Сантехническая резина – уплотнительная резиновая манжета для канализации

Классификация трубопроводной арматуры

Классификация таких специальных сооружений связана с их функциональным предназначением.

По методу уплотнения или герметизации арматура бывает мембранная, где герметиком является мембрана, сильфонная ( герметиком является металлическая оболочка из нержавеющей стали), шланговая ( герметиком является шланг), сальниковая ( герметиком является сальниковый уплотнитель).
Управление такой конструкцией бывает нескольких видов : дистанционное, при котором управление происходит благодаря устройствам автоматического срабатывания) и ручное или с помощью электрического, пневматического, гидравлического или электромагнитного привода.
Присоединение армированной конструкции к трубопроводу происходит благодаря таким деталям, как муфта, фланец, штуцер и патрубок с буртиком. Отсюда и происходят названия соединений :муфтовый, фланцевый, цапковый и штуцерный. А также используют сварку для соединения армированной конструкции и трубы.
Не каждый вид изделия способен выдерживать давление в 200 МПа и температуру в 800 градусов. Поэтому все виды основной части трубопровода деляться на оборудование, которое способно сохранять вакуум, выдерживать абсолютное давление (до 0,2 МПа), низкое (до 1,5 МПа), среднее ( до 15 МПа), высокое (до 90 МПа), и сверхвысокое давление ( свыше 90 МПа).
По температурный параметра выделяют жаропрочное оборудование, температура которого составляет более 700 градусов, криогенную ( ниже 160 градусов), арматуру низких (от -10 до -50 градусов), средних ( от -50 до 300 градусов) и высоких ( от 300 до 700 градусов) температур.
По области применения различают армированные сооружения: промышленного всеобщего (хозяйство) и специального назначения (для повышенного давления, высоких и низких температур, токсических сред), специализированные (под заказ), судовые ( при постройке различных морских суден) и сантехнические (различные бытовые приборы).

Виды и классификация трубопроводной арматуры тесно связаны между собой, так как выполняют функции связанные с эффективной и безопасной работой трубопровода.

Муфты с изоляцией из термоусаживаемых трубок

Монтаж соединительных термоусаживаемых муфт на кабелях очень прост, поскольку наличие элементов из пластмассы значительно упрощает весь процесс соединения проводов фрагментов кабеля. Время, которое необходимо затратить на монтаж в данном случае, примерно в два раза меньше, чем в случае с иными соединительными элементами.

Полимерные материалы при поднятии температуры до 150 градусов при помощи газовой горелки или строительного фена сильно стягивается и довольно хорошо обхватывает обжимаемые элементы, на 100 % закрывая их. Воздушные массы из всех полостей выходят во время этого процесса посредством горячего полимерного материала. Во время остывания разогретого материала он прочно приклеивается к фрагментам силовой линии и надежно обволакивает их. Время использования подобной коммутации может достигать 25 лет.

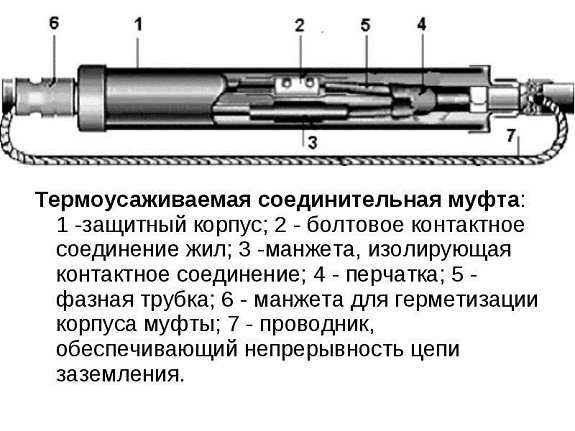

Термоусаживаемая муфта

Монтаж

Используя уплотнение из резины или силикона, можно подключить к трубопроводу различную сантехнику, а также соединить отдельные элементы трубопровода. При соединении пластиковых деталей используются специальные соединительные детали – муфты, уголки, крестовины и пр.

Если нужно соединить трубы из чугуна и пластика, то используется либо резиновая переходная гофра, либо пластиковый переходник, который устанавливается с использованием резиновых манжет. Соединение пластиковых элементов проводят так:

проводят осмотр деталей, чтобы убедиться в отсутствии дефектов;
если резиновый уплотнитель не установлен производителем, то его устанавливают самостоятельно;
наносят силиконовую смазку на деталь, которая будет вводиться в раструб. Это необходимо, чтобы выполнить соединение было легче.

Соединение пластика и чугуна проводится так:

очищают обе стыкуемые детали, они должны быть абсолютно чистыми и сухими;
наносится силиконовый герметик, после чего переходная резиновая манжета вставляется в чугунный раструб;
в переходной уплотнительный элемент вводится пластиковая деталь.

Если на чугунной трубе нет раструба, то на неё сначала устанавливают герметизирующую эластичную манжету, а затем надевают пластиковую переходную муфту. Следующий этап заключается во введении в раструб переходной детали пластиковой трубы. Выполняют это соединение, как описано выше.

Итак, манжет для канализационной трубы – это важный элемент трубопровода. Цель установки этого элемента – герметизация мест соединения с целью недопущения протечек. Помимо герметизирующих манжет, существуют переходные уплотняющие детали, их применяют при стыковке элементов разного диаметра.

Виды и размеры

Уплотнительные
элементы делаются в двух видах:

внутренние. Выполняют одновременно функции переходника и герметика;
наружные. Используются для герметизации соединений безраструбных труб.

Размер уплотнительной резинки на канализацию точно соответствует внутреннему диаметру раструба и наружному диаметру присоединяемого элемента (гофры, шланга стиральной или посудомоечной машины, выпуску унитаза и т.п.). Наружная поверхность переходников делается гофрированной, чтобы легче было вставлять деталь в раструб. Ребра гофрированного участка плотнее упираются в стенки раструба, обеспечивая надежную защиту от протечек.

Наиболее распространенный диаметр
труб внутренней канализации — 50 мм. Этот размер чаще всего встречается на внутренних системах
из пластика, а в старых домах до сих пор можно обнаружить внутреннюю разводку
из чугуна. Однако, даже в современных многоквартирных домах встречаются
чугунные стояки канализации. от них в квартиру идут тройники, также
изготовленные из чугуна. Подключение пластиковой горизонтальной разводки обеспечивает

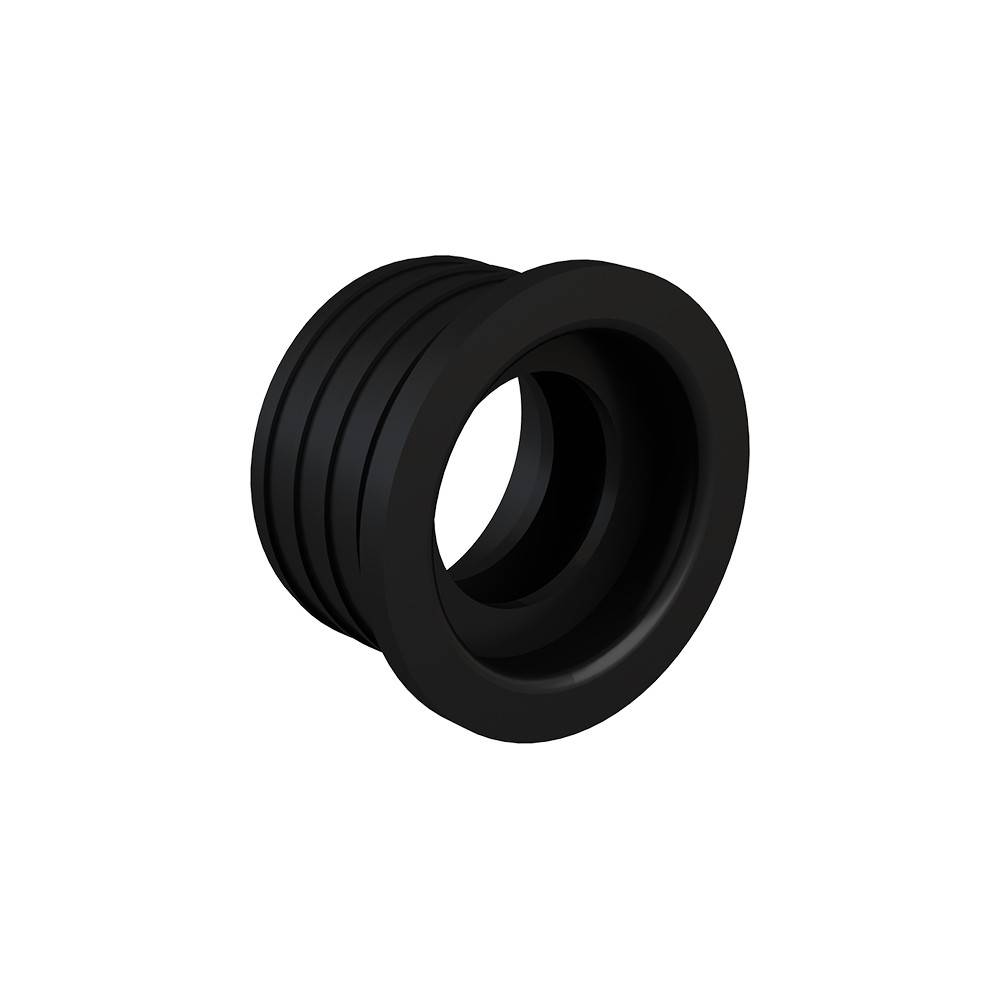

манжета на чугунную трубу

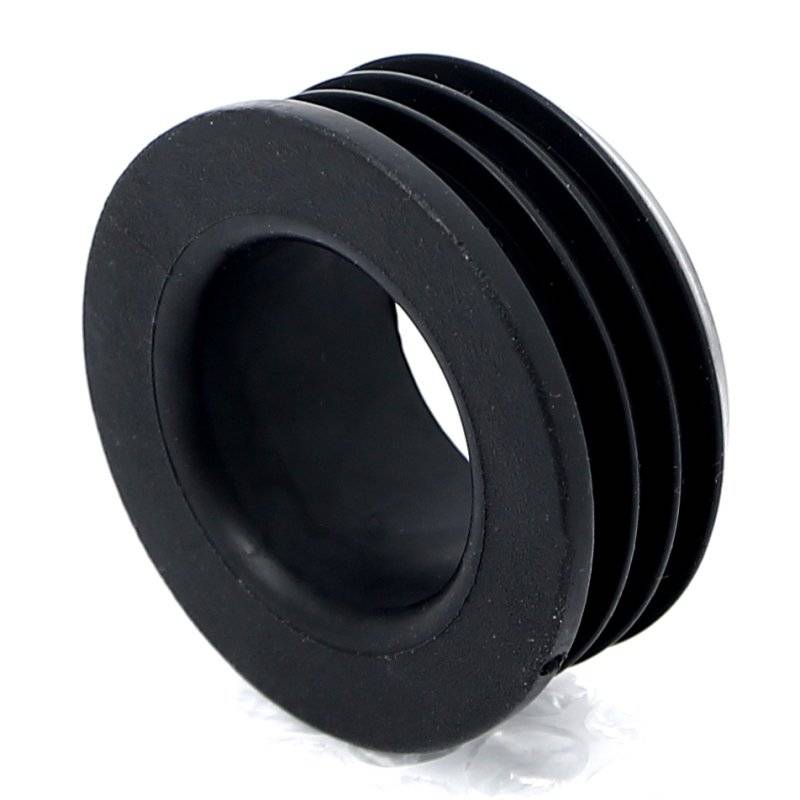

канализации на 50. Она имеет форму резиновой пробки с отверстием на 50
мм.

Наружные манжеты используются при сборке уличных частей систем водоотведения. Они надеваются на участок соединения и нагреваются. От высокой температуры материал усаживается и плотно обхватывает соединительный узел. От них не требуется большой точности размера, но излишне большая манжета может оказаться неспособной на уменьшение размера в больших масштабах. Рекомендуется выбирать элементы, свободно надевающиеся на трубу, но не слишком превосходящие ее по диаметру.

Плюсы и минусы манжет

Уплотнительная резиновая манжета обладает рядом преимуществ.

Она характеризуется:

надежностью, что исключает возможность вытекания водных стоков из канализационной магистрали, поскольку пластик можно отлично зафиксировать в чугунной трубе;
способностью выдерживать резкие перепады давлений в пределах от 50 до 150 кПа;
широтой модельного ряда. Поскольку гидравлические уплотнители бывают различных диаметров, то с их помощью можно сочленять также стояки разных диаметров;
бюджетностью. Цена уплотнений настолько невысокая, что она полностью по карману обычному гражданину.

К отрицательным сторонам можно отнести тот факт, что для того, чтобы смонтировать манжету на нужном месте необходимо:

наличие раструбов на концах чугунных патрубков;
довести внутреннюю поверхность почти до идеально ровной и гладкой.

Уплотнительная манжета необходима при подключении сифона к канализационной системе. Нужно помнить, что сначала следует заняться собиранием самого сифона, и только после этого – подсоединением устройства к магистрали.

Практика использования манжет

При помощи манжет подключают к канализационной сети сантехническое оборудование (мойки, раковины, ванны, унитазы и проч.) и бытовую технику (стиральные, посудомоечные машины), соединяют канализационные трубы. Пластик с пластиком соединяют посредством специальных фитингов, оснащенных уплотнительными резиновыми кольцами, а чугун с пластиком соединяют либо переходниками, либо муфтами, либо только манжетами.

Для состыковки чугунной и пластиковой трубы используют и внешние, и внутренние манжеты (для раструбных и безраструбных конструкций). Работают поэтапно:

зачищают стыковочную часть чугунной трубы – она должна быть абсолютно чистой для обеспечения должной адгезии герметика;
наносят герметик на манжету и вставляют ее в раструб;
в манжету вставляют пластиковую трубу.

Если трубы приходится резать, делать это нужно грамотно – срез должен быть ровным (никаких зазубрин, даже если они кажутся микроскопическими и обнаруживаются с трудом). Обрезав, с детали снимают фаску.

По порядку действий состыковка гладких труб мало чем отличается от раструбных – герметик нужно наносить на манжету с обеих сторон, поскольку сверху на нее надевают муфту.

Схема установки манжеты на канализационную трубу (соединение гладких труб)

Подсоединение сифона

Для этой цели использование уплотнительной манжеты обязательно (в сифоне всегда есть вода – она служит своеобразным затвором). В подсоединении сифона сложностей нет – вполне можно справиться самостоятельно, не владея специальными знаниями. Сначала собирают сам сифон – по инструкции (сопроводительная документация должна быть в наличии, иначе не стоит покупать оборудование: конфигурация разная, и инструкции по сборке разнятся соответственно). Затем подсоединяют трубу:

к сифону;
к канализации (попросту вставляют в предназначенное для этого отверстие фитинга).

Если фитинг на стояке оснащен уплотнительным кольцом, манжету используют только для подсоединения трубы к сифону.

Что понадобится для организации внутренней канализации

Внутренняя канализация собирает сточные воды со всего дома и сбрасывает их в стояк.

Комплектующие для канализации включают в себя:

гидрозатворы, соединяющие сантехнические приборы с трубопроводом;
трубопровод, сбрасывающий стоки с этажа в коллектор;
вентиляционная труба;
собственно, сам стояк;
канализационный лежак – горизонтальный участок трубопровода, через него стоки попадают от стояка дальше.

При прокладке труб понадобятся такие фасонные элементы как ревизия, тройники, колена, заглушки и т. д. Без них невозможно обеспечить отвод стоков по всем правилам.

Фасонные элементы

Фасонные части для канализации иначе можно назвать соединительными частями, они выпускаются в таких конфигурациях:

муфта
– короткий отрезок трубы с раструбами с обеих сторон. Используется для соединения 2-х частей трубопровода;

переходник
(редукция) – используется для соединения труб разного диаметра. Редукция может быть соосной, эксцентриковой;

тройник
– этот элемент незаменим в ситуациях, когда нужно создать ветку, отходящую от основной канализации, например, при разводке по этажам своими руками;

ревизия
– тот же тройник, только выход закрыт заглушкой, а само ответвление небольшое. Используется при засорении канализации для ее прочистки;

крестовина
– назначение то же, что и у тройника, но с его помощью организовывается более сложный узел;

колено (отвод) – используется при повороте трубопровода;
обратный клапан – необходим в аварийных ситуациях, благодаря ему сточные воды не будут стекать обратно в случае неисправности системы водоотвода;

заглушка
– при ремонте используется для перекрытия канализации.

Фасонина для канализации – жизненно важный элемент при прокладке системы. Без них невозможно выполнить ни разводку труб по этажу, ни их подключение к стояку.

Особенности подключения сантехнических приборов

Подключение любого сантехнического прибора должно быть организовано так, чтобы неприятные запахи из канализации не просачивались в помещение. Простейшим способом считается подключение через гидрозатвор (или сифон).

Сифон выглядит как обычная труба в виде буквы S, благодаря водяной пробке защита от запахов гарантирована. Если в доме не планируется регулярное проживание, например, на даче, то можно рассмотреть другие способы защиты от запахов (сухой канализационный сифон).

Ремонт канализации

При ремонте вышеперечисленных элементов будет недостаточно. В частности, при замене участка трубопровода понадобятся канализационные патрубки.

Нередки ситуации, когда часть старой трубы прогнила или просто треснула, в таком случае понадобится замена не всей системы водоотвода, а только небольшого участка. Для того, чтобы новую трубу подсоединить к существующей системе водоотвода и используются патрубки.

Внешне канализационный патрубок выглядит как небольшой отрезок трубы, с одной стороны она гладкая, а с другой – раструб. Соответственно, с одной стороны соединение выполняется раструбным способом, с другой – в стык, с помощью муфты.

Иногда при ремонте старой чугунной канализации приходится состыковывать пластиковые и чугунные трубы. При этом для достижения требуемой герметичности одного герметика недостаточно. Сперва в чугунный раструб нужно будет вставить резиновую манжету и уже в нее — пластиковую трубу.

Герметичность стыка сантехнических приборов и трубопровода

Уплотнительная манжета для канализации используется для того, чтобы снизить вероятность протечек на участке между сантехническим прибором и трубопроводом. Внешне манжета выглядит как резиновое кольцо, которое надевается поверх стыка.

Для достижения большей эластичности манжеты не содержат полимеров, для их производства используется только натуральная резина. Правда, в процессе эксплуатации из-за этого приходится использовать смазку, чтобы резина не растрескалась.

Если планируется использование резиновой манжеты, то понадобится еще и смазка для канализационных труб. Если конец трубы попытаться вставить в манжету без смазки, то резину можно легко повредить. Да и после монтажа манжету нужно периодически смазывать.

Что касается конкретной смазки, то вариантов много, некоторые предпочитают использовать автомобильную смазку, которая используется для резиновых вставок в автомобильных дверях в зимнее время. Но и обычная сантехническая смазка позволяет сохранить резину в целости и сохранности.

Как правильно произвести установку манжеты

Виды и размеры

Уплотнительные элементы делаются в двух видах:

внутренние. Выполняют одновременно функции переходника и герметика;
наружные. Используются для герметизации соединений безраструбных труб.

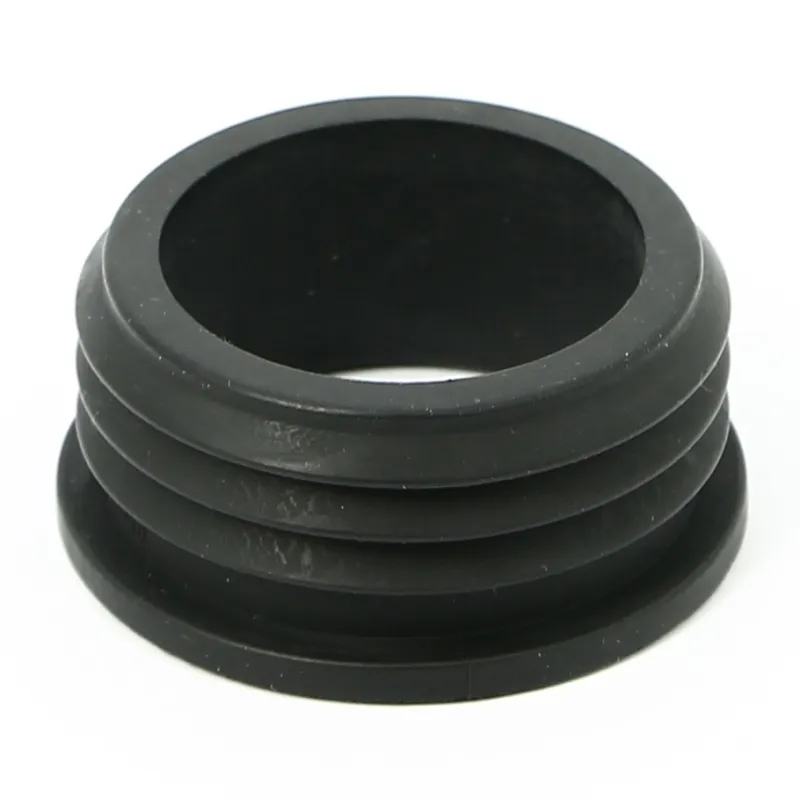

Наиболее распространенный диаметр труб внутренней канализации — 50 мм. Этот размер чаще всего встречается на внутренних системах из пластика, а в старых домах до сих пор можно обнаружить внутреннюю разводку из чугуна. Однако, даже в современных многоквартирных домах встречаются чугунные стояки канализации. от них в квартиру идут тройники, также изготовленные из чугуна. Подключение пластиковой горизонтальной разводки обеспечивает манжета на чугунную трубу канализации на 50. Она имеет форму резиновой пробки с отверстием на 50 мм.

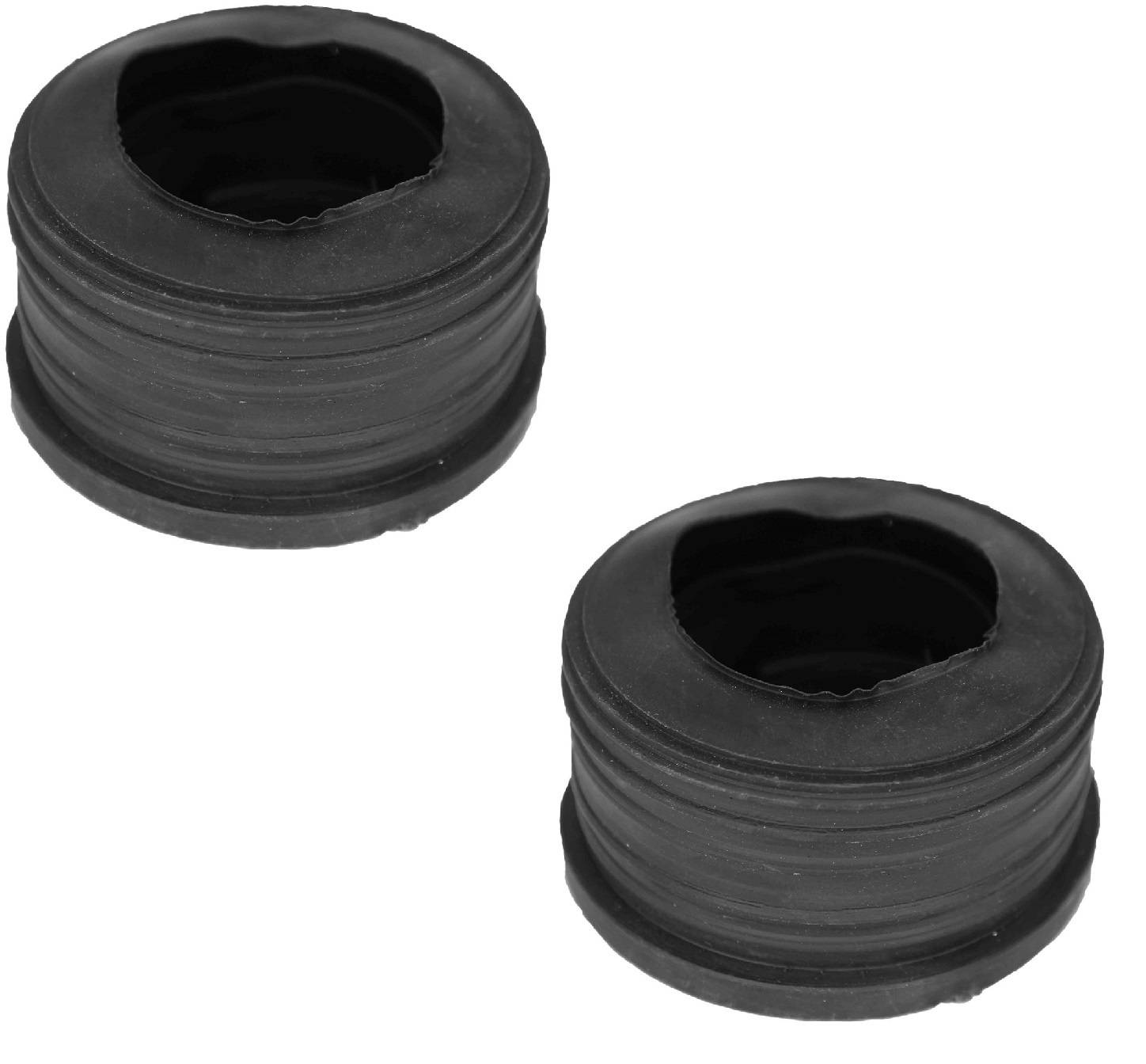

Уплотнение при помощи резиновых манжет

Резиновые уплотнители канализационных труб применяются чаще всего. Они удобны в использовании, надёжны и долговечны. Применяют их при установке канализации в загородных домах и квартирах, промышленных зданиях. В состав резиновых уплотнителей входят такие вещества:

резиновая смесь;
каучук;
полиуретан;
силикон;
паронит.

В результате получаются прочные, эластичные резиновые уплотнители, обеспечивающие плотность и надёжность соединений канализационных труб. Изделия стойкие к перепадам температур, воздействию агрессивной химии, неконцентрированных кислот и щелочей.

Резиновые уплотнители классифицируются в зависимости от назначения. Они могут быть универсальными, штоковыми, поршневыми. Трёх лепестковые уплотнители обеспечивают плавный переход от чугунной трубы в пластиковую.

Резиновые манжеты отличаются рядом преимуществ. Они недорогие, надёжные, долговечные, предотвращают проникновение в канализацию грунтовых вод. Благодаря уплотнителю стоки не имеют выхода наружу, на территории не возникает неприятный запах.

Установка

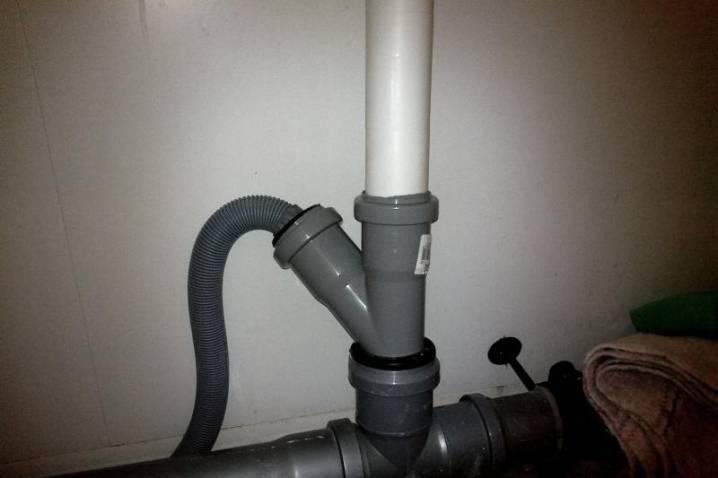

Когда манжета для слива стиральной машины будет правильно выбрана и куплена, необходимо ее еще и правильно установить. Последовательность действий в этом случае будет следующая:

вставить тройник в разъем подключения канализация, не вынимая из него уплотнительную резинку;
надежно зафиксировать устройство;
вставить в разъем для сливного шланга саму манжету;
вдеть в нее сливной шланг.

На этом весь процесс установки окончен.

Если же манжета продается уже установленной в сам тройник, тогда уплотнитель фиксируется на канализационной трубе, а затем в него вставляют сам шланг стиральной машинки. В обоих случаях процесс установки и подключения осуществляется легко и быстро.

Манжета для сливного шланга стиральной машины – совсем необязательная покупка, но крайне желательная.

К тому же само приспособление стоит совсем недорого. Поэтому это не тот случай, когда стоит экономить.

О том, как сделать слив стиральной машины в канализацию при помощи манжеты, смотрите далее.

Материалы

Манжета переходник для канализации должна обладать эластичностью и упругостью. Требования к материалу, используемому при изготовлении уплотнителей:

способность работать с разъедающими или агрессивными химическими составами;
прочность;
надежность;
способность выдерживать давление и резкие колебания температуры.

Этим требованиям в большей степени соответствует резина. При изготовлении к исходному сырью подмешивают каучук, полиуретан, силикон. Это делается с целью увеличения долговечности, стойкости к воздействию моющих или чистящих составов. Добавки увеличивают долговечность резины, снижают склонность к самостоятельной остаточной вулканизации.

Уплотнение переходов канализации из чугуна производится с помощью пенькового жгута, пропитанного смолой. Его плотно набивают в зазор раструба, после чего оставшуюся щель заливают сантехнической серой или цементным раствором. Этот способ уплотнения не требует использования готовых деталей, но применяется только при монтаже протяженных линий. Для присоединения к чугунному раструбу любого пластикового элемента используется специальная манжета для чугунной канализации.

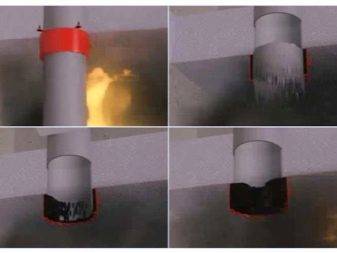

Принцип работы

Муфта противопожарная содержит вещество, при прогреве расширяющееся в несколько раз. Это расширение охватывает и внутреннюю полость трубы. В результате надежно предотвращается возникновение отверстий в перекрытии. Помещение, оказавшееся очагом пожара, лишается полностью или в значительной степени притока кислорода. Огонь не может преодолеть защиту. Потому бороться с ним оказывается проще и легче.

Крепление осуществляется тем же способом, что и для обыкновенной трубы канализации. Но создаваемый защитный трубопровод не имеет раструба. Конструкция выполняется таким образом, чтобы гарантировать эксплуатацию в течение 50 лет. Когда температура воздуха не превышает нормальных значений, достигающихся без пожара, манжета обеспечивает герметичность. Использование таких конструкций поверх труб из металла необязательно (хотя и желательно).

Для удержания муфты на плитах перекрытий требуется использовать дюбеля, а чтобы избежать отпадения вкладыша, применяют замок (особую защелку). Внешняя оболочка манжет специально формируется из стали. Этот металл благодаря своей высокой теплопроводности помогает быстрее прогреть вкладыш. А при возникновении пожара именно скорость защитного действия очень важна. Статистика показывает, что противопожарные муфты — одно из наиболее совершенных средств противодействия огню.

Крепить противопожарные манжеты иначе как напрямую на канализационный канал не допускается. При этом второе крепление проводится на плиты либо стены, сквозь которые этот канал проходит.

Чтобы прикрепить манжету, используют перфораторы, в которых зажимают сверла диаметром 0,6 либо 0,8 см. Также сложно обойтись без комплекта дюбелей с саморезами. Отгибать лепестки внутри корпуса (при изначально прямом ходе) нужно строго на 90 градусов. Когда открыт замок муфты, ее открывают и вводят вкладыш из полимера. Далее механизм нанизывают сверху на участок трубопровода – там, где проходит стояк. После плотного прижатия лепестков к потолку замок нужно запереть.

Сразу после этого помечают при помощи маркера 4 позиции для закрепления. Сняв деталь, начинают сверлить по меткам отверстия. Когда они готовы, муфту надевают опять. Ее слегка придавливают к потолку. Затем на боковой поверхности застегивают замок и присоединяют к бетону основную часть, используя саморезы.

Как правильно произвести установку манжеты

Проще всего осуществить стыковку гофрированной трубы с пластиковым стояком. Связано это со спецификой такого сочленения: достаточно легко можно ввести в раструб резинку, после чего наконечник гибких труб размещается в отверстии.

Более сложный вариант – соединение пластикового стояка с чугунным. Связано это с тем, что для качественного сочленения необходимо, практически, идеально очистить чугунный раструб от старых остатков герметиков, иных возможных загрязнений.

Не представляет особой сложности стыковка канализационного участка труб с наличием внутренних герметизирующих манжет.

Трубный наконечник необрезного типа легко и просто проникает в раструбный участок, в котором раньше необходимо правильно разместить уплотнитель. Когда же участок магистрали обрезан, то на его конце необходимо сделать кромку под конус, после чего резинка легко займет свое место. В качестве смазки можно использовать обычную воду.

Стояки диаметром 110 мм (лучше всего покупать производства «Россия») соединять более сложно, даже если смочить место стыковки водой. Поэтому, для облегчения монтажа соединительной манжеты, ее необходимо смазать автомобильным маслом, другими подручными смазками, которые облегчат процесс установки.

Аналогично можно осуществить установку клапанов регуляторов перепада давлений.

Поскольку в наших строительных магазинах достаточное количество соединительных переходных манжет для металла, полипропилена, пластика, то герметично собрать трубопровод не представляет особой сложности. Нужно лишь правильно определиться с внутренними диаметрами. После этого, состыковать чугун с пластиком, пластик с пластиком или осуществить иную состыковку, не будет проблемой.

Манжет резиновый для канализации может изготавливаться из разных материалов, также существуют различные типы устройства. Гидравлические уплотнители используются в промышленности, для оборудования ассенизационной системы в частных домах, коттеджах и квартирах.

Манжеты для чугунной канализации изготавливаются из полиуретана и резиновых смесей таких, как резина, паронит, силикон и каучук. При изготовлении применяется исключительно 100% резина, не примешивается полимер. Благодаря данному составу обеспечивается высокая эластичность, прочность и плотность крепления с соединяемыми частями. Полимер и резина также обеспечивают сопротивление к повышению и понижению температуры, устойчивы к агрессивным веществам, могут использоваться при попадании кислот и при повышенной жесткости рабочих ресурсов.

Уплотнительная манжета для канализации также бывает различных типов:

штоковые;
поршневые;
универсальные (для штоков и поршней).

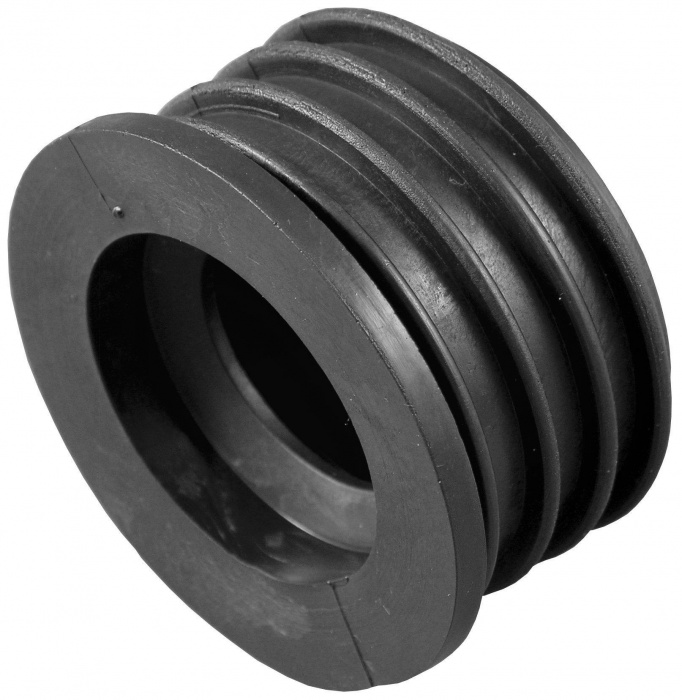

Также манжета уплотнительная резиновая для канализации может быть внутренней и наружной. Внутренний уплотнитель используется в чугунных трубах для присоединения патрубков из пластика с различным диаметром. Также используется для того, чтобы подключить гофрированный шланг к сливу бытовых сантехнических приборов (например, подключение к ассенизационной системе стиральной или посудомоечной машины). Наружный уплотнитель, в свою очередь, применяется для того, чтобы подключиться к безраструбной канализационной конструкции.

Еще существует манжета канализационная переходная трехлепестковая, которая облегчает переход из чугунного трубопровода в пластиковый.

Как правильно произвести установку манжеты

Аналогично можно осуществить установку клапанов регуляторов перепада давлений.

Источник

Самодельная соединительная муфта

Для существенного снижения затрат рассматривается возможность использования самодельной конструкции. Среди особенностей выделим следующие моменты:

Для создания самодельной конструкции требуется звездочка, которая может быть снята с коленчатого вала двигателя внутреннего сгорания.
Передача вращения осуществляется при помощи цепи. За счет применения стали при изготовлении этого изделия существенно повышается прочность.
Подключение осуществляется за счет двух полумуфт. При этом звездочка должна распиливаться пополам. На каждую полумуфту будет навариваться обрезанная часть звездочки.
Крепление полумуфты осуществляется при помощи болтов. Однако, подобный способ соединения не рекомендуется в случае, если оказываемая нагрузка существенная. Фиксация разъемных элементов обеспечвается за счет шпонки при передаче большого усилия.

Приведенная выше информация указывает на то, что подобное изделие может быть изготовлена при применении подручных материалов. При этом полученное устройство устанавливается для передачи высокого крутящего момента.

Типы уплотнителей

Существует 2 типа герметизаторов для канализационных труб:

уплотняющий;
переходной.

Первый вариант – идеально уплотняет отрезки канализационных систем, смонтированных из труб одинаковых внутренних диаметров.

Они, в свою очередь, разделяются на:

внутренние;
наружные.

Изделия различаются только по способу монтирования:

внутренние уплотняющие резинки могут легко разместиться в специальных гнездах раструба, которые еще называют стыковочными расширениями;
уплотняющие резиновые детали наружного типа надеваются на стыковочную трубу, иногда – с хомутом.

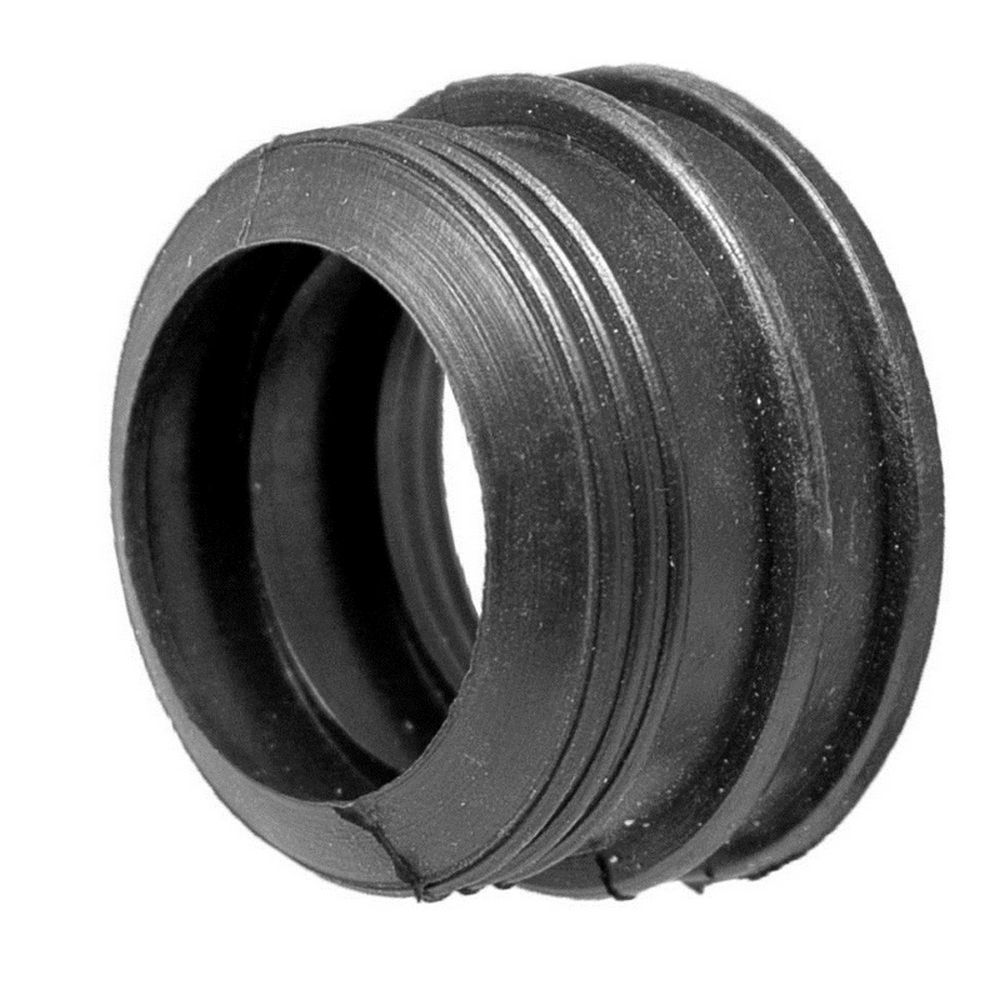

Манжеты-переходники необходимы для сочленения пластиковых стояков различных диаметров или для перехода с одного материала на другой: например, с чугуна на пластик 50 или 110 мм.

В таких случаях чаще других используют манжеты 40х20, 50х20, 50х32. С помощью таких резинок можно качественно стыковать сливные шланги, шаровые краны бытовой техники, приборов, устройств (например, стиральной или посудомоечной машины, душевых кабинок с ваннами, мойки с трубой ПВХ и пр.).

При покупке пластиковой канализационной трубы, в комплект входит внутренний резиновый уплотнитель, цена которого входит в общую стоимость. Такого рода герметизаторы представляют собой усеченный конус, широкий конец которого вставляется в пластик. Суженный конец оборудован отверстием, диаметр которого соответствует диаметру сливной гофрированной трубы от бытовой техники или других домашних устройств.

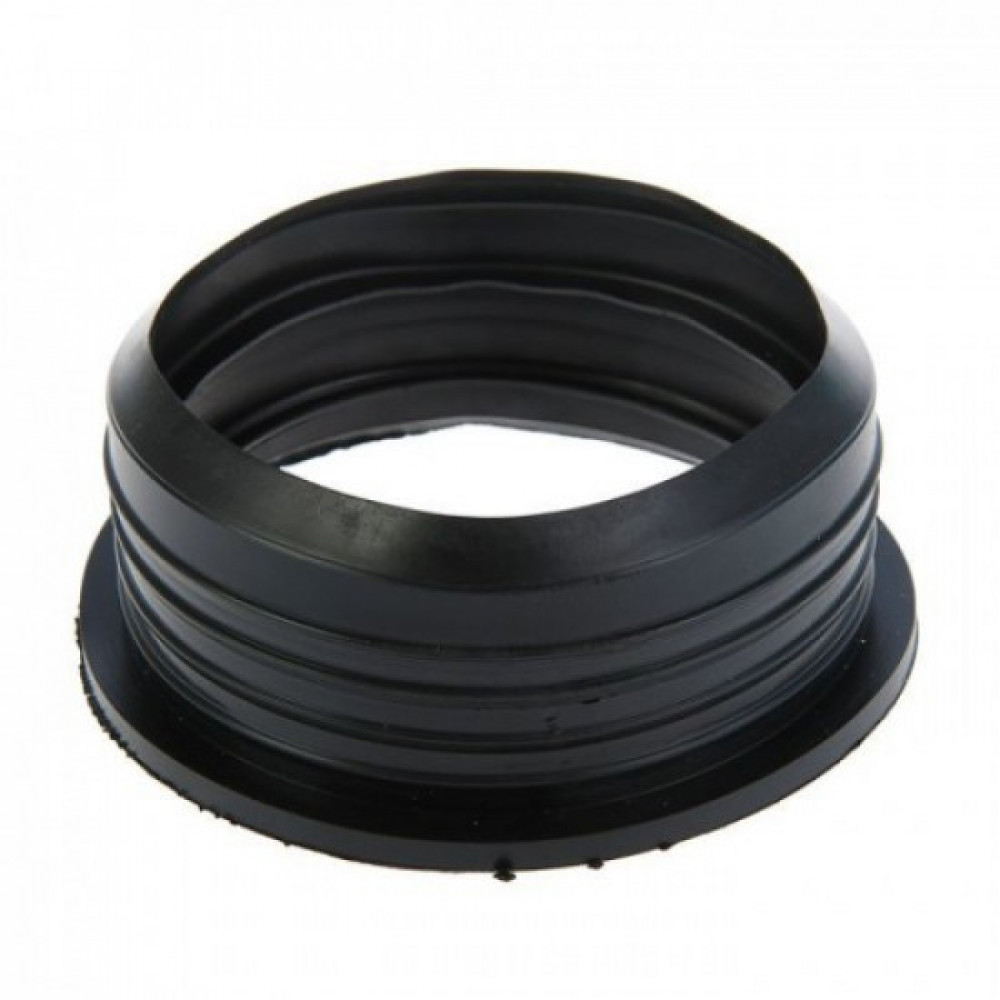

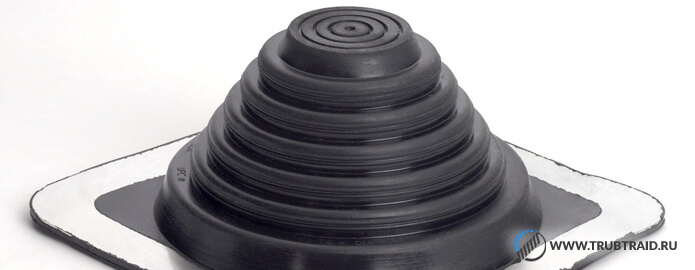

Резиновый уплотнитель в виде конуса

Стояк из чугуна хорошо состыкуется с пластиком с помощью манжеты 124х110.

Любые строительные товары: трубы, фитинги, приборы, устройства для отопления, можно всегда приобрести по бюджетной цене в сети строительных гипермаркетов Леруа Мерлен.

Переходной резиновый манжет для канализации – что это за резинка сантехников
