Классификация перекрытий – сборные и монолитные перекрытия – Инструкция

Недостатки

У каждого материала свои недостатки. Арболит очень боится влаги. Одноразовое намокание ничем не грозит ему, но постоянное воздействие атмосферных осадков разрушает материал.

Горючесть арболита

После пожара перекрытие не подлежит восстановлению. Многие производители недобросовестно выполняют все требования технологии при производстве. Недостаточное количество извести в арболите приводит к гниению древесной щепы. Нестандартные размеры блоков тоже можно отнести к недостаткам. Бывают отклонения по высоте и ширине до 2 см.

Сборно-монолитное перекрытие из арболита должно выполняться по всем правилам технологии монтажа. Арболитовые блоки могут начать гнить внутри такого перекрытия. А бетонная заливка скрывает арболит, что затрудняет увидеть этот процесс до тех пор, пока пол не начнет проваливаться.

сечения плиты

Поперечное сечение плиты представлено на рис. 5.

Рисунок 4 – Расчетное сечение плиты

Площадь приведенного сечения плиты:

Статический момент приведенного сечения относительно нижней грани:

Расстояние от нижней грани до центра тяжести приведенного сечения:

Момент инерции приведенного сечения:

Момент сопротивления приведенного сечения по нижней зоне:

Момент сопротивления приведенного сечения по верхней зоне:

Расстояние от ядровой точки, наиболее удаленной от растянутой грани, до центра тяжести сечения:

Где

Принимаем

Расстояние от ядровой точки, наименее удаленной от растянутой грани, до центра тяжести приведенного сечения:

Упругопластический момент сопротивления по растянутой зоне:

Где г=1.75 – для тавровых сечений с полкой в сжатой зоне.

Упругопластический момент сопротивления по сжатой зоне:

Где г=1.5 – для тавровых сечений с полкой в растянутой зоне при bf/b?2 и hf/h?0.2.

Монолитное ребристое перекрытие своими руками

Подобное перекрытие относится к балочному типу. Несущей конструкцией выступает ж/б балка, заполнением – пустотелые ребристые блоки.

Последовательность производства работ:

• установка балок – их должны заходить в арматурный пояс (23.0-28.0 см), о котором говорилось выше, на глубину 8.0-12.0 см;
• максимальный шаг блоков перекрытия принимается, как 40.0-60.0 см, что зависит от габаритов самих изделий, которые заполняют пространство между опорами;
• высота пустотелых блоков принимается, как 16.0-27.0 см, что определяет высоту ребристого ж/б перекрытия;
• в местах, где будут находиться межкомнатные перегородки, должно быть предусмотрено усиление из двух балок, уложенных рядом друг с другом;
• если длина пролета превышает 4.0 м, монтажу подлежит дополнительный элемент жесткости – разделительное ребро, размещаемое поперек балок;
• реализуется бетонная заливка, которая заполняет пространство между блоками и превышает их высоту на 2-3 см.

Уход за бетоном подразумевает его смачивание, что предотвращает развитие глубоких трещин и увеличивает прочность плиты

Для наращивания несущей способности по пустотелым блокам может быть установлен арматурный каркас 20х20 см, однако, это ведет к увеличению массы конструкции.

Металлические перекрытия: изготовление и монтаж

Технология монолитного изготовления опалубки обладает рядом преимуществ по сравнению со сборным. Такие конструкции прочнее и легче сборных аналогов на 15-20%, что повышает сейсмическую устойчивость, удешевляет фундамент и сокращает общие сроки строительных работ.

При возведении зданий из монолитной опалубки проектировщики избавляются от кратности размеров и ограничений по форме поверхностей, получают дополнительные возможности для творчества. Высокое качество материалов позволяет получить стены и перекрытия практически готовые к отделке.

В практике изготовления щитовой строительной опалубки такой метод во многих случаях является единственно эффективным. Например, строительство туннелей и различных гидротехнических сооружений.

Важным плюсом является перенос основного производственного процесса на строительную площадку. Основными элементами в этом случае становятся производство бетонных смесей и установка монолитной, щитовой опалубки стен и перекрытий.

Металлические перекрытия применяются в качестве строительных элементов для возведения зданий различных типов, в том числе и в многоуровневых квартирах и частных многоэтажных домах. Используя металлические балки перекрытия различных типов, можно добиться существенной экономии средств на строительство, без ущерба общей прочности конструкции. К тому же такие изделия из стали весят намного меньше аналогов, а их монтаж выполняется очень быстро — это и цену продукции снижает, и сроки реализации проекта существенно сокращает.

Перекрытие второго уровня в квартире + монтаж цена от 112 000 руб./т Заказать

Балки потолочного перекрытия в квартире (с монтажом) цена от 89 400 руб./т Заказать

Перекрытие из металлоконструкций в шоуруме (с монтажом) цена от 105 000 руб./т Заказать

Перекрытие в частном доме (с монтажом) цена от 91 100 руб./т Заказать

Балки перекрытия школы (только изготовление) цена от 62 000 руб./т Заказать

Перекрытие потолочное для здания цена от 81 500 руб./т Заказать

1 Виды перекрытий

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

• стандартные железобетонные плиты различных конструкций;
• монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

• многопустотной – с круглыми продольными отверстиями;
• ребристой – сложный профиль поверхности;
• пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

• наличие стыков;
• использование грузоподъемной техники;
• подходят только под стандартные размеры помещений;
• невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены. Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте. Предварительно сооружается опалубка обвязки и армированная сетка.

• Деревянные перекрытия как достойная альтернатива железобетонным плитам
• Монтаж плит перекрытия – правила и особенности работ
• Утепление чердачного перекрытия по деревянным балкам – выбор материала и технология

Самостоятельный монтаж

Шаги, которые необходимо выполнить, чтобы самому установить перекрытия монолитные сборного типа:

1. В качестве опоры можно использовать раздвижные стойки, которые будут подпирать доски 20*25 см, перекрывающие пролет. Подпорки можно сделать и после укладки блоков.
2. Поверхность стен в горизонтальной плоскости очищают и друг от друга на расстоянии 62-65 см располагают продольные балки из железобетона. Для увеличения плотности и прочности кладут 1,5 см толщины раствор цемента М100.
3. Чтобы сделать монолитную плиту, по будущему периметру конструкции ставят опалубку из дерева.
4. После этого поперечными рядами начинают укладку блоков, стараясь делать между элементами минимальные зазоры.
5. В сборных перекрытиях между участками с монолитом и опалубкой размещают металлическую или пластиковую арматуру. При необходимости оставляют не менее 150 мм нахлеста для выполнения стыков прутьев.
6. Грязь и пыль, образовавшиеся на поверхности, убирают.
7. Бетон М250 с характеристиками прочности выше В15 мелкозернистой консистенции заливается в конструкцию, разравнивается.

3 дня понадобится, чтобы перекрытие затвердело. Поверхность нужно накрыть полиэтиленовой пленкой, она требует постоянного увлажнения. Деревянные подпорки после схватывания материала можно снять и удалить опалубку.

Что нужно учесть при монтаже СМП

Чтобы обеспечить равномерный слой бетона, его заливку лучше осуществлять с помощью насоса. При этом устанавливать опалубку можно постепенно, а работу разделить на части. Это облегчит усилия при ручном труде. Кроме того, нужно знать следующие особенности:

1. Вязальной проволокой закрепляют к тригонам уложенную сверху блоков в нахлест дорожную сетку.
2. Чтобы бетон не протекал в щели, блоки следует класть друг к другу плотнее.
3. Для каждой из балок угол установки вымерять не нужно. Достаточно по одному блоку установить с обеих сторон между парами. Это избавит от ненужных замеров.
4. На 3-5 дней, которые понадобятся для схватывания конструкции, опоры для монтажа балок можно арендовать.

Преимущества сборно-монолитных перекрытий

? Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

? Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

? Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

? Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

? Возможность перекрыть безопорные пролёты длиной до 9 м.

? Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

? Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

? Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

? Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Недостатки такой конструкции

Основным недостатком такого перекрытия является необходимость выстраивания опалубки по абсолютно всей площади. Но из данной ситуации имеется альтернативный выход.

• подобную опалубку можно будет сделать не цельной, а разделенной на несколько секций, которые будут собираться с соблюдением последовательности. Это ощутимо упростит операцию изготовления;
• для того чтобы сделать армирующий каркас для такого перекрытия дома, следует воспользоваться металлической арматурой с сечением не меньше 8 мм. Наименьший диаметр такой арматуры попросту недопустим для конструкций подобного плана.

Современные виды и особенности перекрытий

Перекрытия разбивают здания по высоте и передают нагрузку от располагающихся в помещениях предметов и людей на стены. Исходя из того, где перекрытия будут размещаться, они бывают нескольких типов. Среди них: цокольные, мансардные, междуэтажные, и, наконец, чердачные. Но независимо от места их размещения, перекрытия должны быть достаточно крепкими и практически не иметь прогиба, должны обеспечивать достаточную звукоизоляцию и тепловую защиту. А также, они обязаны обеспечивать необходимую огнестойкость и обладать соответствующей эксплуатационным нагрузкам несущей способностью. Перекрытия, которые выполнены из древесины, хотя и используются редко и в основном во время строительства одноэтажных зданий, обязаны быть также биостойкими, для того, чтобы на них не образовалась плесень, и не поселились древоточцы.

Перед тем, как определиться с выбором перекрытий, необходимо учесть такие особенности здания как: назначение, конструкция, а также, необходимо рассчитать нагрузку, которую придется выдерживать данному этажу. Для чердачных перекрытий, как правило, принимают 1050 Н/м2, для межэтажных и цокольных – 2100 Н/м2. Когда рассчитывают нагрузку, учитывают массу людей, мебели, сантехнического и другого оборудования. Кроме того, нельзя забывать про неизменную составляющую нагрузки, это конечно же собственный вес перекрытия.

Обычно, при установке междуэтажных перекрытий, в двухэтажных или мансардных домах, в них необходимо разместить сантехнические коммуникации. И для того чтобы провести трубопровод, устанавливают виниловые или металлические гильзы, внутренний диаметр которых, должен быть больше трубы. Для звуко- и теплоизоляции возникшее пространство наполняют просмоленной паклей или каким-либо другим изолирующим материалом.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

• повышенной надежностью;
• высоким запасом прочности;
• длительным ресурсом эксплуатации;
• увеличенной несущей способностью.

Мнение эксперта: Перекрытия по металлическим балкам

В строительстве частного дома наиболее частое применение имеет монолитное перекрытие по металлическим балкам, так как сборное основание требует применения тяжелого крана, а деревянные перекрытия наименее прочные. В любом случае потребуется привлечение специалистов, так как при сборке моноперекрытия самое главное – правильно рассчитать и спроектировать все узлы конструкции.

Наряду с преимуществами, имеются и слабые стороны:

• трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
• необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

Перекрытия по металлическим балкам очень прочны и надежны

Типы и особенности металлических перекрытий

Металлоконструкции перекрытий изготавливаются в нескольких типах, в зависимости от их целей использования. Выбор зависит, в первую очередь, от назначения постройки – крупное производственное помещение, многоуровневая квартира, дом, либо просто временное сооружение.

1. Перекрытия из сортового металлопроката

Такие металлические перекрытия хоть и считаются универсальными, но чаще всего используются при возведении крупных объектов, как правило, промышленного назначения. Двутавровое сечение обеспечивает равномерное распределение нагрузки и высокую жёсткость, поэтому проектирование перекрытий промышленных объектов можно проводить с допусками повышенного давления на полы верхних этажей.

Подобные варианты универсальны тем, что существует широкий выбор видов проката, в зависимости от предполагаемых целей использования. В качестве разновидностей чаще всего применяются холодно- или горячекатаный прокат либо просечно-вытяжные листы.

2. Перекрытия с несущими стальными балками

Такие металлические перекрытия довольно просты как в изготовлении, так и в монтаже. Прочность обеспечивается за счёт выдерживания существующих норм по жёсткости материала, а также по правилам распределения нагрузки. На эти металлоконструкции перекрытий можно легко уложить любой тип настила, а сами конструкции могут быть сварными или катаными, в зависимости от сферы применения.

Стальные балки широко используются при возведении высотных зданий большой площади. Применение такого материала увеличивает оперативность создания постройки и позволяет широко использовать возможности по внедрению нестандартных проектов, поскольку балки, в отличие от, например, железобетонных плит, более удобны для работы.

3. Монолитные металлические балки перекрытия

Этот вариант представляет собой набор балок, поверх которого укладываются листы определённого профиля. Использование различных вариантов решетчатых ферм вместо балок, позволяет снизить общий вес конструкции, что очень хорошо подойдёт для строительства домов или перепланировке квартир. Выполняя монтаж перекрытия в квартире можно рассчитывать на общую экономию стройматериалов и в первую очередь бетона и армирующего материала без экономии на прочности.

Изготовление балок перекрытия в виде монолитных конструкций позволяет добиться высокой степени жёсткости при небольшом весе, причём такая технология позволяет оперировать множеством видов профильных форм. Учитывая то, что проект перекрытия в квартире может подразумевать разные степени нагрузки на полы верхних этажей, подобный вариант очень популярный именно для жилых помещений.

Достоинства и недостатки перекрытий из металла

Металлические перекрытия, изготовление которых в последнее время ведётся с использованием современных технологий, отличаются высокой прочностью и простотой в монтаже. В отличие от классических бетонных или деревянных, такие варианты позволяют снизить затраты на стройматериалы, поскольку при повышенных технических характеристиках они значительно меньше в объёмах и проще в изготовлении.

Особенно стоит выделить металлические перекрытия, монтаж которых ведётся в жилых домах или многоуровневых квартирах. Как правило, такие помещения имеют нестандартную планировку, особенно если говорить о таком популярном в последнее время проекте, как постройка лофтов. Деревянные варианты могут быть неприемлемы по тем или иным причинам, а железобетонные и вовсе не удобны в монтаже для комнат с необычным дизайном и планировкой. Именно поэтому как раз металлические перекрытия завоевали большую популярность в подобной сфере использования.

Среди недостатков можно выделить практически единственный – строительные нормы требуют противопожарной защиты подобных элементов. Впрочем, особенной проблемы такое требованием не составляет и все производители могут выполнить не только покрытие изделий огнестойкими сплавами, а и провести антикоррозийную защиту, что значительно увеличит срок службы элементов строительной конструкции.

Нормативные требования по ГОСТ

Строительство здания должно основываться на правилах, касающихся правильного проектирования, монтажа и использования материалов. Основные требования изложены в следующих важных сводах правил:

• ГОСТ 13015-2003;
• ГОСТ 13015-2012;
• ГОСТ 26434-2015;
• ГОСТ 9561-2016;
• СНиП 2.03.01-84;
• СНиП 52-01-2003;
• СП 356.1325800.2017.

Каждый из документов, представленных в первых разделах, обязательно содержит ссылки на другие документы ГОСТ, СНиП и СП, которые объединены следующими требованиями к СБП:

К дополнительным требованиям также относятся водонепроницаемость, воздухонепроницаемость (сквозняки, холодные воздушные массы), но производители никогда не забывают о вентиляции. Требования к швам между слоями изготовленного напольного покрытия составляют не менее 20 (мм).

Следует также обратить внимание на толщину стен в зависимости от климатических условий региона (25, 45, 60 см), точки опоры (стыки), правильность расчетов, порядок обработки, размер проемов и учет будущих нагрузок

Краткое описание системы СМП

Преимущества и недостатки СМП

Если говорить о недостатках конструкции, то скажем сразу, что они на самом деле незначительные. Их даже можно отнести не к минусам, а скорее к небольшим издержкам строительного процесса. К примеру, если балки достаточно большой длины, то на время установки следует предусматривать опоры через каждые 1,5 метра. Когда работы будут окончены, их следует убрать. Еще в некоторые моменты доставляет неудобство то, что длина арматуры больше 5 метров (стыковать отдельные отрезки ни в коем случае нельзя).

А вот достоинств более, чем достаточно. К основным отнесем:

• Наличие строительной техники практически не требуется, разве что на этапе установки балок. Остальные работы можно легко выполнить в ручном режиме.
• Темпы монтажа ускоренные.
• Не требуется высокая квалификация – хватит и одного человека, который хорошо знаком с технологией.
• Для монтажа опалубки не потребуются большие затраты.
• Небольшая бригада – создать перекрытие с площадью 100 м2 можно за пару-тройку дней втроем.

Если просуммировать все плюсы, станет понятно, что при подобном строительстве экономия получается значительной.

Железобетонные перекрытия

Подразделяются на монолитные и сборные.

Монолитные перекрытия до середины 90-х гг. XX столетия имели очень ограниченное применение. Эти ограничения обуславливались отсутствием многооборачиваемой опалубки, а также механизмов, позволяющих транспортировать бетонную смесь по возводимому зданию.

До 1924 г. монолитные перекрытия устраивали в жилых домах высотой до пяти этажей в основном над подвальным этажом, а также в надземных этажах в местах расположения санузлов и кухонь. Монолитная плита из железобетона на кирпичном щебне выполнялась по верхней полке металлических прокатных балок.

Начиная с середины 1930-х гг., при увеличении этажности, исходя из действующих противопожарных норм, возникла необходимость в части строящихся строений создавать по высоте здания несгораемые противопожарные диафрагмы.

Такие диафрагмы из монолитного бетона устраивали над подвальным, третьим, четвертым и последним этажами. В качестве основных несущих элементов использовали металлические прокатные балки. Монолитная железобетонная плита устраивалась как по верхней, так и по нижней полкам балок.

Начальный период сборного железобетонного строительства основывался на использовании ребристых мелкоразмерных плит типа ПРТ по металлическим прокатным балкам.

С середины 1950-х гг. XX века новое строительство переходит на сборный железобетон – по железобетонным прогонам прямоугольного или таврового сечения.

В полносборных домах (после 1960-х гг.) использовали три типа железобетонных перекрытий: составные, сплошные и из плит с пустотами.

При ремонте перекрытий выполняют следующие виды работ:

• выборочную смену перекрытий;
• усиление деревянных и стальных балок;
• разгрузку несущих элементов перекрытий.

Монолитные плиты перекрытия для гаража

Даже такие строительные конструкции, как плиты перекрытия можно изготовить своими руками. Давайте рассмотрим устройство перекрытия для гаража. Перекрывать мы будем пролет длинной 4300 мм, поэтому плиты будут изготавливаться 4500 мм. С каждой стороны плита будет опираться на кирпичную стену по 100 мм.

Материалы для изготовления плиты

Как сделать плиты перекрытия своими руками? Для изготовления плиты нам понадобится:

• профнастил Н75/750 х 4500 мм, он будет использоваться в качестве съемной опалубки;
• деревянные доски высотой 150 мм и толщиной 25 – 30 мм;
• арматура диаметром 16 мм;
• сетка с ячейкой 100х100 диаметром 5 мм;
• стяжка диаметром 8 мм, 2 штуки на одну плиту;
• бетон класса В20.

Процесс изготовления плиты своими руками

Лист профнастила укладывается жесткое основание. Под лист нужно уложить поперечины (деревянные доски, 4 шт). Устраиваем опалубку из досок по периметру листа.

Укладываем арматуру в каждый лоток листа (5 шт). Защитный слой бетона должен быть 25-30 мм. К этим же прутам арматуры крепим петли (4 шт) для транспортировки плиты (в нашем случае поднятия ее на высоту уровня перекрытия гаража). В верхней части плиты укладываем сетку, которая тоже должна быть защищена слоем бетона 30 мм.

Для того, чтобы лист профнастила хорошо отставал от бетона его нужно смазать маслом (отработкой) или же покрыть полиэтиленовой пленкой. Расход бетона на одну плиту будет 0.4 м3. Бетон готовится в гравитационной бетономешалке, заливается и утрамбовывается вибратором. Извлекать плиту можно только через 7 дней, когда бетон наберет 70% прочности.

Также возможен вариант устройства перекрытия прямо на стенах. Укладываются листы профнастила, выполняется армирование и устраивается опалубка. Бетон поднимается краном в бадье и заливается сплошным слоем. Под перекрытие нужно установить подпорки на время набора прочности бетона. Такой способ будет более затратным, так листы профнастила остаются в перекрытии.

Сколько стоит изготовить плиту перекрытия?

Сейчас посчитаем затраты на изготовления плит общей площадью 29 м2 и высотой 150 мм. Затраты на бетон — 335 $, цена профнастила Н75 – 400 $, арматура – 235 $, услуги крана 135 $. В итоге получаем сумму 970 $. Такая стоимость будет если изготавливать плиту прямо на гараже, то есть профнасти остается под бетонным перекрытием.

Если же плиты перекрытия своими руками делать на земле, то стоимость перекрытия будет несколько дешевле, убираем стоимость листов профнастила. Итого получится 705 $.

Разновидности

По своим характеристикам и особенностям соединений сборные монолитные бетонные перекрытия бывают:

1. Контактными. Нагрузка нижней стены на верхнюю передается через технический шов по горизонтали.

2. Платформенными. Передача нагрузки происходит через площадку с узлами опирания.
3. Комбинированными. Могут сочетать в себе особенности 1 и 2 типа. Обладают простотой монтажа.

Из всех перечисленных разновидностей контактные типы применяют чаще всего, так как у них самая большая прочность

Важное преимущество СМБП, независимо от типа – возможность гибкого подбора нужной несущей способности перекрытия, обозначенной проектом по предполагаемым будущим нагрузкам при эксплуатации

По способу изготовления перекрытия бывают:

• с широким тавром в нижней зоне (конструкционные особенности элементов для поверхности);
• с несущими балками неполной высоты, при наличии вертикальных арматурных выпусков.

1. Полнотелыми. Блоки и поверхность являются сплошными. Часто встречаются в сочетанном виде – монолит + легкий бетон.
2. Пустотелыми. Блоки между балками, имеют пустоты, которые позволяют снизить общий вес и нагрузку конструкции, способствуют легкому монтажу и произвольной дополнительной закладке необходимой арматуры, особенно, по углам.
3. Ребристыми. Собираются с помощью съемной и несъемной опалубок, имеют ребра жесткости их ЖБ-материала, скрепляются стандартной бетонной заливкой.
4. Часторебристыми. Имеют сплошную панель с частыми ребрами, которые заполнены множественными пустотелыми блоками. Размеры бетонного бруска балок составляют 40 х120 (мм).

Также различают конструкции по степени монтажа – легкая сборка и средняя, по составным частям – полностью монолитные или разной элементной сборки, но все перечисленные типы являются основными.

Требования, выдвигаемые к перекрытиям между этажами в частном доме

Межэтажные перекрытия в доме должны соответствовать следующим требованиям:

• Достаточная прочность – обеспечивает устойчивость к нагрузкам как от собственного веса, так и полезных (мебель, техника, люди и т.д.). Величина последних определяется в зависимости от назначения помещения и особенностей его оснащения. Для чердачных горизонтальных конструкций нагрузка обычно не превышает 100 кг/м2, а для цокольных и междуэтажных – 200 кг/м2.
• Жесткость и достаточная толщина межэтажного перекрытия в частном доме – обеспечивают стойкость конструкции к прогибу под воздействием нагрузок.
• Хорошая звукоизоляция – ее уровень определяется строительными нормами в зависимости от назначения помещения.
• Хороший уровень теплоизоляции – актуально для конструкций, разделяющих этажи с разницей температур от 10 °C (например, при устройстве перекрытия для первого этажа и подвала или чердака).
• Предел огнестойкости – ни один материал не способен противостоять открытому огню на протяжении длительного времени, но его значение должно быть как можно больше. Так, для конструкций из железобетона предел огнестойкости составляет примерно 60 мин., из дерева, защищенного слоем штукатурки – 15 мин., из дерева без защиты огнестойкими материалами – и того меньше.

Рисунок 1. Перекрытие по деревянным балкам и сборно-монолитное

Железобетонное перекрытие – балки, плиты и монолитная плита

Железобетон становится все более популярным в частном строительстве. В отличие от дерева, существуют различные технологии его использования, поэтому стоит проанализировать этот момент немного подробнее.

Железобетонные балки

Для строительства перекрытий используются балки длиной от 6 до 21 метра. Такая балка состоит из арматурного каркаса и бетона и стоит дешевле своего металлического аналога. Пространство между балками заполняется плитами или блоками из легкого бетона, а швы между балками и плитами заполняются раствором и затираются.

Таким образом, можно создать достаточно прочное перекрытие, обладающее высокой несущей способностью, надежностью и прочностью. Основным недостатком является то, что для транспортировки и подъема балок требуется специальная техника.

Плита перекрытия

Сборные панели можно использовать для строительства сборных железобетонных перекрытий. Сборные плиты используются для того, чтобы они были высокого качества. Существует достаточный выбор размеров, чтобы можно было подобрать подходящий вариант для более или менее стандартных зданий. Швы между плитами заполняются раствором или бетоном.

Окончательная плита может быть сплошной, ребристой или пустотелой. Последние являются наиболее предпочтительным решением, так как они имеют меньший вес и несколько лучшую теплоизоляцию, сохраняя при этом высокую прочность и несущую способность.

Сборные панели используются в коммерческих и многоэтажных зданиях, а также в частных домах. Основным преимуществом является высокая скорость строительства, поскольку плита готова к немедленному использованию и нет необходимости ждать, пока бетон наберет свою прочность. Кроме того, заводские изделия отличаются хорошей геометрией.

Недостатком является вес, что означает необходимость использования крана. Выбор размеров ограничен, поэтому приходится либо пилить плиты (лучше всего на заводе), либо проектировать дом с самого начала, учитывая имеющийся запас плит. В отличие от монолитного бетона, нагрузка распределяется неравномерно.

Монолитная плита

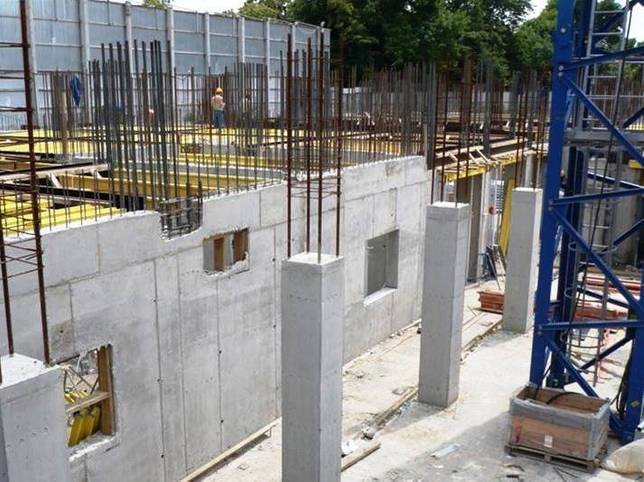

Монолитная плита — это цельная бетонная плита с арматурой, опирающаяся на несущую кладку и изготавливаемая непосредственно на месте строительства. Основное преимущество заключается в том, что можно изготовить плиту перекрытия любой формы, и возможны любые нестандартные конструкции

Кроме того, такая плита характеризуется высокой надежностью и жесткостью, а все нагрузки распределяются равномерно, что особенно важно в сейсмоопасных районах

Поскольку бетон заливается непосредственно на месте, ему требуется время твердения 28 дней, в течение которого плита не может быть использована. Необходимо создать зону армирования — это можно сделать самостоятельно, но чтобы гарантировать лучшее, следует нанять профессионалов. Бетон можно изготовить и залить самостоятельно, но проще (а в некоторых случаях и необходимо) использовать специальное оборудование.

Подводя итоги

Каждый вид перекрытия хорош для определенных конструкций. В ходе обзора выяснилось, что наиболее дешевыми и наименее трудоемкими по монтажу являются деревянные перекрытия. Однако такой вид перекрытий можно использовать не во всех видах сооружений, а только в деревянных строениях и традиционных частных домах. Перекрытие из дерева можно применять для любого из четырех видов перекрытий – цокольного, междуэтажного, мансардного и чердачного. Монолитное железобетонное перекрытие можно использовать при строительстве строений практически любой конструкции, кроме деревянных сооружений. Такие перекрытия обходятся дороже, чем деревянные, требуют определенных материальных и физических затрат. Однако они более выносливые и имеют больше преимуществ, по сравнению с деревянными перекрытиями. В зависимости от вида сыпучих наполнителей в бетонной смеси, данное перекрытие может использоваться для всех видов перекрытий. Сборные железобетонные плиты – самый простой, но самый дорогой вид перекрытия, который к тому же имеет ограничения по установке на некоторые виды конструкции (деревянные, с толщиной стен менее 200 мм). Устанавливаются в основном в качестве перекрытия между 0-м и 1-м этажом, а также между 1-м и 2-м этажами.* Черновой пол – горизонтально ровная плоскость, которая служит основанием для чистового покрытия, и изготовленная из досок, ДСП, OSB или толстой фанеры.* Чистовой пол – финишное покрытие пола, такого как плитка, паркет, ламинат, линолеум и т.д.

Просмотров: 68564

Коментарии

RSS
