Секционные ворота Alutech: характеристики и плюсы

Конструктивные особенности

Основа ворот — это сэндвич-панели, толщина которых составляет 45 мм. Производители используют высококачественную сталь.
Листы обязательно прослаиваются долговечным утеплителем из пенополиуретана, производимым из тех материалов, в составе которых отсутствуют вредные вещества, способные разрушить озоновый слой. Итоговая плотность утеплителя обеспечивает конструкции необходимую жёсткость и хорошую теплоизоляцию.
Все листы надёжно соединены между собой, что существенно повышает их устойчивость к механическим ударам, деформациям и ветровым нагрузкам. Замкнутый контур не даёт расслаиваться панели во время эксплуатации.
Оцинкованные листы прекрасно противостоят коррозии. Во время производства специалисты наносят цинк и эмаль на толстый слой грунта. Благодаря этому удаётся существенно продлить эксплуатационный срок готового изделия. Направляющие, петли и кронштейны изготавливаются из нержавеющей стали.
Тщательно продуманная конструкция препятствует образованию провисаний и перекосов. Для этого устанавливаются универсальные промежуточные петли, которые неоднократно были испытаны на растяжение в заводских условиях. Уникальный способ фиксации деталей защищён государственным патентом.
Безопасная эксплуатация регламентирована наличием мощных тягловых тросов из стали с шестикратным запасом прочности.

Преимущества

На отечественном рынке устройства Alutech не имеют аналогов. Кроме этого, они обладают целым перечнем преимуществ:

Качество по европейским стандартам. Материал, используемый для производства, обладает толщиной 4,5 см. Для изготовления ворот были применены одни из передовых разработок, а материал был подобран с учетом климатических условий России.
Адаптация в холодное время года. Используется технология «тепловой замок», позволяющая отделять внешнее покрытие, выполненное из металла, от внутреннего покрытия. Так устройства будут надежно защищены от промерзания при низких температурах. Помимо этого, они могут оказать тепловое сопротивление. Для этого используется слой полиуретана, поэтому даже в зимнее время тепло в гараже будет сохранено.

А вам известно, что цена гаражных ворот Херман в полной мере соответствует их безупречному качеству и надежности!

Из нашей статьи вы сможете узнать, как сделать маркизы своими руками.

Защита от коррозии ламелей. На гаражных воротах Alutech верхний слой выполнен из цинка, нанесенного методом гальванизирования. По этой причине устройство оказывается надежно защищенным от возможного влияния агрессивной среды.
Имеется сразу несколько вариантов исполнения. Устройства могут быть с гладкой поверхностью или в классическом виде с полосной обработкой. Имеется возможность вырезать окна любой формы, а также доступна окраска практически в любой цвет. Изготавливаться полотно будет только по размерам вашего гаража, индивидуально для каждого заказчика.
Производитель предлагает большой ассортимент фурнитуры. Для ручек можно самостоятельно выбрать цвет и форму, существует также возможность самостоятельно выбрать производителя замка. Наличие аварийной лампы сделает въезд и выезд из гаража удобным и простым в ночное время, имеются даже радарные датчики.

Преимущества

Дополнительные опции ворот серий ProTrend и ProPlus

Калитка в полотне

Этот вид калитки заказывают, если нужен дополнительный вход в помещение. Ее использование позволяет не только попасть в помещение без открывания ворот, но и сэкономить их ресурс. Опция позволяет пользоваться воротной конструкцией с максимальным комфортом. Обрамление калитки выбирают из двух базовых цветов – коричневого и серебристого. Альтернативные цветовые решения всегда доступны в каталоге RAL.

Возможны 3 варианта калиток:

— Со стандартным порогом 145 мм (для ворот с размерами ширины от 4,5 до 7 м);
— С низким порогом 100 мм (для ворот с размерами ширины до 4,5 м);
— С плоским порогом 20 мм (для ворот с размерами ширины до 5 м).

Все варианты калиток оснащаются:

— Линейным доводчиком;
— Встроенным датчиком положения калитки;
— Противодождевым козырьком;
— Надежными металлическими ручками;
— Специальным ловителем, исключающий провисание створки.

Встроенные окна Применение окон в воротах позволяет экономить на освещении производственных цехов. В ассортименте «Алютех» имеются различные виды остекления промышленных ворот.

Замок Для помещений без дополнительного входа предлагается ригельный замок. Он позволяет открывать и закрывать ворота как изнутри, так и снаружи.

Боковая дверь Боковая дверь и секционные ворота выполнены в едином стиле и гармонично вписываются в фасад здания, идеально дополняя друг друга. Калитка изготавливается из панелей с таким же рисунком и цветом, как и секционные ворота.

Панорамное остекление Одна или несколько панорамных панелей – и новый облик ваших ворот готов. По сравнению со встроенными окнами, вы получите еще больший обзор и освещение.

Защита от вандалов С устройством от поддомкрачивания ворота защищены от взлома. Устройство заблокирует полотно при его несанкционированном подъеме.

Стойкость к коррозии

Устойчивость к коррозии особенно важна для ворот, установленных в помещениях с повышенной влажностью, а также для прибрежных районов и городов. Воздух в прибрежных районах имеет высокую влажность и насыщен аэрозолями морских солей. Кроме того, устойчивость к коррозии важна и в современных городах, которые имеют неблагоприятную и агрессивную атмосферу, оказывающую негативное влияние на металлические конструкции. Преждевременное появление коррозии не только испортит внешний вид ворот, но и может стать причиной поломки и повлечь дорогостоящий ремонт секционных ворот.

Элементы секционных ворот «АЛЮТЕХ» устойчивы к воздействию атмосферных осадков и остаются привлекательными на протяжении долгих лет. Испытания в независимой лаборатории подтвердили высокие антикоррозионные свойства ворот «АЛЮТЕХ». Элементы полотна выдержали воздействие «соляного тумана» в течение 750 часов, что соответствует приблизительно 15 годам эксплуатации ворот в прибрежных зонах с умеренной засоленностью.

Это стало возможным благодаря особенностям ворот «АЛЮТЕХ»:

нержавеющие промежуточные петли и роликовые кронштейны (ворота серии PRESTIGE);
цинковое покрытие сэндвич-панелей толщиной 16 мкм (225 г/м?), а также двухслойное полимерное покрытие толщиной 25–35 мкм;
в качестве эмали с лицевой стороны панелей используется полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА). Покрытие устойчиво к образованию царапин и потертостей, прекрасно переносит колебания температур, устойчиво к воздействию атмосферных осадков, моющих средств и химикатов.

Для ворот, установленных в помещениях с повышенной влажностью, предлагается специальный комплект ворот с дополнительной антикоррозионной обработкой (состав комплекта уточняйте у продавца).

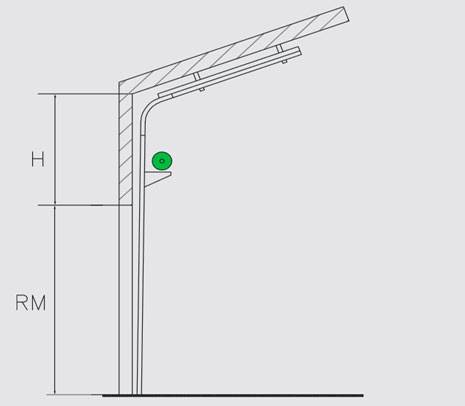

Типы монтажа ворот

Одновальная система

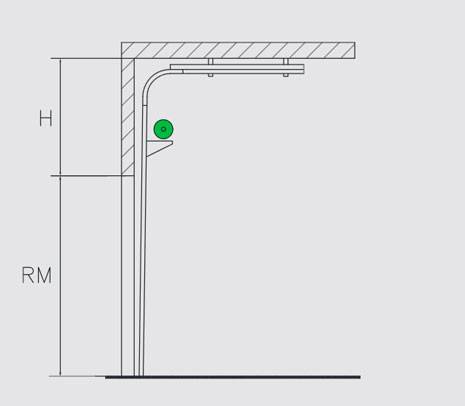

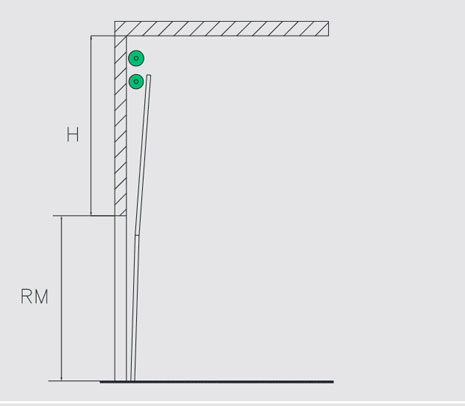

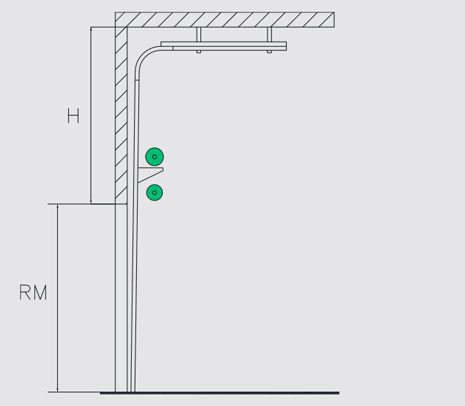

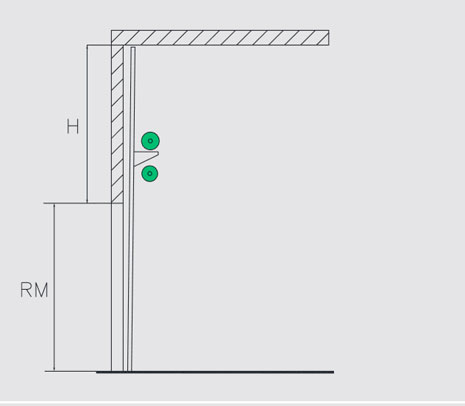

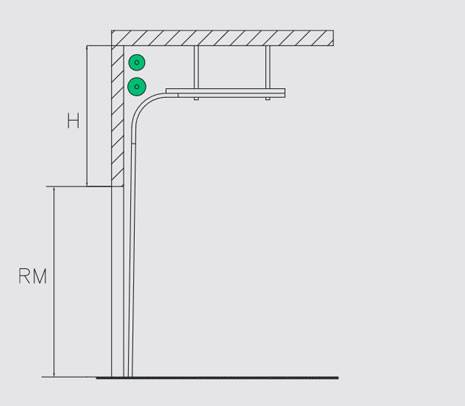

Н — минимальная высота перемычки, мм.
RM — высота проема.

Низкий
Н = 230 мм без калитки
Н = 250 мм с калиткой

Стандартный
Н = 410 мм

Высокий с верхним расположением вала
Н = 900 мм

Высокий с нижним расположением вала
Н = 1795 мм

Вертикальный с верхним расположением вала
Н = RM+340 мм

Вертикальный с нижним расположением вала
Н = RM+340 мм

Наклонный
Н = 490 мм

Наклонный высокий с верхним расположением вала
Н = 900 мм

Наклонный высокий с нижним расположением вала
Н = 1795 мм

Наклонный низкий
Н = 230 мм без калитки
Н = 250 мм с калиткой

Двухвальная система

Н — минимальная высота перемычки, мм.
RM — высота проема.

Стандартный
Н = 840 мм

Высокий с верхним расположением валов
Н = 1275 мм

Высокий с нижним расположением валов
H = 2100 мм

Вертикальный с верхним расположением валов
H = RM+590 мм

Вертикальный с нижним расположением валов
H = RM+340 мм

Наклонный
H = 920 мм

Наклонный высокий с верхним расположением валов
H = 1275 мм

Наклонный высокий с нижним расположением валов
H = 2100 мм

Н — минимальная высота перемычки, мм.
RM — высота проема.

S — необходимый размер бокового пространства
Для ворот с ручным управлением (в местах установки угловых стоек)
S min = 110 мм

Вспомогательные аксессуары

Для всех изделий Алютех предусмотрена возможность оснащения мощным электрическим приводом. Обеспечить необходимую сохранность автомобиля и другого ценного имущества могут системы блокировки ворот. Самыми востребованными устройствами являются встроенные калитки и различные врезные вставки (окна разных форм и оттенков, оригинальные вентиляционные решётки).

Вместе с гаражными воротами пользователь может приобрести защитные кожухи из поливинилхлорида, системы встроенной установки и прочные замки, которые отличаются высокой степенью надёжности. Широкий набор дополнительных деталей и высококачественных механизмов для оформления ворот позволяет удовлетворить все требования заказчика.

Инструкция по изготовлению

Изготовление ворот нужно начинать с выбора материала.

Схема автоматики для распашных ворот

Этап 1. Выбор материала

В данном случае все зависит исключительно от предпочтений и финансовых возможностей владельца участка. Для воротного полотна можно использовать:

профнастил;
поликарбонат;
железный штакетник;
стальной лист;
дерево;
ковку.

Этап 2. Размер

После выбора материала нужно определиться с размерами конструкции. Именно от размера зависят вес ворот и расстояние, которое потребуется для сдвигания створок.

Этап 3. Опорные столбы

Для изготовления опорных столбов может быть использован один из следующих материалов:

профилированная труба;
бетонный раствор;
брус из дуба;
швеллер;
кирпич.

При установке столбы должны уходить в землю минимум на метр, иначе зимой они сместятся по вертикальной оси, вследствие чего деформируется вся конструкция.

При установке опоры необходимо:

вырыть яму глубиной 1,2 метра;
уложить на дно «подушку» из щебня толщиной 20 см и тщательно ее утрамбовать;
установить столб и залить его бетонным раствором, замешанным из цемента «трехсотой» марки.

Этап 4. Фундамент

Фундамент – это основание ворот, выполняющее сразу две функции. Во-первых, оно будет выдерживать вес конструкции, притом немалый. Во-вторых, в него устанавливается швеллер для движения роликов.

Распашные наружу ворота — схема закладных элементов

Ниже приведена технология закладки фундамента.

Шаг 1. Вырывается П-образная траншея размером 45х100 см и глубиной 115-120 см, после чего засыпается щебневая «подушка» аналогичной толщины.

Шаг 2. Изготавливается швеллер для движения роликов (или «банкетка», как его еще называют). Для этого потребуется стальная арматура ?12 см и собственно швеллер шириной в 20 см. Из арматуры нарезаются метровые «шпаги» и привариваются к полочкам швеллера.

Шаг 3. «Банкетка» устанавливается и заливается бетоном.

1. По окончании заливки бетон необходимо отстаивать минимум неделю.

2. В течение этого времени его необходимо ежедневно поливать, чтобы не появились трещины.

3. Верхняя часть «банкетки» устанавливается на одном уровне с дорогой.

Этап 5. Несущая рама

Для изготовления несущей рамы лучше использовать профилированную стальную трубу. Процедура изготовления проходит в несколько этапов.

Шаг 1. Профиль разрезается на куски необходимой длины.

Шаг 2. Трубы очищаются от ржавчины.

Шаг 3. Поверхность профиля обрабатывается растворителем, после чего наносится антикоррозийная грунтовка.

Шаг 4. Сваривается рама.

Шаг 5. Зачищаются сварочные швы, после чего вся конструкция еще раз грунтуется.

Несколько полезных советов.

В качестве ребер жесткости можно использовать трубу сечением 3х4 см.
Внешний контур изготавливается из профилированной трубы 4х6 см.
Все комплектующие каркаса и направляющей следует собирать только в шахматном порядке. В противном случае при повышении температуры ворота обязательно «поведет».

Этап 6. Зашивка, окрашивание

Краска наносится после того, как грунтовка полностью высохнет. Рекомендуется использовать алкидную эмаль, притом наносить ее минимум в два слоя – так ворота будут выглядеть «богато». Между нанесением первого и второго слоев делают паузу, чтобы краска высохла.

Материал фиксируется на ребрах жесткости заклепками либо саморезами.

Распашные ворота

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

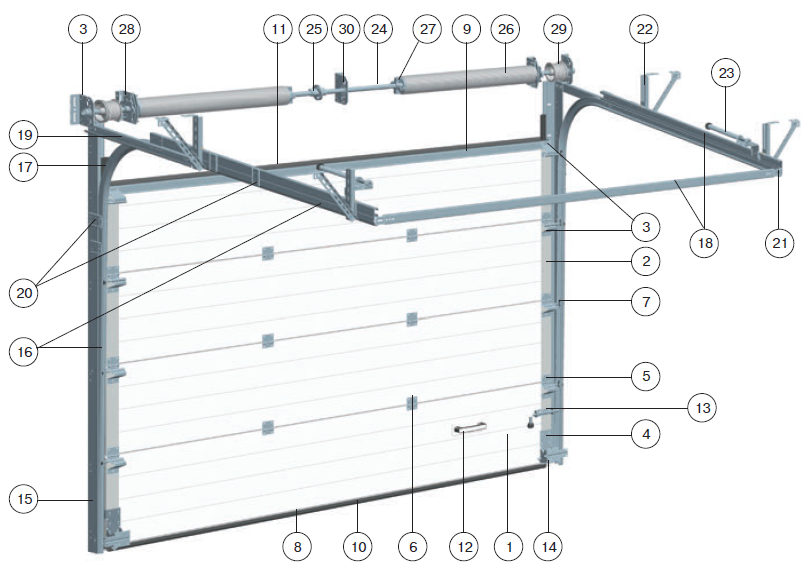

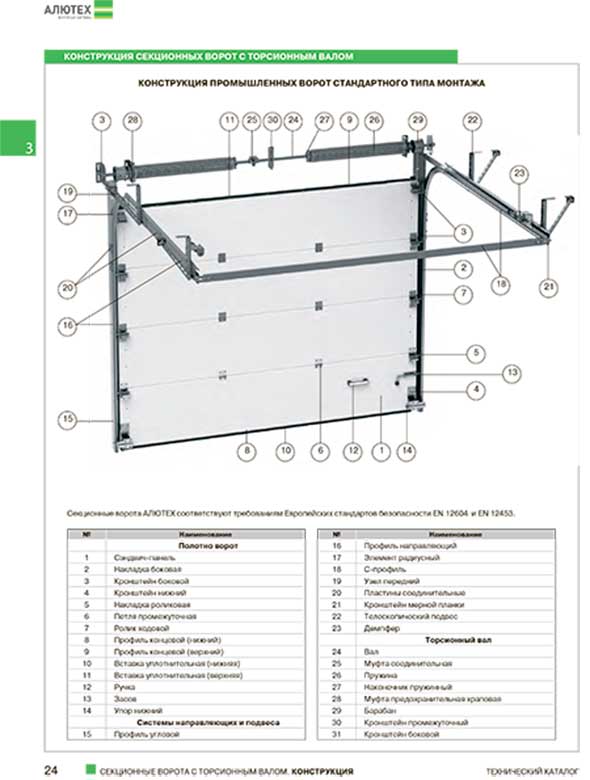

Общее устройство секционных ворот с торсионными пружинами

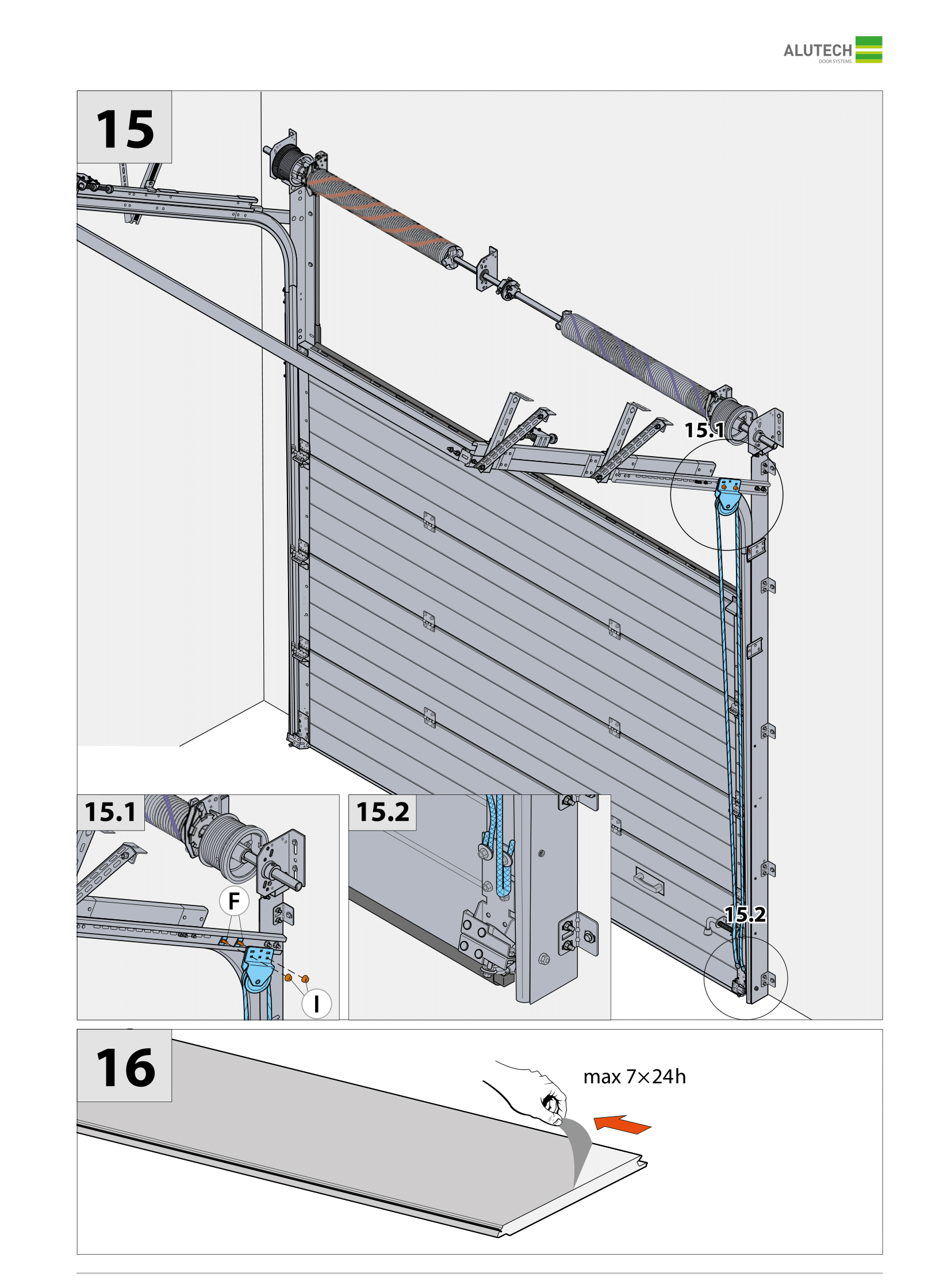

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Какие параметры нужны и важны
Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
- высокий подъем — прибавить надо 65 мм и 850 мм.
  При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Сравниваем модели: Дорхан, Ролтэк и Alutech

Проводить сравнение между продуктами дорхан, ролтэк и алютех мы будем начиная с цены, которая колеблеться в пределах:

Дорхан стоят в пределах 250 долларов.
Ворота alutech имеют цену примерно 400 долларов.
Откатные ворота сова или ролтэк, имеют стоимость в пределах от 300 до 350 долларов.

Если рассматривать дополнительные функции, то каждая из разновидностей имеет практически одинаковые дополнительные элементы начиная от систем оповещения, до датчиков приближения, дистанционного управления, сигнализаций и прочего.

Можно отметить ворота сова, который отличаются от всех прочих высокой технологичностью, и самым широким перечнем дополнительных функций, например, такие комплектующие, как скрытые замки и системы противостояния ветру.

Смотрим видеоролик:Сравниваем продукцию Дорхан и Алютех

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Какие параметры нужны и важны
Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
- высокий подъем — прибавить надо 65 мм и 850 мм.
  При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
