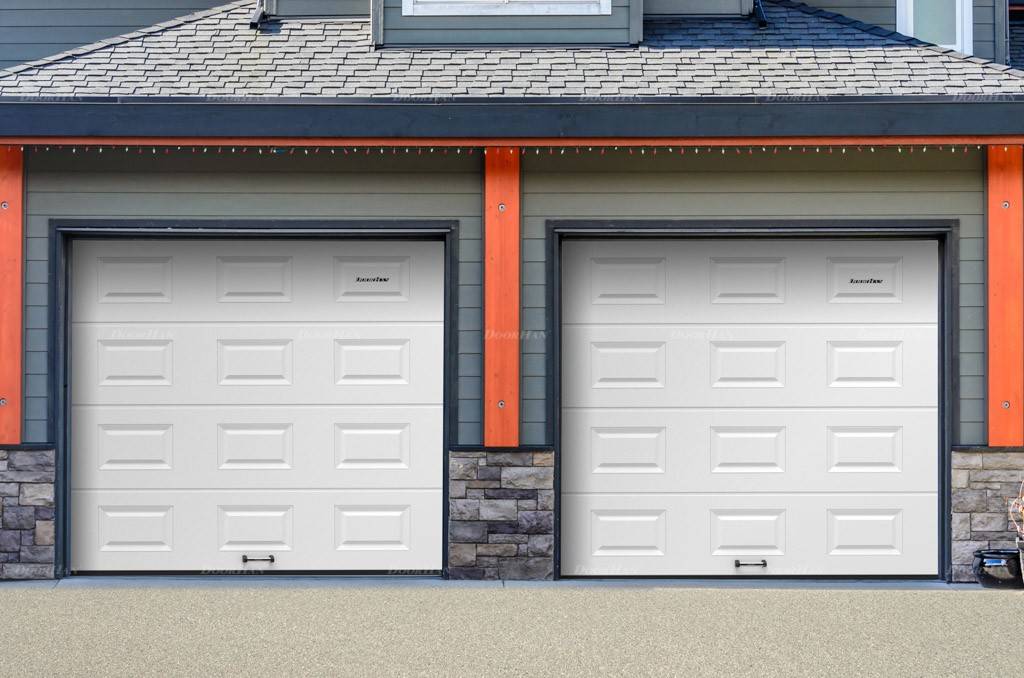

Ворота секционные для гаража

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
3. Такие ворота несложно сделать самому.
4. Для установки не требуется много пространства.
5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

• надежные;
• не занимают свободного пространства;
• поддаются теплоизоляции;
• автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

• Не подходят для частой эксплуатации.
• Уменьшают высоту проема в среднем от 20 до 30 см.
• Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

• Откатные ворота обладают повышенной взломостойкостью.
• Во время работы не занимают свободного места.
• Могут быть автоматизированы.
• Открытие не зависит от наличия снега на участке.

Минусы:

• Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
• При интенсивном использовании отмечается быстрый износ набора роликов.

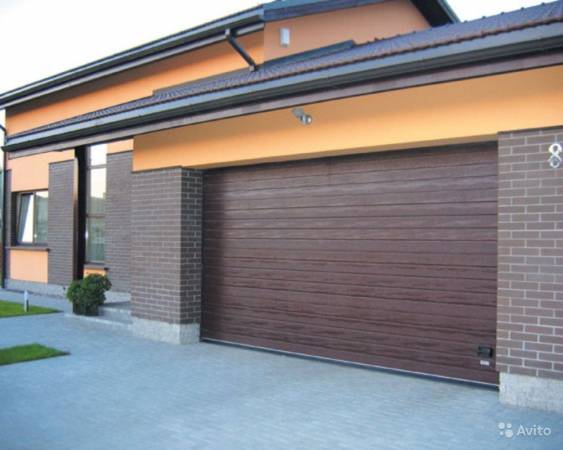

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

• автоматизированная система управления;
• аккуратный внешний вид;
• шумоизоляция;
• теплоизоляция;
• экономия свободного пространства;
• длительный срок службы;
• стандартные размеры проема.

Из минусов:

• высокая цена материалов, установки;
• плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

• Производятся из легких материалов.
• Компактны в сложенном виде.
• При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок - петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

• дерево;
• легкий металл (алюминий);
• сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

• Ее удобно открывать, закрывать.
• Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
• Обойдутся недорого.

Недостатки:

• Быстрый износ комплектующих.
• Низкая устойчивость к взлому.

Стандартные размеры

При проектировании гаражного строения необходимо с особой тщательностью подойти к размерам воротных конструкций.

Излишняя высота проёма потребует дополнительных расходов на материал, станет причиной снижения температуры внутри бокса, что создаст менее комфортные условия для автовладельца и его машины.

Особенно такое возможно в зимнее время, когда высота проёма снижается на толщину снежного покрова.

К тому же нужно учитывать, что со временем хозяину автомобиля придётся устанавливать багажник на крышу, а его размеры не позволят въехать машине в гараж.

По ширине конструкция должна иметь такие размеры:

1. Легковое авто – от 2,5 м.
2. Микроавтобус – от 2,8 м.
3. Гараж с двумя машинами – от 5,2 м.

1. L – глубина вхождения ворот внутрь помещения.
2. h – высота перемычки или расстояние от верхнего края проема до потолка.
3. H – высота проема.

1. b1-b2 – расстояние от края проема до боковой стены.
2. B – ширина проема.

Мы уже отмечали в статье размеры каждого из типов конструкций ворот для гаража.

В таблице указаны максимальные и минимальные размеры для автомобиля среднего класса.

Тип конструкции	Минимальная высота (м)	Максимальная высота (м)
Подъёмно-поворотные	2,25х1,92	5х2,13
Секционные	2,0х1,8	5,0х3,0
Роллетные	2,0х1,5	6,0х5,0
Распашные	2,25х1,8	4,2х2,7
Раздвижные	2,25х1,8	4,0х2,2

Рекомендации по подготовке проема для установки гаражных ворот

Определиться с размерами проема лучше на этапе проектирования или начала строительства гаража. Это позволит оптимизировать расходы в процессе строительства, а также обеспечит максимальное удобство эксплуатации гаражных ворот.

Чтобы установка ворот не доставила ненужных хлопот необходимо заранее:

1. Определить размеры проема.
2. Подобрать материал стен.
3. Подвести электричество к месту установки электропривода для ворот.

1. Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

а) Ширина проема; b) Высота проема; с) Глубина гаража; d) Высота перемычки (притолоки); е) Ширина пристенков.

a) Ширина проема

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

• для легкового автомобиля – оптимальная ширина ворот 2,4 — 2,7 метра;
• для джипа или микроавтобуса – оптимальная ширина 2,8 — 3 метра;
• для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

e) Ширина пристенка справа и слева от проема

Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

2. Материал стен

Проем рекомендуем выполнить из сплошных материалов: бетон, натуральный камень, цельный кирпич.

В случае выполнения проема из пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.

Если проем выполнен из пустотелых материалов, и его доработка не представляется возможной, то монтаж ворот осуществляется с помощью специализированных метизов (дюбели для газосиликатных, керамзитобетонных блоков и т.п.). ГК «Алютех» для таких случаев предлагает специальный крепеж от одного из мировых лидеров – компании Fischer (Германия).

3. Подводка электричества к месту установки электропривода для ворот

Автоматика для подъемных ворот облегчает процесс управления и делает эксплуатацию ворот максимально комфортной.

Если вы планируете управлять воротами с помощью электропривода и пульта дистанционного управления, то необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку.

Розетка устанавливается по центру проема в зоне максимального входа ворот внутрь помещения.

Советы по изготовлению гаражных ворот своими руками

Для тех, кто надумал самостоятельно сделать и установить ворота к гаражу, дадим такие советы:

1. Заниматься монтажом рамы в процессе начала возведения стен гаражного строения.
2. Тщательно проверять наличие прямых углов в конструкции, а также правильности геометрии элементов конструкции.
3.  Если в произведённой конструкции уголок «уводит», то раму можно выправить при помощи приваренного к ней рычага.
4. Внешняя сторона рамы должна быть идеальна отшлифованной, что даст возможность створке плотно прилегать к её поверхности. Для этой же цели делают небольшой зазор между каркасом со створками и воротной рамой. Он не должен «гулять» в ней, слишком свободное размещение также нежелательно.
5. Усилитель жёсткости конструкции или распорки нужно приварить по середине каркаса. Это поможет избежать деформации при ударе.

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность  расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

секционные ворота

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Особенности выбора

Выбор гаражных ворот зависит от многих факторов, которые следует изучить перед их установкой.

Перечислим основные моменты.

Место расположения гаража

Он может стоять на территории приусадебного участка поодаль от ограждения, размещаться по одной линии с забором воротами на дорогу или находиться под домом на уровне цокольного этажа.

Каждая из этих особенностей расположения требует своего решения в установке гаражной конструкции.

Количество размещённых в строении транспортных средств, размеры автомобиля

От ширины входного проёма, габаритов машины зависит какой тип конструкции возможно установить.

Авто солидного класса или наличие нескольких транспортных постояльцев в гараже потребует монтажа объёмных ворот определённого типа.

Размеры гаража

От этого зависит выбор конструкции. В большом строении найдётся место для раздвижных ворот или любого другого типа.

В скромном по габаритам помещении их некуда будет спрятать, придётся устанавливать ворота распашного типа или устанавливать секционную, рулонную конструкцию.

Также перед покупкой и установкой следует продумать такие «мелочи» как:

• Выбор типа конструкции.
• Используемый при обустройстве материал.
• Необходимость установки полога на входе.
• Удобство въезда в бокс.
• Тип замка и их количество.

Дополнительное утепление

Гаражные ворота в отличии от всех остальных обязательно должны иметь полог.

При наступлении холодов утепление для автомобиля очень важно, оно уменьшит плату за отопление и потерю тепла. Особенно важно это для тех кто предпочитает чинить автомобиль своими руками, так как переохлаждение может быть очень опасным

Особенно важно это для тех кто предпочитает чинить автомобиль своими руками, так как переохлаждение может быть очень опасным. Кроме того тканевая завеса останавливает пыль которая попадает извне

Кроме того тканевая завеса останавливает пыль которая попадает извне.

Штора крепится не на самом проеме, а на некотором расстоянии от него, перекрываются ворота с запасом чтобы исключить продувание.

Пример крепления полога.

В регионах с суровым климатом лучше всего использовать пологи которые при изготовлении дополнительно утеплили.

По конструкции шторы бывают разные: сплошное покрытие, ленточные системы, скручивающиеся в рулон. Ткань может выдвигаться с боку, а так же спускаться сверху.

Брезентовые пологи очень плотные и пропитаны огнестойкими составами, гидрофобными средствами. Такой материал не гниет и очень долго служит, однако весьма тяжелый.

Брезентовый полог.

Поливинилхлорид не задубеет даже при самых сильных морозах, а также не загорится, сопротивляется попаданию воды и очень медленно истирается.

Поливинилхлоридный полог.

Так же необходимо рассмотреть вариант с использованием ткани “Оксфорд”, которая отличается своим плетением и высокими характеристиками.

Полог из утепленной ткани “Оксфорд”.
