Дымоход для бани из сэндвич-трубы

Сэндвич на банной кухне

Сразу предупредим, что предмет нашего разбирательства никакого отношения к популярному у британских картежников закрытому бутерброду не имеет. Сэндвич трубы для бани по конструкции вроде и просты как известный под этим названием бутерброд с телятиной — две разных по диаметру трубы, пространство между которыми заполнено термостойким изолирующим материалом. Но, в то же время, имеют ряд скрытых от беглого взгляда особенностей:

  • Тело качественного изделия изготовлена из жаропрочной коррозионностойкой стали, известной в обиходе, как нержавейка. Нержавеющая сталь в бане имеет множество применений, и одно из них — в дымоходах. Толщина тела внутренней трубы должна быть 1 — 1,2 мм, изделия, имеющие толщину 0,8 мм и менее — лучше не рассматривать;
  • Очевидно, что если конструкция сварная, то швы должны быть выполнены по высшей категории качества, не должны присутствовать зоны непровара, видимые перехлесты, каверны, участки металла, которые явно изменили свой первоначальный цвет. Присутствие так называемых цветов побежалостей говорит о некорректной газовой защите сварочной ванны с активным протеканием в ней окислительных процессов. Наиболее оптимальные результаты дает лазерная сварка изделия, позволяющая избежать высоких температурных воздействий на металл, со всеми вытекающими из этого явления негативными последствиями;
  • Толщина изолирующего слоя составляет порядка 38 — 54 мм и более и представлена минеральной базальтовой ватой, температурная стойкость которой близка к 700 градусам Цельсия. Плотность наполнения составляет величину в пределах 115 — 130 кг/куб.м;
  • Концы отдельных сегментов имеют раструбную проекцию, которая помимо чисто механического крепления подразумевает применение стыковочного высокотемпературного герметика со стойкостью, порядка 1000 градусов Цельсия;
  • Ход трубы оснащен специальными ревизионными окнами, посредством которых производится контрольный осмотр и чистка канала с периодичность не реже 2 раз в год.

Конструкционные особенности общего плана

Набор дымохода производится по типу сборного конструктора, элементами которого выступают:

  1. Прямые отрезки труб длиной 950 или 450 мм.
  2. Хомуты для крепления методом стяжки к несущим стенам и иным конструкционным элементам.
  3. Оголовок, который, помимо предотвращения попадания в дымовой канал атмосферных осадков и посторонних предметов, еще выполняет роль и простого искрогасителя.
  4. Фурнитура, определяющая и задающая направление дымохода: повороты, углы, переходники, отводы и прочее.
  5. Обязательным элементом позиционирования на кровле является фартук, который препятствует попаданию в проходной створ атмосферной влаги.
  6. В потолке и внутренней части крыши монтируются проходные узлы — проходки, как их называют монтажники на профессиональном сленге.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Нюансы, требующие особого внимания

Безусловно, производитель продукции имеет огромное значение. Однако на рынке появилась масса подделок. Обычному обывателю трудно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Перед походом в магазин возьмите маленький магнит, заверните его в тонкую ткань и положите в карман.
Если менеджер будет вам говорить, что труба изготовлена из высококачественной нержавейки, достаточно приложить к ней магнит. Даже малейшее притягивание говорит о том, что вас обманывают
Ткань же предотвращает возможное появление царапин.
Обязательно убедитесь, что печная труба не имеет деформации, сколов и вмятин.
Обратите внимание на толщину металла цилиндрического изделия, которая должна быть более 0,5 мм. От этого параметра зависит долговечность всей конструкции
Чем он больше, тем дольше будет срок эксплуатации.
Каждая деталь должна иметь абсолютно ровную форму

Важно, чтобы в сварных швах не было следов прерываний.
Желательно непосредственно в магазине попытаться собрать несколько деталей конструкции. Все соединения должны получиться прочными и без зазоров

Никакого сводного движения элементов не допускается.
Безусловно, каждый стремится сэкономить, однако этого делать не стоит. Необходимо помнить, что качество играет главную роль, а цена отходит на второй план.

Установка сэндвич-труб своими руками

Выполняется монтаж дымохода в бане из сэндвич-труб по стандартной схеме. По сути, дымоход получается сегментированным, поскольку собирается он из нескольких труб длиной около 1 метра. Рассмотрим подробнее процедуру того, как правильно установить сэндвич-трубу в бане и основные материалы, используемые при этом.

Единственный запрет в данном случае – это оцинкованные трубы, поскольку при колебании температуры такой материал значительно меняет свои размеры, что приведет к расширению и сужению диаметра трубы. Соответственно «нержавейка» является более подходящим материалом, т.к. она инертна к температурным перепадам.

Стоит отметить при выборе материалов для труб лишь банные твердотопливные печи. Для данной установки должна быть приобретена труба для бани из нержавейки с повышенной жаропрочностью.

Также можно пользоваться керамзитовым или полиуретановым утеплителем

При этом важно правильно расположить теплоизоляционный материал между внутренней и внешней трубами. Это необходимо делать либо внахлест на 10 сантиметров, но тогда придется разрезать толщу материала пополам, либо самостоятельно набивать промежуток между трубами

Во втором случае стоит помнить об эстетичности и максимальном наполнении промежутков, чтобы отсутствовали пустоты.

При закупке стоит помнить о том, что только материалы от производителя сохранят свой внешний вид в процессе эксплуатации и будут всегда выглядеть эстетично на фото и при визуальном осмотре.

Способы соединения сэндвич-труб:

  • фланцевый;
  • байонетный;
  • «по мостику холода»;
  • «по дыму»;
  • «по конденсату».

Технология «по дыму» подразумевает такое создание дымохода, что помещение стопроцентно защищено от проникновения дыма и угарных газов в помещение (прочитайте: “Какие бывают дымоходы для банной печи – виды и способы монтажа”). Суть конструкции заключается в том, что дым беспрепятственно покидает дымоход, выходя на улицу, но высок риск попадания внутрь конденсата, если имеются плохо заделанные стыки.

В случае, когда дымоход устраивается способом «по конденсату», конструкция делается такой, чтобы конденсируемая влага беспрепятственно стекала по трубе. Характерная углубленность одной трубы в другую не позволяет конденсируемой влаги проникать внутрь конструкции. Однако высок риск того, что через любую щель дым и угарный газ будут проникать в помещение.

И дым, и конденсат вредны, но по-разному. Дым небезопасен непосредственно для человеческого организма, а конденсат приводит к быстрой деформации дымохода.

Классификация дымоходов

Дымоход для бани можно оборудовать несколькими способами, в зависимости от места установки печи. Способы организации отвода дыма из бани классифицируют по следующим параметрам:

  1. Используемый материал. Чтобы сделать дымоходные трубы используют металл или жаростойкий кирпич. Кирпичную кладку считают более традиционным вариантом, однако современные мастера-печники отдают предпочтение металлическому дымоходу банной печи. Его преимущество – быстрый монтаж своими руками.
  2. Способ монтажа. Дымоход в бане устанавливают внутри или снаружи постройки. Монтаж наружной дымоходной системы – североамериканская технология, согласно которой трубы выводят через стену на улицу. Она разработанная в ответ на недостатки внутреннего метода, подразумевающего проведение трубы через потолок на крышу.


Внутренний и внешний вид дымохода бани Выбор материала и способа, которым выполняется установка зависит от финансовых возможностей, размещения печи и строительных навыков мастера. Опытные печники не рекомендуют тем, кто устраивает дымоход своими руками без опыта, не совмещать его с вентиляционной системой, это может быть небезопасно.

Способ установки

Установка проводится с внешней и внутренней стороны. Ряд преимуществ и недостатков есть у каждого способа установки, но выбор зависит от желаемого результата. Список плюсов и минусов поможет определиться в выборе.

Через стену

Конструкция дымохода полностью монтируется через стену, и заступает над баней, но в самой бане не занимает место.

  • экономит место в бане;
  • снижает риск появления пожара;
  • не принесет ожогов, за счет отсутствия в парной;
  • проста в установке, не нужно проводить сквозь крышу.

Недостатки:

четкость в монтаже, важно не отклоняться от размеров, соизмерить проем в стене и трубе. не предохраняет от расхода тепла, пары отходят моментально на выход; дымоход имеет достаточный нагрев; высокий ценник по сравнению с установкой трубы через крышу

Изоляция труб в сауне

Сегодня лучшим материалом для изолирования банных труб является фольгоизол. Он не выделяет из-за высоких температур никаких вредных веществ.

Его также используют для защиты:

  • трубопроводов;
  • теплотрасс;
  • воздухопроводов.

Если делать все основательно, нужно создать из трубы «сэндвич»:

  • первый слой – нержавеющая труба банной печи;
  • второй слой – базальт;
  • третий слой — внешний контур.

Такой дымоход нагреваться будет намного меньше традиционного. Это станет препятствием для возможного образования конденсата.

Как правильно провести изоляцию трубы в сауне

  1. Дело в том, что изоляция на основе базальта:
  • выдерживает высокую температуру;
  • не воспламеняется при серьезном нагревании;
  • не выделяет неприятных запахов.

Поэтому такие дымоходы называют «теплыми», так как изоляционный слой не позволяет трубам из металла быстро остывать от внешнего воздуха. В результате все водяные пары, обязательно присутствующие в дыме, не остынут и в виде конденсата не появятся вместе с сажей на их внутренних стенках. Из-за этого дымовые газы легко выходят наружу, не испытывая сопротивления.

  • Наружная труба за счет внутреннего слоя изоляции остается холодной, практически не нагреваясь, обеспечивая полную пожаробезопасность сауны.
  • Такой дымоход улучшает работу печи, которая быстро прогревается и сразу выходит на рабочий режим.
  • Улучшается тяга за счет отсутствия различных преград-завихрений, которые есть у кирпичных труб.

Утепление банной трубы

Дополнительно: обмотайте трубу слоем гибкого асбеста в том месте, где она соприкасается с горючими элементами. От влаги защитите дымоход сверху «грибком».

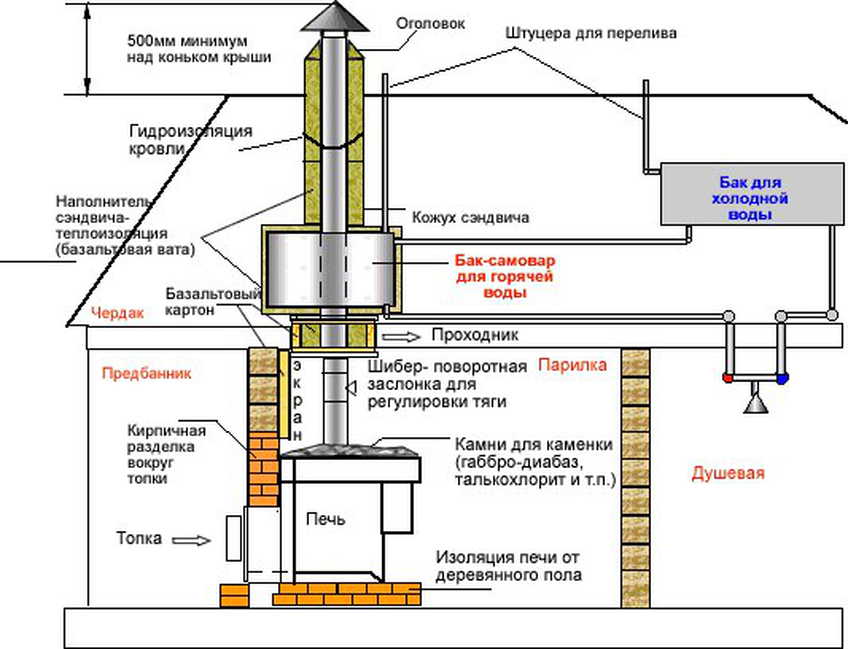

Устройство сэндвич дымохода

На сегодняшний день такие трубы являются наиболее популярными для организации дымоходов для частных домов и бань. Сэндвич труба состоит из трёх основных слоёв:

  • внутренний контур, выполненный из металла;
  • промежуточная прослойка теплоизолятора, которая может иметь различную ширину в зависимости от эксплуатационных условий;
  • наружный металлический контур.

Теплоизоляционный слой сэндвич изделия, как правило, представлен базальтовыми материалами. Помимо основных конструктивных элементов, сэндвич дымоходы включают в себя и вспомогательные детали. Рассмотрим, из каких элементов состоит сэндвич дымоотвод:

  • специальные крепёжные элементы — кронштейны;
  • ревизии;
  • хомуты (обжимного типа);
  • потолочно-проходные узлы (ППУ);
  • тройники;
  • уголки;
  • розетты;
  • разгрузочные платформы;
  • крызы;
  • окапники.

Сэндвич конструкция, выполненная с учётом всех монтажных правил, позволяет обеспечить эффективное удаление продуктов сгорания. Рассмотрим основные преимущества сэндвич конструкций, которые позволяют им быть настолько эффективными в своём деле:

  • внутренний контур, как правило, выполняется из жароустойчивого материала (нержавеющей стали), поэтому он способен выдерживать высокие температурные показатели;
  • сэндвич трубы обладают антикоррозийными свойствами, поэтому она способна переносить воздействие конденсата, который образуется в канале из-за разницы температур;
  • промежуточная прослойка базальтового утеплителя надёжно предохраняет наружную трубу, выполненную из оцинковки, от перегрева;
  • конструкция таких изделий предохраняет утеплитель от попадания влаги;
  • сэндвич каналы способны обеспечить нормальные показатели тяги в системе.

Сендвич -трубы изготавливаются из различных видов стали, а в качестве утеплителя, в основном, применяется минвата

Конец дымового канала, как правило, выходит на крышу и может быть оснащён следующими конструктивными элементами:

  • грибок. Необходимый элемент конструкции, который выполняет защитную функцию, предохраняя канал от мусора, а также за счёт аэродинамической конструкции обеспечивает подсос воздуха;
  • искрогаситель. Устройство, которое необходимо для улавливания искр, вырывающихся вместе с дымом из канала. Искрогаситель предохраняет кровлю, смонтированную из горючих материалов, а также близлежащие постройки с насаждениями от внезапного воспламенения;
  • флюгер. Устройство, которое измеряет направление ветра, а также служит в качестве декоративного элемента на крыше.

Структура сэндвич дымохода позволяет прокладывать его не только внутри дома, но и выводить канал через стену, чтобы большая его часть располагалась на улице. Однако наиболее эффективный вариант монтажа такой дымоотводной трубы — внутридомовой.

Основные сведения и ключевые требования

Сендвич трубам присущи свои особенности. Для полноты информации далее приводится сравнение изделий из нержавеющей стали и из стали оцинкованной. Они пришли на смену широко использовавшемуся до недавних времён кирпичному дымоходу. Какой материал лучше? Большинство домашних мастеров отдают предпочтение сэндвич-трубе из нержавейки. И на то есть веские причины.

  1. Высочайшая стойкость к коррозии. С этой точки зрения конкурентов у продукции данного вида просто нет.
  2. Легко переносят воздействие высоких температур. Даже регулярный прогрев парилки до максимально возможной температуры на материале негативно не отразится.
  3. Продолжительный срок службы. Это – следствие указанных выше качеств.
  4. Привлекательный внешний вид. Такая характеристика для многих людей имеет первостепенное значение.

Если же говорить об оцинкованном покрытии, то похвастать такими свойствами оно не может. Однако стоят сэндвич-трубы из оцинковки значительно меньше. При выборе этот фактор нередко является решающим.

Планируя установку сэндвич-трубы в бане для отвода дыма, вы должны знать предъявляемые к ней требования. Коротко звучат они так:

  • площадь сечения должна превышать значение данного показателя отводящего патрубка, либо быть равной ему, но не меньше;
  • в готовой конструкции не должны присутствовать уступы, и располагать её необходимо вертикально. Допускается отклонение максимум на 30?. Что же касается горизонтального смещения, то оно не должно превышать 1 метр;
  • если кровля изготовлена из горючих материалов (например, черепица из дерева или битум), на окончании дымовой трубы необходимо устанавливать оборудованный сеткой трубный дефлектор. Размер ячеек сетки – до 5x5 миллиметров;
  • места прохода труб сэндвич для бани через перекрытия следует обработать термоизоляционными материалами;
  • когда предполагается создание горизонтальной шахты, её длина не должна превышать 1 метр;
  • стыковать элементы в плоскости перекрытий и кровли не допускается. Причина данного требования заключается в том, что иногда требуется проводить проверку этих мест. Поэтому необходимо обеспечить их визуальную доступность.
  • соприкосновение дымохода с другими коммуникациями (газопровод, электропроводка, вентиляция и т.д.) категорически запрещается;
  • также запрещено использование сэндвич трубы в роли первого элемента при организации подключения к патрубку.

Труба должна располагаться вертикально, только в этом случае будет обеспечена тяга

Монтаж дымохода из сэндвич труб

Необходимые инструменты и материалы

Рассмотрим, как установить сэндвич трубу в бане своими силами и что для этого потребуется. Список необходимых материалов и инструментов выглядит так:

  • в первую очередь сами трубы в ранее определенном количестве;
  • элементы для обустройства перехода через потолок и крышу: проходной узел и кровельный фартук. Эти элементы можно приобрести или изготовить самостоятельно;

Элементы для перехода через крышу

теплоизолятор, в качестве которого может быть применена базальтовая вата или керамзит;

Наиболее популярный утеплитель – базальтовая вата

тройники, переходники. При обустройстве изгибов трубопровода;

Следует помнить, что для обеспечения тяги длина горизонтального участка дымоходного канала не должна быть более 1 м.

  • хомуты для стяжки стыков труб и крепления трубопровода к стене. Крепежные элементы рекомендуется располагать через 1,5 м или в местах разветвления труб. Для повышения устойчивости стыков применяются жаропрочные герметики;
  • окончанием дымохода является оголовок, предотвращающий попадание осадков;

Набор сэндвич элементов для сборки дымохода

инструменты: лобзик, дрель, шуруповерт, стамеска, отвертка, строительный уровень, рулетка.

Этапы установки дымохода

Установка сэндвич трубы в бане начинается с подготовки и обустройства проходных отверстий. Для этого в потолке и крыше выпиливаются отверстия размером на 20-30 см больше, чем внешний диаметр трубы. При необходимости выставляются дополнительные балки, поддерживающие потолок или крышу.

В потолок и внутреннюю часть крыши устанавливаются проходные узлы. Свободное пространство заполняется теплоизолятором. Такие параметры утверждены правилами пожарной безопасности дымоходов.

Правильно подготовленные переходы

Далее производится сборка дымохода. При этом следует руководствоваться правилами:

  1. начинается сборка с выхода из печи. Для более быстрого прогрева парного помещения рекомендуется первой устанавливать обычную трубу, а сэндвич трубы начинать подсоединять за 25-30 см до потолка;

Рекомендованное расположение труб

  1. в проходах между потолком и крышей не должно быть стыков труб. Если этим правилом пренебречь, то в случае деформации или повреждения стыка найти его будет достаточно сложно;
  2. собирать сэндвич трубы рекомендуется «по дыму». Сборка «по конденсату» приемлема только для дымоходов с небольшими температурами;

Способы сборки сэндвич труб

  1. места стыков труб обрабатываются герметиком и фиксируются хомутами;

Обустройство стыков труб

  1. наружу труба выводится в ранее рассчитанном размере. Отклонение от чертежа даже на несколько сантиметров может привести к ухудшению тяги;

Вывод трубы

  1. на крыше в обязательном порядке устанавливается фартук, препятствующий попаданию осадков внутрь бани.

Сэндвич трубы, благодаря своему небольшому весу и конструкции, значительно облегчают монтаж дымохода. Поэтому, руководствуясь простыми правилами, все работы можно провести самостоятельно. Также рекомендуем ознакомиться с предложенным видео.

Основные этапы расчета ?

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

расстояние между коньком и местом выхода трубывысота дымохода
1.до 150 смвыше конька самое меньшее на 50 см
2.150–300 смверхушка трубы вровень или выше  конька
3.более 300 смвровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10?

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

  • меньше 3500 Вт — 14 x14 см;
  • 3500–5200 Вт — 14x20 см;
  • 5200–7200 Вт — 14x27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем  Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

  • неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
  • при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Недостатки и достоинства

Первый недостаток – стоимость. Сэндвич дымоходы из нержавейки используются в банях, где котлы работают на твердом виде топлива. Но не каждый хозяин может позволить себе такую роскошь.
Еще один недостаток – это срок службы. Кирпичные или бетонные дымоходы служат намного дольше, чем сэндвич дымоходы. Однако о сроке службы поговорим отдельно.

Конструкция состоит из нескольких труб. При резком перепаде температуры дымоход может быть разгерметизирован, а значит, — испорчен.

Но как уже указывалось, преимуществ гораздо больше. На их фоне недостатки являются незаметными. Прежде всего, нужно отметить простоту монтажа сэндвич дымохода. Установить его может любой человек – без помощи профессионала. Для конструкции не нужно создавать фундамента, так как она довольно легкая.

При доставке не появляется никаких сложностей. Сэндвич дымоход состоит из нескольких секций, которые быстро разбираются и также складываются в единую систему. На рынке существует большой выбор дымоходов. Это значит, что можно создать любую форму конструкции. Если одна секция дымоходы выходит из строя, то ее без проблем можно заменить новой деталью. Внешний слой труб не нагревается сильно за счет теплоизоляционного слоя. Не образуется конденсат и не создается угроза пожара.

Внутри сэндвич дымоход имеет абсолютно гладкую поверхность. Благодаря этому внутри дымохода не собирается сажа, а также не создается закупорочных зон. Его легко чистить. Вообще обслуживание дымохода занимает несколько минут. Необходимо лишь удалить сажу и слить конденсат. Эстетичный вид изделия позволяет устанавливать его не только наружи, но и внутри дома.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Виды дымохода в бане

Дымоход — это инженерная система, предназначенная для отвода продуктов сгорания топлива, которые представляют опасность для конструктивных элементов здания и людей, посредством естественной или принудительной тяги на безопасную высоту. В функции дымохода входит защита горючих элементов зданий от раскаленных газов и химически агрессивного конденсата, людей от дыма и угарного газа.

Дымоходы различаются по материалу и типу конструкции.

Классификация по материалам

Канал для отвода дыма может быть из нескольких материалов. Основными являются:

кирпич. Позволяет получить красивый дымоход с хорошей тягой. Но сложить печку с дымоходом сможет не каждый домашний мастер. Чаще всего нанимается профессиональный печник, которых на территории страны осталось не так много. Дополнительным минусом служит более высокая цена на возведение;

  • стальные трубы. Металл активно осаждает сажу на своей поверхности. Поэтому нужны качественные дрова: ольха, дуб. Береза и хвойные породы при сгорании выделяют много смолистых веществ (береза — деготь), которые и забивают дымоход. Проблему сажи можно решить несколькими способами: почистить — самое простое решение, протопить осиновыми дровами — осевшие на стенках труб вещества перегорят без воспламенения и сползут вниз, использовать специальные химические добавки в огонь, после чего сажа мелкой пылью осядет на дно трубы (на заметку: дна трубы нет только в русских печах);
  • сэндвич трубы. Наиболее оптимальный вариант для монтажа дымохода. Отличаются простотой монтажа, довольно привлекательным внешним видом и доступной ценой. Продаются комплектами. При необходимости удлинения трубы всегда можно купить вставку;

асбоцементные трубы. Имеют высокий уровень пожарной безопасности и доступную цену. Главный недостаток — большой вес, требующий отдельного фундамента, т.к. ни одна стена не выдержит нагрузку.

При этом фундамент съест всю экономию средств, полученную при приобретении асбоцементного материала.

По типу конструкции

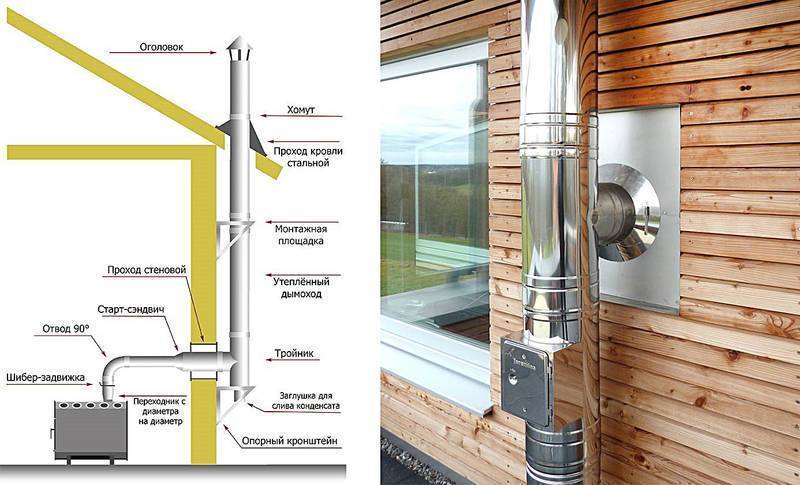

В банях используется всего два вида конструкций дымохода: вертикальный (внутренний) и через стену (внешний) (отличия хорошо видны на рисунке, расположенном ниже).

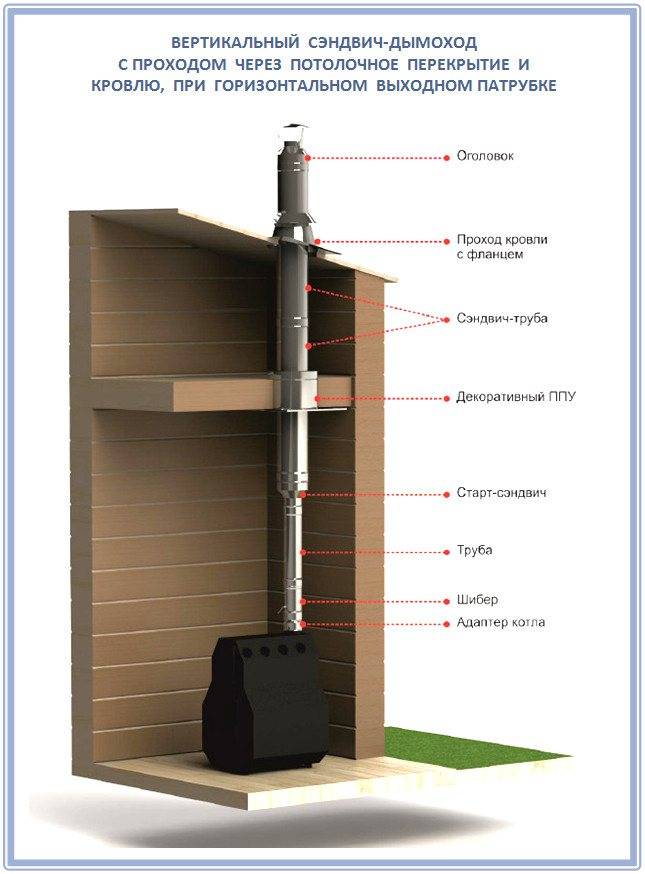

Вертикальный (он же внутренний). Так называют трубу для вывода горючих газов во время горения дров, установленную вертикально непосредственно на печь. У нее много плюсов при минимуме недостатков:

  • более низкая стоимость установки;
  • прекрасная тяга, позволяющая экономить дрова;
  • возможность расположить камни ближе к потолку, что улучшает качество пара и микроклимат, а также закрыть их футерованным кожухом (продлевает время принятия банных процедур при заглушенной печи).
  • сложно монтировать и обслуживать;
  • есть минимум две точки прохождения рядом с горючими материалами;
  • без навыков сложно обеспечить герметичность прохода трубы через крышу: во время дождя может подтекать.

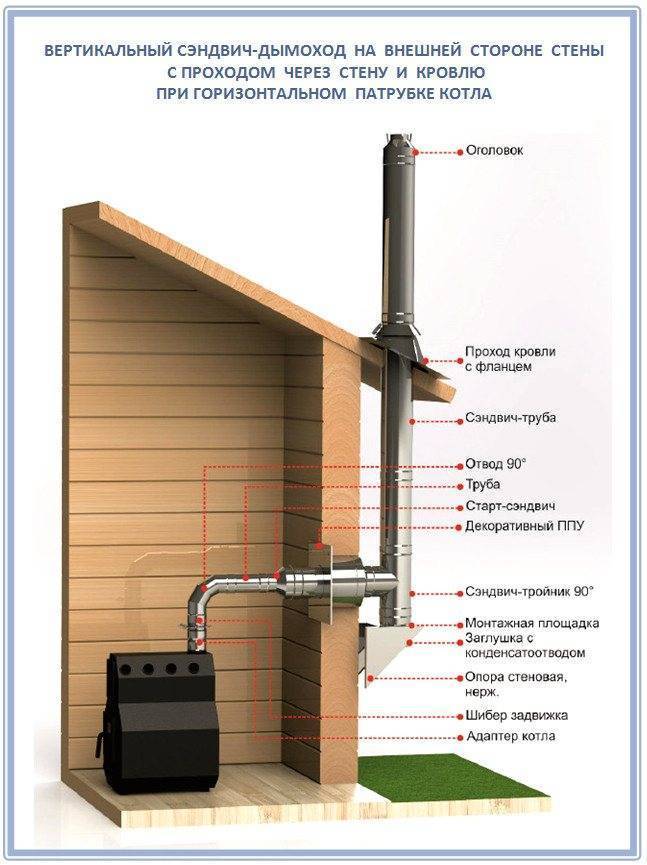

Внешний (через стену). Технология монтажа дымохода через стену более простая, что позволяет многим домашним мастерам выполнить весь комплекс работ самостоятельно. У конструкции есть сильные и слабые стороны. При этом некоторые недостатки для любителей пара могут стать критическими.

Но об этом в следующей главе.

Проход дымохода в бане через кровлю

  1. Убедитесь, что расстояние от трубы до стены перекрытия — не менее 130 мм.
  2. Из стального листа вырежьте подкрышный лист. Он представляет собой лист с внутренним отверстием, равным диаметру трубы, и размерами, большими проема в перекрытии.
  3. Оденьте подкрышный лист на трубу.
  4. Проденьте один конец трубы в проем кровли со стороны чердака, другой конец установите в нижнюю трубу.
  5. Со стороны крыши установите на трубу свинцовую основу (угловую крышную разделку), опустите ее на крышу. Постучите по основе молотком и подгоните к поверхности круши.
  6. Со стороны чердака заполните щели между трубой и перекрытием базальтовым картоном и базальтовой ватой.
  7. Поднимите подкрышный лист до упора вверх и закрепите саморезами по дереву.
  8. Чтобы обеспечить герметизацию соединения, покройте место стыка кровельным битумным герметиком на резиновой основе.

Актуальность конструкции

Каждый источник тепла, использующий энергию сгорающего топлива, обременён двумя серьёзными проблемами:

  • пожароопасность;
  • тепловое расширение.

Таким образом, создаваемый канал должен переносить на наружную поверхность минимально возможное количество тепла. Также следует минимизировать степень теплового расширения конструкции. Строительство дымохода из сэндвич-труб для бани полностью реализует эти оба требования, поэтому использование подобной продукции весьма разумно. Но этим её достоинства не ограничиваются: постройка приобретает эстетичный внешний вид не в ущерб функционалу. Кроме того, лёгкость монтажа позволяет не привлекать мастеров со стороны.

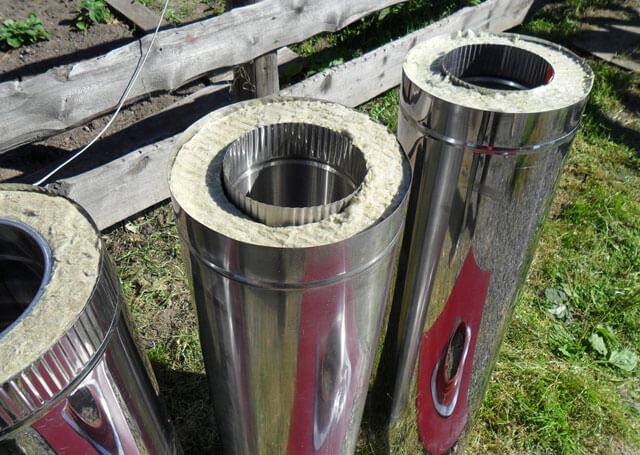

Сендвич — это двустенная утепленная труба, чаще всего она производится из нержавеющей стали

Производятся двустенные дымоходы  во многих исполнениях. Отличаются они материалом труб, типом и толщиной изолятора, диаметрами и т.д.

Как прочистить трубу

А в других случаях следует применить механический способ очистки. При этом используется специальный скребок и жесткая щетка со звеньевой ручкой. Очистка трубы осуществляется с крыши, что становится причиной попадания большого количества сажи внутрь. Рекомендуется накрыть топку плотной тканью, затворить все двери и окна и прикрыть мебель.

Следующий способ не требует защиты от сажи и является более щадящим. Печь протапливают дровами из осины, которые выделяют много тепла и усиливают тем самым тягу, таким образом, труба самоочищается. Рекомендовано проводить очистку трубы осиновыми дровами раз в 12 месяцев.

Существует очистка при помощи различных химикатов, однако при таком варианте возникает опасность для окружающей среды.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
