Схема разводки электропроводки дома и квартиры

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Правила разбивки

Правильным разделением электропроводки в доме и квартире на сегодняшний день является проведение для каждой комнаты отдельной линии для розеток, отдельной для освещения.

К тому же отдельной линией проводят кабель к мощным потребителям. Чтобы наглядно разобраться и понять, что такое разделение электрики на группы, рассмотрим графические изображения. Представлена электрическая план-схема:

В данной схеме трехфазный ввод в дом распределен по группам электропотребителей. В качестве вводного кабеля, от счетчика, используется ВВГнг 5*10, пять жил сечением 10 квадратных мм. Для защиты ввода в щит установлен автоматический выключатель ВА 40 А.

Первая группа (подключена от фазы L1) — это освещение, устанавливается автомат 10 А, провод на на них ВВГнг 3*1.5 мм. Вторая — это потребители санузла и ванной, установлено устройство защитного отключения, УЗО 10А-10mA. Вообще можно до 30 мА, но не более (глава 7.1. ПУЭ п. 7.1.82). Связанно это с высокой влажностью и большой вероятностью электротравматизма при эксплуатации электроприборов. В качестве силового провода задействован ВВГнг 3*2.5 мм, который также запитан от первой фазы L1. Третья — розетки комнат. Для их защиты установлен автомат на 16 А, а питание подходит с фазы L2. Делается это для равномерной нагрузки на трехфазную сеть. Провод для третьей ветки электропроводки также берут ВВГнг 3*2.5 мм. Розетки для четвертой группы (кухня и коридор) запитаны от фазы L3. Автоматический выключатель на 16 А защищает провод ВВГнг 3*2.5 мм. Пятая ветка — питание электроплиты, задействованы три фазы, ноль и заземление. Для подключения используют провод ВВГнг 5*6 мм (согласно СП 256.1325800.2016 п.10.2), для защиты установлено УЗО 32 А — 30 mA.

Данная схема разделения проводки на группы приведена в качестве примера, для помощи домашним мастерам разобраться и на примере помочь научится читать схемы, а также составлять их, исходя из собственных наработок. В качестве недорогого и простого решения разбивки электропроводки для хрущевки, можно использовать схему приведенную ниже, с распределенной нагрузкой на потребителей.

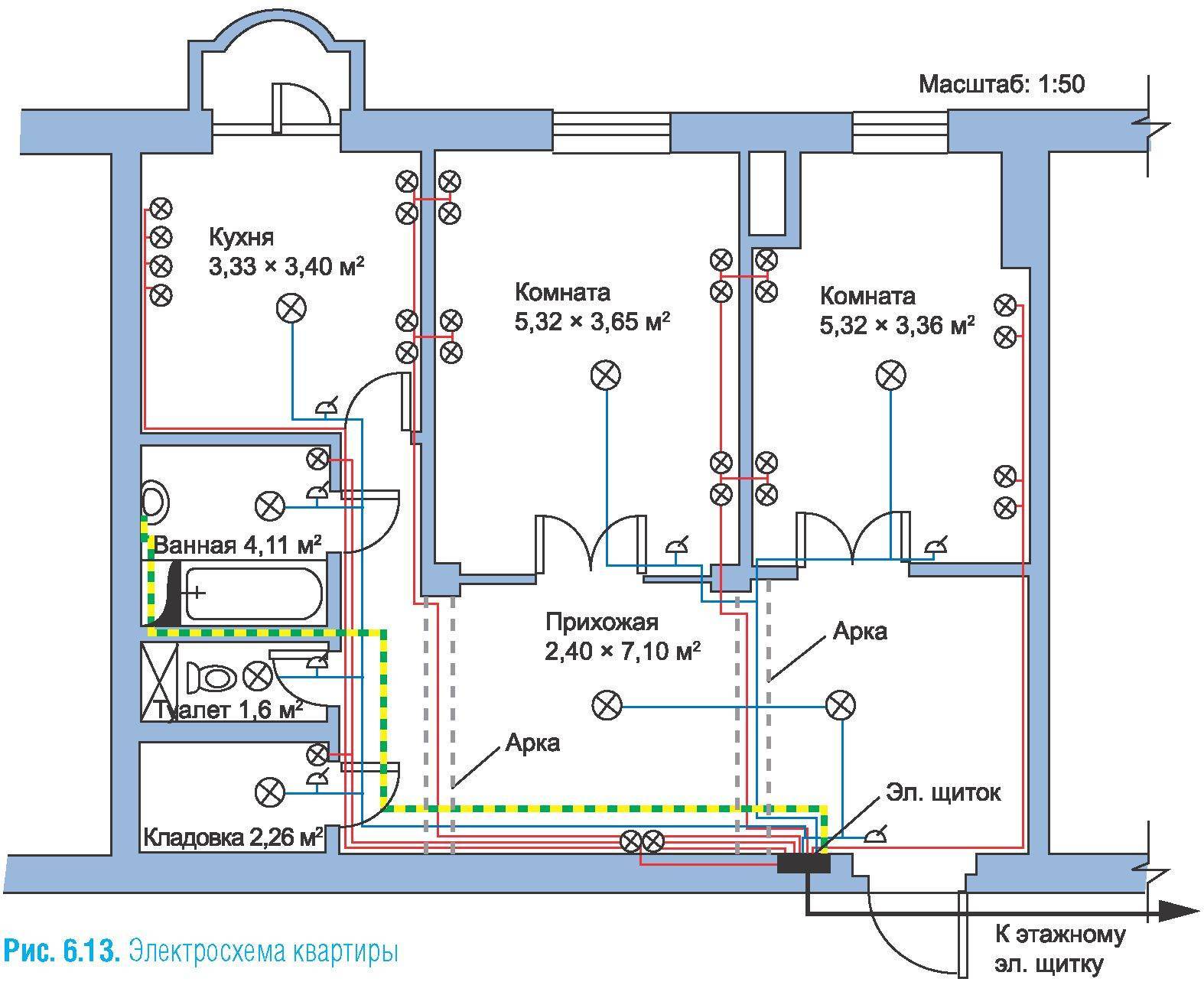

Также добавлено визуальное изображение, план-схема проводки на плане квартиры. При вновь проложенной электропроводке необходимо составлять подобную схему распределения, для того чтобы в дальнейшем облегчить поиск неисправности или же модернизацию проводки, добавление точек потребителей.

Чтобы закрепить прочитанный материал, предлагаем вам ознакомиться с видео уроками, на которых доходчиво и наглядно демонстрируется, как разделить проводку в квартире или доме на линии:

Вот собственно и все, что мы хотели рассказать вам о правильном разделении электропроводки на группы. Надеемся, предоставленные примеры помогли вам понять, зачем нужна разбивка электрики и как ее правильно осуществить!

Будет интересно прочитать:

Цивилизованная жизнь невозможна без большого количества электроприборов. Кроме лампочек «Ильича» в современных домах и квартирах используются кондиционеры, стиральные и посудомоечные машины, бойлера, компьютеры и другие электроустановки. Суммарная мощность этой аппаратуры постоянно растёт, что повышает требования к электропроводке.

При прокладке электропроводки потребителей желательно разделить на группы. Это позволяет уменьшить сечение кабелей, упростить монтаж и выбрать защитную аппаратуру (автоматы, УЗО), соответствующую типу и мощности нагрузки.

В этой статье рассказывается о том, как разделить электропроводку на группы и правильно выбрать автоматические выключатели.

Проект и расчетная схема электропроводки

Разработать проект проводки в панельном доме можно собственноручно, соблюдая требования по подбору материала (марка и сечение провода, номинальные значения напряжения и тока, эксплуатационные характеристики и правила размещения электрических проводов и приборов).

При проектировании электропроводки, необходимо минимизировать затраты на монтаж, потому что это в ваших интересах.

Проектирование проводки электрической в панельке производим с учетом эксплуатационных условий:

Выбора сечения кабеля и типа проводника

Заземления бытовых приборов

Мощности приборов

Применения защиты.

Правила монтажа электропроводки

Качественную электропроводку можно сделать, если придерживаться следующих правил:

1. Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
2. Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм2) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

1. Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
2. Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.

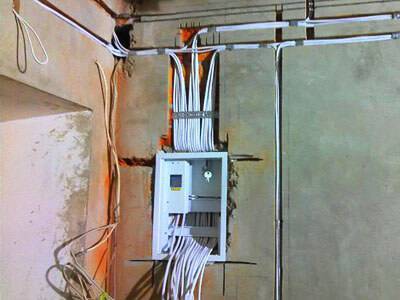

3. Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
4. Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м2. Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
5. Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
6. В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
7. Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
8. Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
9. Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
10. Скрытую проводку рекомендуется проложить в трубах или гофрах, чтобы при необходимости можно было заменить.

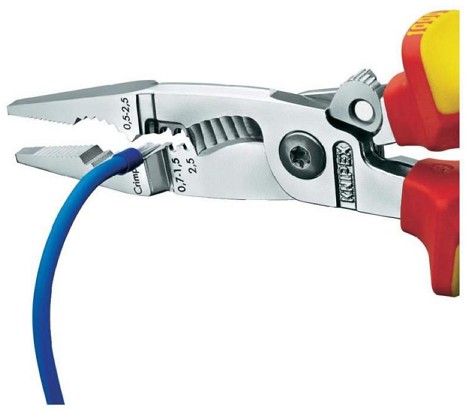

11. Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

1. Во время работ с проводкой электричество в помещении отключается.

Подробнее о заземлении

Защитное заземление конструктивно представляет собой преднамеренное соединение нетоковедущих частей, рискующих оказаться под напряжением в случае пробоя, с землей. Защитное заземление, которое следует отличать от рабочего заземления, включает следующие элементы:

• заземлитель – совокупность проводящих частей соединенных между собой. Заземлитель может быть выполнен в виде обычного металлического стержня или группы элементов специальной формы;
• заземляющий проводник, предназначенный для соединения заземляемых конструкций, цепей или отдельных элементов непосредственно с заземлителем.

Минимальное сопротивление заземляющего проводника обеспечивает протекание тока, в случае пробоя, непосредственно по нему, а не через тело человека, которое обладает большим сопротивлением.

Если постройка многоквартирного дома была выполнена после 1995 года, то здесь вероятнее всего реализована система заземления по схеме TN-S, в которой на протяжении всей цепи нулевой и заземляющий проводники разделены. Заземляющий провод уходит в землю на питающей дом трансформаторной подстанции.

Если же здание построено гораздо раньше, то отдельное заземление, которому раньше не придавали значения, здесь отсутствует. Нулевой проводник объединен с защитным заземлением по схеме TN-C. При пробое нулем станет тот, кто первый прикоснется к электроприбору. Вся надежда на устройства УЗО и автоматы с предохранителями.

Лучшим вариантом станет модернизация общей электропроводки в доме: на главном водно-распределительном щитке устанавливается шина заземления, от которой пробрасывается провод, уходящий в землю и соединяемый с разрядником. После этого остается сделать разводку новых проводов по квартирам щиткам и далее по квартирам, предварительно соединив их с заземляющей шиной.

Для чего нужна схема разводки электричества

Если нет желания постоянно менять отделку стен, чтобы покрывать кабели в различных местах, рекомендуется нарисовать чертежи всех важных электрических объектов до отделки квартиры или возведения дома: розетки, выключатели, распределительные щиты с УЗО, осветительное оборудование. Основная задача — разбить кабели на отдельные схемы, чтобы рационально разделить нагрузку, создать системы обеспечения безопасности и управления и, в конце концов, принять все меры для обеспечения комфорта.

При создании схемы требуется брать во внимание следующие факторы:

• Автоматическая защита установлена в распределительном электрощите. Работа подавляющего большинства бытовых приборов и безопасность пользователя зависима от ее качества и правильной установки.
• Провода и кабели должны быть с правильным сечением и обладать достаточными изоляционными характеристиками.
• Выключатели с контактами хорошего качества и безопасным корпусом.
• Основными элементами в частном доме являются устройство входа и шнур питания от устройства к щиту. Необходимо использовать автоматические выключатели для регулирования потребляемой мощности и, при необходимости, отключения всего электропитания в доме.
• Счетчик обычно располагается сразу после места установки автомата.

Как можно произвести монтаж электропроводки

Самостоятельный электромонтаж проводки можно произвести открытым и скрытым способом. Процесс прокладки при открытом электромонтаже осуществляют прокладкой кабеля в гофротрубе. Скрытый монтаж осуществляют прокладкой проводов в стенах или под поверхностями.

В качестве скрывающих поверхностей могут быть подвесные элементы, пространства под покрытие пола или плит. Естественно, выбор способа монтаж проводки регламентируется нормативными документами, подтверждающими целесообразность его применения.

Подскажем, что замена старой электропроводки в доме полностью обойдется дешевле, нежели частичная замена аварийных участков.

Полезные советы

Не рекомендуется производить прокладку линий по «короткому» отрезку или по касательной. Согласно нормативам и правилам, осуществлять электропроводку рекомендовано вертикально вдоль стен или под углом 90 град к стене.

Таким образом, разработка схемы электропроводки и замена старой проводки требуют значительного расхода материала и трудоемкого процесса монтажа.

Но на практике правильно выполненный монтаж своими руками позволит сэкономить затратную материальную часть.

В любом доме постройки советских времён рано или поздно придётся делать капитальный ремонт, в том числе и домашней электросети. Во-первых, старая сеть уже не справляется с современными нагрузками. Во-вторых, выполнена она была алюминиевыми проводами, которые сейчас повсеместно меняют на медные. Замена проводки в панельном доме представляет определённые сложности. Здесь не так-то просто перенести розетку или выключатель в любое удобное для вас место. Тем не менее сложности эти чисто физического характера, что касается электрической части, то она ничем не отличается от монтажа проводки в обыкновенных домах. Так что вполне можно обойтись без профессионального электрика, выполнив ремонт проводки своими руками.

План электропроводки

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

Вычисление нагрузки

Для расчета общей нагрузки, создаваемой установленными электроприборами, следует предварительно узнать мощность приемников, ток по номиналу и напряжение магистрали.

В большинстве случаев при внутреннем разделении квартирной сети на группы надлежит учитывать, что на каждую магистраль необходимо размещать автомат с номиналом не менее 25 А.

Исключением из этого правила является выделение линии для розеток и осветительных приборов. В такой сети достаточно установить автомат с номиналом на 16 А.

Однако в случае монтажа 25 ламп и розеток надлежит устанавливать представленный выше классический вариант устройства защиты.

Как формировать группы потребителей

Электропроводка по группам делится на стадии проектирования. Перед началом этой работы необходимо на плане квартиры отметить расположение розеток, светильников и мощных электроприборов с указанием мощности и потребляемого тока.

Кроме необходимых, целесообразно добавить несколько запасных розеток. Рано или поздно они обязательно понадобятся. Количество розеток в комнатах должно быть достаточным для того, чтобы исключить использование тройников и удлинителей. Вместо этого устанавливаются двойные розетки или розеточный блок

Важно ! Стандартные бытовые розетки рассчитаны на ток 16А, но общий ток электроприборов, подключемых к двойной розетке или розеточному блоку не должен превышать эту величину. Это связано с сечением подводящих кабелей. При отсутствии в наличии каких-либо электроустановок отмечается место предполагаемого монтажа

Если этого не сделать, то при установке новых электроприборов придётся долбить стены и прокладывать дополнительную проводку

При отсутствии в наличии каких-либо электроустановок отмечается место предполагаемого монтажа. Если этого не сделать, то при установке новых электроприборов придётся долбить стены и прокладывать дополнительную проводку.

Электропроводка по группам делится по определённым правилам:

1. Для розеток рассчитывается суммарный ток аппаратов. Если он превышает 25А, то такую группу следует разделить на две и подключить медным кабелем сечением 2,5мм?. Опуск к отдельным розеткам выполняется проводом 2,5мм?.
2. Освещение прокладывается проводом сечением 1,5мм?, для подключения отдельных светильников и выключателей также применяется кабель 1.5 мм?. Номинальный ток автомата освещения 10А.
3. Электроприборы мощностью более 3,5кВт подключаются отдельным кабелем и автоматическим выключателем. Сечение провода и номинальный ток автомата определяются мощностью устройства.
4. Электропроводка в санузле и других влажных помещениях должна быть отдельной группой. Она подключается через УЗО с током срабатывания (утечки) 10мА . Если таких помещений несколько и находятся рядом, то они подключаются вместе.
5. Для каждой из групп рассчитываются суммарный ток электроприборов и, исходя из этого, выбираются автоматические выключатели и УЗО. Ток утечки дифавтоматов (УЗО) в обычных помещениях должен быть не более 30мА .

Современная электрическая разводка

Этапы замены проводки

Сигналом о необходимости проведения монтажа новой проводки служат следующие признаки:

• Стены пробивает током;
• При включении нескольких бытовых приборов, постоянно выбивает пробки;
• Розетки искрятся и оплавляются;
• Присутствие специфического запаха гари.

Кроме этого, установка мощных бытовых приборов (бойлер, стиральная и посудомоечная машина и другие), также может требовать прокладки отдельных линий.

Замена электрики в “хрущевках” выполняется поэтапно.

1. Расчет сечения электрического кабеля. Для этого нужно определить суммарную потребляемую мощность всеми электроприборами и оборудованием, плюс 20-30% запаса.
2. Выбор и покупка всех элементов электропроводки. Это могут сделать заказчики самостоятельно или заказать у специалистов. Второй вариант является более предпочтительным, так как многие мастера имеют персональные скидки в строительных гипермаркетах и специализированных магазинах, а также лучше ориентируются в производителях.
3. Составление актуальной схемы.
4. Полное обесточивание квартиры.
5. Демонтаж старой проводки.
6. Дополнительное штробление стен (при необходимости), установка выключателей, евророзеток, распределительных коробок, автоматов.
7. Прокладка кабеля и поочередное подключение, согласно составленной схемы.
8. Подключение электроавтоматов.

Как правильно выполнить разводку электрической проводки

Как быть с вводным автоматом

При проектировании электропроводки и разделении потребителей на группы неопытные электромонтажники задаются следующим вопросом. При необходимости установки в электрощитке 4 автоматических выключателей для розеток 16А и 2 автоматов для внутреннего и наружного освещения 10А суммарный ток этих устройств составит 84А, что намного превышает номинальный ток вводного автомата, который составляет 40А, а иногда даже 25А.

Может быть при разделении электропроводки по группам необходимо заменить автомат на более мощный?

Менять вводной автоматический выключатель на более мощный нельзя по нескольким причинам:

• На каждую квартиру или частный дом электрокомпания выделяет определённую мощность, которая ограничивается вводным автоматом. Это делается для того, чтобы не перегружать питающие трансформаторы и вводные кабеля, в том числе в подъезде.
• Номинальный ток защитных устройств должен соответствовать сечению проводов. Замена этих аппаратов на более мощные без замены вводного кабеля может привести к перегреву проводов и аварии.
• Во многих случаях электрокомпания устанавливает вводной автомат в отдельном опломбированном щитке. Самовольное снятие такой пломбы приведёт к проблемам с электрокомпанией и большому штрафу.
• При установке электроотопления или электроплиты необходимо получить разрешение на увеличение потребляемой мощности. При этом производится замена вводного автоматического выключателя и кабеля.

Информация ! При значительном увеличении потребляемой мощности целесообразно заменить однофазный ввод 220В на трёхфазный 380В и подключить группы равномерно к разным фазам.

На самом деле при разделении электроприборов на группы нет необходимости менять вводной защитный автомат. Номинальный ток автоматических выключателей отдельных групп показывает не постоянный, а максимально допустимый ток. Например, в группе комнатных розеток устанавливается автомат 16А, а общий ток телевизора и зарядных устройств мобильных телефонов менее 1А. Даже устройства большой мощности работают не всё время, а с перерывами.

Проблемы могут возникнуть при одновременном включении стиральной и посудомоечной машин, особенно вместе с электродуховкой и электрочайником.

В этом случае суммарный ток достигнет 2кВт (чайник) + 2,5кВт (посудомоечная машина) + 2,5кВт (стиральная машина) + 1кВт (электродуховка) = 8кВт или, в сети 220В, 36А. При работающем бойлере или кондиционере это приведёт к перегрузке сети и срабатыванию автоматического выключателя. Поэтому такие мощные электроприборы необходимо включать по очереди.

Преимущества и недостатки

Разделение потребителей на группы имеет преимущества перед подключением всех устройств к одному автомату:

• уменьшение сечения кабелей;
• повышение безопасности жильцов дома;
• упрощение ремонта;
• при аварийном отключении одной из групп остальные остаются в работе;
• отсутствие необходимости производить полное отключение для ремонта.

Кроме достоинств, разделение имеет недостатки:

• усложняется расчет электропроводки;
• увеличиваются габариты и стоимость электрощитка.

Усложнение вводного щита и монтажа электропроводки при разделении на группы оправдывается удобством дальнейшей эксплуатации и ремонта.

Создание схемы

Подробно правила составления схемы электропроводки предоставлены в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Вкратце расскажем самое основное, что нужно знать. Для того, чтобы начертить схему электропроводки, необходимо сначала предусмотреть места нахождения следующих элементов в частном доме:

• определить, где входит вводной кабель и где будет расположен электрощит;
• автоматика (УЗО, автоматический выключатель, реле напряжения, дифавтоматы, возможно УЗИП);
• мощная бытовая техника (к примеру, стиральная машина, электрический котел, кухонная плита), т. к. для нее нужна отдельная силовая линия;
• потолочные светильники;
• розетки, выключатели, распредкоробки.

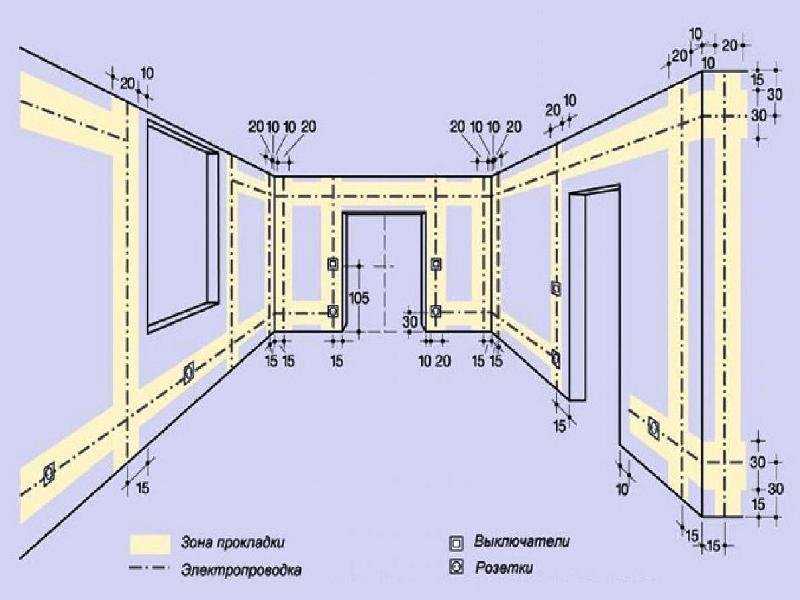

Следует отметить следующие требования и рекомендации при создании схемы разводки электрики в доме:

1. Провода должны проходить по стенам и потолку только строго вертикально и горизонтально. Поворот должен осуществляться под прямым углом. Можно также провести электропроводку по полу, если использовать специальный электротехнический плинтус.
2. Место прокладки проводки по стене должно находиться на расстоянии 20 см от потолка, при этом к местам установки розеток и выключателей линии опускаются строго вниз.
3. От дверных и оконных проемов сеть должна проходить на расстоянии 10 см.
4. Выключатели необходимо делать на расстоянии 80 см (либо 150 см) от пола, со стороны дверной ручки.
5. Монтаж розеток осуществляется на расстоянии 30 см от пола, при этом над кухонной столешницей розетки необходимо устанавливать на высоту 10 см.
6. В комнатах с повышенной влажностью выключатели и розетки размещать не рекомендуется. Согласно «ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения». Лучше всего вывести все необходимые элементы за пределы комнаты. Если вы хотите разместить розетки и выключатели в ванной – ознакомьтесь со статьей: https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.

На основании рекомендаций переходите к созданию своего собственного проекта разводки электропроводки.

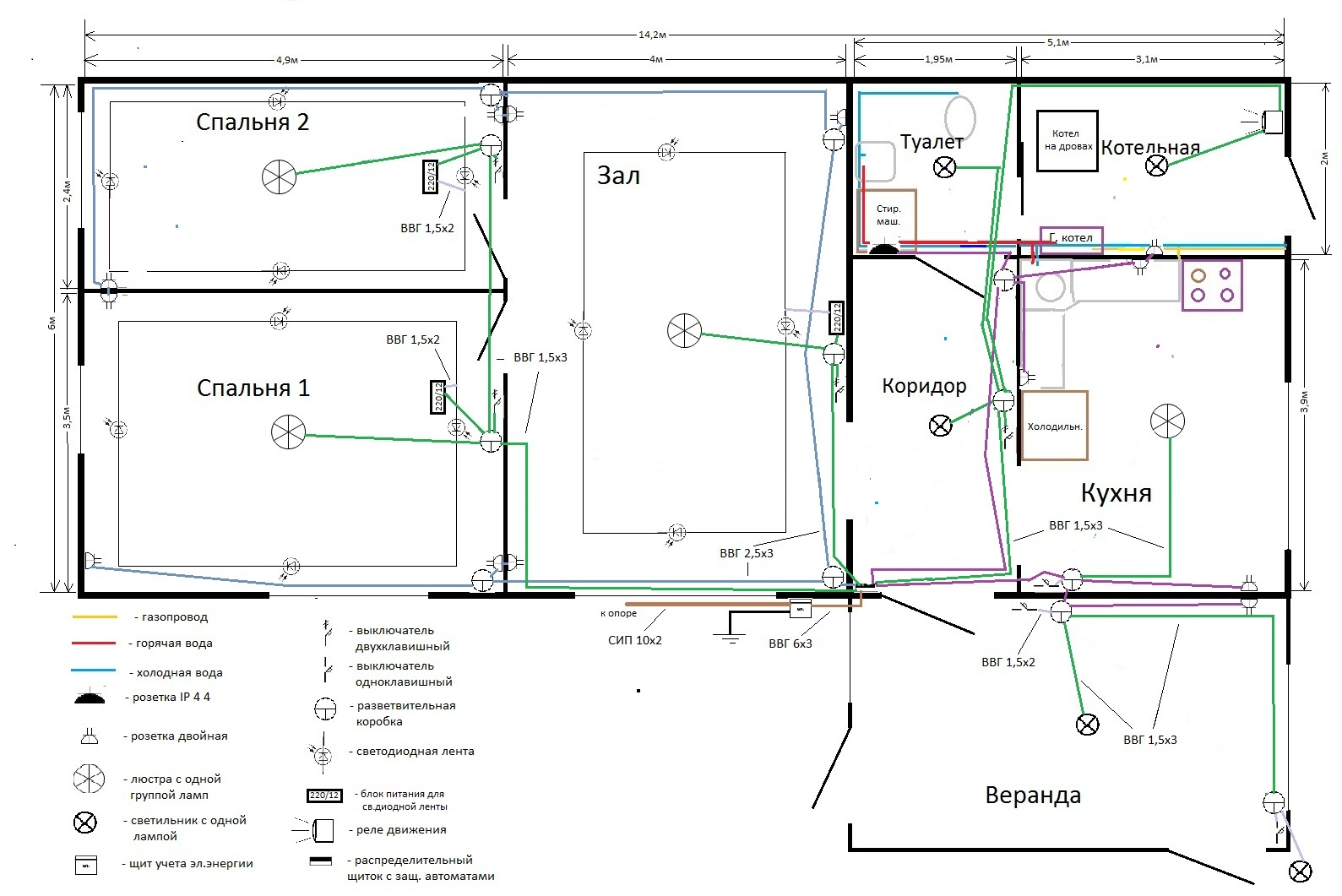

Можете в качестве примера использовать одну из следующих схем монтажа проводки в жилом доме:

Лучше всего для таких целей использовать ксерокопию плана своего дома, т. к. в данной документации соблюдены точные размеры комнат и места размещения окон, дверей, стенок.

После того, как проектная схема будет сделана, переходим к разметочным работам.

Шаг №3 — Подготовка к монтажу

После нанесения меток всех точек со схемы можно приступить к подготовке монтажа электропроводки своими руками.

Разметка

С помощью длинной линейки, троса или лазерного уровня на стенах и потолках рисуют линии. Они соединяют точки, в которых предполагается установка распределительных и установочных коробок, для предстоящего штробления.

Штробление стен

Толщину канавки штробореза устанавливают исходя из диаметра гофры плюс толщины держателей, если применяются таковые, а не стяжки. Пару миллиметров необходимо добавить для надёжного сокрытия каналов последующей шпатлёвкой.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Электропроводка в старых домах. Типовые схемы электропроводки в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В предыдущей статье я рассказывал Вам про подготовку к замене электропроводки в квартире. Вот ссылочка на  эту статью . Итак, приступим к дальнейшему изучению материала.

Но прежде, чем начать изучение новых схем, нужно хорошо познакомиться с существующими типовыми схемами и проектами.

Я еще раз повторю Вам, что для замены электропроводки в квартире необходимо разработать проект, и по-другому быть не может. Потому как возникает много немаловажных вопросов, которым необходимо уделить достаточного внимания:

• расчет мощности устанавливаемого оборудования
• выбор сечения проводов и кабелей
• выбор аппаратов защиты (автоматы, УЗО, дифавтоматы)
• выбор счетчика электрической энергии
• место установки квартирного щитка
• место установки розеток и выключателей
• др.

Вот несколько примеров для наглядности: проект электроснабжения офиса и проект схемы электропроводки магазина «Промтовары» .

В старых домах и квартирах существует несколько типовых схем.

1. Схема старой электропроводки в квартире с электрическими плитами

В этой схеме защитный проводник PE применяется только для электрической плиты. Для групповых линий он не используется.

Чаще всего питание электроплиты осуществляется трехжильным алюминиевым проводом сечением 4 кв. мм, например, АППВ (2х4), а питание  групповых линий – двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, АППВ (2х2,5).

Читайте статью о том, как  подключить электроплиту по современным нормам и требованиям.

2. Схема старой электропроводки в квартире с газовыми плитами

В квартирах с газовыми плитами защитный проводник PE вообще отсутствовал, а вводной кабель и групповые линии выполнялись двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, все тем же АППВ (2х2,5).

Рекомендую почитать Вам следующие статьи:

• схема этажного щита
• аварийное состояние подъездного щита (разбираем причины)

Недостатки старой электропроводки

В наших квартирах, построенных еще лет 20-40 назад, нормы и требования к электропроводке были другие, поэтому электропроводка выполнялась по старым требованиям:

• алюминиевыми проводами, рассчитанная не небольшие электрические мощности и нагрузки
• с системой заземления TN-C , т.е. отсутствие защитного проводника РЕ
• отсутствие защиты от поражения человека электрическим током ( дифференциальные автоматы , УЗО )

Эксплуатация старой электропроводки ОЧЕНЬ опасна для жизни человека. Не редки пожары из за коротких замыканий .

Если это Вам не безразлично на свою безопасность, то необходимо периодически проверять качество своей электропроводки. Вам в этом поможет любая электротехническая лаборатория  (ЭТЛ) по месту Вашего проживания. У нее для этого имеется ряд специальных приборов. Также необходимо в обязательном порядке переходить на систему заземления TN-C-S. Об этом читайте здесь .

Приведу наглядный пример: Вы  купили себе в квартиру ванну джакузи, стиральную машину или посудомоечную машину. Прочитали паспорт и инструкцию по эксплуатации, в которой говорится, что питание ванны должно осуществляться от сети 380/220 (В) с системой заземления TN-C-S (3-х проводная сеть — фаза, ноль и земля) и в линии обязательно должно быть установлено устройство защитного отключения (УЗО) или дифавтомат.

Замена электропроводки начинается с разметки новой проводки и расположение ЭУИ

Теперь время разметки. Единого стандарта, описывающего, на какой высоте нужно монтировать выключатели и розетки, сегодня нет, есть рекомендации. Однако кое-какие принципы желательно соблюсти.

Размещение розеток и выключателей

Единственное, что оговаривается жестко — расстояние розеток от сантехнических приборов в ванной, оно должно быть не менее 0,6 метра, отступ от дверей 10 сантиметров и расстояние от газовых приборов — 0,5 метра. Во всем остальном руководствуемся логикой и соображениями удобства.

Наиболее удобным сейчас считается условно «европейский» стандарт. По нему:

• кабель электропроводки проходит в 20 сантиметрах под потолком,
• выключатели монтируются на высоте 90 сантиметров,
• розетки в 30 сантиметрах от пола.

При этом, не учитывается размещение розеток под такие приборы, как стиральные машины, вытяжки, кондиционеры.
