Расключение кабеля для освещения в коробке: Как сделать своими руками – Инструкция

Составление схемы расключения

Главное – указать все электроприборы, осветительное оборудование и электромонтажные устройства, а также их мощность, напряжение и силу тока.

Добрый день, уважаемые читатели.

Эта статья является продолжением первой части . Если вы еще не читали первую часть, прошу вначале ознакомиться с ней. В данной статье будет рассмотрено проектирование и сборка щита «своими силами», основываясь на информации из первой части статьи и на конкретном примере с форума.

Итак, исходные данные:

  • Квартира однокомнатная, в новостройке, проводка от застройщика под полную переделку.
  • В этажном щите установлен автомат C40, этажный щит выполнен по «советской схеме», то есть в нем, кроме вводного, установлены два автомата – один на свет, один на розетки. Следовательно, существует необходимость прокладывать вводной кабель… Алиса планировала вводной кабель 3x6, но по рекомендациям на форуме он заменен на 3x10.
  • Бюджет позволяет установить три качественных УЗО и автоматические выключатели от известных европейских производителей. Но, в то же время, щит планируется без особых излишеств.
  • Реле напряжения предусмотрено. Так же, несмотря на наличие автомата в подъезде, Алиса решила добавить вводной автомат и в квартирный щит. Довольно многие так делают, хотя при простых схемах щитов считаю это несколько излишним.

Ниже представлен план квартиры «от застройщика» до перепланировки. Перепланировка предполагает разделение на спальню и зал (к сожалению, рисунка перепланировки нет).

Перечень линий, представленный Алисой, привожу уже в обработанном варианте, в виде таблицы, о которой писал в первой части статьи :

  • На линии освещения – кабель сечением 1.5 квадрата и автомат не более 10 ампер.
  • На линии розеток – кабель сечением 2.5 квадрата и автомат не более 16 ампер.
  • На варочную панель и проточный водонагреватель – кабель сечением 6 квадратов и автомат не более 32 ампера.
  • Линии разных типов не желательно смешивать друг с другом. Освещение можно объединить с розетками, но тогда автомат берется «по минимуму», то есть 10 ампер.

бытовой техникистиральные машинымощной болгаркой

Алиса выбрала себе характеристику С так как в Рязани, где она живет, автоматы с характеристикой B на складах – редкость, их следует заказывать и ждать (к сожалению, это актуально для многих городов в России). Именно по этой же причине многие выбирают именно С, потому что в магазинах их города другого нет. Другая причина – в том, что C стоит обычно чуть дешевле, чем B.

Но при этом есть же важный нюанс – в старом жилом фонде, сельской местности, гаражных кооперативах, то есть там где старая проводка, имеющая большое сопротивление, при коротком замыкании из-за высокого сопротивления проводки ток замыкания может быть недостаточным для сработки автомата с характеристикой C, что наверняка приведет к возгоранию проводки за время срабатывания второго защитного механизма автомата – теплового расцепителя.

Заключение

Следует понимать что архитектур щитов бывает великое множество и в статье представлена лишь одна из них. Разные мастера делают по-разному, я описал свое видение некоего «типового» решения.

Надеюсь, статья была для вас полезной

Спасибо вам за внимание

Электрический щиток – это серьезное устройство, которое распределяет электроэнергию по всему дому. Он выполняет множество функций по безопасности, защите проводки от перегрузок, и распределению энергии по всем потребителям.

Установка и подключение

Этапы установки

Все устройство, которые монтируют в электрический щиток, обладают унифицированными размерами, что значительно облегчает установку. Для главного крепления можно использовать DIN-рейку, которая сделана в виде металлического профиля. Посадочные места измеряют модулями. Эта единица соответствуют 1 единице места, которое занимает одноплюсный выключатель автоматического действия.

При расчете мест, которые будут использованы в щитке, следует учесть, что 2 модуля – это один двухполюсный автомат, а 3 модуля – один трехполюсный. При установке однофазного УЗО потребуется 2 модуля, а для трехфазного четыре. В один модуль вмещается один клемник, а для электрического счетчика может потребоваться от 6 до 8 модулей (все зависит от конструкции).

Для начала устанавливают вводное устройство для защиты в автоматическом режиме. После этого схема расключения кабеля может быть выполнена в двух вариантах:

  1. В линейной схеме все УЗО располагаются после вводного автомата, а после автоматические выключатели. В таком случае на линии будет трудно найти появившуюся неисправность.
  2. По групповой схеме сначала устанавливаем общее УЗО для группы, а уже после автоматы. В таком случае при аварии будет отключена одна группа, а остальные будут работать в обычном режиме.

Установку приборов проводят по общим правилам:

  • Провода внутри и на входе щитка должны быть одинакового сечения.
  • Каждый прибор должен быть размещен так, чтобы сверху был вход, а снизу выход.
  • Зажимать многожильные провода можно при помощи наконечников НШВИ.
  • Чтобы соединить в одной клемме два провода, воспользуйтесь наконечниками, которые предназначены для двух проводов.

Подключение проводов и кабелей в щитке

Для начала нужно снять изоляцию с жил. После этого можно начать соединять провода между собой. Если вы используете многожильные проводники, то будет удобно сделать все наконечниками с нужным вам сечением, опрессовка которых проводится пресс-клещами.

Технология расключения кабеля намного проще благодаря использованию специальных шин. У них есть плоские контакты, которые выглядят как штыри, которые соединяются с контактами. Эти гребенки выпускают не для всех типов приборов и не подойдут к другим моделям из-за другого шага штырей. Из-за этого  рекомендовано покупать единый набор и от одного производителя, чтобы в дальнейшем упростить себе работу.

Лишние провода срезают, и оставляют лишь нужное для подключения. При расключения нужно строго соблюдать цветовую маркировку, которая соответствует разным жилам и проводникам. При выполнении подключений с нарушениями вы можете создать все условия для короткого замыкания, возгорания или пробоя проводников.

Шаг №3 — Подготовка к монтажу

После нанесения меток всех точек со схемы можно приступить к подготовке монтажа электропроводки своими руками.

Разметка

С помощью длинной линейки, троса или лазерного уровня на стенах и потолках рисуют линии. Они соединяют точки, в которых предполагается установка распределительных и установочных коробок, для предстоящего штробления.

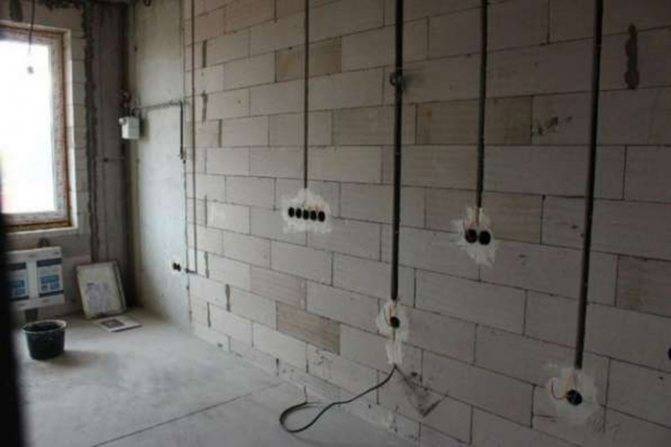

Штробление стен

Толщину канавки штробореза устанавливают исходя из диаметра гофры плюс толщины держателей, если применяются таковые, а не стяжки. Пару миллиметров необходимо добавить для надёжного сокрытия каналов последующей шпатлёвкой.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

В деревянных домах целесообразно применять электрические щиты наружной установки

Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

По материалу корпуса электрические щиты подразделяются на:

  • Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
  • Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

  • Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
  • Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

Такие электрические щиты могут стать украшением интерьера

  • У каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
  • В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
  • Организация и фиксация входящих кабелей.
  • В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
  • Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
  • В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
  • И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

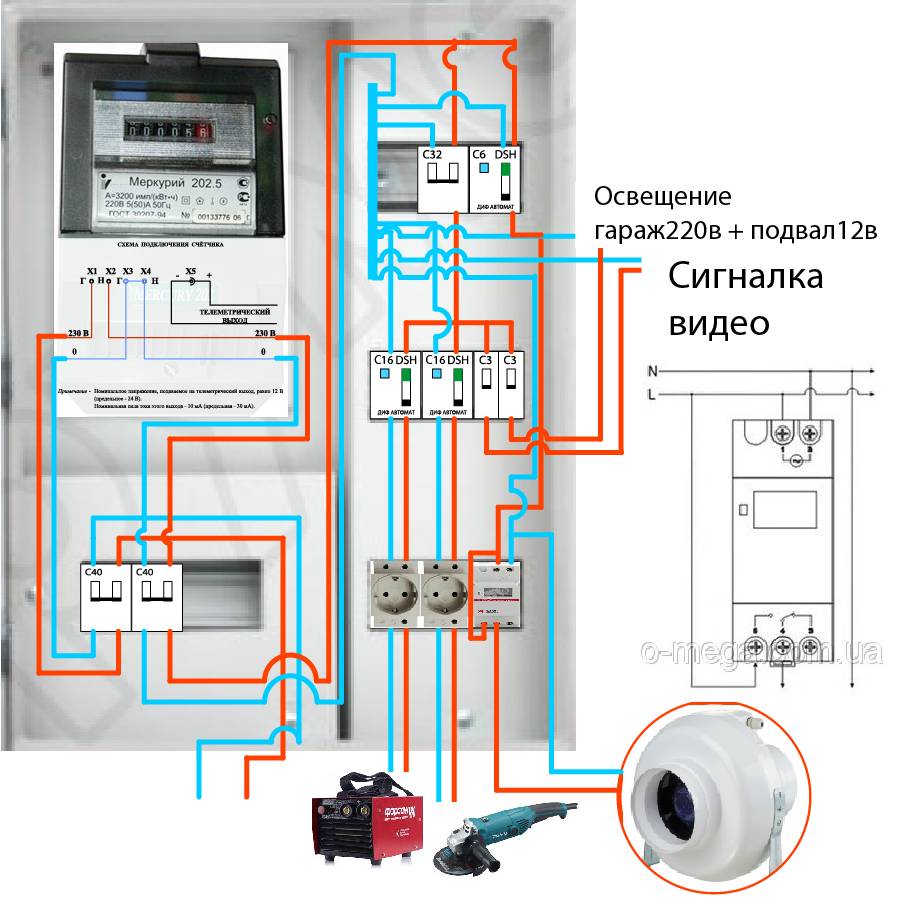

Визуальная схема электрощита

Третьим этапом работы перед сборкой электрощита является разработка уже на основании технического задания (опросного листа) визуальной схемы электрощита, а так же однолинейной схемы (при необходимости).

В визуальной схеме электрощита даже если вы не электрик и не чего не понимаете в этом, будет наглядно видно, какая применяется автоматика, как она расставлена, какого размера будет электрощит.

Это своего рода уже готовая модель щита в 2D по современным меркам, и если сравнивать визуальный проект щита с однолинейной схемой, то в случае однолинейной схемы, если вы не специалист по данной теме, то совершенно не разберетесь какого размера и как будет выглядеть окончательно электрощит.

А в случает с визуальным проектом электрощита, все просто и понятно.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Проект и схема разводки электропроводки

Проверка работы РЩ

Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

  1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
  2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
  3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

  1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
  2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
  3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Как создать схему

Перед началом компоновки составляют план снабжения дома электричеством с учетом всех отдельных линий и мощных агрегатов, которые собирают в группы.

  • Мощные пользователи, потребляющие более двух киловатт, компонуют в группы. На каждой линии ставят автомат, выдерживающий указанные нагрузки.
  • Посудомойки, стиралки, кондиционеры, требующие небольшой мощности, подсоединяют к автоматическим выключателям, рассчитанным на 16 А. выбирают кабель сечением 2,5 мм?.
  • Агрегаты большой мощности потребуют автоматов на 25 А, сечение питающего кабеля увеличивают до 4,6 мм?. Такие линии проводят одним целым проводом.
  • Для розеток подводят контуры на каждую комнату, проектируют трехжильный провод сечением 2,5 мм?. Индивидуальные ветки на розетку ставят в распределительных коробках.

Осветительные приборы делят на группы, подсоединяют к одному кабелю 1,5 мм?, линия потребует автомата на вводе в 10 А.

Требования при проектировании

Категорических стандартов относительно наполнения щитка модулями не разработано, но есть некоторые правила. Логично размещать вводный рубильник в верхнем ряду, в начале, перед другими прерывателями.

Правила проектирования:

  • В жилых домах монтаж электрощита предусматривает сплошные ограждающие устройства для закрытия частей под напряжением. В помещениях для спецперсонала дверки шкафов ставят сетчатыми или с отверстиями. В любом случае общие щитки на площадках снабжают замками.
  • После рубильника по инструкции ставят измерительные общие установки. Слева-направо монтируют УЗО групповой категории, например, на кухню, ванную, для освещения, розеток.
  • Далее проектируют автоматические прерыватели по очередности: осветительного контура, общих розеток, выделенные магистрали на стиралку, электрический котел, водонагреватель и другие.

Расчет количества мест в щитке

Размер корпуса должен вмещать все предусмотренные модули, входить в стеновую нишу. Габариты выбирают после определения списка устройств, при этом желательно оставить место для резерва.

Учитывают следующее:

  • стандартный одинарный автомат — 17,5 мм, двойной — 35 мм, тройной — 52,6 мм;
  • двухмодульное УЗО на 1 фазу — 35 мм;
  • четырехмодульное УЗО на 3 фазы — 70 мм;
  • двухмодульный дифавтомат на 1 фазу — 70 мм;
  • клеммник на DIN рейке — 17,5 мм на 1 модуль;
  • счетчик 105 – 140 мм;
  • трехмодульное реле напряжения — 52,5 мм;
  • розетка на DIN рейке — 52,5 мм.

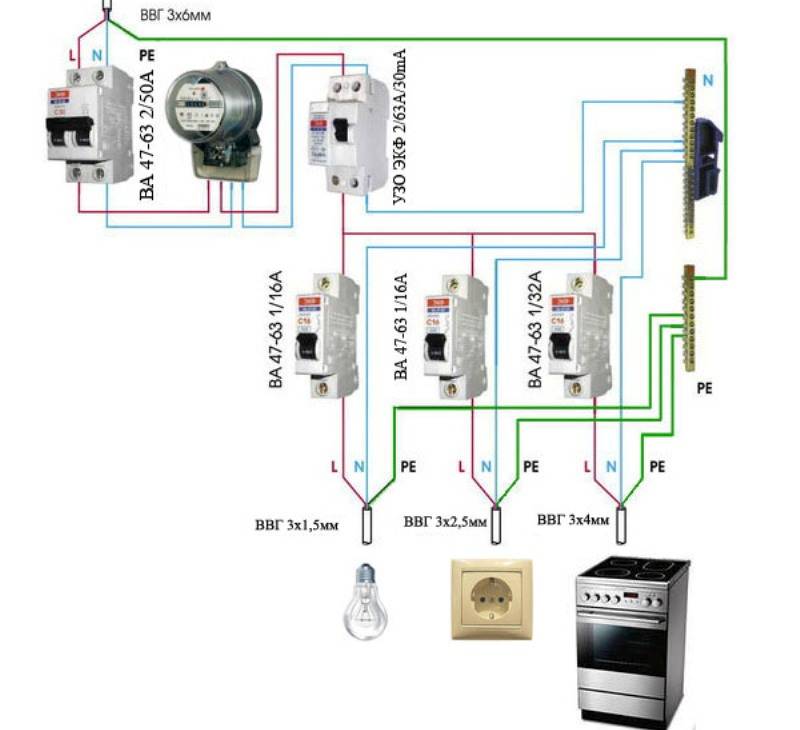

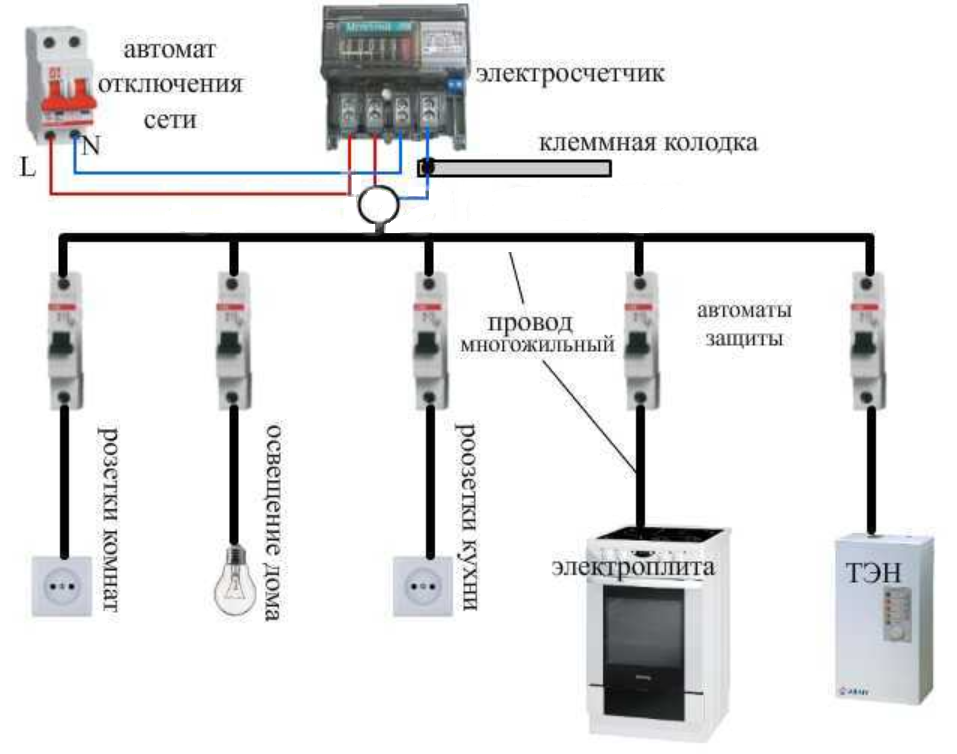

Схема на несколько групп

Электроэнергия, подающаяся к дому, равномерно распределяется между потребителями. Трехфазный ввод делят на группы агрегатов по мощности.

Выделяют несколько стандартных схем:

  • Схема №1. На входе монтируют двойной автомат, при этом его номинал — не более показателя вводного тока. Выключатели ставят после автомата, группируют слева-направо. Первыми фиксируют прерыватели на мощных потребителей, затем — управляющие механизмы для розеток, последними ставят автоматы для освещения.
  • Схема №2. Для предохранения от токового удара предусматривают УЗО. Если защитное устройство одно, его располагают после общего рубильника.
  • Схема №3. Совершенная система, когда каждая связка подключена к собственному УЗО и отделена от других. Так каждый контур имеет собственный автомат, но размер шкафа должен быть больше.
  • Схема №4. Оптимальная схема, в ней предусмотрено 2 DIN рейки, т. к. все комнаты и контуры подсоединены к собственному УЗО и автомату. На верхней шине ставят все УЗО, а на нижней — автоматические прерыватели.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм?. Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Схема расключения или соединения электрических кабелей в распределительной коробке.

Все электрические провода или кабеля в квартире, доме, гараже и т. д. проложены по стенам или в полу от электрощита со счетчиком учета расхода электроэнергии, автоматами или пробками до распаячных или разветвительных коробок, где они скручены и соединенны с помощью электрических зажимов.

От коробки электрические провода или кабеля расходятся по сторонам на выключатель, розетки и светильники. А кроме того на другие ответвительные или распаячные коробки, которые подключены на одну группу или один автомат.

Как правило, в квартиру приходит 2 группы в старых квартирах и 3 группы в новых квартирах (не считая отдельной группы на электроплиту). Эти группы тянутся независимо друг от друга отдельными электрическими проводами или кабелями. И в случае повреждения отключается только часть квартиры или дома, которая сидит на одном автомате

Важно, что бы нагрузка была пропорционально распределена между автоматами в электрощите

Перед началом работ всегда необходимо отключить автомат или выкрутить пробки электролинии, на которой будите работать. Меры электробезопасности.

В большинстве случаев в каждом помещении устанавливается одна ответвительная (распаячная) коробка над выключателем, дополнительно может быть установлена еще одна на розетки, если они установлены на значительном отдалении.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

https://youtube.com/watch?v=pCCV7mVROjo

Опрессовка гильзами: особенности технологии

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
