Сильфонная подводка для воды: что это такое и как подобрать?

Основные виды гибкой подводки

Виды подводки: характеристики и специфика применения

Эластичные шланги для смесителей делят на две категории: подводка в армированной оплетке и сильфонные трубки. Разберемся с особенностями каждого типа изделий подробнее.

Гибкие шланги в армированной оплетке

Первый тип подводки – это мягкий шланг с высокими эластичными свойствами, армированный специальной оплеткой.

Концы трубки оснащены фитингами, с помощью которых конструкция крепится к смесителю: с одной стороны расположен штуцер, с другой – накидная гайка с определенным диаметром внешней резьбы. Армированные устройства отличаются доступной ценой, поэтому наиболее востребованы у покупателей.

Несмотря на простую технологию производства, структура шлангов довольно сложная. Основание состоит из резины, каучука или усиленного в поперечном направлении сшитого полиэтилена (PEX).

Специалисты утверждают, что в системах, в которых осуществляется подача питьевой воды, применение резиновых подводок нежелательно. По всей длине изделие оплетается проволочной нитью. Для изготовления оплетки используют различные материалы.

Нержавеющая сталь. Самый распространенный вид обмотки для армированного шланга. Для нее характерны оптимальные рабочие параметры среднего уровня: приспособление отлично функционирует в пределах 10 атм. давления и +95°С проходящей через него жидкости. Устройства из нержавейки стабильно работают до 10 лет.

Оцинкованная проволока – бюджетный вариант как в плане цены, так и технических характеристик. Подводки из этого материала имеют хорошую гибкость, но они недостаточно прочные и быстро выходят из строя

Нейлон. Материал обладает улучшенными эксплуатационными характеристиками. Подводки с нейлоновой оплеткой максимально функциональны: они способны выдерживать до +110°С и до 20 атм. давления. Срок их службы значительно превосходит аналоги и обычно составляет не менее 15 лет.

Оплетка из алюминия подойдет только для тех систем, где температура воды не превышает +80°С, а рабочее давление – не больше 5 атм. Такой материал подвержен коррозии, поэтому его лучше использовать в помещениях с невысокой влажностью. Гибкие шланги, армированные алюминиевой оплеткой, не требуют замены около 5 лет.

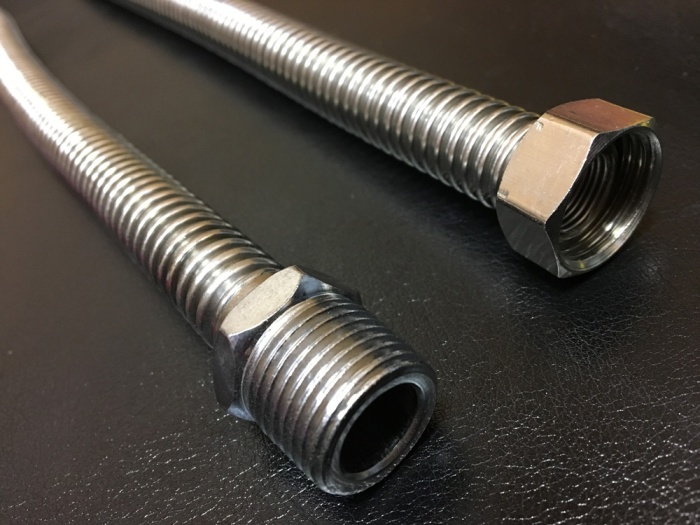

Сильфонные трубки для воды

Второй тип подводки представлен сильфонными шлангами. Долговечность и надежность этих моделей намного выше армированных изделий. Устройства выделяются необычной конструкцией, придающей им отличную гибкость.

Она состоит из нержавеющей стали, собранной в чередующиеся кольца разного диаметра. На первоначальных этапах производства заготовку для шланга выборочно обжимают, получая в итоге подвижную форму гофры.

Сильфонная подводка для подачи воды может быть складной или иметь фиксированную длину. Первый вариант растягивается в границах установленного производителем диапазона: от 200 до 355 мм, от 140 до 250 мм и т. д.

В обращении со складными шлангами нужно соблюдать осторожность, так как чрезмерные растягивания сокращают период эксплуатации. Подводка с фиксированной длиной не подлежит растягиванию

Ее выпускают в конкретно обозначенном размере: от 20 до 80 см (с шагом в 10 см)

Ее выпускают в конкретно обозначенном размере: от 20 до 80 см (с шагом в 10 см).

Приспособления проявляют высокую устойчивость к низким и высоким температурным параметрам. Они отлично работают в диапазоне от -50 до +250 градусов. Сроки службы сильфонных трубок достигают 25 лет

Сильфонные шланги объединены общим недостатком – шум при подаче воды сразу к нескольким потребителям. Проблема актуальна, когда, к примеру, вода подается к бойлеру, унитазу и смесителю одновременно.

Как выбрать?

Для того чтобы правильно выбрать гибкую подводку, подходящую для каждого конкретного случая, необходимо учитывать множество нюансов:

• Оплетка должна подбираться в зависимости от того, в каком помещении будет происходить монтаж и эксплуатация трубы. Нейлоновую трубу нельзя монтировать вблизи огня, а металлическую в помещениях с повышенной влажностью.
• Размер должен быть таким, чтобы труба не натягивалась при соединении, но и покупать слишком длинные изделия не стоит. Если длина шланга подобрана неправильно, он либо будет ненадежно прикреплен, либо перекручен свободными кольцами, что быстро разрушит оплетку на сгибах.
• От шланга не должно идти резкого резинового или химического запаха. Такую подводку категорически запрещено использовать для подачи питьевой воды, она пригодна только для технических нужд.

• Изделие не должно быть слишком легким – это показатель низкого качества материала. Самым качественным считается изделие из нержавейки или с латунными фитингами, а самым некачественным – из силумина и цинка. Существуют шланги с пластиковыми фитингами – это практически одноразовые изделия.
• Назначение подводки должно соответствовать рабочей температуре и давлению, указанным в сопроводительной документации. Не стоит подключать шланг в синей оплетке к батарее или газовой плите – это может привести как к мелким неприятностям, так и к настоящим аварийным ситуациям.
• Шланг должен хорошо гнуться, на корпусе не должно быть видно никаких дефектов. Упаковка нужно подбирать цельную и с соответствующей маркировкой.

Италия – производитель, давно зарекомендовавший себя в строительной индустрии. Одной из самых лучших итальянских подводок считаются изделия фирмы Parigi. Высокие цены обусловлены надежностью и долговечностью их подводок. Все фитинги выполнены из высокопрочного никеля и прослужат не менее 15 лет.

Не менее популярным зарубежным производителем является компания Mateu из Испании. Продукция среднего ценового сегмента встречается практически в каждой третьей квартире. Ее отличительной особенностью является использование РЕХ шлангов, сшитых из полиэтилена. Одни и те же подводки этой торговой марки могут использоваться и для подачи холодной воды и для монтажа отопительной системы.

Болгарские подводки Equation также достаточно распространены на рынке сантехники. Несмотря на высокое качество и демократичную цену, отзывы реальных покупателей сильно разняться. Связано это, скорее всего, с тем, что чем популярнее становится продукция, тем больше подделок под нее появляется на рынке.

Отечественные производители представлены на сегодняшний день такими компаниями, как «Акватехника», «Монолит» и «Гигант». Их изделия имеют более низкую цену, а качество зачастую не уступает зарубежным трубам. Покупатели оставляют много положительных отзывов на эти модели, однако, часто указывают на некоторое несоответствие технических характеристик в паспорте и самом изделии. Несмотря на это, впечатление от российской сантехники в целом положительное.

Гибкая подводка для газа из нержавеющей стали и резины

Котлы отопления, плиты, печи и другое газовое оборудование используются в частных домах, в квартирах и на производственных объектах. Для их подключения к газовым трубам наиболее удобным приспособлением являются гибкие соединения. Существует несколько разновидностей гибких газовых соединений. Они отличаются ценообразованием, размерами и материалом. Гибкие патрубки для подводки могут производиться:

• из армированной резины (гибкое резинотканевое соединение);

• из эластичного материала в оплетке из нержавеющей стали;

• из нержавеющей стали в виде сильфона.

Армирование резиновых рукавов выполняется с помощью нити из капрона.

При подключении газового оборудования специалисты рекомендуют использовать гибкую подводку с минимально возможной длиной. Это обеспечит более высокую надежность подключения. Если есть возможность, то лучше немного пододвинуть плиту к трубе, чем использовать более длинный патрубок. Наиболее мягкими являются подключения с помощью резиновой подводки. Их применение упрощает монтаж, но снижает запас прочности соединения.

Характеристики резинотканевой гибкой подводки:

• Производится согласно ТУ 23.05765871.01-92 (для продукции российского производства).

• Максимальное рабочее давление 0,05 МПа.

• Рабочие температуры от -10 °C до +70 °C. Нужно отметить, что резинотканевый патрубок выдерживает и более низкие температуры, но при -50 °C он теряет свою эластичность и может потрескаться.

• Комплектуется соединением G1/2 дюйма.

Советы по установке и обслуживанию гибкой подводки с резинотканевым шлангом:

1. Избегайте размещения патрубка в области потоков горячего воздуха (под вентилятором охлаждения), в местах возможного контакта с газовым оборудованием и рядом с духовым шкафом.

2. Для герметизации соединения используйте прокладки на основе паронита.

3. При монтаже избегайте натяжения или заломов гибкого патрубка.

4. Срок службы колеблется от 7 до 10 лет в зависимости от условий эксплуатации.

Нержавеющая сталь

При подключении приборов, работающих на газе, используется гибкая подводка из нержавеющей стали. Оплетка таких изделий маркируется желтой полосой

Обратите внимание, что по виду подводки для газа и воды очень похожи. Отличие таких изделий заключается в их маркировании (желтая полоса – газ, красно-синяя – вода).. Гибкая подводка из нержавеющей стали (1 дюйм) комплектуется штуцерами из такого же материала

В местах соединения штуцеры фиксируются гайками. Для герметичности монтаж производится с использованием медных или алюминиевых шайб.

Гибкая подводка из нержавеющей стали (1 дюйм) комплектуется штуцерами из такого же материала. В местах соединения штуцеры фиксируются гайками. Для герметичности монтаж производится с использованием медных или алюминиевых шайб.

Температурный режим эксплуатации подводки из нержавеющей стали соответствует нормам для резинотехнических изделий (от -10 °C до +60 °C). При их подключении следует не допускать натяжения или заломов патрубка. Существующий уровень спроса на изделия из нержавеющей стали для подключения газа вызван их дешевизной и повышенной надежностью в сравнении с резинотехническими соединениями.

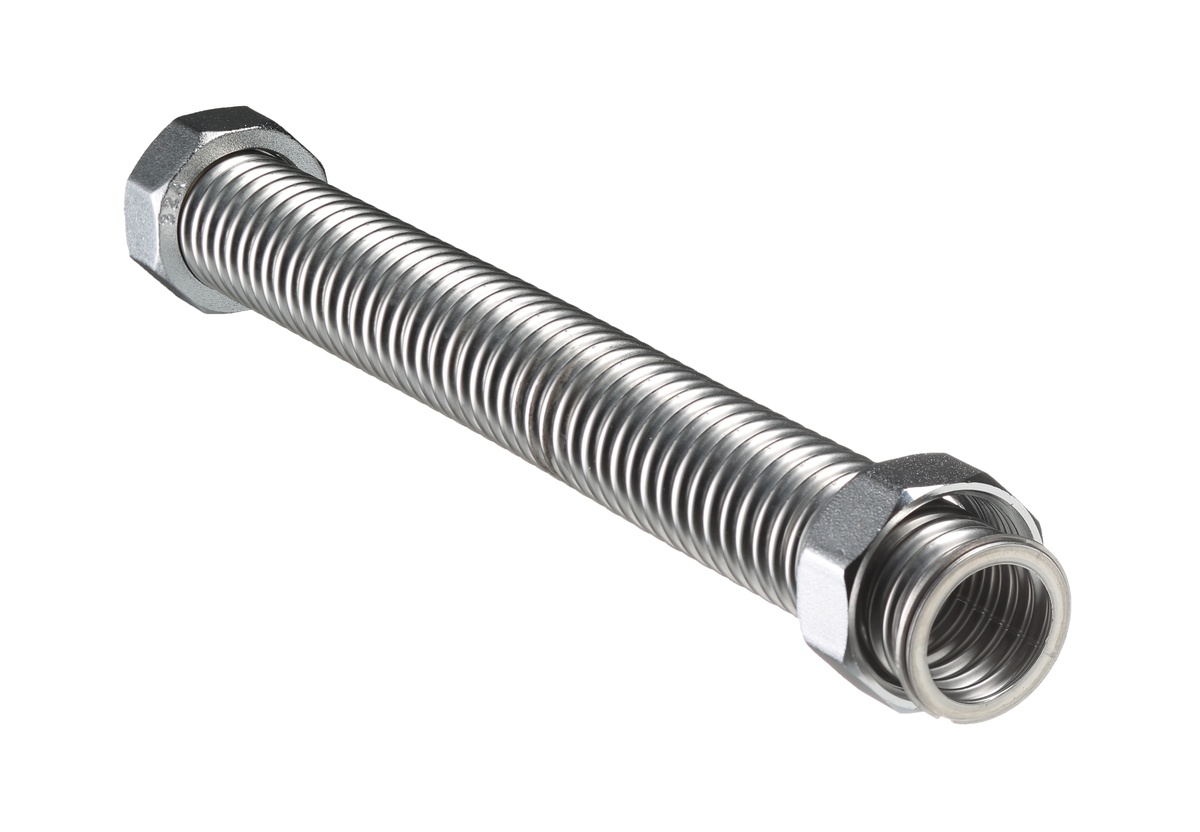

Сильфонная подводка

Гибкая подводка для воды из нержавеющей стали сильфонного типа – это наиболее дорогостоящий вариант изделий для подключения газового оборудования. Но высокие затраты в данном случае компенсируются надежностью. Сильфон представляет собой гофрированную трубу, на концах которой расположены крепежные штуцеры. Подключение сильфонной подводки выполняется с помощью шайб и накидных гаек. Такое соединение способно работать при давлении до 6 атм. Если учесть, что обычное давление в газовой магистрали составляет 0,03 атм, то можно говорить о высоком запасе прочности сильфонной подводки. Благодаря гофрированной поверхности сильфонные соединения не чувствительны к растяжениям (патрубок может растягиваться на длину в 3,5 раза большую от обычного размера) и могут эксплуатироваться при температурах от -50 °C до +250 °C. Рабочее давление для таких подводок в 1,5 раза выше, чем нормативные значения для газовых коммуникаций.

Маркируется гибкая подводка в виде сильфона из нержавеющей стали для подключения газовых приборов ярко-желтым цветом. При ее установке используют диэлектрическую вставку, препятствующую прохождению электрического тока. Вставка устанавливается между подводкой и подключаемым оборудованием.

Гибкая подводка для воды: выбираем с умом

Гибкая подводка для воды используется для подключения к водопроводу смесителей, унитазов и водонагревателей. Сейчас на рынке представлен широкий ассортимент подводки различной длины и диаметра.

Главным различием аналогов является материал, из которого изготовлен гибкий шланг, по которому будет идти вода. Изначально всю подводку делали из промышленной резины, однако уже доказано, что этот материал отрицательно влияет на воду. Кроме того, резина быстро изнашивается, а от постоянного контакта с водой рассыхается и трескается. Также при постоянных изгибах материал изламывается. Самое слабое место резиновой подводки – опрессовка концевиков, которая может прохудиться и после первой подачи воды.

Большей надежностью отличается гибкая подводка в металлической оплетке. Внутри может быть шланг из обычной резины, каучука EPDM или трубка PEX. Последние два материала не токсичны и могут быть использованы для подачи питьевой воды. Кроме того, и EPDM, и PEX служат в разы дольше своих резиновых аналогов. Как определить качество материала шланга для воды? Проще всего – по запаху. Промышленная резина обладает резким неприятным запахом, такая подводка отличается низкой ценой, её возможно использовать лишь при подключении унитаза или водонагревателя, но срок службы составляет всего около года.

Оплётка выполняется обычно или из алюминия, или из нержавеющей стали. Некоторые недобросовестные производители ещё больше экономят и делают оплётку из оцинкованной проволоки. Такая подводка проржавеет уже через пару месяцев и выйдет из строя. Подводка с алюминиевой оплёткой чуть более долговечна, но на ней часто образуется конденсат, ведущий к окислению и разрушению нитей. Стальная оплётка отличается лучшими характеристиками прочности и стойкости к повышенной влажности и перепадам температур.

В оплётке почти всегда присутствуют цветные нити, обозначающие назначение подводки: синяя для холодной воды, красная для горячей. На универсальных присутствуют обе нити. Также некоторые производители вплетают дополнительные цвета, чтобы обозначить материал шланга (например, в подводке для воды RVC есть зелёная нить, обозначающая материал PEX).

Важно обратить внимание и на материал штуцера – он ни в коем случае не должен быть пластмассовым. Наибольшей прочностью отличаются штуцеры из латуни, силуминовые тоньше и более подвержены коррозии. Определить материал просто: слегка оцарапайте край штуцера, если проявился желтоватый цвет, перед вами латунь

Определить материал просто: слегка оцарапайте край штуцера, если проявился желтоватый цвет, перед вами латунь

Определить материал просто: слегка оцарапайте край штуцера, если проявился желтоватый цвет, перед вами латунь.

При выборе подводки для воды обращайте внимание на её вес — слишком лёгкая подводка сделана из силумина с алюминиевой оплёткой. Если шланг тугой и плохо изгибается, он, скорее всего, быстро порвётся. Стенки штуцеров не должны быть слишком тонкими, а резьба слишком плоской – такую подводку просто сорвёт напором воды

Проверьте целостность резиновых уплотнителей, шершавые кольца выдают дешевую резину, быстро разорвутся и приведут к протечкам

Стенки штуцеров не должны быть слишком тонкими, а резьба слишком плоской – такую подводку просто сорвёт напором воды. Проверьте целостность резиновых уплотнителей, шершавые кольца выдают дешевую резину, быстро разорвутся и приведут к протечкам.

Торговая марка RVC предлагает подводку для воды, изготовленную из EPDM или сшитого полиэтилена PEX-b в обмотке из нержавеющей стали AISI-301. Штуцеры и гайки выполняются из латуни марки HPb58-3, поэтому рабочее давление для таких шлангов достигает 20 Bar и 24 Bar соответственно. Подводка из EPDM прослужит более 10 лет, а из PEX – более 50. Подводка для воды RVC комплектуется пластиковой гайкой для удобства монтажа: теперь при установке смесителя или подключении унитаза дома вам не понадобится дополнительный инструмент.

Эксплуатация и уход

Сильфонная подводка считается самым надежным способом подключения сантехники и не требует особого ухода. Поврежденные подводки не подлежат ремонту, они требуют немедленной замены. Чтобы она служила исправно долгие годы, необходимо следовать следующим советам по эксплуатации.

1. Уезжая надолго, всегда перекрывайте подачу воды. Во время увеличения давления воды, подводка может попросту лопнуть. Это приведет к затоплению и вашего жилища, и квартир соседей. Лучше не рисковать и постараться избежать неприятных моральных и финансовых последствий.
2. Регулярно проверяйте состояние подводки и креплений. Нужно осматривать трубы раз в 6-12 месяцев, чтоб успеть предотвратить грядущую поломку. Заметив дефекты или протечки, следует как можно скорее заменить вышедшую из строя деталь.

Сильфонные подводки для воды – лучший выбор для домашнего и производственного использования. Следует внимательно подойти к выбору изделия и к его установке. При возникновении вопросов лучше воспользоваться помощью профессионалов, чтобы избежать будущих поломок.

Виды газовых кранов

В старых зданиях обычно устанавливали на отпуске два вида кранов:

• лепестковый;
• пробковый.

Чем отличаются конструкции этих изделий можно увидеть на рисунке.

Когда меняется плита, или кран вышел из строя, лучше всего установить новый шаровой кран.

Это устройство намного лучше, но дороже. Установка итальянского крана обойдется в 10 долларов. Можно установить и более дешевый отечественный кран, стоимостью в 5 долларов. Они ничем ни хуже зарубежных аналогов, но иногда имеют дефекты. Поэтому не забудьте при покупке взять с собой чек, чтобы можно было поменять бракованное изделие на хорошее.

Гибкая подводка на грани аварии.

Виды и конструкции

Изделие из резины

Есть три вида гибких подводок, которые различаются по материалу.

1. Полиэтиленовые шланги для воды. Их преимущество – высокие показатели гибкости.
2. Резиновые шланги, которые оплетают нержавеющей сталью, нейлоном или армируют алюминием.
3. Гибкая подводка из нержавейки (гофротрубка).

У каждого вида подводки есть свои плюсы и минусы. Шланги из резины, армированные алюминием, будут служить до трех лет. Граничное давление – 0,5Мпа, а сопротивление температурам – до 80 градусов. Основной минус алюминиевого армирования – слабая коррозионная стойкость. Шланг, покрытый нержавеющей сталью, гораздо надежнее, чем предыдущий. Он выдерживает давление до 1 Мпа, а максимальная температура – 95 градусов. Такие модели прослужат до десяти лет. Резиновые шланги, оплетенные нейлоном, могут эксплуатироваться до 15 лет, выдерживают давление до 2 Мпа и температуру до 110 градусов. Полиэтиленовые подводки, несмотря на строгие ограничения рабочей температуры, считаются надежными за счет высокого сопротивления коррозии.

Выделяют два вида сильфонных шлангов – цельностянутые и сварные. Толщина стенок подводок – около 0,3мм в обоих случаях. В комплекте со шлангами идут гайки накидного типа, которые производятся из той же стали, что и сами шланги. В редких случаях материал отличается, и гайки могут быть латунные или бронзовые с хромированным или никелевым покрытием. Соединительные диаметры гаек могут быть 1, 2 дюйма, а также 1/2 , 3/4, 11/4,  11/2 дюйма. Допустимое давление колеблется в диапазоне от 10 до 20 бар.

Гибкая конструкция

Гибкие подводки для смесителя монтируют с помощью стопорного кольца. Это специальный дополнительный элемент, который обеспечивает качественную стыковку фальца с трубой или фитингом в процессе монтажа.

Чтобы правильно состыковать сильфонную трубу с оборудованием под штуцер, используются латунные или стальные переходники. Они особенно необходимы, если сечение труб отличается от диаметра подводки.

Важная и надежная деталь, которая есть в сильфонной подводке – уплотнительная прокладка. Она может производиться из фторосодержащего полимера, меди или паронита. Этот элемент выдерживает такие же давление, как и сама трубка, поэтому его минимальная толщина должна быть не меньше 2,5-3 мм.

Нержавейка – качественный и надежный материал, который будет служить долгие годы. Она устойчива к влиянию коррозии, агрессивной химии, температурным перепадам. Срок эксплуатации сильфонных подводок достигает 20 лет, а рабочая температура может колебаться от -40 до +200 градусов. Такие изделия выдерживают давление до 3Мпа.

Преимущества сильфонных подводок

Плюсы эксплуатации сильфонных подводок из нержавейки для смесителя:

• Безопасность для здоровья за счет экологичности нержавейки;
• Огнестойкость материала;
• Устойчивость к кислородной диффузии;
• Хорошая износостойкость.

Во время монтажа сильфонный шланг не пережимается во время изгибания, не теряет форму сечения. Поэтому показатели давления по длине шланга остаются неизменными.

Минусы сильфонных шлангов

Низкие показатели гибкости – главный недостаток сильфонных труб. Если пространство для монтажа ограничено, гибкие резиновые шланги для воды подойдут лучше. Тем не менее, плохая гибкость сильфонных подводок позволяет производить установку без дополнительных крепежей – изделие само держит форму.

Еще один недостаток – посторонний шум от вибраций гофрированных трубок, который усиливается, если включаются несколько потребителей воды одновременно. Эта проблема легко решается с помощью установки пластикового рукава – звук вибрации будет заглушаться.

К недостаткам также можно отнести высокую цену сильфонной подводки. Но это компенсируется длительным сроком службы по сравнению с другими изделиями.

Монтаж газовой подводки

Установка сильфонного газового шланга производится с соблюдением следующих правил:

• недопустимо скрывать подводку в стене, так как любая протечка, не обнаруженная в кратчайшие сроки, может привести к чрезвычайным происшествиям, порче имущества и гибели людей;
• нельзя устанавливать шланг с большим количеством перегибов;
• попадание конденсата на оборудование будет способствовать сокращению срока использования подводки.

Схема монтажа:

1. выбор места установки в соответствии с рекомендациями, приведенными выше;

Оптимальная схема подключения газовой плиты

1. отключение газоснабжения помещения. Чтобы произвести временное отключение, можно воспользоваться краном, установленным в квартире, а при его отсутствии требуется обратиться в управляющую компанию;

Индивидуальный кран для перекрытия газа

1. демонтировать старую подводку (при ее наличии);
2. если подводка и кран отсутствуют, то перед подключением оборудования на трубе необходимо нарезать резьбу и установить кран, позволяющий перекрыть снабжение газом непосредственно в жилом помещении. Например, для устранения неисправностей в работе оборудования;
3. установка диэлектрика;
4. к крану присоединяется гибкий шланг. Как правило, в данной ситуации используется способ подключения «гайка»;

При подключении подводки особое внимание уделяется монтажу уплотнительной прокладки. Соединение без прокладки не будет полностью герметичным. Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал

Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал.

1. подключение подводки к газовому оборудованию с использованием уплотнительного кольца. Все гайки и штуцеры требуется фиксировать при помощи рожкового (гаечного) ключа без лишних усилий. Даже незначительная перетяжка может привести к повреждению уплотнения и быстрой разгерметизации;

Соединение подводки с оборудованием

1. проверка. Чтобы выявить утечку, можно воспользоваться мыльным раствором и обыкновенной кистью (губкой). Если при нанесении раствора на поверхности появляются мыльные пузыри, то соединение не герметично.

Обнаружение утечки мыльной эмульсией

Как подключить газовую плиту самостоятельно, смотрите на видео.

Если выполнить работу по монтажу оборудования самостоятельно не получается, то рекомендуется обратиться к специалистам газовой службы. Замена подводки будет стоить приблизительно 300 – 500 рублей.

Эксплуатация и уход

Сильфонная подводка считается самым надежным способом подключения сантехники и не требует особого ухода. Поврежденные подводки не подлежат ремонту, они требуют немедленной замены. Чтобы она служила исправно долгие годы, необходимо следовать следующим советам по эксплуатации.

1. Уезжая надолго, всегда перекрывайте подачу воды. Во время увеличения давления воды, подводка может попросту лопнуть. Это приведет к затоплению и вашего жилища, и квартир соседей. Лучше не рисковать и постараться избежать неприятных моральных и финансовых последствий.
2. Регулярно проверяйте состояние подводки и креплений. Нужно осматривать трубы раз в 6-12 месяцев, чтоб успеть предотвратить грядущую поломку. Заметив дефекты или протечки, следует как можно скорее заменить вышедшую из строя деталь.

Сильфонные подводки для воды – лучший выбор для домашнего и производственного использования. Следует внимательно подойти к выбору изделия и к его установке. При возникновении вопросов лучше воспользоваться помощью профессионалов, чтобы избежать будущих поломок.
