Система кондиционирования и вентиляции частного дома

Что нужно знать для подбора системы вентиляции?

Как показывает практика и производимые расчеты, естественная вентиляция не справится с поставленными задачами — обеспечением внутреннего пространства дома здоровым  чистым и свежим воздухом – слишком большое количество воздушных масс требуется сначала подавать, а после выводить из помещения. Поэтому искусственная вентиляция — лучший выход для создания комфортного микроклимата.

Важные мелочи…

Что же важно знать, чтобы оптимально грамотно создать систему вентиляции?

Для  проектирования конфигурации механической вентиляции важно получить обдуманные ответы на следующие  вопросы:

• Количество людей, пребывающих в помещении.
• План помещения. Необходимо составить подробную схему расположения комнат с указанием их назначения, в особенности, если возможна перепланировка.
• Толщина и материал стен.
• Особенности остекления.
• Тип и высота потолков. Размер межпотолочного пространства при подвесных, подшивных, натяжных системах. Возможность монтажа фальшбалок.
• Расположение мебели и тепловыделяющей бытовой техники.
• Мощность и расположение осветительных и отопительных приборов.
• Наличие, тип и состояние вентиляционных шахт.
• Особенности и производительность инфильтрации, естественной вентиляции.
• Наличие местной вытяжной вентиляции — шкаф, зонт.
• Желаемая конфигурация приточной системы — наборная или моноблок.
• Необходимость применения шумоизоляции.
• Нужна или нет подготовка приточного воздуха.
• Тип распределителей — регулируемые или нерегулируемые решётки, диффузоры.
• Места установки распределителей воздуха — стена или потолок.
• Характер управления системой — клавиши, щит, пульт, компьютер, умный дом.

Вообще проектирование и реализацию вентиляции лучше осуществлять на этапе строительства коттеджа (дома) или во время капитального ремонта квартиры. Тогда есть возможность безболезненно решить многие конструктивные задачи, например устройство вентиляционной камеры, монтаж оборудования, разводка вентканалов и скрытие их подвесными потолками

Важно, чтобы вентиляционная система имела минимум точек пересечения с другими коммуникациями, такими как система отопления и водоснабжения, электрические сети, слаботочные кабели. Поэтому, если у вас идёт ремонт или строительство, для поиска общих технических решений необходимо пригласить на объект и представителей подрядчика — монтажников, электриков, сантехников, инженеров

От правильной постановки задач зависит результат совместной работы.

На основании полученных данных специалист осуществит подбор оборудования определённой производительности, учитывая параметры вентиляционной сети и способы монтажа.

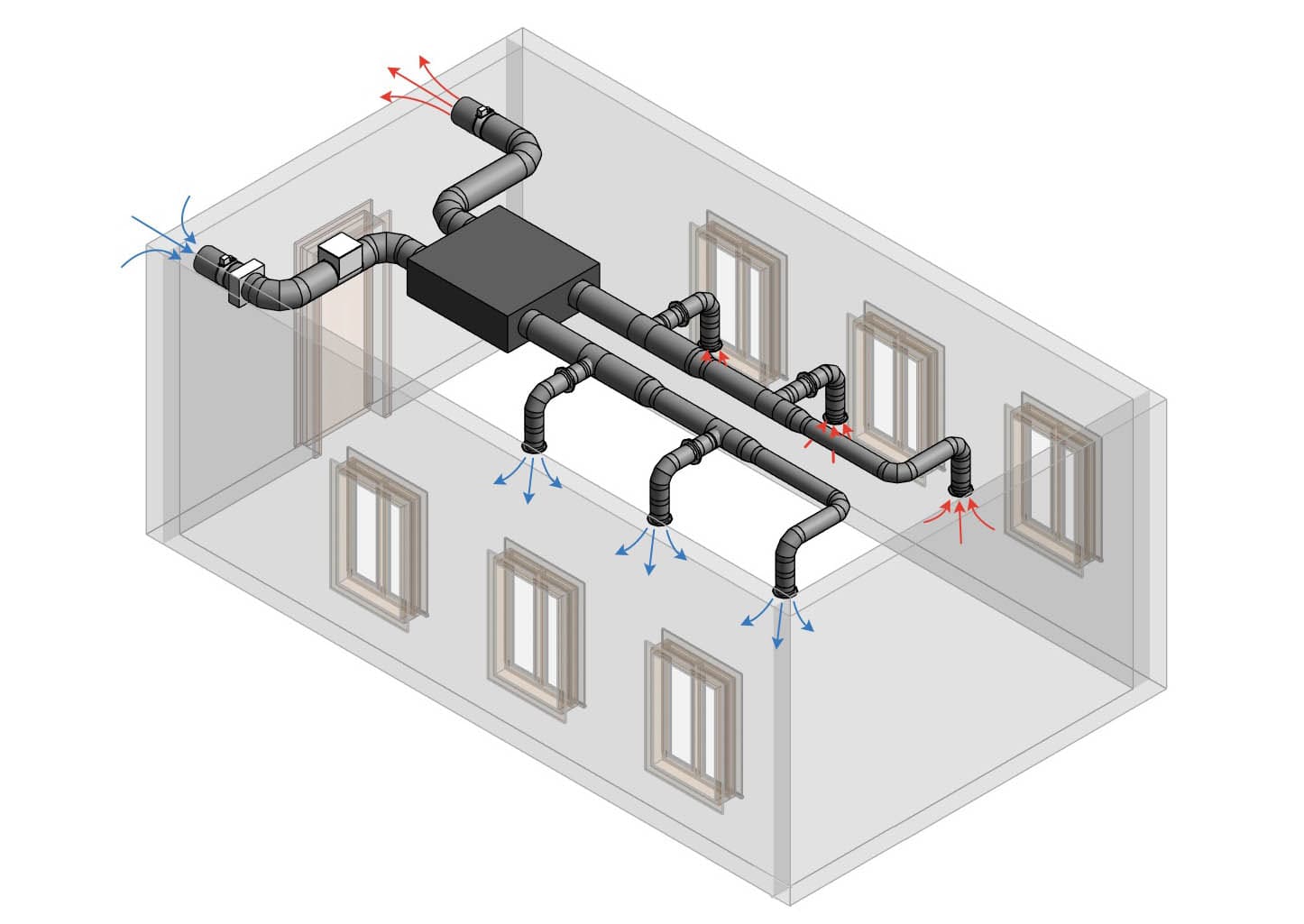

Пример организации воздухообмена в частном доме

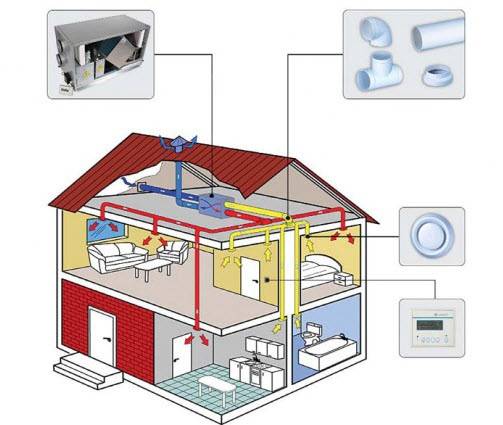

На чердаке дома монтируется приточная установка ВУТ Г или ВУТ ЭГ. На момент отделочных работ в доме, скрытым способом (на чердаке, в стенах, за подвесными потолками) монтируются приточные и вытяжные магистральные воздуховоды. В помещениях с пребыванием людей устанавливаются воздухораспределительные устройства. Свежий воздух забирается с улицы через наружную решетку, в приточной установке воздух фильтруется, за счет тепла вытяжного воздуха подогревается и по разветвленной системе воздуховодов поступает в помещения. Загрязненный воздух по вытяжным воздуховодам поступает в рекуператор, отдает тепло приточному воздуху и выбрасывается на улицу через дефлектор, установленный на крыше дома. Таким образом, доме наблюдается постоянное присутствие свежего воздуха, происходит контролируемый воздухообмен, отсутствие сквозняков при открытии окон, отсутствие проникновения извне пыли и постороннего шума.

Плюсы приточно-вытяжной системы

• Постоянный воздухообмен, независящий от капризов погоды.
• Экономия электроэнергии до 80%
• Повышенный комфорт: летом – охлаждение, зимой – обогрев, плюс очищение воздуха.
• Минимальная вероятность поломки оборудования
• Простота монтажа, легкость и удобство в эксплуатации. Любая приточная вентиляция помещения (квартиры, коттеджа) комплектуется системой автоматики, которая управляет работой вентилятора, калорифера или, иначе, устройства для подогрева уличного воздуха зимой, а также информирует о степени загрязненности фильтрующих элементов.

Какую систему выбрать, зависит от каждого конкретного объекта, и ваших личных предпочтений.

Однако всегда нудно учитывать:

• Мнение грамотного консультанта.
• Особенности помещения, его профессиональную оценку, выполненную специалистом.
• Точность в подборе оборудования
• Качественность монтажа.

Обслуживание канального кондиционера

Любая система кондиционирования требует ухода. Периодическая очистка фильтра и пластин испарителя обязательна – тем чаще, чем интенсивней система используется. Если этого не делать, в испарительном блоке и в дренажной системе развивается плесень и опасные для здоровья человека микроорганизмы – вместе с потоком охлажденного воздуха все это разносится по помещениям. В случае с локальными установками регулярная очистка достаточно затруднительна, поскольку они обычно размещаются под потолком, а применение специальных очищающих средств чревато порчей интерьера. При центральном варианте фильтры и испаритель расположены в техническом помещении или в отдельной зоне – доступ к ним существенно проще, поэтому и качество обработки будет лучше. К тому же такая система может оснащаться дополнительными фильтрами, в том числе электронным, а также устройствами обеззараживания воздуха в качестве дополнительно подключаемых опций.

В целом обслуживание канальной системы кондиционирования очень проста и заключается в регулярной (обычно раз в полгода, или раз за сезон) замене или очистке воздушного фильтра. В ролике ниже как раз показан процесс очистки многоразового фильтра в обычных домашних условиях.

15 советов по техобслуживанию канального кондиционера

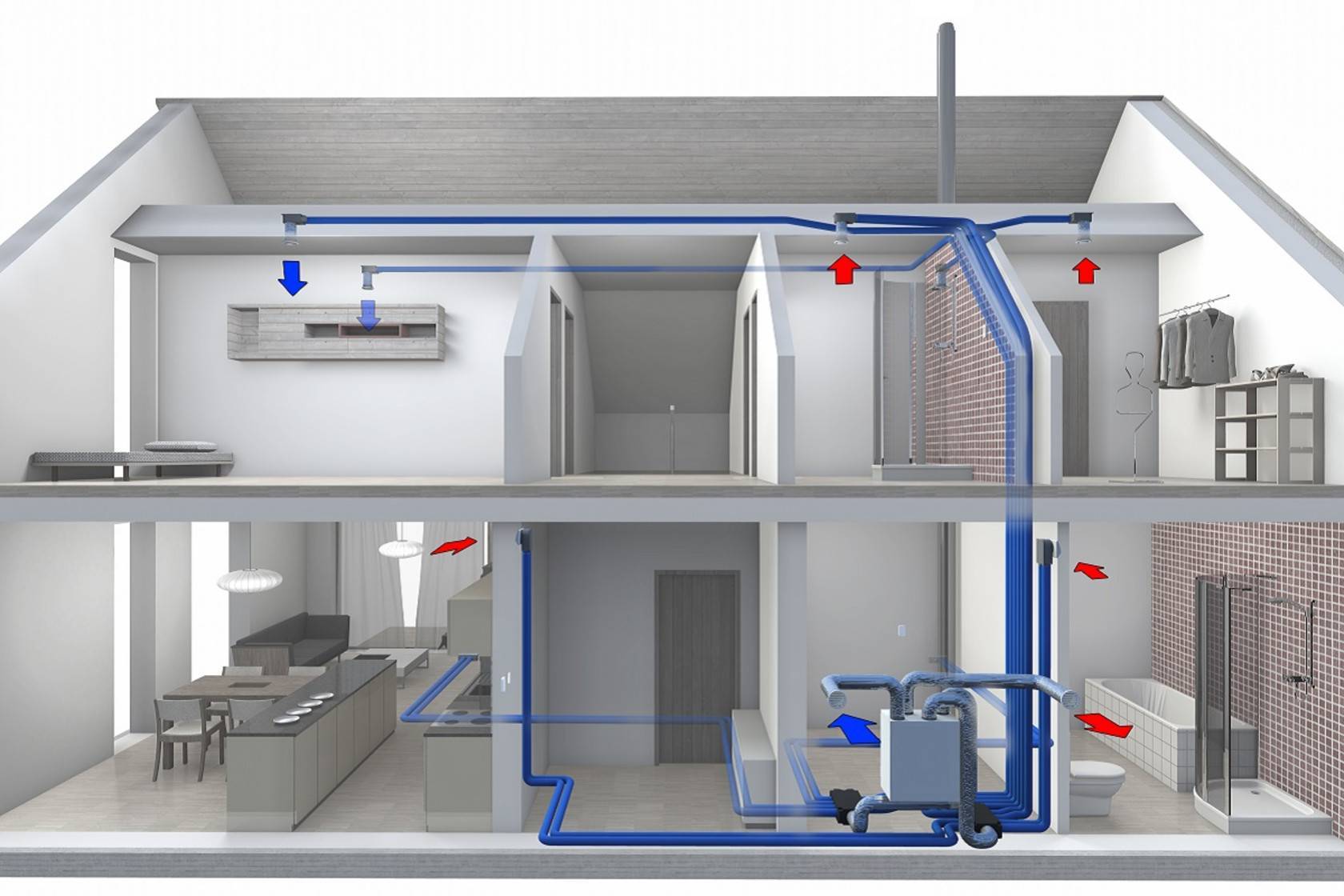

Вариант принудительной системы вентиляции

Принудительная система вентиляции этих недостатков лишена. То есть механические и приток, и вытяжка. В этом случае вентиляцию можно как совмещать с кондиционированием, так и делать обе системы раздельно. При совмещении с кондиционированием получаем заданную температуру и в зимнее и в летнее время.

Для этого в приточном оборудовании добавляется секция охлаждения и копрессорно-конденсаторный блок. Приточное оборудование может состоять из отдельных элементов (вентилятор, калорифер, фильтр) – это более дешёвые варианты. Основные недостатки – большие габариты и повышенный уровень шума.

Более дорогой и более продвинутый вариант. Моноблочная приточная установка. В такой конфигурации все компоненты вентиляционной системы – приточный вентилятор, воздушные фильтры, калорифер для подогрева поступающего в помещение воздуха, автоматика – собраны в компактном шумоизолирующем корпусе, который может устанавливаться как снаружи, так и внутри помещения.

Общие требования к системам вентиляции

• Вытяжной воздух выбрасываем наружу выше кровли. При естественной вытяжной вентиляции, все каналы выводят выше кровли. При механической вытяжной вентиляции – воздуховод так же выводят выше кровли либо внутри здания, либо снаружи.
• Забор свежего воздуха при механической системе приточной вентиляции осуществляется с помощью заборной решетки. Ее необходимо размещать минимум на два метра выше уровня земли.
• Движение воздуха необходимо организовывать таким образом, чтобы воздух из жилых помещений двигался в направлении помещений с выделением вредностей (санузел, ванная, кухня)

Для размещения любой вентиляции, в любом помещении, следует обратиться к специалистам. От правильного инженерного решения, зависит комфортный микроклимат помещений.

Пять основных заблуждений относительно вентиляции

1. В загородном доме вентиляция не нужна. Можно просто открывать окна, двери и форточки.
2. Вентиляция занимает полезное пространство дома, шумит и неэстетично выглядит.
3. Деревянные дома «дышат самостоятельно» и не нуждаются в оснащении дополнительным вентиляционном  оборудовании.
4. Чем больше помещение, тем больше в него надо подавать воздуха.
5. Вентиляция – это то, на чём можно сэкономить.

На самом деле:

1. Грамотно устроенная вентиляция необходима в любом доме (коттедже, квартире). Регулярный воздухообмен в помещении решает такие задачи:

• Снижает концентрацию углекислого газа, выдыхаемого человеком;
• Удаляет избыточную влажность.
• Устраняет:
• кухонные запахи;
• табачный дым;
• стойкие запахи загрязнения;
• вредные выделения современных стройматериалов и бытовой химии.

Проветривание при помощи  окон и форточек может решить проблему  лишь отчасти, и то – летом. Причем, дело это довольно хлопотное и некомфортное: сквозняки  вызывают простудные заболевания; с улицы в дом попадает гарь, машинные выхлопы, а также пыль и пыльцы – сильнейшие аллергены. Не доставляют удовольствия и проникающие извне шумы, а в летнее время – насекомые. А зимой такое проветривание превращается в существенный удар по бюджету, т.к. 50% тепла уходит на улицу, что сводит “на нет” всякую энергоэффективность.

2. Использование системы гибких воздуховодов делает системы воздухораспределения невидимыми: всё оборудование располагается внутри стен, а снаружи – только вентиляционные решётки, которые, как раз, могут стать эффектным элементом декора. Что же касается шума, то современные установки бесшумны.

3. Миф про «дышащие дома»  прочно прижился на просторах интернета, однако, с потребностью человека в свежем здоровом воздухе, он ничего общего не имеет. Те, кто ввели это понятие в обиход, имели в виду тот факт, что древесные строительные материалы не накапливают внутри влагу. Что же касается человека, то его потребности в свежем воздухе составляют от 25 м?/ час. Причем, в зависимости от вида деятельности, (например, при активном занятии спортом) и количества людей, находящихся в помещении,  приток свежего воздуха должен быть значительно больше. А такой приток свежего воздуха ни один “дышащий дом” не обеспечит.

4. На самом деле наблюдается обратная зависимость. Чем меньше помещение, тем оно более требовательно к вентиляции, поскольку объём воздуха небольшой, и он быстро расходуется. Поэтому небольшие по площади помещения с низкими потолками нуждаются в дополнительном притоке свежего воздуха (естественная вентиляция, когда воздухообмен осуществляется за счет разницы температур, атмосферного давления снаружи и внутри квартиры, определенной силы и направления ветра, – крайне неэффективна!)

5. Мы дышим каждый день 24 часа в сутки, и от того, каким будет воздух, попадающий в наш организм, напрямую зависит наше самочувствие. А экономить на своем здоровье крайне невыгодно!

Подключение канального кондиционера

• Холодопроизводительность — 3.50 кВт
• Потребляемая мощность (охлаждение) — 1.010 кВт
• Энергоэффективность (EER) — 3.61
• Расход воздуха (макс.) — 660 м3/ч
• Теплопроизводительность — 4.00 кВт
• Потребляемая мощность (нагрев) — 1.130 кВт

Как справедливо меня предупреждали мастера с форумов, мощности этого кондиционера не достаточно, чтобы быстро охладить 3 комнаты общей площадью 55 м2. Конечно, быстро охладить квартиру такая система не сможет, но в режиме постоянной эксплуатации она отлично справляется с поддержкой комфортной атмосферы (Московская область, окна на запад). Летом кондиционер включен круглосуточно на средней скорости, на ночь увеличиваю температуру до 26 гр. На линию кондиционера поставил отдельный счетчик — получается примерно 10 кВт/час в сутки.

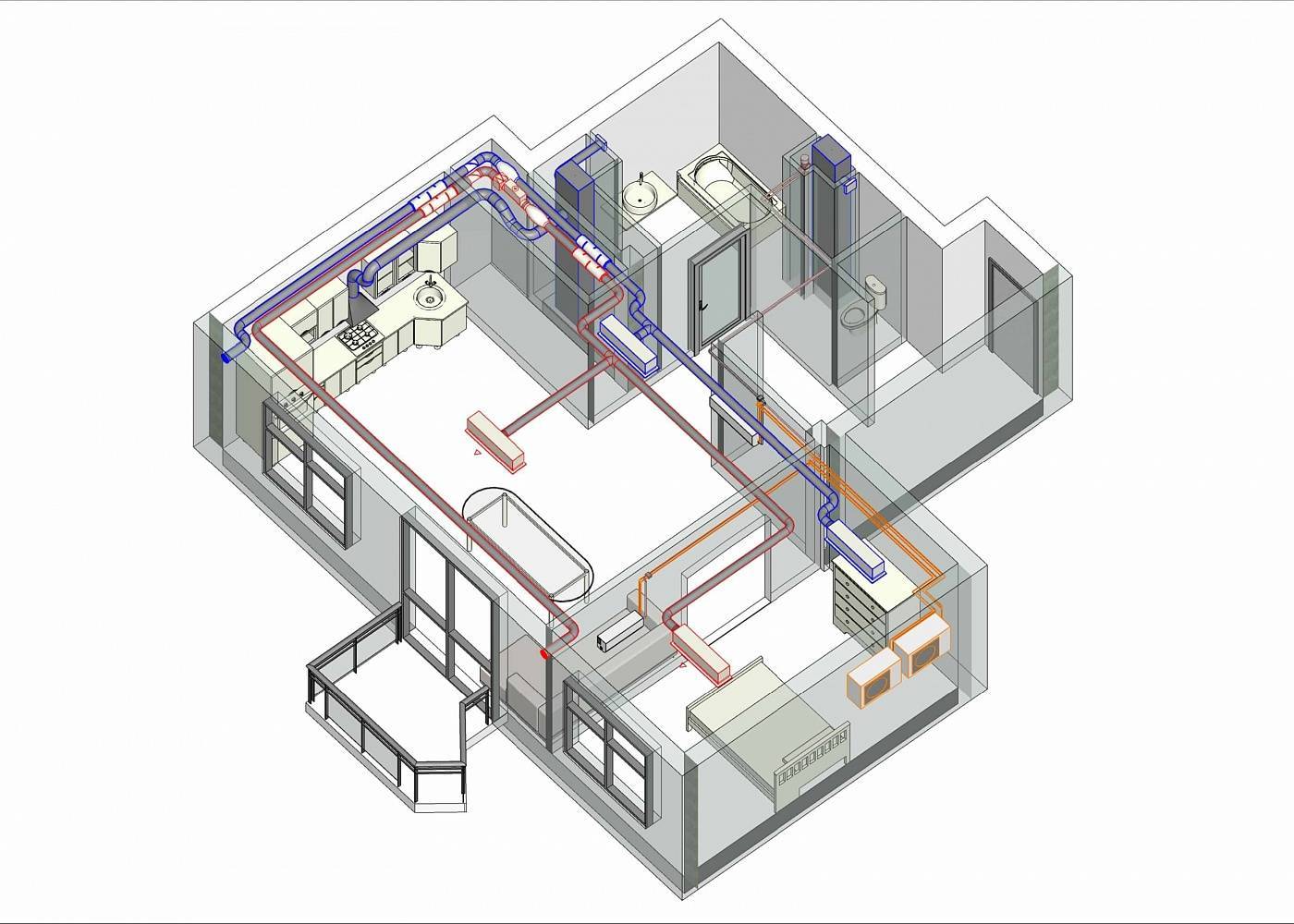

Кондиционер встроен в систему по следующей схеме:

• на входе стоит небольшой “светофор” на два входа по 200 мм
• первый вход забирает воздух из коридора
• второй вход соединен с каналом приточной вентиляции с улицы
• на выходе из кондиционера стоит “светофор” на 4 выхода по 160 мм
• для балансировки воздушной сети на двух коротких ветках стоят ирисовые регуляторы
• дополнительно сделан обход кондиционера “байпас” трубой 200 мм из приточки в “светофор”. Это режим используется для зимней эксплуатации, чтобы не гнать воздушный поток через кондиционер

Фото монтажа:

Управление климатом в доме

Управление локального кондиционера по сравнению с теми возможностями, которые предоставляет современная канальная система, управляемая термостатом, более ограничено. Термостат, кстати, и установить можно в любом удобном месте (в отличие от встроенного датчика локального блока). Лучше всего использовать программируемый термостат – а сегодня появились, в том числе, интеллектуальные самообучающиеся термостаты – с их помощью можно задавать различные параметры температуры в зависимости от Вашего индивидуального графика, в том числе на каждый день недели. Заданные значения будут автоматически поддерживаться, не требуя периодического вмешательства человека.

Термостаты для управления климатом в доме предлагаются на рынке в множестве самых разнообразных вариантов, отличаясь стоимостью и набором функций. Чтобы сориентороваться в этом многообразии, мы подготовили для Вас следующую статью:

Экономичность канального кондиционирования

Экономичность канальной системы выше любой локальной установки. Для понимания эффективности использования электроэнергии при кондиционировании применяется термин SEER (среднегодовой показатель эффективности), т.е. среднегодовое соотношение полученного холода к затраченной электроэнергии. Чем выше это значение, тем меньше установка потребляет электроэнергии для получения единицы холода. К примеру, у самых распространённых настенных блоков популярных производителей этот показатель не превышает 4-х единиц, а у обычных блоков (ККБ) для канальных систем и систем воздушного отопления он составляет 11-13, а у наиболее современных – целых 14-17 единиц.

К тому же канальные системы, снабженные “умной” автоматикой, позволяют дополнительно снизить энергозатраты – например, включая систему только тогда, когда в помещении находится человек, или устанавливая температуру в соответствие с выбранным графиком. Также в канальной системе используются рекуператоры тепла, позволяющие дополнительно снизить затраты на охлаждение / нагрев до 70%.

Эстетичность системы

В случае с канальным кондиционированием всё оборудование размещается скрытно, в отдельном небольшом помещении, а сами воздуховоды легко декорируются отделкой (чаще они вообще спрятаны в перекрытиях дома). Внутри помещений присутствуют только декоративные решётки. Сами эти решётки предлагаются в широком диапазоне разнообразных форм и расцветок и имеют покрытие, подходящие под различные материалы внутренней отделки. Они подбираются индивидуально под дизайн каждого конкретного помещения. Что же касается настенных локальных установок, то их внутренние блоки способны изуродовать любое красивое помещение, а наружные навесные еще и серьезно портят внешний вид здания.

Опыт эксплуатации

Наблюдения за расходом электричества:

• ноябрь 2012 — 613 кВт/ч (теплый месяц был)
• декабрь 2012 — 1208 кВт/ч
• январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

• В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
• При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

• Температура на выходе из решеток около 11 °C.
• Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
• Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.

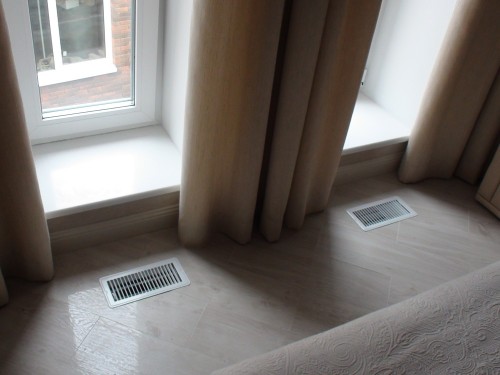

• Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
• При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

• Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
• Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Вентиляция в системе кондиционирования

Помимо собственно охлаждения воздуха в помещениях коттеджа, особую важность для микроклимата частного дома имеет поступление свежего воздуха с улицы. В случае использования локальных установок для этого требуется отдельное оборудование, либо нужно открывать окна – что сделает работу кондиционера бессмысленной

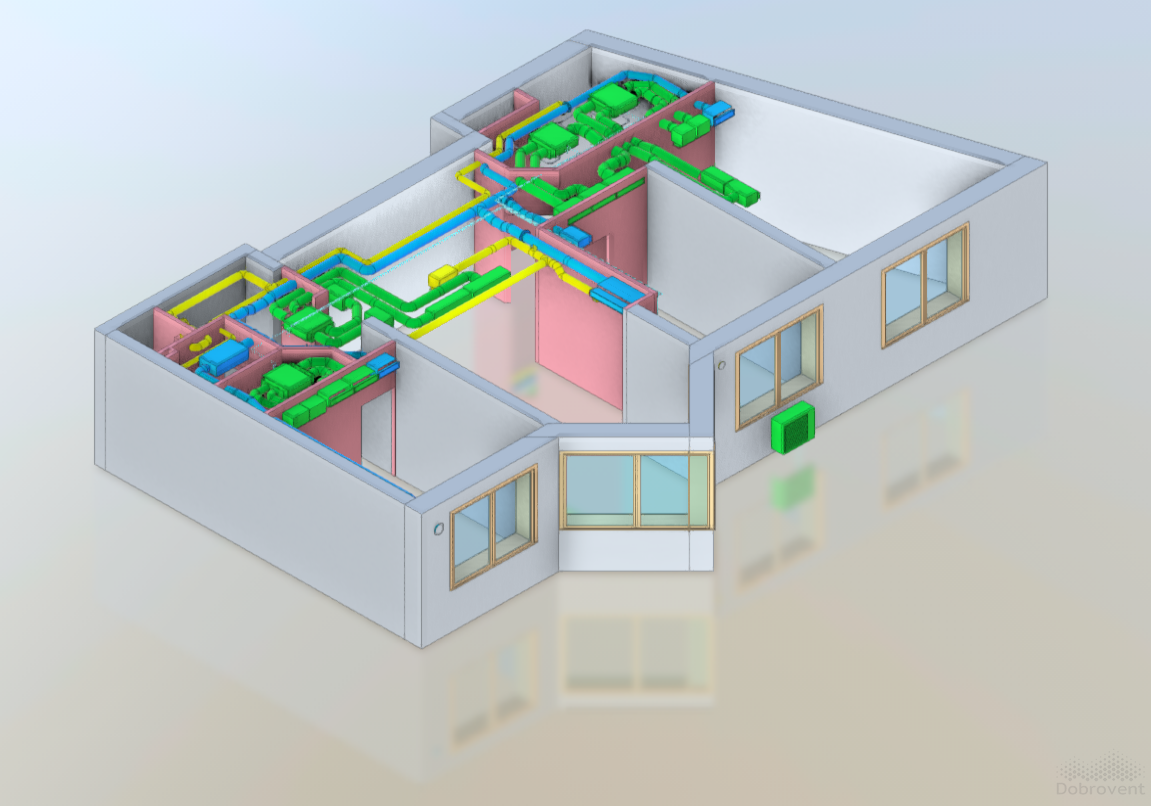

При центральном кондиционировании вентиляция помещений в доме осуществляется по тем же самым каналам – воздуховодам. Причем, помимо вентиляции и охлаждения, в холодное время года такая канальная система может выполнять функции системы воздушного отопления – гораздо более эффективной и экономичной по сравнению с традиционными водяными радиаторными системами. Как уже упоминалось выше, централизованная система является также гибкой и модульной, что позволяет встраивать в нее дополнительные устройства – например, УФ-лампу, обеззараживающую воздух от вирусов и бактерий, а также специализированные фильтры, например, электронный, очищающий воздух от мельчайших микрочастиц, аллергенов и дыма. Конечно, в последнее время уже появились модели настенных установок со встроенными УФ-лампами, но их размещение ограничено корпусом внутреннего блока, поэтому качественное обеззараживание произвести все равно невозможно. В случае использования канальной установки мы получим лучшее качество воздуха – и, таким образом, более комфортную и здоровую среду в помещениях дома.

Полноценная система поддержания домашнего микроклимата

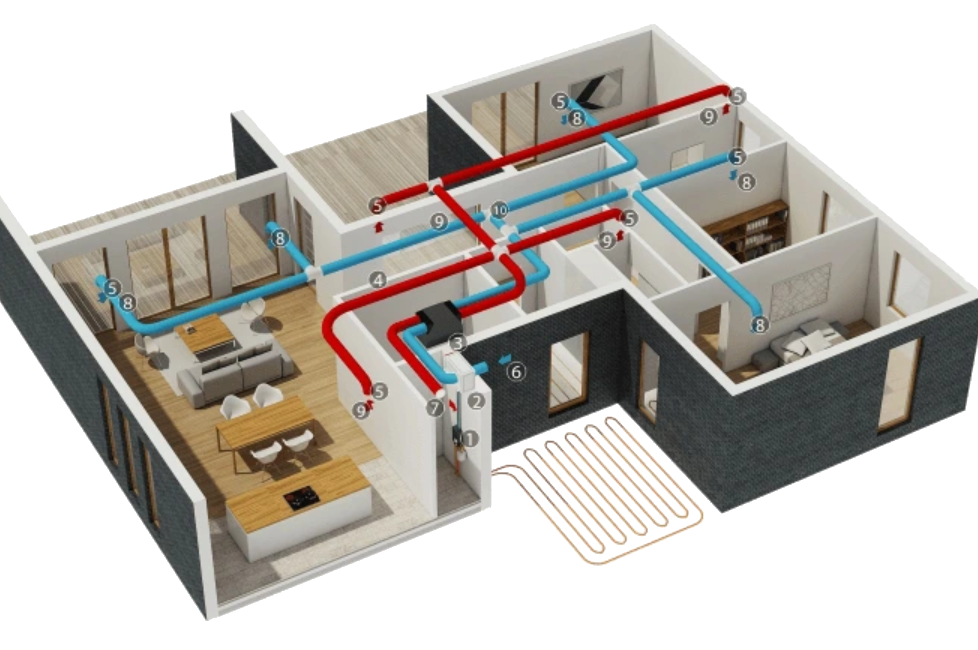

Ещё более дорогой и совершенный вариант совместить приточную систему с мультизональным кондиционированием. При данном варианте мы не только обеспечиваем вентиляцией каждое помещение, но и обеспечиваем их раздельным температурным режимом (бассейн +27°С, спальня +25°С, зал +22°С, винный погреб +15°С).

Очень частый случай, когда котельная для коттеджа уже спроектирована, а про вентиляцию вспомнили в последнюю минуту. В данном случае спасёт приточно–вытяжная система с рекуператором, поскольку на данную систему практически не нужно затрачивать тепла на подогрев воздуха. Последний вариант самый дорогой, но и самый продвинутый, требующий минимальных эксплуатационных затрат.

Если подытожить в виде нескольких тезисов, то мы получим стоимость принудительной системы вентиляции для коттеджа в 300-600 м.кв. ( *на момент публикации)

• Первый вариант обойдётся в районе 200-300 т.руб.
• Второй вариант 500-700 т.руб.
• Третий вариант 800-1200 т.руб.
• Четвёртый вариант 1000-1400 т.руб.

Пониженный уровень влажности в зимний период

Решается эта проблема устройством системы автоматического поддержания оптимальной влажности в помещении посредством интеграции стационарного увлажнителя воздуха в систему вентиляции.

Влажность в пределах 45%-55% является наиболее полезной для здоровья. Отопительная система и сухой зимний воздух часто понижают уровень влажности ниже 20%. Чем дольше мы используем центральное отопление, тем воздух становится суше. В результате – пересохшее горло, потрескавшиеся губы, статическое напряжение и много других неприятных явлений. Деревянный пол, старинная мебель, картины, музыкальные инструменты также могут испортиться от сухого воздуха.

Место в доме под климатическое оборудование

Всё зависит от конкретной ситуации, поставленной задачи и размеров дома. В большинстве случаев, для коттеджа средних размеров, полноценный комплектный агрегат приточно-вытяжной вентиляции с центральным кондиционированием, рекуператором и автоматикой (без воздуховодов) можно разместить в одной комнате подвала. Если подогрев воздуха зимой планируется на воде, это рекомендуется сделать недалеко от помещения с котлом.

Какие нужны коммуникации

Нужно позаботиться о резерве электропитания под блок кондиционера и вентиляторов, а если планируется нагрев приточного воздуха зимой электрокалорифером, то нужен резерв и под него. Самый экономичный вариант — котел на газу, калорифер на воде.

Необходимо позаботиться о наличии вентиляционных шахт для магистральных воздуховодов и местах под каналы раздачи воздуха по помещениям. Вентиляционных шахт может быть две. Одну из них можно предназначить только под вытяжку из санузлов, ванных комнат и кухни. Это удешевит проект.

Как правило, воздуховоды в термо- и шумоизоляции прокладываются за подшивным потолком. Выходы оформляются декоративными вентиляционными решетками с клапаном расхода воздуха. За подшивным потолком должно быть достаточно места для размещения воздуховодов и узлов перехода.

Если будут отдельные кондиционеры, то нужно подумать, где ставить внешние блоки. На южной, солнечной стороне дома ставить их нежелательно. Также необходима возможность прокладки трубопроводов между внутренними и внешним блоками кондиционеров. По ним прокачивается фреон и отводится конденсат. Нужно позаботиться и о том, где будет воздухозабор приточной вентиляции. Если установка разместится в подвале, не стоит устраивать воздухозабор на крыше, и наоборот. Все эти вопросы решаются на стадии проектирования.

Параметры кондиционирования

Простейший “щелевой” вариант вентиляции в доме

Естественная вентиляция. Приток осуществляется через клапаны инфильтрации воздуха, монтируемые в стенах, или через окна. Вытяжка – через стандартные каналы. В зоне санузла и кухни даже при этом варианте лучше организовать принудительную вытяжку. Кондиционирование в этом случае осуществляется банальными сплит-системами.

Основной недостаток данного варианта неконтролируемый климат в отдельном помещении и холодные сквозняки в зимнее время. Кстати при избыточной вытяжке возможен так называемый «Переворот котла» когда через дымоход образуется приток в котельную и при этом котёл гаснет.

Принцип работы естественной вентиляции

Естественная вентиляция – это проветривание помещения путем открывания окон и форточек, когда воздухообмен осуществляется за счет разницы температур, атмосферного давления снаружи и внутри квартиры, определенной силы и направления ветра. Такой способ  крайне неэффективен! В этом варианте вентиляция жилых зданий и во многом зависит от погодных условий.

Отметим, что при использовании современных конструкций рам, которые обеспечивают высокую плотность закрытия окон, возникает дисбаланс между количеством вытяжного и приточного воздуха в помещении. Это приводит к снижению концентрации кислорода, повышению влажности и, как следствие, в помещении становится душно,  а в зимний период отпотевают окна. Кроме того, в доме накапливаются:

• неприятные запахи,
• табачный дым,
• избыток СО₂,
• испарения от средств бытовой химии,
• влажность.

А в квартиру через раскрытое окно попадают пыль и грязь. Все это плохо сказывается на здоровье.

Похожая ситуация наблюдается в загородных домах и коттеджах, где проектом не была предусмотрена грамотная вентиляция воздуха. Использование пластиковых окон, которые не пропускают свежий воздух в помещение, приводит к некомфортным условиям, духоте и сырости. Особенно это заметно в бильярдной, гараже, спортзале и каминной комнате, где пропадает тяга.

ГРАМОТНОЕ РЕШЕНИЕ!

Поскольку естественное воздухораспределение, осуществляемое посредством открывания форточек, окон и дверей, не решает проблемы, а только добавляет их в виде попадания в дом аллергенной пыльцы от цветущих растений, копоти, грязи; проникновению снаружи нежелательных звуков, охлаждению воздуха и сквознякам, то рассмотрим более эффективные способы вентиляции.

Особенности устройства систем вентиляции и кондиционирования

В загородном доме, который имеет небольшую площадь, вопрос вентиляции и кондиционирования можно решить наиболее простым и недорогим способом. Естественная вентиляция до сих пор остается наиболее популярной в гражданском строительстве и имеет преимущества: невысокую стоимость монтажных работ и отсутствие затрат на эксплуатацию. Она представляет собой систему труб, которые выводят из помещения загрязненные воздушные массы. Для подачи свежего воздуха рекомендуется использовать приточные клапаны оконной или настенной конструкции, которые задерживают пыль и грязь на встроенном фильтре. С этой же задачей хорошо справляются кондиционеры, которые работают на приточном атмосферном воздухе. В отличие от приточных клапанов, современные модели могут и охлаждать, и подогревать поступающий в помещение воздух.

Подобное решение вентиляции совершенно непригодно для частного дома с большой площадью. В загородных домах принято устанавливать камины, выделять отдельное крытое помещение для бассейна, зимнего сада, спортивного зала. Естественный тип вентиляции не в состоянии справиться с большим объемом работы, поэтому для коттеджей, имеющих солидную площадь, целесообразнее предусмотреть полупромышленную мультизональную систему. Разветвленные вентиляционные каналы будут направлять воздух внутрь помещения, и выводить его наружу. Работа такой системы осуществляется в автоматическом режиме. Необходимо предусмотреть, что сложным системам требуется профессиональное обслуживание и ремонт: вентиляция, кондиционирование нуждаются в своевременной профилактике.

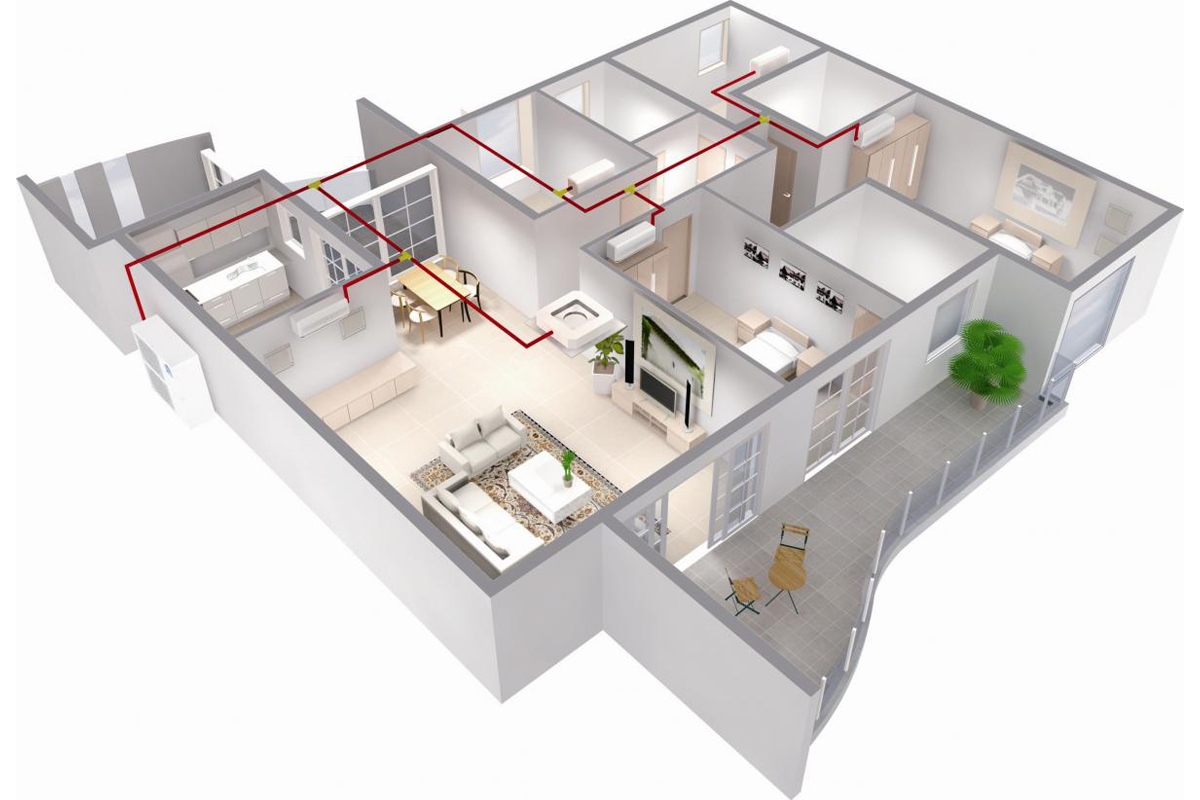

Особенности мультизональной системы кондиционирования

Задача мультизональной системы кондиционирования – обеспечить свежим воздухом несколько помещений. Работу системы обеспечивает один или два внешних блока, канальная система воздухопровода и внутренние блоки кондиционирования, число которых зависит от количества помещений.

Система кондиционирования устанавливается на чердаке коттеджа. Чтобы в холодное время года не происходило потери тепла, как заборные, так и выводящие каналы нуждаются в теплоизоляции, иначе работа вентиляционной системы в холодное время года потребует дополнительных затрат на отопление. Подачу воздуха в систему каналов обеспечивают приточные установки. Их пропускная возможность просчитывается с учетом кубатуры строения. Атмосферный воздух поступает в кондиционер, перемещается по воздухопроводным каналам, и равномерно распределяется по комнатам коттеджа.

Качественное оборудование и профессиональный монтаж системы – наиболее главные условия для ее надежной работы. Гарантийные обязательства на электротехническую продукцию дают все производители, но ремонт непосредственно на объекте они не осуществляют. Поэтому договор на гарантийное обслуживание и ремонт вентиляции и кондиционирования гораздо удобнее заключать с компанией, которая выполняла установку и пусконаладочные работы системы. Специалисты выполнят обслуживание без демонтажа системы.

Климатические системы TURKOV с лёгкостью справятся с задачей организации благоприятного микроклимата в загородном доме – пример реализации системы вентиляции коттеджа в нашем портфолио >>.

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и “правильную” вытяжку для кухни.

• в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
• перед вентилятором стоит глушитель длиной 1 м
• перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
• все собрано 150 трубой, на этот раз пластиком
• родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

Цена вентиляции и кондиционирования в частном доме под ключ (за м2)

Данные для примерного определения стоимости под ключ системы кондиционирования и вентиляции приводятся в таблице:

Вид вентиляции / Вариант исполнения	Econom	Standart	Premium
Общеобменная вентиляция под ключ	~ 3 000 руб.
Кондиционирование на базе оборудования канального типа	1 200 руб.	2 100 руб.	3 300 руб.
Кондиционирование на основе мультизональных систем, vrf и vrv	~ 3 000 руб.
Кондиционирование на базе оборудования Чиллер-Фанкойл	По результату выполнения проекта
На основе бытовых кондиционеров	700 руб.	1500 руб.	1900 руб.

Если Вы только планируете строительство, то об обеспечении своего дома  притоком здорового свежего воздуха  стоит задуматься с самого начала. Не повторяйте ошибок тех, кто, увлекаясь внешним оформлением и проектированием систем отопления и канализации, забывает о главном: комфортно в новом доме мы будем ощущать себя только при соблюдении определенных параметров воздухообмена (санитарных норм здоровья):

• Гармоничный баланс между количеством вытяжного и приточного воздуха (обеспечивает применение приточно-вытяжной вентиляции);
• Комфортная температура воздуха: летом оптимальная температура 22–24°С, зимой – соответственно 18–22°С (обеспечивают кондиционеры, отопительные приборы);
• Строгий баланс относительной влажности воздуха:  летом – 30–60%,  зимой – 30–45% (обеспечивают увлажнители в зимнее время и осушение с помощью кондиционеров летом)
• Подвижность воздушной массы: лето – не более 0,2 м/с, зимой – не более 0,1–0,15 м/с.

ВЫВОД: когда система кондиционирования отсутствует, вентиляция и отопление должны обеспечивать необходимые параметры воздуха — зимой температура должна находиться в пределах 18–24°С, допустимая относительная влажность не опускаться ниже 30%, а скорость движения воздушных масс ограничена значением 0,2 м/с.
