Критерии выбора

Тем, кто решил купить складные ворота, необходимо учесть несколько важных особенностей для их правильного выбора. Для начала необходимо определиться с размерами конструкции. Самостоятельно измерить габариты изделия нелегко, поэтому для решения этой задачи стоит воспользоваться помощью профессионала. Компании обычно предлагают такую услугу бесплатно.

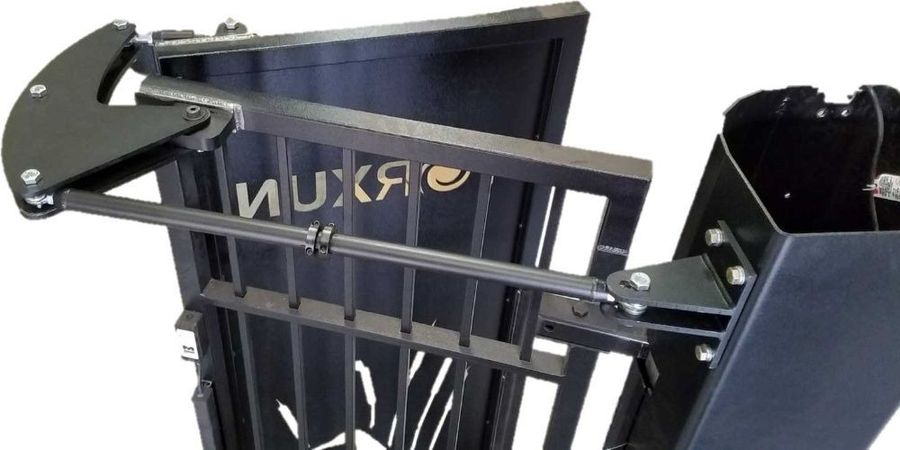

Далее необходимо изучить все плюсы и минусы представленных конструкций и сделать выбор, учитывая цели и необходимые особенности ворот. Нужно, чтобы ворота подходили по требуемому уровню прочности и служили долго. Особенно ответственно следует выбирать автоматику, ведь от неё будет зависеть предельный уровень нагрузки и срок службы. А от выделенного бюджета зависит выбор материала облицовки и марки будущих ворот. Что касается автоматики, то наиболее популярными являются следующие бренды:

Doorhan;
CAME;
Nice.

Существуют несколько критерия выбора данных ворот

Чтобы создать основу для будущих монтажных работ, необходимо:

Измерить высоту проема и вычесть толщину направляющей. Далее необходимо отметить и отрезать нужную длину.
Установить на нижние концы балки металлический уголок (приварить).
Приварить балки к боковым стенкам проема (к нижней части).
Установить поперечные балки. Внизу они прикрепляются к уголкам, вверху проема их крепят с помощью анкеров.
Уголок для роликов приваривается к поперечной балке под воротами.

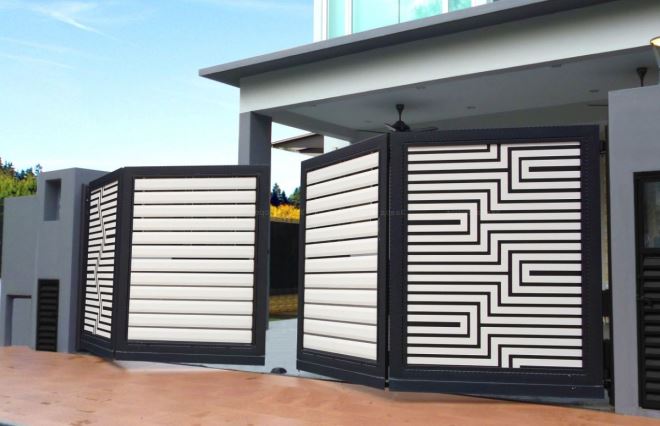

Складные ворота для дачи или гаража станут отличным вариантом как для небольших, так и для достаточно крупных помещений. Они удобны в эксплуатации, а их компактность уже давно принесла им популярность.

Это интересно: жалюзийный забор.

https://youtube.com/watch?v=Vr127fi0MTU

Специально для вас:

Установка деревянных ворот с калиткой

Эскизы кованых ворот с калиткой

Как сделать раздвижные ворота своими руками

Как запрограммировать пульт от ворот, настройка и кодировка брелоков

Изготовление и монтаж откатных ворот своими руками

Чертеж и схема установки откатных ворот

Избавляемся от основного недостатка

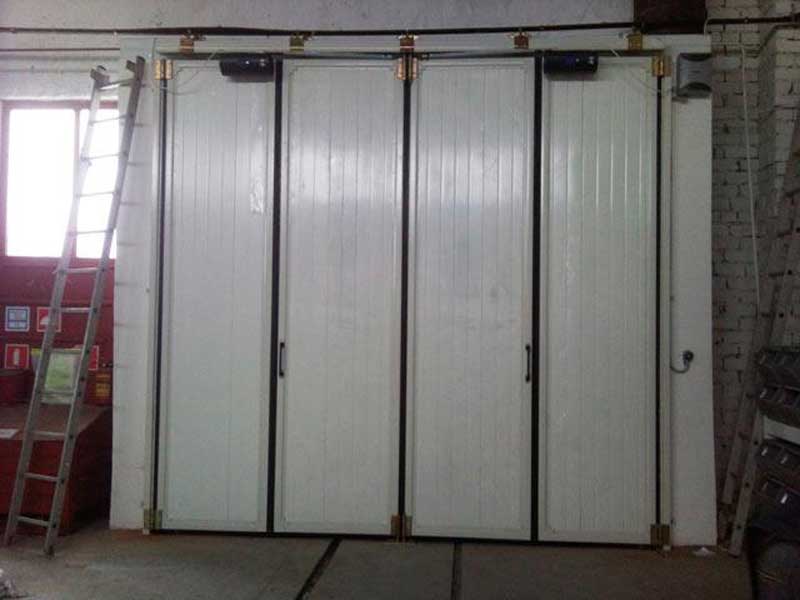

Ворота для гаража с электроприводом хороши тем, что запирать их механически — при помощи замков или запоров — нет необходимости. Приводы разработаны таким образом, что в закрытом состоянии они блокируют открывание полотна ворот до поступления сигнала от органа управления (кнопки и/или пульта управления). Но автоматические гаражные ворота зависимы от наличия электропитания. Нет света — механизмы не работают. Ни открыть, ни закрыть. Решается проблема двумя способами:

Установкой системы разблокировки, которая позволит открыть/закрыть ворота вручную. Обычно это опция, которую надо заказывать дополнительно, так что будьте внимательны при заказе комплектации.
Наличием источника резервного питания. Чаще всего ставят аккумулятор, от которого, при пропадании питания, работает движок, приводящий в движение полотно ворот. Если проблема пропадания электропитания актуальна, многие обзаводятся электрогенераторами. В этом случае надо гаражные ворота включить в схему резервного питания.

Причем, никто не отрицает возможности установить сразу две системы. Автоматические гаражные ворота можно подключить к источнику резервного питания и, дополнительно, оборудовать системой ручной разблокировки. Это снизит вероятность отказа, практически, до нуля.

Способы управления

Автоматические гаражные ворота любого вида могут иметь управление нескольких типов:

От кнопок, расположенных на прилегающей стене или где-нибудь неподалеку. Не самый лучший вариант, так как для того чтобы открыть/закрыть ворота все равно надо покинуть машину. Часто такой вариант делают в качестве резервного — вдруг пульт дистанционного управления потеряется.

От пульта дистанционного управления. Автоматические ворота с дистанционным управлением — востребованный вариант. На приводе есть приемное устройство, которое при поступлении сигнала запускает движок ворот в ту или другую сторону (в зависимости от поступившего сигнала). Сигнал передается с пульта дистанционного управления, который может выглядеть как брелок, а может — как небольшой пульт. Этот способ удобен, так как можно включать/выключать привод находясь в зоне действия приемника, расположенного в гараже

Из машины, из дома, находясь во дворе — не важно. Важно, чтобы пульт находился в радиусе действия сигнала. Но тут есть нюансы

Но тут есть нюансы

Первый — передача сигналов происходит по радио-каналу, то есть, может быть перехвачена Потому, при выборе, обращайте внимание на способ кодировки и систему безопасности. Второй — у ваших соседей или даже у вас, может быть пульт от другого устройства, работающий на той же частоте Это приведет к неразберихе. Потому желательно чтобы была возможность изменять частоту, на которой работают пульт управления и приемник

К тому же это повысит надежность системы — вы можете менять частоту по своему желанию

Потому желательно чтобы была возможность изменять частоту, на которой работают пульт управления и приемник. К тому же это повысит надежность системы — вы можете менять частоту по своему желанию.

От мобильного устройства. Современные запорные системы могут управляться не только от пульта дистанционного управления, но и от мобильного устройства с установленной специальной программой. Обмен сигналами происходит по системе спутниковой связи. Кроме того, что вам не требуется дополнительное устройство (пульт), а только мобильный телефон, вы сможете в любое время отследить состояние ворот. Но такая система дорога, хотя и удобна.

Чаще всего для управления автоматическими гаражными воротами используют пульты дистанционного управления. Они удобны, компактны. Обычно их устанавливают в паре с системой аварийной разблокировки. Чтобы при пропадании электропитания можно было открыть/закрыть ворота вручную (или при помощи ручного ворота).

Вопрос-ответ

Подходят ли складывающиеся ворота в суровых походных условиях России?

Складные ворота представляют собой сооружение, состоящее из секций и роликов, направляющих и петель. Это создает условия для свободного движения, но иногда эксплуатация затруднена, что особенно проявляется в суровых походных условиях. Во многих регионах России холодный климат, часто выпадают осадки, температура снижается до существенной отметки. Наладить работу воротного ограждения при этом непросто, но складной вариант подойдет для таких условий как нельзя лучше, т. к. отличается превосходными теплоизоляционными свойствами. Если обеспечить уход за направляющими и роликами, а также петлями, проблем не возникнет.

Что делать, если при работе ворот шумит двигатель?

Причины могут быть разные: неисправность мотора, отсутствие звукопоглощающих прокладок, что приведет к появлению вибрации, а затем – посторонних шумов. Необходимо проверить работу двигателя, в некоторых случаях используют тестер, однако лучше вызвать мастера для проведения полноценной диагностики. Но сначала следует попробовать устранить вероятные и более простые причины: установить прокладки под привод, наладить работу, если где-то застрял камень – он мог залететь при движении авто

Важно знать, что нет других факторов появления шума при эксплуатации автоматического сооружения.

Что делать, если нижняя часть полотна примерзла к основанию?

Когда конструкция используется зимой, нужно тщательно очищать площадку в проеме гаража или при въезде на участок от снега, воды. Это позволит предупредить обледенение. Рекомендуется удалять осадки также и с нижней части складных створок – снег может обложить ролики, еще он уплотняется при движении конструкции. В крайнем случае, когда уже образовалась наледь, нужно разморозить подвижные части. Используют источники тепла, для сравнения, механический способ не самый подходящий, т. к. в этом случае можно повредить полотно.

Как правильно наладить механизм после установки?

В домашних условиях придется самостоятельно настраивать привод. Определяют следующие параметры: намечают крайние точки при движении створок, а также аварийный режим отключения. Эти действия выполняются в соответствии с инструкцией, которая заложена в комплект электропривода.

Какой утеплитель наиболее подходящий для тепло- и звукоизоляции?

Для улучшения свойств готового изделия используют минеральную вату, пенопласт или пеноплекс. По характеристикам наилучший вариант из названых – последний. Он отличается устойчивостью к гниению, воздействию влаги, низким показателем теплопроводности и обеспечивает звукоизоляцию. Одно из главных преимуществ – пеноплекс относится к негорючим материалам.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

дерево;
металл;
сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Как сделать ворота-гармошку своими руками

Иногда домовладельцы предпочитают монтировать готовые конструкции. Однако установка откатных и других складывающихся ворот легко может быть реализована своими силами.

Подготовительные работы

Прежде чем начать закупать сырье для конструкции, нужно подготовить ее эскиз. Число секций и их размеры зависят от ширины проема. Все элементы должны иметь одинаковые габариты. На чертеже указывают размеры стоек, панелей, просветов между ними, точки установки крепежных деталей.

При подготовке проекта учитываются также характеристики окружающего пространства – рельеф земной поверхности и ширина подходящей к ограждению проезжей части. Размеры ворот обычно соответствуют высоте забора или немного (максимум на 0,5 м) превосходят ее

Перед тем как делать чертеж, важно определить ширину въездной зоны для автомобиля. Имеет значение и радиус его поворота

Чем меньше расстояние между проезжей частью и въездной зоной, тем шире будет конструкция. Если дистанция достаточно велика, ширина может составлять 3-4 м для легкового автомобиля. Для грузовика она будет больше. Если въездная область невелика, ширина определяется практическим методом. Для этого нужно попробовать несколько раз въехать на участок, а затем выехать. В областях, где линия ворот пересекается с колеей, добавляются 0,2-0,3 м.

Материалы и инструменты

Чтобы сделать ворота-гармошку своими руками, нужно подготовить две швеллерные балки из металла, имеющие форму буквы П. Также потребуются ролики, снабженные подшипниками: они помогают створкам двигаться по направляющей.

Для работ потребуется следующий инструментарий:

строительная рулетка и уровень для измерений и проверки ровности;
сварочный аппарат на 220 В;
шуруповерт для установки крепежей;
болгарка для нарезки элементов и зачистки сварочных швов;
электродрель.

Установка опор

При первичной установке ворот требуется укрепление проема с помощью швеллеров. Последние должны занимать лишь ту область проема, где не планируется располагать ролики. К низу нужно приварить металлическую лапу. Швеллеры фиксируются посредством анкеров.

Чтобы установить опору, нужно измерить высоту проема и отнять из нее толщину направляющей. Это значение отмечают на опорных швеллерных элементах и подрезают их болгаркой. К низовым областям приваривают уголки из металла. Сами швеллеры нужно установить по бокам и внизу проема. Для этого также используется сварочный аппарат. Затем монтируются поперечные балки. Внизу их сваривают с уголками швеллеров, а с верхом проема соединяют посредством анкеров. Уголок, куда предполагается монтировать ролики, прикрепляют к верхней балке над конструкцией.

Сборка каркаса

Элементы, составляющие полотно, должны иметь одинаковые габариты. Нарезав трубки нужных размеров, их помещают на ровную плоскость и сваривают раму. Чтобы она была крепче, рекомендуется использовать диагональные и горизонтальные перемычки.

Монтаж навеса

Для этой процедуры нужны петли на подшипниках. Их закупают из расчета по паре на каждую секцию. Фиксировать их надо так, чтобы полотно складывалось, как гармошка.

Крепление роликов и направляющих

Направляющая вваривается в горизонтальную балку, помещаемую на столбы. Для установки ролика приваривается пластинка, к которой крепится штырь (перед этим он должен быть закален). Свободный конец выгибается под прямым углом и вставляется в ролик. Для фиксации применяют гайки.

Обшивка конструкции

Листовой материал для обшивки может крепиться саморезами, клепками или сварочным аппаратом. Щели между панелями перекрывают брезентом

Важно также учесть, где будет располагаться замок (он может быть подвесным или врезным)

Источник

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
Для облицовки используется профнастил или железо, лучше оцинкованное.
В качестве утеплителя используется минвата или пенопласт.
Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Швеллер.

Ролики.

Инструменты, которые понадобятся в процессе производства работ:

Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
Сварные работы можно проводить сварочным аппаратом в 220V.
Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Установка несущих столбов для ворот

Если гараж только построен, то, как правило, проем для ворот в районе стен ничем не укреплен. Поэтому берем два швеллера длиной равной высоте проема за вычетом толщины поперечной балки для ролика. К нижнему краю швеллера приваривается металлическая «лапа». Далее с помощью анкеров швеллер крепится к нижней части проема и к стене.

Если нет швеллера, то можно из уголков и металлических перемычек сварить раму по ширине стены гаража и прикрепить ее с помощью анкеров.

Поперечная балка, к которой в дальнейшем будет крепиться уголок для ролика, укладывается на столбы и приваривается к ним. К верхней части проема балка приваривается или крепится при помощи болтов.

Вычисляем количество панелей для ворот

Количество панелей и их размер зависят от длины проема и от вида гаражных складных ворот. Если вы их плохо представляете, то лучше перед началом работ сделать схематический набросок. Нужно четко разметить проем, учесть размер стоек, зазор между панелями и их ширину.

Желание сделать в гараже дверь также нужно заранее учесть. Удобней всего в таком случае сделать одну створку ворот распашной. Основное условие раздвижной створки - все панели одинакового размера.

Сварочный стол

Делаем каркас ворот гаража

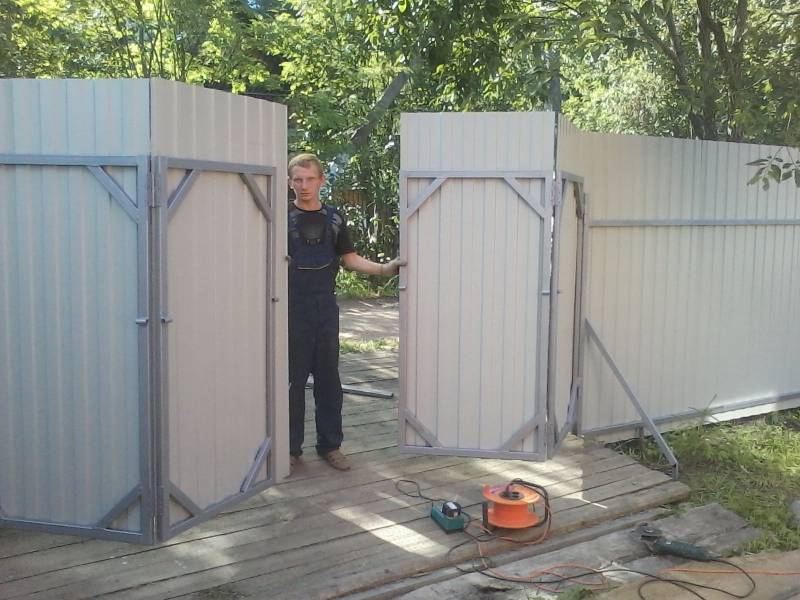

Когда вы определились с размерами створок, можно начинать делать складные ворота своими руками. Для этого берем металлические трубки и режем их по размерам панелей.

Варить каркас своими руками желательно на заранее подготовленной ровной поверхности, чтобы не было перекосов. Для предания дополнительной жесткости конструкции к готовому каркасу привариваем дополнительные поперечные или диагональные перемычки.

Каркас на гаражные двери изготавливается подобным образом из того же металлического профиля.

Для запирания раздвижной створки можно сделать в каждой панели специальные крепления для запорного штыря, который будет удерживать гаражные ворота, цепляясь за отверстия в полу гаража. Или приварить на крайнюю панель створки и опорный столб ушки для амбарного замка.

Установка навесов на створки ворот

Подбираем навесы, которые смогут выдержать вес створок. Для этого лучше подойдут подшипниковые навесы. Панели раздвижной створки соединяются тоже с помощью навесов, по два навеса на каждую панель. Эти навесы должны позволять складной створке полностью складываться по типу гармошки.

Для распашной створки тоже подойдут подшипниковые навесы, только для удобства заранее нужно учесть, чтобы створка открывалась наружу.

Как сделать ворота гармошка своими руками

При выборе дверей обязательно учитывают дизайн и особенности конструкции. Для маленькой площади подходят только компактные створки, занимающие мало пространства при открывании, а для больших проемов используют крупные блоки. Их можно купить в готовом виде или сделать собственноручно.

Раздвижные панели должны гармонично сочетаться с расположенными на территории постройками: забором, гаражом, зданием и обладать необходимой прочностью. Створки дверей изготавливают из дерева и листов профнастила, но самым лучшим материалом считается сталь, при условии что железные ворота будут обработаны средством против коррозии.
