Монолитная плита
Специфика закладки монолитной плавающей основы схожа с процессом устройства заглубленной ленты.
Разница в том, что плита устраивается меньшей высоты, около 20 см и одновременно выполняет роль пола.
В случае с гаражом имеет смысл залить плиту ребристого типа, в которой ребра буду выполнять функцию стен. Котлован при этом роют на глубину ниже уровня промерзания.
Глубина промерзания грунта по СНиП, м*
| Географическая область | суглинки и глины | песок мелкий, супесь | песок крупный, гравелистый |
| Архангельская | 1,56 | 1,90 | 2,04 |
| Вологодская | 1,43 | 1,74 | 1,86 |
| Свердловская | 1,57 | 1,91 | 2,04 |
| Курская | 1,06 | 1,29 | 1,38 |
| Московская | 1,10 | 1,34 | 1,44 |
| Нижегородская | 1,45 | 1,76 | 1,89 |
| Новосибирская | 1,83 | 2,23 | 2,39 |
| Пермская | 1,59 | 1,93 | 2,07 |
| Ростовская | 0,66 | 0,80 | 0,86 |
| Самарская | 1,54 | 1,88 | 2,01 |
| Ленинградская | 0,98 | 1,20 | 1,28 |
| Саратовская | 1,19 | 1,44 | 1,55 |
| Тюменская | 1,73 | 2,10 | 2,25 |
| Челябинская | 1,73 | 2,11 | 2,26 |
Бетонный фундамент для гаража по монолитной технологии – лучший вариант для строительства на неспокойных грунтах.
Чтобы повысить уровень комфорта и срок службы, под монолитную плиту можно проложить теплоизоляцию.
В данном случае подойдет не любой материал. Основные условия при выборе:
долгий срок гарантийной эксплуатации. Заменять утеплитель даже раз в несколько лет будет проблематично и весьма затратно;
влагоустойчивость, чтобы вода не разрушила структура материала и не снизила рабочие свойства.
Для прокладки слоя утепления фундамента могут быть использованы различные материалы. Хорошим вариантом будет отсыпать слоем керамзита. Также могут быть использованы пенопласт, пенополистирол, минеральная вата или материалы напыления.

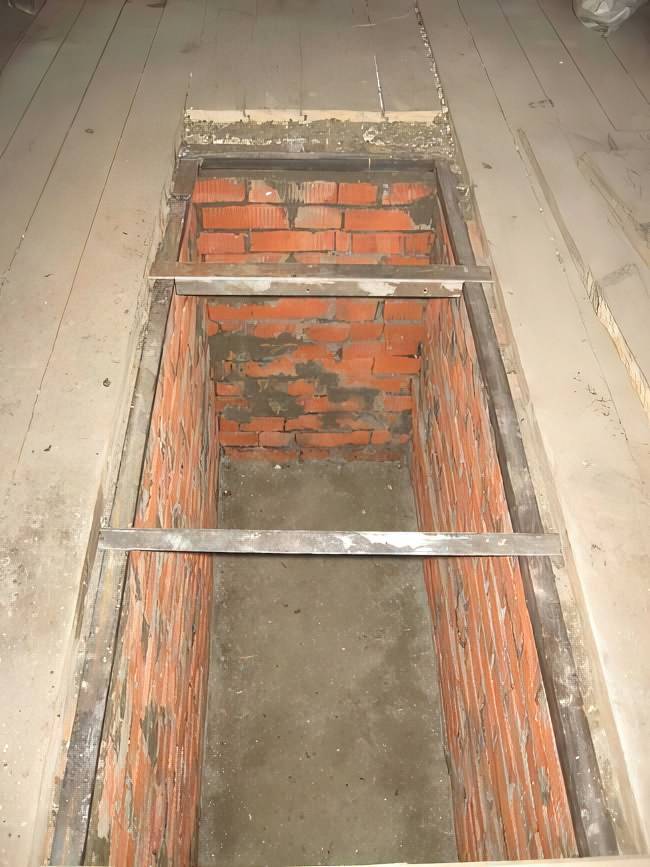

Технология устройства смотровой ямы из кирпича
Мы определились с размерами смотровой ямы в чистоте. Но при устройстве котлована следует учесть:
- толщину будущих стен из кирпича (250мм — в один кирпич);
- слой выравнивающей подготовки из песка, щебня, гравия толщиной 50-100мм;
- толщину днища из бетона марки 150 – 200 равную 100мм.
Спуск в смотровую яму
Осуществляем отрывку котлована, зачищаем дно и приступаем к устройству днища. Спускаться в яму можете по приставной стремянке.
Делаем выравнивающую подготовку и приступаем к устройству горизонтальной гидроизоляции днища из рулонных материалов – изола, рубероида и прочих пленочных материалов.
При этом следует учесть, что края изолирующего материала надо вывести на 50см за границы днища, чтобы затем завернуть их и наклеить на наружную поверхность будущих кирпичных стен ямы.
Подошло время бетонирования днища. Производим его шириной равной ширине ямы 75 – 80см плюс толщина двух кирпичных стенок (50см) плюс запас на «туда – сюда» (5-10см). Итого ширина плиты получается 1,4м. Аналогично просчитайте длину плиты днища.
Армировать ли днище? Если вы применяете бетонную смесь М-150, 200, выдерживая толщину 80 – 100мм, то можно обойтись без арматуры. Бетон должен схватиться до первоначальной прочности, – в нашем случае отводим на это срок в 3-4 дня.
Начинаем кирпичную кладку, которую опираем на бетонную плиту. Кладку кладем под расшивку швов либо штукатурку. С наружной стороны стены ямы следует оштукатурить, чтобы можно было качественно выполнить вертикальную гидроизоляцию.
Штукатурку осуществляем параллельно с кладкой, то есть, выложив 4 – 5 рядов по высоте стенки, тут же оштукатуриваем ее снаружи.
Выполняем наружную обмазочную гидроизоляцию – горячим битумом, битумной мастикой, аналогичными материалами в два слоя. Гидроизоляция нужна, чтобы стенки ямы не «тянули» влагу из земли и не создавали сырость внутри нее.
Выполнив стенки ямы и их гидроизоляцию нужно произвести обратную засыпку пазух с послойным трамбованием грунта через 15 – 20см. Идеально, если это будет глина, так как уплотненная глина создает «глиняный замок», препятствующий проникновению воды через нее.
Устройство ниш
Очень удобно если смотровая яма в гараже из кирпича обустроена по длинной стороне нишами – для размещения электрического светильника, выключателя, розетки.
К этой нише следует подвести кабель с напряжением 36вольт, используемый в подвальных и сырых помещениях одетый в резиновый шланг либо в гофрированном (лучше стальном) варианте.
Другую нишу – для размещения инструментов необходимых при работе. Размещают ниши на высоте 0,9 – 1,2 м от уровня пола ямы.
Размеры ниш можно выдержать в мм:
- по глубине 120
- длина в пределах 500 – 750
- высота 250-300
После укладки последнего верхнего ряда кирпичей на них устанавливается металлическая обрамляющая проем рамка из уголка № 45-50.
Для надежной фиксации рамки к внешней боковой ее стороне привариваются анкерные выпуски из арматуры диаметром 6-10мм через 25-30см, которые после бетонирования пола гаража входят в тело бетона.
Уголки свариваются таким образом, чтобы в рамку по короткой стороне можно было устанавливать доски толщиной 40-50мм, которыми перекрывают яму в тех случаях, когда ею не пользуются.
Доски можно сбить в щиты, но не слишком тяжелые. Их нужно антисептировать и покрасить, чтобы продлить срок эксплуатации. Металлические детали (рамки, лестницы и прочее) тоже необходимо окрасить.

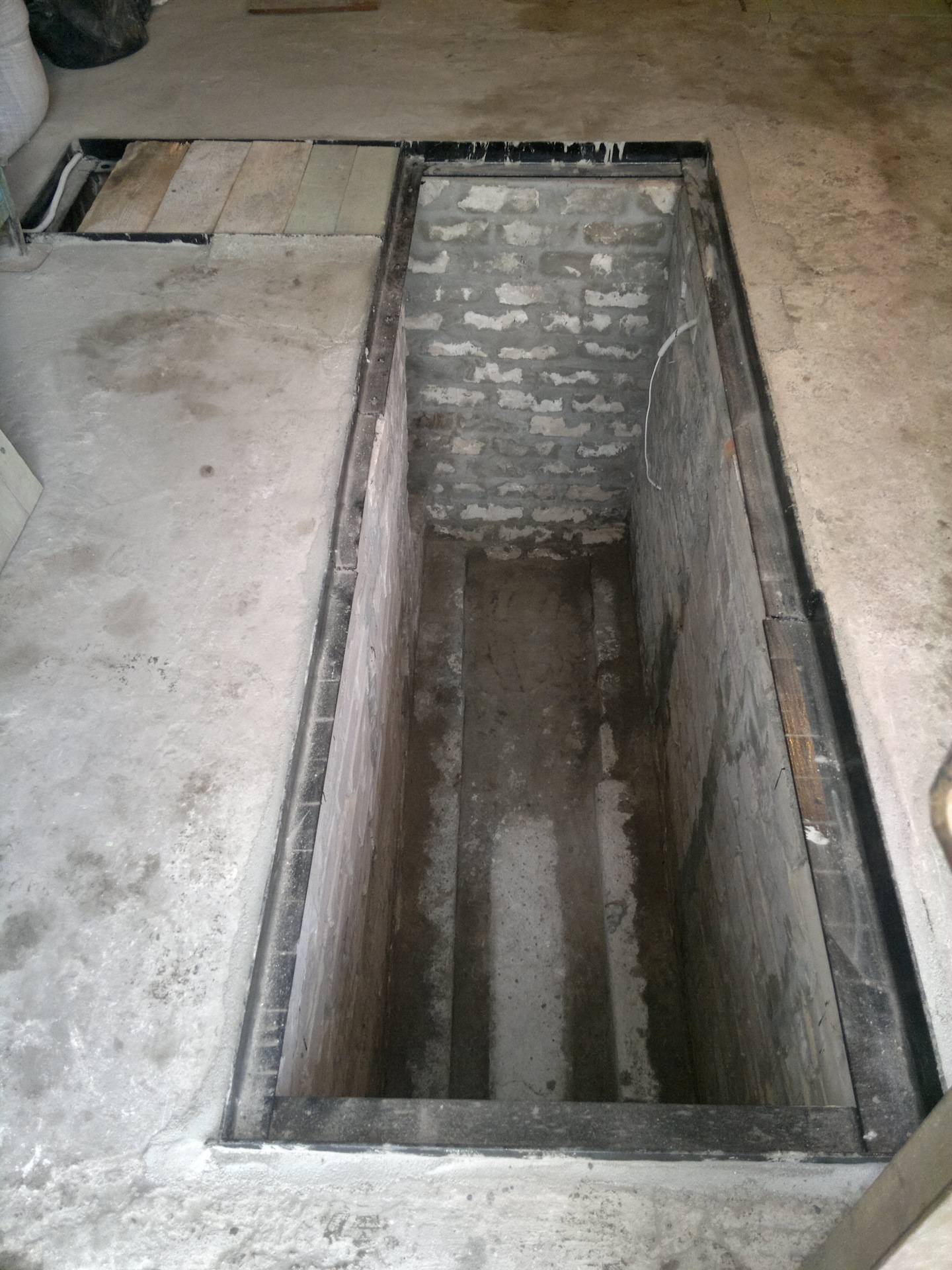

Моя смотровая яма, выполненная в подвале гаража
Чтобы смотровая яма в гараже из кирпича была безопасной для заезда, устанавливают, так называемые, колесоотбойники, которые не позволяют случайно съехать колесам автомобиля в яму.
Это металлическое обрамление вокруг ямы из металлического профиля (трубы, швеллера, уголка), которое несколько возвышается над отметкой пола и представляет собой барьер, огораживающий проем смотровой ямы.
Смотровую яму рекомендуется держать закрытой ( кроме случаев ее использования), так как в ней образуется конденсат, который может способствовать коррозии днища и металлических узлов машины. Просушивайте яму в жаркую погоду, когда вы выезжаете из гаража.
Это, пожалуй, основные моменты, которые следует учесть при строительстве смотровой ямы. Еще раз подумайте и взвесьте целесообразность устройства ямы при строительстве своего гаража.
Основная технология постройки
После того, как яма вырыта, надо качественно выровнять стенки и дно лопатами. После этого в первую очередь обустраивается пол. Сначала дно засыпается песком слоем примерно равным 20 см. Песок хорошо утрамбовывают, при необходимости поливая водой.
Поверх утрамбованной песчаной подушки укладывается щебень. Его слой не должен быть меньше 10 сантиметров. Щебень так же хорошо утрамбовывается. Сверху щебня укладываются и вяжутся проволокой хлысты металлической или пластиковой арматуры (6-8 мм) вдоль и поперек ямы, образуя квадраты со стороной примерно 150 мм.
Для армирования можно использовать и строительную решетку. Заключительным этапом дно ямы заливается бетоном. Толщина слоя при этом должна быть не менее 80 мм.
Габариты
Перед тем, как сделать смотровую яму в гараже, надо оценить свой автомобиль. Ведь габариты ямы, ее длина и ширина полностью зависит от ширины и длины техники, расстояния между колесами.
Если Вы не хотите вдаваться в такие детали, то помните, что во всех деталях есть свои установленные стандарты. В нашем случае универсальная ширина ровняется 80-85 сантиметрам. Длина, как правило, берется на один метр больше длины самого транспортного средства.
Однако, это всего лишь стандарты. ГОСТ размеров смотровой ямы в гараже хозяин определяет сам. При определенных условиях яму можно делать гораздо длинней, все зависит от желания и планов каждого автомобильного владельца.
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.
В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

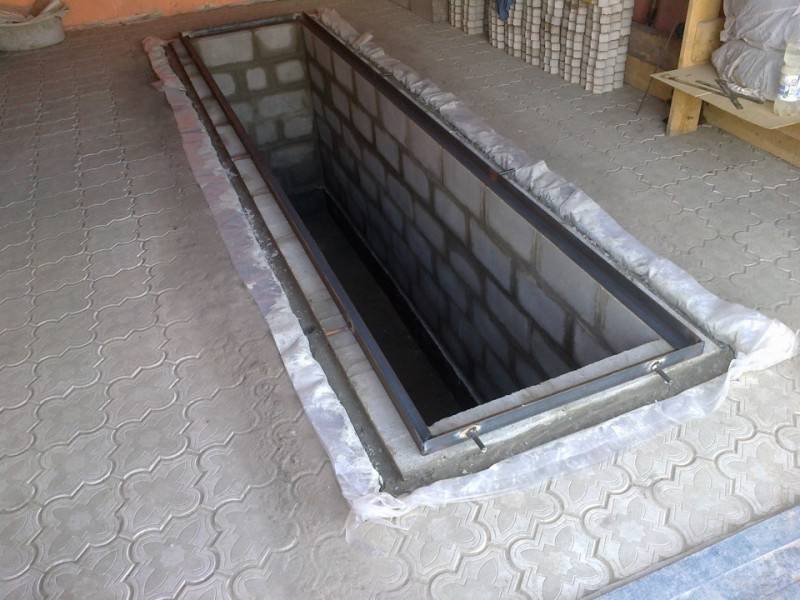

Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

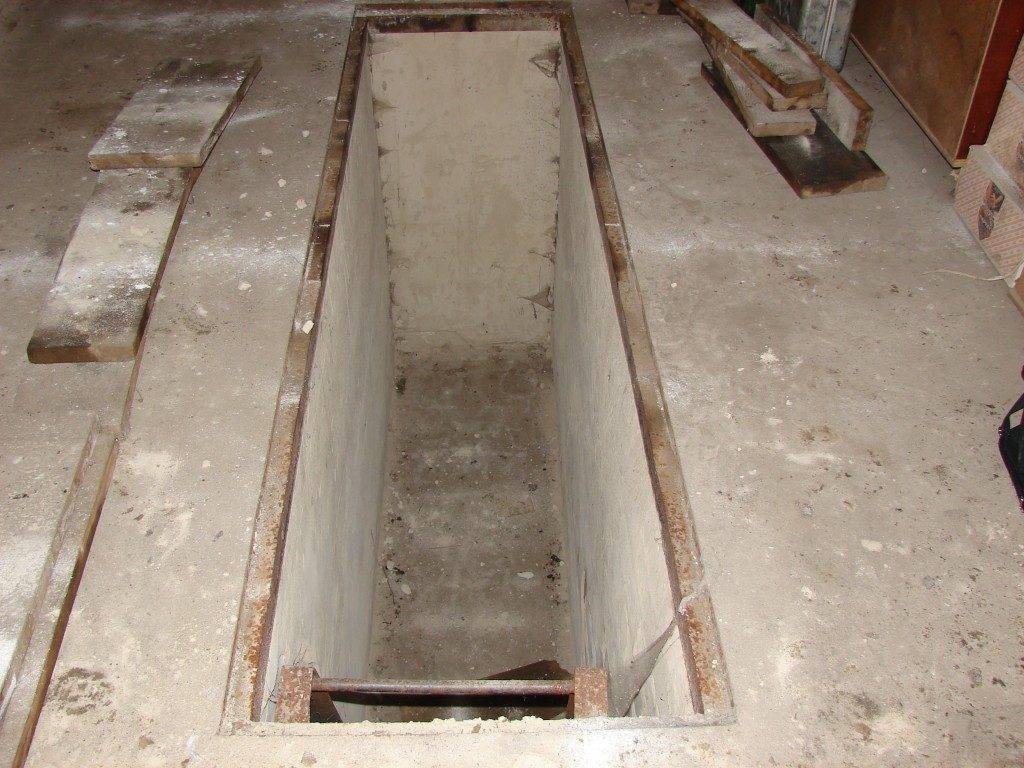

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Бетонирование смотровой ямы в гараже
Делаем пол в смотровой яме из бетона
Перед тем как мы приступим к строительству стен, нам необходимо “довести до ума пол”, для этого первым делом выравниваем на нем грунт. Далее следует насыпать и утрамбовать примерно 100 мм щебня, который покрывается вдвое меньшим слоем речного песка, последний, в свою очередь, тщательно трамбуется. Далее следует уложить гидроизоляционный материал, однако крайне желательно перед этим промазать получившуюся «подушку» глиной, ее слой послужит дополнительной защитой от влаги.
Широко распространены для гидроизоляции в гараже следующие материалы:
Похожие:
- рубероид и еврорубероид;
- рубемаст;
- полиэтиленовая пленка.
Далее следует армировать наш будущий пол смотровой ямы, сделать это можно либо уложив и связав прутья арматуры, либо используя специальную армирующую сетку с сечением арматуры 40 – 50 мм.
После этого готовим раствор со следующими пропорциями компонентов:
- 1 часть цемента;
- 2 части песка;
- 4 части щебня.
Заливаем этим раствором пол, толщина слоя от 50 мм. После выравнивания ждем схватывания раствора, в жаркое время года бетон необходимо регулярно поливать во избежание его растрескивания.
Делаем стены
Для возведения стен будем использовать раствор с такими же пропорциями. Заливать стены мы будем поэтапно слоями высотой 300 – 400 мм. Для этого выставляем по всему периметру ямы опалубку, при этом ориентируемся на толщину стен в 150 – 200 мм. Монтируя щиты, следует пользоваться уровнем, т.к. их отклонение от вертикали недопустимо.
Производим армирование, аналогично армированию пола, следует делать армирование таким образом, чтобы арматура выступала выше заливаемого бетона, тем самым межслойные швы будут дополнительно укреплены. Далее производим бетонирование смотровой ямы в гараже, заливаем его в полученную опалубку, трамбуя его деревянным бруском, чтобы выгнать наружу весь воздух.
Освещение смотровой ямы в гараже обычно монтируется в самом верхнем слое заливаемого бетона.
Однако заливая последний слой, следует позаботиться не только об освещении, а и подумать о том, чем можно будет закрыть яму в гараже. Этим вы не только обезопасите себя от случайного падения в нее, но и убережете своего “железного друга” ведь на его днище будет скапливаться гораздо меньше конденсата.
В большинстве случаем для этих целей используют доски, укладываемые по ширине ямы. Нам потребуется сварить и смонтировать прямоугольный каркас из металлического уголка. К каркасу привариваются металлические прутки, это может быть арматура или достаточной толщины проволока, которые при заливке последнего бетонного слоя стены смотровой ямы погружаются в раствор.
Другие варианты устройства ямы
На стабильных сухих грунтах, например, при расположении гаража на горе, можно не делать мощный армопояс и устроить более простое решение. Это может быть тонкослойное бетонирование «скользящей опалубкой».
Бетонированием это называется лишь условно — скорее, это метод нанесения толстого слоя штукатурки, которая нужна для укрепления среза грунта.
Вместо выкладки каменного, можно изготовить цельнометаллический резервуар. Это вполне жизнеспособный вариант при наличии материала и умения герметично варить металл.
Абсолютная гарантия защиты от затопления, но сам металл нужно усилить рёбрами жёсткости и защитить от влаги. Такой «стакан» просто устанавливают в котлован и бетонируют пазухи. Безусловный плюс — можно не привязывать ёмкость к стяжке.
В построении гаражной ямы нет особой сложности. Главное — чётко понимать свои потребности и соизмерять их с возможностями гаража. Во всём остальном можно положиться на материалы этой статьи, созданной на основе опыта многих мастеров.
рмнт.ру, Игорь Максимов
Пошаговое руководство по строительству овощной ямы с утеплением
Строительство овощной ямы имеет свои особенности.
Чертёж
Для овощной ямы важны и наличие гидроизоляции, и глубина.
Точка промерзания зависит от региона расположения гаража, например, в северных областях земля промерзает до 150 см. Учитывая этот факт, следует выкопать котлован глубиной не менее 190 см. От 10 до 15 см необходимо выделить для дренажной прослойки под основанием, ещё около 10 см требуется для установки перекрытия. Остаётся 170–175 см для размещения полок, стеллажей и ниш для овощей и освещения. Глубина зависит и от роста хозяина.
Вариант с оптимальными размерами для этого сооружения
Оптимальная ширина ямы для овощей составляет 150 см. Этот размер позволяет оптимально поместить полки и стеллажи, при этом человек не будет стеснён в движениях внутри ямы. Для подбора длины нужно придерживаются правила — котлован не должен доходить до стен гаража ближе чем на 50 см.
Необходимые материалы и инструменты
Для изготовления овощной ямы в гараже потребуются следующие материалы:
- гидроизоляционное полотно;
- арматурные прутья;
- песок;
- гравий;
- доски для опалубки;
- металлические уголки;
- проволока;
- кирпичи, металлические листы, доски или бетон М 250.
При строительстве этого сооружения не обойтись без таких инструментов:
- штыковой и совковой лопаты;
- бетономешалки;
- ёмкостей для бетонной смеси и воды;
- паяльной лампы;
- двустороннего скотча;
- шуруповёрта.
Расчёты материалов для возведения овощной ямы аналогичны смотровой.
Инструкция по изготовлению
Подготовив все необходимые инструменты и материалы, можно приступить к строительству овощной ямы:
- Необходимо провести размету участка под котлован. Это удобно сделать с помощью натянутого шнура и колышков.
- Когда разметка готова, можно приступать к земельным работам. Определяя размеры будущей ямы, следует учитывать толщину стен и пола в соответствии с выбранным материалом для строительства.
- Стены и пол нужно покрыть слоем битума. Эта процедура обязательна в том случае, если уровень грунтовых вод довольно высокий. Битум послужит дополнительным гидроизоляционным слоем.
- Теперь пришло время возвести основание. Для этого потребуется выровнять поверхность дна ямы, затем насыпать песок, равномерно распределить его. После этого спрессовать этот слой до получения толщины в 10 см. Сверху песчаной подушки поместить гравий, который тоже необходимо утрамбовать.
Утрамбованный гравий с песком выполнят дренажную функцию
Правиьное обустройство ямы в гараже – это уверенность автовладельца в том, что в случае несложной поломки при элементарных знаниях автослесарного дела, он сможет сэкономить на обращении в СТО.
А это сегодня, а в разгар очередного затянувшегося экономического кризиса, при наших разбитых дорогах, приводящих к поломкам, просто необходимое условие.
Но как сделать яму в гараже своими руками и возможно ли это, когда гараж уже построен? На все эти вопросы мы ответим далее в статье.
Рекомендации по строительству
При кажущейся простоте, процесс изготовления обзорной канавы имеет свои нюансы, проводится в определенной последовательности и требует учета множества деталей.
Планирование и разметка
Определиться с типом ямы и материалом нужно еще при проектировании. Черновую чашу лучше сделать еще до того, как будет изготовлен фундамент, крыша и стены здания. Работать на открытой местности намного легче, чем в стесненных условиях без возможности использования даже легкой землеройной техники. Строительство ямы лучше делать сразу после проведения разметки, а уже затем проводить остальные работы.
Пол и стены
Стены армируют для большей прочности
Делая пол в яме, нужно обращать внимание на его ровность и плотность. Водитель должен ходить или ездить по нему на роликовом стуле без риска споткнуться и упасть
Оптимальным решением является бетонная плита. Если грунт сухой, а подземные воды залегают глубоко, допускается укладка штучных изделий на хорошо утрамбованное основание. Чтобы предотвратить прорастание через него травы, внизу нужно уложить плотный целлофан, рубероид или геотекстиль.
Если принято решение выложить стены из кирпича, следует проводить их жесткое армирование с закреплением рамок по углам вертикальными перемычками. На кладку можно нанести отделку в виде штукатурки или керамической плитки.
Гидроизоляция
Гидроизоляция смотровой ямы
Вырытая канава должна иметь эффективную гидроизоляцию. В зависимости от материала изготовления ниши используются такие материалы:
- Обмазочные. Изготавливаются на битумной основе, наносятся на поверхности в расплавленном виде. Современные смеси устойчивы к морозу, сохраняют целостность на протяжении 25-30 лет, затем требуют замены.
- Рулонные или клеящиеся. Это модификации рубероида, мембранных пленок и полиуретановых самоклеек. Отличаются длительным сроком службы и высокой ценой.
- Проникающие. Проникая в поры и щели материала, жидкости застывают и закупоривают их, образуя монолитную и долговечную субстанцию.
Гидроизоляция проводится в два этапа, сначала снаружи наносится слой жидкой глины, а уже изнутри — технологичное покрытие.
Глобальное утепление
Поскольку ниша погружена в землю, от ее стен будет исходить холод, провоцируя сырость и конденсат. Предотвратить это явление можно путем заложения утеплителя под полом и за стенками. Для этого можно использовать пенопласт, минеральную вату или пенополиуретан. Как альтернатива — керамзитобетон, теплопроводность которого намного меньше стандартных растворов. Еще больший эффект дает укладка теплого пола или греющего кабеля.
Вентиляция подполья
Система вентиляции
Даже качественная гидроизоляция и утепление не защитит яму от сырости и образования неприятного запаха. Необходимо еще на этапе строительства соорудить систему кондиционирования. Вентиляционная система может быть общей для ниши и здания или выполняться индивидуально для каждого из этих помещений. Воздух поступает в смотровую канаву и помещение гаража через одну приточную трубу, разветвляющуюся на два патрубка — прямой для помещения и опускающийся вниз — для смотровой ямы. Выход воздуха также осуществляется через одну вытяжную трубу, проходящую через крышу на улицу и поднятую не менее чем на 50 см над крышей.
Лестница для смотровой ямы
Раскладная лестница
Для спуска и подъема могут делаться стационарные, съемные или раскладные лестницы. В зависимости от размеров сооружения их изготавливают из железобетона, металла или древесины.
Освещение
В соответствии с положениями СНиП внутри смотровой ямы может использоваться напряжение 12-36 вольт. Подвод 220 вольт запрещен, так как это опасно для жизни. Кроме того, все выключатели и розетки, должны быть расположены только вне ямы, например, в щите на стене гаража. Кабель должен быть с двойной изоляцией, в металлической заземленной гофрированной трубе. Для освещения правильным решением будут современные и безопасные LED светильники.
Стены
Для возведения стен чаще всего используют бетонные блоки, кирпичную кладку либо делают опалубку и заливают сплошным бетонным монолитом. Если грунт на срезе твердый, достаточно сделать только внутренний короб опалубки, внешним станет сама земляная стена.
Если грунт сыпучий, придется ставить деревянные щиты по всему периметру ямы. Перед тем, как в установленную опалубку залить бетон, между противоположными щитами обязательно нужно установить прочные распорки. В ином случае доски деформируются и выгнутся от тяжести.
В худшем варианте они просто могут не выдержать и бетон прольётся на дно ямы. Заливать весь бетон нужно в один приём и не оставлять часть этой работы на следующий день. Иначе место соединения старого и свежего бетона будут непрочными
Этапы работы
Подготовка котлована
Размеры котлована на 20—25 см больше размеров ямы. Для закладки дренажа делают траншею по периметру ниже уровня стяжки пола. Если предусмотрены ниши, вынимают грунт в месте их расположения. Траншея для вентиляционной трубы должна быть проложена под фундаментом гаража и выведена наружу. Копать предпочтительнее вручную, но если готовят котлован до возведения стен, то можно — трактором. При этом нужно разметить и вбить колышки, чтобы не потребовался дополнительно грунт для засыпки.
Обустройство пола и стен
После того как котлован готов, зачищают и выравнивают пол, стены и ниши от лишнего грунта. Затем на дне дополнительно делают подложку для стяжки, послойно засыпая глину, щебень средней фракции, песок и мелкий гравий. Первые 2 слоя закладывают толщиной 10 см, а последующие — по 5 см. Слои поэтапно тщательно выравниваются и утрамбовываются.
Гидроизоляция и сток воды
Этот этап является необходимым и обязательным, если грунтовые воды залегают на расстоянии менее 2 м. Для этой цели используется рубероид или изолон, который покрывает дно и стены с запасом по 30 см с каждой стороны. Концы загибают и фиксируют. Гидроизоляционный материал укладывают с нахлестом 8—10 см
При укладке рубероида важно промазывать швы битумной мастикой для создания герметичности. Таким же образом гидроизолируют места будущих ниш
До укладки гидроизоляции по внешней стороне стенок закладывают асбестовые трубы диаметром 5—8 см, которые будут выполнять роль дренажа.
Бетонирование пола
Для бетонирования сваривают или связывают стальной проволокой решетку из арматуры толщиной 5—8 мм с ячейкой 10x10 см. Подготовленную конструкцию устанавливаем над полом на высоте 6—8 см. Перед заливкой бетоном, уровнем проверяют горизонтальность укладки. Для приготовления раствора используют цемент М500, песок и мелкий гравий фракции 1,5—2 см в пропорциях 1:4:2. Готовой смесью заливают армированное дно и делают стяжку толщиной от 10 до 15 см. Разравнивают бетонную смесь под горизонтальный уровень.
Вентиляция
Со временем в смотровой яме скапливаются токсичные запахи и влага. Вытяжка существенно снизит их концентрацию. Вентиляционную трубу прокладывают с зазором от пола 10—15 см. Обычно используют пластиковую трубу диаметром 10—12 см. Поворотное колено для соединения выбирают металлическое, чтобы при бетонировании пола гаража от нагрузки оно не погнулось. Дальнейший отвод выполняют металлической трубой диаметром 10—12 см, которую прокладывают ниже уровня стяжки. Еще одно поворотное колено устанавливают на выходе наружу. Затем крепят воздухоотвод на расстоянии 15—20 см от внешней стены. Защиту от попадания осадков обеспечивают конусовидным колпаком, изготовленным из оцинкованного железа.
Кладка кирпича
Кирпич начинают класть с углов, при этом обеспечивая перевязку между собой. Укладку первого ряда контролируют уровнем. Для усиления конструкции после каждых двух рядов прокладывают металлическую сетку. Кладка выполняется в половину или четверть кирпича. Раствор готовят из песка и цемента в пропорциях 3:1. При помощи веревочного отвеса контролируют вертикальность возводимых стен. Стенки ниш выкладывают до проектного уровня и делают перекрытие бетонной плитой. После выведения стен до уровня пола гаража и полного высыхания их можно обложить плиткой. Для усиления конструкции по размерам внутреннего периметра сваривают уголок сечением 5x5 см. К полученному прямоугольнику приваривают от 8 до 20 арматурных усов длиною 20—25 см. Забетонированные в стяжку пола, они укрепят смотровую яму.
Дополнительные рекомендации
Смотровая яма – одновременно полезное и небезопасное сооружение.
Чтобы свести к минимуму риск травмироваться, необходимо соблюсти:
- Крышку из нескольких досок, соединенных друг с другом посредством двух тросов (для этого в досках просверливаются отверстия, через которые надо провести тросы);
- Освещение (необязательно встраивать в отделку светильники – лучше использовать «переноску»);
- Лестницу вертикального или ступенчатого типа.
Ступенчатая лестница в яму гаража уменьшает полезную площадь для осмотра, поэтому ее лучше возводить в другой «ветви», идущей сбоку от траншеи. Однако выше этого «острова» придется устраивать отдельную крышку или люк.
Общие правила и стройматериалы
Условие высококачественного применения ямы – исполнение всех нормативов и требований постройки конструкции и наличие изоляции горизонтальных и вертикальных поверхностей.
Строительство требует подробного планирования работ
Важно определить качество земли и уровень подземных вод. Более подходящая почва для ямы – глина
Отличие состоит в том, что она не пропускает грунтовые воды, а это означает, гидроизоляцию.
На заметку! При значительном накоплении жидкости и высоком уровне расположения вод в помещении дополнительно создают дренаж для отведения лишней воды, ставят насосное оборудование, чтобы яму можно было оперативно просушить.
Для строительства объекта требуется довольно много разных материалов, которые надо покупать с определенным запасом. Обычно профессионалы советуют купить материала больше на 10-15%.
Чтобы правильно сделать смотровую яму, нужны следующие стройматериалы:
- Песчаный, гравийный материал или щебенка. Песок, щебенка и гравий требуются не для заливания стяжки, а для устройства подстилки на дне вырытого котлована. Для смешивания всех видов растворов потребуется цементный материал.
- Брусок сечением в 30х30 или 40х40 мм, доски 2,5 см или фанерные листы толщиной в 1-1,5 см – для создания опалубки, и полноценно обработанные доски высотой в 4-4,5 см – для крышки конструкции.
- Арматура размером 6-8 мм для устройства армирующей решётки при закреплении стенок и напольной поверхности.
- Гидроизоляция смотровой ямы в гараже – плотный ПЭ, рубероидные листы и мастика. Для изоляционного слоя можно применять и наиболее современные материалы, однако они дорогие.
- Уголок из металла размером 5х5 см для крепежа периметра сооружения на уровне напольной поверхности. Часто из металлического уголка делают еще и отбойное колесо.
- Проволока из стали сечения 1,5-2 мм — для скручивания арматуры.
- Трубки из пластика 10 см – для устройства вентиляции.
Также понадобится кирпич или пеноблочный стройматериал, если по проекту строить стенки ямы в плане из них. Построить яму в гараже своими руками получится, если соблюдать технологию, получить разрешения на строительные мероприятия.
