Как сделать Проекты каркасных домов для круглогодичного проживания своими руками: Бесплатно – Чертежи инструкции

Рекомендации архитекторов по выбору софта для конструирования зданий

Просторы интернета богаты ассортиментом программ для конструирования зданий

  • большой набор готовых решений для строительства зданий с разной конфигурацией конструкций;
  • комплект чертежных инструментов для составления плана или рисования компонентов архитектурных сооружений – стен, дверей, крыш, лестниц, перекрытий, границ комнат, подсобных и подвальных помещений;

Программа для проектирования домов 3D Home Architect

  • широкий выбор отделочных материалов, напольных покрытий, мебели и других предметов обстановки;
  • способность создавать 2D- и 3D-модель дома, отличающуюся детализацией составляющих объектов;
  • возможность контролировать расходы на реализацию проекта за счет быстрой обработки данных, подсчета и формирования сметы, отражающей себестоимость используемых стройматериалов и рекомендуемого оборудования;
  • выведение на экран подсказок нивелирует вероятность допущения ошибок при построении плана дома, меблировки и отделки.

3D Home Architect способен сделать процесс планировки помещения увлекательным занятием

Проект стильного двухэтажного дома с большим балконом и навесом для двух машин

Разобравшись с функционалом простого программного продукта, можно скачать обновленные версии этого проектировщика, оснащенные удобной камерой для осмотра строительного объекта с любой стороны, высоты и угла наклона. Разработчики 3D Home Architect создали инновационную линейку программ для конструирования домов, открывающую безграничные возможности для визуального проектирования, составления интерьерных и ландшафтных композиций. На основе комбинирования архитектурных чертежей, планировочных схем, 3D моделей визуализации интерьера можно получить анимацию, демонстрирующую всесторонний облик будущего дома. Устроив видеоэкскурсию по самостоятельно созданной модели жилья, можно всецело осмотреть каждую часть общей объемно-пространственной структуры интерьера, оценить удобство планировки и выявить недостатки проекта.

Одноэтажный частный дом с красивым ландшафтным дизайном

Программа Дом-3D предназначена для 3-х мерной визуализации домов и интерьера, проектирования домов, мебели и трехмерного моделирования различных деталей интерьера

Интерфейс программы Дом-3D

Виды каркасного строительства

Прежде чем купить проект каркасного дома, необходимо разобраться, какие бывают виды каркасных домов. Выделяют 4 основных типа, все остальные разновидности – сочетание элементов от разных модификаций в одном здании. Применяются такие типы строений:

Рамные дома из каркаса с перекрытиями

Такие постройки также называют «канадскими домами» Считается, что при их разработке в России за основу брались канадские нормы строительства.

Главное отличие в том, что состоят они из нескольких слоёв. Каждый слой – это этаж, закреплённый на своём основании-платформе. Основу (обвязку) первого этажа, принято называть подвальным перекрытием. Название условное, постройка может быть без подвала. Монтируется обвязка сразу на фундамент и выступает в качестве опоры для брусков перекрытий, соединённых лагами. Таким образом, получается щит, внешне напоминающий поддон для транспортировки и хранения грузов. Перекрытие на раме каркасного дома

Вертикальные брусья являются главными несущими конструкциями. Внизу они прикрепляются к горизонтальным балкам, вверху соединяются такими же балками, создавая основание для второго этажа.

Дома из каркаса с неразрезными стойками

Ещё такие строения называют финскими. Неизвестно, придумали их именно в Финляндии или нет, но именно там и на территории прилегающих к ней стран они широко распространены.

От других типов они отличаются тем, что основной несущий элемент у них – цельные вертикальные стройки, проходящие через два этажа (отсюда и название – неразрезные). Перекрытия между этажами монтируются на опорные доски, врезанные в основные стойки на уровне второго этажа. Доски являются не только опорой, они стягивают стойки между собой, за счёт чего повышается общая прочность конструкции.

При строительстве неразрезных стоек необходимо особое внимание уделять правильности их установки. Если будет допущено хотя бы небольшое отклонение в сторону на первом этаже, постройка второго этажа будет сильно затруднена, либо невозможна совсем. Вертикальные стойки это основа для всего дома


Вертикальные стойки это основа для всего дома.

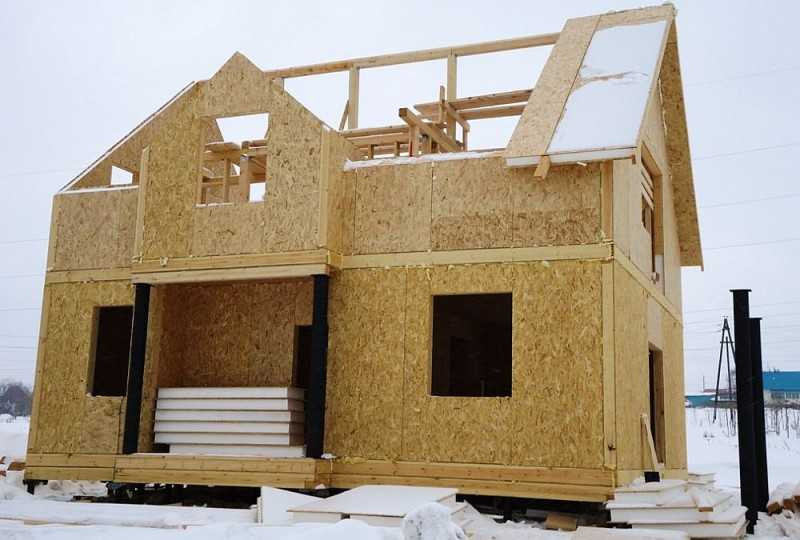

Дома из SIP-панелей — опыт канадских строителей

SIP-панели или сэндвич-панели — готовые щиты небольшого размера с утеплителем внутри, которые используют для перекрытий и стен. В качестве утеплителя обычно используется полистирол, его вклеивают между двумя листами ОСП и прессуют. ОСП — ориентированно-стружечная плита, смесь щепок и стружки, проклеенная смолами.

Слой утеплителя немного короче плит, это углубление нужно для крепления к брусу. Для соединения панелей применяют принцип «шип-паз», места стыков перед установкой запениваются монтажной пеной. Крайняя панель присоединяется к лагам перекрытия или брусьям каркаса.

SIP-панели производят в заводских условиях, это ускоряет сборку дома на месте. Технология широко используется в Канаде и США, поэтому дома, построенные с ее помощью, часто называют «канадскими».

Недостатки: проект должен предусматривать систему принудительной вентиляции, иначе будет образовываться конденсат. Использование готовых заводских панелей значительно дороже, чем обычное утепление и монтаж ОСП.

Технология «Платформа»

Стены собираются горизонтально на стройплощадке, а затем возводятся на основании дома. Возможен монтаж обшивки еще на данной стадии. Для того, чтобы каркас не перекосило, применяются укосины, являющиеся дополнительными наклонными подпорками.

Укосины устанавливаются в верхнюю и нижнюю обвязку, а чтобы придать им прочность, их фиксируют при помощи гвоздей к вертикальным стойкам. Если планируется выполнить стены из листового материала, то укосины размещаются на временной основе и впоследствии демонтируются. Стены второго уровня здания собираются на межэтажном перекрытии. Это позволяет не прибегать к использованию строительных лесов.

Востребованность для обычной семьи

Как известно, большая часть семей в нашей стране имеет одного ребёнка. За город часто переезжают пожилые пары, которые хотят жить отдельно от детей. В городских условиях таким семьям вполне хватило бы одно-двухкомнатной квартиры. В среднем площадь таких апартаментов с кухней, большой комнатой, совместным санузлом и небольшой детской для одного мальчика или девочки как раз и составляет от 35 до 45 квадратных метров. Именно такие квартиры больше других строились в советское время, именно такие строятся чаще и сейчас.


Планировка современной двухкомнатной квартирыИсточник www.mvk-service.com

Планировка дома 6 на 8 в плане как раз может удовлетворить таким потребностям. При этом необходимо учитывать, что капитальные стены имеют какую-то толщину, и если это размеры по осям здания, то фактический размер планировки будет меньше. Например, если стены выполнены кладкой «пирог» с пенопластовым утеплителем и имеют толщину 640-650 мм, то толщина облицовки с утеплителем в данном случае будет 260-270 мм (с учётом воздушного зазора между облицовкой и пенопластом), а несущая часть стены при этом составит 380 мм, с учётом этого также проектируется и фундамент. Соответственно, размеры помещения будут меньше линейных размеров по осям на 380 мм, а с учётом штукатурки — и на все 420, то есть на 42 см.


Толщина стен и площадь внутренних помещений на планеИсточник skachate.ru/

Если строят из газобетона, спроектировать его внешние размеры с учётом внутренних факторов проще — там нужно просто прибавить к размерам помещения толщину блока. Для домов из керамических блоков — аналогично. Для деревянных построек берут наибольшую толщину бревна, которое используется при возведении стен, или же толщину калиброванного бревна, клееного бруса.

Итак, какие же помещения можно вписать в данные размеры:

  • Комнату размером 4х4;
  • Кухню размером 3.5х4;
  • Детскую размером 3х3;
  • Совместный санузел размером 1.7х2 метра.

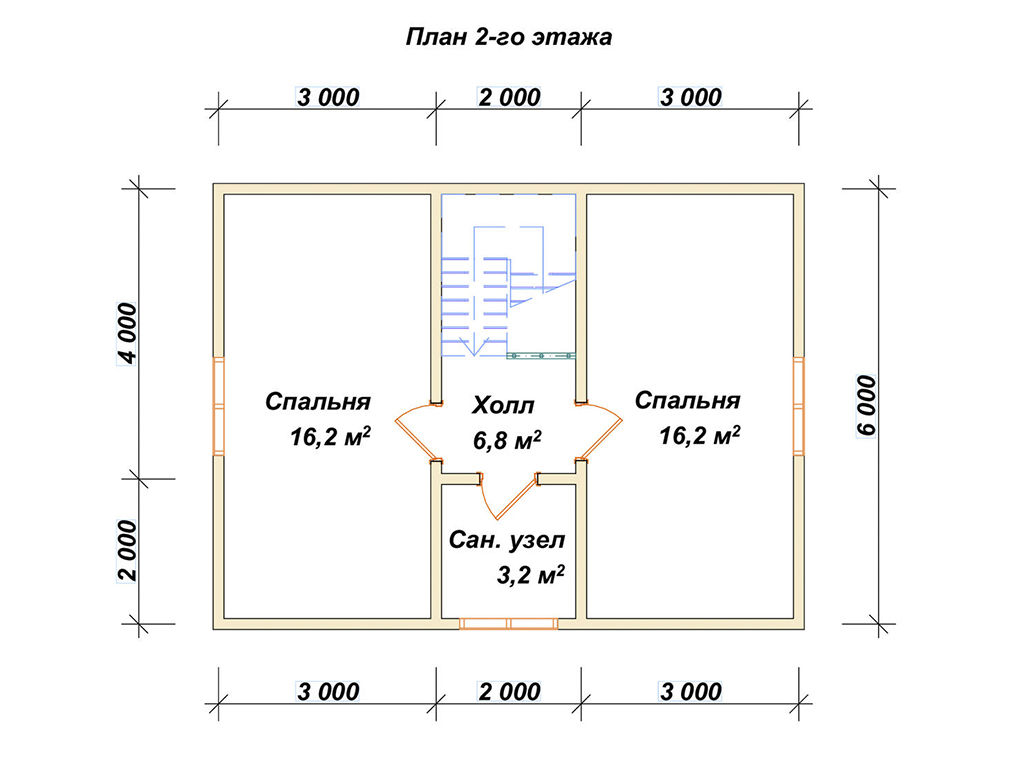

Дом с планировкой 6х8 с тремя комнатамиИсточник kvadratnyjmetr.ru

Общая полезная площадь при этом составит 16 + 14 + 9 + 3.4 = 42.4 метра. Часть площади займёт также прихожая и внутренние перегородки. Как видно, достаточно легко разместить в такой площади всё, что нужно для жизни одной небольшой семьи. Именно поэтому, даже когда везде в современном строительстве отошли от рубленых стен и размеры помещения больше не привязаны к размеру бревна, планировка 6х8 по-прежнему остаётся актуальной.

Расчет стоимости

На смету затрат повлияют стоимость материалов – дерева, крепежа, арматуры. Это неизбежно. Возможно, добавятся транспортные услуги на доставку древесины или заказ бетонной смеси для заливки фундамента, подвоз щебня.

В целом, постройка обойдется значительно дешевле капитального гаража, к тому же рабочая сила будет бесплатная, благодаря возведению здания своими руками. С целью экономии строительство можно растянуть по времени (в разумных пределах), постепенно накапливая материалы и занимаясь возведением такого нужного, недорогого и чрезвычайно привлекательного внешне гаража.

Как правильно проектировать каркасный дом своими руками

Особенности проектирования каркасного дома 6х8

Схема внешних и внутренних стен каркасного дома.

Строительство каркасных домов требует соблюдения определенных правил при выборе их месторасположения. Оно не должно отличаться сыростью. Лучше всего, если рядом будут находиться большие деревья и будет создана эффективная дренажная система. Все работы можно выполнить своими руками, не прибегая к услугам опытных мастеров.

Выполнение работ по каркасному домостроительству своими руками приобретает все большую популярность. Строительство осуществляется по современным финским, канадским и другим технологиям, позволяющим использовать все строительные материалы с максимальной эффективностью. Овладеть навыками профессионального мастерства каркасного строительства домов не представляет особой сложности. Зато от проведения свободного времени в новых постройках можно получить массу удовольствия.

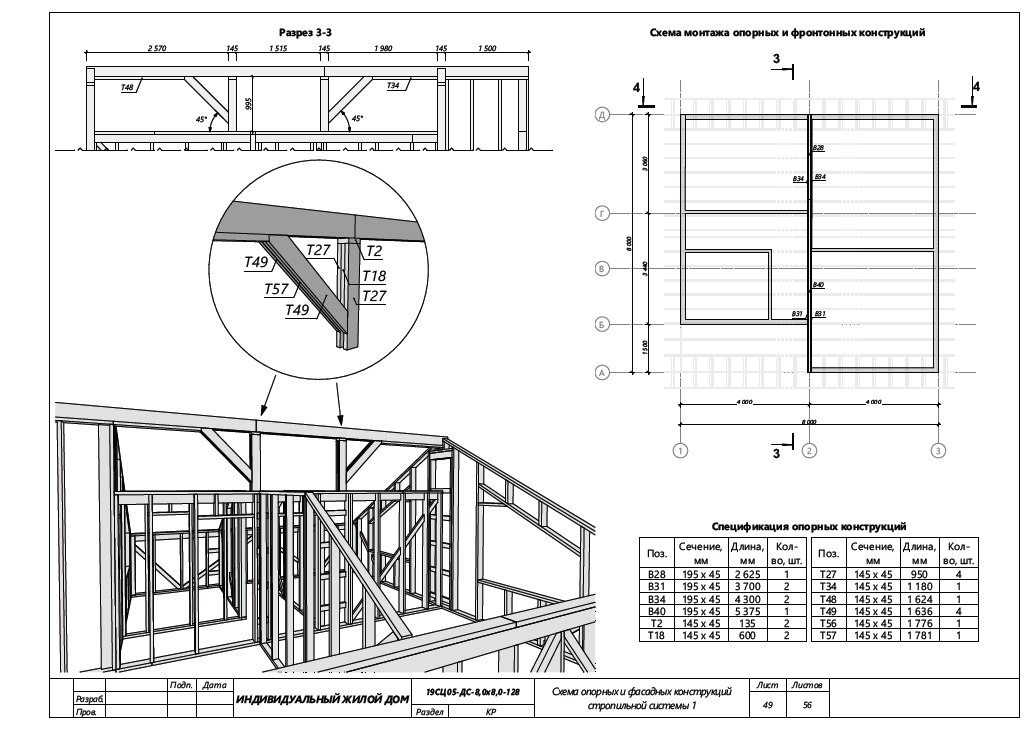

Схема конструкции кровли каркасного дома.

Каркасный дом в любом случае должен состоять из легкого каркаса, который состоит из стоек, расположенных вертикально. Конструкция должна включать и горизонтальные обвязки. Отделка внешних и внутренних стен производится современными облицовочными материалами. Пустота, находящаяся между щитами, заполняется материалом для термоизоляции, что и дает возможность жить в каркасном доме зимой. Количество и качество теплоизолирующих материалов позволяет использовать каркасные дома в зимний период времени. В качестве теплоизолятора используют пенополистирол либо минеральную вату, как дополнительные материалы для утепления возможны и другие виды утеплителя.

Проектирование фундамента

Строительство каркасных домов распространено в малоэтажном строительстве, то есть опытные профессионалы не рекомендуют возводить дома, в которых два и более этажей. Это должны быть одноэтажные постройки, не требующие укладку глубокозалегающего фундамента. Для таких домов приемлем мелкозаглубленный ленточный фундамент, сборный, состоящий из бетонных блоков или столбчатый. Контур любого из приведенных фундаментов является жесткой пространственной рамой. Элементы, которые придадут фундаменту необходимую жесткость:

  1. Мелкозаглубленный ленточный фундамент — арматурный каркас.
  2. Сборный — прочная и надежная нижняя обвязка.
  3. Столбчатый — монолитный ростверк.

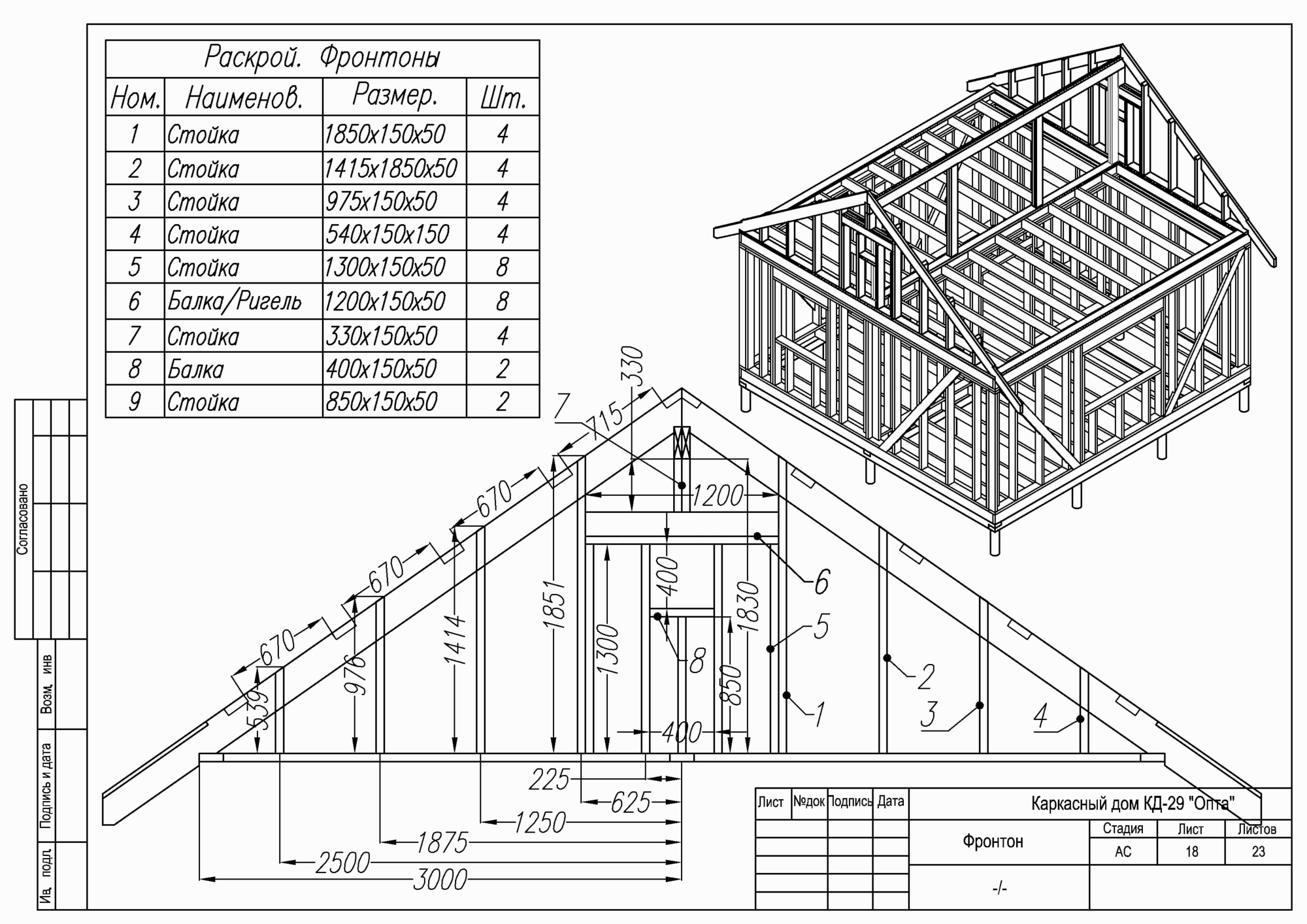

Схема фронтона каркасного дома.

После того как сделан выбор фундамента, например, столбчатого, необходимо определить его параметры. Данные параметры определяются с учетом следующих характеристик:

  1. Типа грунта в зоне строительства, то есть опирания фундамента (расстояние 1,5 м над поверхностью грунта).
  2. Уровня грунтовых вод.
  3. Уровня промерзания грунта.
  4. Приблизительный общий вес будущего строения.

С целью определения примерного веса каркасного дома берется во внимание расчетная величина, составляющая 1 погонный м при высоте стен 3 м, а весе 1,7 тонн. Следует учесть и вес крыши, перекрытий, полов, полезной нагрузки и т.д

При одноэтажном доме результат умножается на периметр, если двухэтажный, то на 2. Так, для одноэтажного дома 6х8 периметр берется, равный 28 м, который умножается на 1,7, итого 47,6. Для двухэтажного — 47,6*2, получаем 95,2. Более подробные расчеты на подготовительном этапе смысла не имеют.

Далее планируют расположение каждого столба фундамента. Они могут располагаться с шагом 1,5 м, находясь на пересечении каждой стены в углах строения. Поскольку запланирована постройка каркасного дома 6х8 своими руками, то все параметры фундамента должны соответствовать схеме на рис.1. Из схемы можно вычислить необходимое количество столбов или опор. Согласно таблице на рис.2 определяем нагрузку в тоннах на одну опору. Исходя из этого, принимается расширение столба, равное 500 мм. Перед установкой фундамента необходимо представить, как он будет выглядеть и из каких элементов состоять, что представлено на рис. 3. Следует определить размеры и способ армирования элементов, состав бетонного раствора именно для заливки данного вида фундамента. Основными элементами фундамента, согласно схеме, являются столбы и ростверк.

Расчет пропорций бетона.

Бетонный состав для заливки будет зависеть от ее условий, то есть определяться:

  1. Температурой воздуха.
  2. Уровнем грунтовых вод.

Если температура будет выше +5°С при заливке, то применяется стандартный бетон В15-В25, состав которого включает цемент и песок 1 к 3, щебень используется тоже как заполнитель. Консистенция густой сметаны зависит от количества добавок воды.

Если температура ниже +5°С и бетонная смесь изготовляется бетономешалкой, то добавляют противоморозную добавку, соблюдая пропорции.

Arcon: планирование всевозможных конструкций на высочайшем уровне

Аркон можно по праву назвать универсальной программой для проектирования офисов и жилых домов, промышленных объектов и дизайнерских конструкций.

Преимущества – возможность подойти к проектированию интерьера комплексно, без необходимости доработок в других программах. Пользователи справедливо отметили, что документация и проекты, которые готовили через Аркон не доставляли неудобств и проблем при проверке.

Правда есть все же небольшой недостаток – цена есть и на полномасштабную версию программы, и на учебную. Во втором случае стоимость ниже, но все же придется заплатить. Это профессиональный инструмент, который требует навыки проектирования.

Крыша и стены каркасного дома своими руками

После подготовки основания в виде пола, можно приступать к сборке и установке стен. Их каркас делается из досок. Существует мнение, что на углах дома лучше установить брусья, но по опыту профессионалов делать это не стоит. Поэтому все элементы каркаса собираются из обычных досок с размерами 15 на 5 сантиметров.

При сборке важно учитывать и соблюдать заранее рассчитанные размеры. Высота и длина стенки должна соответствовать плану

На полу выкладывают верхнюю и нижнюю доску

Затем на них делают отметки мест стыковки со стоками. Расстояние между последними досками нужно выдерживать такое, чтобы можно было легко уложить листы теплоизоляционного материала. Как правило, большинство утеплителей выпускается плитами с шириной в 60 сантиметров

На полу выкладывают верхнюю и нижнюю доску. Затем на них делают отметки мест стыковки со стоками. Расстояние между последними досками нужно выдерживать такое, чтобы можно было легко уложить листы теплоизоляционного материала. Как правило, большинство утеплителей выпускается плитами с шириной в 60 сантиметров.

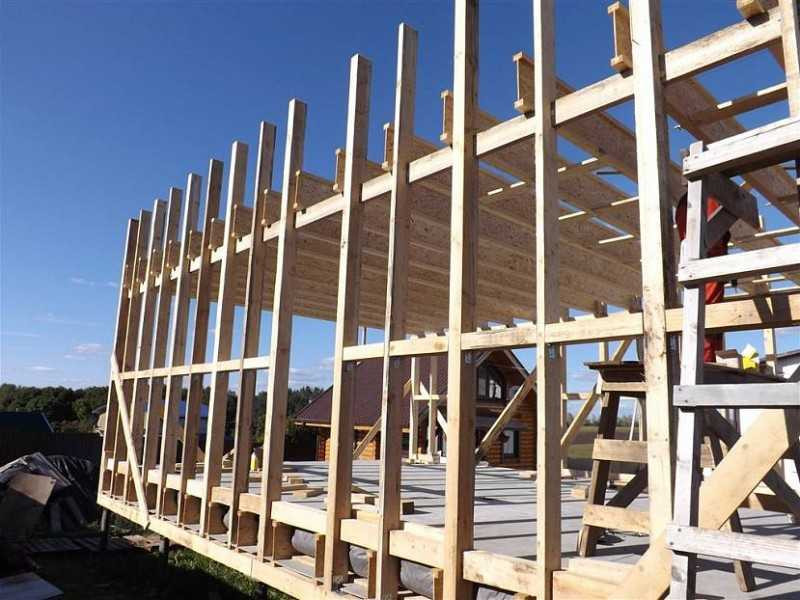

 После раскладки к верхней и нижней доске прибиваются стойки. Это можно делать при помощи гвоздей или металлических скоб. Для большей надежности стыковки используются уголки. Для придания всей конструкции прочности, между стойками прибиваются поперечные перемычки. Строгих правил по их количеству нет, но обычно двух-трех штук бывает вполне достаточно.

При создании каркаса стен не забудьте про оконные и дверные проемы. Место их расположения нужно пометить заранее. А во время сборки каркаса проемы обрамляются брусками.

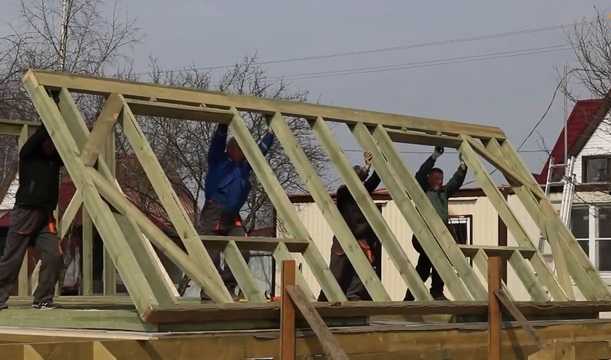

После того как стена готова, начинают выставлять и крепить ее на своем месте. Делается это довольно просто. Несколько человек поднимают каркас и закрепляют его на своем месте временными подпорками. Затем, то же самое проделывают с другими стенами.

Следующим этапом будет создания верхней обвязки. Это необходимо чтобы увеличить прочность всей конструкции. Для этого с наружной стороны верха стен по всему периметру дома прибивается доска. Далее, каркас обивается листовым материалом, чаще всего для этого используют плиты ОСБ.

Далее, необходимо установить крышу в каркасном доме своими руками. Данная конструкция каркасных домов ничем не отличается от зданий, построенных из других материалов (кирпича, блоков). Эта работа немного сложнее, чем создание каркаса стен, поэтому лучше обратиться к специалистам. Крыша, важная составляющая дома, если сделать ее неправильно, то строение простоит недолго.

После укладки кровельного покрытия можно приступать к внутренним работам. Первым делом необходимо установить межкомнатные перегородки. Далее, в обязательном порядке проводится утепление. При этом нельзя забывать про гидроизоляцию и пароизоляцию. Особенно такие дополнительные защитные слои необходимы, если утепление проводится с использованием минеральной ваты. Этот утеплитель впитывает влагу, тем самым снижается его теплоизоляционные качества.

Строительство каркасного дома – это несложная и недорогая «операция»

Очень важно на первом этапе составить правильно проект, а во время строительного процесса своими руками выполнять все работы строго по чертежам. Также необходимо соблюдать рекомендации специалистов

В этом случае всего за несколько недель вы получите комфортный и функциональный дом

В этом случае всего за несколько недель вы получите комфортный и функциональный дом.

Планировка дома

Существуют различные типовые решения планировки внутренних комнат. Их количество и размер определяются величиной семьи и габаритами дома. Традиционно для среднестатистической семьи из трёх-четырёх человек необходимы кухня, коридор, гостиная, два вспомогательных помещения – кладовка для хранения продуктов и кладовая для сезонных вещей, туалет и ванная в каркасном доме, а также спальни – одна, две или три (родителям и детям).

Планировка одноэтажной постройки.

Современные нормы строительства определяют общую площадь для семьи как 20-23 кв. м на каждого человека. То есть для семьи из трёх-четырёх человек необходимы 80-90 кв. м общей площади. Которые делятся следующим образом:

  • 20-30 кв. м – кухня;
  • 20-30 кв. м – гостиная;
  • 5-8 кв. м – каждая спальная комната.
  • 2-4 кв. м – коридор;
  • 2-4 кв. м – санузел;
  • по 1-2 кв. м – кладовые.

Предлагаемое деление площади между комнаты является ориентировочным и окончательно определяется в процессе проектирования требованиями хозяев будущего жилья.

Расположение комнат относительно друг друга учитывает удобство пользования ими, а также возможность прокладывания инженерных коммуникаций. Так, кухня часто располагается рядом с ванной и туалетом, для удобства прокладывания водопроводных труб и канализации.

Каркасное строение отличается от кирпичного, бетонного или деревянного лёгкостью перепланировки. Каркасные перегородки между внутренними помещениями относительно несложно разобрать и сложить по-новому. Таким образом, расположение внутренних помещений каркасного дома можно менять, обустраивать заново, в зависимости от потребностей хозяев.

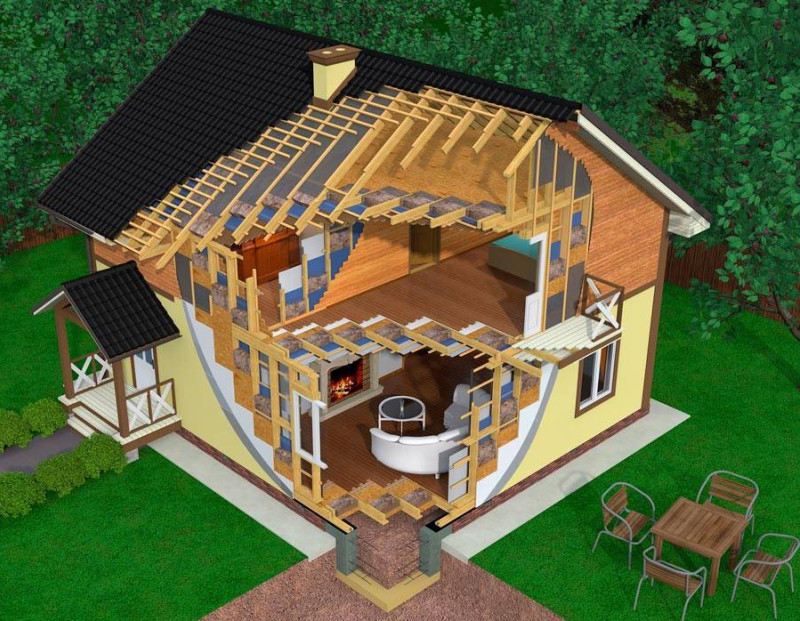

Двухэтажный каркасник в разрезе.

Технология строительства

Фундамент

Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент

Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:

  • мелкозаглублённый монолитный или сборный ленточный фундамент;
  • столбчатая конструкция основания;
  • свайные винтовые основы.

Проще всего под каркасный дом построить столбчатое основание. Столбы в обязательном порядке должны располагаться под углами будущего дома, на пересечении стен и с определённым шагом под наружными и внутренними несущими стенами. Обычно шаг столбов принимается равным 2 м. Монтаж основания ведётся в таком порядке:

  1. Под каждый столб копают ямы нужной глубины. Для этого можно использовать лопату или мотобур.
  2. На дне ям выполняется песчаная подушка высотой 100-150 мм. Влажный песок тщательно трамбуется.
  3. После этого устанавливается деревянная опалубка. Она должна возвышаться над уровнем земли не менее чем на 30 см.
  4. Внутренняя поверхность опалубки выстилается рубероидом, который будет выполнять функции гидроизоляции и облегчит демонтаж опалубки.
  5. В опалубку заливается бетон на высоту 5 см.
  6. После застывания бетонной смеси устанавливается каркас из арматуры. При этом он не должен приближаться к опалубке ближе, чем на 50 мм. Сверху каркаса необходимо оставить выпуски арматуры длиной 15 см, которые позволят увязать воедино конструкцию столбов с ростверком.
  7. Заливается бетон.

Для изготовления каркаса ростверка используют прутки сечением  12 мм, связанные проволокой. Из досок выполняется опалубка для ростверка. После установки арматурного каркаса он связывается с выпусками арматуры из столбов. После заливки и трамбовки бетонной смеси в ростверк вставляются шпильки длиной 300-500 мм. На них потом будут крепить каркас дома.

Программы для проектирования каркасных домов

Проектирование современного дома невозможно представить без помощи цифровых технологий. Программистами создано сотни программ, позволяющих без специальных знаний создать двух- и трехмерную модель с заданными характеристиками. Программы значительно экономят время и, как правило, легки в освоении.

Возможности и задачи программ для проектирования

Для профессионального проектирования есть ПО с внушительным функционалом, но его разработчики зачастую просят немалые деньги за свой продукт. Для тех же, кто привык экономить, имеются и бесплатные аналоги, во многом не уступающие по своим возможностям дорогому софту.

Для индивидуального использования вполне подойдут бесплатные программы, функционала которых достаточно для самостоятельного проектирования частных домов. Создание проекта с помощью компьютера происходит автоматически.

Любая программа, будь то платная или же распространяющаяся свободно, выгодно отличается от ручного проектирования на бумаге в плане экономии времени. На чертеже в электронном виде визуализируется вся необходимая информация о любом объекте.

Основная задача компьютерного моделирования – наглядно показать, как будет выглядеть будущий дом и его интерьер.

Главными преимуществами программных методов проектирования являются:

  • Возможность вносить изменения на ходу – никакого перечерчивания уже готовых планов.
  • Огромный выбор из доступных материалов для будущего строительства – все затрачиваемые ресурсы рассчитываются автоматически.
  • Все необходимые чертежи всегда под рукой, их отрисовка при умелом использовании не займет много времени.
  • Легкость в освоении – программы сами обучают пользователей за счет простого и интуитивно понятного интерфейса.

Множество программ переведено на русский язык и не вызывают трудностей в понимании. Для более быстрого освоения в их арсенале имеются предустановленные образцы готовых проектов. Некоторые производители пошли дальше и предоставили пользователям возможность проектировать дома онлайн, без необходимости устанавливать ПО на свой компьютер.

На выходе программы предоставляют чертежи, которые на простом и понятном техническом языке расскажут любому строителю, что именно от него требуется. Освоить ПО можно и самостоятельно, не прибегая к помощи проектировщика или дизайнера.

Обзор популярного софта

Из множества программ, предназначенных для проектирования каркасных домов, следует отметить несколько наиболее популярных продуктов.

По большому счету они универсальны и имеют схожий набор базовых функций, но в каждой есть свои особенности.

Из них пользователю предстоит сделать выбор самому – каждый сможет найти наиболее подходящую программу под себя, вне зависимости от опыта в проектировании.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

  • 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
  • 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
  • 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

  • засыпные материалы — керамзит, вермикулит, перлит и т.д.;
  • волокнистые — базальтовая вата, стекловата и т.д.;
  • полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
  • напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

  • Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
  • Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Приложения на IOS и Android для проектирования дома

Если вам удобнее работать на смартфоне или планшете, существуют приложения для проектирования
дома на iOS и Android. Они позволят оформить реалистичный дизайн, а затем поделиться картинкой в интернете.

Home Design 3D

Приложение для проектирования дома на телефоны с операционными системами iOS и Android.
Содержит инструменты для рисования плана участка и обустройства интерьера и экстерьера коттеджа. Вы сможете
выбрать подходящие детали из коллекции ПО и изменить их размер, цвет, высоту. Просматривать контент можно в
софте, а также отправлять друзьям в мессенджеры или социальные сети.

Возможности Home Design 3D:

  • загружает снимки с ПК для отделки предметов;
  • изменяет освещение в зависимости от времени суток;
  • устанавливает высоту и толщину стен.

Сравнение программ для планировки дома

У каждого варианта есть плюсы и минусы. Для упрощения выбора основные моменты мы оформили в сравнительную таблицу.

Sweet Home 3Dдаданетдадабесплатная неполная версияда
ArchiCADдаданетдадапробный бесплатный периоднет
HouseCreatorданетнетданетплатнаянет
Home Plan Proнетданетданетпробный бесплатный периоднет
«ЛИРА-САПР»данетдаданетесть некоммерческая и демо-версиинет
SketchUpдаданетдадавеб-версия для частного использования бесплатнаяда
Дом-3Dдаданетданетпробный бесплатный периодда
Дизайн Интерьера 3Dдаданетданетдемо-версия без оплатыда
Home and Landscape Designдаданетданетплатнаяда
Chief Architectнетданетдадаплатнаянет
КЗ-Коттеджданетнетданетбесплатная демо-версиянет
VisiConдаданетданетбесплатная демо-версияда
Autodesk 3ds Maxдаданетдадабесплатная демо-версиянет

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
