Как и чем штробить стены под проводку

Способы штробления стен своими руками

Способы штробления стен зависят от применяемых инструментов при проделывании штробы. Давайте рассмотрим более подробно, чем можно проштробить стену.

Интсрумент для штробления:

• перфоратор;
• болгарка;
• штроборез;
• молоток и стамеска.

Перфоратор

Наиболее распространенным способом штробления является штробление с помощью перфоратора.

Для того, чтобы сделать штробу перфоратором, нужно подготовить его к работе и подобрать нужные насадки это может быть: штробер, бур или лопатка. Насадка подбирается в зависимости от типа стены.

Перед началом штробления перфоратор подключают источнику электроэнергии и одевают на глаза защитные очки, а также проверяют прочность закрепления выбранной насадки.

После этого, переключают перфоратор в режим сверления с ударом, берут перфоратор двумя руками за рукоятки и направляют наконечником на то место, где нужно сделать штробу. Во время штробления перфоратор нужно держать крепко и нажимать в сторону стены.

Обычно процесс штробления перфоратором стены происходит путем постепенного выдалбливания в стене канавки нужной ширины и длины.

Если материал особо прочный, то можно выдолбить два отверстия рядом и соединять их, что хоть и замедлит процесс штробления, но позволит ему продолжаться.

Нужно следить за нагревом корпуса перфоратора и делать остановки для его остывания, а также смазывания хвостиков буров.

Болгарка

Штробление с помощью болгарки достаточно распространено в силу ее доступности и недорогой цены.

Для того, что бы начать штробление болгаркой нужно закрепить на ней специальный алмазный диск для работы по бетону и подключить к источнику электропитания.

Обязательно необходимо надеть защитные очки и проверить защитный кожух, что бы струя измельченного материала и пыли, которые выбрасываются болгаркой, не причинили вреда окружающим и помещению.

Болгарку следует направлять по выбранной линии стены для того, что бы штроба получилась нужного размера и направления. Для создания штробы крутящийся диск болгарки следует неспешно направить в нужное место и прижав его к стене проделать желоб требуемого размера.

После этого проделать еще один желоб, параллельный тому, что был сделан ранее, а оставшийся между ними материал выбрать с помощью перфоратора используя насадку лопатка.

Штроборез

Процесс изготовления штроб с помощью штробореза подобен тому, как это делается с помощью болгарки.
Отличием является то, что у штробореза имеется сразу два диска, благодаря чему в стене прокладывается сразу два желоба, а также то, что расстояние между дисками можно регулировать.

Но, и в этом случае материал, который остался между желобами, нужно убирать с помощью перфоратора.

Молоток и стамеска

Молоток и стамеска используются для изготовления штроб в мягких материалах, к числу которых можно отнести почти все виды штукатурки.

Для штробления стены с помощью молотка и стамески необходимо взять в одну руку молоток, а в другую стамеску и, приставив к нужному месту стены стамеску, ударить по ней молотком, в результате чего в стене появится выбоина.

Создавая таким образом выбоины и расширяя их в нужном направлении и размере можно создать штробу.

Размеры штробы, такие как глубина и ширина определяются размерами кабеля или трубы, однако не могут превышать 30% от ширины стены.

Штроборез – аппарат для штробления стен

Штроборез является самым прогрессивным и удобным способом получения ровных штроб. Устройство позволяет устанавливать два алмазных круга и регулировать между ними расстояние. Кроме того, оба круга закрываются специальным кожухом, перекрывающим место их контакта со стеной. Положение кожуха можно регулировать, изменяя тем самым глубину реза. Большинство штроборезов оснащаются специальными отводами, позволяющими установить всасывающую трубу пылесоса.

Использование данного инструмента позволяет получить параллельные ровные срезы максимально быстро и без пыли, после чего останется лишь выбрать материал между канавками. Недостатком является цена приспособления, которая слишком высока для применения в домашних условиях. Множество магазинов или фирм предлагают подобные инструменты в посуточную аренду, что поможет сэкономить и провести работы без лишней грязи и пыли.

При желании простой штроборез можно сделать из болгарки, доработав вал, на который насаживается режущий диск, и сделав защитный кожух для подключения пылесоса.

Использование комбинации болгарки и перфоратора гораздо более распространено, ведь данные инструменты есть у многих. Их использование при штроблении кирпичной стены или стены в панельном доме займет не намного больше времени, чем штроборезом, но при этом позволит сэкономить немалую сумму, необходимую для его покупки.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Важно! С помощью молотка и зубила сделать штробу в бетоне практически нереально

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Важно! Нельзя ставить лопатку перфоратора поперек борозды. В противном случае может отколоться незапланированный кусок стены

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Что можно делать при штроблении и чего нельзя

Любой вид строительных работ имеет свои ограничения, которые в первую очередь зависят от того, в каких условиях приходится трудиться. Одно дело, если сделать прокладку кабелей нужно на этапе строительства дома, гаража или бани, когда можно заранее всё предусмотреть в чертежах, используется специальное обозначение.

Совсем другой, более распространенный случай – это монтаж скрытой электропроводки в многоквартирных домах, где существует целая масса технических ограничений. Хуже всего ситуация выглядит в старом панельном доме, скажем, времен перестройки, разводка проводов и их примыкание не укладывается ни в одни существующие рамки. В таком случае штробление стен под проводку своими руками должно осуществляться с оглядкой на правила, изложенные в строительных нормативах, например, СНиП 3.05.06-85:

При работе с любым инструментом всегда используйте защитные очки и перчатки. Это убережет вас от травм и пыли.
Если у вас нет в наличии сложного инструмента, можно попробовать взять его напрокат.
Штробление должно быть строго ориентированным относительно существующих конструкций (вертикальное или горизонтальное)

Причем, совершенно неважно где делается канавка, в железобетоне, газобетоне кирпиче или дереве,
При выполнении горизонтальной борозды, следует учитывать минимально допустимое расстояние до примыкания плит перекрытий – 15 см (смотреть обозначение на чертеже),
Вертикальные штробы должны располагаться на расстоянии не менее 10 см от примыкания оконных, дверных или стеновых косяков (смотреть обозначение на чертеже),
Расстояние от газовых труб до борозды должно быть больше 40 см (смотреть обозначение на чертеже),
Длина одного пролета штробы не должна превышать 3 м,
Глубина штробы и ее ширина не должны быть больше 2,5 см,
Количество поворотов борозды необходимо свести к минимуму.

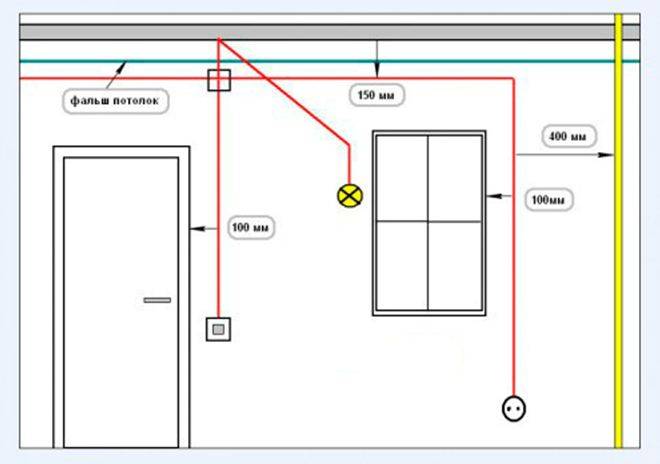

Примерная схема расположения штроб на стенах

Строго запрещается:

• Формирование горизонтальных борозд для примыкания электропроводки в несущих стенах дома. Исключением могут считаться перестенки и то не всегда,
• Штробление пола, потолка и несущих стен.
• Повреждение арматуры в панельных стенах. Это может привести к уменьшению ее прочности.

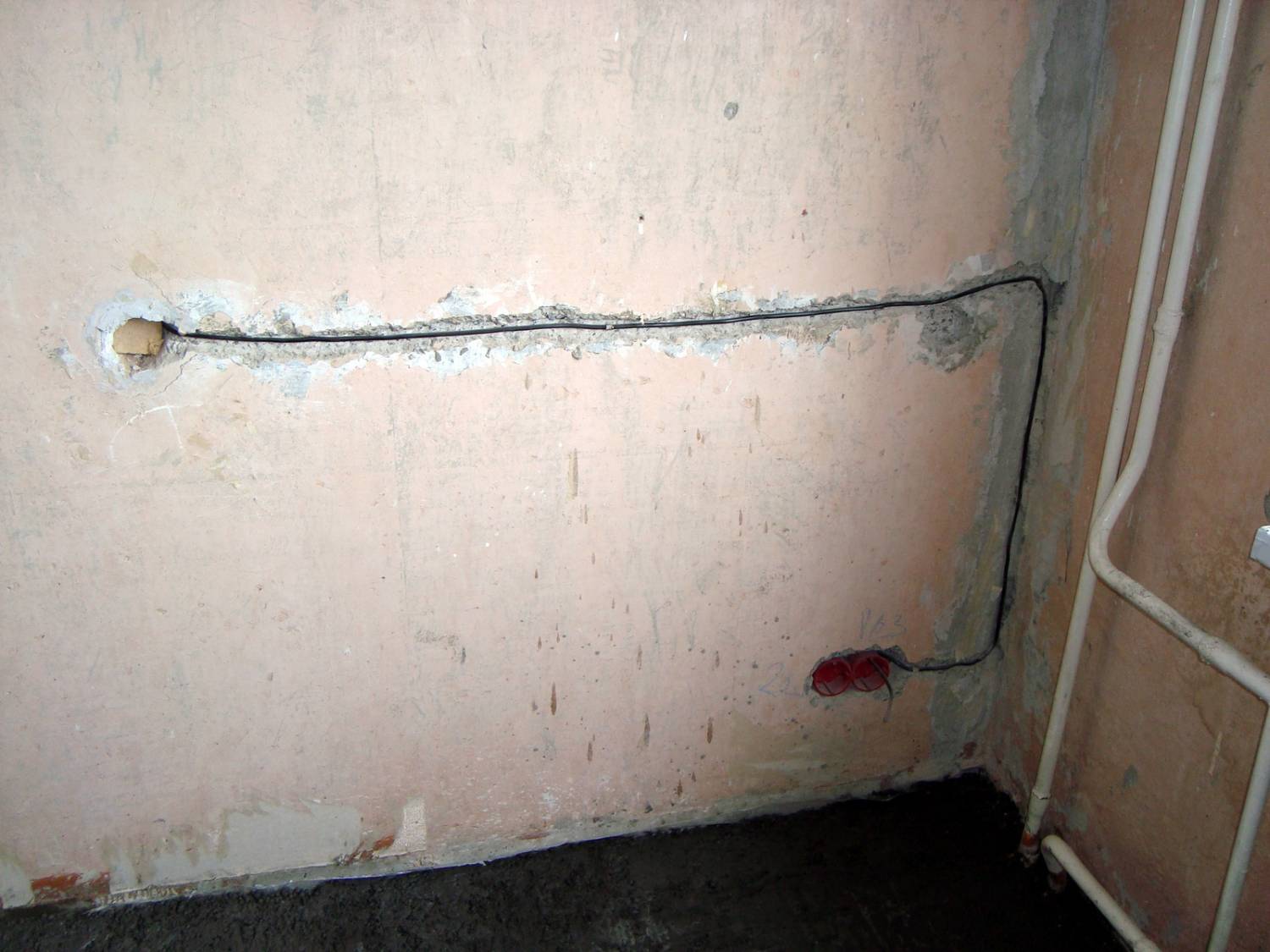

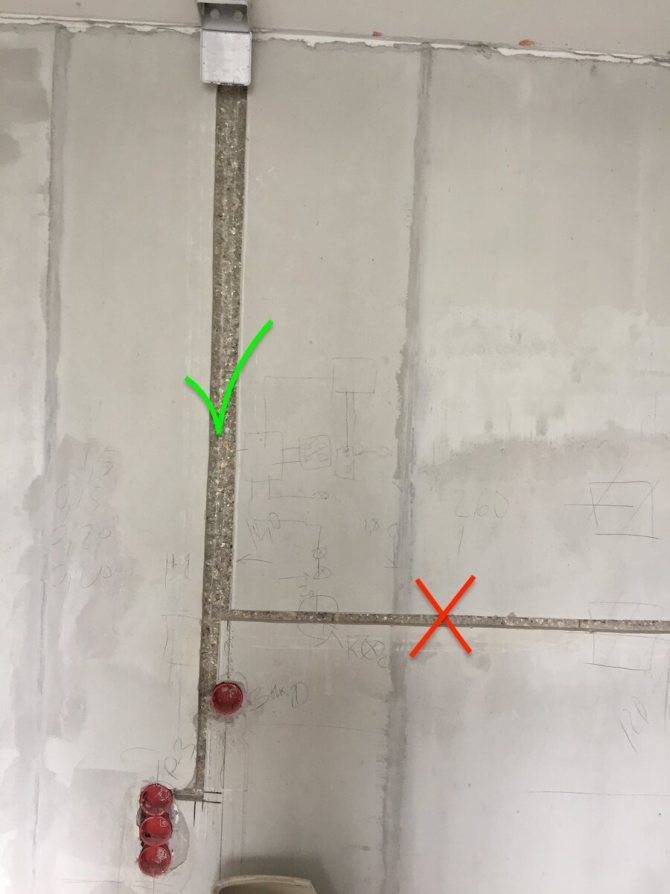

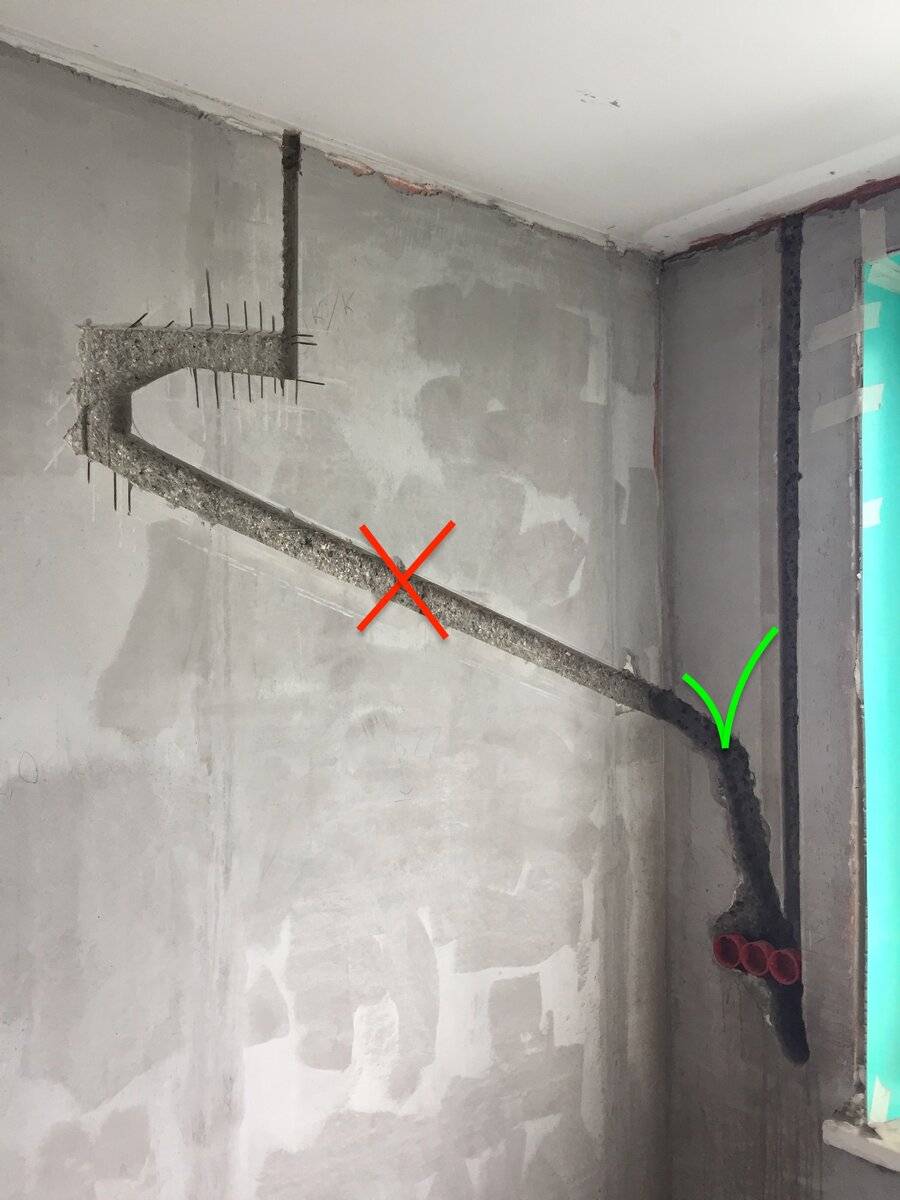

К чему может привести игнорирование этих правил можно увидеть на следующем примере:

Способы штробления стен различными инструментами

Зубило либо скарпель, и молоток

Этот инструмент подходит для проделывания борозд в нетвердом веществе, наподобие гипса. Их применение нецелесообразно для работ по бетону или кирпичу без предварительной прорезки и подготовки. Самый большой недостаток — это несоизмеримые с конечным результатом трудозатраты. Также к числу недостатков стоит отнести некачественный результат (вы получите штробу с рваными краями) и большие затраты по времени.

Но если вы все-таки решили выполнять работы этим инструментом, вы должны следовать определенным этапам.

• На первом этапе, остриём зубила наносятся углубления по краям борозды на ширину в одну-две ширины острия.
• Далее инструмент устанавливается поперёк штробы и, с помощью молотка, вбивается в стену на 5-10 мм.
• После углубляется ещё на такую же глубину, и, таким образом, получается борозда необходимого размера. Способ абсолютно не пригоден для штробления бетонных стен под проводку, т.к. твёрдость материала затрудняет изготовление отверстий.

Перфоратор со специальной насадкой

Работа данным инструментом выполняется по твёрдому материалу, такому как: бетон, кирпич, армированный бетон. Недостатков у данного метода меньше, чем у зубила с молотком, но в целом, кроме трудозатрат, они схожи. Края штробы получаются неровные, с множеством сколов, в некоторых случаях необходима дополнительная обработка. Также к недостатку данного метода можно отнести большой уровень шума.

Очень часто инструмент применяют в паре с болгаркой или штроборезом. Среди насадок, которые необходимы при штроблении, используются лопатка и бур.

• Перед началом работ наносится разметка будущих борозд.
• Вдоль всей длины штробы делаются отверстия необходимой глубины на расстоянии 10-15 см друг от друга.
• При обустройстве штробы лопатку не ставят поперёк линии, это обычно приводит к нежелательному откалыванию частей стены.
• При помощи перфоратора изготовить необходимую штробу не сложно, только придётся пожертвовать аккуратностью краёв борозды, но зато намного быстрее, чем с помощью зубила и молотка.

На видеоролике показано, как правильно осуществляется штробление бетонной стены перфоратором под проводку, какие насадки и как их использовать.

Угловая шлифовальная машинка (болгарка) с алмазным диском

Достаточно хорошо подходит для изготовления штроб — края получаются ровные, линии прямые, скорость быстрая. Из дополнительных инструментов может понадобиться либо зубило с молотком, либо перфоратор с насадками. Единственный минус — чрезмерное количество пыли, которая поднимается в воздух во время работы. Из плюсов – скорость, точность и простота работы.

Для прорезки стен необходим диск с напылённым алмазным покрытием, который облегчит задачу при прорезке таких материалов, как бетон и кирпич. Обычный круг по камню не так эффективен. Даже в случае, если работы нужно провести по уже отшукатуренной поверхности, диск с алмазным напылением будет как нельзя кстати.

Работа, как и в других случаях, начинается с разметки. Наносятся две линии, которые задают ширину борозды, и по этим линиям делаются прорезы. Далее, с помощью зубила или молотка, выбивается внутренность борозды. Главным отличием этого способа является ровность краёв.

Следующий видеоролик наглядно показывает процесс штробления стены болгаркой, как уменьшить количество пыли при этом, используя лишь обычную воду.

Рекомендовано использовать либо пылесос, либо средства индивидуальной защиты от пыли, такие как: маска, очки, респиратор. И не забудьте вынести или накрыть вещи, находящиеся в помещении.

Штроборез

Лучший вариант для изготовление штроб. Отлично подходит как для укладки электрокабеля, так и для укладки систем водоснабжения и отопления. В комплекте к аппарату, кроме сменных дисков, обычно входит пылеуловитель. Главным недостатком является цена устройства.

Штробление стен штроборезом без пыли

Штроборез по внешнему виду немного напоминает болгарку, но имеет разъёмы на установку двух алмазных дисков.Расстояние между дисками обычно регулируемое. Дополнительные возможности — регулировка глубины прорезаемой борозды. Пылеуловитель устроен таким образом, чтобы отводить пыль максимально в сторону либо непосредственно подключится к пылесосу. Это минимизирует объём выделяемой пыли.

Штробление по намеченному плану проводиться достаточно быстро. Когда прорези готовы, лишнее, как и в случае с болгаркой, выдалбливается или перфоратором, или зубилом.

Штробление стен под проводку: варианты, чем лучше

Для каждого отдельного случая инструменты, направления штробы и другие особенности могут различаться. Прежде всего, на выбор влияет тип здания и стен, которые расположены в искомом помещении. Кроме того, дополнительное влияние оказывают и размеры штробы.

Перфоратор с насадкой — инструмент для штробления стен

Перфоратор используется для штробления стен, как правило, в случае, когда производится ремонт только в одной из комнат. Обуславливается это тем, что от штробореза образуется специфическая дисперсная пыль, которая везде проникает и может портить вещи и мебель.

Для штробления перфоратором необходимо насверлить по обозначенной трассе отверстия диаметром 8 мм. Расстояние между этими отверстиями не должно превышать один сантиметр. После этого на перфоратор надевается специальная насадка для штробления, и аппарат переводится в режим удара. Далее потребуется пробить штробу между намеченными отверстиями.

Работы болгаркой

Предварительно понадобится разметить места будущего расположения кабеля. После того, как разметка была окончена полностью можно приступать к созданию желобов. При помощи болгарки это можно сделать двумя способами:

1. Работы проводятся болгаркой, на которую одевается специальный диск, предназначенный для резки бетона.
2. На расстоянии пяти миллиметров производится два параллельных друг другу пропила. А непосредственно канавка выдалбливается перфоратором.

Не рекомендуется производить расширение канавки болгаркой, поскольку диск может не выдержать нагрузки и лопнуть, что чревато опасными последствиями.

Насадка на дрель

Дрель также может пригодиться в решении рассматриваемой задачи. Потребуется использовать электрическую дрель, снабжая её попеременно сверлом, насадкой с коротким буром и специальной лопаткой.

Прежде всего, при помощи сверла либо насадки с буром следует просверлить отверстия глубиной не менее 25 мм и на расстоянии в 10-15 мм друг от друга. Следующим этапом при помощи насадки в виде лопатки осуществляется обустройство желоба.

Лопатка для работ

Выбить канавку нужных размеров, согласно нанесенной заранее разметки, можно при помощи лопатки. Лопатка является непосредственно насадкой для перфоратора, который и проводит образование и углубление канавки согласно размеченных заранее пропилов.

Среди преимуществ можно выделить то, что углубление образуется быстро, а его края и форма будут ровными, что не потребует выполнения дополнительных манипуляций. Среди недостатков значится то, что использование лопатки может спровоцировать большое образование пыли.

Возможно ли штробирование без пыли

Те, кого интересует вопрос, возможно ли штробить стены без пыли, могут получить положительный ответ. Это становится возможным при применении специализированного штробореза снабженного мощным пылесосом. Пыль, которая образуется в процессе работы, будет попадать в специальную камеру, которая предотвращает её проникновение в окружающее пространство.

Это интересно: Поиск рапределителных коробок в пазогребневых плитах

Нормы и ограничения при штроблении стен под проводку

Помимо уже упомянутых выше норм, которые касаются расположению штроб, существует еще ряд ограничений на штробление стен. На несущих стенах запрещается (точнее, имеет жесткие ограничения) горизонтальное штробление, но допускается прокладывать вертикальные бороздки, не разрушающие арматуру. Прежде всего, это относится к монолитно-панельным домам. В таких домах нельзя прокладывать электропроводку по полу без стяжки. Этот запрет распространяется и на потолок. Запрещены углубления в горизонтальных швах и под стеновыми панелями внутри помещения. На панелях, имеющих монолитную структуру, разрешается резать бороздки лишь в штукатурке, чтобы не снижать прочности.

Инструменты для прокладки штроб

Молоток

Молоток и стамеску можно смело отнести к классическим инструментам. Но их можно использовать для работ не на каждой поверхности. Рыхлая и мягкая поверхность стен будет в самый раз, а вот использовать эти инструменты для штробления бетонной или кирпичной поверхности крайне сложно и трудоемко.

К недостаткам таких инструментов можно отнести высокие затраты труда, рабочего времени. В окончательном результате штроба получается не ровная и разной глубины, что усложняет прокладку кабелей.

Перфоратор

Перфоратор, оснащенный специальной насадкой способен проложить штробы в стене любой плотности, будь то бетон или кирпич.

Болгарка

Штробление стен болгаркой с алмазным диском, является более удачным вариантом. Она прокладывает штробу высокого качества за короткий промежуток времени. Это продуктивный и довольно простой вид работ, но все же недостатки есть. Во время работы, болгарка вырабатывает огромное количество пыли, которая очень вредна для человека.

Штроборез

Самым наилучшим вариантом для прокладки штроб под проводку, по праву считается штроборез. Он комплектуется сменными дисками и устройством для улавливания пыли. Единственным его недостатком, является высокая цена.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Нормы и ограничения при штроблении стен под проводку

Не стоит брать инструмент в руки и дробить стену прежде, чем будут выполнены подготовительные процедуры. Убедитесь, что не переборщили с количеством розеток, выключателей и других точек. Наличие каждого устройства должно быть необходимым. Размещать десять розеток на одной стене «просто так» не имеет смысла. Нужно учесть материал изготовления стены и соответственно подобрать необходимый инструмент.

В СНиП 3.05.06-85 прописаны нормативные документы, которые важно учитывать при распределении кабеля по стенам. В идеале требуется основательно изучить их, чтобы впоследствии не заниматься повторным ремонтом

Основные пункты из правил:

1. Горизонтальное и вертикальное расположение штроб, отсутствие косых линий за малыми исключениями (например, на мансарде).
2. Максимально один поворот штробы, соединяющей две ближайшие точки, поскольку провод изгибается, что приводит к незначительному перегреву. Наличие двух и более мест перегрева приведет к возникновению опасной ситуации.
3. Максимальная ширина штробы составляет 30, глубина – 25-26 мм. Общая протяженность кабельной трассы, идущей через штробы, от распределительного бокса до той или иной точки должна быть не более 3 м.
4. Отступ от батареи и газовых труб – 400 мм (хотя мы рекомендуем увеличить его минимум до 500), двери – 100, потолка и пола – 10 мм.
5. Запрещается штробить внутренние несущие стены. Штроба максимальной глубины, указанной выше, не окажет негативного воздействия на внешнюю часть несущей стены, но для перегородок в квартире обязательно специальное разрешение. Особенно актуален этот вопрос для домов панельного типа. Особо осторожным нужно быть при штроблении стен на первом этаже жилого здания с двумя ярусами или более, поскольку помимо крыши стены держат и остальную часть конструкции.

1. Исключайте штробление в железобетонных конструкциях, что может привести к разрушению ее целостности и потере прочности. Если есть острая необходимость, то придется обойтись малыми канавками или воспользоваться кабель-каналами, расположенными на поверхности стены.
2. Делая штробы на потолке, рассчитайте кратчайший путь к осветительному прибору, и проложите его.
3. Запрещается штробить напольные перекрытия. Если требуется размещение проводки по полу, то лучшее решение – спрятать кабель в бетонной стяжке. С другой стороны, старайтесь избегать даже этого: представьте последствия, если перегорит кабель в полу.
4. Легче проштробить кирпичные стены, сложнее – бетонные. Отсюда и нужно отталкиваться при выборе инструмента.
5. Защищайте дыхательные пути специальной маской или респиратором.

Заделка штроб в стене

Итак, чем заделать штробу в стене? Сначала штраба обязательно обрабатывается грунтовкой для лучшего сцепления будущей штукатурки. В противном случае штукатурка ляжет на строительную пыль внутри штрабы и не схватится с поверхностью. Затем поверхность штрабы увлажняется, чтобы такие материалы как пенобетон или кирпич не забрали из раствора очень много влаги. Иначе раствор усохнет прежде чем схватится и возникнут трещины. Лучше всего для заделки штробы использовать обычную гипсовую штукатурку. Её наносят движениями под углом 45 градусов к штробе- тогда она хорошо заполнит все поверхности и стенки штробы.

Штробление стен под проводку своими руками

Самым главным в процессе укладки электропроводки в штробы является план-схема коммуникаций. Тут лень не уместна, т.к. повреждение в будущем скрытой проводки может стоить инструмента или, что ещё хуже, бесценной жизни и здоровья. Ещё один нюанс — это сохранение этого самого плана. Так что после окончания укладки кабеля положите его к документам на помещение, чтобы он нигде не затерялся.

Перед началом планирования штроб необходимо запастись карандашом и линейкой. Ведь лучше всего работать по чётко нарисованному на стене плану. Планировать нужно так, чтобы все борозды шли параллельно или перпендикулярно полу. Параллельные борозды обычно штробят под потолком или прямо над полом. Это позволяет максимально обезопасить себя от старой проводки и облегчить запоминание расположения проводов. Перпендикулярные борозды делают непосредственно к тем местам, где будет установлена розетка, выключатель или другое электрооборудование.

Штробление бетонной стены под проводку

Глубина и ширина штроб под проводку обычно не превышают 25 мм. После укладки кабеля на своё место, борозды заделывают штукатуркой или цементно-песчаной смесью вровень со стеной
