Строим кирпичную печь для дома своими руками - Обзор и Пошаговая Инструкция

Есть ли необходимость в наличии чертежа?

Если есть подробное описание, наглядные схемы или видеоролики, смело можно обойтись без чертежей. Ведь именно простота каждой конструкции и минимум затрат позволяют мастеру избавиться от долгого и сложного монтажа.

Чертеж может потребоваться только тогда, когда планируется построить большую стационарную духовку, которая одновременно будет выполнять функции нагрева и приготовления пищи. Но если у вас уже есть опыт в подобных делах, то и тогда мастер может обойтись без рисунков.

Если новичок строит печь для дома, профессиональные мастера рекомендуют изготовить пробную «модель» без использования смеси. Это поможет разобраться в особенностях кладки, в дальнейшем не совершить серьезных ошибок и правильно выполнить отделочный вариант.

Просчет конструкции печи

Строительство конструкции начинается с определения ее типа и размеров. Как только чертежи кирпичной печи готовы, можно рассчитать количество материала, а затем приступить к сборке.

Также учитывается мощность духовки и площадь, которую нужно отапливать.
За стандартный расчет принимаются помещения от 50 до 100 квадратных метров с высотой потолков 2,5-2,7 метра.
Если высота потолка больше или есть большие панорамные окна, то мощность печи должна быть больше.

Для расчета мощности топки необходимо среднюю тепловую мощность поверхности конструкции умножить на всю площадь топки, которая отдает тепло.

Стандартная вместимость печи 1 кв.м. — 0,5 кВт / м2, мощность при интенсивном обогреве — 0,72 кВт / м2.
Для обогрева помещения площадью 50-100 кв.м со стандартным потолком требуется 10-15 кВт.

Эти показатели необходимо учитывать при создании чертежей, чтобы духовка не получилась слишком холодной.

При выборе места для установки духовки следует учитывать следующие нюансы:
лучше размещать плиту на пересечении нескольких комнат
Если сделать высокую печь, она может обогреть несколько этажей
Водяной контур системы отопления можно пропустить через печь и отапливать помещения, не имеющие общей стены с этой конструкцией
Печь нельзя ставить у наружной стены или у стены с панорамными окнами, иначе тепло уйдет наружу

Как подобрать место

Чтобы печка отдавала свой жар всему дому, и, кроме того, была пожароустойчивой, требуется подобрать для нее подходящее место.

Вот несколько полезных советов, которые позволят печи принести максимальную пользу:

Если в доме запланированы несколько комнат, печку надо поставить так, чтоб она стояла на перекрестке стен, которые разделяют дом на отдельные помещения. Нежелательно, чтобы фундаменты построек соприкасались друг с другом, потому внутренние стены придется облегчить.

Расположение топочного люка неподалеку от входа позволит избавиться от мусора в комнатах, ведь не придется заносить топливо внутрь. Установить печку нужно так, чтобы нельзя было обжечься об дверцу топки. Ее стены не должны вплотную прижиматься к стенам жилого строения

К каждой из сторон печки нужен свободный доступ, ведь их нужно регулярно контролировать, а внутренние каналы устройства – чистить. В редких случаях печь становится частью стены, но тогда между ней и перегородкой необходимо проложить надежный слой теплоизоляции.

Если установка происходит в уже отстроенном доме, важно учитывать, что труба дымохода обязана попадать между балок чердака. А расстояние между трубой и балками должно быть не меньше пятнадцати сантиметров. Также нельзя забывать и о прокладке с теплоустойчивым материалом для трубы

Участок перед топкой должен быть покрыт керамической плиткой

Также нельзя забывать и о прокладке с теплоустойчивым материалом для трубы. Участок перед топкой должен быть покрыт керамической плиткой.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

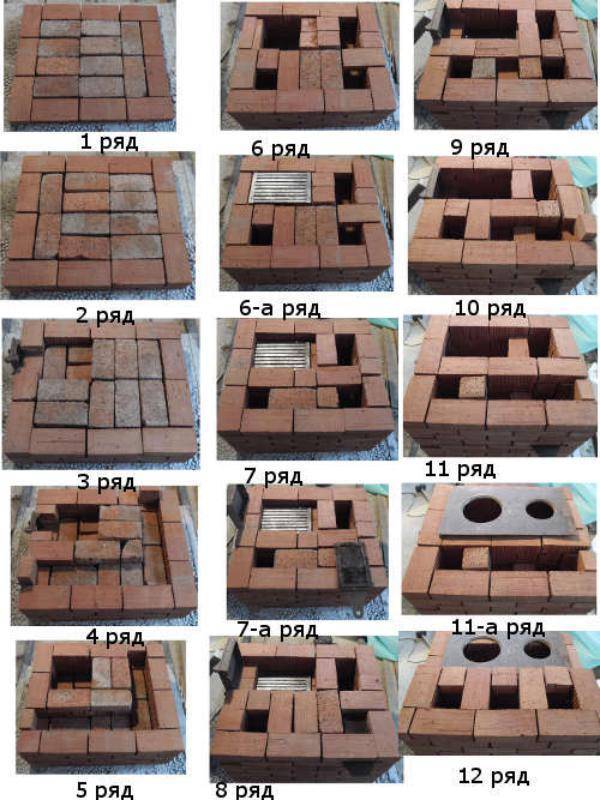

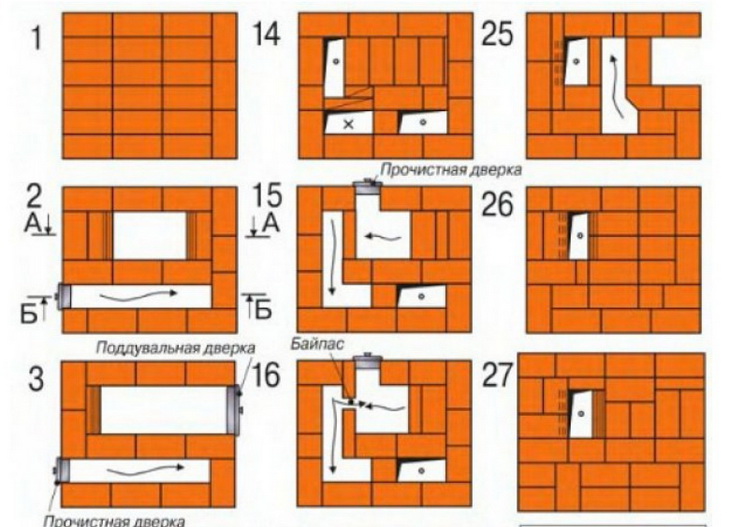

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — 3/4 от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

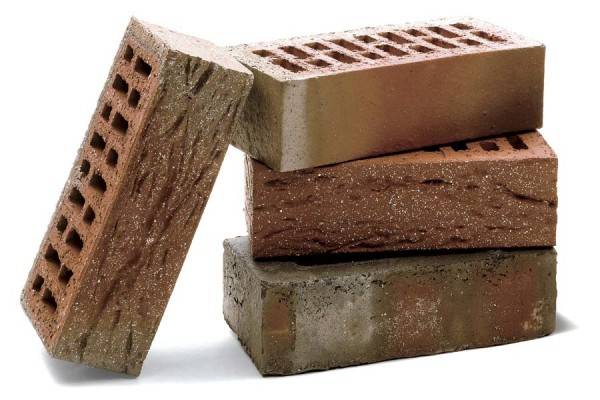

Выбор кирпича для облицовки

Существуют специальные виды кирпича, которые предназначены именно для облицовки зданий. К таковым относятся:

клинкерный;
керамический;
гиперпрессованный.

Есть некоторые особенности технических/качественных характеристик перечисленных выше видов кирпичей. Например, при выборе гиперпрессованного кирпича вы получите аккуратный, опрятный внешний вид здания. Но следует учитывать, что структура такого вида облицовочного кирпича очень плотная, поэтому воздушной прослойки между облицовочным материалом и стены дома не будет – укладка теплоизоляционного материала не понадобится.

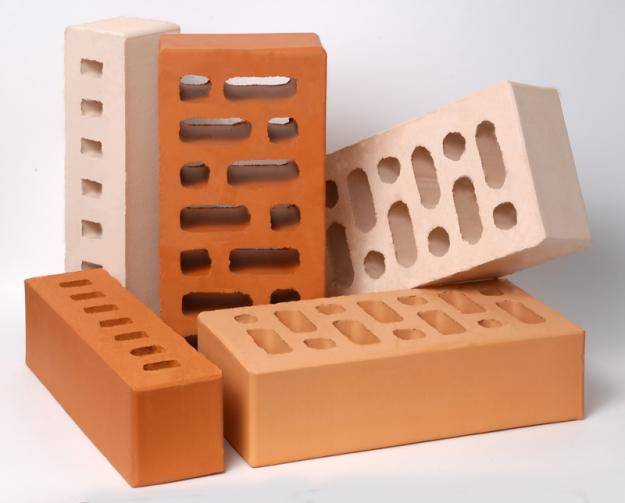

Керамический кирпич выпускается и в пустотелой версии – именно ее и нужно выбирать при покупке. Она делает керамический кирпич легким, что автоматически снижает нагрузку на фундамент здания. Правда, есть и минус при использовании керамического кирпича – для его укладки понадобится много цементного раствора именно в силу пористости структуры облицовочного материала.

Клинкерный тип облицовочного кирпича отличается высокой прочностью, устойчивостью к агрессивному воздействию атмосферных явлений, но и стоимость его будет гораздо выше по сравнению с двумя другими видами кирпичей.

Ремонтные работы

Ремонт зависит от сложности поломки. Предварительно проводится тщательный осмотр. Проблемы в эксплуатации часто связаны с загрязнением от сажи

Важно проверить и почистить дымоход. Если над топкой появились длинные полосы от дыма – это признак плохой тяги

Причиной может быть неправильная кладка. Часть конструкции необходимо разобрать и собрать заново.

Если кирпич не разрушен – это признак топки сырыми дровами. Не правильное топливо разрушает камеру и зольник. Для растопки используют только сухие полена. Летом рекомендуется периодически проверять состояние сооружение. Осмотр нужен при длительном простое конструкции. На крепость периодически проверяются металлические элементы (задвижки, дверки). При необходимости укрепляются раствором.

Основные материалы и комплектующие для кладки кирпичной печи

Для возведения печи недостаточно будет наличия кирпича и песчано-цементного раствора, потребуется подготовить еще другие строительные материалы. Количество используемых элементов напрямую зависит от размера и модели конструкции.

Потребуется приобрести чугунные комплектующие:

Поддувало.
Решетка на колосник.
Дверца на топку.
Варочная поверхность.
Дверца на очистные каналы.
Кольца для варочной поверхности.
Задвижка на дымоход.

Также можно приготовить следующие элементы исходя из конструктивных особенностей либо по собственному желанию:

Духовка.
Бак для нагрева воды.
Кровельное железо (им перекрывают варочную камеру).
Лист из стали (накрывают пол рядом с топкой).
Отожженная проволока из стали.
Полосы из металла.
Уголки из металла 5*5 см.

Согласно схеме укладки подбирают строительный материал:

Кирпич красный.
Кирпич шамотный.
Песок и глина.
Строительные материалы для обустройства фундамента.
Лист асбеста, шнур.

После того, как все было подготовлено, можно приступать к подготовительным работам и возведению кирпичной печи.

Выбор места для печи

В идеале место установки печки определяется на этапе проектирования дома

Если это отопитель без водяного конвектора, важно, чтобы он располагался в простенке между помещениями и обогревал их

Определяя место установки отопителя, следует учесть, что:

Тяжелые конструкции требуют обустройства специального фундамента, отдельного от фундамента дома. Работы по монтажу фундаментного основания печки проще выполнить на этапе строительства дома.
Дымоход классической кирпичной печи изготавливается вертикальным, его разделка не должна контактировать с балками перекрытия и несущими элементами стропильной системы.

Варианты расположения кирпичных печей разной формы

Если нет возможности сделать печь, которая напрямую обогревает все жилые помещения, монтируется конструкция с водогрейным змеевиком, благодаря которому нагревается теплоноситель для радиаторов отопления. Для повышения эффективности систему можно оснастить насосом для принудительной циркуляции воды в трубопроводе.

Выбор места и типа фундамента для печки

Перед началом кладки печи уделите должное внимание поиску места для ее размещения. К примеру, если агрегат будет размещен посреди помещения, он сможет отдавать гораздо больше тепла, прогреваясь со всех сторон и равномерно нагревая воздух вокруг

Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух. Поэтому в данном отношении вам нужно принять решение самостоятельно.

Предварительно определите место установки топочной дверцы. Этот элемент нужно устанавливать так, чтобы в дальнейшем вы могли максимально удобно и быстро загружать топливо в печку, не разнося мусор от дров или угля по всему дому. Обычно топочная дверца размещается со стороны кухни или какого-то малопосещаемого помещения.

Готовая кирпичная печка будет иметь достаточно внушительный вес. Чтобы устройство стояло максимально надежно и долго, для него нужно подготовить индивидуальный бетонный фундамент.

Основные этапы и важные особенности кладки печи

От момента заливки фундамента до начала строительства должно пройти 3-4 недели. За это время основание наберет необходимую прочность и сможет выдержать вес кирпичной печи. Рассматриваемая работа требует максимальной ответственности и сосредоточенности со стороны исполнителя. Любые ошибки могут привести к непоправимым последствиям, поэтому заранее настройтесь на работу и выделите достаточное количество времени для ее выполнения.

Печь из кирпича своими руками

Кладка печи осуществляется в несколько этапов.

Первый этап. Выложите из кирпича зольник и нижнюю часть первого колпака. Кладку выполняйте с использованием рассмотренного ранее песчано-глиняного раствора.

Второй этап. Установите в кладку дверку зольника. Для фиксации дверцы используйте оцинкованную проволоку.

Установите в кладку дверку зольника

Третий этап. Установите над камерой зольника колосниковую решетку.

Установите над камерой зольника колосниковую решетку

Четвертый этап. Смонтируйте топку. Обложите внутреннюю часть этого отсека огнеупорным кирпичом. Кирпичи выкладывайте «на ребро». На этом этапе нужно использовать специальный кладочный раствор. Готовится он так, как и стандартный, но вместо простой глины берется огнеупорная, т.е. шамотная. Закрепите дверцу топочной камеры при помощи стальной пластинки и уже знакомой вам проволоки.

Пятый этап. Продолжайте стандартную кладку, пока не дойдете до 12-го ряда. Дойдя до этого ряда, перекройте топочную камеру и ровно уложите плитку с конфорками. Данная плита должна быть изготовлена из чугуна. Ровность укладки контролируйте с помощью строительного уровня.

Шестой этап. Выложите первый колпак. Он возводится в левом краю печки. На этом же этапе обустраивается канал для летнего хода.

Седьмой этап. Установите плиту и выложите стенки отделения для варки. Ведите выкладку упоминавшегося ранее нижнего колпака.

Восьмой этап. Установите задвижку для упоминавшегося канала летнего хода. Эта задвижка размещается во внутреннем углу отделения для варки.

Девятый этап. Ведите кладку до 20-го ряда. Дойдя к этому ряду, перекройте отделение для варки и первый колпак. Обязательно оставьте в сплошной кладке необходимое число отверстий для летнего хода и подъемного канала, а также отдушины отсека для варки. Кирпичи размещайте на уголках из стали – так вы обеспечите более высокую прочность и надежность печки.

Десятый этап. Закройте портал варочного отделения распашными каминными дверками. Лучше, чтобы дверцы имели вставки из жаропрочного стекла. Такое решение позволит вам следить за процессом горения топлива и любоваться пламенем.

Одиннадцатый этап. Установите прочистные дверцы для удобного удаления сажи. Для установки выбирайте такое место, к которому вам будет проще всего добираться.

Двенадцатый этап. Выложите стенки колпака почти до верхнего края стенного проема. Вверху перекройте печку парой рядов кирпичей. Просвет между верхом печки и перемычкой заполните минватой. Благодаря этому будет обеспечена дополнительная теплоизоляция и несколько увеличена эффективность обогрева.

Тринадцатый этап. Выложите декоративный поясок по верхнему периметру агрегата.

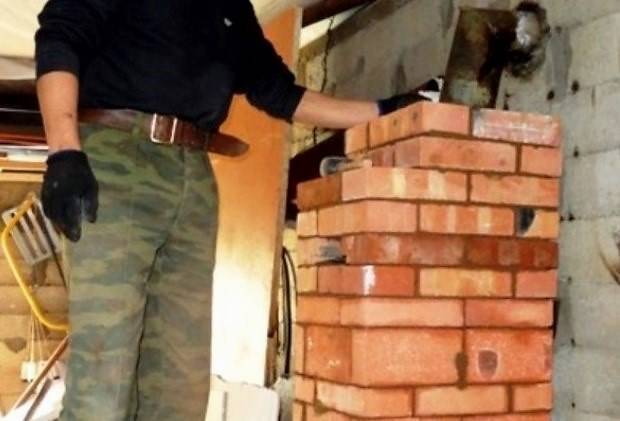

Четырнадцатый этап. Приступайте к устройству дымоотводящей трубы. Лучше, чтобы дымоход был кирпичным. Такая конструкция прослужит гораздо дольше тех же металлических либо асбестовых труб.

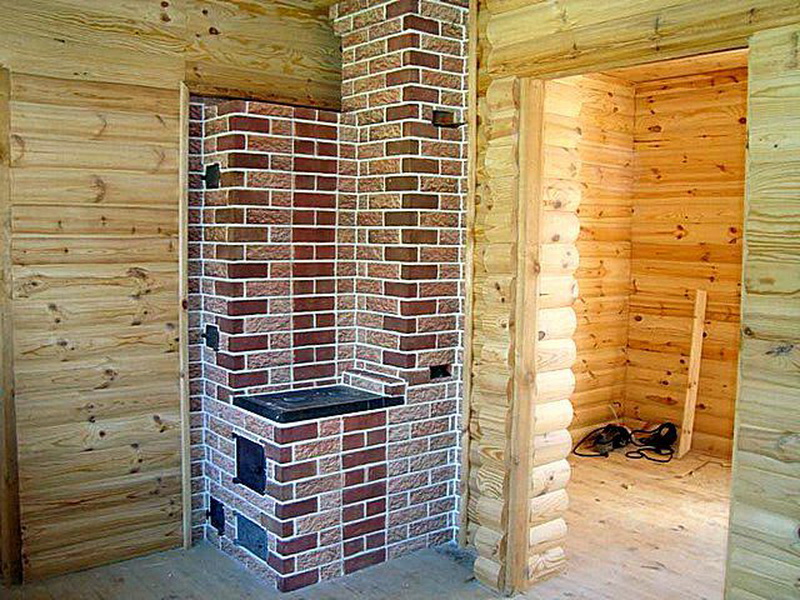

Печь отопительно-варочная

Таким образом, укладка печки хоть и не является простым мероприятием, но его вполне можно выполнить своими руками. Достаточно попросту разобраться в технологии и во всем следовать инструкции. Помните, материалы для работы должны быть самыми качественными. А проверенные годами схемы печей позволят вам самостоятельно возвести агрегат, который будет долгие годы качественно отапливать ваш дом безо всяких проблем и нареканий.

Удачной работы!

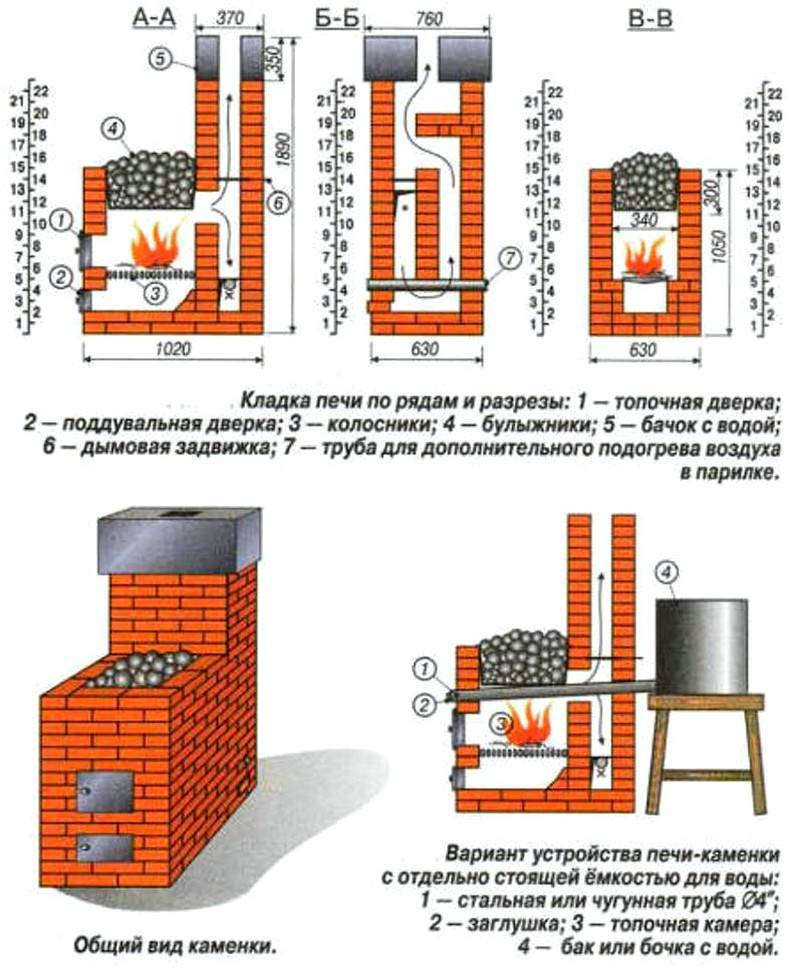

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

Ниже уровня пола размещается фундамент, на который укладывается изоляция.
На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
От основной комнаты его отделяет поддувальная дверца.
Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
Выше начинаются прочистка, перевал и конвекторы.
Над прочисткой расположены две задвижки.
Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
От потолка дымоход отделяет внутренняя разделка.
На самом верху расположено устье дымохода.

Варианты установки печи в доме

Размещение печи полностью зависит от того, чего от нее ждут хозяева. Если он установлен в небольшом доме и будет использоваться как камин для дружеских посиделок, можно использовать первую схему. Такая печь — хороший вариант для приготовления шашлыка или шашлыка.

Варианты размещения печи из кирпича

Вторая схема — для дома массивной квадратной формы. В этом случае передняя часть каминной печи уходит в гостиную, стены печи обогревают обе спальни, а тепло в остальных комнатах поддерживается за счет теплообмена.

Третья схема с плитой для обогрева и приготовления пищи — доступный вариант жилья для холостяка или небольшой семьи. Плюсы: теплая постель и возможность разместить фен в коридоре.

Важно: стоит заранее позаботиться о внешнем утеплении дома, ведь это значительно увеличивает эффективность обогрева печи

Кладка упрощенного варианта русской печки

Разберем на конкретном примере специфику строительства упрощенного варианта русской печи. Как и все устройства этой категории, он является частью оборудования для приготовления пищи и обогрева, что означает, что он оснащен чугунной варочной панелью. Также внутри есть два камина, которые позволяют обогревать комнату, готовить вкусные блюда и печь хлеб.

Особенностью данной конструкции является наличие специального золоуловителя, расположенного под свалкой. Зола собирается через кладочный канал, расположенный под решеткой. Золоуловитель можно опорожнить с улицы, благодаря чему не останется традиционных для домашних печей загрязнений.

Для того, чтобы выдвинуть металлический золоуловитель, в фундаменте дома готовится канал, который соединяется с фундаментом печи. Эту конструкцию следует разместить под полом. Снаружи все это закрывается изолированной заслонкой.

В данной конструкции русской печи предусмотрен внешний золоуловитель, который опорожняется со стороны улицы, есть отсек для накопления угарного газа и место для выпечки хлеба

Уникальная конструкция печного фундамента

Основа у этого варианта печи тоже особенная. Постройте его следующим образом. Для фундамента выбран грунт 85 см. Ширина котлована должна быть удобной для фундамента. Дно котлована засыпается песком и утрамбовывается так, чтобы в результате слой песка составлял 10 см.

На ровное основание устанавливается металлическая обрешетка, в которую на цементном растворе укладывается 4 ряда кирпичей. На глубине 12 см от уровня пола укладывается гидроизоляция, из которой сооружается мусоропровод — пустотелый фундамент. Этот участок конструкции оштукатуривают, чтобы сразу можно было определить трещины — места утечек газа.

Такое решение позволяет закрыть вид на дымоход сразу после топки, ведь угарный газ будет выводиться в пустотелый фундамент, не попадая в помещение. В результате тепловые характеристики агрегата значительно улучшаются. Пепел периодически вынимают из металлического ящика, вытаскиваемого на улицу, чтобы собрать его.

Канал пристройки золоуловителя строится из кирпича одновременно с возведением фундамента печи. Для его формирования устанавливаются металлические уголки. Канал подводится к дыре, проделанной на том же уровне в фундаменте дома.

Выбор конкретной конструкции печи и ее порядка позволяет точно рассчитать материалоемкость строительства агрегата

Пошаговая кладка печи

Большие конструкции нуждаются в крепком фундаменте. Если устройство будет небольшим, то вместо стандартной основы создают каркас из прочных досок. Устанавливают – между кухней и жилыми комнатами.

В жилищах есть возможность установить между гостиной или спальней. Без некоторых знаний процесс будет тяжелым, но выполнить его реально.

Шаг 1. Строительство фундамента

Пошаговая инструкция:

Определение глубины, учитывая локализацию помещения

Важно выявить уровень морозостойкости. Заливка фундамента производится шире, размеров будущего сооружения

Между землей и бетоном создается подушка из песка. Ее предназначение – отделение влаги, поступившей через почву. Повышается весной и осенью.
Поверх песчаной подушки насыпают щебень. Натуральный камень высокопрочный, подходит для применения в таких целях.
Арматура ставится в низу. Предназначена для укрепления. Сетка устанавливается горизонтально.
Верх фундамента ровный.
После высыхания создается гидроизоляционный слой, с помощью рубероида.
Отверстия в полу нужны для удобной кладки.

Правильно залитый фундамент – успешная и надежная эксплуатация.

Шаг 2. Кладка печи

Перед тем, как класть печь из кирпича, необходимо подготовить порядовку. Каждый ряд строят в строгом соответствии. Сухая методика поможет первоначальным мастерам. Этот способ помогает наглядно понять расположение каналов внутри, и не совершить непоправимые ошибки.

Для сухой кладки используют деревянные рейки. Они определяют толщину швов между кирпичами. Толщина шва должна быть идеальной. Процесс требует внимательности и терпения. От его выполнения зависит попадание и отвод дыма в трубе.

После сухой кладки до изголовья трубы, ее разбирают обратно. Кирпичи можно обозначить номерами. Тогда сборка с раствором произойдет быстро. После основной кладки, конструкция будет завершена. Каждая печь имеет определенную порядовку и требует строго соблюдения чертежей и схем.

Шаг 3. Вывод дымохода через кровлю

В конце кладки создается труба. Обычно прямая, без изменения размеров. В чердаке делают отверстие, в котором труба из кирпича переходит в металлическую

Важно правильно определить расчет размеров

В месте пересечения дымохода и кровли, устанавливают распушку. Это обязательное действие. Трубу можно ставить на определенной возвышенности. В процессе нельзя совершать ошибки. От этого зависит работа печи. Рекомендуется выбирать дрова, с незначительным содержанием смол. Например, осина или акация. Количество сажи будет незначительным.

Шаг 4. Облицовка печи

Два способа облицовки:

Стандартная облицовка вертикальных поверхностей керамической плиткой. Предварительно поверхность стягивают сеткой и штукатурят. Это необходимо для предотвращения трещин керамики. Элементы укладывают на оштукатуренную поверхность.
Применение алюминиевых полосок с отверстиями. Прикрепляют к вертикальным швам. Между уголками кладут керамическую плитку. Главное в этом процессе – соблюдение ровности вертикальных швов. Зазоры заполняют раствором.

Виды плиток для облицовки:

майолика – прессованная плита, с рисунком и поверхностью из глазури;
терракот – прочная, округлой формы, имеет высокопористую основу;
клинкерная – делают из глины с примесями красителей, шамота.

Основные виды плит – эмалированное, неэмалированная. Первый вид прочный, проходит двойное обжигание. Таким методом отделывается самая простая печь. Неэмалированные плиты не устойчивы к перепадам температуры, способны быстро выходить из строя.

Форма плиты для отделки – прямоугольная, квадратная. Красиво выглядит восьмигранный вид. Встречается редко. При отсутствии навыком рекомендуют выбирать прямоугольные изделия.

Шаг 5. Растопка печи

Виды топлива: дрова, уголь. Принцип растопки одинаковый. Предварительно очищают зольник, топливник. Осуществляют это кочергой, веником, совком

Важно удалить остатки золы в области дверки. Если этого не сделать она плохо будет закрываться в процессе горения

Инструкция по разжиганию печку:

на решетку кладут небольшое количество смятой бумаги, тонких щепок;
категорически запрещено использовать жидкое горючие;
тонкие поленья закладывают почти на половину объема;
дрова слаживаю в любом порядке – крест н крест, домиком, главное оставить просвет для воздуха;
вьюшка открывается наполовину, двери поддувала приоткрытые;
через дырку в основной камере поджигается бумага, потом ее закрывают.

Удобно если в печи установлено панорамное стекло. Это позволяет следить за процессом топки. Периодически проводится очистка от сажи. Через несколько топок очищают поддувало, для хорошей тяги.

Общая схема отопительной печи

№2. Элементы печи и подходящий кирпич

Твердотопливная печь – сложная конструкция, каждый элемент которой работает в разных условиях, поэтому выложить одним кирпичом все ее составные элементы вряд ли получится. Условно в конструкции печи можно выделить такие части:

фундамент;
топка;
дымовые каналы;
дымовая труба;
облицовка.

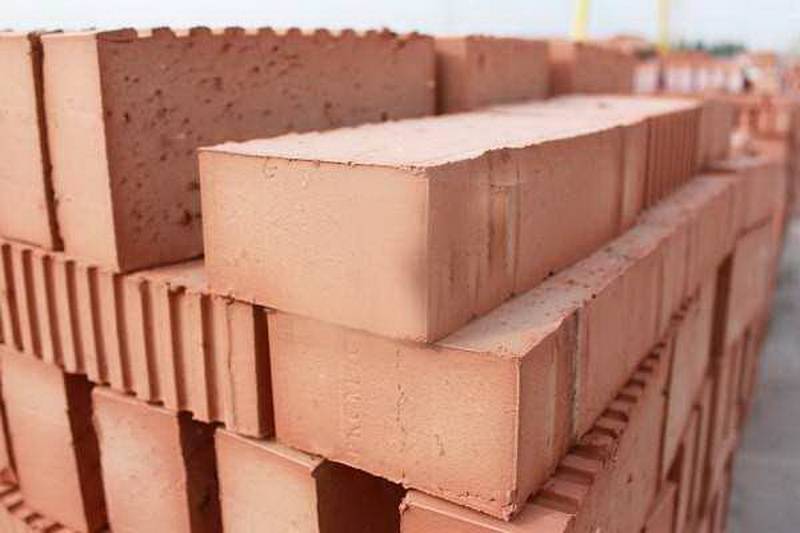

Кирпич для фундамента печи

Естественные требования к кирпичу для фундамента – прочность, влагостойкость и морозостойкость, так как часть его может остывать до отрицательных температур. Для обустройства печного фундамента используют керамический либо клинкерный кирпич. Универсальный вариант – керамический кирпич первого сорта, который можно применять даже для возведения массивных двухэтажных печей. Допускается использование керамики более низкого качества, если нагрузка на фундамент печи будет невысокой. Клинкерный кирпич используют в регионах с суровым климатом, так как он показывает исключительную морозостойкость.

Кирпич для топки печи

Камера сгорания твердого топлива, как правило, имеет двухслойные стенки: внутренняя часть сооружается из шамотного кирпича, а наружная (облицовочная) – из керамического. Температура в топке достигает 1100 С, а керамический кирпич при температуре в 1150 С начинает плавиться, поэтому внутри печь выкладывают шамотным кирпичом, для которого такие температуры не являются разрушительными. Более того, материал отлично справляется с аккумуляцией тепла. Стоит отметить, что порой топку выкладывают из термостойкого керамического кирпича, но возможно это только для печей с ненапряженным тепловым режимом (например, русская печь). Так как на наружную отделку такие высокие температуры не воздействуют, ее можно организовать из облицовочного керамического кирпича.

Кирпич для дымовых каналов

Дымовые каналы – это большой теплообменник печи. Температура в нем хоть и ниже, чем в топке, но все же высока и лучше для кладки его элементов использовать шамотный кирпич. Снаружи дымовые каналы могут быть облицованы керамическим кирпичом.

Кирпич для дымовой трубы

Температура в дымовой трубе может колебаться от -40С до +400С, т.е. материал должен быть морозостойким и выдерживать перепады температур. Кроме того, труба должна достаточно быстро прогреваться, чтобы печь могла наращивать тягу – если это будет происходить медленно, то будем иметь дело с перерасходом топлива и повышенным осаждением сажи. Учесть стоит и механические нагрузки, которые, в основном, заключаются в воздействии ветра любого направления. Следовательно, для обустройства дымовой трубы печи подойдет керамический кирпич с максимальным показателем морозостойкости. В регионах с суровым климатом можно выложить трубы двумя слоями кирпича: первый – клинкерный, второй – пустотелый керамический. Кстати, это единственный случай, который допускает использование пустотелого кирпича при обустройстве печи.

Кирпич для облицовки печи

В зависимости от задумки и дизайнерского решения облицовка печи выполняется одним из следующих способов:

строительный керамический кирпич второго сорта, который отличается наличием достаточного количества пор, обеспечивающих дыхание печи. Его шероховатая поверхность станет хорошей основой для облицовочного материала;
облицовочный керамический кирпич пластической формовки обеспечивает необходимое дыхание печи, придает ей эстетичный внешний вид, превращая в украшение интерьера, а вся конструкция выходит максимально прочной за счет перевязки швов;
клинкерная облицовочная плитка соответствует требованиям, выдвигаемым к домашним печам, выглядит отлично, но стоит недешево, поэтому применяется нечасто.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2 кирпича и глубина 3 кирпича — 78х53 см). Однако даже на такой ограниченной площади можно разместить печь на одно камин.

Работа становится лучше, когда все необходимое всегда под рукой.

Поэтому заранее приобретите следующие материалы и аксессуары:

Полнотелый красный кирпич — 107 штук;
Дверца воздуходувки — 1 шт;
Гриль гризли — 1 штука;
Печь чугунная однопламенная — 1 шт;
Дверца духовки — 1 шт;
Задвижка трубная — 1 шт.

Для дровяной печи не нужны огнеупорные кирпичи. Покупка — пустая трата денег

Но красный следует выбирать осторожно, отказавшись от трещин и неровностей

Приготовление раствора

Кладочная смесь производится путем смешивания четырех частей глины с одной частью воды и добавления восьми частей просеянного песка. Нормальная консистенция определяется просто: раствор легко соскальзывает со шпателя, не оставляя разводов. При укладке он не должен выступать из швов.

Объем раствора определяется исходя из количества кирпичей. При оптимальной толщине шва (3-5 мм) одного ведра хватит на 50 штук.

После приготовления кладочной смеси можно приступать к укладке основания. Его ширина на 10 см больше ширины духового шкафа. Высота фундамента подбирается так, чтобы низ первого ряда кирпича был на уровне пола.

Черновой прототип печки

Если подпочва достаточно глубокая (50-60 см), копать яму под фундамент не нужно. Достаточно сделать фундаментную опалубку размером в плане 76 x (51 + 10 см). На дно укладывают два слоя рубероида для защиты от влаги. После укладки бетона им дается неделя для набора прочности, после чего приступают к укладке.

Размеры рассматриваемой духовки с варочной панелью составляют 3 х 1,5 кирпича (76х39 см).

Первый ряд укладывается на слой глиняного раствора (4-5 мм). Выровняв основание с одним уровнем, расположите второй, оставив место для дверцы вентилятора.

Перед установкой двери нужно прикрутить мягкую резьбу и уложить ее концы в швы для лучшего крепления.

В чугунной дверной коробке четыре отверстия для проволоки, которая служит для фиксации ее в кирпичной кладке

Для компенсации теплового расширения металла между дверью и кирпичом оставляют зазор. Перед установкой его каркас обматывают мокрым асбестовым шнуром.

Укладка третьего ряда выполняется, перекрывая швы второго. На этом уровне в топку устанавливают решетку.

Схема заказа от 1 до 8 строк

Четвертый ряд кладут на кромку, соблюдая перевязку швов и формируются стенки камеры сгорания. Позади будет первая и единственная циркуляция дыма (см. Участок А-А на схеме №2). Для очистки днища в заднюю стенку кладут так называемый ударный кирпич без раствора, который периодически удаляют для удаления золы. Внутри дымохода из кирпичных кусков сделаны две опоры для поддержки внутренней перегородки.

Камни в пятом ряду кладут ровно, оставляя место для дверцы духовки. В задней части печи по порядку видим стенки двух дымовых каналов. В процессе работы их поверхность необходимо тщательно протирать влажной тряпкой от выступающей из швов глины

Это важное условие хорошей тяги

Схема заказа от 9 до 11 строк

Подняв ее до восьмого ряда в кладке, противопожарную дверь перекрывают, прокладывая в швах нить, фиксирующую ее каркас. На этом же уровне в задней части топливной камеры кладется кирпич с тупым концом — дымовым зубом. Он улучшает тепловую мощность, предотвращая быстрый выход дыма в дымоход.

После окончания девятого ряда на него укладывают асбестовую веревку в глиняном растворе. Необходимо заделать стыки чугунной плиты и кирпича. На 10-м ряду очаг накрывают варочной панелью.

Одиннадцатый, в трубе установлен дымовой клапан. Его также утрамбовывают по контуру асбестовым шнуром, смоченным в глине.

12 и 13 ряды — формирование стенок трубы. После их завершения на печь кладут трубку из легкого листового металла, которая выводится на крышу.

Разновидности кирпичных печей

Для вытяжки дыма используют кирпичные или стальные трубы

При выборе модели печи для дома из кирпича с плитой учитывают потребность в готовке и отоплении. На даче больше нужна только плитка для варки, если владелец не живет там круглый год. В доме определяют площадь, которую можно выделить под печь, от этого зависит величина строения.

Учитывают возможность установки печной трубы, способ вывода ее на улицу, вариант прохода сквозь перекрытие. Если дом только в проекте, фундамент для печи предусматривают заранее.

Распространенные виды кирпичных очагов для дома:

конструкция по шведской технологии;
малая печка для варки;
печь Кузнецова.

Для маленькой кухни подходит малогабаритная конструкция. Высота камина или печки с плиткой зависит от помещения и модели.

Шведская печь

Вариант отличается эффективностью расходования топлива и быстрым нагревом. Используется в небольших домах круглогодичного жительства, или ставится для дополнительного обогрева дальних комнат. Особенность строения позволяет обогревать поверхность пола рядом с конструкцией. В шведку можно вставить котел для организации контура ГВС.

Строение имеет канальную систему, но также снабжено нишами, которые работают по типу колпаков. Сначала прогревается нижняя ниша, затем просторная верхняя полость. Для повышения температуры используют первый, второй и последний жар. Из топки горячий дым поступает вниз, а вместо дымохода под духовкой сооружают переток. Если дрова перегорели, нужно перевести задвижку в закрытое положение.

Малая варочная печка

Малая варочная печь

В малогабаритную печь для отопления встраивают нишу, где располагают варочную плоскость. Во вторую нишу помещают духовку или емкость для подогрева воды. Печь-плита из кирпича используется для сушки продуктов, одежды.

В строении предусматривают отделения:

топки;
двух функциональных ниш;
дымовых каналов;
поддувала;
отверстий для обслуживания дымовых каналов и трубы.

Дверки для топки, задвижки, уголки для обрамления используют заводского изготовления, а духовку и нагревательный водяной бак сваривают из металлического листа. Малютку-печь размером 0,64 х 0,51 или 0,89 х 0,51 м можно располагать в углу или по центру кухни. Для отопления смежных комнат такую конструкцию ставят в стенном проеме. Очаг размещают на сплошном бетонном или столбчатом фундаменте.

Печи Кузнецова

Печь Кузнецова

Такие печи носят название колпаковых из-за присутствия в конструкции пустот для сбора горячего дыма. Есть печь с духовкой из кирпича, туда встраивают плитку для готовки, лежанку. Разработаны варианты с одной полостью или строят двухколпаковые печи. Ограниченные полости имеют определенную форму, играют роль разделителей тепла.

Горячий воздух попадает в колпак, задерживается на некоторое время, передает энергию стенкам печи. Используется принцип свободного перераспределения газов, при этом охлажденные потоки опускаются и по короткому каналу подаются во второй колпак. Там дым отдает остатки тепла и по системе трубопроводов выводится наружу.

Как сделать кирпичную печь в доме своими руками: пошаговая инструкция
