Строительство фундамента ТИСЭ своими руками: Обзор и Технология, описание

Рабочая смесь

В качестве рабочей смеси для формования стеновых блоков используется цементно-песчаный раствор с небольшим количеством воды (так называемая жесткая пескоцементная смесь). Смесь готовится порциями, рассчитанными на изготовление 10 — 12 блоков (0,8 -1 кв. метр стены), посредством ручного замеса. Свойства жесткой пескоцементной смеси — прочность и морозостойкость, высокая паропроницаемость. Такая стена «дышит», что и позволило добавить в название технологии букву «Э» — экология.

Технология ТИСЭ. Принцип применения переставной опалубки

Для цемента марки 400 объемное соотношение песок : цемент : вода составляет 3:1:0,5; для марки цемента 500 — 4:1:0,5. Расход материалов на 1 кв. метр стены составляет: при толщине стены 25 см — 50 кг цемента (марки 400) и 0,12 кубометров песка, при толщине стены 38 см — 75 кг цемента и 0,18 кубометров песка.

Закладка смеси

Уплотнение смеси

Выравнивание

Общее

При реализации этого фундамента берутся столбы, рассчитывается их размер и число, отдаленность. Это зависит от веса строения, несущей способности грунта и другого. Обязателен также расчет глубины замерзания грунта (в каждом регионе свои данные), глубины поверхностных вод и так далее.

При возведении свай ТИСЭ лучше сделать ручную опалубку, потому что при ее помощи сформируются пустотелые блоки без подстилающего раствора.

Для наружных стен хорошо пользоваться утеплителем. А для большей прочности наружных стен, через каждые несколько рядов кладки утеплителя, армируется стеклопластиковая сетка. Благодаря ей, не будут образовываться просадки и трещины утеплителя.

Такая технология ТИСЭ (чертежи наглядно показывают ее функционал) может использоваться в разных видах фундамента. Так, например, фундамент может быть столбчатым, с подвалом или без него, свайно-ленточным. Главная особенность состоит в сооружении специальных свай, которые имеют расширение внизу, формирующее надежную основу. Благодаря этому, возрастают допустимые максимумы нагрузок на сваи, и это позволяет не выталкивать их при пучении грунтов в мороз.

Бур и прославил эту технологию, так как подобная методика существовала и раньше, но реализовать её было сложно, а потому мало кто за это брался. Бур же, который можно приготовить собственноручно, сделал технологию по-настоящему массово применяемой на практике.

Технология ТИСЭ (проекты домов) стала подходящей для совершенно разных типов грунтов, фактически всех, кроме плывунов. Технология ТИСЭ, плюсы и минусы ее необходимо подробно изучить, чтобы определиться, нужна ли эта методика или нет.

Формование стеновых блоков

Приготовленная жесткая смесь закладывается в форму с установленными вкладышами — пустотообразователями и уплотняется ручной трамбовкой. Излишки смеси удаляются скребком под верхний уровень вкладышей. Распалубка производится сразу после уплотнения. Небольшие выступы у дна формы охватывают нижний ряд блоков, препятствуя смещению. Тем не менее, через 4 -5 рядов все же лучше проверить отвесом вертикаль и положить армирующую сетку.

Армирование гибкими связями диаметром 6 мм из базальтовых волокон, их закладывают в каждый стеновой блок при его формировании.

Полный цикл формования одного блока занимает 5 — 7 минут. Таким образом, с одной опалубкой за день можно отформовать до 80-100 блоков. Разумеется, удобнее работать вдвоем или втроем: один месит, другой подносит смесь, третий формует блоки, и работа спорится. Если в конце рабочего дня стенку затереть, то она не потребует оштукатуривания: можно сразу шпатлевать и красить. А это — существенная экономия труда и средств.

Две стены и гибкие связи образуют жесткую и устойчивую конструкцию

Пеноизол дает утепление, как 3 метра кирпичной кладки

Бурение, опалубка столбов и ростверка

Самые серьезные недостатки фундамент ТИСЭ выявляет именно на этом этапе:

для бурения скважин с куполообразным уширением на забое придется купить оригинальный бур автора методики Р. Яковлева, стоящий 5000 – 6000 рублей на официальном сайте или у дилеров в регионах РФ;
либо (точные чертежи в Интернете отсутствуют, так как это интеллектуальная собственность автора);
крупные валуны на любой глубине становятся непреодолимым препятствием, бур перемещается в сторону, работа начинается заново, что резко повышает трудозатраты;

Бурение скважин с уширением на забое.

С другой стороны – технология энергонезависимая, скважины можно изготовить в чистом поле и на участке не электрифицированного коттеджного поселка. Кроме бура ТИСЭ инструмента, позволяющего расширить пяту столба, не существует. Достоинства обычно перевешивают минусы, чем и обусловлена популярность методики.

Опалубочные работы идентичны монтажу трубчатой опалубки для буровых (буронабивных) свай. В зависимости от бюджета применяются полиэтиленовые или асбоцементные трубы, свернутый в цилиндр кусок рубероида.

В зависимости от высоты ростверка над землей трудозатраты и расход материалов на изготовление опалубки этого элемента фундамента значительно увеличиваются:

низкий ростверк – нижней палубой служит пенополистирол (несъемный вариант) или слой песка (удаляется после отвердевания бетона);

Заливка ростверка с несъемной пенополистирольной нижней палубой.

висячий ростверк – фанерный либо дощатый щит на Н-образных стойках.

Поэтому бюджет строительства на данном этапе сопоставим с МЗЛФ, буронабивными сваями и гораздо выше, чем у плиты плавающей (там опалубка нужна только снаружи).

Шестой этап: ростверка для фундамента тисэ

После того, как столбы свай застыли необходимо сделать выверку по уровню. Если верхушка одно из столба выше – добавляем необходимую высоту раствором (цемент + песок) с расчётом один к двум. А, если меньше, то срезаем. Убедившись в том, что все столбы на уровне, устанавливаем ростверку из монолитного железобетона. Для того, чтоб сделать ленту растверки, под неё необходимо сделать из досок (ДСП, влагостойкая фанера) опалубку. В большинстве случаев, лента растверки делается высотой около 40 сантиметров, а её ширина должна быть шире стены. Рекомендуется устанавливать опалубку на песчаную подушку, высота которой должна быть от 10 до 15 сантиметров.

Особенности технологии

Ростверк ТИСЭ

Как ростверк ТИСЭ армировать, каких размеров он должен быть и как организовать работы по устройству ростверка ТИСЭ на наклонном участке. Это основные вопросы, которые возникают у застройщика на этапе формирования ленты при закладке фундамента по технологии ТИСЭ.

Лента-ростверк выполняет горизонтальную перевязку столбов и равномерно распределяет нагрузки между сваями. Отсутствие контакта с грунтом нивелирует действие сил пучения на ростверк фундамента.

В этом заключается основное назначение ленты фундамента – связать все сваи ТИСЭ в единую конструкцию, придав им максимальную устойчивость.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях

Порядок операций выглядит следующим образом:

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

Анализ грунта.
Разметка территории.
Установка маяков по горизонтали над каждой точкой расположения сваи.
Бурение скважины на нужную глубину.
Расширение отверстия в основании.
Удаление грунта и контроль выполненной операции.
Установка арматуры.
Заливка отверстия под сваю бетоном.
Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

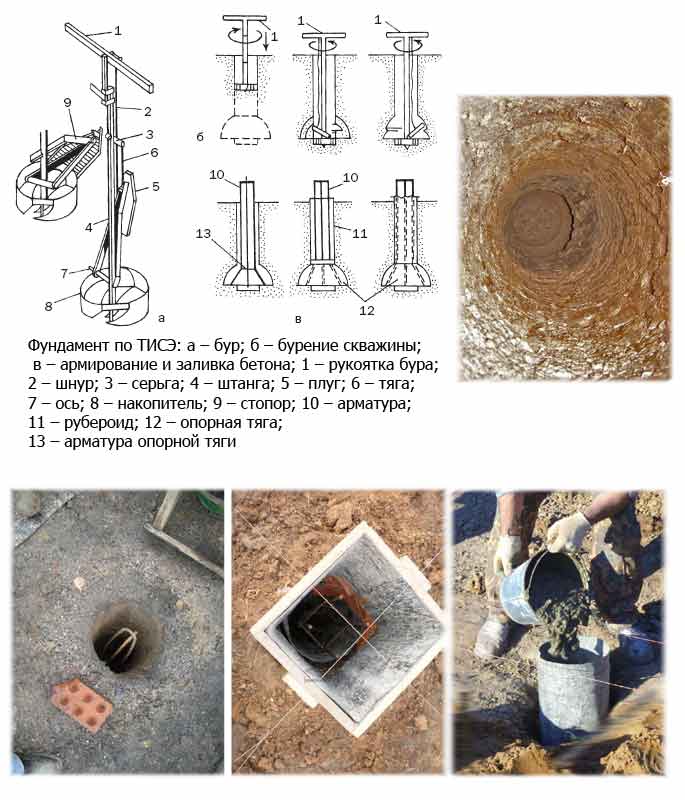

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес

Чем меньше будет отклонение, тем надежнее получится свая

В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Работа с буром Источник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

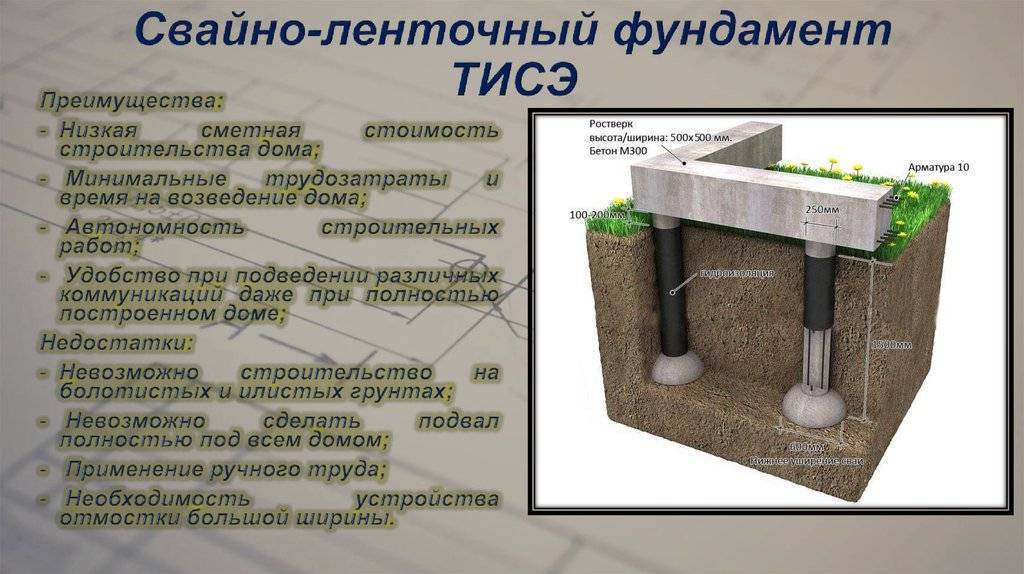

Свайно-ленточный фундамент ТИСЭ Источник stone-dream.ru

Экономика фундамента ТИСЭ

Фундамент, возведенный по технолонгии ТИСЭ, за счет сокращения объема работ, строительного материала и экономии на рабочей силе получается в несколько раз дешевле обычного ленточного. Чтобы убедиться в этом просчитаем расход бетона на возведение обоих видов фундамента для дома размером 5 на 10 метров. Для простоты расчетов и наглядности примем, что фундамент – это подземная часть дома.

Для ленточного фундамента при глубине 0,70 м, ширине 0,40 м и длине 30 м объем равен 8,40м3.

Для фундамента ТИСЭ с количеством опор 20 шт (из расчета, что шаг 1,50 м), глубине бурения 1,20 м, расширением 0,60 м, объем всех свай будет около 2,00 м3.

Фундаментные буры ТИСЭ

Неотъемлемой частью данной технологии возведения фундамента является использование специального бура, который позволяет сформировать сферическое расширение в основании скважины. Изначальная его модификация изображена на рисунке.

Бурение скважины осуществлялось расположенными в накопителе двумя режущими кромками с резцами. Формирование расширения внизу производилось закреплённым на кронштейне откидным плугом. Штанга была раздвижная, её высоту можно было менять.

Процесс бурения выглядел так: сначала при снятом плуге производилось непосредственно бурение скважины, затем надевался плуг и бурилось расширение. Плуг опускался под силой собственной тяжести, а при подъёме бура для извлечения земли из накопителя плуг приподнимался с помощью шнура.

Бур такой конструкции многие считали неудобным в первую очередь из-за способа подъёма-опускания плуга. Поэтому позже его модифицировали. Сейчас на официальном сайте ТИСЭ для покупки предлагаются буры уже другой конструкции (см. рисунок).

В них опускание плуга происходит путём нажатия на рукоять бура вертикально вниз, причём, чем сильнее Вы давите на рукоять, тем интенсивнее происходит бурение, но в тоже время, тем физически труднее выполнять работу.

Также отдельно хочется упомянуть об использовании для бурения скважин с расширением специальных фундаментных разбуривателей от компании «Мастер Бур». По мнению многих строителей они более технологичны, выполнять работу ими проще и быстрее. Принцип их действия наглядно продемонстрирован в небольшом видео:

https://youtube.com/watch?v=TG0-2Ueahpc

К сожалению у данного инструмента есть один существенный недостаток — это его цена. Так оригинальные буры ТИСЭ на момент написания статьи стоят 4500-5200 рублей. Разбуриватели же от компании «Мастер Бур» 9500-16000 рублей, причём прежде чем их использовать нужно пробурить скважины простым буром, цена которого составляет 5200-5800 рублей. В сумме получается довольно ощутимая цифра.

Фундамент ТИСЭ своими руками для загородного дома

В наше время ударными темпами идет загородное строительство, дачные поселки растут как грибы после дождя. Строительные технологии сегодня на высоте, благодаря им процесс постройки упрощается, и улучшается. Так же используются перспективные методы, как новые, так и порой забытые старые. Хорошо позабытый, старый фундамент по технологии ТИСЭ отличается от традиционных тем, что в нем сваи в землю не вколачиваются, а как бы «вырастают» из нее. Многие сравнивают такую технологию с «забитыми гвоздями, только шляпкой вниз». И благодаря расширению снизу, никакие силы пучения дом вытолкнуть из земли не смогут – это идеальный вариант для проблемных грунтов с плывунами, и ощутимыми сезонными деформациями. В чем еще плюсы фундамента.

Неспроста такой фундамент гордо был наречен, как универсальный фундамент: технология ТИСЭ имеет свою изюминку в том, что на таком основании действительно можно строить дома любой сложности, и на почти любом грунте, кроме скал. Причем довольно солидные дома — двухэтажные и даже с железобетонным перекрытием. И особенно хорошо показал себя такой нулевой уровень на высокопучинистых грунтах, где другие фундаменты грозят уже на второй десяток лет дать серьезную трещину.

И вовсе незаменим фундамент ТИСЭ в тех местностях, где рядом проложена железная дорога или проходит автомобильная магистраль для тяжелых машин. Ведь именно там наибольшая вибрация, опасная для традиционных фундаментов, но совершенно незаметная для данного вида.

Первым делом снимается плодородный слой земли и привозится песок. Устанавливается обноска и размечается положение будущих столбов. Хотя, справедливости ради стоит отметить, что некоторые умельцы плодородный грунт не снимают и в последствии об этом не жалеют: ведь ростверк в таком фундаменте делается висячий и полы дома контактировать с грунтом не будут. Тем более, если сделать их качественными.

Строительство такого фундамента – процесс достаточно трудоемкий

И здесь важно оптимизировать свои силы. Так, сначала лучше просверлить 3-5 скважин, а затем сделать в них расширения. Так значительно экономится время на переоборудование бура

А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений

Так значительно экономится время на переоборудование бура. А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений.

Автор решив строить свой загородной дом, выбрал фундамент ТИСЭ за его свойства противостояния вибрации, потому как рядом проходит железная дорога и следует позаботится о безопасности дома.

Материалы:

цемент, песок, гравий, рубероид, арматура, доска, брус.

Инструменты:

бур, бетономешалка, лопата, ножовка, болгарка, нож, молоток.

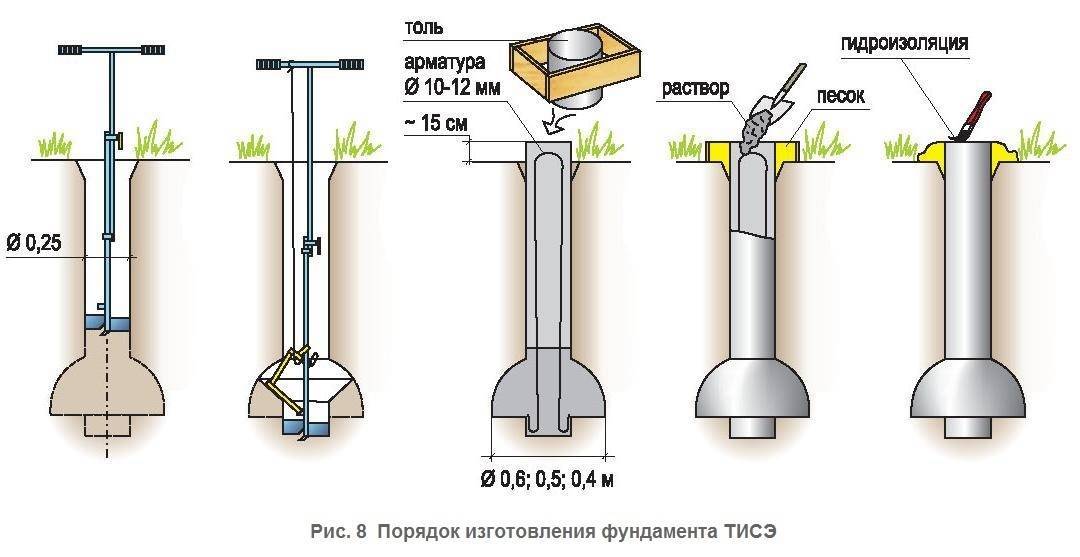

Сначала автор дает нам ознакомится со схемами заливки данного фундамента.

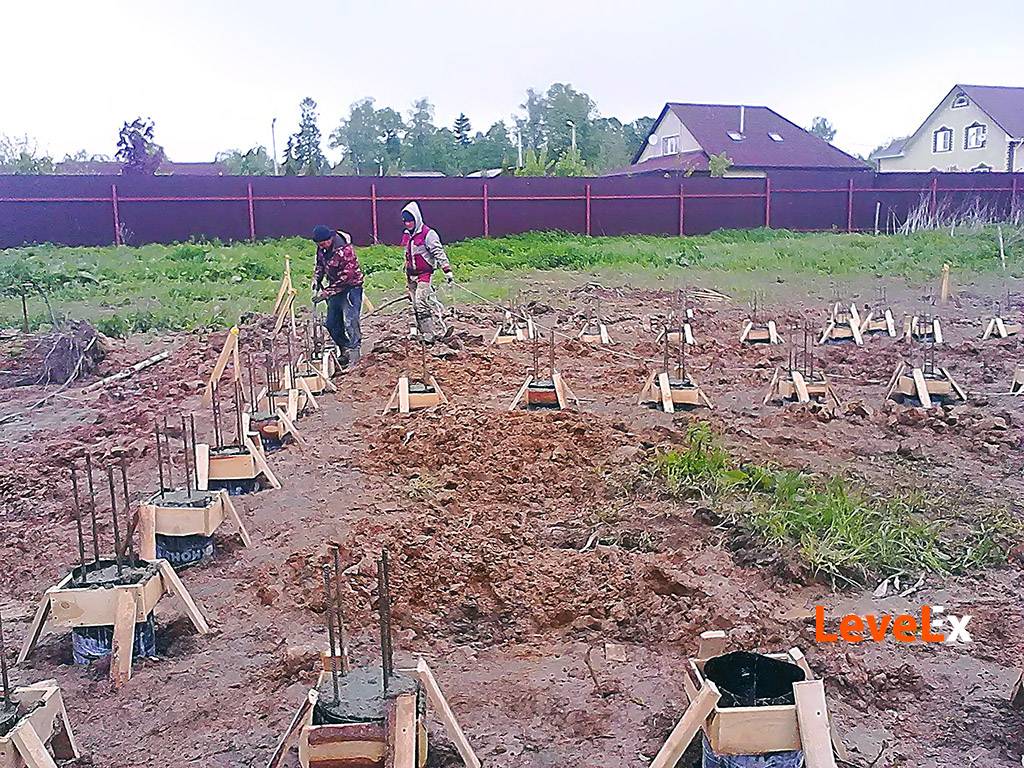

Производит разметку участка и отмечает колышками место для бурения. Далее бурит скважины по намеченным местам. Получается вот такая скважина. Что бы уберечь проделанное отверстие, вставляет туда рубероид на всю длину. При заливке используется арматура, на всю глубину скважины. Самое главное чтобы штыри торчали от нулевого уровня не менее 25 см. Для устройства гидроизоляции столбы обмазываются битумной мастикой. Далее из досок и брусков строит опалубку.

Укладывается пленка.

Внутрь опалубки укладывается арматура. Заливает цементный раствор. И не ранее чем через 2 недели можно будет снять опалубку. А строительство разрешается начинать не ранее чем через месяц со дня заливки. Вот и готов фундамент ТИСЭ, чем он очень доволен. Вполне можно сделать данный фундамент самостоятельно и при этом сэкономить денег. Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м. При разметке территории в масштабе определяют проекцию внутренних стен

При разметке территории в масштабе определяют проекцию внутренних стен

На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

строения из кирпича и блоков — 2400 кг:
пенобетон, газобетон — 2000 кг;
каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

Расчет свайно-ленточного фундаментаИсточник stroy-dom-pravilno.ru

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

Веса стен, перегородок, перекрытий, кровли и пристроек.
Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

Для устройства расширения на дне скважины используют бур, оборудованный плугом, который можно выставлять в два положения – на 50 и 60 см. Выработанная почва попадает в грунтоприемник и по мере накопления извлекается.

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Стоимость фундамента Тисэ

Цена складывается из многих составляющих: объема работ, сложности выполнения, используемых материалов.

Для
сравнения, приблизительную цену фундамента Тисэ можно рассмотреть в таблице:

Причем, некоторые фирмы предлагают свои услуги даже не за весь процесс, а только за какие-то этапы, что, весьма удобно.

Подробнее о возведении универсального фундамента по технологии Тисэ можно посмотреть в видео:

В силу того, что изготавливается фундамент ТИСЭ без спецтехники собственными силами индивидуального застройщика, технология достаточно востребована в малоэтажной застройке. Однако, при выборе «Технологии Индивидуального Строительства и Экологии» следует учесть, как ее плюсы, так и недостатки в сравнении с остальными типами фундаментов.

Для удобства ниже приведен сравнительный анализ каждого этапа строительства фундамента ТИСЭ своими руками.

Технология ТИСЭ – это столбчатый ростверк с уширением подошвы вертикальных стоек. Для всех столбчатых фундаментов характерны недостатки:

они непригодны для влажного грунта (высокий УГВ, болото), свежих насыпей и склонов с перепадом высот больше 1,5 м между противоположными стенами здания;
изготовление полноценного подземного или цокольного этажа на столбах невозможно;
полы по грунту, считающиеся самым экономичным вариантом, можно изготовить только в низком ростверке, который снижает эксплуатационный ресурс стеновых материалов в отличие от висячего ростверка;
при использовании перекрытий в виде плит ПК или по балкам увеличиваются теплопотери, повышается расход утеплителя;
коммуникации в подполье следует дополнительно утеплять;
для любого ростверка требуется забирка, повышающая смету строительства, так как балки запрещено опирать на грунт.

Техническое решение для свай ТИСЭ на крутом склоне.

Создатель технологии Яковлев основными плюсами посчитал отсутствие спецтехники и минимально возможный бюджет строительства, не уточнив, с чем сравнивался фундамент ТИСЭ. Основным достоинством является уширение подошвы столбов, резко повышающее их несущую способность. Именно за конструкцию бура ТИСЭ, позволяющего увеличить диаметр скважины на забое до 60 см без привлечения спецтехники, автор и получил патент.

Обычный ручной инструмент и оснастка мотобура позволяют пробурить скважины 50 см диаметра максимум. Чтобы изготовить уширение стандартного столба при использовании классической технологии, придется либо отрыть шурф большего размера, либо привлечь ямобур для бурения скважины соответствующего диаметра.

В любом из этих вариантов придется отлить плиту на забое, затем смонтировать опалубку меньшего размера, засыпать пазухи после отвердевания бетона. Несущая способность столба увеличится за счет широкой пяты, но снизится из-за снижения бокового трения с прилежащими к телу столба пластами.

Например, при опирании ТИСЭ на глину каждая вертикальная стойка обладает несущей способностью 10 – 12 т. Это втрое больше, чем у столбов без уширения или винтовых/буронабивных свай.

Таблица: Несущая способность свай ТИСЭ.

Фундамент ТИСЭ уступает прочим технологиям по следующим позициям:

позволяет возвести коттедж на влажном грунте;
лента пригодна для проектов с цокольным этажом;
и винтовые сваи залегают, не просто «ниже отметки промерзания», а доходят до несущего пласта, то есть гораздо надежнее ТИСЭ;
– единственная технология, позволяющая возводить стены уже на следующий день, так как бетон внутри их полостей не является конструкционным, а служит лишь для защиты внутренних стенок от коррозии;

Ввиду высокой стоимости геологических изысканий их заменяют пробным вкручиванием винтовой сваи в 3 – 5 местах внутри пятна застройки. Методика позволяет сэкономить (обойдется в 1,5 – 2 тысячи рублей вместо 30 тысяч).

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5x10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70x0.40x30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20x0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
снижение затрачиваемого времени на работы;
фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
возможность развести коммуникации даже в уже построенном доме;
Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

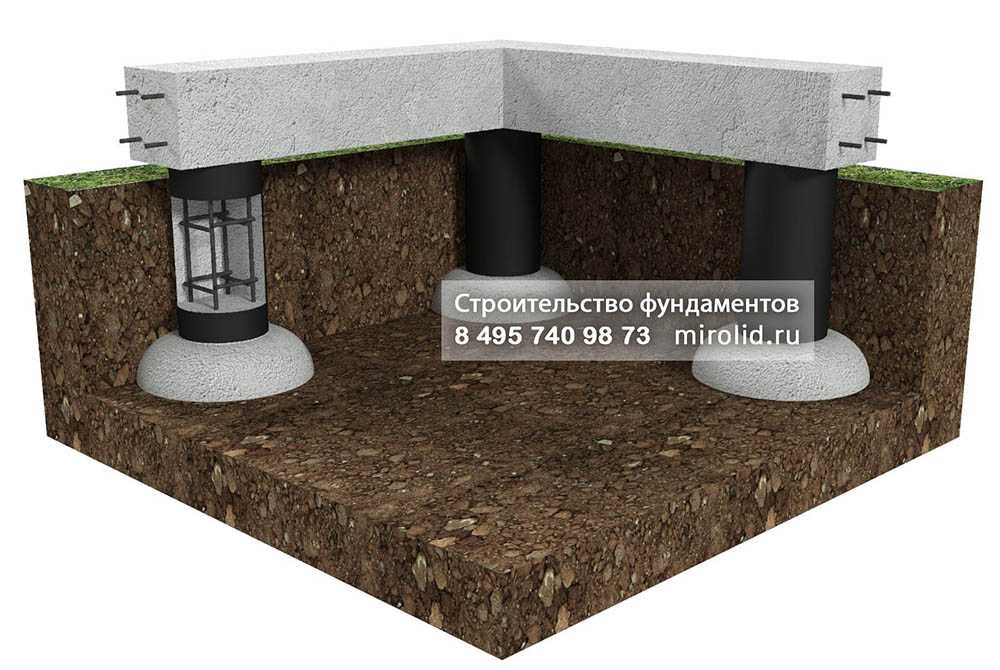

Наземная и подземная часть фундамента ТИСЭ

невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

веса здания;
его эксплуатационной нагрузки;
нагрузки снежного слоя;
несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25? коэффициент нагрузки равен – 1, при наклоне 26-60? — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5x10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.
