Ларри Хон (Larry Haun): строительство каркасного дома по шагам
Давно хотели, но все никак не доходили руки сделать подборку видео о строительстве каркасных домов. Поэтому сегодня исправляем это, на наш взгляд, упущение и представляем Вашему вниманию монументальную трилогию Ларри Хона (Larry Haun) – знаменитого и уважаемого во всем мире строителя каркасных домов, посвятившего всю жизнь каркасному домостроению.
Это уникальный человек, популяризовавший применение каркасной технологии строительства по всему миру, благодаря своему мастерству, а также умению правильно и четко освещать проделанную работу. На его книгах и фильмах не одно поколение современных строителей освоили каркасную технологию строительства.
К сожалению, все мы не вечны и 24 октября 2011 года Ларри Хон покинул этот мир, находясь в возрасте 80 лет. Но уверенны, все проделанное им и так харизматично освещенное в его творчестве послужит еще долгую службу нам с Вами, поэтому перейдем непосредственно к кратким пояснениям перед просмотром, а потом и самому просмотру знаменитой трилогии.
Итак, снятая Лари Хоном в средине 90-х, трилогия: “Полы и лестницы”, “Стены” и “Крыши” посвящена каркасному домостроению и является приложением к книге Лари Хона “The very efficient carpenter” / “Эффективный плотник”.
В процессе просмотра Вы можете обратить внимание на нестыковки в размерности. Все это потому, что в американских COD-ах (аналогах наших Сводов Правил – СП) используются дюймовые величины
И например, размер 50х150, озвучиваемый переводчиком, в действительности 2х6 дюйма. Но это номинальный размер сырой доски после распила, а из сырой доски американцы не строят, кодекс запрещает. Строить у них положено из сухой доски (специально высушенной). При этом влажность доски опускается ниже чем естественная сушка (в последующем она уже не способна набрать ее, за исключением длительного вымачивания). Сушеная же доска прочнее чем доска ЕВ (естественной влажности). После сушки и острожки реальный размер доски 1,5х5,5 дюймов, т. е. в метрической системе это 38х140 мм. Но для обозначения сечения доски американцы используют номинальный размер сырой доски, а не реальный размер сухой строганной доски. Вот такой вот нюанс. Это косвенно подтверждается таблицей 7-1 нашего СП 31-105-2002, в которой минимальное сечение стойки либо 38х38 мм (2х2 дюйма), либо 38х89 (2х4), либо 38х140 (2х6) и т.д. У нас же нередко выбор сечений пиломатериала затруднителен и переводчик принял простое решение – использовать размеры сечений наиболее широко встречающихся и используемых пиломатериалов.
Но в данном случае копаться в размерах досок – это лишнее. Фильмы по-сути являются ознакомительными и демонстрационными. Человек, решивший ознакомиться с технологией каркасного домостроения при помощи таких переводов – ознакомится с ней. Захочет реализовать на практике – о многом спросит, прочитает и узнает. Фильмы на этой стадии станут пособием не что и из чего делать, а как примерно надо делать. Зритель с помощью фильмов получает возможность психологически подготовиться к стройке, проникнуться уверенностью путём возможности мысленной визуализации тех процессов, которые ему предстоят.
Еще по терминологии…
В соответствии с СП 31-105-2002: Балки, на которые опирается пол первого этажа (100х150) называются прогоны; Лежни – опорные доски; лаги – балки; обвязная – обвязочная; подъем лестницы – подступенок; Лаги – нужно обратить внимание на то, что в фильме речь идет и о балках, и о лагах. В переводе и то и другое называлось лагами
Ну вот и добрались до главного. Ниже представлены все три части трилогии. Размер плеера можно увеличить, нажав при просмотре кнопку полноэкранного режима или перейти для просмотра в YouTube.
Часть 1. Строительство пола каркасного пола и лестницы.
Часть 2. Возведение стен каркасного дома.
Часть 3. Строительство крыши каркасного дома.
Ну и напоследок, в дополнение к фильмам мы предлагаем Вам получить очень полезную книгу о строительстве каркасных домов от фундамента до крыши:
После заполнения нижеследующей формы и активации подписки Вы сделаете сразу два дела – получите ссылку на скачивание этой крайне полезной книги и станете подписчиком на нашу рассылку о строительстве, ремонте, реконструкции загородных домов, инженерных систем и обустройстве дачных участков, где мы будем приводить полезные статьи и практические примеры работ, а также информацию о сезонных и праздничных скидках на работы и услуги нашей компании. А доставляться все это богатство будет прямо Вам на почту. И все это совершенно бесплатно!
Словарик основных терминов по каркасному строительству
Теперь пора кратко описать, что означают слова из вышеприведенных описаний. А также из других процессов в каркасном строительстве.
Бриджинги, или перемычки, — короткая балка для соединения балок перекрытий, стоек каркасной стены или стропильных ног. Выглядит как горизонтальная деревянная доска между соединяемыми элементами, или бывает в виде установленных крест-накрест брусков, также может являться металлической конструкцией.
Каждый бриджинг (англ. bridging — перекрывание, перемыкание) передает часть нагрузки соседним элементам, немного повышает жесткость конструкции и уменьшает, в связи с этим, вибрации, защищает доски от деформации в результате усыхания или высокой нагрузки.
А еще перемычка-бриджинг несет функцию противопожарного элемента, замедляя скорость возгорания ограждающей конструкции.
Фронтон каркасника — это верхняя часть стены здания, внизу которой расположен карниз, а по бокам крыша. Данный элемент поддерживает стропила и защищает подкровельное пространство от неблагоприятной погоды.
Для большей надежности фронтон возводят после монтажа стропильной системы
Важно правильно высчитать высоту фронтона (расстояние от карниза до конька крыши). От габаритов зависит и визуальное восприятие сооружения, и возможности использования подкровельного помещения (чердак, мансарда, жилая спальня)
Фундамент – первый этап строительства каркасного дома
Сложным вопросом в рамках частного строительства был, есть и будет выбор типа фундамента. Деревянные строения характерны малым весом. Фундамент, как правило, так же выполняют «облегченным» по отношению к классическому «каменному» варианту дома. При этом все типы фундаментов (ленточные, плитные, свайные) могут применяться и для деревянных домов.
Выбор типа фундамента для каркасного дома в первую очередь зависит от инженерно-геологических условий – прочности грунта, уровня грунтовых вод и так далее. Для каркасного варианта строительства возможно применение столбчатых фундаментов.
Для экономии финансовых средств следует заказать инженерно-геологические изыскания в минимальном объеме. Хотя бы одну скважину глубиной около 5м. На основании отчета об изысканиях посредством консультаций со специалистом можно будет определить оптимальный вариант фундамента
Самостоятельное решение данного вопроса «на глазок» с высокой степенью вероятности обернется либо перерасходом материалов «в запас», либо проблемами в эксплуатации дома, установленного поверх слишком слабого фундамента
Особое внимание следует уделять уровню грунтовых вод, сезонному их колебанию, а также риску появления верховодки – так называемой «почвенной воды». Оплата изысканий и консультаций со специалистом окупятся сторицей
Шаг 3: Каркасные стены
Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.
Способы сборки каркаса
Быстровозводимые здания сегодня строят способами:
- традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
- методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
- из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
- по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
- по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

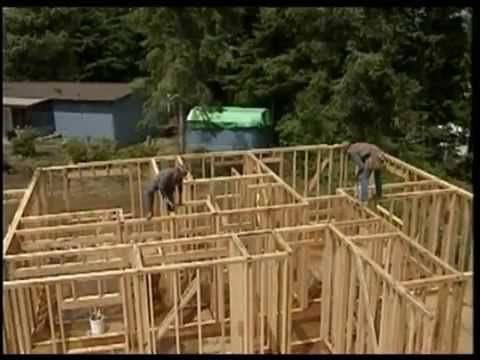

Монтаж каркаса способом «канадская платформа».
В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.
Установка и сечение стоек
Этапы монтажа стоек каркаса включают:
- Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
- Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
- Установку стоек в углах, выравнивание, закрепление временными укосинами.
- Монтаж промежуточных элементов.
- Соединение опор брусом верхней обвязки.
- Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
- Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
- Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.
Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:
- для наружных стен — 150х50 мм, 200х50 мм;
- для внутренних перегородок — 100х50 мм.
Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.
Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.
Укосины или раскосы
Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.
Укосины в каркасе устанавливают наклонно.
Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:
- элементы монтируют с наклоном 40°-60°;
- толщина укосин — не более 1/4 от высоты сечения стойки;
- крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
- укосины врезают заподлицо со стойками, обвязками и перемычками;
- на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
- к стойкам по длине прибивают 2-3 гвоздями.
Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.
Углы каркасного дома
Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.
Чтобы этого не случилось, конструкции формируют одним из четырех способов:
Из двух стоек. Стык двух стен усиливают отделочным уголком.
Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
2 вида укосин, применяемых в каркасном доме
Существует 2 самых распространённых вида укосин:
деревянная укосина,
укосина из тонкостенного, но прочного металлического уголка или пластины.
В стародавние времена применялся ещё и способ установки диагональных укосин между стойками, но он был не надёжен и на сегодняшний день уже не используется.
Укосины часто называют «угловым креплением», собственно так оно и есть, в 99% случаев они устанавливаются в углах стены. Именно при установке укосин в углах они наиболее эффективно противодействуют боковым нагрузкам. Но, в случае наличия в углу стены дверного или оконного проёма, укосины можно поставить и в любой другой части каркасной стены. Эффективность правильно установленной укосины от этого уменьшится незначительно.
Запомните или запишите
При правильной установке, укосина одним концом врезана в верхнюю доску в верхнем углу каркасной стены, вторым концом в нижнюю доску (основание) стены, плюс укосина должна быть врезана во все стойки, которые она пересекла. Правильный угол установки укосины 45? — 60? (градусов).
В общем, доверьтесь проектировщику — если он является хорошим специалистом, то он и укосины запроектирует там где надо, и другие способы борьбы с разрушительным эффектом боковых нагрузок применит.

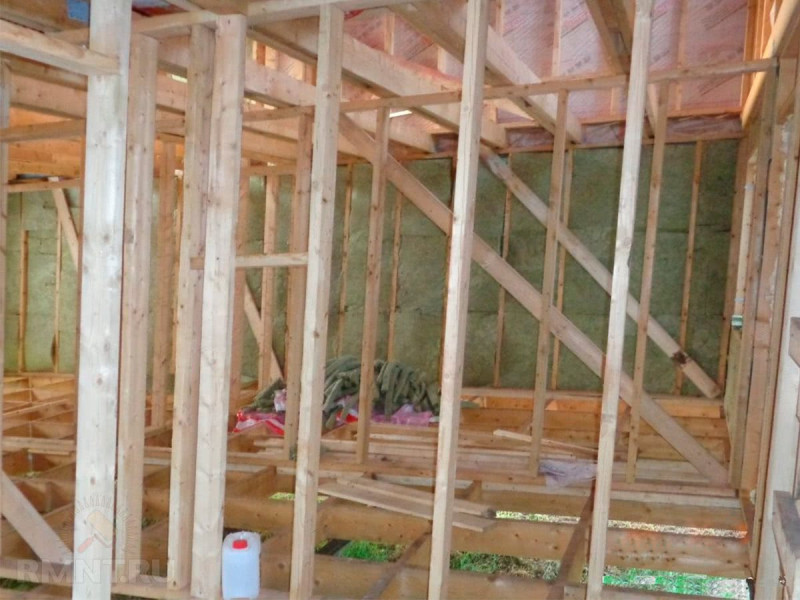

Процесс установки укосин в несущую стену каркасника
Обратите внимание, правильные укосины выглядят так:
Укосина ставится под прямым углом к стойке и обвязке стены.
Толщина ее не превышает 1/4 толщины стенных стоек (25-миллиметровую укосину можно врезать в стену со стойками 150 мм, а 50-миллиметровую уже нельзя).
Врезается элемент в стену заподлицо со стойками и обвязками, снаружи монтируются лишь временные укосины.
Верхний конец врезается в верхнюю обвязку, а нижний — в нижнюю; чтобы конструкция оставалась неподвижной, острый угол укосины обрезают под 90 градусов и делают выпил в обвязке.
На одну стенку предусматривают как минимум две укосины по углам, одна будет с наклоном вправо, а другая — влево.
Укосы (углы наклона укосины) должны находиться в диапазоне от 45 до 60 градусов.
Возможно, после выравнивания стены понадобится корректировка укосин, поэтому нет смысла сразу фиксировать наглухо на лежащей стене.
С точки зрения комфорта мастера устанавливать элементы снаружи стен удобнее, зато укосины по внутренней стороне стены выглядят правильнее из соображений работы с участками мостов холода
В любом случае, выбор подхода за вами, так как он не влияет на диагональную жесткость конструкции.
В технологии «финского дома» важно, чтобы укосина располагалась с обратной стороны от ригеля.
Саморезами закреплять элементы нельзя, пользуйтесь только гвоздями.
Подрезайте на толщину укосины минеральный утеплитель, чтобы вдоль краев не образовывались воздушные мешки и не страдало качество утепления в каркасном доме.
Почему нельзя обойтись без укосин
Каркасный дом сам по себе является достаточно прочным сооружением, однако и его конструкция требует укрепления. Дело в том, что компоненты каркаса до установки укосин расположены только параллельно и перпендикулярно относительно друг друга. Такое расположение элементов каркаса делает его неустойчивым к смещениям грунта, воздействию ветра и другим «поперечным» нагрузкам.
Если в каркасе строения нет элементов, обеспечивающих жёсткость, то такой дом подвержен риску потери геометрии конструкции, деформации как внешней, так и внутренней отделки. Не исключено, что под влиянием серьёзных боковых нагрузок дом может «сложиться».
Отсутствие жёсткости каркаса приводит к снижению показателя долговечности конструкции дома в целом. Не такие радикальные, однако достаточно неприятные последствия отсутствия укрепления каркаса — это тепловые потери из-за того, что термоизоляционный слой при смещении стен утрачивает целостность.

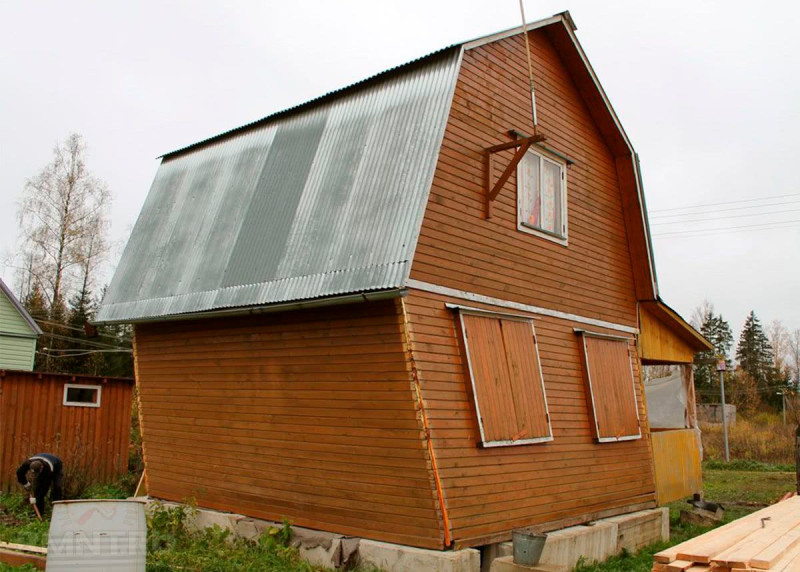

Результат неверного распределения укосин и их недостаточного количества
Итак, результатом правильной установки укосин является:
- предотвращение колебаний и разрушения стен под воздействием погодных факторов;
- отсутствие деформации стен и внутренних перегородок под нагрузками;
- наращивание жёсткости несущих конструкций;
- более надёжное закрепление внутри стен теплоизоляционных материалов;
- обеспечение равномерности распределения нагрузки между элементами каркаса.
После монтажа укосин здание каркасного дома будет успешно противостоять шквальному ветру, оползням и даже землетрясениям. Снег, скопившийся на крыше в зимнее время, также не будет создавать угрозы для целостности дома.
Устройство каркаса
К опорным столбам крепятся опорные горизонтальные балки. Начинать работу нужно также с ряда от стены.
Балки необходимо проверить на горизонталь.
Балки укладываются на опорные столбы, между собой сращиваются металлическими пластинами. После того, как уровнем проверена горизонталь, балки крепятся саморезами к опорным столбам и с помощью крепежных элементов к стене дома.
Балки дополнительно крепятся к стене.
Балки можно крепить при помощи саморезов или крепежных элементов.
Сверху на балки можно сразу закрепить крепежи для поперечин.
Для создания более прочной конструкции с противоположной стороны балки дополнительно укрепляются распорками в обе стороны под углом 45 градусов от каждого опорного столба. Распорки также крепятся саморезами.
Установка распорок увеличит прочность конструкции.
Монтировать перекладины можно саморезами, а можно с использованием металлических крепежных уголков. Первыми монтируются балки с краев, затем в центре, затем остальные.
Вынос должен составлять не меньше 20 см. В последнюю очередь на торцы досок набивается торцевая доска.
Монтаж торцевой доски.
Для большей прочности можно укрепить крайние балки подстропильными ногами. Для этого к опорным столбам со стороны стены на уровне окончания столбов противоположной стороны крепится брус под углом 45 градусов, который будет удерживать стропила и кровлю зимой, при избыточном весе снега.
Лучшие анекдоты про строителей смешные до слез
Прораб Петров не может достроить себе дачу, потому что ворует у себя кирпич и строит из него баню.
***
Темно. Ночь. Идёт женщина по дорожке. Слева забор, за ним стройка. Справа — пустырь. Тут сзади голос:
— Стой! — Стала. — Нагибайся! Нагибаясь спрашивает: — Колготы снимать? — Нафиг мне твои колготы. Мне через забор перелезть.
***
Если есть рыба-пила и рыба-молот, то должна быть и рыба-бригадир.
***
Возле стройки тормозит «Мерседес», из окошка высовывается новый русский и предлагает рабочим: — Мужики, нужен рубероид, даю сотню баксов! Что еще можете толкнуть? Те ошалели от неожиданности: — Все! Кирпич, цемент, стекло, прораба…
***
Как любит повторять один мой знакомый маляр: «Не одежда красит человека, а человек — одежду».
***
Автор «Смурфиков» работал на советской стройке! Во-первых, потому что СМУ это строительно-монтажное управление, во-вторых, все герои в касках, в-третьих, всегда синие.
***
Сын прораба в песочнице ничего не делает, орет на других и ворует.
***
Прораб идет по стройке, подходит к нему бригадир. — Николаич, тут у лопат у всех черенки поломались нахер, надо шо-то делать!? Прораб, почесав яйца: — Ладно, после обеда шо-нибудь придумаем, пока на бетономешалку опирайтесь…
***
Жена прораба рожает на два-три месяца позже установленного срока.
***
На стройку пришел наниматься здоровенный детина. — А что вы умеете делать? — Могу копать. — А еще что? — Могу не копать. — А лестницу сделать можете? — Да. Только это надо долго копать.
***
В соответствии с правилами техники безопасности на стройке, голова должна быть прикрыта каской, а задница — соответствующим документом.
Этапы строительства
Каждое строительство дома начинается с выбора проекта. Нужно учесть все, что необходимо для вашей семьи в новом доме:
- спальня;
- гостиная;
- столовая;
- комната для гостей;
- кухня;
- детская игровая;
- мужской кабинет;
- будуар супруги;
- бассейн;
- кладовая;
- погреб;
- комната для стирки;
- комната для прислуги;
- бильярдная;
- курительная;
- санузел;
Из этого, неполного списка, нужно выбрать необходимое количество помещений, их площадь, определиться с количеством этажей, и разработать проект:
- Если, нет проблем с почвенными водами, песками и грунт вполне годится для постройки дома, следует приступить к закладке фундамента. Благо каркасные дома не тяжелые и вам не понадобится мощный фундамент. В последнее время стали популярными фундаменты на винтовых сваях. Но можно использовать и традиционный неглубокий ленточный фундамент.
- Следующий этап один из самых важных. Строится каркас дома из бруса как минимум 100 х150 мм. Для крепления, на торцах бруса делаются вырубки, чтобы они накладывались друг на друга. Соединения фиксируются нагелями. В некоторых случая угловые крепления брусьев крепятся металлическими уголками.
- После того как каркас готов, можно приступать к настилу пола. Сначала на брусья стелется черновой пол. Для него используется самая дешевая не обрезная доска. Сверху укладываются лаги на расстоянии друг от друга – 60 см. Между ними укладываются теплоизоляционные полистирольные плиты, сверху гидроизоляционная пленка. Затем укладываются доски чистового пола, которые желательно пропитать средствами от влияния сырости, насекомых и грызунов.
- Теперь можно приступить к обшивке дома. С внешней стороны дом может быть обшит досками или щитами, с внутренней фанерой или гипсокартоном. Под штукатурку, конечно, лучше использовать гипсокартон. Между внутренней и внешней обшивкой необходимо обязательно проложить слой гидро- и теплоизоляции. В последнее время в продаже появились СИП-панели, которые включают в себя три слоя: две плиты обшивки и внутренний изоляционный слой. Они удобны, практичны и долговечны.
- Для обустройства потолка используются балки 100х80 мм. Балки обшиваются досками, фанерой или гипсокартоном с внутренней стороны при помощи гвоздей или шурупов. С внешней стороны обшивается досками. Между слоями следует уложить тепло- и гидроизоляцию.
- Для окон можно использовать любые стеклопакеты. Стоит только учесть, что в стандартных случаях окно не должно занимать больше 20% площади стены. В стене просто вырезается проем для окна, куда оно вставляется и закрепляется. Щели задуваются монтажной пеной.
- Кровля крыши укладывается на стропила. Обычно скат крыши делается под углом 35-45 градусов. В качестве кровельного материала можно использовать: профнастил, шифер, ондулин, керамическую черепицу, полимерную черепицу, битумную черепицу, металлочерепицу. Обязательно под любую кровлю необходимо уложить гидроизоляционную пленку.
- Окончательным этапом можно считать отделочные внешние и внутренние работы. Внутренние отделочные работы настолько разнообразны, что нет смысла о них говорить в этой статье. В качестве внешней отделки часто используют сайдинг. Он может быть металлическим, деревянным, пластиковым. Обычно используется пластиковый. Он легкий недорогой и долговечный. Но не менее популярны и штукатурка, вагонка, камень, клинкерная плитка.
Конечно, это приблизительный и упрощенный список этапов.
Книга Ларри Хона о каркасном строительстве
Это самая известная книга новатора строительной сферы — «Очень эффективный плотник». В ней Ларри Хон строительство каркасного дома преподносит как увлекательный и познавательный процесс, в результате которого читатель не только построит для себя презентабельное и надежное жилище, но и овладеет полезными навыками проектирования и работы с инструментом. Методики, описанные в данном труде, позволяют возводить дома в областях с суровым климатом. По советам Хона строились жилища в Норвегии, Исландии, на Аляске.
На заметку
Ларри Хон — «Каркасный дом» — книга, в которой он видел единственно верный тип застройки, позволяющий удовлетворить чаяния небогатых собственников. Поэтому книга посвящена не обучению плотничному искусству, а этапам постройки деревянного дома каркасного типа.
- Первый раздел Хон посвящает тому как подобрать строительные материалы и подсчитать их требуемое количество. Также даются советы по подбору инструмента.
- Вторая часть посвящена тому как правильно навести перекрытия в каркасном доме и настелить черновой пол.
- Третий основной момент рассматриваемый в книге — сборка, подъем и размещение каркасных стен.
- Четвертый смысловой блок посвящен крыше, а пятый сборке и монтажу лестниц различных типов.

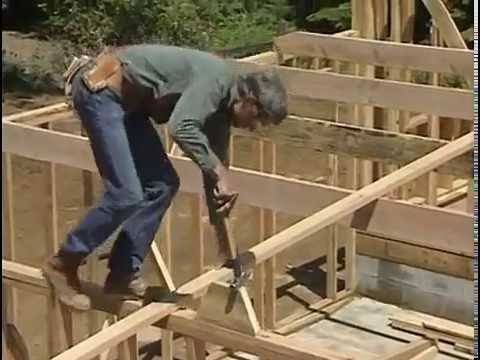

Монтаж перекрытий первого этажа.
Книга Ларри Хона «Эффективный плотник» — признанный бестселлер, выдержавший множество переизданий. Труд будет не только профессионалам отрасли, но и широкой аудитории, благодаря живому языку, множеству любопытных фактов и наглядным описаниям выполняемых работ. Закрепить материалы из книги можно с помощью видеофильмов, подготовленных для издания. Сейчас они находятся в свободном доступе на «Ютубе».
Отрывок, характеризующий Фримен, Тони
По дороге дальше к Москве, несмотря на то, что положение княжны было не радостно, Дуняша, ехавшая с ней в карете, не раз замечала, что княжна, высунувшись в окно кареты, чему то радостно и грустно улыбалась. «Ну что же, ежели бы я и полюбила его? – думала княжна Марья. Как ни стыдно ей было признаться себе, что она первая полюбила человека, который, может быть, никогда не полюбит ее, она утешала себя мыслью, что никто никогда не узнает этого и что она не будет виновата, ежели будет до конца жизни, никому не говоря о том, любить того, которого она любила в первый и в последний раз. Иногда она вспоминала его взгляды, его участие, его слова, и ей казалось счастье не невозможным. И тогда то Дуняша замечала, что она, улыбаясь, глядела в окно кареты. «И надо было ему приехать в Богучарово, и в эту самую минуту! – думала княжна Марья. – И надо было его сестре отказать князю Андрею! – И во всем этом княжна Марья видела волю провиденья. Впечатление, произведенное на Ростова княжной Марьей, было очень приятное. Когда ои вспоминал про нее, ему становилось весело, и когда товарищи, узнав о бывшем с ним приключении в Богучарове, шутили ему, что он, поехав за сеном, подцепил одну из самых богатых невест в России, Ростов сердился. Он сердился именно потому, что мысль о женитьбе на приятной для него, кроткой княжне Марье с огромным состоянием не раз против его воли приходила ему в голову. Для себя лично Николай не мог желать жены лучше княжны Марьи: женитьба на ней сделала бы счастье графини – его матери, и поправила бы дела его отца; и даже – Николай чувствовал это – сделала бы счастье княжны Марьи. Но Соня? И данное слово? И от этого то Ростов сердился, когда ему шутили о княжне Болконской. Приняв командование над армиями, Кутузов вспомнил о князе Андрее и послал ему приказание прибыть в главную квартиру. Князь Андрей приехал в Царево Займище в тот самый день и в то самое время дня, когда Кутузов делал первый смотр войскам. Князь Андрей остановился в деревне у дома священника, у которого стоял экипаж главнокомандующего, и сел на лавочке у ворот, ожидая светлейшего, как все называли теперь Кутузова. На поле за деревней слышны были то звуки полковой музыки, то рев огромного количества голосов, кричавших «ура!новому главнокомандующему. Тут же у ворот, шагах в десяти от князя Андрея, пользуясь отсутствием князя и прекрасной погодой, стояли два денщика, курьер и дворецкий. Черноватый, обросший усами и бакенбардами, маленький гусарский подполковник подъехал к воротам и, взглянув на князя Андрея, спросил: здесь ли стоит светлейший и скоро ли он будет? Князь Андрей сказал, что он не принадлежит к штабу светлейшего и тоже приезжий. Гусарский подполковник обратился к нарядному денщику, и денщик главнокомандующего сказал ему с той особенной презрительностью, с которой говорят денщики главнокомандующих с офицерами: – Что, светлейший? Должно быть, сейчас будет. Вам что? Гусарский подполковник усмехнулся в усы на тон денщика, слез с лошади, отдал ее вестовому и подошел к Болконскому, слегка поклонившись ему. Болконский посторонился на лавке. Гусарский подполковник сел подле него. – Тоже дожидаетесь главнокомандующего? – заговорил гусарский подполковник. – Говог’ят, всем доступен, слава богу. А то с колбасниками беда! Недаг’ом Ег’молов в немцы пг’осился. Тепег’ь авось и г’усским говог’ить можно будет. А то чег’т знает что делали. Все отступали, все отступали. Вы делали поход? – спросил он.
Способы увеличения жесткости основы дома
Для увеличения устойчивости каркаса применяют:
- Деревянную укосину устанавливают под углом 45°. Если примыкающие стены, дверные или оконные проемы не позволяют выдержать именно такой угол, его увеличивают до 60°, иногда больше. Увеличение угла следует компенсировать установкой большего количества элементов на стену. Для надежной стабилизации каркаса достаточно доски 25 Х 100 мм, врезанной в доски верхней и нижней обвязки. Использование планок большего сечения ведет к необоснованным затратам на материалы. Нижний край планки размещают ближе к центру дома, верхний – к периметру. Деревянные укосины прочные, незначительно утяжеляют каркас, выдерживают нагрузки на растяжение и сжатие.
- Металлические укосины наиболее распространены в Северной Америке, в России применяют редко из-за значительного веса и подверженности коррозии. Они привлекают невысокой стоимостью и быстротой монтажа. Металлические укосины тоже врезают в верхнюю и нижнюю обшивку, но их устанавливают крестом. Это связано с тем, что планки из металла выдерживают нагрузки только на растяжение и не выдерживают на сжатие. Установка двух элементов крестом позволяет компенсировать нагрузки любого направления.
- Внешнюю обшивку фанерными или ориентированно-стружечными плитами. Закрепленные к стойкам и доскам нижней обвязки, они образуют треугольник.
Какой способ выбрать , зависит от конкретных условий: площади строения, климата, назначения, этажности. Возможна комбинация материала укосин.
Укосины не следует путать с распорками. У распорок другое назначение, устанавливают их совсем по другим правилам. Распорка служит для устранения пружинного эффекта досок при большой высоте стены (от 3 м).
Дом из какого материала Вам нравится больше всего?
Дом из бруса
24.58%
Дом из кирпича
18.41%
Бревенчатый дом
14.5%
Дом из газобетонных блоков
16.55%
Дом по канадской технологии
11.49%
Дом из оцилиндрованного бревна
3.76%
Монолитный дом
4.03%
Дом из пеноблоков
3.4%
Дом из сип-панелей
3.28%
Проголосовало: 3324
Фильмы Ларри Хона
До 2011 года, до самой смерти Ларри Хон вел на Youtube канал под названием «Плотник». Официальный канал уже трудно найти, но на хостинге полно перезаливов и плейлистов с роликами Ларри Хона. Для выдачи результатов достаточно вбить в поисковой строке: «каркасный дом ларри хона видео».
На заметку
Формат видеоролика позволил строителю с титаническим опытом еще более наглядно и нетривиально доносить свои знания и умения до широкой аудитории. На сегодняшний день «Ютуб» располагает более чем полусотней видеоуроков от Ларри Хона.
Наибольший интерес у публики вызывают три основных фильма Хона, каждый из которых идет более 60 минут:
- «Сборка каркасного пола и лестницы»
- «Сборка каркасных стен«
- «Сборка и установка каркасной крыши»

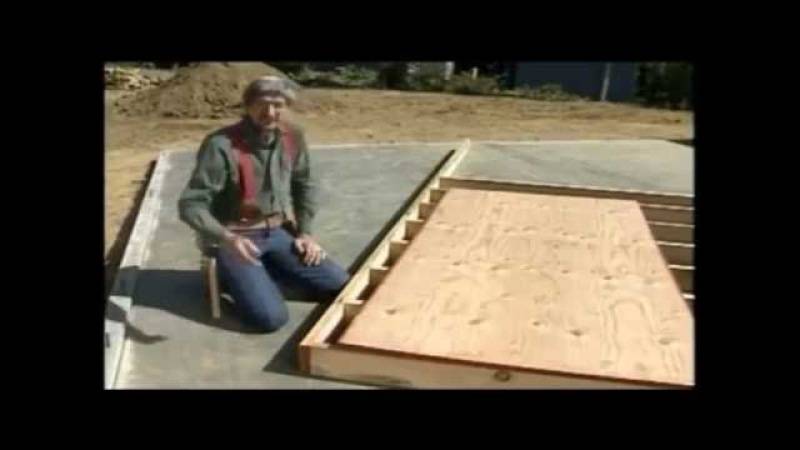

Монтаж лаг чернового пола.
Каждый из этих фильмов был представлен в качестве дополнительных видеоматериалов для книги «Очень эффективный плотник». В трех сериях проекта каркасный дом своими руками Ларри собирает всего за несколько дней. Общая площадь строения — более 150 м?. Дом в роликах собирается из наиболее дешевых стройматериалов — клееного бруса, ДСП и фанеры. Несмотря на это жилище получается надежным и подготовленным к суровому климату.
Рекомендуется смотреть фильмы с субтитрами и студийными озвучками, так как в них все измерения переведены в метрическую систему. Ларри Хон «Строительство каркасного дома» — видео с основными этапами строительства.
Сборка каркасного пола и лестницы
Это первый фильм Ларри Хона о строительстве каркасного дома. Здесь Хон делится секретами того, как настелить черновой и основной пол и сделать на нем заготовки для монтажа лестниц и крыльца. При этом попутно рассказывается о материалах для монтажа поверхности и об удобной организации площадки.
Один из важных компонентов повествования — описание процедуры измерения различных величин. Причем показано как делать точные подгонки, почти не используя измерительных инструментов. В фильме видна модульная специфика каркасных домов: каждая часть строения собирается по отдельности.
Уделяется большое внимание крепежу и взаимному расположению элементов. Хон демонстрирует как можно надежно крепить составные части без использования металлического крепежа
В фильме показано как быстро и без ущерба удалить временные элементы конструкции. Также эффективный плотник Ларри Хон рассказывает о типовых ошибках строителей-дилетантов, которые приводят к порче конструкции и перерасходу строительных материалов.
Сборка каркасных стен
Еще один тематический фильм «Каркасные дома Ларри Хона», вторая серия большого видеопособия о правильной сборке домов каркасного типа. Блок, посвященный каркасным стенам длится около 65 минут. Ведущий рассказывает о правилах взаимного расположения стеновых панелей для упрощения дальнейшей сборки. Делается акцент на материале стен и габаритах панелей.
Значительная часть ленты посвящена тому, как правильно поднимать стеновые блоки и придавать им верное положение в пространстве будущего дома. Ларри показывает как использовать различные нивелиры и уровни для придания им ровного положения. Механика монтажа вертикальных перекрытий показана подробно.
Значительная часть хронометража отведена вопросу конфигурирования помещений. Наглядно продемонстрировано какие типы комнат могут быть в стандартном каркасном доме.
Сборка крыши
Заключительная часть пособия по модульному каркасному домостроению. В этой серии ведущий достраивает жилой дом на основе деревянного каркаса. Данная серия посвящена монтажу крыши
Хон акцентирует внимание на том, как правильно монтировать силовые элементы конструкции — стропила, обрешетку и т.д. Показаны способы быстро зашить кровлю
В фильме следует описание специфики измерений при установке крыши.
Данные фильмы являются наглядным подтверждением того, что идеи, которые развивает книга Ларри Хона «Строительство каркасного дома» не только применимы, но и могут быть использованы мастерами без большого столярного опыта. Теоретические положения тут же подкрепляются кейсами из реальной строительной практики, и мы, зрители ощущаем, что совместно строим каркасный дом с Ларри Хоном. Обучающий продукт, созданный этим мастером, до сих пор не имеет аналогов по качеству и доступности подачи материала. На данный момент все книги Хона официально переведены на русский язык и доступны для заказа через Интернет. Также в Сети можно найти переведенные материалы текстового блога, который Ларри вел в конце жизни.
