Виды крыш мансардного типа

Разновидности мансардных крыш

Проектирование

После того, как определена разновидность мансардной крыши, приступают к проектированию. Расчёты производятся с учётом параметров строения

Сечения несущих деталей определяются, принимая во внимание климатические нагрузки, характерные для региона, где ведётся строительство

Заказ проектной документации обойдётся недёшево, поэтому рациональней сэкономить на самостоятельной разработке чертежей. Если должного опыта нет, браться за работу не стоит. Тем, кто имел опыт расчётов подобных конструкций, освоить проект мансарды вполне доступно. Как вариант, воспользоваться услугами опытного консультанта.

Справка! Из возможных вариантов мансардных конструкций для самостоятельного монтажа рекомендована двускатная кровля с приподнятыми стенами либо ломаная крыша.

Помимо чертежа помещения мансарды нужно разработать схему стропильного каркаса. Для этого следует помножить между собой следующие показатели:

• высоту мансарды;

• полезную ширину;

• длину постройки.

Полученное значение позволяет определить количество ферм. Допустимые интервалы между стропильными ногами представлены следующим диапазоном: от 80 до 120 см.

Справка! Согласно требованиям СНиП минимальная высота стен мансарды составляет 2,2 м.

Монтаж мансарды на эксплуатируемом доме возможен при одном условии, если фундамент и стены (опорные элементы) обладают достаточной прочностью, запасной несущей способностью.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы

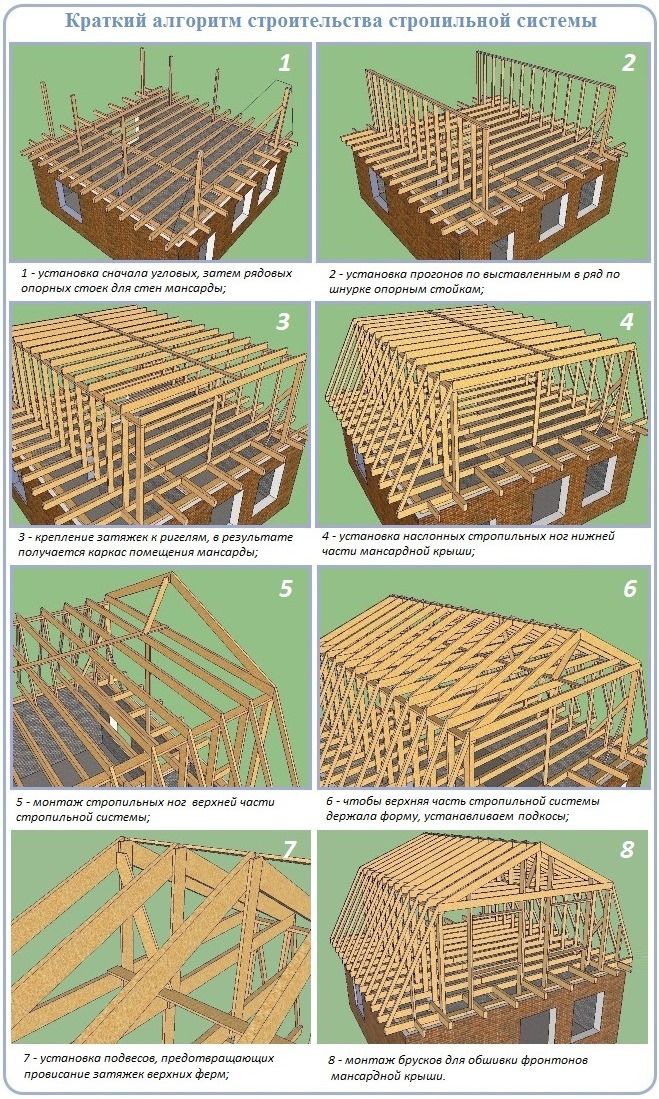

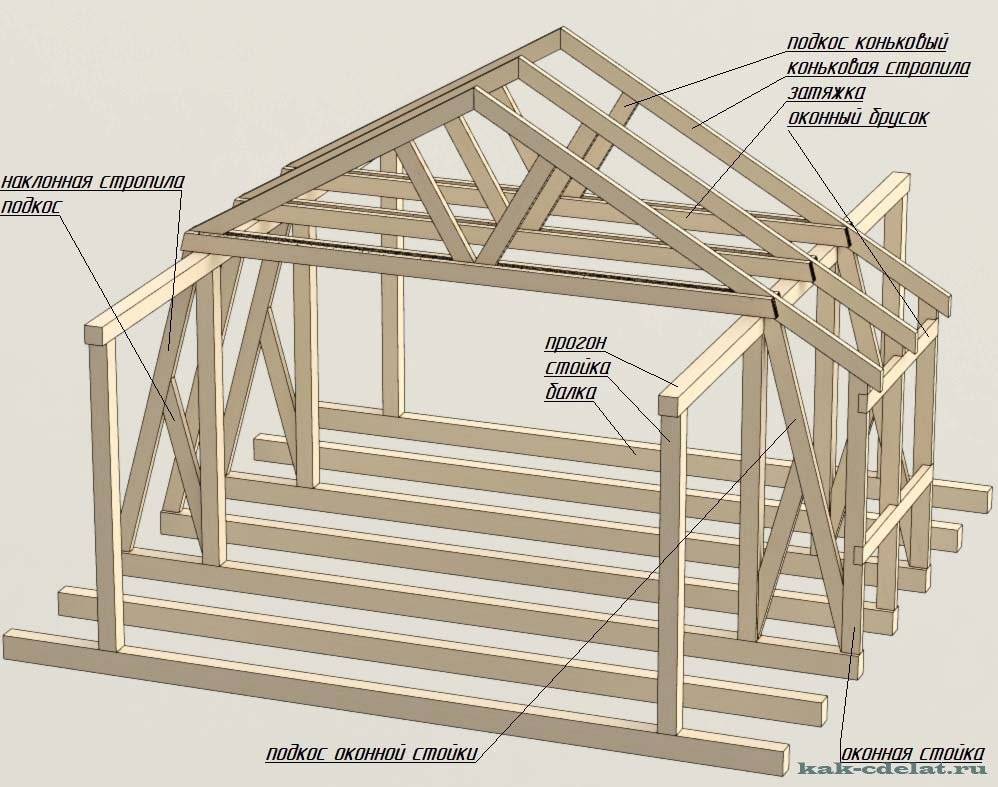

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

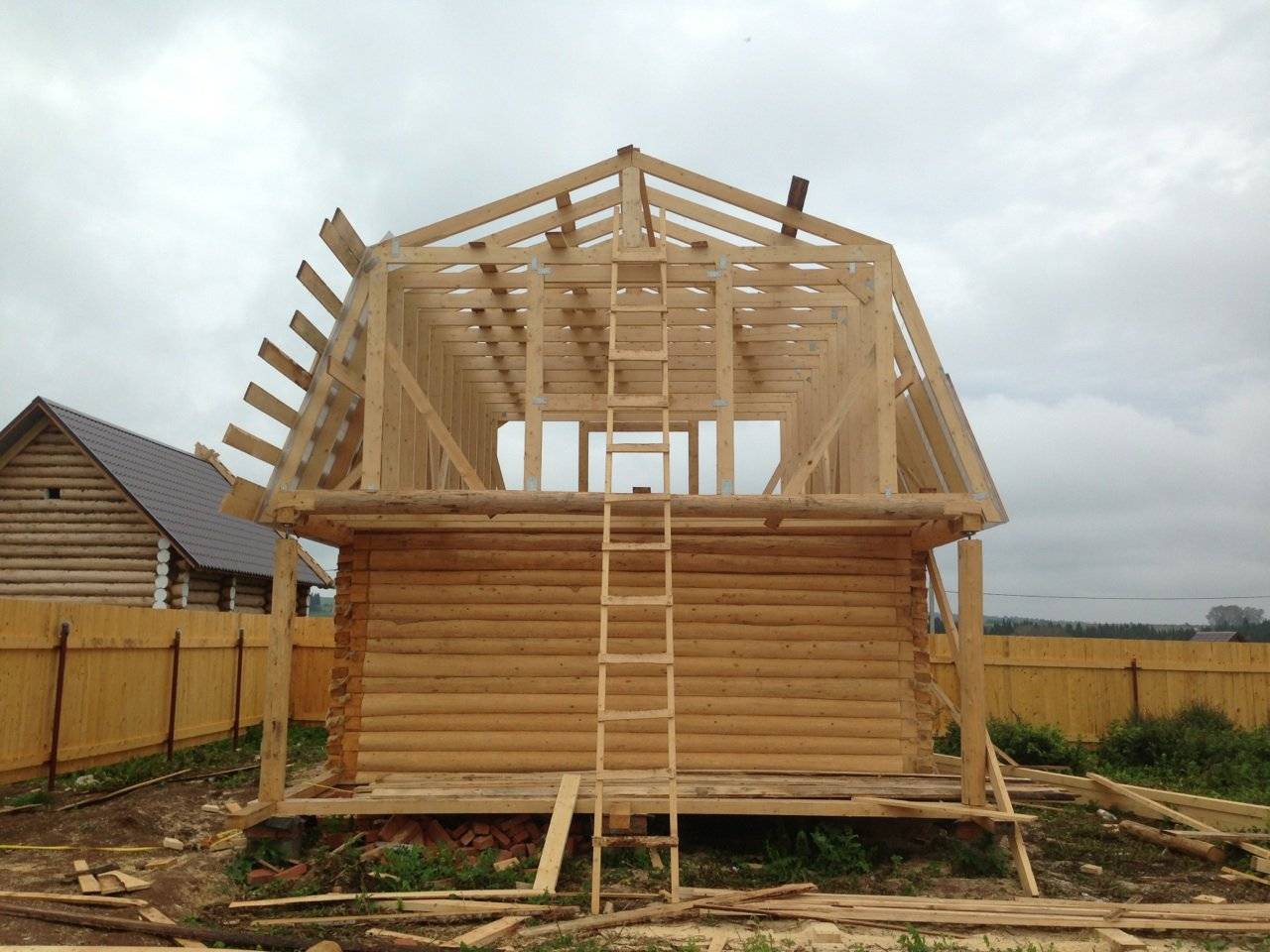

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

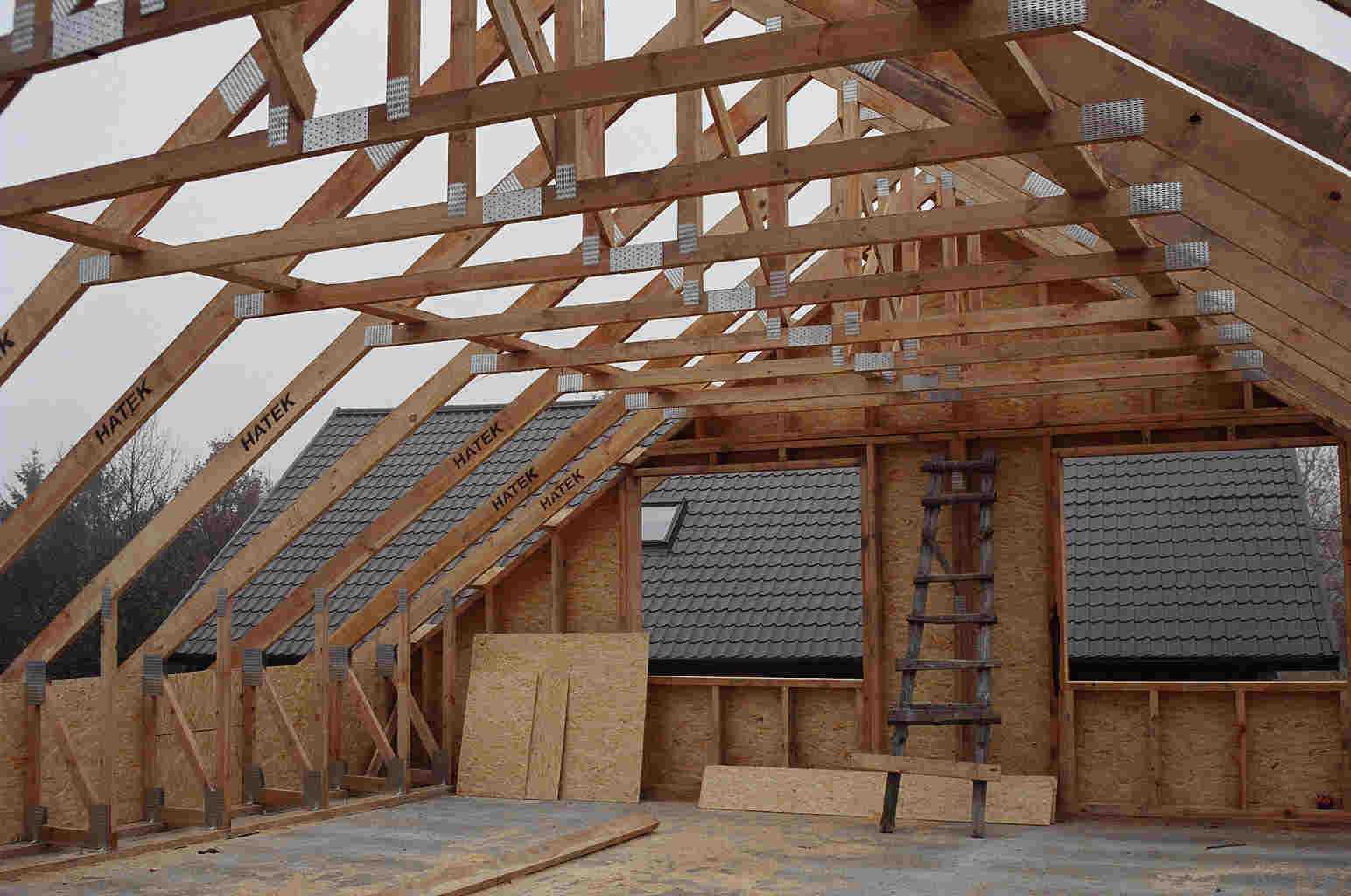

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать. При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Стропильная система

Разработка проекта

Разработку проекта мансардной крыши рекомендуется доверить профессионалам. Также есть возможность воспользоваться специальными компьютерными программами, с помощью которых выполняется расчет оптимального угла наклона крыши и других параметров. Все расчеты выполняются согласно документу СНиП «Нагрузки и воздействия».

При выборе проекта мансарды, строительство которой можно осуществить своими руками, в первую очередь необходимо обратить внимание на зависимость параметров помещения от угла наклона кровли. Жилое помещение должно иметь высоту более 2,2 метров. Если скаты крыши прямые, то угол их наклона серьезно влияет на ширину помещения

Если скаты крыши прямые, то угол их наклона серьезно влияет на ширину помещения.

Ломаная мансардная кровля позволяет максимально расширить помещение, обеспечив необходимую высоту потолков по всей его ширине. При этом боковые (нижние) стропила располагаются под углом около 60 градусов, а угол наклона верхних можно выбрать на свое усмотрение, исходя из эстетических предпочтений, а также снеговых и ветровых нагрузок, характерных для района строительства.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

• Сделать самому.
• Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

• создание каркаса,
• обустройство кровли.

Для проведения работ потребуются различные материалы:

• Деревянный брус различного сечения.
• Доски толщиной 3-4 см и шириной 15 см.
• Кровельный материал (шифер).
• Утеплитель.
• Пароизоляция.
• Гидроизоляция.
• Гвозди на 80 мм.

Потребуются также инструменты для работы:

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации

В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

• вес стропил и балок,
• вес утеплителя,
• вес гидроизоляции,
• вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Внутренняя отделка

Отделка мансарды начинается с подготовительных работ: утепления скатов крыши, стен, пола. Если все задачи выполнены на этапе строительства, можно сразу приступать к дизайну интерьера и обустройству дополнительной комнаты.

1. Для обшивки стен подойдёт деревянная вагонка. Материал обладает натуральной текстурой, экологичен. На рынке представлен широкий ассортимент расцветок.
2. Альтернатива дереву - блокхаус, фанера, гипсокартон.
3. Низкие скаты крыши следует превратить из недостатка в достоинство комнаты. Если вмонтировать в них окна, света будет значительно больше.

Стили, подходящие для мансарды, - прованс, кантри, лофт. Их можно комбинировать или воплотить в оригинальном виде.

От того, насколько рационально вы подойдёте к строительству и отделке сооружения, будет зависеть общий вид и качество мансарды. Не экономьте на материалах изоляции, перекрытия и утепления. Это значительно упростит отопление и поддержание чистоты комнаты в дальнейшем.

Выдержит ли старый дом мансарду. Ошибки проектирования

Несмотря на то, что важность проектирования, как залога успешного строительства многократно доказана и сомнений не вызывает, и сегодня достаточное количество частников предпочитает строиться «из головы». В лучшем случае, взяв за исходник понравившуюся визуализацию из сети

Скепсис в отношении полноценных проектов, как типовых, так и индивидуальных, основан, прежде всего, на низком качестве проектирования. Мансарды же изначально ограничены определенным конструктивом – типовые решения для этих помещений просто не подходят. И когда для упрощения и ускорения работ их применяют, не особо задумываясь об удобстве жильцов, может получиться следующая ситуация.

Возможно, не самая большая проблема, но учитывая, что комфорт складывается из мелочей, а сантехникой пользуются постоянно, каждый раз сгибаться в три погибели то еще удовольствие. Еще на этапе проектирования необходимо увязывать желаемую планировку в мансарде с конструкцией крыши – чем она более пологая, тем меньше полезная площадь. Если уж профессионалы допускают ошибки, при строительстве без проекта их вероятность еще больше. И уж точно, гораздо проще внести изменения на бумаге или в графическом редакторе, чем обнаружить проблему в уже построенном доме.

Также, при выборе проекта с мансардой, стоит понимать, что «из воздуха» дополнительная площадь не образуется и расходы на правильное утепление и отделку будут весомыми.

danestr

Участник FORUMHOUSE

…Хорошо сделанная мансарда будет дороже в чистовой отделке, проверил на себе…

Мансарда – это возможность платить налоги с полутора этажей как с одноэтажного дома, но не способ сэкономить непосредственно на строительстве. Еще на этапе проектирования стоит тщательно просчитать смету и если бюджет «трещит по швам», отдать предпочтение упрощенному варианту.

Старый мастер

Участник FORUMHOUSE

Из своего опыта – проект одноэтажного дома без мансарды в строительстве дешевле, быстрее, практичнее.

При строительстве без проекта, что в двухэтажных домах, что в домах с мансардой самая распространенная проблема – лестница. Вернее, отсутствие под нее достаточного пространства, зачастую, проемы закладывают слишком маленькие, и вписать в них безопасную и удобную конструкцию потом практически невозможно. И хотя есть компромиссные решения, лучше заложить «правильную» лестницу сразу.

Установка камина для отопления мансарды

Обратите внимание, что обустройство камина сопряжено с определенными трудностями и особенностями. В первую очередь, если проектом дома камин предусмотрен не был, нужно направить усилия на укрепление пола. Дело в том, что масса кирпичного камина будет довольно существенной, а во время растопки к ней добавится еще и масса топлива

В связи с этим, для мансарды предпочтительнее выбрать либо облегченный вариант камина с нетяжелыми трубами, либо остановиться на электрическом приборе. Стоит отметить, что электрокамином пользоваться проще и удобнее всего, а еще он намного безопаснее

Дело в том, что масса кирпичного камина будет довольно существенной, а во время растопки к ней добавится еще и масса топлива. В связи с этим, для мансарды предпочтительнее выбрать либо облегченный вариант камина с нетяжелыми трубами, либо остановиться на электрическом приборе. Стоит отметить, что электрокамином пользоваться проще и удобнее всего, а еще он намного безопаснее.

Чертежи стропильной системы мансардной крыши

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная мансардная крыша

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансарды

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная мансардная крыша

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная мансардная крыша

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

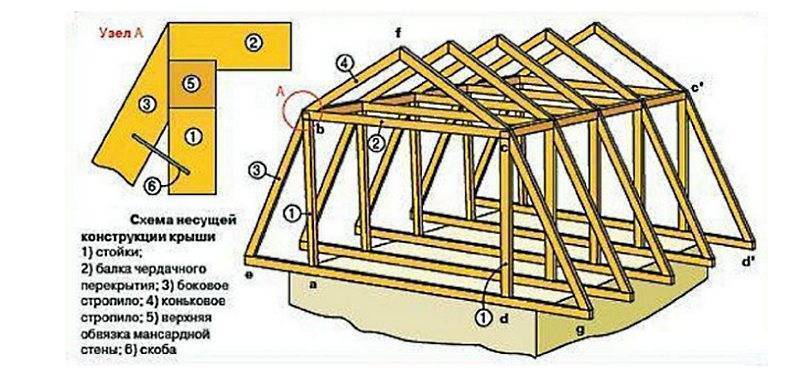

Схема более сложная, но дает больше пространства

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Стропильная система

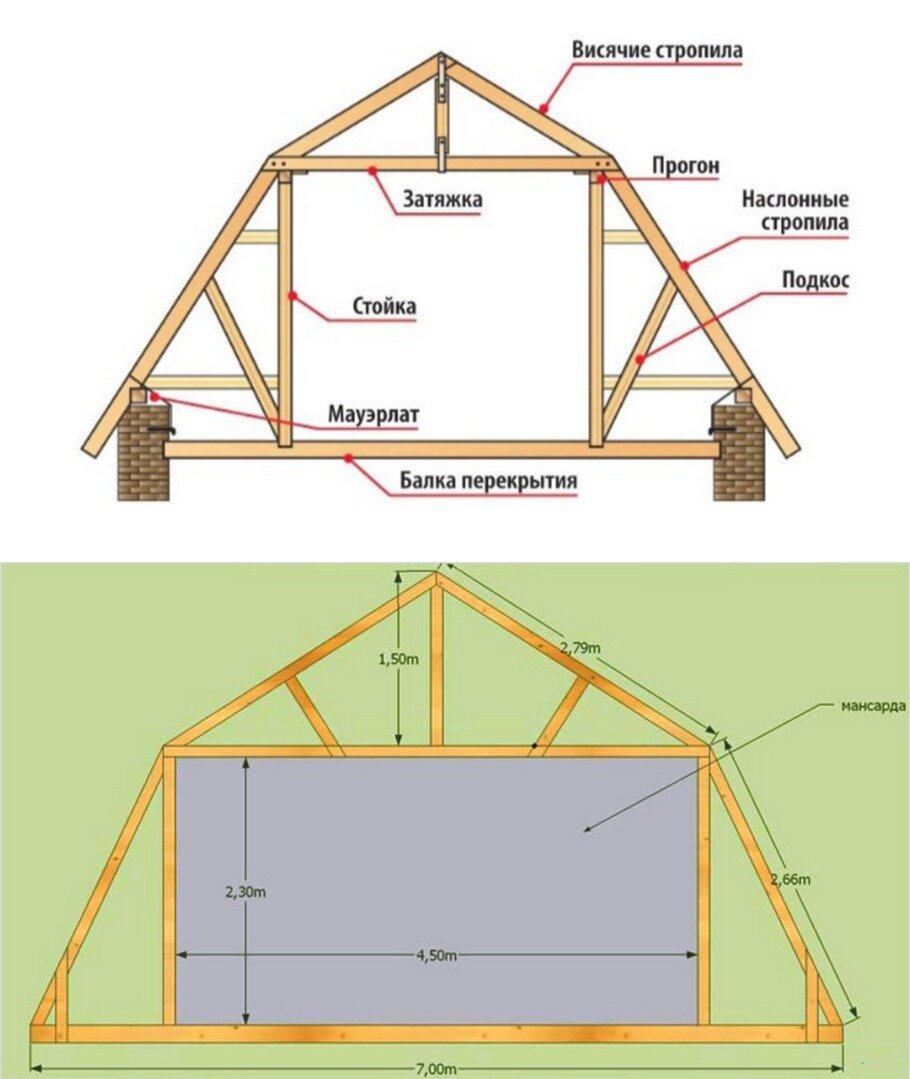

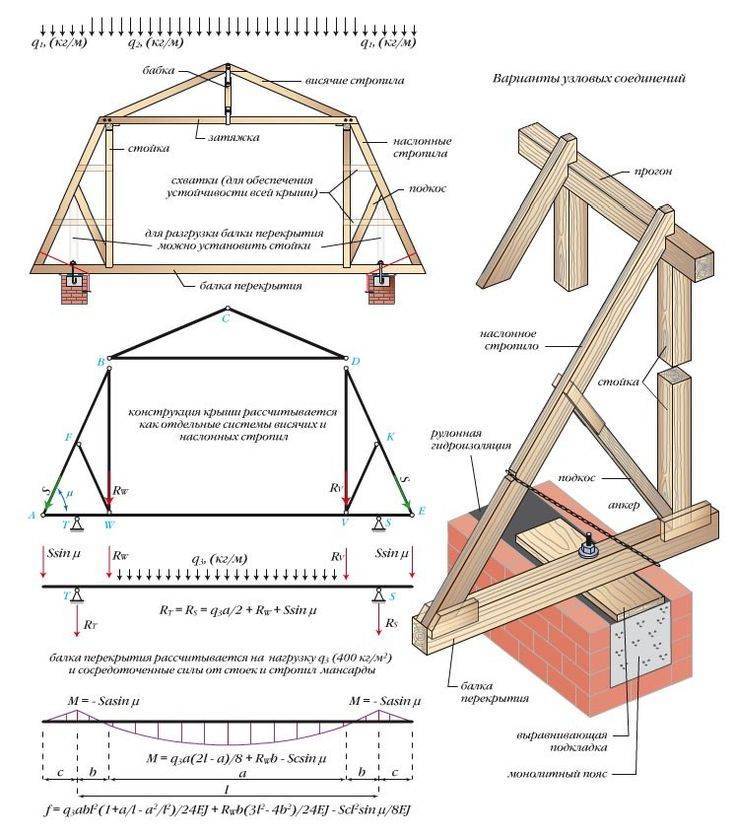

Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

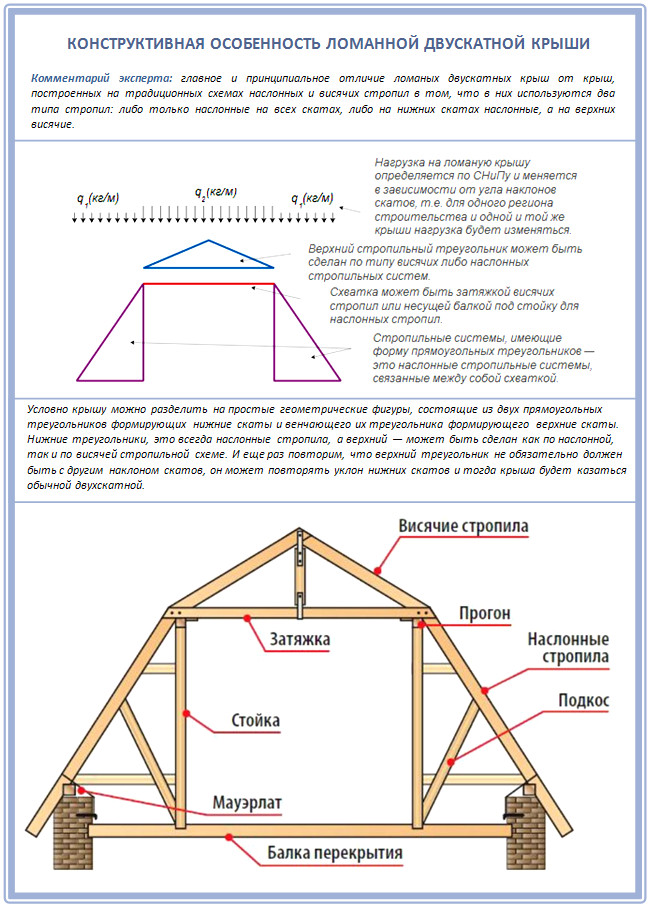

Вот как она выглядит:

1. Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.

2. Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.

3. Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
4. Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.

5. Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.

6. Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.

7. Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
8. Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
9. Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.

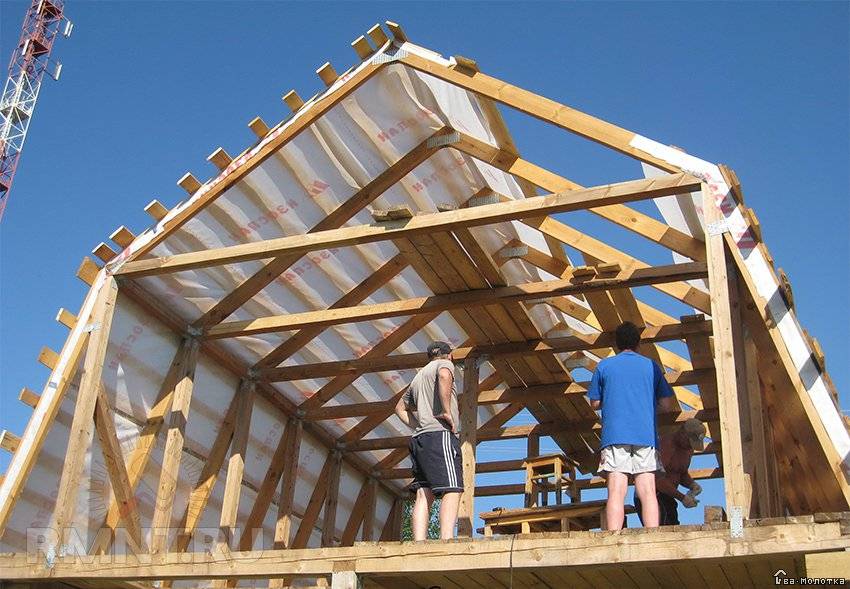

Утепление мансарды

Для утепления мансарды можно использовать самые разнообразные материалы. К примеру, для выполнения такой работы очень хорошо подходят минераловатные утеплители, пенополистирол, всевозможные блоки и т.д. Одним из наиболее предпочтительных теплоизоляционных материалов является ДВП. Именно на примере этого материала будет рассмотрен порядок утепления мансардного помещения.

Этапы утепления крыши мансарды

В случае использования плит толщиной 1,2 см, теплоизоляционные характеристики такого утепления будут аналогичны свойствам стены, выложенной в кирпич, либо же отделки из досок толщиной около 5 см.

Помимо этого, плиты имеют неплохие шумоизоляционные показатели. Заводская обработка антисептическими препаратами делает материал устойчивым к неблагоприятным внешним факторам, а сравнительно небольшая цена позволяет купить такие плиты практически всем желающим.

Самый подходящий материал для утепления мансарды — это ДВП

С одной стороны плиты имеют немного рифленую текстуру, а с другой являются гладкими. Для резки плит можно использовать обыкновенный острый нож. Материалу не особо страшны температурно-влажностные перепады. При этом на работы по теплоизолированию поверхностей с применением ДВП не уйдет много сил и времени.

В завершение на гладкую сторону ДВП (гладкая является лицевой) можно будет приклеить обои либо же выполнить другую финишную отделку на свое усмотрение.

Стены

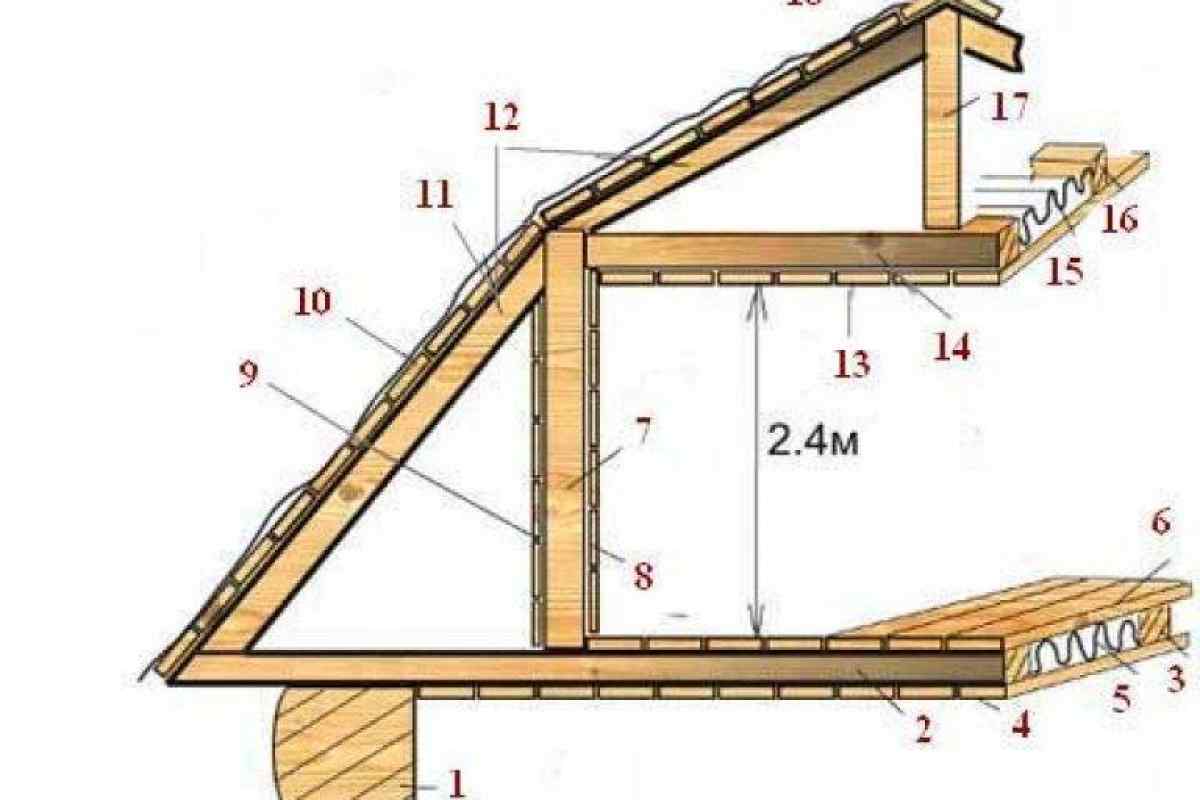

Как утеплить мансарду

Традиционно теплоизоляционные работы начинаются с утепления стен. Достаточно зафиксировать плиты при помощи гвоздей. Предварительно под шляпки крепежей следует подкладывать дюралюминиевые пластинки. Сами гвозди размещайте шахматно.

Если стены выполнены не из древесины, может понадобиться использование других крепежей. Ориентируйтесь по ситуации.

Для крепления плит на оштукатуренные поверхности также можно использовать клей ПВА либо разного рода клеящие мастики.

Утепление мансарды

Потолок

На этапе обшивки потолка постарайтесь заручиться поддержкой хотя бы одного помощника – плиты имеют довольно большой размер и крепить их в одиночку не особо удобно.

Обшивка выполняется по предельно простой схеме: плита осторожно прикладывается к месту крепления и фиксируется с применением Т-подпорок из досок, гвоздей и дюралюминиевых пластин. На этом этапе наденьте защитные очки

Пол

Пол

Пол можно утеплить с применением двух методов.

В соответствии с первым способом сначала поверхность укрывается двойным слоем рубероида, после чего сверху фиксируется ДВП, а затем выполняется монтаж чистового пола.

В соответствии со вторым вариантом к полу прибиваются плиты ДВП, а поверх них наклеивается ковровое покрытие. Такое покрытие очень удобно. Для дополнительного удобства его рекомендуется пропитать специальным составом, делающим дальнейший уход за ковролином более легкими.

Прежде чем приклеивать ковролин, его необходимо развернуть и выдержать в комнате 7-10 дней. Плиты ДВП предварительно промазываются клеем. После приклеивания ДВП нужно дополнительно прижать к поверхности с помощью досок и оставить сохнуть на сутки.

Как сделать мансарду в готовом доме. Мансардная крыша своими руками

Проектирование и расчеты

Даже самые простые кровельные конструкции нуждаются в предварительном расчете и создание хотя бы схематичного проекта. Чтобы своими руками построить односкатную крышу для пристройки нужно вычислить уклон и площадь ската, разницу между высотами опорных стоек, длину стропил. Каждый из этих параметров влияет на эффективность и долговечность кровли. Чтобы выполнить вычисления, можно воспользоваться специальными компьютерными программами или обратится к простым тригонометрическим формулам:

• Уклон ската вычисляется как частное разницы между высотой опорных стоек односкатной крыши и шириной пристройки. Этот показатель обычно лежит в пределах 15-40 градусов, он должен соответствовать рекомендациям производителя кровельного материала и климатическим условиям в зоне строительства.
• Величину разницу между высотой опорных стоек получают, умножая ширину пристройки на угол наклона ската крыши. Этот параметр вычисляется, чтобы правильно смонтировать конструкцию, выдержав рассчитанный уклон.

Обратите внимание! Уклон ската крыши для пристройки выбирают с учетом климатических условий в регионе строительства. Если регион характеризуется высокой снеговой нагрузкой в зимнее время, угол делают более крутым, чтобы снег и талая вода самотеком соскальзывали с поверхности кровли. В ветреных районах лучше себя ведут пологи скаты с уклоном до 15 градусов, обладающие меньшей парусностью

В ветреных районах лучше себя ведут пологи скаты с уклоном до 15 градусов, обладающие меньшей парусностью.

Вывод

Мансардную крышу своими руками сделать несложно. Вначале выбирают конструкцию. Она может быть двускатной, ломаной, односкатной. Далее выясняют, какие окна лучше подойдут — со вставками, балконные, световой тоннель, с нижним элементом или карнизные.

Затем выбирают материалы. Из кровельных можно отдать предпочтение металлочерепице, профнастилу, гибкой битумной, композитной, керамической или цементно-песчаной черепице. Из утеплителей — минвате, пенополистиролу и пенопласту. После выбора материалов и утеплителей приступают к работе. Сначала делают стропильную систему. Затем на нее монтируют утеплитель и кровельное покрытие. Мансардная крыша своими руками готова. С задачей справились!
