Как сделать калитку из профильной трубы своими руками? Нюансы создания и Пошаговая инструкция

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

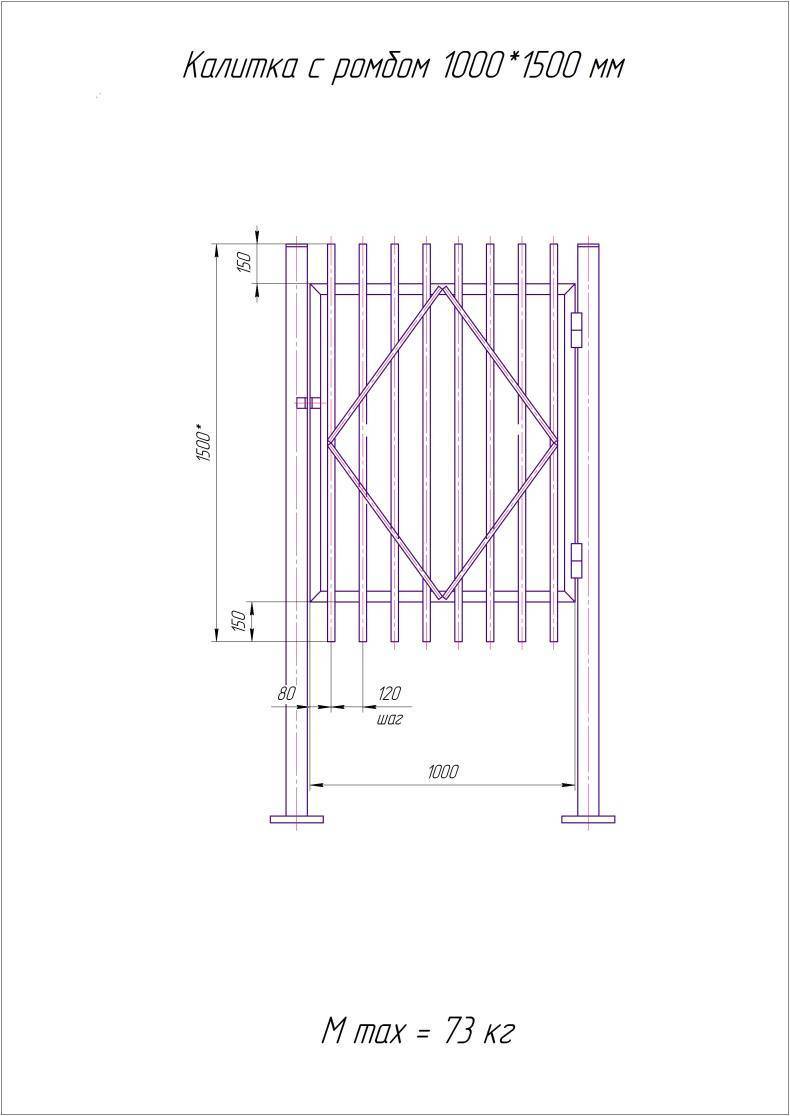

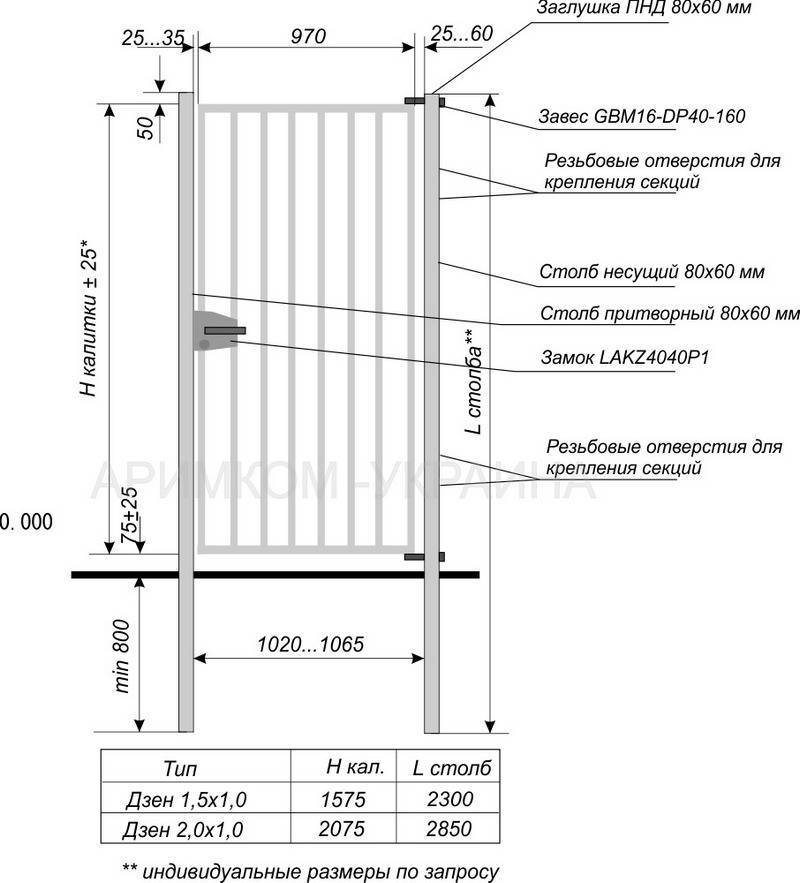

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Откатные ворота

Откатные ворота также можно сделать самому. Откатные ворота делятся на подтипы: консольные, подвесные и откатные по рельсу.

Подвесные ограждения представляют собой прямоугольную конструкцию, которая может ограничивать проход или въезд по высоте.

Схема таких ворот представлена ниже.



Откатные ворота подвесного типа состоят из обрешетки, двух каркасов: внутреннего и внешнего, перемычек, которые необходимы для крепления роликов.

Откатные врата по рельсу не имеют никаких ограничений по высоте, конструкция из профильных труб обходится дешевле подвесной, но также имеют свой недостаток: в холодное время могут возникнуть трудности с очищением рельса.

Сначала монтируется рельс, к нижней части каркаса створки крепятся ролики, также один ролик необходимо прикрепить к опоре сверху, он нужен для того, чтобы облегчить движение створки.

Откатные консольные – являются наиболее удобными в использовании, но и наиболее сложными в исполнении.

Сделать своими руками их можно, но потребуется затратить больше усилий, чем на монтаж рельсовых или подвесных откатных ворот.

К нижней части полотна крепится направляющая, которая при движении не будет касаться земли и ограничиваться сверху.

Монтаж откатных консольных ворот см. на видео.

Видео:

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

как быстро сварить калитку своими руками

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

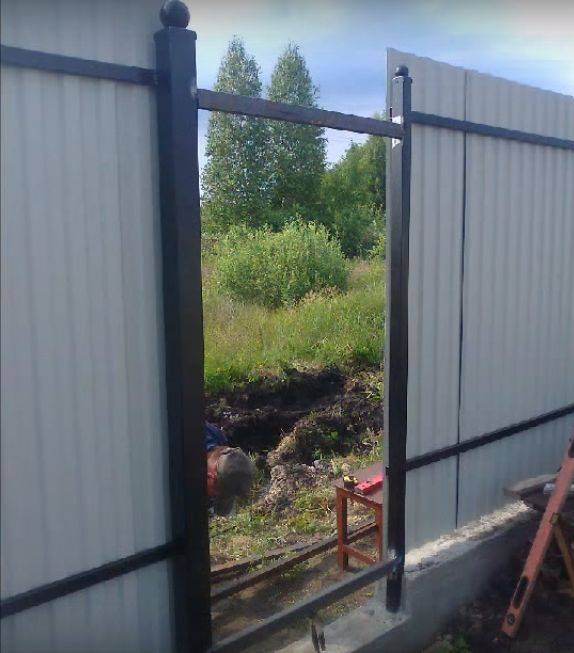

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем

Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо

1. Также навесы сваривают на боковые стойки забора.

1. Посередине будущего каркаса нужно сварить горизонтальную планку.
2. После этого каркас срезается с основания, снимается с петель.

1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

1. Далее выполняется врезка замка.

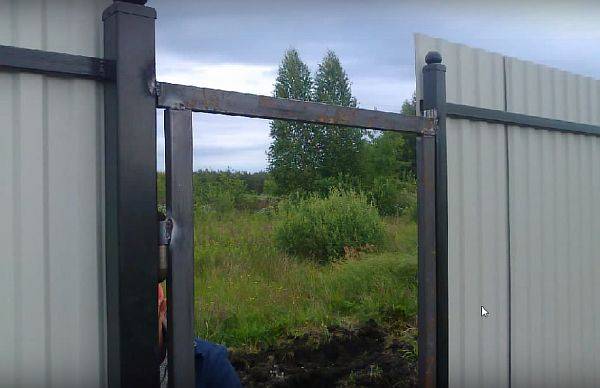

1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

1. Затем выполняется крепление опорных планок.

1. Готовая рама покрывается обшивочным материалом.

1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео

как врезать замок в калитку

Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель

Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Обшивка

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

• вырезается лист нужных размеров;
• подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор

По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы

Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

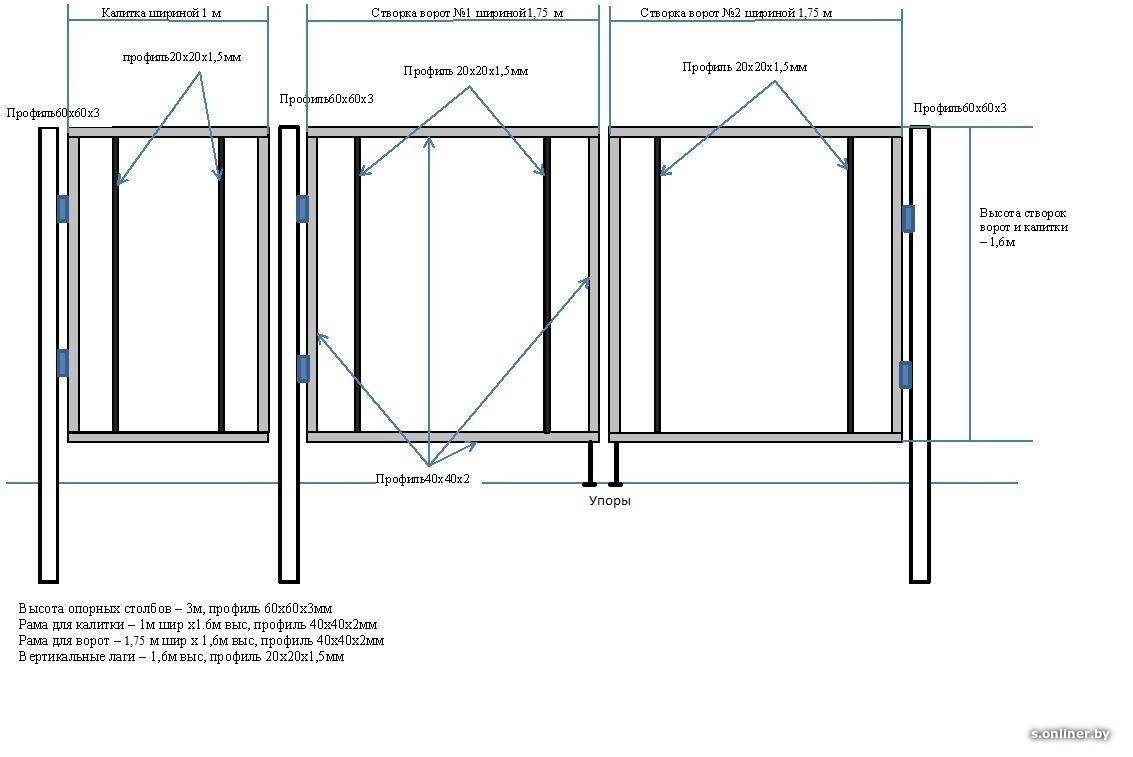

Схемы ворот и калитки из профнастила с параллельным каркасом

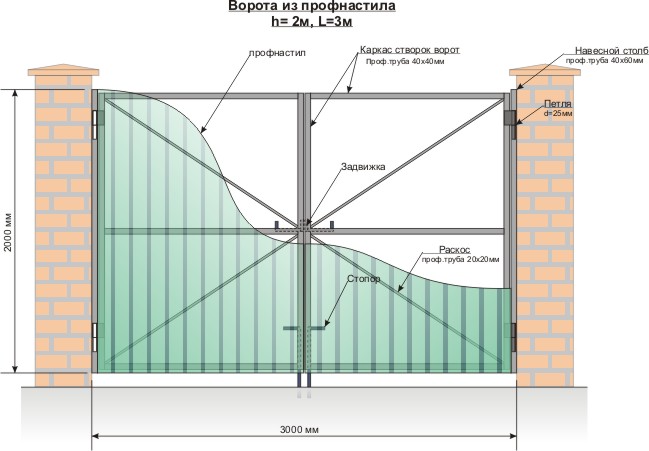

1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины

Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

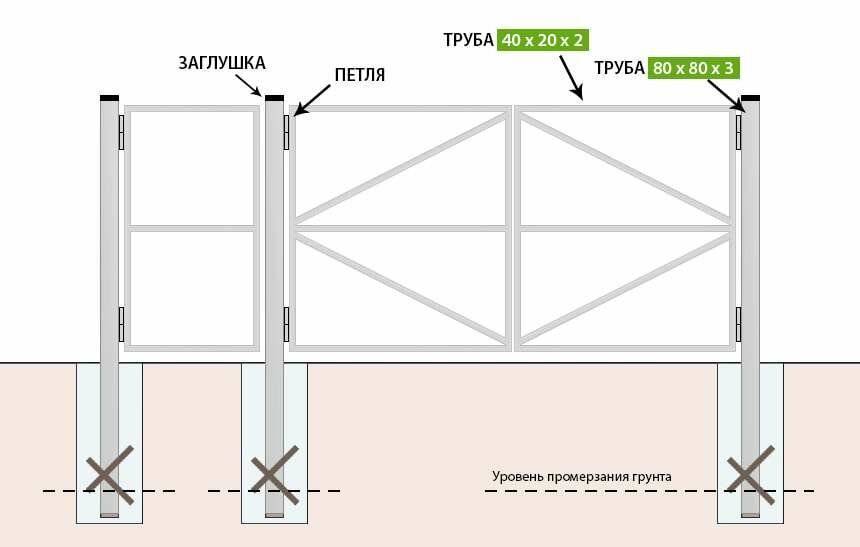

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну

Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Как сделать калитку своими руками

Деревянную калитку можно сделать несколькими способами.

Схема конструкции калитки с размерами для самостоятельного изготовления

При этом нельзя допускать попадания прямых солнечных лучей на материал, так как это негативно повлияет на качество будущей калитки. Лучше всего закупать готовые струганные доски одинаковой толщины. Но можно и сэкономить, построгать их самостоятельно.

https://youtube.com/watch?v=ALEmZAa-VRc

Калитка с каркасом

Если вы хотите сделать калитку своими руками, то это самый простой и быстрый способ. Основой такого изделия является каркас, на который набиты рейки или доска обрешетки. Итак, берем рейки сечением не менее 5 см и монтируем основу. Она может иметь разные формы z-образную, песочных часов, треугольника, ромба — главное — это обеспечение прочности калитке. Все зависит от фантазии. Но любая из этих форм имеет верхнюю и нижнюю перекладину.

На ровной поверхности надо параллельно разложить перекладины на нужном расстоянии. Эта величина зависит от высоты калитки. Обычно перекладины расположены на 20–25 см от верхнего и нижнего края полотна калитки.После этого располагаются подкосы в определенной форме. Когда все точно измерено, рейка для подкосов отрезается на нужную длину с точным соблюдением углов. Крепятся подкосы при помощи длинных шурупов или гвоздей. После того как основа калитки будет сделана, можно приступать к монтажу обрешетки.

Предварительная выкладка планок калитки для последующей сборки

Существует множество вариантов внешнего вида таких калиток. Сплошную обрешетку можно украсить узором из узких реек, набитых под углом в виде ромбиков. Она может быть односторонней или двусторонней, когда каркас спрятан между двумя одинаковыми полотнами обрешетки. Кроме того, можно сделать сварным каркас калитки, из металлического уголка или профиля. Но тогда это получится уже не деревянная калитка, а комбинированная.

Рамные калитки

Калитка из дерева может иметь каркас в виде рамы.В таком варианте опорная и притворная обвязки соединяются верхней и нижней поперечной рейкой. Каркас прямоугольной формы в виде рамы можно крепить пазовым соединением, когда в одной детали каркаса отверстие, а на другой — паз нужного размера.

Для прочности применяется столярный клей. Перед тем как склеить конструкцию рамочного каркаса, надо проверить правильность углов, ведь даже маленький перекос приведет к быстрому выходу из строя калитки. Скрепляющим элементом реек каркаса являются длинные шурупы или гвозди. Не менее прочным и очень аккуратным будет штырьковое соединение. Для этого на двух рейках в месте соединения под прямым углом прокручивают отверстия, в которые деревянным молотком забивается штырь из дерева.

Процесс сборки деревянной калитки

Завершающим этапом строительства является скрепление конструкции верхней планкой каркаса таким же способом. Деревянные ворота и калитки с рамным каркасом можно сделать самой разной конструкции. Можно комбинировать два вида обрешетки, соединяя внизу доску встык, а вверху с просветами.

Смастерить своими руками калитку сложной конструкции не так просто, но если вооружиться терпением, включить фантазию и использовать все накопившиеся с годами знания и опыт, можно сотворить настоящее украшение для своей дачи или подворья.

Необычные конструкции деревянных калиток

Как сделать ворота в частном доме. Распашные ворота – изготовление и установка своими силами

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

• отсев с фракцией от 3 до 5 мм;
• цемент М300 и выше;
• пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

• цемент – 1 часть;
• отсев – 6 частей;
• пластификатор – 0,35 литра на 1 мешок цемента;
• вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

• цемент М400 – 1 часть;
• просеянный крупный песок – 3 части;
• фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающиеся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Post Views: 123

Как собрать ворота своими руками

Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.

Шаг 1. Подготовка

На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.

Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.

Шаг 2. Сборка и сварка

Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.

Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.

Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.

Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.

Помимо каркаса створок нужно подготовить коробку. Коробка крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.

Шаг 3. Облицовка и покраска

Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.

Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.

Подробнее про облицовку

Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.

Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.

Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.

Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.

Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

Внешний вид конструкции с элементами ковки

Конструкция из профнастила выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа — к каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

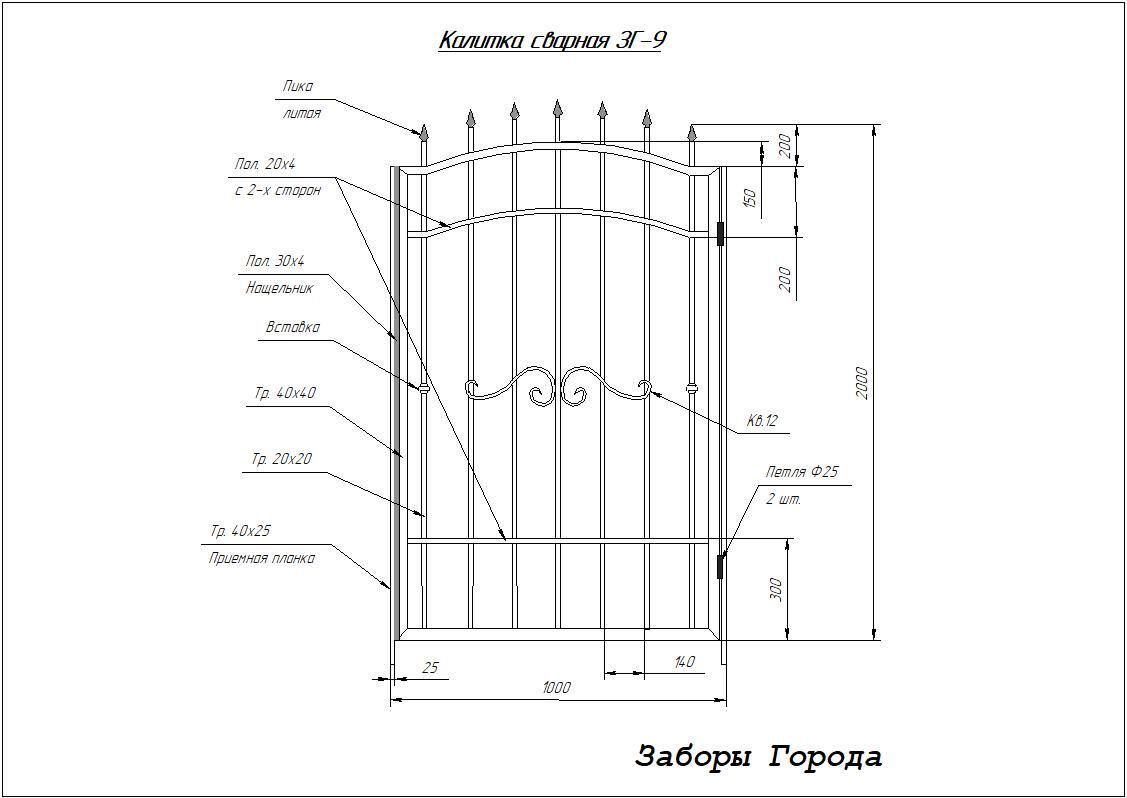

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

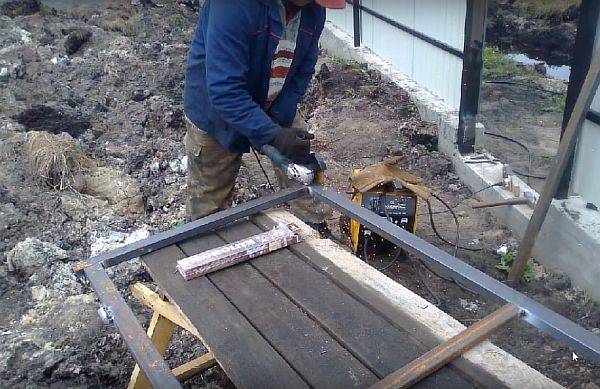

Сварка рамы калитки из металлопрофиля

Все сварочные работы желательно проводить на идеально ровной поверхности. Лучше воспользоваться монтажным столом, хотя он есть далеко не у всех.

https://youtube.com/watch?v=8faLNhiDbq4

Металлическая калитка из профиля своими руками сваривается в таком порядке:

• Вырезанные по заданным размерам профильные трубы раскладываются на ровной поверхности, после чего уровнем проверяется их горизонтальное положение.
• 4 части будущей калитки прихватывают сваркой в нескольких местах.
• Проверяются диагонали прямоугольника. Они должны быть одинаковыми.
• Если размеры совпадают, выполняется окончательное свариваются каркаса в единую конструкцию.
• На готовый каркас привариваются 1-3 ребра жесткости. Можно приварить поперечины горизонтально или сделать 1 центральную перемычку, а 2 отрезка пустить по диагонали каждой из секций.
• Все сварные швы зачищаются болгаркой.
• К каркасу привариваются петли на расстояниях около 25 см от краев. Они располагаются друг другу навстречу, чтобы злоумышленник не смог снять калитку с петель.
• Калитка из металлопрофиля фиксируется на опоре, после чего привариваются петли на опору. Для монтажа металлических петель желательно присутствие двух человек, один из которых будет удерживать калитку, а второй — приваривать петли.
• Проверяется работа конструкции.
• Каркас калитки покрывается грунтовкой, а после ее высыхания красится.
• Выполняется обшивка калитки металлопрофилем. Сначала, зная точные размеры каркаса, вырезается кусок профлиста. Затем он крепится на саморезах при помощи шуруповерта.
• Отмечаются места врезки ручки и замка.
• В профлисте делаются прорези для ручки и замка.
• Выполняется монтаж замка и ручки на калитку.
• На опоре выполняется монтаж ответной части замка.

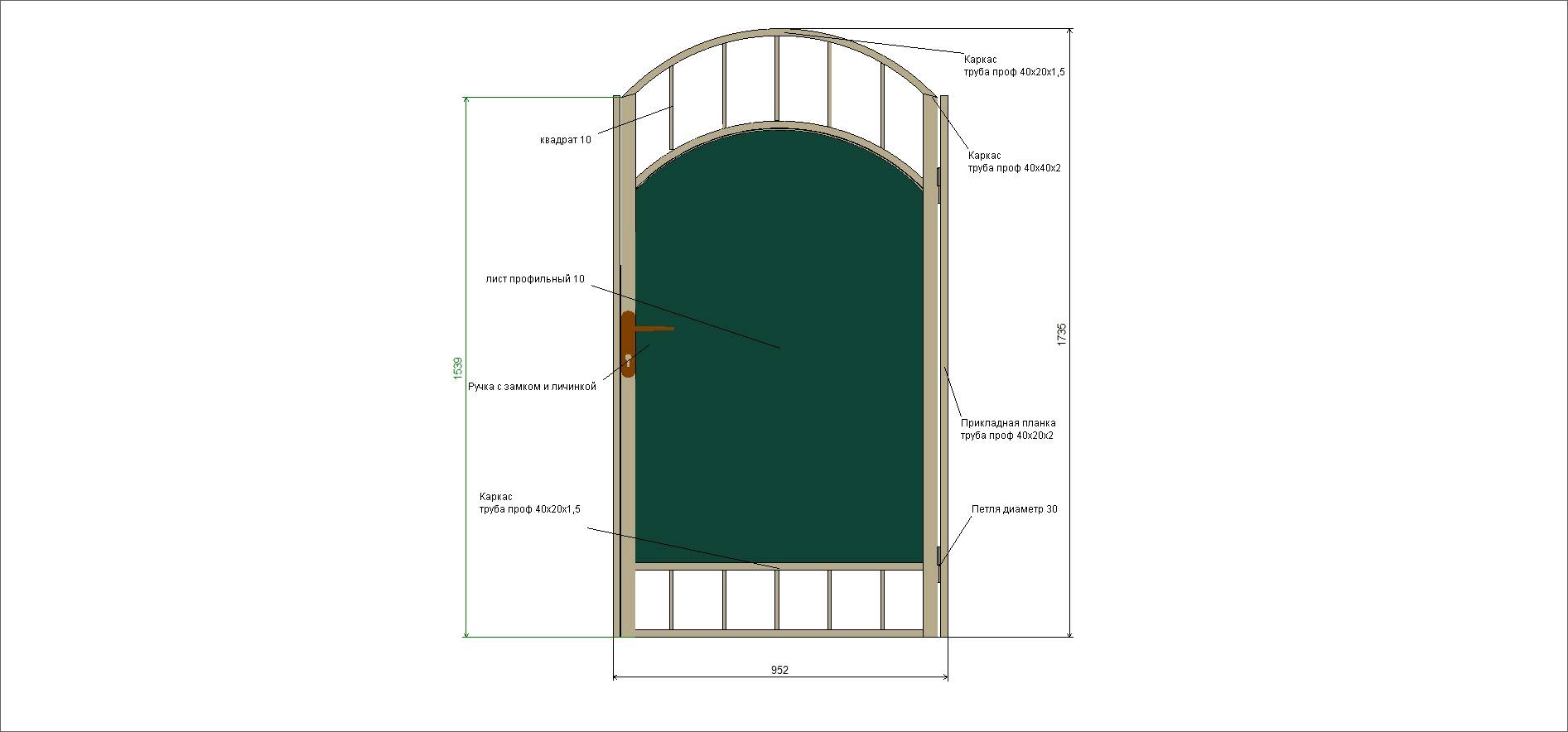

Описание схемы конструкции, что в обязательном порядке должна содержать

Прежде всего, продумывается схема конструкции

Важно составить чертеж, учитывая особенности, т. к

ошибки приведут в будущем к перекосам, что помешает эксплуатации. Как результат, конструкция будет разрушена. Чтобы избежать подобного, составляется чертеж. Особенности схемы:

зафиксированные в грунте опоры: выбирается тип столбов, что определит способ крепления рамы, повлияет и на ее ширину, это важно, особенно если забор уже заложен, нет возможности изменить расположение столбов, также определяется глубина их заложения в грунт;

рама любой формы и размеров: используются разные возможности – создается прямоугольная, полукруглая рама, выбирается с учетом особенностей дизайна ограждения;

панельный каркас (металл, дерево): вид материала определяется на основании особенностей ограждения и требованиями к уровню безопасности на участке, если забор выполнен из дерева, скорее всего, калитка будет изготовлена из того же материала, но при этом важно помнить, что такая конструкция не отличается надежностью, металл предпочтителен, чем дерево, он противостоит наиболее высоким нагрузкам, выдерживает и контакт с водой после предварительной защиты от коррозии, в результате обеспечивается срок службы на десятилетия;

запорные механизмы: предусматривается замок, запор и ручка – можно установить все три элемента, лишь один или пару, допустимо выбрать любой вариант, учитывая степень защиты;

петли: определяется их расположение относительно торцов столба с учетом высоты и размеров калитки, при выборе принимают во внимание вес изделий.

При составлении схемы, чертежа необходимо указать также размеры сечения профиля, что позволит точнее крепить элементы сооружения, минимизируя погрешность.

На этапе создания полотна продумывают, какие декоративные элементы будут использоваться. Самый простой вариант – конструкция без дополнительных деталей, но она никак не украсит участок и дом. Если стоит задача не только оградить территорию, обеспечить безопасность, но и повысить статусность, улучшить визуальное восприятие жилья, тогда заранее в чертеж вносятся и элементы декора.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича

По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага)

Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины

Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже

Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80

Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:
