Примерные траты
Смету на создание садового солнечного фонарика сложно оценить из-за разницы в элементах конструкции. Если использовать подручные материалы расходы будут небольшими. Для приобретения платы и других радиодеталей потребуется не больше 500 рублей.
Самой затратной частью будет солнечная панель. Ее стоимость может начинаться от 10 рублей до 1000 рублей, в зависимости от качества исполнения изделия и бренда. Самые дорогие элементы будут служить долго, и радовать владельца участка ярким светом.
Дешевые платы быстро ломаются, могут не работать сразу после изготовления. Дополнительными расходами могут стать ПВХ трубы. Лучший вариант подобрать им альтернативу, либо использовать имеющиеся запасы.
Таблица расходов может выглядеть следующим образом:
| Детали | Стоимость | Количество | Сумма покупки |
| Солнечные панели | 170 руб. | 1 шт. | 170 руб. |
| Накопительная батарея | 220 руб. | 1 шт. | 220 руб. |
| Светодиоды | 12 руб. | 3 шт. | 36 руб. |
| Резистор | 2 руб. | 6 шт. | 12 руб. |
| Транзистор | 5 руб. | 3 шт. | 15 руб. |
| Диод | 3 руб. | 3 шт. | 9 руб. |
| Общая сумма | 462 руб. |
Бюджетный вариант одного светодиодного фонарика будет иметь стоимость около 500 рублей, согласно таблице. Можно приобрести необходимые для его создания оптом, чтобы собрать сразу несколько изделий этого типа, тогда общая сумма покупки будет еще ниже на единицу светящегося прибора.

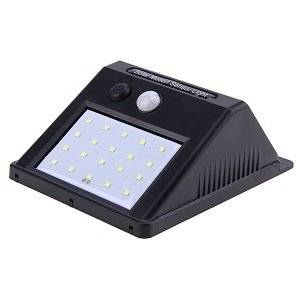

1 Solar Motion Sensor Light
Конструкция светильника отличается компактностью (9,5х12,4х4,8 см), эргономичностью, удобством монтажа. В качестве креплений в комплект входят и специальный скотч, и прочные шурупы. Блок управления находится на фасадной части модели. С помощью расположенной слева кнопки можно при необходимости полностью отключить работу приспособления. Правая кнопка контролирует функционирование встроенного датчика движения.
При выборе данной модели следует обратить внимание на количество интегрированных светодиодов. В продаже есть несколько разновидностей устройства
LED-лампа излучает яркий белый свет, обеспечивая видимость в радиусе до 15 метров под углом 120 градусов. В пластиковом корпусе находится аккумуляторная батарея емкостью 1200 мАч, благодаря чему рабочая зона освещается непрерывно в течение 8-10 часов. Преимуществом приспособления является и малый вес (180 граммов). К тому же фонарь допускается использовать внутри помещений (гаражей, кладовок и т. п.).
Подбор деталей для изготовления
Большинство солнечных фонариков создаются с солнечными панелями, которые по площади не превышают 9 кв см. Чтобы своими руками сделать осветительный прибор без использования электричества потребуется электрические элементы со следующими характеристиками:
- диоды от 1 до 1,5 вольт;
- аккумуляторы, имеющие накопительный объем 3000 мА и вырабатываемым напряжением 3,6 вольт;
- солнечные панели общей площадью 60х60х4 мм, которые отличаются выработкой 4,4 вольт с 90 мА;
- для управления понадобятся 4 резистора МЛТ 20 кОм;
- транзисторы КТ503;
- стеклянный элемент в качестве плафона;
- основание из ПВХ.
Все описанные выше элементы будут располагаться на одной плате, которую можно спаять самостоятельно. Чтобы упростить процесс в радиомагазинах можно найти универсальные платы, которые позволят быстрее приступить к работе над светодиодным фонариком.
Для создания схемы необходимо запастись многожильным проводом из меди, который позволит расчертить электрические дорожки.
Максимально в одну схему можно включить 4 фонарика. При грамотной сборке этот светильник будет работать гораздо дольше покупного.
Для сборки светодиодного фонаря нужно будет не только подобрать подходящие материалы, но и позаботиться об инструментах:
- сверле;
- канцелярском ноже;
- паяльнике с припоем;
- карандаше.
Какой фонарь лучше выбрать для сада
Принцип работы фонаря на солнечной батарее прост: в течение дня они накапливают солнечную энергию в батарее, в темное время суток выдают ток и питают лампочки. Подобрать оптимальную модель для своего сада или дачи позволят рекомендации специалистов, о которых расскажем далее.
Тип устройства
Уличные фонари бывают разных видов.
- Настенные. Крепятся стационарно: над окном, на фасадах, двери или другой входной группе. Красиво и эффективно подсвечивают дом, но несут мало пользы для освещения пространства вокруг. Также требуют размещения только на солнечной стороне.
- Грунтовые. Встраиваются прямо в грунт. Практичны, решают большинство задач по освещению, служат украшением ландшафта. Из минусов – не подходят для общественных мест, необходима установка антивандальных винтов.
- Парковые. Отличаются повышенной надежностью конструкции, влагостойкостью. Могут работать несколько дней без солнечной энергии. Из минусов – тяжелые, габаритные.
- Газонные. Самые простые, компактные. Не требуют особых навыков при установке. Также служат украшением дорожек, клумб. Светодиоды внутри конструкции потребляют мало энергии, однако быстро перегорают.
Перед покупкой определитесь, какая разновидность фонарей подходит саду, выполнит ли она поставленную задачу.
Дизайн, тип корпуса
Лучший материал – алюминий. Отличается легкостью, морозоустойчивостью. Пластик тоже легкий, однако может не выдержать низкие температуры. Из нержавеющей стали чаще всего делают фонари, предназначенные для общественных мест. По форме фонарики бывают трех типов.
- Шаровидные. Подходят для освещения двора, крыльца, веранды, другой входной группы.
- Конусообразные, прямоугольные. Подходят для эстетической подсветки фасада дома, беседки, веранды.
- Цилиндрические. Красиво смотрятся на газонах, садовых дорожках, въездах.
Степень защиты
Обозначается буквами IP и цифрами, соответствующими тому или иному уровню защиты от пыли, влаги. Оптимальный параметр наблюдается в моделях с показателями IP от 44 и выше.
Емкость аккумулятора
Не всегда одной батареи хватает питать лампочку всю ночь. Для этого случая устанавливают дополнительный аккумулятор. Однако не спешите приобретать дорогую модель с увеличенной емкостью батареи. Если вы проживаете в регионе, где больше пасмурных дней, чем солнечных, аккумулятору просто неоткуда будет брать энергию. Переплата станет неоправданной.
Датчик движения
Полезная функция, позволяющая экономить заряд батареи. Лампочка включается только тогда, когда между движущимся объектом и датчиком будет определенное расстояние. Подобные модели обычно устанавливают на садовые дорожки, входную группу или при въезде в гараж.
Критерии выбора
Выбор светодиодного фонаря на солнечной батарее с датчиком движения определяется в первую очередь его назначением.
Сфера использования:
- освещение улиц и тротуаров, а также дворов, автомобильных дорог и пр. (специальные мощные прожекторы);
- подсвечивание фасадов домов и исторических памятников (архитектурные светильники);
- подсветка отдельных зон в парках, скверах и на приусадебных участках (ландшафтные светильники).
Кроме функционального назначения немаловажное значение имеют:
- мощность светового потока;
- угол рассеивания света;
- внешний вид и конструктивные особенности светильника.
От условий использования зависят основные параметры беспроводного светильника:
- степень защиты;
- сила светового потока;
- мощность света.
Для светильников на солнечных батареях, предназначенных для установки на открытом воздухе, степень защиты согласно международному стандарту IEC-952 должна быть не менее IP64:
- 6 – полная защита корпуса от попадания пыли и какого-либо (даже случайного) проникновения внутрь;
- 4 – защита внутреннего содержимого корпуса от попадания капель и брызг, падающих под любым углом.
Расчет технических параметров
Основными техническими параметрами светильника на солнечной батарее являются мощность светового потока (измеряется в люменах) и зависящий от него уровень освещенности (измеряется в люксах).
Мощность светового потока и уровень освещенности объекта рассчитываются по формулам Ф = Е х S или Е = Ф/S, где:
- Ф – мощность светового потока, лм;
- Е – освещенность, лк
- S – освещаемая площадь, м.кв.
При этом S = 3,14 h? х 2(1-cos a /2), где:
- h — расстояние от освещаемой поверхности до светильника, м;
- a — угол излучения света, градус.

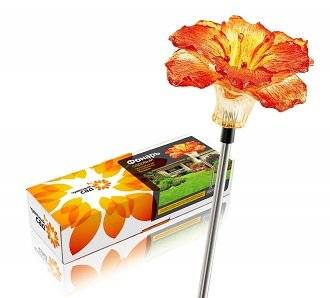

1 «Чудесный сад» 650-R «Цветок»
Данная модель станет оригинальным источником света и украшением садовой территории, гармонично подчеркивая окружающий ландшафт. Она выполнена из металла и износостойкого пластика, который способен длительное время выдерживать перепады дневной и ночной температур, ветер, пыль и влагу. Конструкция включает LED-патрон для одной светодиодной лампы.
Светильник имеет аккумулятор объемом 600 мАч, который обеспечивает непрерывную работу устройства в течение 8 часов. Наличие встроенного датчика света позволяет аппарату с наступлением сумерек включаться автоматически. Беспроводное приспособление легко устанавливается, отличается легким весом и разнообразием цветовой гаммы.
Плюсы и минусы приборов на солнечных батареях
Как и любые устройства, солярная светотехника имеет свои преимущества и недостатки, о которых лучше узнать заранее.
Достоинства аккумуляторных светильников
Главным плюсом подобных устройств является их экономичность: поскольку для функционирования изделий не требуется электричество, газ, керосин или иные источники энергии, расходы на освещение значительно снижаются.
Средства, затраченные на покупку солнечных фонарей, можно быстро вернуть за счет экономии на регулярных платежах за электричество
Помимо этого, к числу достоинств такой светотехники можно отнести:
- Экологичность. Применение солнечной энергии позволяет сократить расходование невозобновляемых природных ресурсов (природного газа, нефти, угля). К тому же осветительные приборы на солярных батареях не выделяют вредных веществ и не наносят вреда атмосфере Земли.
- Удобный монтаж. Благодаря автономной работе солнечные светильники не требуют подключения к проводам, установки кабеля, подсоединения к сети. Это обеспечивает комфортную эксплуатацию устройств, исключая аварийные ситуации, которые часто возникают из-за обрывов проводов.
- Мобильность. Фонари можно свободно перемещать внутри границ дачного участка или за его пределами.
- Полную безопасность в работе. Светильники, работающие от солнечных аккумуляторов, можно трогать, не опасаясь удара электротоком.
- Автоматический режим работы. Приборы не нуждаются в принудительном включении и выключении: при помощи контроллера свет зажигается сразу же с наступлением темноты и гаснет при появлении солнца.
- Большой выбор. Ассортимент осветительных устройств чрезвычайно велик. В продаже можно найти разнообразные модели, различающиеся по мощности, размерам, форме, дизайну, цвету.
Однако у подобной светотехники есть и свои минусы.
Недостатки осветительных приборов
К числу слабых мест подобных конструкций относится:
- Зависимость от активности солнца. Короткий световой день осенью либо зимой, а также пасмурная погода могут помещать фонарям добрать нужное количество солнечного света, из-за чего их заряда хватит лишь на небольшой срок (4-5 часов).
- Сложность ремонта. Аккумуляторы светильников не подлежат починке, из-за чего неисправные приборы чаще всего требуют замены.
Несмотря на то, что некоторые модели рассчитаны на работу в температурном промежутке от -50 до +50о С, зимой часто возможны сбои в работе аккумуляторов, собирающих и хранящих вырабатываемую гелиоустройствами энергию.

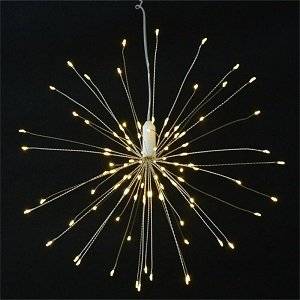

2 Star Trading Solar Фейерверк
Конструкция выглядит очень нежно и изящно. В нее встроено 90 миниатюрных лампочек, которые, как хрустальные капельки, искрятся в темноте теплым белым светом. В качестве материала в данной модели применялись металл и пластик. Изделие работает при разных погодных условиях, его уровень пылевлагозащиты составляет IP 44.
Несмотря на миниатюрность, приспособление получило размеры 45х26 см. В него встроена аккумуляторная батарея типа ААА, которая входит в комплект. Отличительной особенностью подвесного фонаря считается оснащение датчиком освещения, благодаря чему он автоматически при наступлении сумерек включается, а в утреннее время выключается. Такая модель подойдет для уличного оформления не только частных домовладений, но и летних террас кафе, ресторанов.
Виды светильников на солнечных батареях
Не трудно понять, почему приборы на солнечных батареях сейчас столь популярны. Конечно, здорово, что такое освещение позволяет не платить за электричество, но для многих главным плюсом все же является возможность монтировать светильники, не прокладывая проводку. Все что нужно – вынуть прибор из коробки и установить его, например, около дорожки. На большинстве моделей присутствуют датчики темноты, так что вам даже о включении света не нужно думать – все происходит автоматически.
Данная технология развивается очень быстро. Светильники на солнечных батареях выглядят все более привлекательными, их свечение становится ярче, а время бесперебойной работы при этом увеличивается. Чтобы понять какой прибор подойдет именно вам, необходимо ознакомиться с ассортиментом и основными видами.
- Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.
- Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.
- Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
- Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.
- Для подсветки фасада здания используют настенные солнечные светильники.
О назначении «солнечных» светильников
При покупке осветительных приборов для сада важно учесть, какую функцию они будут выполнять. Всего различают три группы освещения: декоративные, для дорожек и прожекторы
Декоративные светильники
Декоративные лампы придают приятное освещение вашему участку. Они отмечают конкретное место, их цель вовсе не связана с максимальной освещенностью территории. Из-за слабого светового излучения срок службы декоративной подсветки значительно превышает аналоги на солнечных батареях. Достаточно частое явление, когда декоративное освещение работает несколько ночей подряд, зарядившись в один яркий солнечный день.
Зарядка приборов происходит полноценно даже в пасмурную погоду. Обычно эти светильники испускают не белый, а желтый свет, некоторые модели даже способны мерцать и создавать эффект пламени. Благодаря желтому цвету, потребление электричества у таких светильников снижено. Помимо эстетической функции декоративные автономные светильники используются и для освещения потенциально опасных мест. Это зона хранения инструментов, область с декоративными элементами ландшафта и так далее. Светильники-декорации являются самыми доступными, отличаются сравнительно низкой стоимостью.

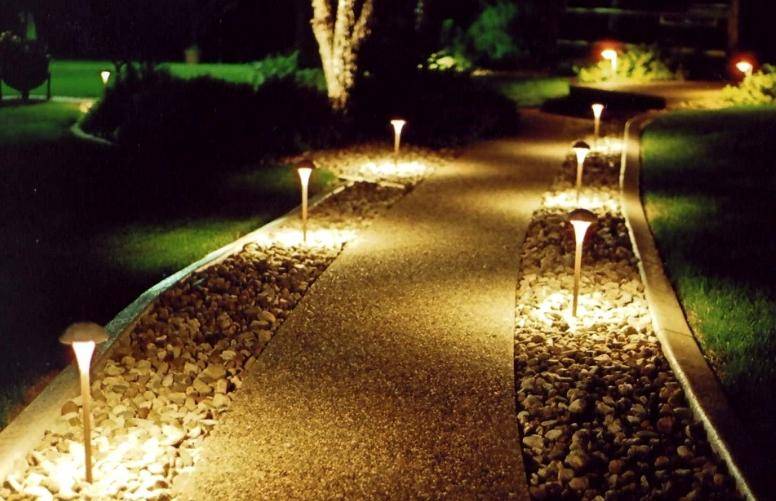

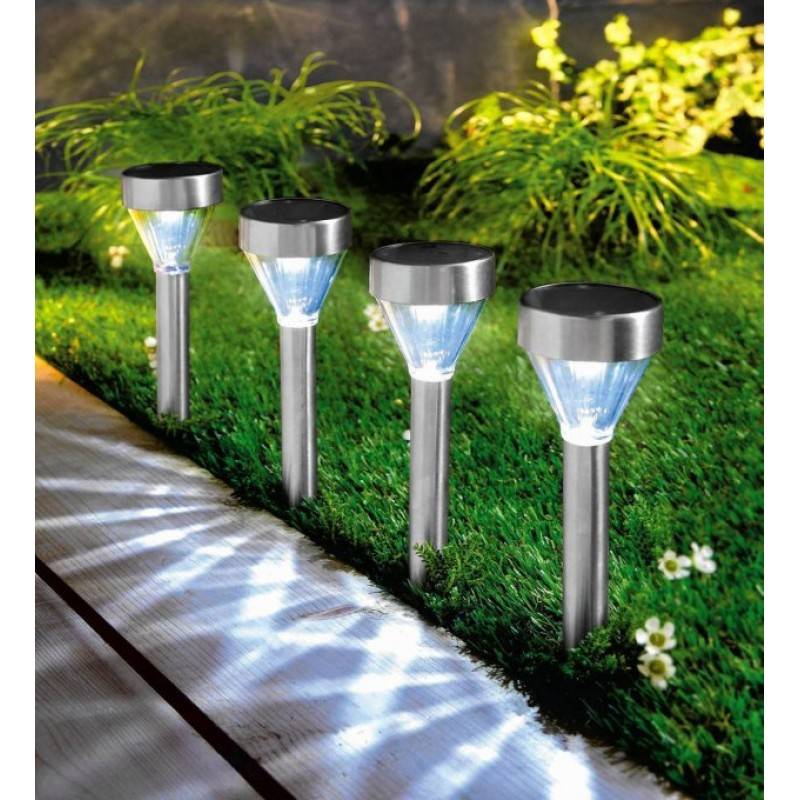

Светильники для дорожек
Эти светильники освещают дороги и тропы на участке. Таких приборов, как правило, требуется несколько вдоль всей дорожки. Такой подход позволяет максимально обезопасить путь. Существует несколько способов крепления: их можно подвесить, воткнуть в землю или же просто поставить на поверхность. Свет в таких приборах всегда направлен вниз.
Большинство моделей светильников для дорожек оборудовано ручными переключателями. Таким образом экономится заряд, а приборы используются только при необходимости. Самые удобные светильники оборудованы датчиками движения, которые включаются автоматически при приближении объекта к дорожке. Этот тип фонарей дает освещение средней мощности и относится к средней ценовой категории.

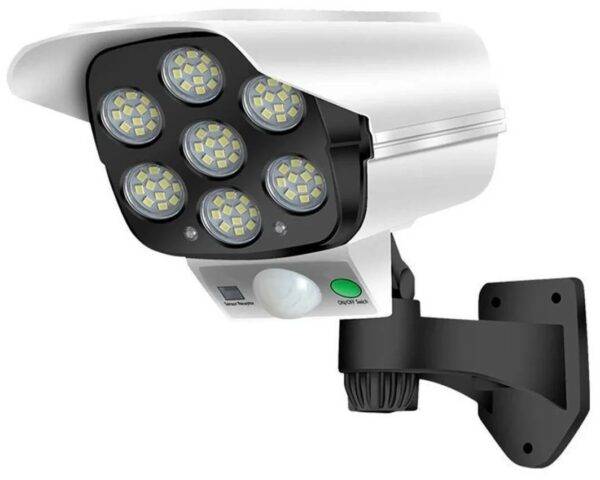

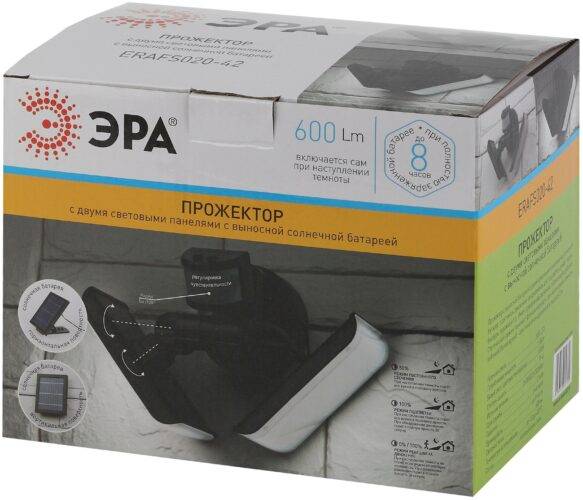

Прожекторы
Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого
Важно понимать, что большая мощность не подразумевает отдачу света, аналогичного характеристикам прожектора в 100 ватт. Максимальная мощность автономного прожектора напоминает 40-ваттную лампу накаливания, и этого вполне достаточно
Большинство приборов сконструировано таким образом, что их можно монтировать разными способами. Вы можете осветить прожекторами вход в дом, на участок или парковку. Как правило, именно эти лампы на солнечных батареях отличаются повышенной прочностью. Несомненно, все подобные светильники защищены от погодных условий и прямого солнечного света, но в данном случае уровень защиты гораздо выше. Особенности конструкции позволяют получить больше света при низких температурах.
Как можно улучшить готовую модель
Если купленные садовые светильники не работают как положено, или их характеристики не соответствуют заявленным, можно провести некоторые доработки. Они помогут улучшить конструкцию и обеспечат качественный свет:
- Если светильник дает тусклый свет, стоит разобрать его и убрать один из резисторов. На его место ставится перемычка, делать все надо аккуратно, чтобы не повредить другие узлы. Обычно этого достаточно, чтобы яркость возросла на порядок.
- Когда свет вначале яркий, но через короткий промежуток времени становится тусклым, а потом гаснет, нужно добавить резистор примерно на 50 кОм. Это позволит системе ярко светить как минимум на несколько часов больше.
- Еще одна типичная проблема – свет гаснет через несколько часов после наступления темноты. Чаще всего это происходит из-за того, что изготовитель сэкономил на аккумуляторной батарее и поставил вариант с маленькой емкостью. Нужно разобрать корпус и проверить номинал батареи, если он 600 мАч и меньше, поменять на модели от 1000 мАч или больше, все зависит от производительности солнечного модуля. Подбирать аккумулятор из расчета – 8 часов работы светодиодов плюс запас примерно в 30%.
- В некоторых моделях стоит один светодиод, что не дает качественного света. В этом случае нужно уточнить его мощность, после подобрать 3 диода, которые в сумме будут потреблять примерно столько же энергии и расположить их по периметру плафона под углом примерно в 120 градусов.
- Можно вместо стандартного светодиода впаять RGB-вариант и тогда свет будет переливающимся.
Устройство готовых светильников несложное, разобраться в нем не составит труда.
Чтобы экономить энергию и включать садовый светильник только тогда, когда это нужно, можно впаять в цепь небольшой выключатель.
2 Star Trading Solar Verona
Если вы хотите декорировать садовую территорию, веранду или беседку в традициях столетней давности, то изготовленный «под старину» фонарь придется как нельзя кстати. Изящный корпус из белого пластика дополнен специальной подставкой. За счет особой конструкции эту беспроводную модель можно как крепить на стену, так и использовать в качестве наземной или даже настольной.
Самый элегантный фонарь оснащен 24 светодиодными лампами с эффектом живого пламени. Он работает за счет питания от аккумуляторной батареи типа ААА, которая есть в наборе. Для экономии заряда в модели предусмотрен датчик света, позволяющий функционировать в автоматическом режиме. Изделие имеет среднюю для уличного ассортимента фонарей степень пылевлагозащиты IP 44. Основной его недостаток – высокая стоимость по сравнению с аналогичными моделями.

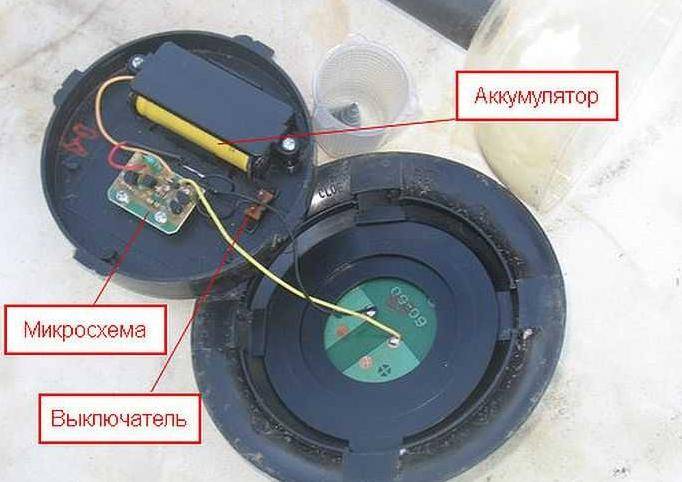

Устройство солнечного светильника
В первую очередь нужно разобраться, из каких частей состоит конструкция и как она работает. Садовые светильники имеют простое устройство, так как в них есть только то, что нужно:
- Корпус, внутри которого располагаются детали. Чаще всего это пластиковый кожух в верхней части, а нижняя сделана в виде сужающейся книзу стойки, чтобы ее можно было просто воткнуть в землю. Пластик атмосферостойкий и ударопрочный, поэтому не повреждается ультрафиолетовым излучением и не трескается при случайных ударах.
- Защитное стекло. Есть плоский элемент в верхней части и рассеиватель сбоку. Чаще всего материалом изготовления выступают полимеры, поэтому даже при разбивании на участке не будет опасных осколков.
- Солнечная батарея, обычно небольшой элемент площадью около 9 квадратных сантиметров. Качество может отличаться, поэтому и работают светильники по-разному. При выборе готового варианта нужно внимательно осмотреть поверхность панели, она должна быть идеально гладкой, без трещин и повреждений.
- Аккумулятор накапливает преобразуемую солнечной батареей энергию, чтобы в темное время обеспечить работу светильника. Емкость и конструкция могут отличаться, все зависит от цены изделия. При покупке можно уточнять этот момент, так как от него напрямую зависит время автономной работы.
- Светодиоды обеспечивают хорошее освещение при минимальном потреблении энергии. Количество зависит от яркости, обычно ставятся небольшие варианты, которые экономно расходуют электричество.
- Фоторезистор или датчик освещенности автоматически включает подсветку на участке в вечернее время. При уменьшении количества света в этом узле меняется сопротивление и загорается свет.
- Контрольная плата является соединяющим элементом, который связывает между собой все узлы и обеспечивает их работу.
Садовые светильники могут сделать участок намного уютнее.
Если нужен аккумулятор типа АА, можно купить самый дешевый садовый светильник. Оттуда можно извлечь аккумуляторную батарею и ее цена получится в разы дешевле, чем при покупке отдельно.
- Автономность: не нужно проводить проводку, делать проект и т.д. Можно просто поставить светильник в любом месте и он сразу начнет работать.
- Оборудование дает рассеянное освещение, которое не бьет по глазам, но обеспечивает хорошую видимость на участке в темное время.
- Не требуются уход и обслуживание. Достаточно несколько раз за сезон протереть пыль, чтобы солнечная батарея легче накапливала энергию, а свет лучше рассеивался.
- Светильники безопасны для детей и домашних животных. В них нет никаких вредных веществ и острых деталей.
В продаже есть очень много разнообразных моделей.
Кстати! Если остались корпуса от старых, сломанных садовых светильников, их можно использовать для изготовления самодельных вариантов. Это упростит работу.
Компоновка фонаря
Проводить работу нужно на столе, который хорошо освещен, а под рукой есть все необходимое. Может понадобиться пинцет, нож и другие инструменты. Также лучше иметь под рукой несколько проводов. Соединять части по схеме можно двумя способами:
- Использовать универсальную монтажную плату или сделать ее самостоятельно. В этом случае основные узлы будут скомпонованы в одном месте и надежно закреплены. Купить проще всего в магазинах радиоэлектроники, там есть варианты разного размера, поэтому подобрать несложно.
- Если платы под рукой нет, можно соединить детали навесным способом. У всех деталей ножки длинные, поэтому их можно соединять даже без использования проводов, но если нужно вынести какие-то детали подальше (например, вывести солнечную батарею наружу или выставить светодиоды), использовать медные провода в изоляции.
Продумайте расположение деталей заранее, разложите и примерьте их, чтобы понимать, как лучше соединить. На этом этапе можно внести поправки и избежать ошибок и сложностей.

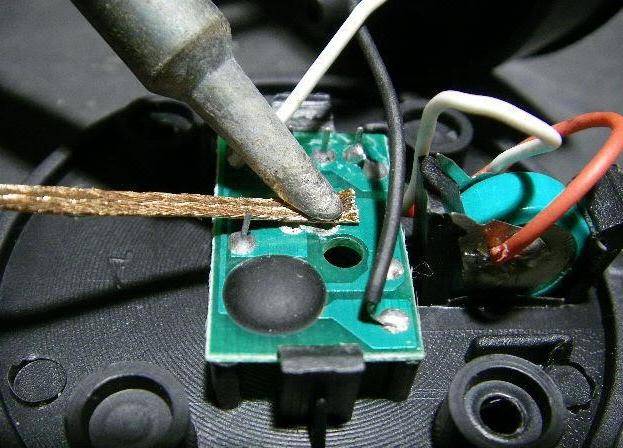

Плата используется во всех готовых светильниках.
Из чего сделать плафон и как собрать светильник
После выбора варианта компоновки нужно подобрать корпус, чтобы защитить изделия от атмосферных воздействий. Это может быть небольшая пластиковая емкость, которая плотно закрывается или стеклянная баночка с крышкой. Чтобы сделать светильник на солнечных батареях своими руками, нужно следовать инструкции:
- На выбранном плафоне (его верхней части) закрепить солнечную батарею. К ней должны быть прикреплены контакты, если их нет, впаивается контактная дорожка. Лучше всего приклеить на двухсторонний скотч, но сильно прижимать не надо. Контакты пропустить через крышку или другой элемент, предварительно сделав небольшие отверстия в подходящих местах. После того, как провода протянуты, отверстия заделать небольшим количеством атмосферостойкого герметика, влага не должна проникать внутрь.
- Внутри корпуса нужно закрепить отсек для аккумуляторной батареи, его проще всего приклеить на герметик или клеевой пистолет. Далее расположить все остальные детали по схеме, надежно соединяя их. Если в работе не используется печатная плата, можно закрепить небольшой кусок пенопласта и вставлять ножки электронных элементов в него, чтобы они хорошо зафиксировались.
- Светодиоды обычно располагают в нижней части. Если используется баночка, ничего особенно делать и не нужно. Но для повышения яркости можно собрать отражатель, используя толстую фольгу или компакт-диск, нарезанный на кусочки подходящего размера. Определить качество освещения сложно с первого раза, лучше попробовать разные варианты, чтобы подобрать тот, который будет светить лучше всего.
- Если используется непрозрачный плафон, то одну из его стенок или нижнюю часть нужно вырезать и вставить рассеиватель или кусок прозрачного пластика подходящего размера. Тут нужно исходить из ситуации и подбирать то, что есть под рукой. Можно использовать рассеиватели или стекла от старых светильников или фонариков. Чтобы закрепить элемент и сделать соединение водонепроницаемым, лучше использовать прозрачный герметик, стойкий к ультрафиолету.
- После соединения всех деталей схемы надо обязательно проверить ее работоспособность. Если все нормально, соединения нужно загерметизировать специальным карандашом или составом для контактов. Перед сборкой корпуса стоит прогреть его изнутри феном, чтобы убрать излишки влаги и предотвратить окислительные процессы внутри.
- Можно прикрепить к готовому светильнику ножку, чтобы втыкать его в землю в подходящем месте, а можно подвешивать его. Для этого снаружи проще всего сделать крючок или петельку.
Кстати! На зиму светильник лучше убирать в теплое помещение. Это продлит срок службы, так как при отрицательных температурах аккумуляторы намного быстрее теряют свои свойства. Плюс из-за морозов и оттепелей внутри образовывается конденсат, окисляющий контакты и со временем разрушающий их.

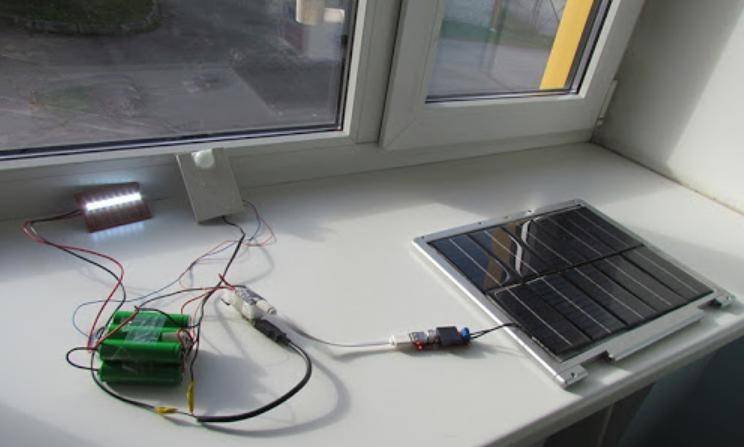

Проверка работы системы перед сборкой.
Видео: Изготовление уличного фонаря на солнечной батарее
Рейтинг лучших
Наиболее широкое распространение, в качестве накопителя электрической энергии, в солнечных светильниках, получили следующие виды аккумуляторов, это:
Цилиндрические, литий-железо-фосфатные (LiFePO4).
Данные устройства обладают высоким током разряда и взрывобезопасны.
Среди пользователей подобного типа аккумуляторов, популярностью пользуется серия Howell (Китай), отличающаяся целым рядом достоинств.
Эксплуатационные характеристики данной серии:
Рабочее напряжение – до 2,3 В;
Удельные:
- емкость – 100,0 – 120,0 Вт*ч/кг;
- энергия – 135,0 – 150,0 Вт*ч/л;
- мощность – от 2,0 до 4,5 кВт/кг;
Нагрузки:
- типовая – 30,0 *С;
- высокая – 50,0 *С;
- импульсная – до 100,0 *С.
Количество периодов заряд/разряд – до 2000;
Срок эксплуатации – от 3,0 до 5,0 лет;
Величина саморазряда – не более 0,3% в месяц;
Температурный режим – от — 20 *С до +60 *С;
Эффект памяти – отсутствует.
Никель-металл-гидридные (Ni-MH).
У устройств данного типа, электрод изготавливается из водородоадсорбирующего сплава, который способен поглощать водород. Данный тип отличается продолжительными сроками эксплуатации и способностью к длительному хранению.
Модели этой группы выпускается различных геометрических размеров (диаметр и длина) и с различными техническими характеристиками (емкость, ток заряда) и неизменным напряжением – 1,2 В. Все модели экологически безопасны для окружающей среды.
Никель-кадмиевые (NiCd).
Использование кадмия, в моделях этой типа, позволяет уменьшить габаритные размеры и весустройств, в сравнении с никель-металл-гидридными моделями, при том, что у них одинаковые графики разряда.
Эксплуатационные характеристики данной серии:
Рабочее напряжение – до 1,5 В;
Удельные:
- емкость – 30,0 – 40,0 Вт*ч/кг;
- энергия – 85,0 – 100,0 Вт*ч/л;
- мощность – 100 – 155 Вт/кг.
Нагрузки:
- типовая – 3,0 *С;
- высокая – 10,0 *С;
- импульсная нагрузка – до 25,0 *С;
Количество периодов заряд/разряд – до 500;
Срок эксплуатации – от 3,0 до 5,0 лет;
Величина саморазряда – 25,0% в месяц;
Температура эксплуатации – от — 20 *С до +60 *С;
Эффект памяти – присутствует.
Во сколько обойдутся детали
В дешевых китайских светильниках стоимостью около 500 руб. используется всего один светодиод, чего явно недостаточно. Более того, напряжение аккумулятора составляет 1,5 В, именно поэтому свет очень тусклый.
Чтобы не тратить время зря, рекомендуется собирать светильники с оптимальной конфигурацией, в которую входят:
| Элементы | Цена | Кол-во | Общая стоимость |
| Солнечные модули Eco-Source 52х19 мм | 675 руб. за 40 шт. (на 4 светильника) | 1 компл. | 675,00 руб. |
| Аккумулятор SONY HR03 (1,2 В 4300 мАч) | 885 руб. за 12 шт. (на 4 светильника) | 1 компл. | 885,00 руб. |
| Светодиоды BL-L513UWC | 10 руб./шт. | 12 шт. | 120,00 руб. |
| Резистор СF-100 (1 Вт 33 Ом) | 1,8 руб./шт. | 12 шт. | 21,60 руб. |
| Транзистор 2N4403 | 6 руб./шт. | 4 шт. | 24,00 руб. |
| Диод 1N5391 | 2,5 руб./шт. | 4 шт. | 10,00 руб. |
| Резистор CF-100 (1 Вт 3,6 кОм) | 1,9 руб./шт. | 4 шт. | 7,60 руб. |
| Итого: | 1743,20 руб. |
Выходит, что для сборки одного качественного светильника нужно комплектующих примерно на 435 руб. Но из этих же деталей, докупив последние 3 позиции, можно сделать 12 аналогов дешевых китайских светильников.
Список нужных деталей
В этом перечне всего 7 элементов, большую часть деталей можно найти в магазине радиоэлектроники. Но чтобы сэкономить, можно заказать комплектующие через “Алиэкспресс” или другие подобные сайты. Главное – подбирать все детали по маркировке, чтобы в итоге получилась работоспособная конструкция:
- Резистор на 3,6 кОм.
- Резисторы на 33 Ом (зависит от количества и мощности светодиодов).
- Диод 1N5391 или аналоги (есть как импортные, так и отечественные варианты).
- Транзистор 2N4403 (могут быть другие виды с подходящими характеристиками).
- Аккумуляторная батарея на 3,6 В. Лучше подбирать литий-ионные, так как никель-кадмиевые не отличаются надежностью.
- Солнечная фотопанель, лучше всего подойдут монокристаллические варианты как самые производительные и долговечные. Можно использовать и поликристаллические элементы. Главное – выбрать изделия сорта А или В, не брать варианты С и тем более D, так как они по характеристикам намного хуже, а срок службы меньше.
- Светодиоды. Можно использовать 1 элемент на 3 Вт, но лучше взять 3 штуки мощностью 1 Вт. В этом случае хорошо использовать DIP-диоды, так как они лучше работают в условиях открытого воздуха, чем SMD.
Детали, которые необходимо иметь под рукой при сборке садового светильника.
Стоит заранее определить, в каком корпусе скомпоновать все узлы. Подойдут любые варианты, которые обеспечат удобное расположение деталей. Также надо приобрести паяльник и все материалы для пайки, если их нет под рукой.
Лучшие настенные фонари для сада с солнечной батареей
Позволяют эффектно освещать фасады домов, заборы, двери. Возможность размещать устройства на значительной высоте делает их популярными на рынке.
1. ЭРА Фасадный светильник ERAFS020-42 светодиодный
Способен «подстроиться» под каждого благодаря поворотным панелям. Такая конструкция позволит регулировать направление света индивидуально. Чаще всего устанавливается вдоль стен дома, на террасе, беседках или гараже. Источником света служат 50 светодиодов. Цветовая температура – холодная белая. Аккумулятор рассчитан на 8 часов автономной работы. Три режима: постоянное свечение, подсветка и датчик движения решают сразу несколько задач по благоустройству территории.
Преимущества:
- многофункциональный;
- мощная батарея;
- хорошая площадь освещения;
- можно настраивать направление света;
- высокая степень защиты от погодных проявлений.
Недостатки:
не выявлены.
2. Haifish Уличный фонарь на солнечной батарее
По внешнему виду напоминает видеокамеру, поэтому вполне способен напугать непрошенных гостей. Однако главная особенность – много функций по демократичной цене. Здесь можно менять угол направления свечения, настраивать разные режимы работы при помощи пульта ДУ и экономить заряд батареи за счет датчика движения. Время зарядки составляет 8 часов. Чувствительность к свету предотвращает внезапное включение устройства, даже в пасмурную погоду.
Преимущества:
- соотношение цены и качества;
- три режима работы;
- дистанционное управление;
- датчик движения;
- легко устанавливать, перемещать при необходимости.
Недостатки:
не выявлены.
3. BRADEX Светильник уличный TD 0404 2 Вт
Этот диодный уличный фонарь выполнен в стиле хай-тек. Предназначен для освещения фасадов домов, гаражей. Отсутствие проводов и автономность батареи до 8 часов позволяют брать устройство в путешествия, кемпинг. Высокая степень защиты пластиковых элементов
IP55 подходит для регионов с переменчивой погодой.
Преимущества:
- нестандартная форма плафона;
- датчик освещенности;
- высокий уровень пылевлагозащиты;
- компактный, легкий.
Недостатки:
дизайн на любителя.
Заключение
Создать светодиодный фонарик для садового участка можно своими руками из подручных средств. Следует заранее подготовить все составные части будущей схемы и материалы, которые позволят сделать полноценный осветительный прибор на основе солнечного света.
Работу себе получится облегчить, если приобрести готовую плату, но в бюджетном варианте ее можно создать самостоятельно
Важно соблюдать технику безопасности при проведении работ по сверлению и пайке. Для исключения травм стоит пользоваться защитными перчатками и очками
Светодиодный фонарик собирается по электронной схеме, а затем монтируется в стеклянную оболочку, которая рассевает и усиливает свечение. Затраты на светодиодный фонарик могут быть минимальными, если использовать дешевые материалы. Дорогой светодиод прослужит долго, независимо от условий эксплуатации.
