Освещение – важное условия для работы и комфорта человека. Долгое время применялись в качестве источников света лампы накаливания, потом люминесцентные лампы, для мощных прожекторов и фонарей использовали галогеновые лампы, ДРЛ и ДНаТ

В XXI веке произошла смена поколений осветительных приборов, и рынок более чем на половину занимают светодиодные светильники, их часто называют на зарубежный манер LED-светильниками или лампами. В зависимости от конструкции и мощности они представляют собой либо светодиодные COB-матрицы, либо сборки из отдельных светодиодов .

Разновидности светодиодов

Первые LED-светильники и лампы строились на базе 5-мм выводных светодиодов . Они не отличались высокой энергоэффективностью, ценой и надежностью, но это была первая ступень в развитии нового источника света. Долгое время такие светодиоды применялись в качестве индикаторов бытовой и промышленной технике и в качестве излучателей для носимых фонариков.

Позже их заменили светодиоды выполненные в безвыводных корпусах, так называемые SMD (surface mounted device, рус. приборы для поверхностного монтажа).

Если 5 мм светодиоды монтировались в плату через отверстия, то SMD запаиваются прямо на поверхность платы, что ускоряет их сборку и снижает стоимость светильника. У них вместо ножек расположены контактные металлические площадки, от 2 и более штук, в зависимости от количества цветов и кристаллов в одном корпусе.

В общем случае выделяют три типа светодиодов:

1. Выводные (3, 5, 10 мм – диаметр колбы и прочие).

2. SMD (их разнообразие мы рассмотрим в этой статье).

3. COB светодиоды – это матрицы из кристаллов расположенных на плате под единым слоем люминофора. Расшифровывается, как Chip-On-Board, рус. чипы на плате. Их внешний вид на рисунке выше.

СМД светодиоды используют в лампах с различными цоколями , прожекторах, светодиодных лентах, настольных LED-лампах и прочих осветительных приборах.

Характеристики SMD светодиодов

Изначально наибольшую популярность получили модели светодиодов 3528 и 5050, сейчас они встречаются в основном на светодиодных лентах , в светильниках их практически не применяют, отдавая предпочтение 5630 светодиодам и другим современным моделям.

SMD-светодиоды в своей маркировке содержат свои габаритные размеры – длину и ширину, при этом в оригинальных светодиодах в каждом из видов корпусов, независимо от того 3528 это или 5730 устанавливается свой тип светодиодного кристалла с особыми характеристиками.

К сожалению, китайские производители под видом современных 5730 не брезгуют продажей кристаллов 3528 в новом корпусе. В обзоре напряжение питания я указывать не буду, т.к. для всех белых светодиодов оно обычно лежит в пределах 2.8 – 3.4В.

SMD3528 технические характеристики

Светодиоды 3528 представляют собой что-то вроде аналога стандартного 5-мм светодиода, но в SMD корпусе. Имеют характеристики:

ток – 20 мА;

мощность – 0.06 Вт;

световой поток – 5-7 лм;

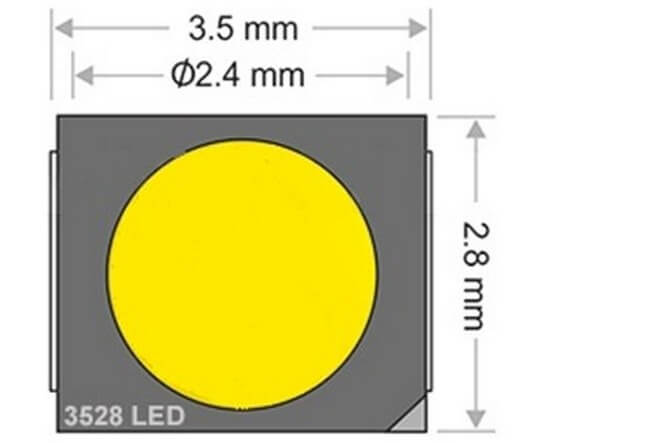

габариты – 3.5х2.8х1.4 мм;

температура до 80 °C;

на лицевой части корпуса есть срез – с этой стороны катод (минус).

В светодиодных лентах устанавливаются в количестве 30, 60, 120 шт/м, используются в основном для подсветки, реже для освещения, т.к. довольно слабые. Лента 120 шт/м из 3528 потребляет 9.6 Вт/м.

SMD5050 технические характеристики

Светодиод 5050 содержит в своем корпусе три таких же кристаллах, как и в 3528, значит он в три раза мощнее.

Конструктивное исполнение весьма интересно: на его «пузе» вы увидите 6 выводов, это и есть аноды и катоды по одной паре с каждого кристалла.

Подключение

При подключении светодиода нужно учесть, что катодный вывод определяется по срезу угла корпуса, как показано ниже.

Общие рекомендации по подключению SMD 3528 к источнику питания проиллюстрированы ниже. Максимальная долговечность работы будет достигнута, если подключать каждую цепочку последовательно через токоограничивающий резистор.

Максимальное количество включенных последовательно LED можно определить как

где Uпит  — напряжение питания,

Uпад – падение напряжения на диоде.

Поскольку  Uпад для 3528 составляет около 3 В, при питании 12 В можно включить до 3 светодиодов. Если включить больше, они не будут работать в полную мощность.

Номинал резистора зависит от напряжения питания, падения напряжения на диодах, потребляемого ими тока и их количества:

где N  — количество последовательно соединенных LED,

Iпр – номинальный ток светодиода, составляющий порядка 25 мА для SMD 3528.

Для рассматриваемого случая номинал резистора в каждой цепи должен быть равен 120 Ом.

В тех случаях, когда расчетное сопротивление на практике получить нельзя, выбирают наиболее близкий номинал округлением в большую сторону.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой. Технические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:

прямой ток (IF) – 30 мА; прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА; мощность, рассеиваемая корпусом (PD) – 100 мВт; обратное напряжение (UR) – 5В; диапазон рабочих температур (TOPR) – (-40/+65)°C; температура пайки, не более трёх секунд (TSLD) — 300°C. Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:. Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

• прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
• световой поток (Ф) – 7–7,5 лм;
• угол рассеивания — 120°;
• индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
• сопротивление перехода кристалл/подложка – 6 Вт/°C;
• обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока. Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения. Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ?2.8В кристалл перестаёт излучать свет, а при VF ?3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды. На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight. Наглядным примером качественных SMD 3528 является продукция . Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Обзор всех SMD светодиодов. Краткий обзор-сравнение SMD светодиодов: 3528, 1210, 5050, 5060, 2835, 5630, 5730, 7020, 3014, 3020

Светодиоды для поверхностного монтажа (SMD) широко используются в лентах, линейках и лампах. Рассмотрим наиболее популярные в настоящее время.

Чип 3528 , или 1210 в дюймовом измерении создан по образу и подобию классического 5 миллиметрового 20 миллиамперного светодиода мощностью 0,06 Вт. По современным меркам этот, разработанный достаточно давно, светодиод считается слабым и не очень эффективным. Лента с 60 и 120 диодами на метр потребляют 4,8 и 9,6 ватта соответственно и используются для декоративной подсветки. Встречаются в продаже ленты с 240 диодами на метр – как правило на 24 вольта мощностью 19,2 ватта. Также светодиод 3528 часто используют в дешевых лампах и разнообразных светильников.

Чип 5050 , также маркируемый с учетом длины выводов как 5055 или 5060 представляет собой три кристалла 3528 в одном корпусе. Каждый кристалл снабжен отдельным выводом, что позволяет более гибко управлять освещенностью или цветами в RGB варианте. Лента с 30 диодами на метр используется для декоративной подсветки, поскольку не намного мощнее бюджетной 3528. 60 диодная 14 ваттная лента уже может использоваться для локального освещения.

Чипы 3014 и 3020 относительно новые разработки. При мощности сопоставимой с 3528 имеют лучшую эффективность и теплоотводящую способность. Качественные светодиоды работают хорошо, а вот дешевые, по отзывам некоторых покупателей, могут быстро деградировать со временем. В настоящее время не очень распространены.

Чип 2835 похож на 3528 только размерами – смотрите не перепутайте! Это современный эффективный диод по мощности примерно равный 5050. На рынке представлен лентами плотностью 60 и 120 светодиодов на метр. Часто используется в мощных линейках и лампах.

Чипы 5630 и 5730 ещё более мощные современные светодиоды мощностью 0,5 Ватта. Наиболее распространены ленты плотностью 60 диодов на метр.

Чип 7020 современный, достаточно редкий, продается в основном на алюминиевых линейках 50 см 36 диодов.

Небольшая сравнительная таблица:

Параметры и характеристики видов

Светодиоды SMD 3528  изготавливаются на основе  InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат). У большинства кристаллов этого типа индекс передачи цвета 60-80 Ra, а диапазон цветовой температуры 3000-7500 К. Это выше чем у более крупных SMD 5328. Световой поток генерируется от 5 до 11 Лм.

Светоотдача составляет 40 Лм/Вт, что делает эти LED крайне эффективными для освещения небольших областей. Никакого теплоотвода не предусмотрено, так как кристаллы неплохо справляются с повышенными температурами.  Угол рассеивания составляет 90 градусов, а область светоизлучения 4-5 мм.

Стоит отметить, что итоговая яркость света очень сильно зависит от температуры. Эксплуатация при температурах от +60 способна снизить яркость на 10%, а превышение границы в 80% станет причиной снижения яркости на 25%

Это одна из причин, почему полупроводниковым приборам важно охлаждение

При производстве изделия подвергаются бинированию – установке бин-кода, определяющего цветность, температуру и координаты освещения. Некоторые производители сопровождают свои товары специальными диаграммами цветности.

В процессе работы рассеиваемая мощность составляет 100 мВт, при прямом напряжении около 3 В. Устройства функционируют с током, не превышающим 25 А.

Ниже перечислены технические характеристики  светодиодов SMD 3528 с разными цветовыми гаммами. Для удобства представлены графики рабочих значений.

Красный светодиод

Красный свет

Технические характеристики красного светодиода:

Характеристики красного светодиода

Вольт-амперная характеристика красных диодов:

ВАХ красных светодиодов

Желтый светодиод

Желтый свет

Технические характеристики желтого LED:

Характеристики желтого светодиода

Вольт-амперная характеристика желтых диодов:

ВАХ желтых светодиодов

Зеленый

Зеленый свет

Технические характеристики зеленого LED:

Характеристики зеленого светодиода

Вольт-амперная характеристика зеленых диодов:

ВАХ зеленых светодиодов

Синий

Синий свет

Технические характеристики синего диода:

Характеристики синего LED

Вольт-амперная характеристика синих диодов:

ВАХ синих светодиодов

Белый

Белый свет

Технические характеристики белого диода:

Характеристики белого светодиода

Вольт-амперная характеристика белых диодов:

ВАХ белых светодиодов

Белые СМД представлены на рынке двумя разновидностями:

• холодный свет;
• теплый свет.

Отличия заключаются в составе спектра излучения.

Особенности светодиодных лент на led 2835

Светодиодная лента на основе диодов СДМ размером 2,8 на 3,5 мм хаpaктеризуется рядом достоинств:

1. Светодиоды типа smd 2835 внешне похожи на аналог 3528, но при этом обладают лучшими параметрами. Они имеют более плоскую форму. Высота всего 0,8 мм. Это дает возможность расширить сферу их применения.
2. Меньший нагрев led-элементов, обусловленный лучшим прижатием их к основанию.
3. Качественная двухслойная плата шириной в 1 сантиметр обеспечивает высокие показатели электропроводности ленты и теплоотдачу.
4. Хорошие эксплуатационные хаpaктеристики.
5. В продаже распространены светодиоды различных цветов – красные, синие, зеленые и проч.
6. По температуре свечения led-элементы могут быть теплыми, холодными и нейтральными.

Среди минусов лент на основе 2835 smd led выделяются следующие особенности:

1. Монтаж допустим только на хорошо отводящее тепло основание.
2. Подключение, включение возможно только через схему, в котором есть блок питания.
3. Кристаллы могут светиться только одним заданным светом, многоцветных 2835 не существует.

По плотности расположения led-элементов ленты различаются на два популярных вида – 60 и 120 единиц на один метр. Минимальный отрезок по линии составляет 5 см. В нем расположено всего три светодиода модификации 2835 smd. Светодиодная полоска со 120 элементами фактически может использоваться в качестве полноценной альтернативы люстрам, плафонам и другим бытовым светильникам. При этом свет будет достаточно ярким и без раздражающих эффектов – мерцания и неравномерности.

Светодиодные ленты SMD 3528 — характеристики и виды

Конструктивно любая светодиодная лента (СЛ) представляет собой гибкую пластиковую основу с токопроводящими дорожками, на которые установлены светодиоды того или иного типа с токоограничивающими резисторами.

На фото хорошо видно, что лента разделена на группы по 3 светодиода и по одному токоограничивающему резистору – общему для всей группы. Каждая группа рассчитана на питание 12 В, и все они соединены параллельно, образуя длинную ленту.

При необходимости укоротить ленту до нужной длины мы просто отрезаем нужное количество групп (место разреза отмечено пикрограммками ножниц) и подключаем отрезок все к тем же 12 В, соблюдая полярность

Поскольку лента на фото изображена монохромной (неважно, какого цвета), то она имеет всего два пятачка для подачи напряжения: подали – все светодиоды загорелись

Если у нас лента 3528 RGB, то пятачков будет 4: один общий, трое остальных отвечают за группу светодиодов своего цвета. Сами же диоды расположены поочередно: красный, синий, зеленый, красный, синий и т. д. Подавая на соответствующий пятачок напряжение, мы можем заставить светиться только светодиоды конкретного цвета.

В зависимости от необходимой удельной мощности плотность расположения диодов на одном метре может различаться. Наиболее популярная плотность для серии SMD 3528 – 240, 120 или 60 светодиодов на метр.

Расположение светодиодов на лентах SMD3528 240, 120 и 60 led

Вполне очевидно, что создаваемый одним метром ленты первого типа световой поток будет вдвое выше светового потока второй и вчетверо выше третьей. Это необходимо учитывать при выборе ленты, перед покупкой прочитав сопроводительную документацию. Ориентироваться в выборе можно как на создаваемый одним метром ленты световой поток, так и на потребляемую метром мощность.

Степень защиты

И последняя, очень важная характеристика любой светодиодной ленты – степень ее защиты от окружающей среды.

Наиболее распространенная и бюджетная будет иметь класс IP20 (защита от проникновения предметов размерами больше 12 мм). То есть она практически не защищена ни от пыли, ни от влаги. Припаяли детальки, да так все и оставили. Вполне очевидно, что эту ленту можно использовать только в закрытых сухих помещениях или встраивать в корпус с нужным классом защиты. Отличить ее от защищенных вариантов несложно даже визуально.

Если мы собираемся организовывать подсветку, скажем, в гараже или в ванной, то придется выбрать влагозащищенную ленту, покрытую силиконом с IP65 (полная защита от пыли и струй воды с любого направления.) Подойдет она и для ландшафтной подсветки, так как может работать под дождем.

Ну и, наконец, если лента у нас будет работать в воде, скажем, подсвечивать бассейн, то должна быть в силиконовом рукаве или полностью влита в силикон. Степень защиты таких лент – IP67 (кратковременное погружение в воду на глубину 1 м) или IP68 (постоянное погружение) в зависимости от материалов и исполнения.

Об отличиях нашей ленты от SMD 5050 и лент других типов говорить смысла нет – они те же, что и у светодиодов конкретного типа. А этот вопрос мы уже разобрали.

На этом беседу о светодиодах SMD 3528 и светодиодной ленте, собранной на базе этих полупроводников, можно закончить. Теперь мы знаем их характеристики и всегда сможем выбрать подходящие для наших целей.

0%

Какое питание будет у конструкции?

Аккумулятор достаточно большой емкости

Батарейки

От сети 220В.

Бортовая сеть автомобиля

Миниатюрные аккумуляторы

Для каких целей ты собираешь конструкцию?

Общее освещение.

Декоративная белая подсветка.

Локальное освещение

Дежурный свет

Декоративная цветная подсветка.

Предполагаемые габариты конструкции

Габариты НЕ имеют значения

Миниатюрная

Компактная

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

  Перепройти тест!

Предыдущая
СветодиодыПараметры и технические характеристики светодиодов типоразмера SMD 3014
Следующая
СветодиодыСветодиоды серии smd 5630 – технические характеристики и виды использования

Спасибо, помогло!Не помогло

Как правильно паять

На производстве точечное паяние не практикуется, только сразу весь комплект. Дома такой возможности нет, поэтому можно воспользоваться паяльником с учетом следующего:

• температура жала не выше 300°;
• температура корпуса в момент спайки до 260°;
• время контакта – 7-9 секунд;
• до того, как начать работу, определяют полярность.

Кто-то пытается соединить лед элементы феном, но честно скажем, затея не самая удачная, тем более, что придется искать низкотемпературную паяльную пасту. Слишком большая зона покрытия, паяльник в этом случае срабатывает более ювелирно.

В заключение отметим, что хотя по характеристикам диоды smd 5050 и уступают современным образцам, их не снимают с производства. Уже нет лам и светильников на их основе, в основном производстве перешло на выпуск светодиодных лент с такими элементами. Они показывают хороший технически и энергетический результат, поэтому и остаются востребованными и популярными в бытовой и развлекательной сфере.

ВИДЕО: Как паять мелкие светодиоды

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

Лазерные диоды

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10?. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

Лазерные диоды

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

3528 светодиод. Светодиоды SMD 3528 и их характеристики

6773

SMD 3528 являются первым поколением сверхъярких светодиодов, на основе которых стали производить первые LED-ленты. В статье объясняется, что это такое, какие бывают разновидности, где и как используется. Подробно описываются технические характеристики диодов, их особенности конструкции, схемы подключения, плюсы и минусы, а также как правильно выбрать продукцию.

Что это такое

Светодиод – это полупроводниковый источник света, который излучает свет при прохождении через него тока. Электроны в полупроводнике рекомбинируют с электронными дырками, выделяя энергию в виде фотонов. Такой эффект называется электролюминесценцией. Цвет свечения (соответствующий энергии фотонов) определяется энергией, необходимой электронам для пересечения запрещенной зоны полупроводника.

Белый свет получается с использованием нескольких полупроводников или слоя светоизлучающего люминофора (вещество, которое преобразовывает получаемую энергию в световое излучение). SMD (surface-mount device) – это устройства, предназначенные для поверхностного монтажа SMT (surface-mount technology). SMT – метод производства электронных схем, в котором компоненты монтируются или размещаются непосредственно на поверхности печатных плат. Электронное устройство, сделанное таким образом, называется устройством поверхностного монтажа.

В промышленной сфере эта технология в значительной степени заменила метод конструирования сквозных отверстий, который заключался в установке компонентов с помощью проволочных выводов в отверстия на плате.

Где и как используется

На основе светодиодов 3528 изготавливаются LED-ленты. Также они применяются в качестве индикаторов разнообразных приборов, дорожных знаках, подсветке спальни, кухни, прихожей. Активно используются для подсветки архитектурных объектов, музейных стендов, а также рекламных вывесок и витрин. Вместе со  в освещение вносится разнообразие и качество.

Особенности конструкции

• SMD 3528 LED изготавливается в форме прямоугольника с таким соотношениями сторон: 3.5 мм на 2.8 мм.
• Высота 1.4 мм. По два контакта видно с каждой из диаметрально противоположных сторон.
• Линза, которую используют при производстве, – прозрачная.
• Со стороны катода на корпусе виден срез (иначе ключ).
• Рабочая поверхность покрыта люминофором. Сама она круглой формы.

Технические характеристики SMD 3528

• Светоизлучающий кристалл изготовлен на основе InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат).
• Характеристика белых диодов 3528 (2800-7000К).
• Световой поток генерируется в диапазоне от 5 до 11 лм.
• Светоотдача составляет 40 лм/Вт.
• Теплоотвод отсутствует.
• Угол рассеивания 90.
• Область светоизлучения 4.5 мм.
• Рабочая температура от -40 до +85 градусов.
• Яркость сильно зависит от температуры.
• Активно используя светодиод при температуре + 65, вы можете снизить яркость более чем на 10%. При температуре +80 она снижается на 25%. Это одна из явных причин, по которой всем полупроводниковым устройствам необходимо высококачественное охлаждение. Все белые светодиоды, включая SMD 3528 подлежат бинированию. Это процесс сортировки по группам готовых светоизлучающих устройств при серийном производстве светодиодов. Бин-код указывается при маркировке. Он остаётся единым для всей партии продукции. По цветовой температуре и этому коду определяются точные координаты бина цветности. Бин цветности – три позиции букв и цифр, а бин светового потока – две. Для этого, например, в SMD 3528 datasheet каждый производитель указывает диаграмму цветности.
• Рассеиваемая мощность 100 мВт.
• Прямое напряжение 2.8-3 В.
• Максимальный рабочий ток 25А.

Количество диодов на один метр

Еще одной особенностью этой LED-ленты является количество светодиодов на погонный метр. Это количество определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.

Различные типы светодиодной ленты

В первых двух случаях все элементы размещаются в один ряд (А и Б). Если количество светодиодов на погонный метр равняется 180, то они размещаются в три ряда (В). При этом три диода одной группы размещаются поперек ленты.

Если число светодиодов равняется 240, то они размещаются в два ряда (Г). Одна неделимая частица насчитывает шесть диодов.

От количества диодов в погонном метре зависит и мощность LED-ленты SMD-3528. Мощность одного метра SMD-3528 с 60-ю диодами на метр составляет 4,8 ватта.

Что касается этой величины той ленты, которая имеет 120 диодов на метр, то она равняется 9,6 вата. Метр светодиодной ленты, на котором есть 240 диодов, характеризуется мощностью в 16,8 ватта.

Для того чтобы SMD-3528 могла использоваться в различных интерьерах и могла гармонизировать с различными дизайнерскими стилями, производители красят печатную плату в разный цвет. Так, печатная плата может быть:

• белой;
• черной;
• коричневой;
• желтой.

Все элементы (диоды, дорожки и резисторы) покрываются лаком

Здесь важно упомянуть о том, что SMD-3528 может покрываться также силиконом и герметизирующими веществами

Иными словами самая простая SMD-3528 не имеет защиты от воды. Те, которые покрываются силиконом (он наносится только на верхнюю часть), является частично защищенными от воды. Такая светодиодная лента 3528, на погонном метре которой может размещаться 60, 120 или 240 led, обозначается маркировкой IP65.

Также SMD-3528 может иметь сплошную герметизацию. Ее можно отличить благодаря маркировке IP67 и IP68.

Для того чтобы закрепление светодиодной ленты было легкой процедурой, производитель монтирует на нижнюю часть печатной платы клейкую ленту. Она обеспечивает надежное и длительное крепление.

Полезный совет: для того чтобы крепление было более надежным, поверхность объекта надо очищать и обезжиривать. Некоторые производители устанавливают некачественный двойной скотч.

Это может стать причиной преждевременного отклеивания. Для избегания этого сценария надо дополнительно использовать свой клей.

Примечательным фактом является то, что двойным скотчем не оснащаются только LED-лента SMD-3528 с обозначением IP67 и IP68.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
