Технология укладки мягкой кровли

Утепление мягкой кровли

Укладка утеплителя минваты проводится с наружной стороны. Первый слой листов утеплителя будет находиться между стропилами (перпендикулярно карнизу). Перед их укладкой потребуется выполнить черновую обшивку со стороны чердачного помещения. Оптимальная толщина слоя утеплителя для центрального региона России составляет около 15-20 см (2 листа утеплителя).

Далее проводится установка контрбруса 50x50 мм с шагом 60 см. Укладывается второй параллельный карнизу слой утеплителя (достаточно толщины в 5 см).

Такая двухуровневая укладка утеплителя практически полностью исключает мостики холода.

Поверх утеплителя закрепляется слой пародиффузионной мембраны. Такой “многослойный” монтаж мягкой кровли своими руками исключит попадание на минвату пыли, предотвратит скопление осадков на утеплителе.

Материал укладывается параллельно карнизу с нахлестом слоев в 10-15 см. Дополнительно за контур утеплния внизу должно выходить около 15-20 см мембраны. Крепится материал строительным степлером, стыки соединяются самоклеящейся лентой.

Правила укладки

На обустройстве крыш этим стройматериалом остановимся подробнее, так как он наиболее востребован, имеет ряд преимуществ. И освоить технологию монтирования кровли из мягкой черепицы можно самостоятельно.

Преимущества

К неоспоримым преимуществам можно отнести:

длительность эксплуатации (до полувека);
удобство монтажа;
возможность покрытия сложных конструкций;
экономичность расхода;
герметичность;
эластичность (может частично деформироваться без нарушения целостности);
обладает водоотталкивающими (не скапливает конденсат) и шумоизолирующими свойствами;
дополнительные характеристики: легкая, нескользкая и неэлектропроводная.

Хотя монтаж не рекомендуется проводить при температуре ниже +5 градусов, после окончания работ хорошо выдерживает высокие и низкие температуры, что дает возможность использовать это покрытие в регионах с разными климатическими условиями.

Последовательность монтажных работ

Сама укладка – процесс несложный, главное это грамотно обустроить основание.

Обратите внимание: мягкость стройматериала требует правильного обустройства обрешетки, которая будет основой и опорой. Для обрешетки подойдут:

Для обрешетки подойдут:

влагостойкая фанера категории ФСФ;
плиты ОСП (OSB-3);
доски обрезные хвойных пород.

В зависимости от конфигурации крыши определяется шаг стропил и обрешетки. Рекомендованные соотношения:

Советы профессионалов: обязательно оставьте между досками обрешетки расстояние (в среднем 5 миллиметров). Линейные расширения в результате смены климатических условий будут заполнять это пространство. При плотном подгоне досок обрешетки неизбежна деформация при возникновении таких расширений. До укладки листов обработайте стропила антисептиком, это увеличит срок эксплуатации. И проверьте, были ли обработаны доски/плиты огнебиозащитными составами.

После обустройства обрешетки позаботьтесь о вентиляции, обязательно уложите изоляционный ковер (лучше использовать те марки ковра, которые рекомендуют производители черепицы или их аналоги по качественным характеристикам). Это последний этап подготовки к монтажу кровельного покрытия. Подкладочный ковер укладывается с нахлестом и крепится гвоздями (шаг – 20 сантиметров).

Расходные материалы и инструменты

Для проведения монтажных работ потребуется:

сама черепица (гибкая и коньково-карнизная в нужном объеме);
подкладочный материал;
битумная мастика и герметик;
элементы: проходные, для укрепления торцевой части и карнизов, для вентиляции и обустройства системы сливов;
гвозди (кровельные с широкой шляпкой).

Из инструментов пригодятся:

ножницы по металлу и молоток;
кровельный нож;
мастерок для мастики;
при работе в условиях низких температур – строительный фен.

Расчет материалов можно доверить специалисту (например, продавцу-консультанту при покупке), использовать специальный калькулятор (некоторые производители предоставляют этот сервис на своих сайтах) или просчитать самостоятельно.

Укладка

На подготовленную обрешетку (с уложенным изоляционным ковром, смонтированными карнизами и доборами) укладка происходит следующим образом:

разметка: предварительная разметка поможет выравнивать листы по горизонтали и вертикали, это особенно актуально при обустройстве элементов крыши сложной конфигурации;
обустройство ендовы: необходимо покрыть ее специальным ендовным ковром, лучше — подобранным в соответствии с цветом черепицы;
технология монтажа гибкой черепицы: начинать нужно с карнизной, на которую (в центре карнизного свеса) укладывают первое полотно и крепят его гвоздями с шагом 4 – 6 сантиметров (в зависимости от угла наклона ската);
каждый последующий слой должен своими листками ложиться вровень с вырезами плиток предыдущего ряда;
заканчивается монтаж укладкой специальной коньково-карнизной черепицы так, чтобы каждый последующий элемент накрывал крепление предыдущего (для каждого используют по 4 гвоздя).

Эксплуатационные характеристики гибкой кровли

Параметры такие:

Битум начинает плавиться при температуре от 300 градусов.
Ковер из битума в один слой не превышает нагрузку по 5-8 кг на кв. м, ламинированный многослойный - 13 кг на кв. м, поэтому возводить усиленную стропильную систему не обязательно, в отличие от металлочерепицы.
Мягкая черепица экологична, безопасна для здоровья.
Битумная поверхность не является накопителем электростатики.
Низкая электропроводность минимизирует риск попадания молнии.
Битум обладает гидрофобным свойством - отталкивает влагу.
Плотное крепление к крыше делает материал устойчивым к любым ветровым нагрузкам.
Гибкая кровля пластична и защищает от ультрафиолета.

Обрешетка под мягкую черепицу

Послужить основной может стройматериал с твердой, ровной и гладкой структурой. К таким относятся влагостойкая фанера, доски обрезного или шпунтованного типов, ОСП-плиты. При этом допустимый уровень влажности до 20%.

При установке следует выставить стыки досок по отношению к опорам так, чтобы перекрывать от двух прогонов и больше. При этом просветы между досками не должны быть шире 10 мм. Минимальная толщина зазора между швами нижней обшивки – 2 мм, а при использовании обрезных досок – 5 мм. Зазоры нужны не только для вентиляции, но и для возможного расширения конструкции под воздействием перепадов температур.

Подготовка обрешетки

Кровельный пирог

Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.

В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.

Утеплитель

Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.

Утепление крыши минеральной ватой.

Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.

Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток — повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.

Гидроизоляция

Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.

При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.

Вентиляционный зазор

Двухскатная крыша.

Мягкая битумная черепица — абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.

Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.

ОСП

Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.

Отделка плитами ОСП.

Подкладочный ковёр

Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.

Допустимый уклон крыши мягких кровель

Раньше мы узнали, что величина уклона мягкой кровли зависит от уровня выпавших осадков зимой, ветровых нагрузок и материала для изготовления защитного покрытия крыши. Для мягкой кровли минимальный уклон составляет 11 градусов. Далее узнаем, какие параметры будут оптимальным вариантом при покрытии крыши другими материалами:

Для профлиста 12 градусов с нахлёстом в одну волну. Если угол наклона увеличивают до 15 градусов или выше, то изделия совмещаются на две волны, что позволяет создать более надёжное крепление.
При использовании эврорубероида и других материалов на битумной основе угол уклона плоской кровли начинается с 2 градусов, но в этом случае придётся укладывать не менее 4 слоёв таких изделий. При повышении уклона до 15 градусов необходимо всего два слоя рулонных битумных материалов.
Ондулин имеет свои особенности, он изготовлен из плотного картона пропитанного битумом. При небольшом уклоне материал может промокать через продолжительное задержание снега на крыше, поэтому минимально допустимый угол, так же, как и у мягкой кровли должен быть не меньшим от 11 градусов.
Асбоцементные листы шифера или глиняная черепица укладывают на стропильную конструкцию с обрешёткой при минимальном угле уклона в 22 градуса. В данном случае необходимо правильно рассчитать кровлю, уменьшить промежутки между стропилами, жёстко зафиксировать каркас. Глиняная черепица и шифер, достаточно тяжёлые материалы с хорошей парусностью, их может запросто снять мощный порыв ветра.

Расчёт угла уклона мягкой кровли необходимо проводить на этапе проектирования. Это позволит увеличить срок эксплуатации крыши. Будьте внимательными, наклон стропил в градусах можно вычислить при помощи специальной таблицы в процентном соотношении высоты и длины заложения.

Подготовительные работы

Последовательность работ по обустройству кровли этим материалом сходна с принципами действий по монтажу других кровельных покрытий:

Подготовка всех необходимых инструментов.
Выбор мягкой черепицы.
Подготовка кровельного пространства.
Расчет материала.

Какие инструменты потребуются для работы с мягкой черепицей?

Пила
Строительный степлер
Уровень
Шуруповерт
Рулетка
Мел
Молоток
Строительный фен
Клей К-36
Мастика
Герметик
Кровельные гвозди и саморезы подходящей длины и диаметра для разных работ
Антиконденсатная пленка
Планки для оформления карнизов и фронтонов
Мягкая черепица
Пиломатериалы подходящего сечения
Подкладочный ковер
Ендовый ковер
Треугольные рейки из металла.

На что обратить внимание при выборе мягкой черепицы?

Чтобы выбрать качественный материал, руководствуйтесь следующими критериями:

Качество клеевой основы
Пластичность гонтов
Цветовая палитра одной партии
Форма гонтов (чем сложнее конфигурация гонтов, тем сложнее процесс монтажа).

Расчет материалов

Чтобы правильно рассчитать количество гонтов, учитывайте параметры выбранной модели и форму выпуска.

Ориентируйтесь на следующие стандартные показатели:

Ширина гонта — 1м
Высота зависит от конкретной модели, производителя, формы нарезки лепестков (средняя величина — 30-40 см)
В каждой упаковке оформляют от 2 до 4 м2 материала
Для конька, ендовы и торцов обычно существуют специальные детали, расфасованные в отдельную упаковку.

Уделите внимание и просчету количество крепежей. Существуют четкие рекомендации в этом отношении, регулируемые углом наклона крыши:

до 45 градусов используют 4 штуки на 1 гонт
свыше 45 градусов — 6шт./гонт.

Как правильно сделать монтаж подкладочного ковра?

Чтобы подкладочный ковер отвечал заданным требованиям к уровню защиты и надежности крепления, придерживайтесь следующих рекомендаций в процессе монтажа:

Раскатывайте полосами в направлении от конька — к карнизу или горизонтально вдоль линии свеса.
Каждую последующую полосу монтируйте нахлестом в 10-15 см в одном направлении.
Для большей прочности закрепите гвоздями с промежутком 20 см по краям.
Все места стыков обработайте мастикой, чтобы исключить нарушение герметичности.

Технология монтажа мягкой кровли своими руками

Очень важно, чтобы технология монтажа мягкой черепицы была максимально соблюдена еще на начальном этапе, заключающемся в проведении подготовительных работ

Устройство мягкой кровли

На начальном этапе монтажа крыши своими руками выполняется тщательная подготовка обрешетки, все элементы которой должны быть ровными, жестко закрепленными и сухими.

Как уже говорилось ранее, обрешетка должна быть выполнена всплошную, при этом зазор для организации вентиляции подкровельного пространства между ее элементами не должен быть меньше 5 см.

Правильное устройство вентиляции крыши обеспечит постоянный приток свежего воздуха, отвод влаги и сохранение конструктивных элементов от преждевременного изнашивания.

Для обустройства высококачественной крыши своими руками под кровельное покрытие должен быть уложен подкладочный ковер. Понятие «подкладочный ковер» включает в себя устройство паро-, тепло- и гидроизоляционных слоев, которые не позволят проникнуть в подкровельное пространство влаги и холодных воздушных массам.

Для того, чтобы в будущем крыша, сделанная своими руками, могла справиться с возложенной на нее функцией, должен быть правильно уложен подкладочный ковер.

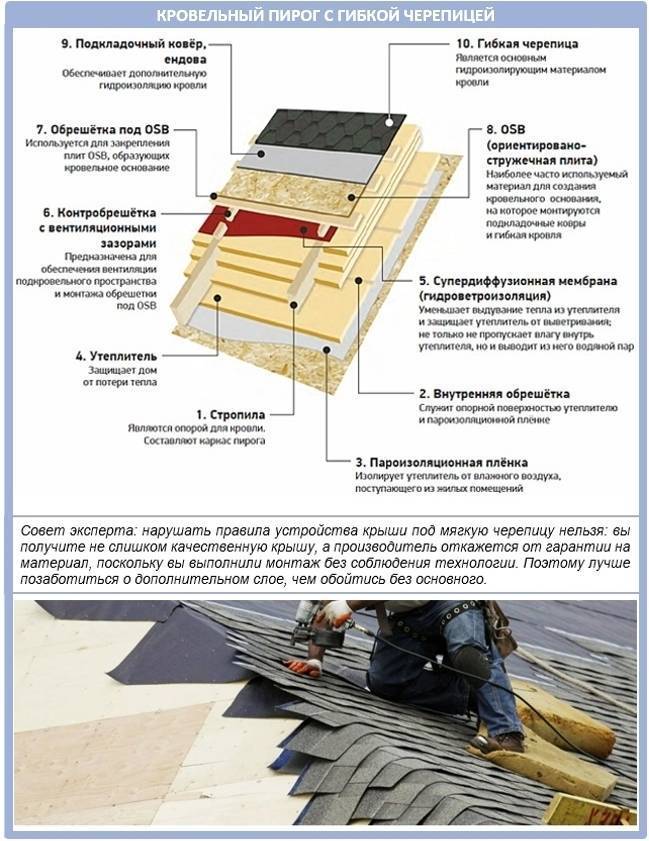

Устройство кровельного пирога

Стропильная система
Подкладочный ковер, который состоит из паро-, гидро- и теплоизоляционных материалов
Обрешетка
Битумная черепица

Технология кладки кровельного ковра

Технология укладки битумной черепицы не отличается особой сложностью. При этом устройство кровельного ковра начинать следует с нижнего края ската, а если быть точным, то с его середины. Черепица монтируется на предварительно уложенный подкладной ковер, обеспечивающий всей конструкции отличные эксплуатационные характеристики.

Гонты прямоугольной черепицы укладываются по нижнему краю свеса крыши, после чего их ряды подымаются вверх.

Технология укладки своими руками фигурных элементов битумной черепицы также не отличается особой сложностью. Они укладываются на расстоянии от 20 до 30 мм от нижнего края прямоугольной черепицы. После укладки гонт по краю карниза все элементы обрезаются и подклеиваются на расстоянии 10 мм от края битумным клеем.

Порядок действий при монтаже мягкой кровли своими руками

С изнаночной стороны гонта необходимо аккуратно снять защитную пленку.
Фиксация элементов к обрешетке выполняется посредством оцинкованных гвоздей.
Укладка элементов мягкой кровли выполняется рядами, при этом очень важно, чтобы верхние гонты закрывали шляпки гвоздей, фиксирующих нижний ряд.

Укладка мягкой черепицы – задача не самая сложная, так как немаловажное значение в достижении максимальной герметизации покрытия имеет природный фактор. Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума

Такие крыши будут служить надежной защитой для дома не один десяток лет

Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума. Такие крыши будут служить надежной защитой для дома не один десяток лет.

Однако если вы решили заняться обустройством крыши в прохладную погоду, то для достижения герметизации вам обязательно понадобится строительный фен. А при снижении температуры до минусовых цифр вам придется возвести для монтажа крыши специальную дощатую конструкцию, называемую в народе «тепляк».

В местах примыкания покрытия к вертикальным элементам крыши для герметизации стыка необходимо набить треугольную рейку. После ее фиксации на поверхности кровли на ее нижнюю часть необходимо уложить с нахлестом покрытие и рулонный материал, которые фиксируются к поверхности крыши при помощи кровельной мастики.

Очень важно, чтобы нахлест не был меньше 30 см, а для районов, характеризующихся сильными снеговыми и дождевыми нагрузками, он был и вовсе больше 70 см. Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом

Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом.

Монтаж гибкой черепицы зимой фактически ничем не отличается от такового в летнее время, единственным важным условием является то, что температура окружающей среды не должна быть ниже — 20 °C. Однако менее проблематично осуществить монтаж гибкой черепицы в теплое время года.

Это тоже можно почитать:

Монтаж водосточной системы
Что такое волосяной гигрометр
Лестница с коньком для крыши

https://youtube.com/watch?v=Nr4YRGBrE10

Свойства и преимущества мягкой кровли

Высокий уровень гидро-, тепло- и шумоизоляции.
Устойчивость к перепадам температур – мягкая кровля не меняет своих характеристик как при высоких, так и при низких температурах воздуха.
Устойчивость к механическим повреждениям, которая обеспечивается гибкостью и эластичностью материалов мягкой кровли.
Не подвержена коррозии, ей не страшны грибок и плесень, а также воздействие агрессивных кислотных соединений в атмосфере.
Обладает диэлектрическими свойствами, то есть, не проводит и не накапливает электричество, а, значит, нет необходимости устанавливать на крыше молниеотвод.

Стоит ещё отметить относительно невысокую стоимость и лёгкость монтажа мягкой кровли, а также её большой срок службы, который может составлять от 15 до 50 лет. На протяжении своего жизненного цикла мягкая кровля не теряет своих свойств, в том числе, не меняется её цветовая насыщенность, и не нуждается в каком-либо ремонте (при условии строгого соблюдения технологии монтажа).

Типы мягкой кровли

Наиболее широко используемые типы мягкой кровли:

битумная черепица (другие названия: битумная плитка или шинглас);
рубероид;
мембраны из полимера.

Битумная черепица

Основа битумной черепицы – стекловолокно, пропитанное битумом высокого качества. Верхний слой выполнен из минеральной крошки, которая обеспечивает дополнительную защиту.

Битумную черепицу используют, если угол ската крыши не менее 12°. Если уклон ската меньше, то из-за неизбежного накопления влаги на стыках черепица быстро придёт в негодность.

Рубероид

Основа рубероида – уплотнённый картон или стеклохолст, пропитанный высококачественными легкоплавными битумами различной модификации, который сверху покрывается битумами, обладающими высокой температурой плавления и дополнительной защитной посыпкой.

В качестве кровли широко применяются такие типы рубероидов:

рубемаст;
стеклорубероид;
еврорубероид.

Основа рубемаста – это кровельный картон с большим количеством вяжущего битума.

Отличительные черты рубемаста:

устойчивость к растрескиванию;
повышенная пластичность.

Стеклорубероид и еврорубероид по сути аналогичны рубемасту – отличие только в том, что основа первого – стеклоткань, а второго – полиэстер.

Монтаж рубероида может выполняться:

механическим способом;
приклеиванием с использованием мастик;
приклеиванием с расплавлением нижнего клейкого слоя рубероида.

Рубероид можно укладывать как на плоскую крышу, так и наклонную.

Полимерные мембраны

Полимерные мембраны – это очень прочный и эластичный кровельный материал, обладающий высокой устойчивостью к воздействию ультрафиолета, озона, а также к окислению и перепаду температур. Такая кровля подходит ко всем типам крыш.

Монтаж полимерных мембран выполняется механическим или клеевым способом, швы свариваются промышленным феном при температуре 500 °C.

В этой статье даётся подробное описание технологии монтажа битумной черепицы, а в конце статьи представлены видео укладки битумной черепицы, рубероида и полимерной мембраны.

Монтаж мягкой черепицы: основные правила

Давайте определимся ещё с одним понятием, раз начали разбирать эту тему. Кровля из мягкой черепицы подразумевает такое определение, как гонт. Что это такое? Гонтом изначально называли отдельные деревянные пластины для кровли.

Технология монтажа мягкой черепицы

Так как сейчас дерево не используется в кровельных работах, это понятие перекочевало в сферу битумной черепицы. Гонт – это отдельная штучная пластина гибкой мягкой черепицы. Они бывают разных форм, размеров, текстур и цветов. Кстати, перед монтажом обязательно перемешайте гонты из разных пачек, так как цветовой оттенок у них может быть разный.

Монтаж мягкой черепицы начинают с разметки кровли. Меловым шнуром отмечают горизонталь и вертикаль в размер гонта, с учётом нахлёста. Эта разметка будет примерным ориентиром для укладки. Затем крепят стартовую полосу по нижней карнизной части крыши. Гонты проклеиваются битумной мастикой и прибиваются гвоздями.

Монтаж рядовых компонентов

После этого ведётся укладка рядовой черепицы (основной). С тыльной стороны удаляется защитная плёнка, и гонт укладывается на стартовую полосу. Смещение вверх по отношению к стартовой полосе делается 1-1,5 см. Получается один гонт практически весь лежит на другом.

Так как черепица имеет разные конфигурации, второй ряд укладываем со смещением в сторону согласно инструкции именно для данного рисунка. Гонты приклеиваются и прибиваются кровельными гвоздями. Если уклон крыши меньше 45 градусов, то используется 4 гвоздя на гонт. А если крыша круче 45 градусов, то применяются уже 6 гвоздей. Места крепежа гвоздями указаны в инструкции к черепице. Из-за разной конфигурации они имеют разные места фиксации. Последующие верхние ряды укладываем также внахлёст и со смещением в сторону относительно нижнего ряда.

Укладка коньковой черепицы

Эту процедуру оставляют напоследок. Применяется здесь стартовая полоса или режется рядовая черепица. Начинают закрывать конёк с подветренной стороны, чтобы ветер не задувал воду в стык кровельных кусочков. При необходимости применяют термофен (если черепица не совсем эластичная).

Когда выполнена вся работа, крыша из мягкой черепицы выглядит весьма солидно и богато. При нагреве солнышком она со временем спекается в одно целое и о протечках можно совсем забыть. В завершении всей проделанной работы ещё следует смонтировать водостоки. Они придадут постройке серьёзный статус, так как современные водосточные системы выглядят очень красиво и привлекательно. Но а самое главное — выполнят свою прямую функцию.

В заключении хочу порекомендовать познавательное видео, так как в статье не отражены все тонкости и нюансы. Там показаны работы с материалом «Шинглас», но технология укладка мягкой черепицы других фирм примерно такая же.

Желаю Вам удачно и продуктивно поработать, а кто желает не пропускать выхода новой информации, рекомендую подписаться на наш паблик VK. Статья была познавательной? Тогда порекомендуйте её друзьям, а если нет — оставьте свои замечания. Всем удачи, пока!
