Разновидности конструкций

Собираясь выполнить теплицу из полипропиленовых труб, вы должны выбрать форму. Размер конструкции тоже может быть разным. Учитывая гибкость описываемых изделий, их разный диаметр и длину, а также разнообразные методы крепления, теплице можно придать форму:

арки;
прямоугольника;
двухскатного сооружения;
асимметричной фигуры.

Последний вариант можно даже пристроить к основному зданию, при этом высаживать культурные растения в парник можно будет гораздо раньше, ведь внутри будет сохраняться более высокая температура, чем в случае с отдельно стоящей теплицей. Прежде чем создать каркас теплицы из полипропиленовых труб, вы можете подумать, стоит ли следовать опыту мастеров, которые сооружают конструкцию в виде куполов или шатров. Пластиковые трубы для этого вы можете приобрести длиной в пределах от 2 до 7 м. Если предпочесть более длинные изделия, то можно исключить дополнительные соединения.

Толщина и диаметр стенки подбираются с учетом размера парника. Для среднего участка уместны небольшие теплицы, которые можно собрать и разобрать при необходимости. В качестве укрывного материала можно использовать листы поликарбоната или полиэтиленовую пленку. Парники для рассады в весенний сезон покрываются пленкой. Для прочных стационарных конструкций, которые будут эксплуатироваться целый год, используется сотовый поликарбонат. Он будет способен защитить растения от холода, ветра и излишнего ультрафиолетового излучения.

Основанием могут выступить доски или короба из бруса. Многие устанавливают каркас на основе металлических прутьев, которые вбиваются в землю по периметру сооружения. Для того чтобы теплица отличалась высокой прочностью, следует использовать под неё ленточный мелкозаглубленный или столбчатый фундамент. Для последнего можно использовать блоки, кирпич, бетонный раствор или камень. Рассматривая арочные конструкции теплиц, вы можете приобрести каркас для них в специализированных магазинах. В комплекте поставляются размеченные элементы и крепления. Такие системы собираются довольно просто, для них не требуется фундамент. Необходимо будет лишь разровнять грунт на участке.

Материалы и инструменты

Самодельное парниковое помещение соорудить нетрудно, если применять качественные материалы, а под рукой иметь необходимые инструменты. В первую очередь вам нужно будет приобрести непосредственно ПП-трубы. Желательно выбрать материал, предназначенный для горячего водоснабжения – тогда температурные перепады будут полипропилену нестрашны.

Позаботьтесь также о приобретении материалов для покрытия теплицы. Это может быть полиэтиленовая пленка или же поликарбонат. Если отдаете предпочтение пленочной крыше, покупайте армированный материал, он окажется куда надежнее. Также вам понадобятся тонкие рейки, стальные проволоки, арматурные пруты, а еще саморезы и гвозди.

Самостоятельная заливка фундамента

Опорное основание для теплицы также необходимо, как и для любого другого сооружения. Только в данном случае оно работает несколько иначе.

Сама по себе теплица, особенно изготовленная из легких труб ПВХ, имеет незначительный вес и большую парусность. Если ее хорошо не укрепить, она вполне может пойти «гулять» по соседним участкам.

Преимущества бетонного фундамента для теплицы

Watch this video on YouTube

Опорное основание из деревянного бруса устанавливается в том случае, если планируется держать теплицу на этом месте в течение 2-3 лет. Впрочем, можно, не смещая это сооружение, просто заменить деревянное основание.

Для него используется брус 150х50 или 120х100 миллиметров. Перед его укладкой нужно выровнять участок и снять дерн с мест расположения опорного основания.

Уложить брус по контуру каркаса. Полученный прямоугольник проверить на равенство диагоналей, закрепить стороны между собой. Перед укладкой материал нужно обработать антисептиком, это увеличит срок его службы.

Нужно отметить, что обработка антисептиками не гарантирует длительного срока эксплуатации теплицы, ее придется либо переносить через несколько лет, либо менять опору.

Крепление основания к грунту можно производить разными способами. Чаще всего используются обрезки арматуры длиной 80-90 сантиметров, вбитые в грунт. Но более надежными являются винтовые анкера. Это дороже, но надежнее.

Блочный фундамент устанавливается в местах с повышенной влажностью грунта с целью отсечь ее от растений в теплице. Выполняется это в следующем порядке – поверх грунта производится отсыпка 10-ти сантиметрового слоя из песчано-гравийной смеси.

По нему заливается слой бетонного раствора, в который устанавливается первый угловой блок. Его нужно тщательно выставить по горизонту, используя строительный уровень. Затем натянуть шнуры и по ним выложить остальные блоки по периметру. Время схватывания кладочного раствора составляет около 7 дней, по истечении которых можно продолжать работы по установке каркаса теплицы из ПВХ труб своими руками.

Фундамент из кирпича на бетонном основании устанавливается при наличии рыхлых грунтов на участке. Для устройства опоры под теплицу нужно отрыть траншею в грунте глубиной 40 сантиметров и шириной 20. По ее дну нужно сделать дренажный слой толщиной 15-20 сантиметров. Его нужно утрамбовать и пролить водой для лучшего уплотнения. Установить арматуру в количестве двух жил в 5 сантиметрах от подсыпки, использую подставки из битого кирпича. Желательно установить опалубку, выровняв ее верхний край по горизонту.

Заливку бетоном произвести в один заход, беспрерывно. При этом нужно установить анкерные болты М12 на расстоянии не более 1,5 метра один от другого.

После полного отвердения бетона положить кирпичный пояс в два кирпича по периметру.

Фундамент для теплицы из поликарбоната

Watch this video on YouTube

Применяются и другие способы изготовления фундамента для теплицы с использованием других материалов. Их выбор чаще всего зависит от наличия и вида остатков от основного строительства на участке.

Как спаивать полипропилен правильно

Для работы потребуется специальный паяльник и ножницы, а также карандаш для нанесения разметок.

Пошаговая инструкция:

Нагреть паяльник до 280-300°С. Отрезать ножницами трубу необходимой длины. Сухой ветошью протереть места стыковки трубы и другого элемента конструкции, например, крестовины или тройника, от пыли и других следов загрязнения.

Отмерить от края трубы 1,3 см и сделать отметку карандашом. Это та граница, до которой труба насаживается на разогретую насадку паяльника. Надеть элементы на разогретые насадки паяльника, примерно, на 5-8 секунд.

Аккуратно отнять детали, соединить их между собой и при необходимости выровнять прокручивающими движениями, но не более чем на 180°. Отложить спаянный элемент на 2 минуты для полного застывания.

ВАЖНО! Отрезать трубы необходимо под углом 90°, во избежание кривого среза.

Круглые или профильные?

В процессе проектирования нередко возникает вопрос, какой форме сечения трубных полипропиленовых изделий отдать предпочтение. Ведь оно бывает не только круглым, но и профильным.

Для теплиц используют трубы круглого сечения, они более удобны в работе и к ним легко подобрать соединительные элементы — фитинги

Главным отличием прямоугольной или квадратной трубы является значительная пространственная жёсткость. Казалось бы, теплицу необходимо строить из профильных труб. Но здесь вступает в силу другой фактор: удобство в работе. Ведь для создания арочной конструкции трубные изделия необходимо изгибать. А труба с круглым сечением поддаётся такой процедуре намного легче, чем профилированная. Соответственно, строительство теплицы не сопряжено с большими трудностями. Кроме того, для сборки парника необходимы фитинги. А они, опять же, выпускаются исключительно под круглые трубы.

При выборе вида трубной продукции стоит прислушаться к мнению экспертов: строить теплицу из профильных полипропиленовых труб рекомендуется лишь тогда, когда это действительно необходимо. Данный совет актуален, прежде всего, для тех регионов, где парник может быть подвергнут продуцированным погодными условиями высоким механическим нагрузкам.

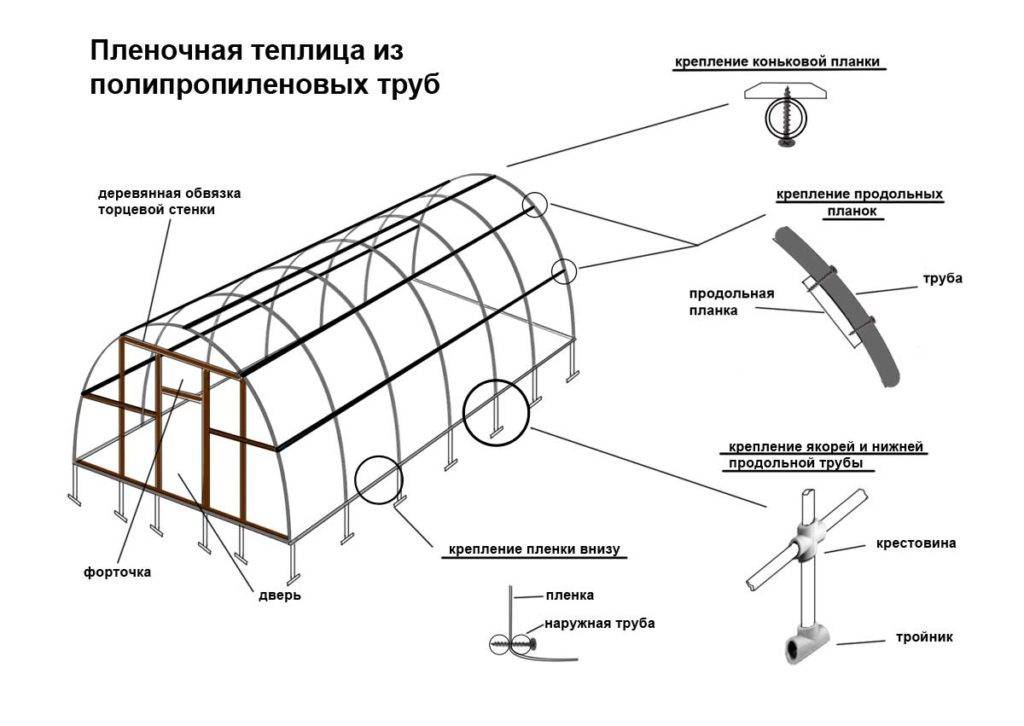

Сборка каркаса

Подготовленные полипропиленовые трубы необходимо надеть на арматурные прутья с противоположных сторон основания таким образом, чтобы получились арки. Для прочности трубы можно дополнительно прикрепить к обвязке пластиковыми или оцинкованными хомутами.

Затем каркас укрепляется поперечными ребрами жесткости, изготовленными из труб. Закрепить ребра на арках можно при помощи вязальной проволоки или используя тройники, заранее одетые на арки. Для устройства разборной конструкции тройники фиксируют саморезами. Если разборная конструкция не нужна, фитинги можно зафиксировать пайкой.

Что еще понадобится для сооружения арочной теплицы

После сооружения основы нужно подготовить еще ряд материалов, необходимых для возведения простейшей конструкции:

куски арматуры диаметром 10-12 мм длиной 75 см. Выбирайте класс арматуры А1 – гладкие стержни проще забивать в землю. Арматуру забивают вдоль длинных сторон основы с шагом 60 см;
исходя из количества вбитой арматуры, подготовьте белые гибкие ПВХ-трубы длиной не менее 6 м и толщиной стенок не менее 3 мм. Если длина теплицы будет более 6 м, еще один кусок трубы потребуется для стяжки;
пластиковые хомуты для создания арочной конструкции и металлические скобы (алюминиевый крепеж) для фиксации арок к основанию. Понадобятся по 2 скобы на отрезок трубы;
армированная полиэтиленовая пленка шириной 6 м. Общий метраж вычисляется по формуле: длина теплицы (l) + высота (h) х 2. Можно также добавить 1 м «про запас»;
деревянные дощечки длиной 50 см для крепления пленки к основе.

Лучше покупать трубы и фитинги в наборе – в этом случае можно не бояться, что их диаметр не совпадет

В зависимости от сложности теплицы могут понадобиться форточки, бруски для монтажа дверного проема, шурупы, гвозди, замки, петли и т.д.

Парник из полипропиленовых труб своими руками: фото инструкция

Полная установка тепличной конструкции из полипропиленовых труб занимает всего несколько часов и с этим может справиться даже один человек. Хотя, работать вдвоем значительно проще и удобнее. Проводить сборку необходимо на заранее подготовленной, ровной площадке.

Подготовка территории к установке парника включает в себя расчистку участка от травы и мусора, а также закладку фундамента. Для теплицы отлично подойдет ленточный фундамент, но также можно выложить площадку кирпичом, камнем или блоками. Еще проще – использовать для этой цели брус или доски размером 50x100 мм или 50x150 мм, в зависимости от размеров парника.

Перед началом строительства парника, необходимо подготовить ровный и прочный фундамент

Для создания полноценного фундамента, стоит придерживаться следующего алгоритма:

Площадка размечается согласно чертежу.
В углах забиваются колышки, а по периметру площадки натягивается веревка.
Верхний слой почвы лучше всего снять. Достаточно будет удалить примерно 30-50 см грунта.
По периметру желательно выкопать траншею, глубина которой составит 30-70 см, а ширина – 30-40 см.
Необходимо максимально выровнять дно и засыпать в траншею щебень слоем 10-20 см и поверх песчаником – 10-20 см. Далее, слои нужно утрамбовать.
После этого укладывается один, а лучше два слоя рубероида.
Брус или доски, которые планируется использовать, Необходимо обработать антисептической пропиткой и промазать жидким битумом.
После высыхания их можно выложить в траншею. На этом этапе стоит проверить геометрию, чтобы диагонали и углы были равны;
В завершение, крепятся оцинкованные уголки и закрепляются длинными саморезами.

Короб для парника можно соорудить из досок или шифера и укрепить конструкцию саморезами или арматурными прутьями

Для обеспечения дополнительной гидроизоляции, вверху и по боковым частям фундамента прокладывается рубероид. Только после этого можно переходить к засыпке грунта.

Расчет необходимых материалов

Теплица из ПВХ требует определить точное количество расходного материала

Если каркас планируется покрывать поликарбонатом своими руками, следует принимать во внимание то, что ширина одного листа такого покрытия составляет 2,05 метра

5 сантиметров ширины листа идут на перекрытие стыка, а оставшиеся 2 метра будут закрывать теплицу. Чтобы не пришлось обрезать лишний поликарбонат, длина постройки должна без остатка делиться на 2.

Площадь разбивают на три полосы — две грядки и дорожку между ними. На грядке высаживается два ряда растений, поэтому каждая из них составит примерно 80-110 см. Оптимальная ширина прохода 60-80 см. По такой дорожке удобно ходить с ведрами и лейкой, катать небольшую тележку. В результате проектная ширина всего парника составит 2,2-3 метра.

Длина теплицы определяется по количеству высаживаемых растений, но следует учитывать некоторые нюансы. Устраивать мини-парник меньше 3 метров невыгодно, а для сооружения длиннее 6 метров нужен каркас из дорогостоящих материалов — металлических труб и леса.

К этим показателям добавляют пространство для скапливания горячего воздуха вверху. Для низкорослых растений практично рассчитывать расстояние от поверхности грядки до крыши в пределах 1,8-2,0 метра, а для вьющихся — 2,2-2,4 метра.

Для сокращения количества расходного материала путем уменьшения высоты парника можно устроить грядки ниже уровня земли. В этом случае придется выполнить больший объем земляных работ.

Если выбран арочный тип сооружения, то длину дуги каркаса определяют по такой формуле:

L — искомая длина дуги,

H — высота парника,

B — ширина теплицы.

Для всех габаритов единицей измерения является метр. Общая протяженность труб определяется умножением вычисленной длины на количество используемых дуг.

Число дуг зависит от шага, через который их планируют устанавливать. Для временных сооружений практичнее всего принять параметр равный 0,8-1,0 метра. В случае устройства неразборного парника шаг нужно уменьшить до 0,5-0,7 метра для усиления прочности каркаса.

Кроме определения длины дуг нужно вычислить метраж продольных стяжек. Обычно их бывает пять – по две с каждого бока и одна коньковая. Для крепления этих элементов на крайних дугах используют тройники, а на внутренних – крестовины. Для снижения стоимости каркаса можно применять специальные хомуты.

Под фундамент чаще всего используют деревянные бруски сечением 100 Х 100 мм. Бруски укладывают по бокам теплицы в один ряд, поэтому их общая длина будет равна периметру парника.

Для удобства расчетов составляют чертеж теплицы, на котором записывают расчетное количество материала. После приобретения всего необходимого приступают к сборке.

Сборка каркаса из труб ПНД

Для основания каркаса делается рамочная конструкция из труб шириной и длиной согласно чертежу. Трубы фиксируются в рамку саморезами. Через каждый метр к готовой рамке крепятся поперечные арочные дуги

Труба закрепляется сначала с одной стороны рамы, затем осторожно сгибается и фиксируется на ее противоположной стороне. Далее крепятся продольно трубы, выступающие ребрами жесткости

Желательно установить минимум три таких трубы: одна проходит по верхней точке и две с боковых сторон конструкции.

Проект теплицы с дугами из труб ПНД.

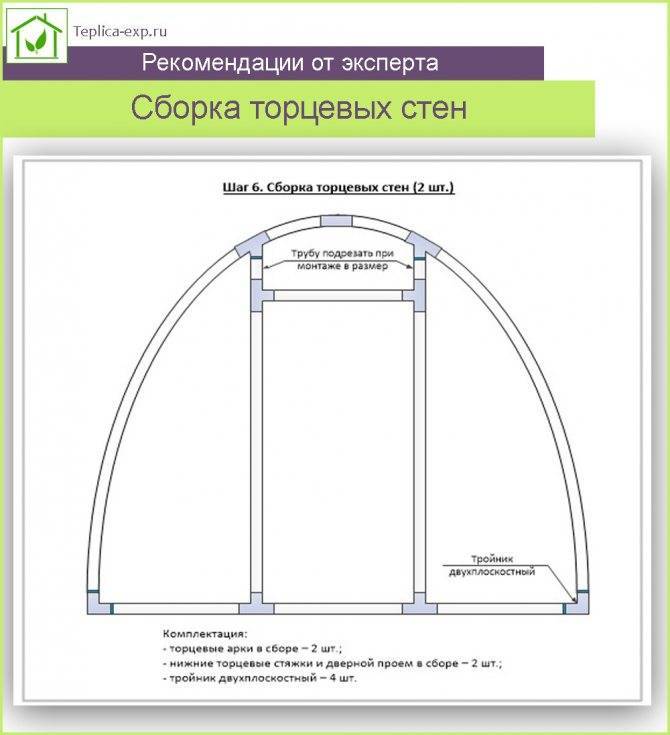

В торце каркаса из труб собирается дверной проем — он выглядит как П-образная конструкция. Она крепится на трубу основания и фиксируется сверху на торцевой дугообразной трубе. Дверь собирается согласно чертежу из четырех отрезков труб.

Готовый каркас закрепляется на фундаменте посредством дюбелей, после чего теплица зашивается поликарбонатом. Сборка теплицы из любого вида пластиковых труб может быть осуществлена в течение одного-двух дней. Для этого не требуется особых знаний и навыков. Учитывая, что пластиковые трубы имеют приемлемую стоимость, а сама конструкция может прослужить несколько лет, все большее количество огородников отдает предпочтение подобным парникам и теплицам.

Подготовка к постройке: определяем размеры, предварительный чертёж

Прежде чем приступить к проектированию будущего парника необходимо определиться с точным местом для его установки. Оно должно быть хорошо освещённым в течение дня, быть защищённым от сквозняков высоким забором или постройками. Расстояние до ближайших строений должно составлять не менее 5 м, а если парник будет примыкать к постройке — располагать его следует с южной стороны.

Парник располагают на расстоянии от построек и больших плодовых деревьев

Желательно установить парник так, чтобы торцы располагались по направлению с севера на юг. Нельзя располагать парник вблизи грунтовых вод или в низине, чтобы не застаивалась вода. Исходя из этих данных можно разметить участок и определиться с размерами будущего парника.

Высота парника зависит от того, какие растения планируется выращивать. Для укрытия рассады парник может быть высотой до 1 м, а для выращивания помидоров, перцев и растений, требующих подвязывания, она может достигать 2–2,5 м.

Высота парника достаточна для того, чтобы выращивать низкорослые растения

Определив место установки и точные размеры будущего парника, сделайте предварительный чертёж. Это поможет точно рассчитать количество труб, просчитать количество соединений, определиться со способом крепления.

Указав необходимые размеры можно сосчитать необходимое количество труб

На основе простой схемы можно спроектировать более сложную конструкцию, дополнив чертёж деталями. Это позволит произвести более точные подсчёты и просчитать необходимое количество расходных материалов, а также их стоимость.

На чертеже указываются виды креплений, соединений

Расчёт необходимого количества материала, инструменты

Исходя из предварительного чертежа, делаем необходимые расчёты. Количество труб рассчитываем, согласно размеру будущего парника, делая шаг между ними от 50 до 90 см в зависимости от толщины труб. Чем тоньше труба, тем меньше шаг между арками, чтобы конструкция была более устойчивой.

По схеме можно рассчитать необходимое количество элементов креплений

Для основания парника используем деревянные доски. Если конструкция будет большого размера, то для устойчивости делаем обрешётки из бруса.

Арочный парник с деревянном основанием

Для крепления труб желательно использовать арматуру. Это удобно тем, что труба надевается прямо на металлический прут и придаёт дополнительную устойчивость конструкции.

Трубу легко крепить, нанизывая на металлические пруты

Материалы для парника

Для сооружения парника понадобятся:

труба ПНД нужной длины;
деревянный брус сечением 40Х50 мм;
деревянные доски для основы 2Х20 см длиной, равной размеру основания;
арматура сечением 10–12 мм и длиной 0,6–0,8 м для установки труб;
крепления: тройники, угловые переходники;
алюминиевые крепежи;
зажимы для крепежа полиэтиленового покрытия;
саморезы или гвозди;
петли и замки для установки дверей и форточек;
полиэтиленовая плёнка толщиной 6 мм или агроволокно.

Необходимые инструменты

Инструменты, которые при этом будут нужны:

строительный уровень;
рулетка;
уголок;
молоток или шуруповёрт;
дрель;
лопата.

Другие способы возведения теплиц из труб пвх

Арочная теплица своими руками из пластиковых труб может быть построена полностью на соединительных элементах, но такие конструкции потребуют больших финансовых затрат. Благодаря частым секциям теплицы из труб пвх на соединителях более прочные.

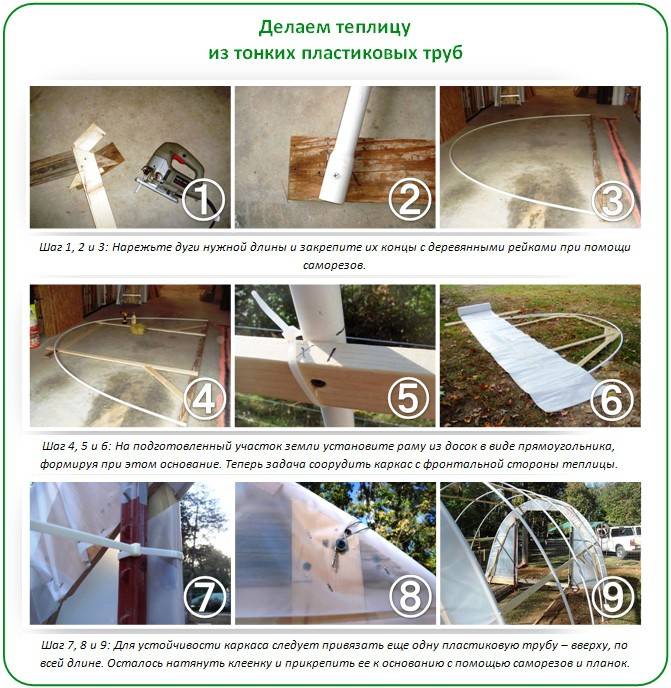

Один из примеров, как собрать теплицы из полипропиленовых труб своими руками, на фото конструкция на специальных стыковочных элементах

Подобным образом собирается и прямоугольная теплица из пвх труб, но в этом случае следует использовать материал диаметром 32-50 мм.

Теплица из пластиковых труб, на фото типовая двускатная конструкция

Как построить парник самостоятельно

Чтобы изготовить самодельный парник из ПВХ труб, первым делом требуется подготовить материалы и инструментарий для работы. В их числе:

брус 10х10 см (для основы);
дверные петли;
канцелярский нож;
крепежные элементы (гвозди, саморезы, скобы);
металлические прутья;
молоток;
ПВХ трубы;
поликарбонат либо полиэтилен;
проволоку;
рулетку;
сварку для пластика;
строительный степлер;
трубогиб;
уровень;
хомуты;
шуруповерт.

Пошаговая инструкция по собственноручному изготовлению парника состоит из нескольких последовательных этапов. Каждый лучше рассмотреть в подробностях.

Создание фундамента

Прежде всего требуется выровнять участок, на котором предполагается ставить теплицу. Углы следует наметить посредством рулетки и стальных прутов. Уровень поможет вычислить, насколько поверхность получилась ровная.

Затем в углах парника нужно выкопать траншеи глубиной не меньше пятнадцати сантиметров. Всего их должно быть четыре.

Туда установить брусья или доски, которые станут для теплицы надежным фундаментом.

Древесину требуется укрепить с помощью саморезов и гвоздей. Благодаря такой фиксации, парник прослужит гораздо дольше.

Установка крепежа для труб

Затем нужно вбить в грунт стальные пруты. Монтировать их требуется равномерно. Для того чтобы вычислить равномерное расстояние между прутами, нужно посчитать их численность, поделить на два (по одной группе на сторону) и померить рулеткой длину каждой стороны. На основе этих данных и сделать подсчеты.

Очень важно не только одинаковое расстояние, но и чтобы они были размещены напротив друг друга. Прутья нужно вбить молотком в грунт. Их требуется разместить поближе к предварительно установленному фундаменту

Их требуется разместить поближе к предварительно установленному фундаменту

Прутья нужно вбить молотком в грунт. Их требуется разместить поближе к предварительно установленному фундаменту.

Дополнительно для фиксирования арок позволяется воспользоваться специальными стаканами, которые закрепляются прямо на древесине.

Монтаж арочного каркаса

Чтобы сделать пластиковые арки из поливинилхлоридных трубок, потребуется трубогиб. Его в качестве альтернативы можно заменить строительным феном. Придать трубе форму арки можно, даже просто прогрев ее при достаточной температуре.

Когда арка подготовлена, в нее с двух сторон вдевают стальной прут и крепят к фундаменту при помощи хомутов.

Завершив таким образом монтаж необходимого количества дуг, в верхней точке не лишним будет закрепить еще одну трубу. Она протянется от первой до последней дуги во всю длину теплицы. Эта деталь станет вспомогательным ребром жесткости и сможет добавить постройке стойкости и прочности.

В строительных магазинах можно найти немало так называемых фасонных деталей для труб, которые не только облегчают работу, но и придают парнику более презентабельный вид. Их тоже можно задействовать. В результате должен выйти каркас на фундаменте. Осталось только покрыть его выбранной пленкой.

Натягивание пленки

Это, пожалуй, единственный этап постройки, для которого потребуется помощь сторонних людей. Нужно будет удерживать края пленки, пока ее будут закреплять на фундаменте. Сделать это можно с помощью гвоздей либо строительного степлера.

Заранее нужно отрезать отдельно лист пленки – она понадобится для тепличного дверного проема. На этом работа завершена, и парник из ПВХ-труб, сделанный самостоятельно, готов к использованию.

В видео далее разобран мастер-класс по созданию такого парника.
