Как правильно изготовить теплицу из профильной трубы?

Как согнуть профтрубу с помощью трубогиба

Смысл работы подобных устройств заключается в растяжке холодным методом. В процессе данной процедуры центр трубы смещается в сторону полученного изгиба, что исключает риск появления трещин и других повреждений на поверхности профтрубы. Трубная конструкция сохраняет прочность и другие немаловажные эксплуатационные показатели.

колесо прижимается сверху к трубев обратном направлении.

Среди усовершенствованных моделей профилегибов можно выделить оборудование с электроприводом. На таком устройстве необходимо только нажимать кнопку, которая приводит профилегиб в действие, и удерживать профтрубу в нужном положении. Электрический профилегиб чаще всего применяют для гибки труб с большим радиусом.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше. Однако у сварных конструкций в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдётся дешевле, а покрасить его можно самому после завершения монтажа каркаса.

Если размеры теплицы не превышают 6x2x2 м достаточно трубы с ребром 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40x20x2 или 40x40x2 мм. Для горизонтальных стяжек подойдёт труба 20x20x1-1,5 мм.

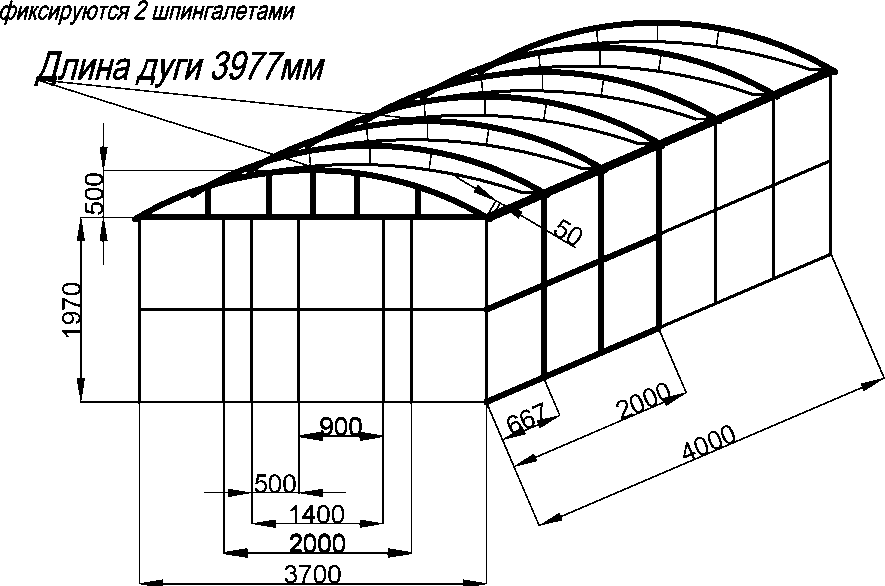

Арочная теплица из профильной трубы 6 3м чертеж. Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20x40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20x20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

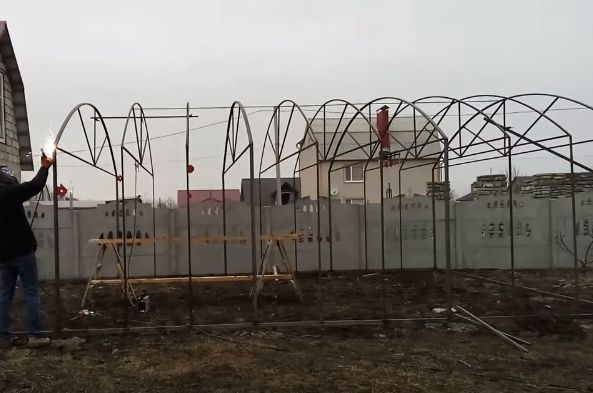

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом. При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке

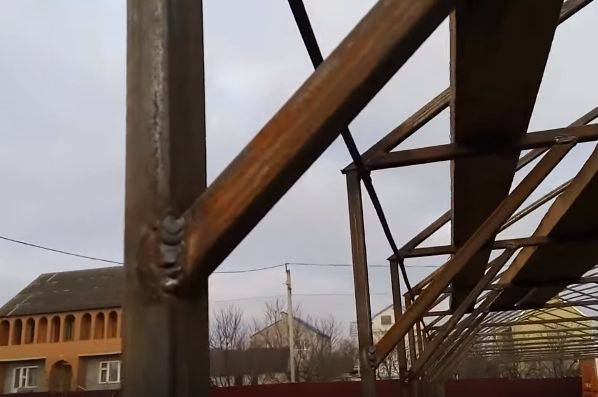

После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20x20, так как они не несут большой нагрузки

Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20x20, так как они не несут большой нагрузки

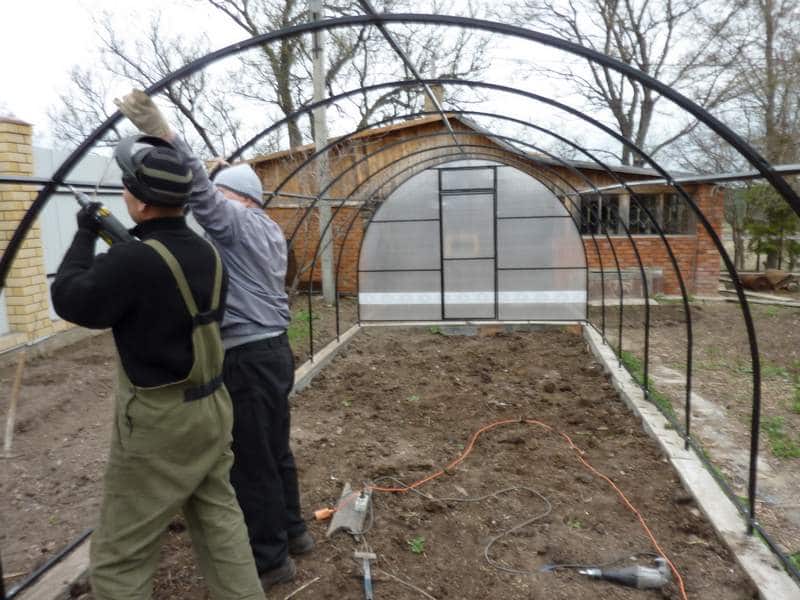

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20x20, так как они не несут большой нагрузки.

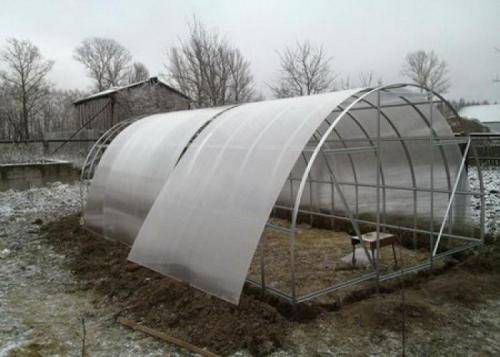

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

Советы и рекомендации

Придание профильным трубам формы арки является сложным процессом, требующим наличия навыков обращения с бытовыми инструментами и металлом.

При изготовлении арок следует придерживаться таких правил:

• Работать легче и удобнее с короткими заготовками. Перед изгибом детали целесообразно разрезать на отрезки длиной 1,5-2 метра. Последующая сварка не ослабит прочность готовой арки.
• Нагрев металла следует производить медленно, чтобы не допустить неравномерного прогрева и деформации. Образовавшуюся окалину необходимо сразу счищать, так как она вызывает коррозию.
• Стальной прокат нельзя подвергать воздействию температуры выше + 800 ?С. Такое воздействие приводит к разрушению кристаллической решетки металла. Профиль становится мягким или хрупким.
• Все действия по изгибанию следует выполнять медленно, постепенно увеличивая нагрузку.

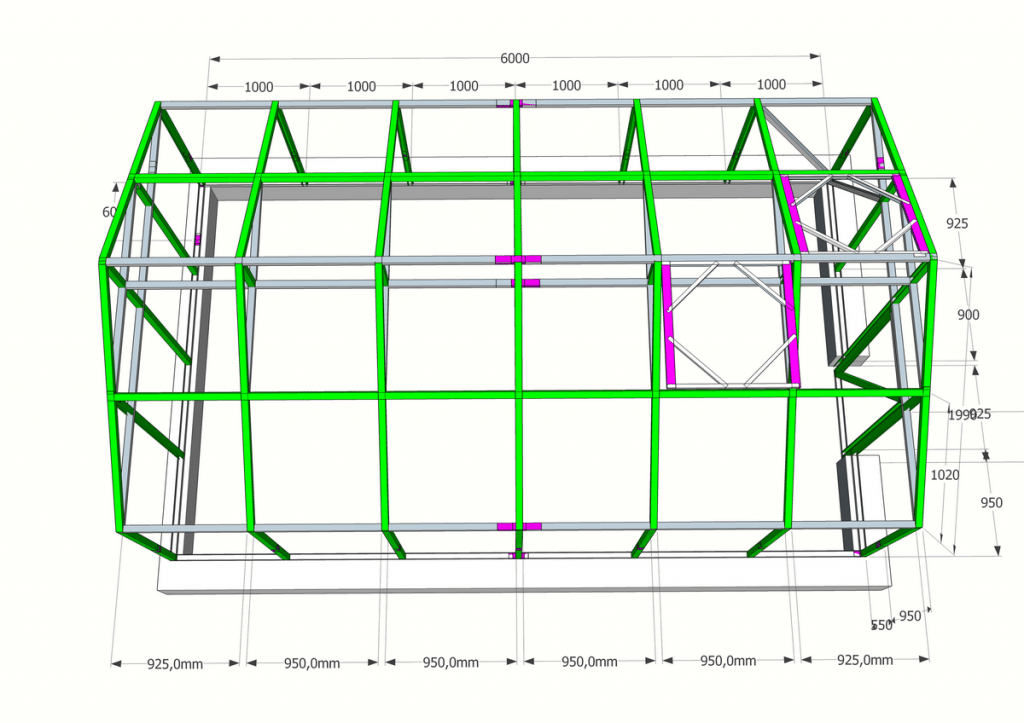

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца

Это позволит избежать переплат и работать без обрезков

Это позволит избежать переплат и работать без обрезков.

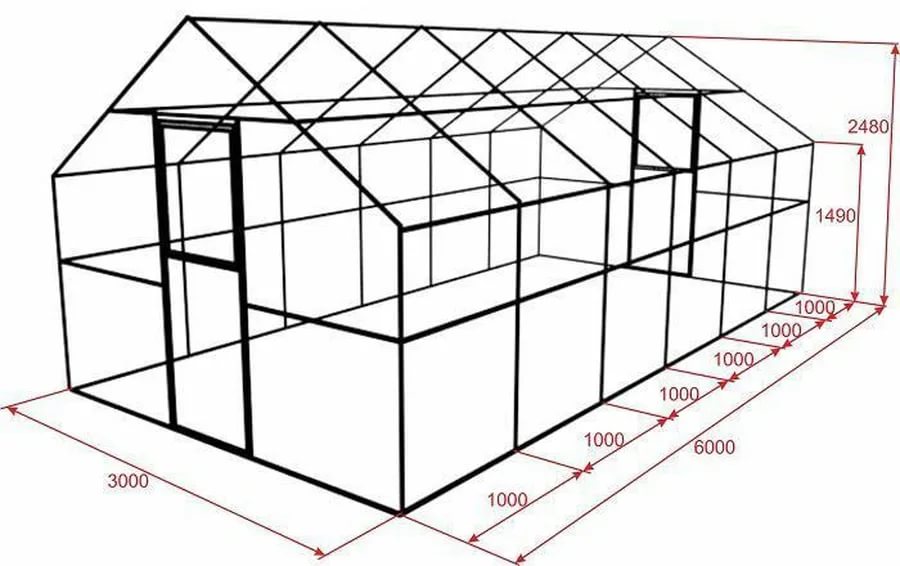

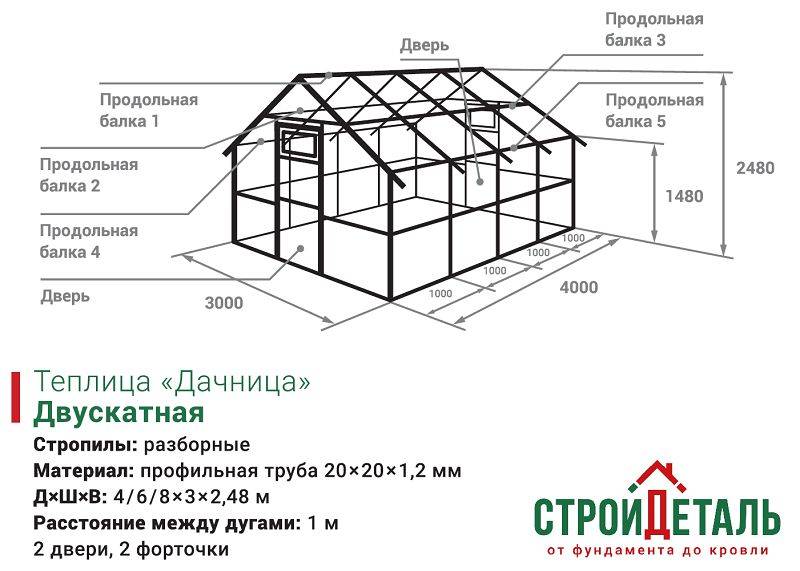

На схеме нужно указать следующие данные:

• Фундамент.
• Вертикальные стойки.
• Крыша конструкции.
• Верхняя обвязка.
• Форточки и дверь.
• Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

1. Для вертикальных стоек нарезать профильную трубу необходимого размера.
2. Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
3. Сверху стоек нужно зафиксировать обводку.
4. Сделать замеры и отрезать детали для вертикальных столбов.
5. Поперечными перекладинами соединить и зафиксировать все стойки.
6. Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

• Отрезать материал нужной длины.
• Сделать напилы.
• Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

• Лицевой стороной является та, на которую нанесена защитная пленка.
• Крепить листы нужно саморезами с резиновой шляпкой.
• Между собой листы соединяются металлическими пластинаками.
• Стыки обрабатываются герметиком.
• После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Как сделать арочную теплицу самостоятельно?

Хочу предложить еще один способ изготовления арочной теплицы, но он, пожалуй, самый сложный в изготовлении. Цена тоже не дешевая. Многие растения, выставленные на продажу, можно посадить в такой конструкции.

1. Для начала просверливаем и набиваем столбы 50х25 глубиной 1м по периметру. Делаем это шнурками, вытянутыми по углам. К ним привариваем накладные пластины. Такую же высоту выравниваем уровнем.

2. Над накладками, также по периметру, укладываем трубы 40х20 и свариваем их. Только не забудьте проверить диагональ основания теплицы.

3. Далее готовим арки из 6-ти метрового профиля с учетом жесткости перемычек и цоколя. В целях экономии допускается делать арки таким образом, чтобы в дальнейшем стыки поликарбоната крепились к металлу 40х60, а центр — 20х20.

4. Устанавливаем на основание теплицы вертикальные столбы высотой около 2 метров с расстоянием 700 мм. Свариваем сделанную на них дугу.

5. Для жесткости конструкции привариваем перемычки. Но делаем это не только по всей длине вертикальных столбов, но и по всем нашим хозяйствам. Связывая их вместе.

6. Также привариваем перемычки между углами основания арки и стойки.

7. Чтобы конструкция не шаталась, необходимо приварить распорки по углам и залить фундамент по всему периметру. Также для надежности посередине постройки можно залить столбы ипотекой.

8. Теперь приготовим и установим двери с одной стороны торца и окна для вентиляции с другой. Окрашиваем всю конструкцию в любой цвет.

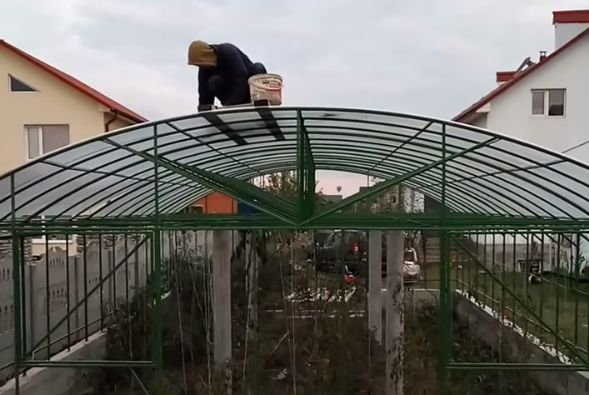

9. Наконец-то мы пришли к поликарбонату. Начинаем пялиться с крыши. Соединяем листы между собой стыковочным профилем. Чтобы их было легче крутить, мы используем две доски, на которые можно поставить лестницу и спокойно ходить по ним.

10. После арок зашиваем торцы и борта теплицы.

11. Ну и в заключение хочу привести рисунок этого чуда теплицы.

Как согнуть профильную трубу для теплицы с нагревом правильно

Вариант хорош для относительно толстостенных профилей. Просвет трубы заполняется просеянным речным песком, что обеспечит качество обработки и равномерность полученного сгиба. Для комфортности выполнения работ следует позаботиться о наличии брезентовых перчаток и безопасного источника огня.

Взявшись гнуть трубы самостоятельно, следует быть аккуратным и проводить работы без спешки

Порядок работы будет таков:

• из обрезков пиломатериала или бруса следует выточить две пирамидальных заглушки. Их длина должна в 10 раз превышать ширину основания. При этом площадь основания должна быть как минимум в 2 раза большей просвета профильной трубы.
• после примерки заглушки к отверстию трубы необходимо выбрать продольные пазы с четырех сторон. Они предназначены для беспрепятственного выхода газов, которые будут скапливаться в полости трубы при нагреве. Вторая деревянная пробка не обрабатывается.
• заготовка предварительно обжигается на участке планируемого сгиба.
• наполнитель, в нашем случае, — песок, просеивается через мелкое сито. Если пропустить эту операцию, гравий и мелкие камни из песка могут создать ненужный рельеф на стенках профиля. Избавляться придется и от чересчур мелких, пылеватых частиц. Для этого применяется сито с отверстиями в 0,7 мм. Мелкий песок может спектись внутри трубы при нагревании.
• песок прокаливается при температуре в 150 градусов;
• один конец трубы закрывается деревянной заглушкой без пазов. На второй конец устанавливается воронка, через которую порционно насыпается прокаленный наполнитель.
• для того, чтобы песок уплотнился, периодически следует простукивать по стенкам трубы. О достаточном уплотнении будет свидетельствовать глухой звук при простукивании. При наполненности трубы второй конец затыкается заглушкой с пазами.
• на заготовке отмечается мелом участок гибки (нагрева). Профиль следует закрепить на тисках с подготовленным шаблоном. Если используется профиль со сварным швом, лучше, если место шва располагалось сбоку – вдоль сварного соединения не рекомендуется деформировать трубу.
• отмеченный участок раскаляется докрасна. Теперь можно придавать размягченной заготовке необходимую форму. Сгибать следует в один прием плавным движением.
• после остывания необходимо сравнить изделие с шаблоном. Если соответствие полное, убираются пробки и высыпается песок: можно приступать к гибке следующих профилей.

Хорошо, если стальной профиль подвергается единичной гибке. Нагрев металла приводит к потере прочности, особенно если прокаливать сталь приходится многократно.

Постройка дачной теплицы из профильного проката своими руками не представляет серьезной проблемы для человека, не имеющего опыта в строительстве. Общий принцип установки теплицы из профильной трубы одинаков для всех случаев, а более точные расчеты будут зависеть от индивидуальных требований.

Как построить арочную теплицу пошагово

Осуществить монтажные работы по возведению арочной теплицы можно самостоятельно, придерживаясь пошагового алгоритма.

Чтобы готовый результат не огорчил, учитывайте следующие советы:

• не рекомендуется проводить строительные работы в низине. В дневное время нагрев будет медленным, а ночное охлаждение будет быстрым и сильным;
• при выборе поликарбоната в качестве обшивочного материала, стоит проводить монтаж при температуре от +10°С до +12°С;
• оптимальнее всего выбирать поликарбонат толщиной от 4 мм с наличием защитной пленки.

Материал должен быть высокого качества, иначе эксплуатационный срок конструкции будет непродолжительным.

Внимание! Можно накрыть арочную теплицу пленкой либо поликарбонатом

Закладка фундамента

После того как вы определились с размерами арочной теплицы, произвели соответствующие расчеты и подготовили чертежи, можно переходить к монтажным работам. Перед возведением фундамента уточните предназначение арочной конструкции. Если планируется строительство сезонной теплицы, то наличие фундамента не обязательно, для устойчивости достаточно будет наличие прочного каркаса.

Если же принято решение использовать фундамент, можно выбрать один из следующих вариантов:

• блочный;
• ленточный сборный;
• ленточный монолитный.

Глубина заливки варьируется в пределах от 0,4 до 0,5 м и во многом зависит от грунта и погодных условий в конкретном регионе. Для достижения высокого уровня прочности заливку осуществляют по всему периметру, при этом должна быть предусмотрена подушка, выполненная из песка и гравия. Для укрепления фундамента используют арматуру.

Установка каркаса

Для каркаса арочной теплицы можно использовать металл либо древесину. Процесс монтажных работ для обоих вариантов мало чем отличается. Но у древесины менее продолжительный эксплуатационный срок, и ее необходимо предварительно обработать специальными защитными составами, предотвращающими появления грибка и плесени.

Алгоритм установки каркаса из металлических труб выглядит следующим образом:

Трубы красят для предотвращения появления ржавчины.

Если для древесины в качестве крепежных элементов используют уголки и саморезы, то в данном случае применяют сварку. Изначально устанавливают на фундамент основание каркаса.

Когда основание готово, по углам и периметру конструкции приваривают стойки и устанавливают дверные балки.

Поверх стоек должна находиться обвязка, к которой монтируют арки.

Для повышения прочности конструкции к аркам крепят поперечные стяжки.

Покрытие каркаса

Для обустройства крыши арочной теплицы можно использовать несколько видов материалов:

• полиэтиленовая пленка;
• поликарбонатные листы.

Закрепить пленку на арочную теплицу – самый простой и бюджетный прием, однако, и срок эксплуатации у такой конструкции непродолжительный. Пленка может прослужить от 1 до 3 сезонов, при условии, что на зимний период она будет демонтирована.

Выбор поликарбонатных листов для арочной конструкции – более подходящий вариант. Они отлично пропускают свет, обладают высоким уровнем прочности и длительным сроком эксплуатации.

Арочная теплица из поликарбоната

При сборке теплицы из поликарбоната арочного типа стоит придерживаться следующего плана:

• в целях экономии заранее проведите замеры и определите необходимое количество строительного материала;
• резать поликарбонат можно при помощи канцелярского ножа;
• в продажу поликарбонат поступает со специальной пленкой, защищающей материал от прямых солнечных лучей. Во время монтажа листы укладывают защитной пленкой вверх, после завершения всех работ ее снимают;
• монтаж начинают с самой верхней точки – крыши;
• укладка осуществляется впритык либо внахлест;
• листы крепятся по углам и в нижней части.

Завершающим этапом является установка двери и форточки, если она предусмотрена.

Важно! При необходимости можно посмотреть, каким образом осуществляется сборка арочной теплицы из поликарбоната на видео

Арочная теплица под пленку

Не смотря на то, что пленочные теплицы арочной конструкции недолговечны, они остаются востребованными. Полиэтиленовую пленку легко установить, ее стоимость намного ниже, чем у поликарбоната. Арочные теплицы под пленкой не нуждаются в заливке фундамента, так как нагрузка на грунт минимальная. Монтировать и демонтировать арочную теплицу под пленку можно своими руками, без помощи специалистов.

Совет! Пленочное покрытие на зиму рекомендуется снимать, так как под тяжестью снега пленка рвется.

Популярные методы обработки

Чтобы добиться успешного результата и не испортить ничего вокруг, понадобятся вспомогательные приспособления. Востребованным изделием в такой ситуации является спецстанок, который в итоге выдает одно изделие – трубу гнутую профильную. Именно такие аппараты называют профилегибами.

Производительность данной машины очень высокая, и она применяется в промышленных масштабах. Покупать слишком дорогой станок, чтобы решить задачу, как гнуть профильную трубу в домашних условиях, будет слишком дорого. Для разовых или не слишком частых работ подойдет ручной инструмент, имеющий в конструкции не только ролики для круглых профилей, но и оснащенный приспособлениями для квадратной или прямоугольной трубы.

Если же требуется единоразово получить радиус, а как загнуть профильную трубу самостоятельно не знаешь, то покупка или изготовление приспособления окажется нерентабельным. Придется найти специалиста и обраться к нему, так можно хорошо сэкономить.

Использование трубогиба

На ранних стадиях строительства требуются различные рабочие приспособления. В процессе приходит опыт работы с ними и понимание востребованности остальных станков. Если растет много кустов винограда, нужны новые ворота, навес, беседка, то во всех этих случаях нужно уметь и знать, как согнуть профильную трубу в домашних условиях профильным трубогибом.

Настройка станка проводится исходя из габаритных параметров заготовки (длины и диаметра), требуемого итогового радиуса, а также мощности установки.

Также перед тем, как согнуть квадратную трубу на станке, деформируемую зону хорошо прогревают.

Малый радиус лучше формировать ближе к одному из свободных концов, так как согнуть профильную трубу в домашних условиях посредине будет проблематично, ведь требуется большая мощность.

ВИДЕО: Принцип работы ручного трубогиба

Принцип работы трубогиба заключается не только в изменении направления оси профильной трубы, но также используется вытягивание металла на холодную. Так как согнуть профильную трубу без трубогиба чаще всего удастся лишь, получив гофрированную поверхность на месте перехода, то благодаря правильной настройке станка, металл распределится практически равномерно.

Также согнуть трубу можно с использованием гидростатического метода. Для этого в полость закачивается жидкость под давлением, а затем начинается механическая деформация. Внутренняя заполненная полость не дает быстро перегнуть профиль, который обеспечивает сопротивление изнутри, помогая постепенному растяжению металла в нужных местах и исключении его разрыва или неравномерного прогиба.

Ручные приспособления не позволяют работать с сечением выше 40 мм. Также они дают бо?льшую погрешность.

Стационарные станки позволяют изгибать с точностью до 10 мм, при этом есть привод механический или электрический. Недостатком является большая масса установки.

Работа в домашних условиях без станка

Получить из профильной трубы требуемый загиб удастся и без специальных аппаратов. Понадобится только болгарка, сварочный аппарат и слесарные тисы. Алгоритм будет следующий:

• вымеряем необходимый рисунок, а затем рисуем на свободной плоскости шаблон;
• прикладываем к нему заготовку и отмечаем на ней точку изгиба;
• запиливаем три стороны квадратного профиля, а на четвертом понадобится согнуть трубу без трубогиба, зажав свободный конец в тисы;
• далее свариваем в этом положении получившуюся деталь;
• после сварки зачищаются швы и заготовки монтируются на предполагаемое место.

Перед тем, как варить профильную трубу 2 мм, сварщик должен воспользоваться защитными средствами. На сварочном аппарате устанавливаем экспериментальным путем ток, чтобы воспользоваться электродами диаметром 3 или 2 мм. Большие здесь не подойдут, так как если варить профильную трубу, например «четверкой», то полость просто прожжется.

Недорогое сооружение с пленочным укрытием

С монтажом справятся 1-2 человека

Арочную теплицу своими руками можно построить из пластика (ПВХ или металлопластиковые трубы), из деревянных досок и брусьев, из металла (профиль, трубы, проволока). Возможное покрытие – сотовый поликарбонат или пленка (армированная, спанбонд). Рассмотрим все приведенные варианты.

Что нужно для теплицы с пленочным покрытием

Каркас из труб ПВХ

Для сооружения арочной теплицы 3х2х6 понадобятся несколько дней, план и следующие материалы:

• доски, покрытые антисептическим раствором. Дерево прослужит дольше, если его пропитать олифой, смолой и обжечь паяльной лампой. Такая подготовка займет 3-5 дней;
• ПВХ трубы (если использовать металлопластиковые, сооружение будет прочнее);
• 4 доски и брусья;
• плотный или армированный полиэтилен. Плотная полиэтиленовая пленка служит 2 года, армированная – 3. Армированная ежегодно теряет 8% светопроницаемости, простая – больше 10%;
• 36 металлических прутьев высотой 1 м;
• петли из металла для закрепления труб;
• шурупы и шуруповерт, гвозди и молоток;
• петли, замки, ручки для дверей и форточек.

Внимание! В различных источниках указано, что у арочной теплицы под пленку ширина и высота могут быть произвольными. Но практики советуют длину арки спроектировать по ширине пленки, например, 12 или 16 м. Если вы купите рулон шириной 16 м, то арка должна быть 15 м

По 0,5 см с каждой стороны останется для закрепления у основания. Такой подход поможет рационально использовать пленку

Если вы купите рулон шириной 16 м, то арка должна быть 15 м. По 0,5 см с каждой стороны останется для закрепления у основания. Такой подход поможет рационально использовать пленку.

Сборка теплицы из ПВХ труб

Пластиковый каркас лучше усилить поперечной планкой

После выбора места под постройку арочной теплицы своими руками, можно приступать к работе:

1. Разровнять участок. Смонтировать основание из досок в виде прямоугольного короба. Укрепить каждый угол арматурой.
2. По периметру основания вкопать прутья на расстоянии 50-70 см один от другого. Арматуру нужно расположить так, чтобы 40-50 см были в земле, а 60 см сверху.
3. На прут с одной стороны надеть отрезок ПВХ трубы. Образовать дугу, надев вторую сторону трубы на второй прут. Таким образом сформировать 10-12 арок.
4. Прикрепить к деревянному основанию все трубы петлями с помощью шуруповерта. Углы укрепить брусьями.
5. Усилить конструкцию, закрепив отрезок шестиметровой трубы изнутри, по верхней точке арок.
6. Изготовить и прикрепить торцы с оконными и дверными проемами.

Как правильно натянуть пленку

Следующий этап – покрытие основы. Натягивать пленку лучше в безветренный день, тогда она не будет провисать.

1. Равномерно разложить пленку на арки так, чтобы с обеих сторон остался запас, и натянуть. Укрывной материал прибить на рейки, оборачивая их минимум 1 раз. Оставшуюся часть пленки засыпают землей. Лучше, чтобы полотно было непрерывным.
2. Возле дверных и оконных проемов пленку следует подогнуть внутрь.
3. Далее нужно померить дверной проем и в соответствии с его размером сколотить дверь из бруса. Закрыть ее полотном, обрезая излишки.
4. Прикрепить ручку и подвесить дверь на металлические петли. Так же сделать запланированное количество форточек.

Укрытие пленкой

Арочная теплица под пленку будет устойчивой, ведь она усилена ребром жесткости. Осенью сооружение следует разобрать и убрать на зимовку, так как пленка не выдержит давление снега.
