1 место – поликарбонат
Один из самых популярных материалов. Его плюсы заключаются в:
- Лучшие технические характеристики.
- Подходящие эксплуатационные характеристики.
- Прочность материала. Если сравнивать его с тем же полиэтиленом, то становится понятно, что первый вариант переносит физическое воздействие намного лучше. Для него не так страшны нагрузки. Например, зимой. В этот период низкие температуры и снег способны разрушить материал. Заставить его потрескаться. Для поликарбоната это не является проблемой.
- Стоит отметить, что этот материал почти не подтвержден ультрафиолету. Это благоприятно влияет на растение, т.к. они не будут облучены ультрафиолетовыми лучами.
- Обладает высокой теплоизоляцией. Всё благодаря устройству самого материала. Он состоит сразу из двух слоёв.
- Как было сказано в третьем пункте, поликарбонат способен выдерживать различные температуры: как сильные морозы, так и жаркие дни.
- Этот материал может рассеивать свет. В чём преимущество? В том, что ваш урожай не пострадает от солнца. Уменьшается вероятность горения растения.
- Цена материала. Один из самых решающих факторов. Если использовать поликарбонат, то такая теплица получится намного дешевле.
Кроме того, существует огромное количество компаний, которые предоставляют поликарбонат высокого качества. Ещё и по хорошей цене. Доступность материала – это удобство для покупателя.
Чертежи теплицы из поликарбоната своими руками из профильной трубы
С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.
Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.
С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную конструкцию. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.
Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.
Так выглядит арочная теплица из поликарбоната внутри
Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.
Чертежи теплицы, арочного типа из поликарбоната из профильной трубы
Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.
Схема теплицы из поликарбоната
Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки. Если же она больше 6 метров, вам необходимо будет провести дополнительные расчеты.
Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

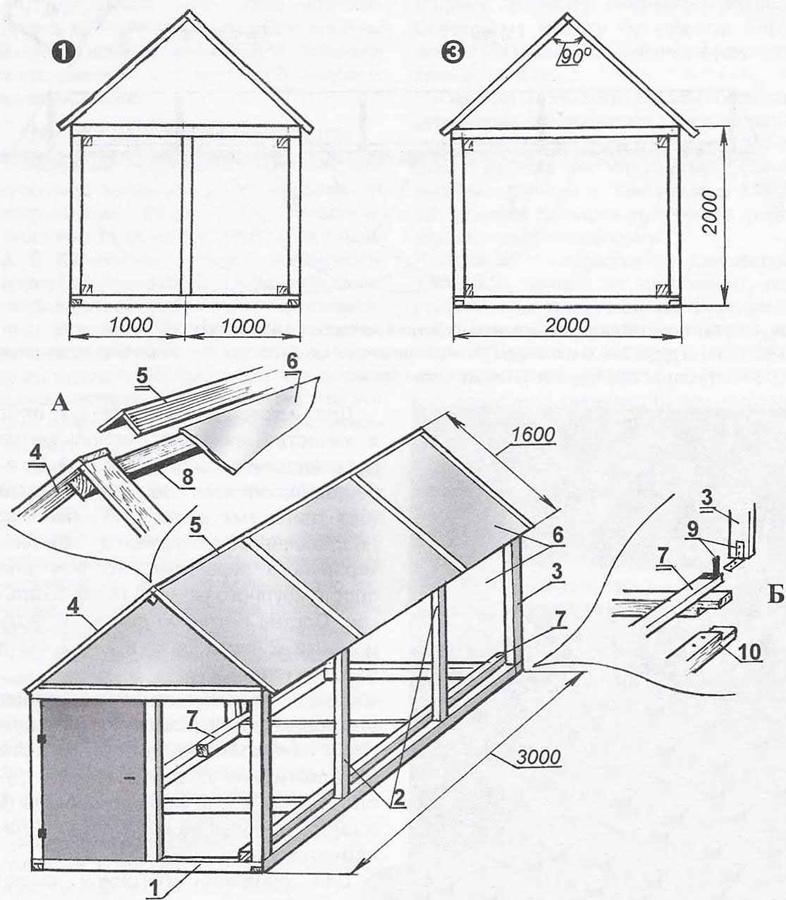

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.
Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.
По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.
Пример теплицы с двускатной крышей
Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности.

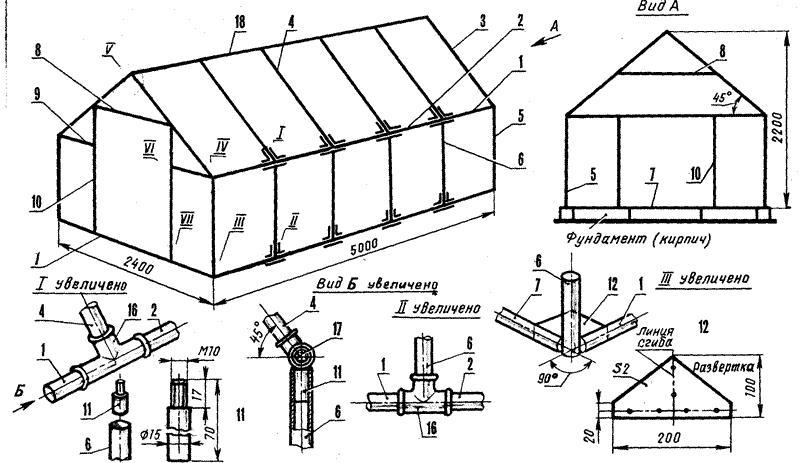

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей
Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.
Сезонные теплицы, проекты и чертежи.
При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства. Листы необходимо соединять крепежными профилями.
Теплица хлебница, чертежи.
Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:
- Необычный дизайн;
- Нет необходимость в большом количестве стыковочных линий;
- Легко выполнить процедуру проветривания;
- Легкость в сооружении теплицы.
Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.
Теплица хлебница, фото
Как сделать теплицу из поликарбоната своими руками, видео:
Итог:
Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую мощную конструкцию или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

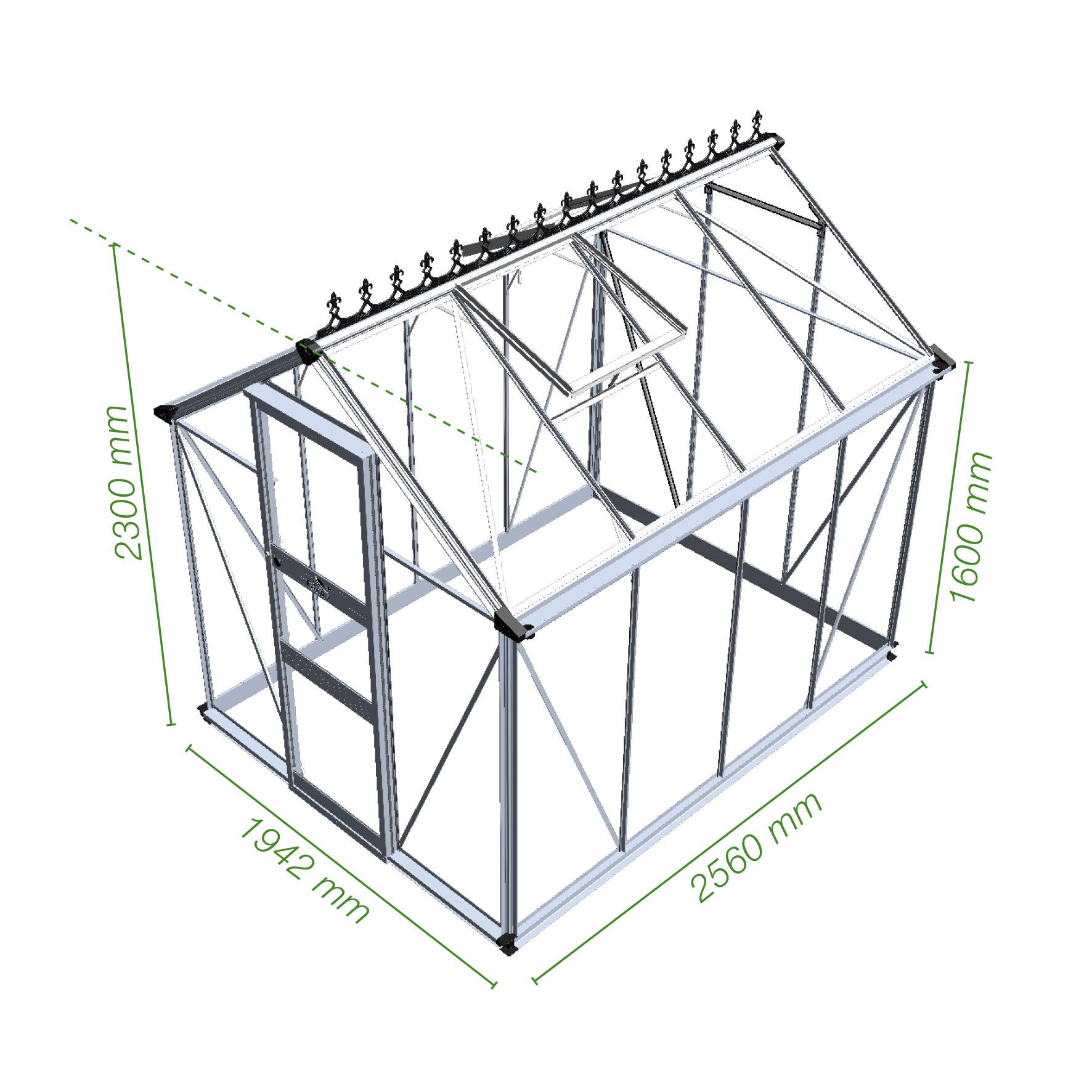

2 место – стекло
Это второй по популярности материал. Его выбирают из-за эстетической составляющей. Такое покрытие хорошо подходит для этого вида помещений. У вас получится конструкция, которая будет отличаться прочностью и небольшим весом.
Минусы:
- Материал быстро пачкается. Грязь и дождь – все это будет очень хорошо заметно на материале. Потребуется огромное количество сил, чтобы поддерживать теплицы в пригодном виде. Кроме того, если постоянно чистить крышу, то это может быть просто небезопасно.
- Стоимость. Если использовать для теплиц стеклопакеты и специальные рамы, то цена вопроса будет огромна. Получается, что возведение теплицы будет невыгодным решением.
- Материал может навредить вашим растениям, т.к. стекло не обладает хорошей теплоизоляцией. Более того, такая конструкция будет пропускать свет, но не рассеивать его. Это негативно отразится на листьях.
Теплица своими руками самые лучшие проекты от А до Я
Выберите интересующую теплицу или проект:
Статья 1. Посмотреть, как делается теплица из полипропиленовых труб.
Статья 2. Теплица из профиля для гипсокартона своими руками. Чертеж с размерами
Статья 3. Теплица из пластиковых бутылок своими руками. Чертеж с размерами
Статья 4. Мастер класс: Теплица из пластиковых труб своими руками. Фото и видео
Статья 5. Теплица из профильной трубы 20х20 и 40х20 своими руками. Чертежи и фото самодельных теплиц
Статья 6. Теплица из оконных рам. Как построить своими руками?
Статья 7. Теплица с открывающейся крышей (откатной) своими руками. Чертеж + фото + видео
Статья 8. Теплица кормилица умница с открывающимся верхом (откатной крышей)
Статья 9. Теплица из поликарбоната и пластиковых труб – теплица профильная (чертежи с размерами)
Статья 10. Теплица с печкой своими руками. Делаем сами теплицу с печным отоплением и водяным контуром.
Статья 11. Теплица своими руками из дерева (простая схема и видео). Чертеж теплицы из деревянных брусков 5 метров

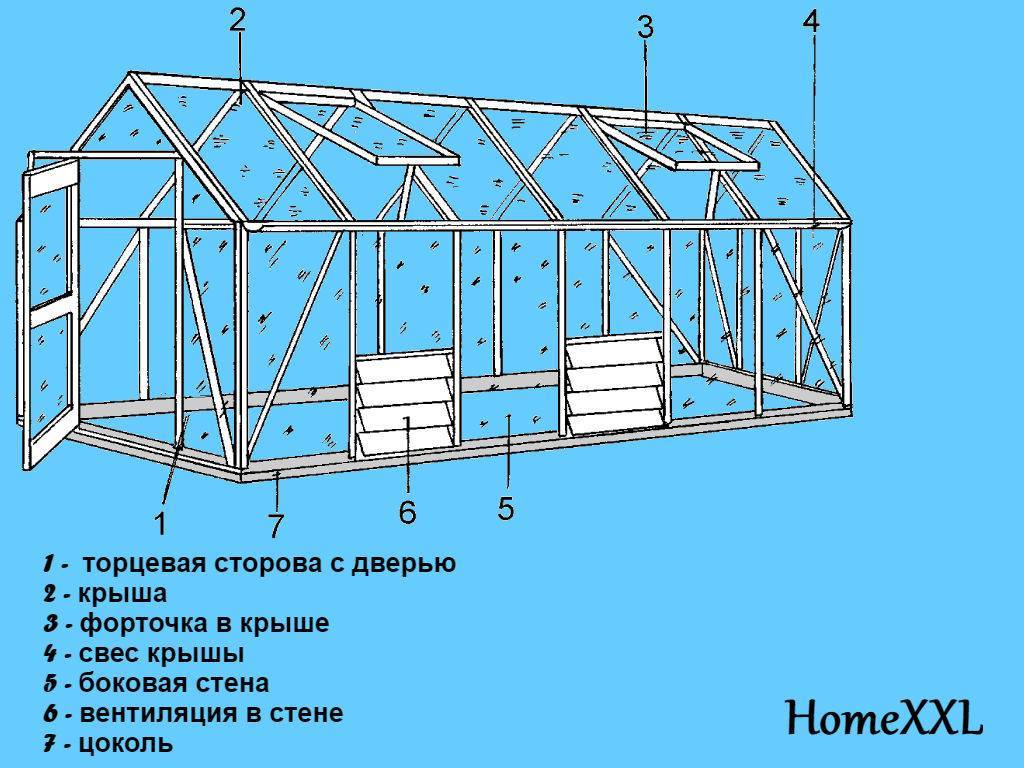

Прежде чем строить теплицу, необходимо определить для себя некоторые моменты. Во-первых, а это самое главное, что будет расти в теплице. От этого зависит размер вашего сооружения. Можно поставить большую теплицу, а можно сделать парнички. Далее, выбираем место, где будет располагаться теплица. И, последнее, материал, из которого будем ее изготавливать. Самым распространенным материалом является дерево. Однако, с появлением различных типов строительных материалов, теплицу можно делать и из пластиковых труб, поликарбоната и пр.
По форме крыши, теплицы бывают арочными, односкатными и двускатными. Самыми распространенными на садовых участках встречаются двускатные теплицы. Такая форма крыши дает хорошую освещенность.
- Теплица своими руками из дерева
- Теплица своими руками из поликарбоната и пластиковых труб. Делаем сами
- Простая теплица своими руками из оконных рам. Как построить?
- Теплица своими руками из профиля
- Теплица своими руками самые лучшие проекты видео
Как сделать?
- Подготавливаем фундамент.
- На него устанавливаем каркас. У нас он будет деревянным. Есть еще один вариант. Берем столбы и устанавливаем их по углам. А уже к ним прикрепим рамы.
- Нужно устранить щели между каждым из блоков. Для этого берем шпаклевку и хорошенько проходимся по ним.
- Берём деревянную рейку и забиваем ей щели. Также можно использовать подложку. Например, для ламината.
- Переходим к передней стене. В ней будет наша дверь. Ее можно сделать из окон. А если такой вариант не для вас, то достаточно установить деревянную рамку и сверху установить достаточное количество пленки.
- Крышу делаем из пленки. Можно использовать деревянный брус, если у вас остался лишний. Некоторые люди ограничиваются и оконными рамами. Но для этого нужно использовать подпорки. Они усилят конструкцию и позволят ей выдержать приличный вес от стекла.
На этом подборка теплиц заканчивается. Мы выбрали три основных варианта, с которыми сумеет справиться каждый садовод. Чтобы построить другие виды теплиц, нужно потратиться на большое количество материалов и уделить время проектированию. Потребуется создание сложных расчетов. Это непросто, но возможно. Если вы уверены в своих силах, то стоит возвести такую теплицу. И она будет радовать вас урожаем круглый год.
1 вариант. Теплица на пластиковых дугах
Если вам надо укрыть теплолюбивые культуры от весенних заморозков, то этот вариант вам подойдет. Самое замечательно, что для того чтобы собрать такой парничок, вам даже не понадобится какой-то специальный инструмент.
Что вам понадобится, чтобы самому собрать тепличку/парничок на дугах?
- Пленка, агротекстиль или спанбонд.
- Пластиковые дуги, лучше всего использовать самые дешевые полипропиленовые трубы для воды отечественного производства, примерно 700-800 рублей за 10 метров.
- Металлические пруты – арматура, примерно по 200 рублей за 3 метра. Лучше покупать не 3х метровыми кусками, а попросить сразу в магазине нарезать на куски длиной по полметра.
Тепличка-тунелька из труб с укрытием из агротекстиля
Как самому собрать тепличку-тунельку на пластиковых трубах?
- Разметьте грядку, так чтобы расстояние между дугами было не больше 120 см, но и не чаще 60 см.
- Определитесь с необходимой высотой парника, как правило, на 1 дугу идет труба длиной 2,5 метра. Длина рассчитывается в зависимости от ширины грядки, необходимой высоты и просто из расчета материала, который у вас есть в наличии.
- По краям грядки вбейте куски арматуры. Арматура нужна для того, чтобы на нее надеть пластиковые трубы. Воткнуть трубы в грунт у вас не получится, они будут постоянно “гулять”. Так что арматура – это ваш каркас и фиксаж.
- На куски арматуры наденьте трубы (тут наверно надо оговориться, что диаметр труб и арматуры надо ЗАРАНЕЕ рассчитать так, чтобы трубы легко одевались на металл, т.е. внутренний диаметр трубы должен быть БОЛЬШЕ, чем диаметр арматуры).
- На готовый каркас сверху уложите пленку, агротекстиль или спандбонд, т.е. материал, который вы выбрали и приобрели.
- Не достаточно будет просто накинуть на дуги пленку, ее надо обязательно зафиксировать. В покупных тунельках агротекстиль идет прошитый так, что он легко одевается на дуги и легко снимается. Если шить вы не хотите, то низ материала можно прижать любыми тяжелыми предметами и действовать по старинке. В жаркие дни просто откидывать материал в проход между грядками.
Варианты пленочных теплиц на дугах
Накидывать пленку или лутрасил можно не только на дуги, но и на простой деревянный каркас.

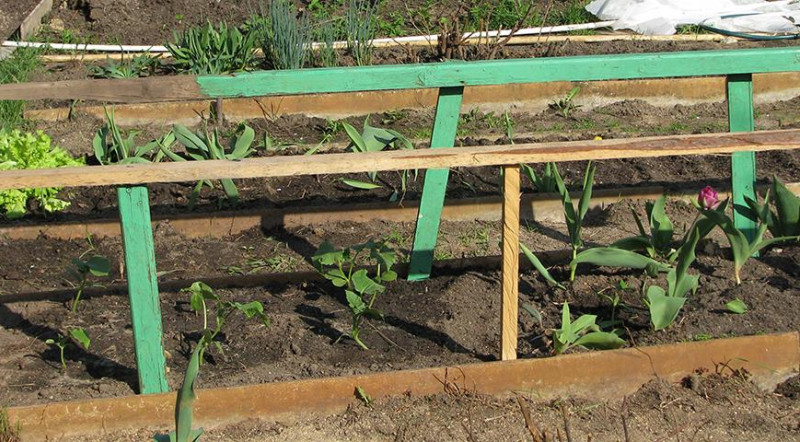

Деревянные опоры, которые можно использовать как каркас для пленки, или для подвязки овощных культур: фасоли, гороха, огурцов.
Теплица с деревянным каркасом своими руками
Теплица может быть декоративным и функциональным сооружением, которое украсит ландшафтный дизайн вашего участка. Или же просто временной структурой, которая служит одной цели – обеспечить вас овощами и зеленью в холодный сезон. Видимая здесь теплица с деревянным каркасом находится где-то посередине между этими двумя типами. Прочная конструкция с деревянным каркасом выдержит не один сезон, а покрытие из плотной полиэтиленовой пленки прослужит до двух лет. Впрочем, когда пленка начнет портиться, ее очень легко заменить. Угловые перегородки высотой 1,5 м обеспечивают достаточно места для работы на столах обычной высоты. Стены обеспечивают много пространство для роста растений. Двери, это просто пленка, которая сворачивает в рулон над входом.
Если планируете часто входить и выходить из теплицы, можете купить или сделать своими руками сборные двери, как видите, в конструкции каркаса дверной проем с рамой предусмотрен. Чтобы обеспечить вентиляцию в жаркую погоду, сделана вентиляционная форточка с деревянным каркасом, которая надевается на один стропильный отсек и может быть легко открыта. При желании вы можете использовать для сборки каркаса, хотя шурупы для настила имеют больше смысла для такой небольшой конструкции. Ниже можете посмотреть замечательный мастер класс, если нужна инструкция, ссылка на сайт под пошаговыми фото.
Источник фото: www.blackanddecker.com/ideas-and-inspiration/projects/greenhouse-how-to
Чертеж каркаса деревянной теплицы
По представленным здесь чертежам вы можете построить каркас для небольшой теплицы 3,5 х 5 метров своими руками. Для этого проекта вам понадобятся длинные деревянные балки 4 x 4 длиной180 см. Прежде всего, у вас есть две альтернативы для основания каркаса теплицы. С одной стороны, можете вырыть ямы и установить столбы в бетоне, или построить прямоугольную раму и прикрепить к ней опоры. Тщательно подготовьте участок, следя за тем, чтобы поверхность была ровной. Кроме того, вы должны рассмотреть возможность строительства бетонного фундамента для теплицы, если планируете стационарное сооружение. Порядок строительства показан на схемах, а полное описание можно прочитать на сайте.
Источник фото: howtospecialist.com/uncategorized/small-greenhouse-plans/#more-4560
3 место – полиэтиленовая пленка
Как ей воспользоваться? Её достаточно наложить на каркас из абсолютно любого подходящего материала.
- Пленка имеет небольшой вес, что упрощает возведение теплицы.
- Существует вид пленки, который прослужит гораздо дольше обычной. Это армированная пленка.
- Этот материал легко закреплять на каркасе. Следовательно, для создания теплицы потребуется гораздо меньше сил и времени. С такой работой справится любой мастер. Даже начинающий.
- Низкая стоимость.
Минусы:
- Даже если использовать армированную плёнку, то срок эксплуатации этого материала будет самым маленьким.
- Она не спасает растения от ультрафиолетовых лучей.
- Пленка недостаточно устойчива к перепадам температуры.
- Шумоизоляция – не самый важный пункт. Но пропустить его нельзя. Стоит отметить, что теплица из этого материала не будет защищена от шума. Пленка будет шуршать даже от несильного ветра.
Итак, мы разобрали те материалы, которые чаще других используются для возведения теплиц. Если посмотреть на плюсы и минусы, то становится понятно, почему поликарбонат лидирует. От себя мы рекомендуем остановить выбор именно на нём.
Теплица из поликарбоната и пластиковых труб. Делаем сами
С развитием технологий появились новые материалы для строительства. Сейчас довольно активно используются при строительстве теплиц пластиковые трубы. Надо отметить, что небольшие парники на своем огороде я делаю только из таких труб. Трубы бывают следующих видов: ПВХ, полипропиленовые и металлопластиковые.
Трубы ПВХ самые дешевые, но все они достаточно легко монтируются. Поэтому выбор труб остается за вами. Единственно, хочется отметить, что металлопластик несколько надежнее.
Кроме того, используя пластиковые трубы, вы уже можете придавать любую форму своей теплице (чего сложно сделать в деревянной).
Прежде чем начать строить теплицу, вы, как и в случае с деревянной, выбираете, что будете в ней сажать, место, где она будет стоять. Исходя из этого вы подготавливаете чертеж теплицы, с тем, что бы по нему закупить необходимое количество материала.

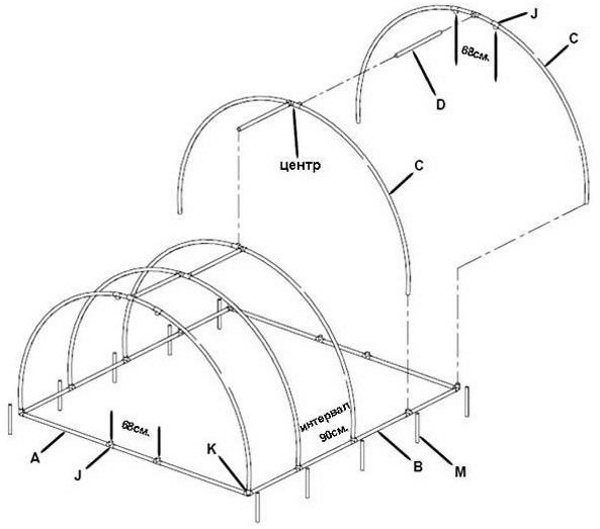

Ниже показан примерный рисунок схемы такой теплицы с вариантами крепления.
Исходя из этого, подбираем нужное количество материала. Для вышеприведенной схемы расход материала будет следующим (цены могут отличаться):
После этого вы определяетесь будет ли ваша теплица постоянной, или временной (переносной). Если вы ее ставите надолго, то лучше всего под нее сделать ленточный или столбчатый фундамент. Если же вы ставите ее без фундамента, то необходимо вкопать металлические штыри. Над поверхностью земли они должны выступать сантиметров на 30. На них необходимо будет надевать каркас теплицы. Для этого одеваем на эти штыри трубы. Если высота теплицы 4 метра, то длина одеваемой трубы составит 6 метров. Загибаем трубу, образовывая дугу и надеваем на штыри противоположной стороны.
Для закрепления установленных дуг между собой, берем трубу той длины, какой планируется теплица своими руками. Если трубы такой длины нет, то соединяем две трубы друг с другом. После этого, располагаем ее по центру дуг и фиксируем хомутами.
Каркас собран. Теперь собираем покрытие, для которого мы используем поликарбонат. Листы выбираем толщиной не менее 4мм. Размер их составит 2,1х6 м.
Крепление этих листов производим внахлест. Стыки можно загерметизировать специальной лентой. Соединяем листы термошайбами или саморезами с широкими шляпками.
Далее сооружаем дверь, для чего делаем вначале каркас из труб необходимого размера, после чего прикрепляем готовую дверь на петли.
Теперь нам осталось прикрепить к теплице поликарбонатные листы.
Поликарбонат – достаточно гибкий материал. Это позволяет делать его раскройку и монтаж без каких-либо усилий. Кроме того, поликарбонат привлекает к использованию своей прочностью и устойчивостью к атмосферным невзгодам.
Стандартные листы для теплиц 6 и 8 мм., для парников – 4 мм., а для зимней теплицы – 10 мм.
Что бы прикрепить поликарбонат к каркасу можно использовать так называемые пластиковые серьги или алюминиевые скобы. На рисунке ниже показана схема такого крепления.
Другой вариант крепления поликарбоната, это применение профилей. Прежде чем прикрепить саморезы к металлическому каркасу, заранее просверливаем отверстия, после чего крепим поликарбонат на саморезы. Лучше всего подойдут саморезы с термошайбами, так как у них широкая площадь опоры, а, кроме того, это даст возможность сохранить карбонат в целостности и не дать появиться конденсату.
Ниже на рисунке показаны саморезы для крепления поликарбоната.
Из чего она может состоять?
1. Деревянного каркаса.
2. Металлопластикового каркаса.
Вы получите большое помещение, которое будет защищать посадки от любой погоды. Материал для него можно выбрать на ваше усмотрение: либо ограничиться просто пленкой, либо задействовать поликарбонат.
Заметка! Если вы используете конструкцию из труб, то не стоит забывать про относительно легкий вес. Ее будет очень просто сдвинуть, когда начнется сильный ветер. Для того чтобы это избежать, рекомендуем воткнуть в грунт арматуру или другой подходящий материал. Это поможет хорошо зафиксировать конструкцию и обезопасить вас.
Существует несколько вариантов теплиц, в которых будет отопление и поливы. Такие помещения можно использовать целый год. Они будут эффективны, но для возведения подобных конструкций потребуется много денег и сил. Не все садоводы готовы на этот шаг.
Именно поэтому мы выбрали несколько простых вариантов. Предлагаем вам ознакомиться с инструкциями ниже.
Теплицы, различающиеся по конструкции
Они бывают:
- Теплицы в виде просторного помещения.
- Небольшие теплицы в виде квадрата. (Или ящика)
- Конструкция, которая значительно уходит в грунт.
- Теплица, которая укрыта специальной рамой.
Начнём с той, что сделать будет проще остальных. Рассмотрим конструкцию, которая внешне напоминает ящик. Её размер будет незначительным – примерно 2000 на 1500 мм. Для такой теплицы не столь важны материалы, сколько выбор места. Необходимый участок должен быть благоприятным. При этом земля не должна сильно проседать.
Вы можете остановиться на этом варианте, если собираете выращивать рассаду или любую зелень. Благоприятное время для посадки – ранняя осень. Но урожай можно собирать вплоть до поздней осени, что, несомненно, удобно.
Это не единственный доступный вариант. Можно возвести простой каркас. И будет он изготовлен из арматуры, пластика или (иногда) из проволоки, которая обтянута пленкой. Но над последним вариантов стоит задуматься. Прочтите предыдущий пункт, изучите все минусы, и примите решение.
В чем же плюс такой конструкции? Она удобно тем, что можно снять пленку и открыть растениям доступ к воздуху и солнцу. А если вас застали врасплох жаркие дни, то всегда можно создать тень искусственно, т.е. использовать подходящую по размерам сетку.
Перейдём к более надежным вариантам. Как вам конструкция из брусьев и пленки? Такую теплицу, как и в первых двух вариантах, можно использовать весной, летом и даже осенью.
Размеры можно выбрать самые разные. Если вам необходимо высадить небольшое количество рассады, то подойдёт тот размер, который будет удобен лично вам.
Минус заключается в том, что подобную теплицу лучше возводить исключительно для рассады. Кроме того, для этой конструкции просто необходимо делать специальные крыши. Они смогут обеспечить растениям необходимое количество воздуха и солнечных лучей.
Рассмотрим и другой вариант, который идеально подойдёт для зелени.
Почему бы не изготовить маленькую теплицу из того, что под рукой? Например, при помощи металлической бочки. Достаточно взять её и сделать небольшие отверстия в виде окошек. Крышу можно сделать из той же пленки. А если чего-то растениям будет недоставать, то всегда можно её снять.
Вам нужно сделать такую теплицу, чтобы выращивать не только рассаду, но и овощи? Тогда рассмотрим конструкцию, благодаря которой вы сможете начать сезон с самого начала весны.
Теплица из поликарбоната деревянным каркасом
Деревянный каркас для теплицы из поликарбоната принципиально не отличается от конструкции каркаса для другого покрытия. Размеры и количество материалов зависит только от дизайна конструкции.
Необходимые материалы:
Панели поликарбоната 22 шт. Конечно, вы можете купить дешевые виниловые панели, которые со временем могут деформироваться и выйдут из строя. Поэтому лучше заплатить больше и приобрести прозрачные листы Tuftex – отличный выбор для теплиц. Гофрированная структура гибкая и прочная, поэтому в десятки раз превосходит по прочности аналогичные фиберглассовые панели. Вам также потребуется подобрать пенопластовые укупорочные ленты (80) и шурупы с неопреновыми шайбами (обычно используются для металлической кровли). Алюминиевый рифленый сайдинг.
- 60 штук досок 2×4 длиной 244 см, что включает дополнительные пиломатериалы.
- 3 доски 2×4 длиной 3 метра. Это для стены высотой 90 см, для нижней и задней верхней части.
- 5 досок 2×4 длиной 365 см для 90 см стены сверху и снизу с обеих сторон, а также для конька крыши.
- 2 доски 2×4 длиной 365 см для нижней части боковых стен, где она будет касаться земли.
- 2 доски 2×4 длиной 3 м 10 футов для нижней части передней и задней стен.
- 370 см алюминиевая ребристая крышка
- 8 мешков с цементом.
- Дверь 76 см и виниловое окно 80 х 40 см для вентиляции у задней стены.
- Кусочек ДСП для клиньев. 60 x 120 см часть более чем достаточно.
- Белая фасадная краска
Ниже галерея с фотографиями, где показаны отдельные этапы строительства. А также чертежи и схемы. Но для полноты картины лучше прочитать инструкцию и посмотреть видео, все это вы найдете на сайте, ссылка под галереей.
Источник фото: www.instructables.com/id/DIY-GreenHouse-Build-Solid-Structure/
