Тонкости изготовления теплицы из стекла

? Чертёж стеклянной теплицы, советы при планировании

Проект можно составить на бумаге или на компьютере (ноутбуке), применив графические редакторы.

Рекомендуемый порядок:

  1. Выбираются размеры стекла (к примеру, 160x220 см).
  2. Определяются с типом основания (к примеру, цоколь высотой 50 см).
  3. Выбираются обвязочная доска и брус.
  4. Выполняются вычисления размеров остекления теплицы (длина, ширина и высота).
  5. Составляется чертёж теплицы, наносятся расчётные параметры;
  6. Определяются места нахождения форточек-фрамуг;
  7. Рассчитывается требуемое количество расходных материалов.

Распространена прямоугольная форма каркаса, так как позволяет за короткое время собрать теплицу самостоятельно.

Чертёж прямоугольной теплицы:

Какие фундаменты можно использовать для теплиц из стекла

Выбор основания для стеклянного тепличного сооружения зависит от особенностей материала, из которого сделан каркас, а также почвы.

Разновидности основания:

  1. На стабильных непучинистых почвах и относительно низком уровне нахождения грунтовых вод применяют монолитный фундамент, изготавливаемый из бетона, кирпича и блоков.
  2. На глинистых, склонных к подвижкам и вспучиванию, грунтах при обустройстве стеклянной теплицы потребуется фундамент по типу монолитной основы.
  3. На стабильных почвах и небольшом весе теплицы ограничиваются только столбами из бетона, блоков или кирпича.
  4. На глинистых землях, непроницаемых для осадков, применяются сваи, изготовленные из дерева, бетона, асбоцементных труб, металла, пластика.

При сооружении теплицы из стекла на дачном участке часто ограничиваются древесным массивным брусом, который обрабатывают гидрофобными пропитками и антисептическими растворами.

Брус, который фиксируется стержнями к земле, размещают на дренажной подушке и укрывают рубероидом в качестве гидроизоляции.

Советы при выборе стекла

Для остекления теплиц используют стекло с пределом прочности 7,5 кг/м2.

Если материал приобретается низкого качества, то у него обычно повышенная хрупкость, низкий уровень прозрачности.

К повреждению растений в теплице может привести и эффект линзы.

Лучшими для тепличных построек считаются марки стекла по ГОСТу М4-М6. Марку М4 относят к полированным сортам, марки М5 и М6 относят к неполированным.

Рекомендованная толщина стекла от 4 мм. В двухслойном стекле толщина полотна – 3,2 мм, а в витринном стекле – 6,4 мм.

Если используются одинарные или двойные стеклопакеты, то при их установке используют резиновые прокладки, ведь стекло при температурных колебаниях сжимается-расширяется.

Нужно только учитывать, что при применении двойных стеклопакетов пропускная способность света уменьшается на 50 %.

В целях безопасности используют закалённое стекло. При повреждении такое стекло разрушится на мелкие осколки до 1,5-2,0 см. В северных регионах используют теплосберегающие сорта стекла.

Важно учитывать, что штормовые полотна уменьшают инсоляцию растений, а теплоотражающие материалы оказывают негативное воздействие на рост и развитие теплолюбивых культур

Покупная теплица: делаем правильный выбор

Если вы решили такую теплицу не строить, а приобрести, то будьте готовы к тому, что она самая дорогая. Но учитывая тот факт, что стеклянная теплица будет у вас одна на много лет и что благодаря ей вы будете снимать шикарный урожай, а то и дважды в год, то потраченных денег жалко не будет.

Совершая покупку, особо тщательно осмотрите каркас. Это скелет теплицы, и именно от него зависит, как долго она вам прослужит. Посмотрите, чтобы не было щелей, двери и форточки закрывались плотно. Толщина стекла должна быть не менее 4 мм.

Покупные парники также должны быть установлены на надежный фундамент.

Достоинства и недостатки стеклянных теплиц

Применение на приусадебном участке теплиц позволяет защитить рассаду и сельскохозяйственные культуры от заморозков, обеспечить наиболее благоприятные условия для роста, существенно продлить дачный сезон, повысить урожайность и обеспечить себя большим количеством свежих и качественных овощей.

Особенности стеклянных теплиц

На сегодняшний день, несмотря на жесткую конкуренцию, стекло все еще повсеместно распространено в качестве основного материала для обшивки теплиц. И причиной этому является не только консерватизм некоторых дачников, но и неоспоримые преимущества материала.

  1. Высокая прозрачность и показатели светопроницаемости – возможности естественного освещения используются по максимуму.
  2. Стекло не теряет своей прозрачности со временем.
  3. Химическая инертность – стекло не боится контакта с пестицидами, удобрениями, кислотами или щелочами.
  4. Долговечность – стекло не подвергается воздействию коррозии, не гниет и не деградирует под солнечным светом. По сути, долговечность парников с подобной обшивкой ограничена лишь сроком службы каркаса.
  5. Простота ухода – пыль и иные загрязнения удаляются с поверхности без каких-либо проблем. Также вы не ограничены в выборе моющих средств.
  6. Стойкость к абразивным воздействиям также можно отнести к преимуществам.
  7. Низкие показатели теплового расширения – линейные размеры элементов стеклянной обшивки теплицы не будут существенно меняться при повышении или понижении температуры.
  8. Возможность построить теплицу практически бесплатно при использовании старых окон или стеклянных дверей.
  9. Поврежденный элемент стеклянной теплицы легко заменить.
  10. По сравнению с другими типами обшивки, стекло является самым привлекательным с точки зрения эстетики. Если вы хотите, чтобы все постройки на участке радовали глаз – выберите стеклянные теплицы.

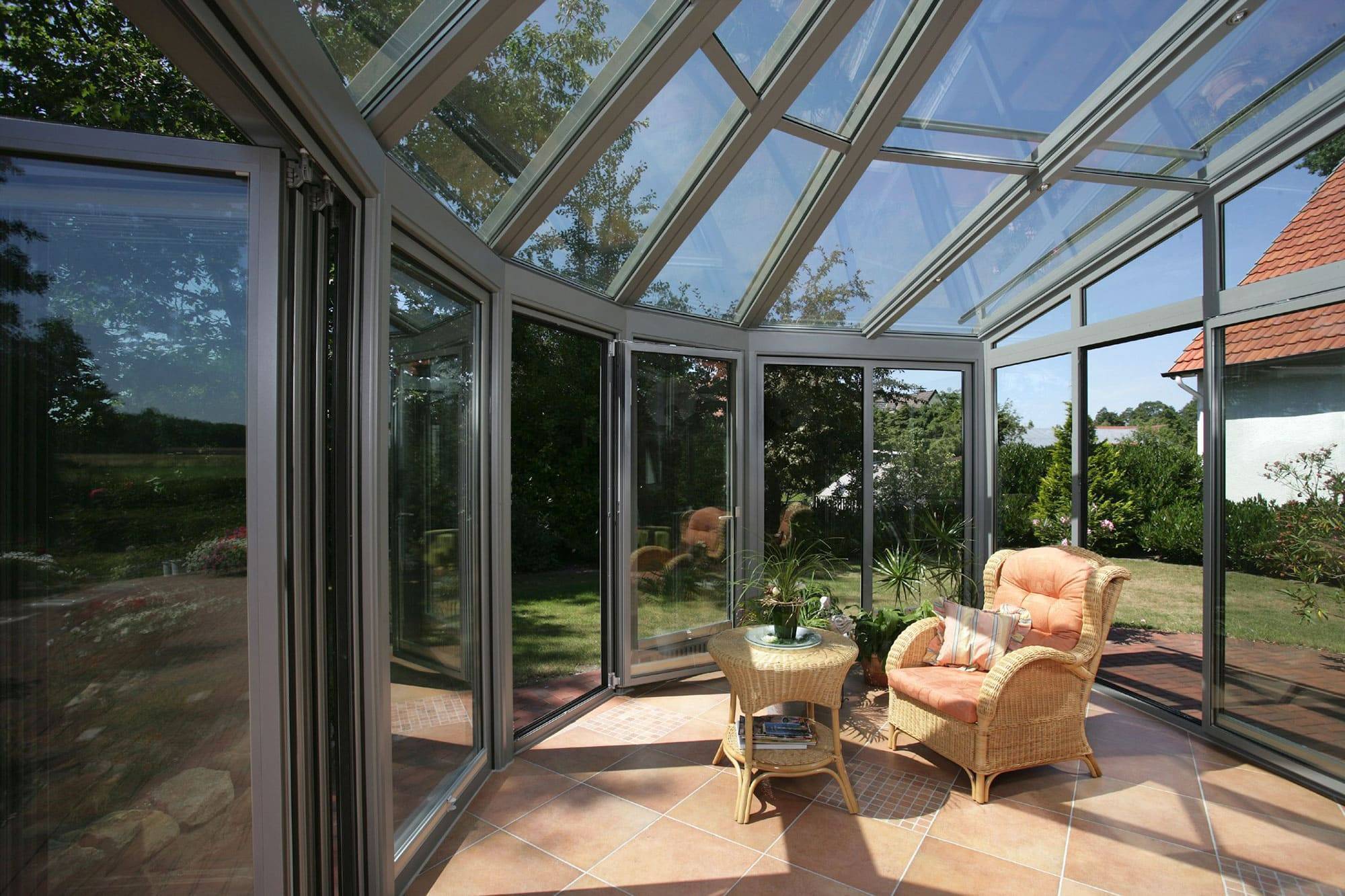

Стеклянная теплица выглядит очень привлекательно

Вместе с тем, теплица с подобной обшивкой обладает набором недостатков, которые следует принимать во внимание

  1. Основной недостаток стекла – хрупкость. Сильный град или кинутый мячик способны нанести серьезный урон обшивке теплицы, а порезаться об образующиеся при этом осколки очень просто. Решить эту проблему можно применением закаленного стекла или триплексов, но стоимость парника при этом серьезно возрастет.
  2. Высокая теплопроводность – по сравнению с теплицами из поликарбоната, стеклянная быстрее разогревается и остывает. При экстремальной жаре или очень сильном похолодании это может плохо сказаться на состоянии рассады и сельскохозяйственных культур.
  3. Стекло — тяжелый материал. Потому для теплицы с такой обшивкой необходим мощный фундамент и очень крепкий каркас. Кроме того, тяжесть стекла существенно усложняет работу с ним.

Разрушающие нагрузки на стекла

Особенности конструкции стеклянной теплицы: плюсы и минусы

Преимуществом конструкции считается повышенная прозрачность.

За счет этого экономятся энергетические ресурсы.

Материал не деформируется под влиянием биологических, химических факторов.

Такая оранжерея безопасна, экологически чистая.

Хорошо смотрится такое сооружение, если оно будет дополнено разнообразными элементами декора. Это придаст эффектный вид всему ландшафту.

Качественная стеклянная оранжерея не боится контактов с абразивами. Характеризуется длительным сроком эксплуатации.

Удобно проводить ремонтные работы в случае поломки секции. Она просто заменяется новой.

Стеклу присуща долговечность на протяжении многих лет.

В тоже время такие конструкции отличаются хрупкостью. Угрозой для них являются внешние механические повреждения, как например, град.

Поэтому специалисты рекомендуют использовать армированное, закаленное стекло, оргстекло. Но эти варианты отличаются значительной стоимостью.

Зимой такие конструкции быстро теряют тепло.

В виду их большого веса необходим прочный фундамент, продуманный до мелочей. Выбор форм небольшой, в основном их строят в виде домика.

Требования к теплицам из стекла и алюминиевого профиля

При выборе стекла следует исходить из долговечности конструкции, а также создания необходимых условий для выращиваемых растений.

С этой целью рекомендовано листовое стекло, имеющее запас прочности 7,5 кг на м2.

В основном это стекло размером 500х400 мм. Использовать необходимо технически закаленное стекло толщиной в 6 мм.

Оно не должно иметь дефекты (неровности, пузырьки), чтобы не допустить ожогов растений.

Это интересно: Как правильно расположить теплицу на участке по сторонам света? (видео)

Безопасны ли стеклянные строения?

Не стоит думать, что для создания стеклянных домов применяется обычное стекло, как для окон. Стеклянные стены намного толще обычного окна, кроме этого, они изготавливаются из материалов, прошедших специальную обработку и сделанных по другим технология, что делает стеклянный дом максимально прочным и безопасным.

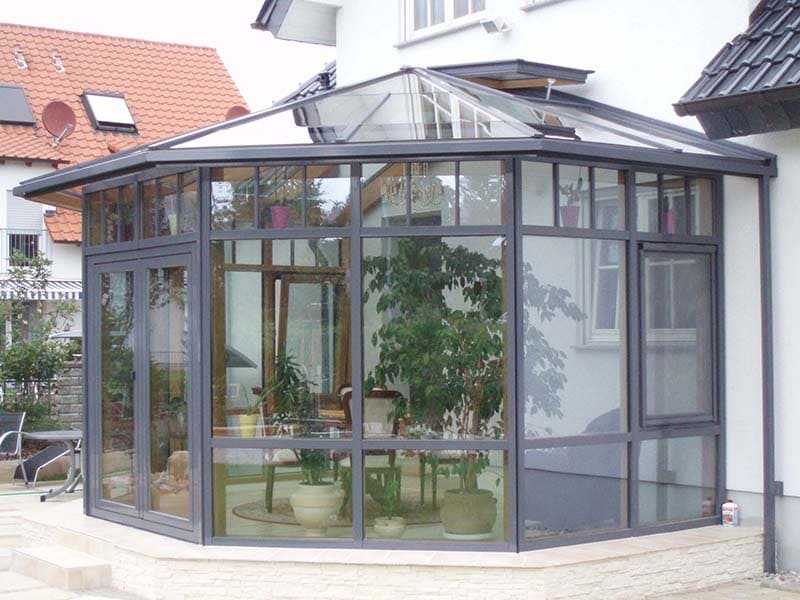

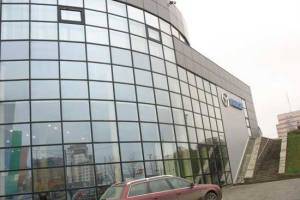

Прочный дом со стекляными стенами

Стеклянные стены дома, кроме стекла, собираются из следующих элементов:

  • Сложная система профилей: они могут быть из дерева, алюминия, пластика или стали.
  • Применяются разнообразные виды стекол: армированные, имеющие стальное покрытие, ламинированные, закаленные, кроме этого, может использоваться оргстекло.

Стеклянная стена в доме изготавливается из материала, прошедшего сложную технологическую процедуру. Стекло не только изготавливают по определенным современным технологиям, но и укрепляют путем использования специальных составов и обработки. Кроме этого, могут использоваться композитные материалы, такое необычное решение, как прозрачный шифер.

Основные отличия парников и теплиц

Вначале разберем основные отличия парников и теплиц.

Основным отличием этих двух сооружений предназначенных для одних и тех же целей является способ обслуживания растений.

Парники – плюсы и минусы

Обслуживание растений в парниках.

Парником называется сооружение, в котором выращивается рассада и растения, а уход за ними осуществляется снаружи.

Если при выращивании рассады парники прекрасно справляются со своими функциями, то при выращивании растений, для получения плодов, огородник может столкнуться с определенными трудностями.

  • К примеру, в парнике очень трудно выполнять обрезку растений.
  • Затенение одних листьев другими приводит к тому, что листья в затененных участках начинают желтеть и отмирать.
  • Обслуживание и вентиляция парника осуществляется полным, или частичным открытием прикрывающего покрытия парника, другого метода обслуживания просто не существует.
  • Данное действие приводит к тому, что внутри парника возникает резкий перепад температурного режима.

Опытные огородники знают, что изменение температурного режима более 2 градусов в течение 15 минут приводит к остановке роста растений, нарушается продуктивность фотосинтеза и происходит потеря растением накопленных питательных веществ. Как результат значительное снижение урожайности. (См. Температура в теплице)

Теплицы – плюсы и минусы

Сбор урожая в теплице.

Теплица, как и парник, предназначается для выращивания рассады и растений. Но в отличие от парника, обслуживание растений выполняется садоводом непосредственно внутри сооружения.

Подвязывание растений к шпалере, позволяет продуктивно использовать как можно большую часть внутреннего пространства теплицы.

Основные виды растений парников и теплиц

В парниках выращивают следующие культуры:

редис, шпинат, салат, фасоль, укроп, низкорослые томаты, перец. (См. Выращивание перцев)

В теплицах в основном:

огурцы, вьющуюся фасоль, томаты, баклажаны, перец.

Самостоятельное строительство теплицы из стекла

Что делать, когда нет финансовой возможности поставить теплицу заводского производства? Практичный вариант есть, справиться с которым сможет любой садовод. Достаточно обладать маломальскими навыками столярного дела.

Эконом-вариант теплицы из старых оконных рам

Новая жизнь старых окон

В благоустроенных квартирах аккуратные стеклопакеты приходят на смену «советским» образцам окон. Именно старым оконным рамам и находит применение матерые дачники при изготовлении бюджетного варианта теплицы. Найти их не составляет труда. В течение года рамы можно насобирать возле мусорных баков, т. е. достанутся они совершенно бесплатно. Естественно, рамы имеют стекла, поэтому это – готовые блоки, из которых умельцы и делают себе парники и вместительные теплицы.

Парник из ненужных окон

Основа основ – фундамент

Начинать делать теплицу из стекла своими руками необходимо с постройки основания сооружения, с задачами которого справится ленточный фундамент. Под него роется траншея глубиной 300-400 мм по периметру будущей теплицы. В вырытую заливочную форму засыпается песок слоем в 100 мм, который тромбуется. На песок засыпается слой щебня до 50 мм. По окончании отсыпки, траншея заливается бетоном. Приготовление бетонной массы – 1 часть цемента и 2,5 части песка.

По истечении суток, когда фундамент застынет, его поверхность застилается рубероидом. Вместо ленточного фундамента можно сделать, так называемые, “пятки”. Делается этот элемент основания по принципу заливного фундамента, только вместо сплошной траншеи роются кубические ямки размером 300*300*300 мм, куда заливается бетон. “Пятки” делаются по углам периметра теплицы, а также через каждые 2 метра по каждой стороне постройки.

Сборка корпуса теплицы

Схема теплицы из окон

На готовый фундамент или “пятки” укладывается лафетный брус с сечением 100*100 мм, и скрепляется по углам посредством металлических уголков и саморезов.

Установка рам начинается от любого угла основания фундамента. Каждая рама ставится на брус и закрепляется к нему саморезами. Длина саморезов должна быть в пределах 100 мм. Скрепление рам между собой осуществляется саморезами длиной 70 мм. В качестве дверей используются балконные двери.

Маленький секрет: чтобы стены теплицы из стекла, собираемой из окон, имели минимальные щели, подбираются створки от одного окна.

Строительство теплицы из старых рам

Конструкция кровли теплицы из стека своими руками собирается с применением брусков 50*50 мм. В качестве кровельного материала лучше использовать листы поликарбоната, чтобы не утяжелять стены посредством оконных рам.

В теплицах и парниках из стекла подобного бюджетного варианта легко регулировать температуру и влажность внутри, так как оконные рамы имеют форточки, которые можно открыть в дни особого зноя, что улучшит микроклимат для выращиваемых культур.

Заливка фундамента

Итак, вы выбрали подходящее место для возведения теплицы и с помощью чертежей вычислили ее размеры. Теперь с помощью колышков и веревки можно сделать разметку участка под постройку.

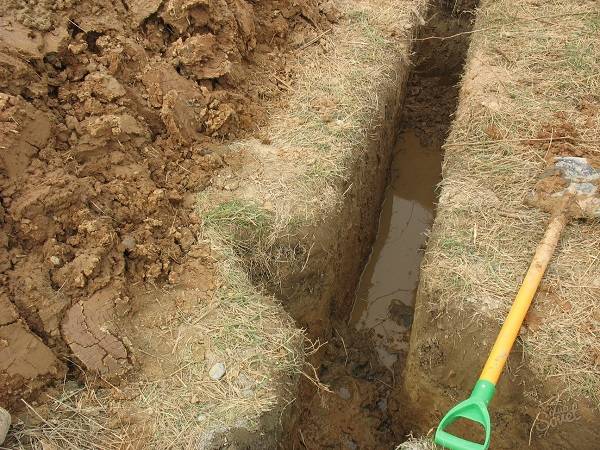

Траншея под фундамент Переходим к ответственному моменту – заложению основания теплицы. Необходимо заметить, что при правильно залитом фундаменте можно сэкономить в зимнее время до 10% тепла.

Как сделать заливку фундамента для теплицы из стекла?

  1. Выкапываете траншею, шириной 30 см и глубиной 40 см.
  2. Далее, насыпаете в нее песок, которые необходимо утрамбовать.
  3. В траншею выкладываете арматуру для укрепления и заливаете бетоном.

Цоколь возводите высотой 10 см над фундаментом, при этом наращивайте опалубку. Используя уровень, выровняйте верхнюю часть опалубки и снова залейте слой бетона до краев. Чтобы создать гидроизоляцию, на застывший бетон уложите узкую полосу рубероида либо битумную мастику. Теперь на высоту 1/2 кирпича у основания обвязки сделайте кирпичную кладку. Можно немного изменить процесс заливки фундамента, однако, принцип остается одним и тем же – использование закладных из арматуры и гидроизоляционного материала.

Виды теплиц со стеклянным накрытием

Типы тепличных построек с применением стекла зависят от вида материала, применяемого при изготовлении каркаса. Различают следующие четыре вида:

  • из древесины;
  • из металлопрофиля;
  • теплицы из стеклопакетов.

Каждый вариант по-своему интересен, и может послужить началом ведения успешного дачного хозяйства.

Стеклянный парник с каркасом из древесины

В качестве элементов каркаса в подобных сооружениях выступают бруски с поперечным сечением 50*50 мм. Указанной толщины будет достаточно, чтобы каркас в сборе мог выдержать нагрузку от используемых стекол. К сожалению, древесина из сезона в сезон постепенно подвергается воздействию внешних погодных факторов, что приводит к гниению. В связи с этим, деревянные элементы обрабатываются специальной жидкостью, препятствующей проникновению влаги в структуру древесины, увеличивая сроки эксплуатации теплицы.

Наглядный пример стеклянной теплицы на деревянном каркасе

Каркасы на основе металлического профиля

Другой аналог теплицы из стекла – постройки на основе металлических профилей. В производство остова идут профили, как квадратного сечения, так и трубы. Материал имеет более высокую плотность, чем древесина, поэтому срок службы строений гораздо выше. Ввиду постоянного влияния внешних климатических условий, а также высокой влажности внутри постройки, металлический каркас лучше предпочесть из оцинкованного профиля.

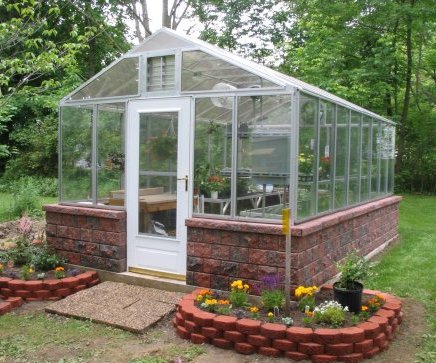

Теплица с остеклением

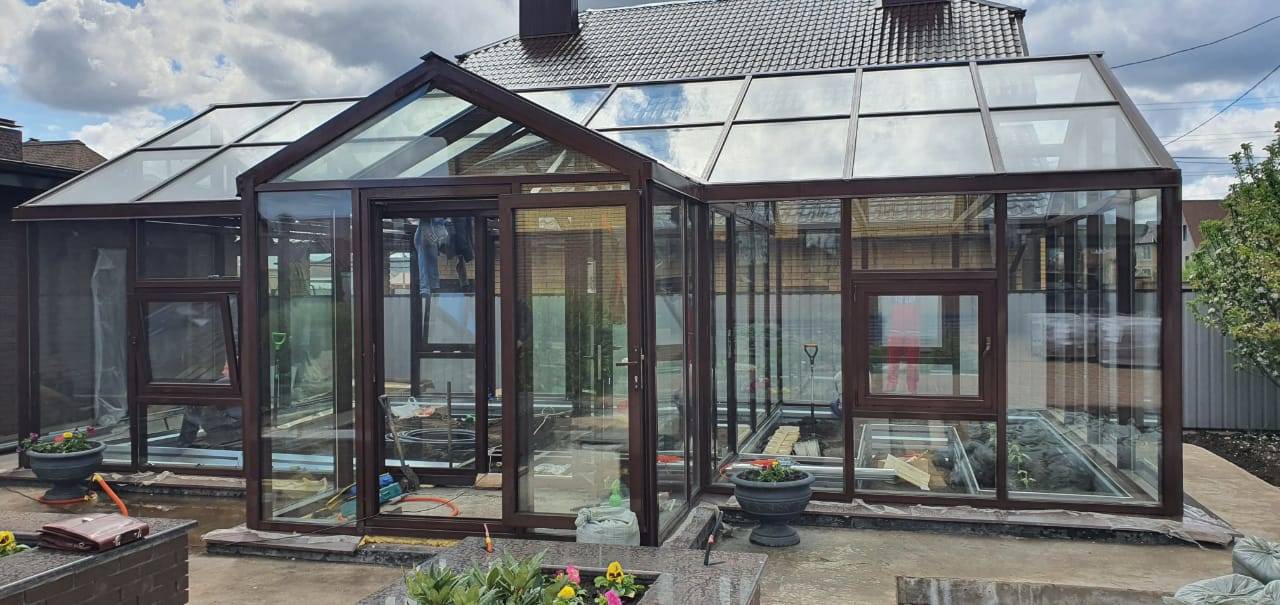

Стеклянные теплицы на стальном каркасе – надежность и долговечность

Чтобы облегчить нагрузку на фундамент, вместо стальных труб лучше взять алюминиевые профили. Теплицам из алюминия нестрашна коррозия, а процесс их сборки более удобен, благодаря легкости материала.

Чертеж каркаса из профиля

Теплицы из металлопластиковых стеклопакетов

Наиболее дорогой, но вместе с тем, добротный вариант каркаса теплицы под стекло. Пластик не подвергается воздействию со стороны высокой влажности, образованию на его поверхности органики в виде плесени и грибка. Модели теплиц, вне зависимости от размеров, собираются как конструктор, так как все комплектующие элементы подогнаны друг к другу. Кроме того, металлопластиковый остов под заказ может быть исполнен в любой требуемой цветовой вариации.

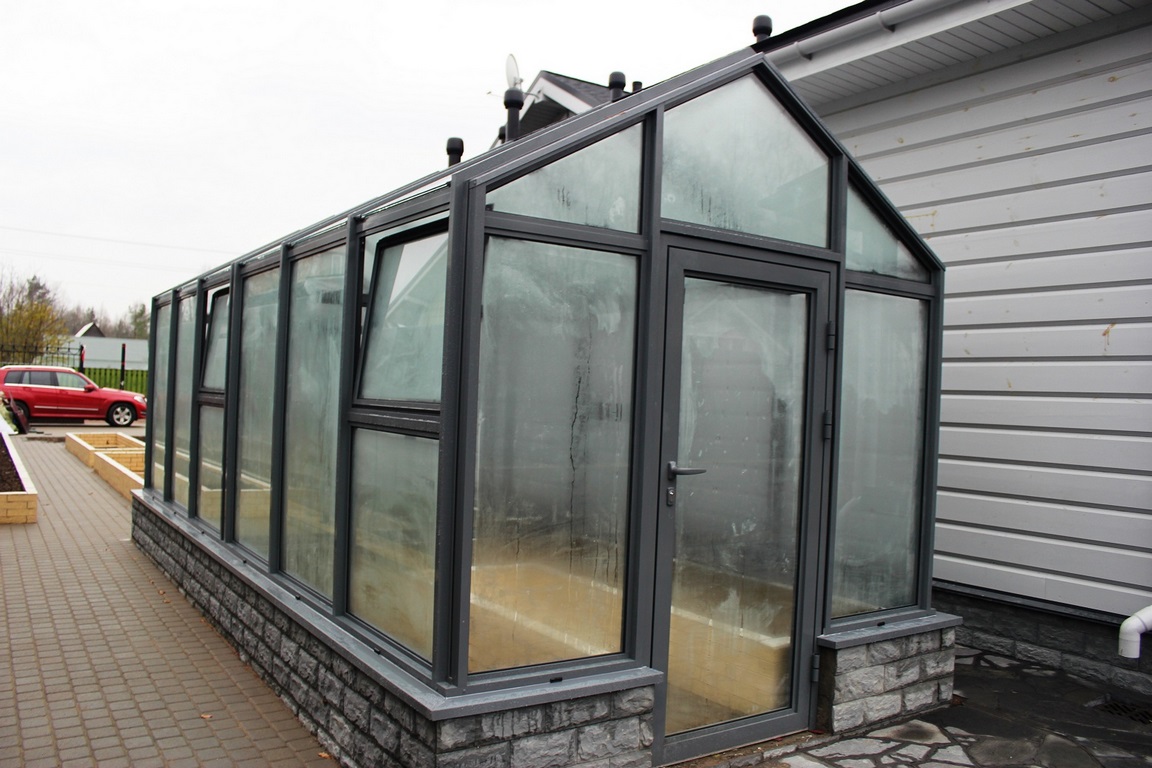

Теплицы из стеклопакетов – элегантный внешний вид и практичность

Теплица из стекла своими руками: пошаговая инструкция по установке

Для постройки теплицы нужно руководствоваться следующей инструкцией:

  1. Подготовьте площадку для установки теплицы: удалите растительность, выровняйте почву при помощи уровня.

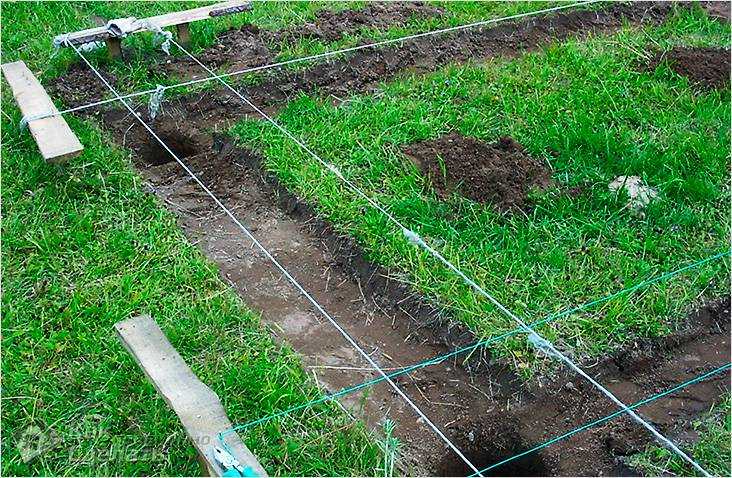

  1. Разметьте с помощью колышков и шпагата место для траншеи под ленточный фундамент.

  1. Выкопайте траншею глубиной 0,4 метра и шириной 0,2 метра, на ее дно насыпьте щебёночно-песчаную смесь толщиной 10 см.

  1. Соберите из досок или древесных плит опалубку и проверьте ее вертикальность кромки при помощи уровня.

  1. Уложите внутрь опалубки сварную сетку или стальную арматуру, закрепите анкера, к которым будет крепиться каркас.

  1. Подготовьте бетонный раствор, смешав цемент с песком в соотношении 1:3, добавьте щебень и воду.

  1. Залейте раствор бетона, дайте ему затвердеть.

  1. Постелите два слоя рубероида на поверхность фундамента, чтобы защитить древесину от влаги. Также основание рекомендуется утеплить пенополистиролом.

  1. Обработайте деревянные брусья антисептиком.

  1. Привинтите к анкерам опорные брусья каркаса.

  1. Закрепите угловые и вертикальные стойки, свяжите их брусьями верхней обвязки.

  1. Проверьте вертикальность конструкции. Не следует остеклять теплицу, пока конструкция не будет полностью собрана.
  2. Установите раскосы между обвязкой и стойкаи, для большей надежности зафиксируйте элементы металлическими уголками.
  3. Соберите каркас крыши из балок и стропил, соберите и повесьте дверь, установите форточки.
  1. Нарежьте стекла необходимого размера.

  1. Установите элементы остекления, используя штапики, герметик, замазку или жидкие гвозди.

  1. Проверьте отсутствие щелей, при необходимости заполните зазоры монтажной пеной.

Далее можно приступить к внутреннему обустройству теплицы. Как правило, внутри делаются 2-3 грядки с дорожкой между ними. Грядки должны быть высокими, поэтому используют бордюры.

По желанию можно провести электричество, систему полива, а также установить отопление, например, печку-буржуйку.

Правильно изготовленную теплицу из стекла можно использовать многие годы. Соорудить конструкцию своими руками несложно, однако из-за большого веса монтаж стекла лучше выполнять с помощником.

Пример расчета стоимости материалов на теплицу

Стеклянные теплицы являются дорогостоящими. Для монтажа таких конструкций стоит пользоваться надежными каркасами на основе стали.

Конструкция из стекла площадью до 5 метров квадратных обойдется свыше двадцати тысяч рублей.

Стоимость определяется, согласно наличию или отсутствию окон для проветривания, количества дверных полотен, толщины покрытия и материалов каркаса.

Выбор материалов для самостоятельной работы

Основной материал для остекления теплицы – это листовое оконное стекло с пределом прочности 7,5 кг/м2. Не стоит покупать материал с браком, даже если его предлагают за символическую плату. Если в стекле есть застывшие пузырьки воздуха и иные изъяны, у растений появятся ожоги. Это обусловлено способностью повреждённого стекла собирать солнечный свет в одну точку.

При применении конкретного вида стекломатериала следует учитывать строительные нормы и правила. В некоторых регионах установлено, что стекло, применяемое для изготовления стенок и панелей сверху, должно быть закалённым или иметь несколько слоёв.

Выбор зависит и от сферы применения постройки. Если в ней планируют выращивать теплолюбивые тропические культуры, лучше использовать технику тройного остекления. Так, можно снизить расходы на обогревание теплицы зимой.

Двойное и витринное стекло

Толщина двойного стекломатериала составляет 3,2 мм. Его применяют для изготовления панелей средних размеров, но он не годится для верхних форточек. Витринное стекло массивное и тяжёлое, с толщиной около 6,4 мм. Оно очень прочное, его используют для строительства больших теплиц с прочными опорами.

Применение оконных рам и однокамерных стеклопакетов

Конструкция однокамерного стеклопакета выглядит так: два стекла с воздушной прослойкой между ними. Торцы загерметизированы клеем. Благодаря этому между стёклами не бывает выпота, а воздух всегда сухой. Пропускная способность у однокамерных стеклопакетов ниже, чем у однослойного стекла, но они очень прочные.

При монтаже надо соблюдать осторожность, чтобы не повредить герметик. Повреждение герметизирующего слоя станет причиной постоянного запотевания окон

Этого можно избежать путём установки резиновых прокладок.

Из старых рам для окон тоже сооружают теплицы. Недостаток таких конструкций в том, что они могут протекать. Если рамы очень старые, протечек не избежать. Из них вынимают стёкла и делают для них новые рамы.

Стекло, не подходящее для применения

Из-за уникальной структуры закалённые стёкла нельзя резать. При повреждении они разбиваются на множестве мелких осколков. Собирать их придётся очень долго. При попадании осколков на грядки надо будет полностью убрать верхние слои земли.

При строительстве теплиц закалённые стёкла используют на участках, подверженных ветрам

Ими можно остеклять верхние рамы, соблюдая особую осторожность при монтаже

Нельзя использовать двойные стеклопакеты в основных элементах теплицы. Пропускная способность у них в два раза меньше, чем у обычных стёкол. Показатель сопротивления у стеклопакета – 11. Из него можно сделать северную стену теплицы, заменив стандартную коленную стенку на деревянном каркасе. Это уменьшит теплопотери и облегчит работу мастера.

Совет!Не используйте штормовое стекло: оно пропускает мало света.

Советы по выбору материала

Закрепим знание о том, какой материал лучше выбрать – как в покупном, так и в самодельном варианте зимней теплицы.

В первом случае всё просто – рассчитайте бюджет, сумму, которую можно затратить и выберите подходящее место. Там не должно быть выхода подпочвенных вод. В принципе, это всё, что нужно учесть перед оформлением заказа. Теперь о втором, более трудном варианте.

Для сборки каркаса, в качестве основного материала, используют:

  • Арматуру;
  • Пластик, пластиковую арматуру;
  • Цинковые направляющие;
  • Брусья, доски – древесину.

Некоторые люди используют компьютерное проектирование при создании чертежа, но этот шаг можно миновать, «расчертив» теплицу на миллиметровой бумаге. На этом этапе обозначьте все места соединений стёкол и швеллеров, а также предусмотрите форточки – для проветривания. Как уже говорилось выше, немаловажную роль играет фундамент, – не пренебрегайте качеством. Следующим шагом у нас вопрос о выборе стеклопакета – опирайтесь на бюджет. Стёкла любого вида, при грамотной установке, сохранят тепло и не будут запотевать.

Обратите внимание и на разного рода уплотнители, позволяющие сохранить устойчивость стёкол в конструкции и дальнейшее предотвращение в них расколов и деформаций

Составление чертежа и определение размеров

Стандартный размер листа — 2200х1600 мм. Толщина составляет 4–8 мм. Каркас можно изготовить из бруса или металлопрофиля. Рекомендуемое сечение бруса — 100х100 мм

Чтобы минимизировать отходы, важно составить чертёж с учётом размеров материалов. Оптимальное расстояние между стойками составляет 800 мм. Это половина ширины листа

Это половина ширины листа.

Для подсчёта высоты понадобится определиться, будет основание размещено на уровне грунта или понадобится выстроить цоколь большой высоты:

Высокий цоколь теплицы

Первый вариант является предпочтительным для сезонных построек. Второй вариант подойдёт для всесезонных конструкций. Половина стандартной высоты стекла составляет 1100 мм. Соответственно, цоколь необходимо поднять над почвой на 1000–1200 мм. В результате чистый проём без учёта брусьев для каркаса составит 800х1100 мм.

Это даст возможность посчитать длину изделия: 100 + 100 (первый и последний брусок) + 800 + 100 + 800 = 2900 мм. По желанию можно добавить 900 мм. Ширина определяется таким образом: 100 + 100 (боковые опорные детали) + 100 + 100 (стойки для создания проёма дверей) + 2 х 800 (боковые части) + 900 (ширина двери с учётом сооружения рамы из брусьев 50х50 мм) = 2900 мм.

Высота каркасной конструкции без учёта крыши: 900 (цоколь) + 100 х 2 (обвязки) + 1100 (чистый проём) = 2200 мм.

Чаще всего изготавливаются теплицы размером 2х4 м или 3х6 м.

Крыша из стекла должна иметь наклон минимум 15°.

Наклон крыши теплицы из стекла

Система стропил изготавливается из бруса 50х50 мм. Наклон крыши следует рассчитывать исходя из нагрузок от ветра и снега в конкретном регионе.

В процессе разработки чертежа важно продумать конструкцию окон для проветривания. Фрамуги рекомендуется оснастить автоматическими устройствами, которые реагируют на температурные перепады. Теплицу надо выбирать исходя из потребностей:

Теплицу надо выбирать исходя из потребностей:

Выбор теплицы из стекла

Чертёж будет зависеть от выбранной формы конструкции. Изделие будет покрываться стеклом, поэтому стоит учесть тот факт, что материал не гнётся. Поэтому выбор ограничивается. Рекомендуется изготавливать квадратную или прямоугольную теплицу со скатной крышей:

Прямоугольная теплица из стекла

Однако если есть желание, то крыша может быть в форме пирамиды с четырьмя или более гранями.

Пример схемы парника из стекла можно увидеть на изображении:

Двускатная теплица из стекла, где 1 — фундамент, 2 — стойка, 3 — дверь, 4 — обвязка, 5 — раскос, 6 — форточка, 7 — прогон

Если есть желание изготовить конструкцию закруглённой формы, то надо учитывать плохой воздухообмен. Чтобы его улучшить, понадобится дополнительно смонтировать в крыше несколько отдушин по бокам.

Пристенная конструкция позволяет сэкономить свободное пространство на даче:

Пристенная односкатная теплица

Помимо того, такую теплицу проще обогревать.

В большинстве случаев возводятся комбинированные парники из стекла. Для каркаса используются брусья 50х50 мм. Конструкция может быть остеклена неиспользуемыми оконными рамами, что существенно сэкономит финансовые средства. Другой вариант — использование стеклопакетов в профиле из поливинилхлорида. Понадобится основательно укрепить верхние оголовки и установить крышу с металлическими фермами.

Пример схемы теплицы с фермами

Составление чертежа является важным этапом строительства теплицы, так как процесс позволяет рассчитать нужное количество материалов и определить финансовые затраты.

Фасадное остекление

Полуструктурная конструкция

Необходимость в применении алюминиевого профиля для фасадов при остеклении различных зданий можно определить несколькими факторами:

  1. Светопрозрачные фасады придают сооружению оригинальную форму, в которую воплощены современные концепции дизайнеров.
  2. Фасады с алюминиевым профилем – это высокая звуко- и теплоизоляционная защита помещений.
  3. Защита от воздействия различных осадков и других погодных условий.
  4. Долгий срок использования алюминиевого фасадного остекления – 80 лет.
  5. Неприхотлив в эксплуатации.

Стоечно-ригельная конструкция фасада

Сами же фасадные конструкции также подразделяются на следующие виды:

1.

Статья «Стоечно-ригельное остекление фасадов» позволит вам ознакомиться с наиболее часто применяемой при создании светопрозрачных конструкций системе профилей Что такое полуструктурное остекление фасадов? Об этом рассказывает обзорный материал на нашем сайте. О структурном остеклении фасадов читайте здесь: https://oknanagoda.com/steklo/osteklenie-steklo/fasadnoe/fasad-structure.html

2.

Структурное остекление

3.4.

Статья «Элементное остекление фасадов: пора по модулям» расскажет об одном из наиболее передовых вариантов создания светопрозрачных конструкций Узнайте также, в чем достоинства и какие есть недостатки у спайдерного остекления Узнать, что такое планарное остекление, вы сможете, прочитав статью по адресу https://oknanagoda.com/steklo/osteklenie-steklo/fasadnoe/planar-vitrification.html

Элементная конструкция

Помимо вышеуказанных фасадов, можно отметить еще один вид остекления – на спайдерах. Это способ создания неповторимого современного вида остекления без применения. Суть его в том, что крепление стекла осуществляется при помощи спайдеров – кронштейнов, изготовленных из высоколегированной стали.

5.

В остеклении витражных фасадов в качестве основы выступает алюминиевый профиль, т. к. это легкий материал, и в то же время прочный и долговечный. Кроме того, алюминий не подвергается деформации и устойчив к большим нагрузкам.

Витражное остекление фасада

Фасады с витражным остеклением выглядят не только изящно, но и актуальны тогда, когда невозможно вмонтировать обычные окна, к примеру, в больших пролетах и эркерах.

Благодаря солидному выбору форм и дизайна алюминиевых витражей, их можно возводить на фасадах как коттеджей, офисных и промышленных зданий, так и на жилых домах.

Стоит отметить, что витражные конструкции из алюминия не препятствуют проникновению внутрь солнечного света, в свою очередь, это делает нахождение людей в помещении комфортным и значительно экономит электроэнергию. Так же, как и прочие конструкции на основе алюминиевых профилей, витражи для фасадов могут быть изготовлены из холодного либо теплого алюминиевого профиля.

По видам же витражи бывают стоечно-ригельные, ригельно-ригельные, ригельно-стоечные.

Возможные преимущества и недостатки стеклянной теплицы

Теплица из стекла является наиболее популярной среди дачников, выбирают её потому что она имеет неоспоримые преимущества. Первым и явным плюсом, может быть то, что, теплица, изготовленная с использованием стекла способна служить довольно долгое время, в отличии её собратьев, выполненных из другого материала. Также это довольно основательная конструкция, которой не страшен сильный порывистый ветер, бояться, что она улетит или подпортиться, не придётся. Стекло способно замечательно пропускать солнечные лучи, что, несомненно, отразиться на хорошем самочувствии растений и раннем созревании овощей. Также, этот материал довольно хорошо очищается от грязи и пыли, вследствие чего, служит верой и правдой долгие годы

Если от неосторожного обращения разбилась фрамуга, то её легко заменить. Для теплицы можно использовать старые стёкла ведь их теплоизоляция и другие характеристики от времени не меняются

К недостаткам можно отнести то, что теплица с использованием стекла может быть выполнена только в виде домика. А ещё, под такую теплицу обязательно прокладывать фундамент

Важно помнить, что летом, необходимо обязательно выполнять проветривания, иначе, под палящими лучами солнца, температура в теплицы может быть критической.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
