Теплообменник для банной печи: установка, подключение бака, схема

Изготовление теплообменника своими руками

Чтобы своими руками изготовить теплообменник для печи в бане, нужно использовать листовой металл. толщина которого составляет 2,5 мм. Верхнюю ёмкость в виде цилиндра присоединяют к нижней прямоугольной ёмкости с помощью труб. В данном процессе самое основное, чтобы швы в месте стыков отдельных элементов имели минимальные зазоры. Непосредственные размеры печи, а также толщина труб должны рассчитываться в соответствии с площадью бани.

Подготовленные металлические заготовки прихватываются друг к другу с помощью сварки и только после проверки, что все детали на своих местах, производится окончательное сваривание теплообменника. По окончании сварочных работ проводится проверка качества швов для этого:

заваривается нижняя труба теплообменника.
в систему заливают воду.
к выходному отверстию присоединяется ёмкость.
для проверки в систему подают воздух под давлением.
в случае если сварка выполнена качественно, то в местах швов течи быть не должно.

Внешний

Чтобы сделать змеевик на дымоход, используют медную трубку диаметром 10 мм. Длина ее будет зависеть от размеров трубы дымохода, но обычно хватает 2 м. На концы трубки надевают развальцованные переходники, через которые змеевик будет подсоединяться к трубам.

Можно своими руками сделать теплообменник самоварного типа длиной около 30 см (или немного меньше). Для этого потребуются:

две стальные трубы. Одна диаметром чуть больше дымохода, а вторая диаметром приблизительно на 10 см больше первой;
листовая сталь, из которой вырезаются крышки с отверстиями, равными диаметру меньшей трубы.

Необходимо сварить из всего этого цилиндрическую конструкцию. Крышки следует приваривать тщательно, чтобы не было зазоров. Получится емкость теплообменника. Внизу и вверху на боковой поверхности цилиндра надо проделать отверстия и приварить патрубки для подсоединения труб, по которым будет поступать и отводиться вода.

Перед установкой теплообменник надо обязательно проверить на герметичность.

Внутренний

Самостоятельно делают встроенные теплообменники для банных печей из стали. Используют для этого либо трубки, либо плоские стальные емкости (сталь марки 430 или 304). Хотя КПД плоского устройства меньше, но изготовить его проще, и прослужит он дольше.

Встраиваемые (или встроенные) теплообменники устанавливают во время кладки. Поэтому об их наличии надо позаботиться заранее, еще на этапе планировки. Патрубки выводить можно с разных сторон. Если нет опыта в сварочных работах, то лучше приобрести печь с уже встроенным в нее теплообменником или пригласить мастера, который все выполнит профессионально. Продаются также теплообменники отдельно, причем по вполне доступной цене.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

Классический змеевик.
Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

Надежность.
Достаточная теплоотдача.
Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.
Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

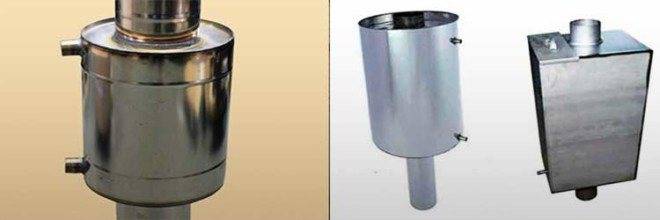

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.

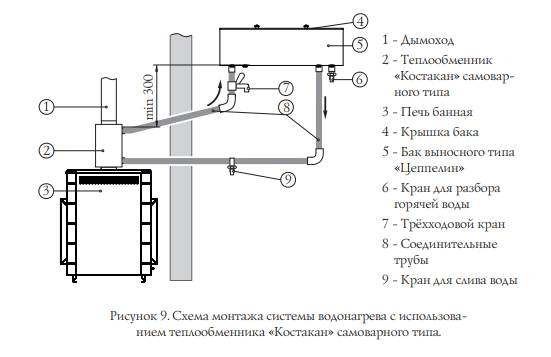

Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

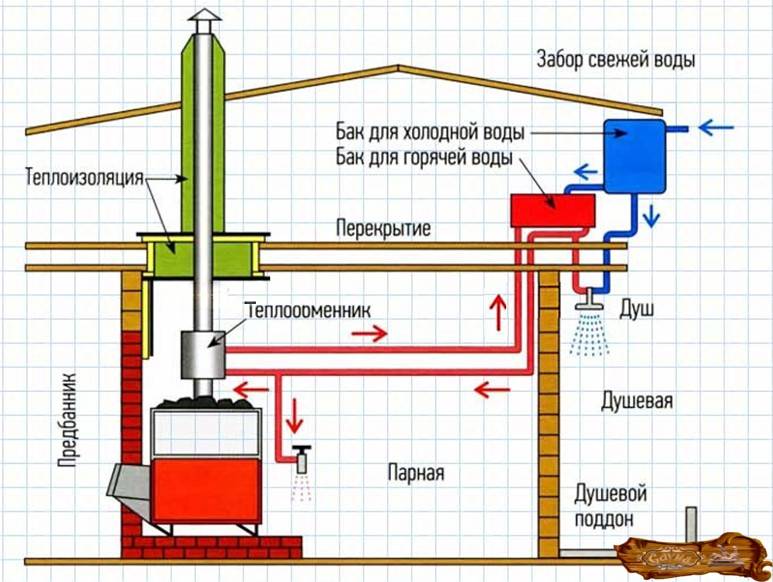

По месту расположения емкости для теплой воды

В зависимости от того, где располагают емкость с водой, выделяют следующие виды нагревателей:

Емкость непосредственно в парилке — позволяет воде быстрее греться, т. к. водопровод отсутствует или очень короткий. Сокращаются и теплопотери. Недостаток вполне очевиден: полезная площадь парилки сокращается.
Емкость находится в смежном помещении, где оборудована душевая. Часто рекомендуют именно этот вариант. В отдельной душевой мыться удобнее и места в парилке больше. Но растет длина водопровода.
Проблему слабого напора позволяет решить установка бака с теплоносителем на чердаке. Этот способ так же не лишен недостатка. Нужно подвести холодную воду наверх, да и длина горячего водопровода больше. Емкость нужно тщательно утеплять, чтобы максимально снизить теплопотери.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Как выбрать печь для бани с теплообменником для воды?

Конечно, важно, чтобы оборудование было безопасным и эффективным. Все печи, представленные в каталогах R-sauna.ru, отвечают этим запросам, но важно выбирать еще и опираясь на характеристики бани

Учитываются:

Мощность теплообменника. Этот параметр отвечает за скорость и количество нагрева воды, а также площадь помещения для прогрева

Помните о том, что печь для бани с теплообменником эксплуатируется не так активно, как бытовая, поэтому важно выбирать ее, закладывая некоторый запас мощности. Это важно для обеспечения быстрого нагрева помещения с уровня комнатной температуры или минусовой в зимний период.
Тип

Бывает две разновидности теплообменников: змеевик и емкость (рубашка). Змеевик актуальнее выбирать в случае, если парная отличается небольшой площадью. Объемные парные требуют интенсивного прогрева, поэтому лучше брать печи с навесным теплообменником, так площадь поверхности, отдающей тепло, будет больше.
Размеры. Здесь роль также играет выбранный тип теплообменника. Если это оборудование со змеевиком, то занимаемое место будет меньше, если с внешним теплообменником – больше. Выбирать следует, опираясь на габариты самой бани.

Выбирайте, опираясь на габариты парной и объемы воды, которые нужно прогревать.

Монтаж печи с теплообменником – особенности проведения работ

Чтобы монтаж печи с теплообменником для бани прошёл без особых проблем нужно следовать определённой последовательности действий.

Конструкция должна быть установлена на фундаменте, залитом вглубь до полуметра.
Отопительная система огораживается кладкой из огнеупорного кирпича на растворе из глины и песка.
В помещении, где установлена печь, размещают основной теплообменник, а топку выводят в заранее обустроенное в стене бани отверстие.
Горячая жидкость поступает по трубам, обмотанным теплоизоляционным материалом в ёмкость для воды либо радиаторы отопления.
Дымоход выводят через обустроенное в крыше отверстие.
Все места стыков качественно герметизируют.

Устройства отбора тепла у дымовых газов

Чтобы использовать с пользой выходящие в трубу дымовые газы, достаточно установить на дымоход водяной теплообменник самой простой конструкции. В результате можно увеличить эффект от сжигания дров до 60%. Нужно учесть, что это приспособление никоим образом не затрагивает работу печки, поэтому на отопление парной затрачивается столько же времени, как и обычно. Это же можно сказать и про необходимое количество топлива. Из плюсов теплообменников подобного типа стоит отметить то, что их высокий КПД обеспечивается благодаря отбираемому у продуктов сгорания теплу, что приводит к их постепенному охлаждению.

Этот принцип работы теплообменника давно взяли на вооружение большинство компаний, специализирующихся на производстве металлических банных печей. Предлагаемые ими изделия имеют в своей конструкции бак для воды открытого типа, который устанавливается непосредственно на дымоходную трубу. Потребителям теплообменник подобного типа интересен из-за низкой стоимости, хотя в процессе пользования ими возникают определенные неудобства. Это связано главным образом с необходимостью регулярно доливать воду по мере ее использования или испарения, когда она нагревается до температуры кипения.

Среди всех доступных на сегодняшний день вариантов нет равных по эффективности конструкции с теплообменником на дымоходе, которая выполнена в виде проточного нагревателя небольшой емкости — как правило, 5-10 л. Для обеспечения правильной работы к нему при помощи патрубков подключается система с выносным резервуаром-накопителем. Используемый выносной бак может иметь вместительность порядка 60-120 л, однако в каждом случае необходимо подбирать свой резервуар с учетом мощности отопителя. В течение времени, пока будет топиться печка, вода в резервуаре успевает нагреться до комфортной для помывки температуры.

Еще стоит рассмотреть комбинированные модели для бани, которые представляют собой обычную банную печь с теплообменником, установленным в топке, имеющим дополнительно бак на дымоходе. Для объединения этих элементов в единую систему используется схема подключения из трубопроводов, поэтому в контуре нагрева присутствует вместо одного два нагревателя. Подобное устройство было предложено производителями с учетом всех преимуществ и недостатков других прошлых модификаций. Однако для использования этой печи необходим отдельный накопительный резервуар, так как нагрев воды в баке происходит достаточно быстро.

Установка

Монтировать теплообменник удобнее всего на этапе кладки. Это помогает соорудить его более правильно с четким соблюдением размеров, зазоров. При этом намного проще соответствовать заданным размерам. После установки теплообменника на фундамент печки, его обкладывают кирпичом. Это проще, чем разбирать имеющуюся конструкцию, хотя и такой подход не исключается.

Чтобы увеличить время эксплуатации нужно обращать внимания на следующие нюансы:

не фиксировать трубы крепежами из металла;
не наполнять систему слишком холодной водой, иначе образуется сильный конденсат;
соблюдать соотношение размеров печи и теплообменника, разница не должна быть большой;
пользоваться уплотнителями с хорошей огнестойкостью;
соблюдение мер пожарной безопасности.

Указанные простые установки помогут предотвратить возникновение опасных для жизни и здоровья людей ситуации, увеличат время службы, помнить о безопасности.

Устройство и принцип работы

Что такое теплообменник? Теплообменник – это некое устройство, которое передает тепло тем или иным способом от источника или среды к другой среде. В нашем случае тепло передается воде посредством радиационного нагрева поверхности труб или нагрева поверхности трубы уходящими дымовыми газами. Рассмотрим каждый из вариантов теплообменников подробнее.

Наиболее распространенный теплообменник – это змеевик, по которому циркулирует вода. Такое устройство можно установить и в топке, и в дымоходе. Разница будет только в материале, из которого выполняется труба. Змеевик хорош большой площадью поверхности нагрева. Это означает, что при прочих равных условиях теплообменник в виде змеевика быстрее прогреет воду. Но при этом в змеевиках выше вероятность закипания воды, что грозит возможностью пережогу труб. Помимо порчи печи и всей системы с теплообменником, кипящая вода в трубах способна нанести вред здоровью человека.

Поэтому при установке змеевиков требуется применение ряда мер, направленных на борьбу с закипанием жидкости в трубах. По той же причине в покупных конструкциях практически никогда не используется такой вид теплообменников. Производитель больше заинтересован в длительном сроке службы при любых условиях эксплуатации, нежели в личном удобстве пользователя, которое выражается в скорости нагрева воды в баке душевой или в радиаторе отопления. Всего несколько случаев закипания жидкости в трубах способно испортить репутацию производителя и вытеснить его с рынка, поскольку большая часть «игроков» рынка теплового оборудования находится на виду у инженеров-теплотехников.

В покупных печах устанавливают плоские теплообменники или теплообменники типа «труба в трубе». Принцип плоского теплообменника достаточно прост: это пластина со свободным пространством внутри, куда поступает вода. Тепло поступает за счет радиационного нагрева от пламени. В принципе, эту конструкцию можно использовать и для установки в дымоходе, а значит и для нагрева воды теплотой уходящих газов. Но для того, чтобы плоский теплообменник в дымоходе имел возможность нагревать воду до приемлемых значений, придется увеличивать теплообменник, а значит и сам дымоход до невообразимых размеров. Поэтому применение плоских теплообменников оправдано только в пределах топки.

А вот теплообменник типа «труба в трубе» предназначении именно для расположения в дымоходе. Принцип работы такого теплообменника заключается в том, что труба дымохода, окружается трубой большего диаметра, куда поступает вода. Вода через стенку нагревается от дымовых газов. Само собой, такой теплообменник выполняется на коротком участке трубы, а не вдоль всего трубопровода. Теоретически теплообменник «труба в трубе» более эффективен, нежели плоский. Но при этом он не удобен, так как увеличивает габариты дымохода, поэтому чаще применяют плоский теплообменник, который просто встроить в топку печи.

Отдельно стоит отметить, что эффективность работы теплообменника зависит в первую очередь от площади греющей поверхности. Много изогнутых труб имеют большую общую площадь, чем плоская плита или труба тех же габаритов. Это нужно учитывать при самостоятельном изготовлении теплообменника.

На дымоходе (водяная рубашка)

Схема монтажа теплообменника на трубу дымохода в баню несложная. Нагрев воды может происходить либо через змеевик, либо к трубе приваривается специальная емкость, к которой впоследствии подключают трубки, идущие к баку. Это так называемый самоварный тип теплообменника.

Сделать такую рубашку можно из трубы по диаметру большей, чем дымоход. Бак можно оставить в парной или вынести наружу. Такой вариант значительно увеличивает время нагрева, поэтому в помощь придет насос, который будет гонять воду между рубашкой и баком.

Без насоса рубашка тоже будет работать, но нагревание замедлится в несколько раз. Такие теплообменники следует утеплять в случае, если они будут выноситься из парной. Их подключение следует выполнять посредством гибких труб, что облегчает последующее обслуживание.

Котел для бани с резервуаром

Также представляет собой довольно простой, вместе с тем надежный вариант нагрева воды. Конструктивно выполнен из двух частей:

Нижняя предназначена для сгорания дров, другого твердого топлива (но не каменного угля);
Верхняя часть – резервуар. который прогревает содержимое за счет тепла дымоходной трубы, проходящей внутри емкости.

Подключается к системе холодного водоснабжения или оборудуется отдельной емкостью, установленной на крыше бани. Под действием физических сил горячая жидкость вытесняется тяжелой холодной в процессе мытья. Водонагревательный резервуар всегда должен быть заполнен во время использования.

Дровяной котел для бани с емкостью оснащен душевой лейкой, краном особого устройства, которые производитель запрещает менять на обыкновенные смесители.

Достоинства дровяного бойлера: компактность, эффективность, удобство эксплуатации, требуется небольшое количество твердого топлива.

Теплообменник для банной печи: виды и особенности

Теплообменники – устройства, в которых тепло передается от одного вещества другому. В банных печах энергия горячего воздуха передается воде, которая находится внутри. Второе название таких устройств – водяной контур. Сами эти устройства могут быть разных форм и типов. Использоваться могут как для организации водяного отопления, так и для получения горячей воды.

Для нагрева воды в банных печах чаще встречается небольшой бак или металлическая изогнутая труба (змеевик), расположенные внутри топки, но не имеющие непосредственного контакта с огнем. Есть еще один вид – водяные рубашки.

Печи для бани с теплообменником могут не только греть воды для душа, но и для водяного отопления

Принцип работы водяного теплообменника строится на том факте, что вещество (в данном случае вода) более высокой температуры поднимается вверх. Так как система представляет собой замкнутый контур, то происходит постоянный круговорот воды: горячая поднимается вверх по одной трубе, на ее место приходит холодная по другой. Таким образом, постепенно происходит повышение температуры во всей системе. Время нагрева при этом зависит от многих факторов:

Теплообменник-змеевик из меди

от исходной температуры (зимой, когда жидкость холодная времени требуется больше);
объема воды в системе;
мощности печи и интенсивности горения.

Устанавливаем теплообменивающее устройство

Выбираем подходящее место для внешней емкости. Если все детали теплообменивающего устройства находятся в одном месте, то емкость следует устанавливать ближе к нагревательному элементу на 2–3 см выше рекуператора.
Крепежным элементом закрепить направляющие, для подвешивания бака. Благодаря этому емкость не будет касаться стен. Также устройство можно закрепить кронштейнами.
Установить на бак четыре патрубка. Присоединить их к баку, клапану и крану.
Установить устройство для слива воды на нижней линии
Включить и оценить работоспособность системы, а также убедиться в отсутствии протечек.

Установка банной печи с теплообменником

Монтаж агрегата выполняется на предварительно углубленный в грунт (на 40 см) фундамент. Сооруженная основа не должна выступать над уровнем пола.
Вокруг печи выполняется кладка из кирпича с применением глиняного раствора.
Теплообменник для отопительного устройства устанавливается в смежном с парилкой помещении.
В стене бани выполняется отверстие для вывода топки.
В систему заливается жидкость, которая через трубы, обмотанные теплоизоляцией, подается в накопительный резервуар.
Устанавливается дымовой канал, верхний конец которого проходит через отверстие в потолке и прикрепленному к нему металлическому листу.
Производится тщательная герметизация проема и всех стыков.

Установка и подключение

Перед подключением систему обязательно нужно проверить холодной водой. Для этого система заполняется водой и проводится осмотр каждого участка трубопровода. Любая дырочка со временем превратится в серьезную течь, поэтому лучше устранить все проблемы на этапе монтажа. Если финансовые возможности позволяют, желательно установить циркуляционный насос с простейшей автоматикой для включения и выключения циркуляции.

Как видно, ничего сложного в создании теплообменника в баню своими руками – нет Главное, правильно выбрать какой теплообменник необходим для каждого конкретного случая, исходя из габаритов помещения и финансового бюджета стройки

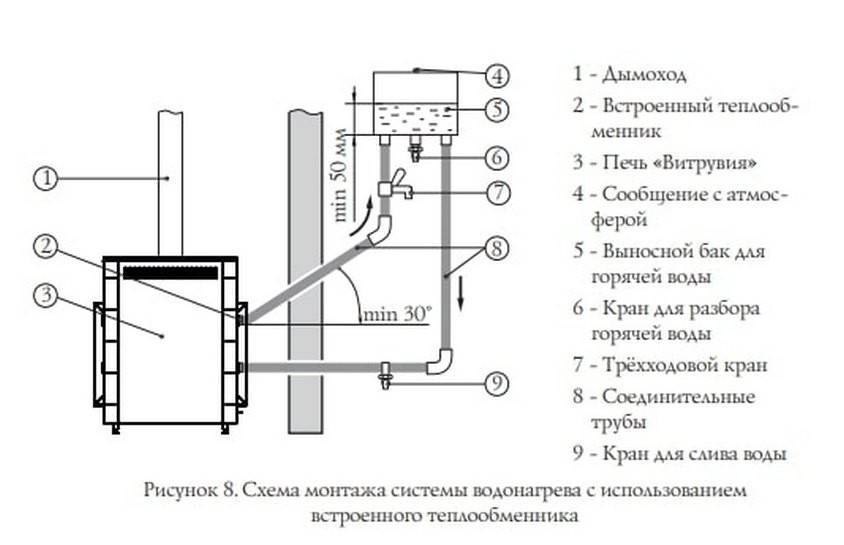

Установка и подключение теплообменника и бака в бане

Чтобы решить проблему, как правильно подключить теплообменник в бане, необходимо изучить инструкцию. Основные положения пошаговых действий обеспечат безопасность установленной конструкции в процессе эксплуатации. Схема подключения теплообменника и резервуара в бане предполагает:

Определить место для установки резервуара с водой. Теплообменник для бани на трубу потребует составления произвольного чертежа.
С помощью дюбелей закрепите планки для размещения бака, чтобы горячий участок не соприкасался со стеной.
Закрепите сборку на вертикальной плоскости крепежными элементами для надежности.
Четыре отрезка трубопровода понадобятся для оснащения емкости. Один для присоединения душа, два для направления движения воды, один закройте клапаном.
Присоедините кран для слива.
Проверьте теплообменник в печи для бани на протечку.

Теплообменник для печи в баню своими руками требует качественной проверки для обеспечения пожаробезопасности. Как правильно проверить все элементы? В этом вопросе помогает изучение принципа работы теплообменника в бане, основанного на подаче теплой жидкости самотеком на выходе сверху.

Что нужно знать об эксплуатации

Купить теплообменник в банную печь необходимо у проверенного временем производителя. Прочитав инструкцию по эксплуатации, убедитесь, что выполняются необходимые условия. Купить теплообменник для печи на дровах можно только в случае исправности всех элементов. Проверьте теплостойкость материалов по указанным техническим характеристикам. При эксплуатации печи с теплообменником на дровах необходимо следить за дымоходами, очищать их от нагара.

Не закрывайте заслонку до полного прогорания топлива в печи с водяным контуром или любой другой модели. Угарный газ быстро наполняет помещение при неисправном оборудовании. Поэтому следите за факторами, влияющими на теплообменник для дровяной печи. Его работа исправна в случае запуска системы с полным баком, исправности составляющих деталей, отсутствия накипи в емкости с водой.

Безопасность при эксплуатации

Установка теплообменника в бане предполагает соблюдение мер предосторожности:

Избегайте крепления труб к стене. Соприкосновение горячих конструкций с поверхностью повышает опасность возгорания предметов.
Следите, чтобы теплообменники для печей всегда были соединены с резервуаром, в котором достаточно воды. Ее отсутствие приводит к образованию накипи, повышает пожароопасность при работе.
Контролируйте работу системы, включающей теплообменник в баню на трубу, проводите осмотр конструкции.
Используйте термостойкие материалы при установке теплообменника для банной печи со встраиваемыми деталями, обеспечивающими работу системы.

Чтобы теплообменник в печь купить в исправном состоянии, требуется проверить наличие сопроводительной документации, сертификата, с указанием технических характеристик устройства.

Способ монтажа змеевика

Монтировать теплообменник-змеевик можно на дымоход банной печки или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.

Для работы потребуется:

алюминиевая или медная трубка длиной до 3 м;
2 штуцера 3/4? и гибкий шланг для горячей воды;
котел с поплавковым краном для заполнения водой и клапаном для ее использования;
кран для слива теплоносителя из системы.

Технология монтажа системы выглядит так:

Первым шагом производится изгиб трубки, чтобы ее сечение осталось неизменным. Для медных труб менее 28 мм диаметра можно использовать трубогиб, не нагревая их. А вот стальные, алюминиевые и изделия с большим диаметром нуждаются в предварительном прогреве паяльной лампой.
Для сгиба можно воспользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По образцу производят спиральный сгиб, после чего ссыпают песок и промывают трубу под напором воды.
В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а затем подключают к системе.
Полученный змеевик монтируют на дымоход. Если припаять его оловом к трубе, теплоотдача будет лучше. Предварительно производят обезжиривание ортофосфорной кислотой.
Немного выше змеевика на опору или на стену вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран внизу бака.

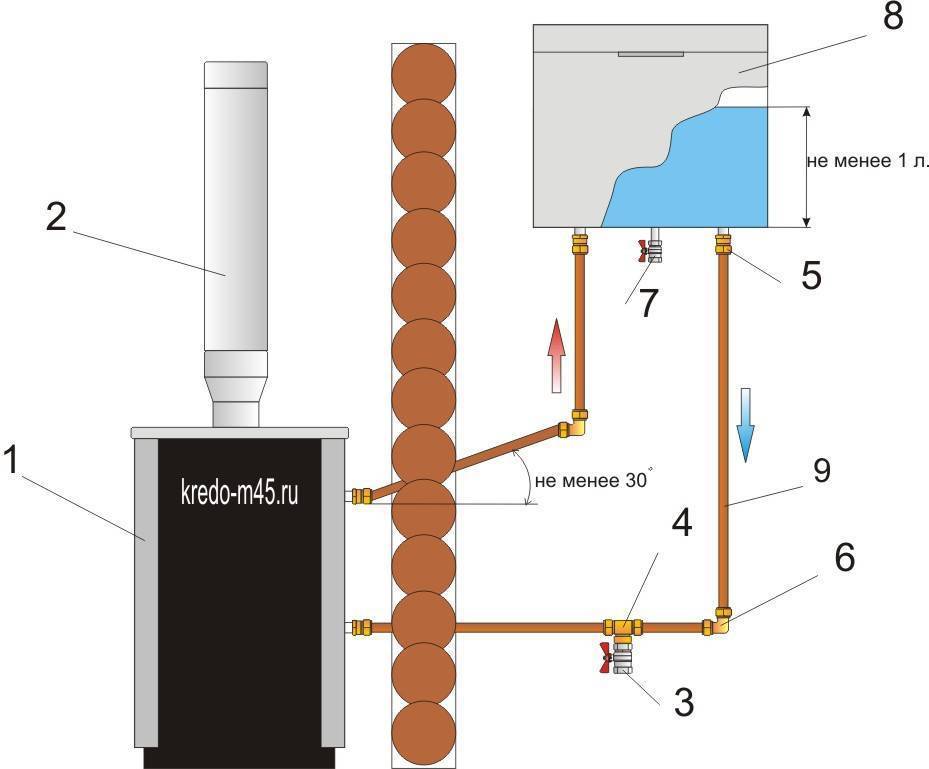

Установка теплообменника

Много людей, которые собрали агрегат своими руками, задаются вопросом как правильно установить теплообменник для банной печи. От этой процедуры зависит максимальный эффект, который можно добиться от устройства. Важным моментом выступает высота монтажа бака для воды, она должна превышать высоту крепления теплообменника. Процесс монтажа и установки должен выполняться при помощи металлических, или можно использовать металлопластиковые трубы, соединяемые основные элементы системы.

Чтобы все делалось правильно, нужно выполнять следующие условия:

горячая вода перемещается к основному баку под углом 30 градусов, если не предусмотрена установка насоса;
соединительная схема подключения теплообменника бани предусматривает трубу для подачи холодной воды, размещаемой ниже под углом 2 градуса;
на баке для воды должен присутствовать кран забора воды;
предусматривается кран для слива воды из системы;
крепления не должны обеспечивать плотную фиксацию труб к стене. В процессе нагрева материал расширяется, а неправильные фиксаторы могут стать причиной аварии;
мощность всего нагревательного оборудования должна быть пропорциональна, предварительно рассчитанная;
если теплообменник будет крепиться на дымоход диаметром 115 мм, следует делать легкую конструкцию;
в местах соединения труб и агрегатов, рекомендуется использовать уплотнители, способные выдерживаться большие температуры. Это предотвратит протечки жидкости.

Особое внимание уделяется материалу из которого изготавливается самодельное или покупное оборудование. Его основной характеристикой должна выступать оптимальная работа при высоких температурах

Если это условие не выполняется, нужно подобрать соответствующий материал.

Недостатки

Несмотря на множество плюсов, устройство нагревательного элемента на трубе дымохода имеет и недостатки. Один из них, наиболее важный — резкое снижение температуры дыма в месте установки теплообменника. Это может грозить ухудшением тяги и образованием конденсата, повышенным отложением сажи внутри трубы.

Кроме того, при подключении системы отопления, например, гаража нужно просчитать объем теплоносителя, чтобы избежать закипания воды и разрыва труб. Сварные швы должны быть полностью герметичными.

Любая конструкция теплообменника существенно увеличивает КПД печи. Для безотказной работы системы необходимо не реже двух раз в год проводить визуальный осмотр всех ее элементов, а при необходимости — своевременный ремонт, чистку от накипи, замену прокладок и другие необходимые работы по обслуживанию. В этом случае системы нагрева воды и отопления будут безотказно работать в течение долгого времени.

Основные критерии выбора

Печь должна быть мощной, чтобы нагреть до необходимой температуры воздух в отдаленных комнатах. Выбирать лучше универсальные модели. Отопительная печь-каменка проста, доступна, работает на любом топливе. Для банных конструкций проблема оставалась в огромных габаритных размерах. Процесс горения не контролируется, не автоматизируется. Всегда имеются продукты сгорания.

При одновременном нагреве расположение печи играет большую роль. Топка, в которой происходит загрузка топлива, уборка пепла и угольков, находится в доступной части предбанника. Другая часть выходит в парник, помывочное отделение. Максимальный нагрев обязательно приходится на парниковую долю. Температура этой части выше всех остальных мест. Расположение водопровода зависит от проекта бани. Нагретая вода расходится по бане и уходит в другие комнаты для прогрева стен, воздуха.

В качестве источника энергии можно использовать:

древесину;
твердое топливо;
газообразное топливо;
электричество.

Покупка, монтаж, установка электрооборудование стоит дороже. В работе не образует продуктов сгорания, занимает меньше места, поддается контролю.

Теплообменник для банной печи
