Теплообменник — делаем своими руками

Принцип работы

Дымовая труба металлической печки, установленной в бане, доме или гараже, при топке сильно нагревается. В зависимости от конструкции печи ее температура может быть от 200 до 500 градусов, что делает ее опасной в противопожарном плане, а случайное прикосновение к ней может вызвать сильный ожог.

Тепло от дымовой трубы можно использовать во благо, разместив на ней теплообменник: бак или змеевик. Теплоносителем в этом случае обычно выступает вода, а в некоторых случаях — воздух. При контакте теплоносителя с нагретыми стенками дымовой трубы их температура выравнивается: дымоход охлаждается, а вода или воздух в теплообменнике, напротив, нагреваются.

При нагреве теплая вода поднимается в верхнюю часть теплообменника, а оттуда по выходному штуцеру и трубе в систему или накопительный водяной бак. На место нагретой воды через входной штуцер поступает холодная. По мере нагрева циркуляция продолжается, в результате чего вода в накопителе способна нагреться до высокой температуры.

Воздушные теплообменники действуют по схожему принципу: снизу происходит забор холодного воздуха, после нагревания он поступает по трубопроводу в обогреваемые помещения. Так можно обогреть мансарду в дачном доме или комнату отдыха в бане, которые топятся периодически. Устройство водяного отопления в них невозможно, так как придется регулярно сливать и заливать в систему теплоноситель.

Как самостоятельно изготовить данное устройство?

Сделать теплообменник на дымоход своими руками достаточно просто. Для этого используйте следующие материалы:

• лист металла размером 0,35 м х 0,35 м – 2 шт.;
• труба диаметром 0,032 м и длиной 2,4 м – 1 шт.;
• труба диаметром 0,058 м и длиной 0,3 м – 1 шт.;
• металлическая емкость цилиндрической формы объемом 20 л – 1 шт.

Теплообменник водяной из нержавеющей стали

Пошаговая инструкция для изготовления теплообменника:

1. Из листов металла вырежьте два круга радиусом 0,15 м. Они будут исполнять роль заглушек.
2. На листе металла разметьте места для размещения труб. Самый большой круг диаметром 58 мм должен находиться в центре, а по контуру – восемь маленьких кружков диаметром 32 мм.
3. Трубу диаметром 5,8 см нужно распилить при помощи болгарки на восемь одинаковых частей.
4. К одному концу трубы самого большого размера приварите заглушку.
5. Поочередно каждую трубу диаметром 3,2 см приварите к металлическому кругу.
6. Наживите другую заглушку к противоположной стороне труб, после чего ее приварите.
7. При помощи болгарки отрежьте дно металлической емкости.
8. На боковой поверхности металлического кожуха вырежьте два отверстия с противоположных сторон. Их диаметр должен соответствовать параметрам дымохода.

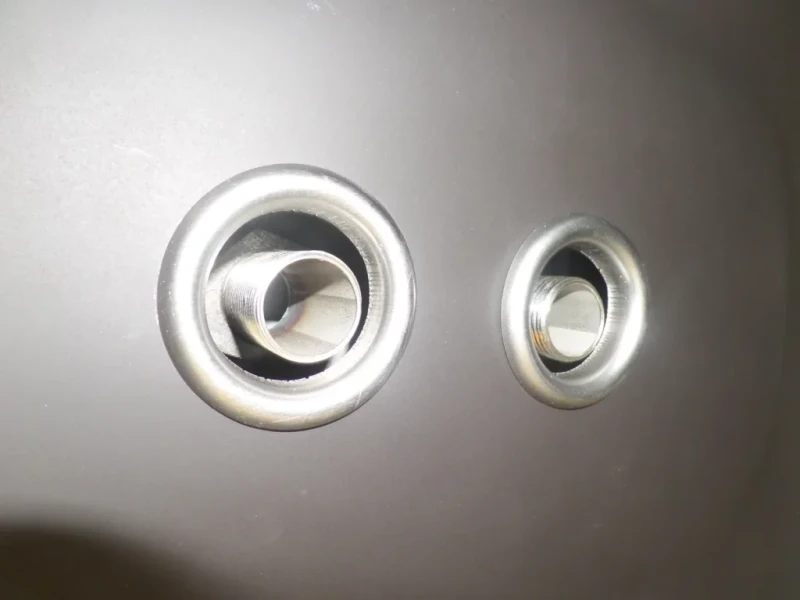

9. К подготовленным отверстиям приварите патрубки, при помощи которых агрегат будет присоединяться к дымоотводу.
10. Подготовленную сердцевину вставьте в кожух с патрубками. Конструкцию тщательно закрепите, используя сварку.
11. Присоедините теплообменник к дымоходу.
12. Готовый агрегат обработайте термостойкой краской.

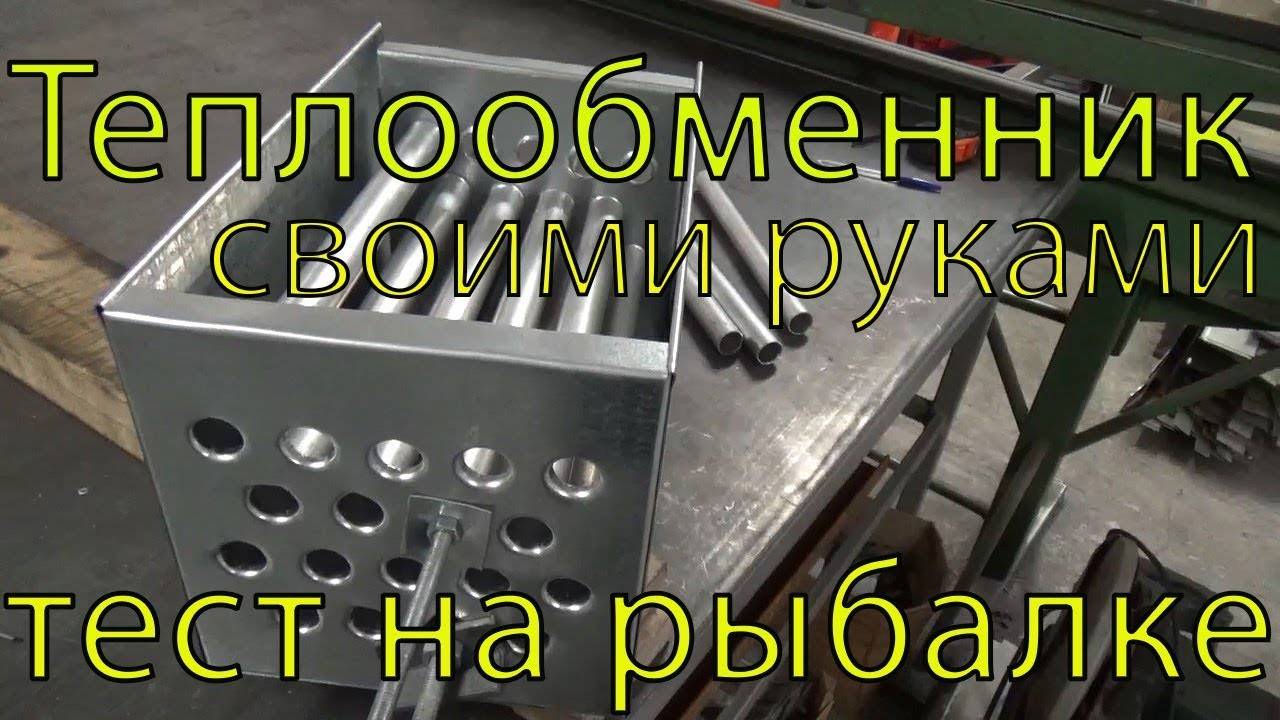

Самодельный теплообменник

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

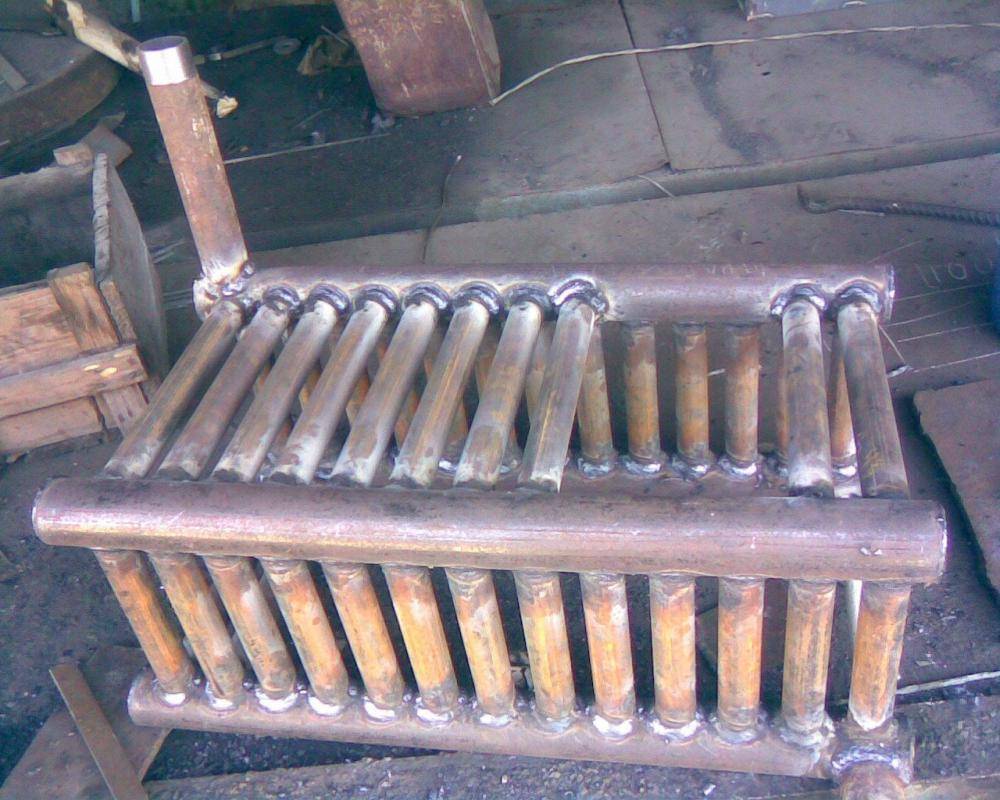

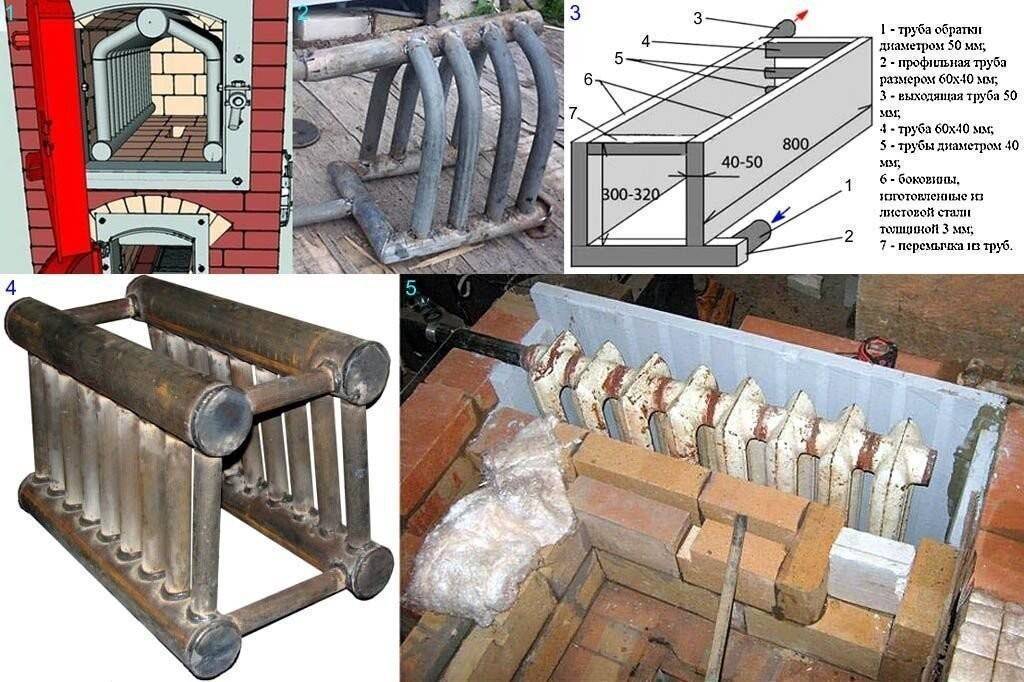

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.

Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи. Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.

Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.

В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.

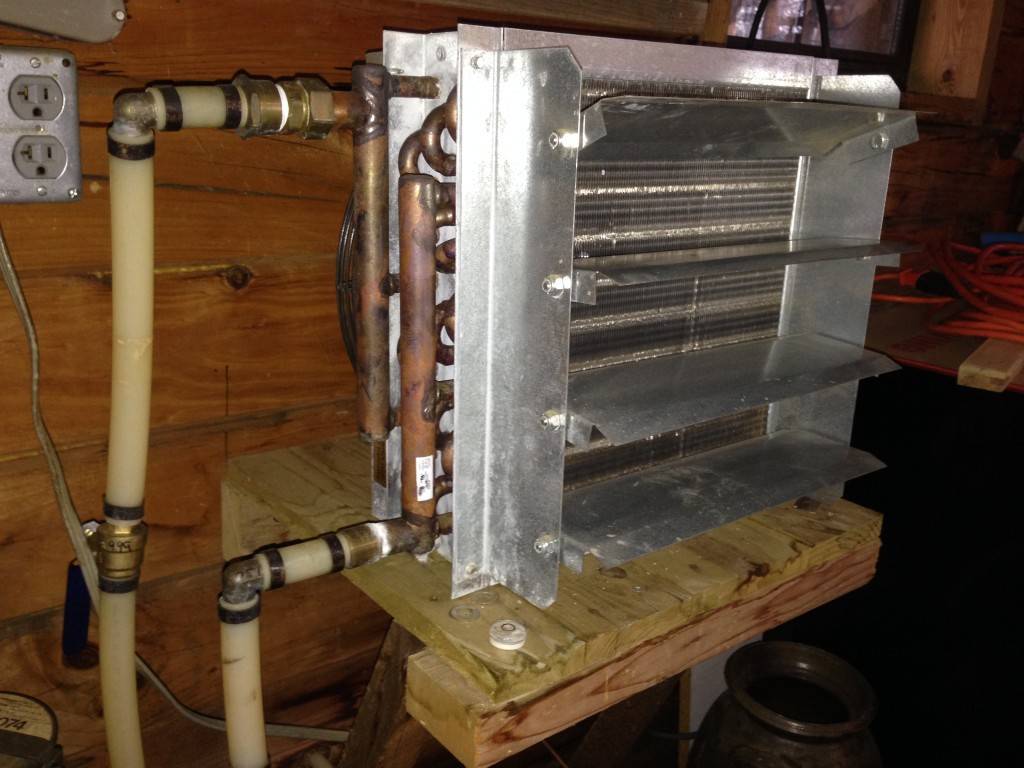

Сборка воздушного пластинчатого теплообменника своими руками с вентилятором

Сделаем из пластинчатого теплообменника бытовой обогреватель. Его можно, например, подсоединить к котлу с водяной рубашкой.

Понадобится:

• готовый пластинчатый теплообменник, небольшого размера;
• патрубки для воздуховода;
• вентилятор;
• фанера для сборки каркаса (её размеры должны совпадать с размерами боковых стенок теплообменника) – 4 шт;
• фанера для фронтальной части каркаса – 1 шт;
• лист металла;
• брусок (такой длины, чтобы хватило на рамку и 4 коротких бруска);
• саморезы;
• рулетка;
• электролобзик;
• шуруповёрт.

Ход работы:

1. Из фанерных кусков сбивается ящик. Внутренние углы фиксируются при помощи брусков на саморезы. Теплообменник должен плотно вставляться в каркас.
2. На одну сторону каркаса крепим лист металла, посередине прорезаем отверстие, в которое будет вставлен вентилятор.
3. Делаем рамку из бруска. Крепим её на противоположной стороне каркаса.
4. К рамке приделываются патрубки для воздухоотвода.

Установив такой прибор на пути следования холодного воздуха с улицы, можно получить свежий, но тёплый воздух. Потери тепла из-за вентиляции помещений сократятся в 3 раза.

Виды теплообменников

Выше описывалась сборка водоводяного теплообменника. Но существуют и другие виды: пластинчатый и воздушный. Далее речь пойдет о видах теплообменника.

В продолжение выше написанной темы стоит уточнить еще несколько деталей. Водоводяные теплообменники представляет собой два отдельных сектора, один из которых нагревает второй путем или смешения или бесконтактным методом (поверхностным). Как работают смесительные водяные теплообменники уже ясно, теперь рассмотрим поверхностные теплообменники.

Это блок из отдельных секций, которые соединены между собой. Секция включает в себя: трубные доски и пучок, корпус. Пучок состоит из труб, в которых движется горячая вода. А во внутреннем пространстве секции движется холодная вода. Такой вид теплообменника используют в коммунальных хозяйствах, с той же целью, что и смесительный – для отопления и снабжения горячей водой.

Пластинчатый

Разделяется на несколько видов: разборный, паяный, сварной, полусварной. Их сборки схожи между собой, поэтому опишем основной принцип их работы.

Пластинчатый вид

Есть цельный блок, он состоит из отдельных пластин, которые могут быть изготовлены из графита, меди или титана. По одним течет холодная жидкость, по другим – горячая. Для лучшей передачи тепла, они размещены поочередно. Жидкости, перетекающие внутри, не смешиваются между собой. Так как даже в тех местах, где возможно было бы перетекание и смешение, стоят уплотнения из резины в два слоя.

Они активно используются в пищевой промышленности: охлаждают и пастеризуют молоко, пиво, вино, масло и прочее. Также, пластинчатые теплообменники есть в бассейнах, детских садах и школах, его там используют для кондиционирования. И так же, как и водяные, они участвуют в процессе подачи населению горячей воды и отопления.

Воздушный

Устройство включает в себя несколько или один масляный радиатор и вентилятор. Также имеется электродвигатель и клапан предохранения. Такой клапан нужен для защиты от перегрузок радиаторов. Часть используемого масла поступает на радиатор в тех случаях, когда происходит перепад давления (от 0,2 МПа и более).

Чаще всего используется в жилых и административных, общественных зданиях для улучшения вентиляции и климатизации. У нас воздушный теплообменник приобрел особую популярность сравнительно недавно, а вот в Америке им пользуются уже очень продолжительное время. И именно американские ученые обнаружили связь между хорошо вентилируемым воздухом с оптимальной температурой и здоровьем человека. Противоречить им не станем, скорее всего, это так и есть.

Также они используются для охлаждения, в связи с чем, применяются в холодильниках, холодильных камерах и шкафах. Оборудование таких больших размеров применяется на предприятиях, в магазинах и супермаркетах.

Теплообменники различных видов играют значительную роль в жизни каждого человека. Сфера их применения практически неограниченна. И поэтому они влияют на многие аспекты нашей повседневной жизни. Мы спасаемся от жары при помощи теплообменника, мы побеждаем холод, обогреваясь с его помощью, храним и продлеваем срок хранения продуктов, и, опять же, покупаем те продукты, которые производились с прямым участием теплообменников. С их помощью сушат лес и производят нефтепродукцию. Переоценить их просто нельзя, так как их помощь человечеству неоценима.

2.2.5 Виды и конструкции теплообменников в мире

Как собрать теплообменник своими руками

В данной статье поговорим о теплообменнике, какие виды существуют, в каких сферах применяются и, конечно, расскажем как собрать теплообменник своими руками.

Конструкция теплообменника — это два соединенных теплоносителя (горячий и холодный), между ними происходит постоянная передача тепла (к холодному от горячего и наоборот). В качестве теплоносителя внутреннего используется жидкость, пар или газ. Состав у внутреннего теплоносителя теплообменника разделяется на виды. По принципу передачи тепла, делятся на виды: поверхностные и смесительные.

Главная задача теплообменника – нагревание или охлаждение носителя при помощи второго, при этом температура его самого должна оставаться неизменной.

Применяется он практически во всех сферах промышленности (от технологической до энергетической), в коммунальном и бытовом хозяйстве. В промышленности находят применение громоздкие, тяжелые и сложные агрегаты. По принципу работы они не отличаются от привычных.

Их сложное устройство и большие размеры объясняются тем, что на них возложен больший объем работ

Чтобы понять насколько важно и нужно существование данного аппарата в жизни, приведем пример: молоко, потребляемое многими из нас, пастеризуют при помощи теплообменников

 Теплообменник в быту встречаются повсеместно.

Даже банальный полотенцесушитель, находящийся в доме, относится к теплообменникам. Он принадлежит к смесительному виду. Первый теплоноситель (бойлер или котельная центрального отопления, в зависимости от подключения), второй – сам полотенцесушитель.

Между ними циркулирует вода. От первого поступает горячая, постепенно смешивается с холодной и в результате нагревает ее до своей температуры. Элементарные действия,  сушка для полотенец относится к самым простейшим представителям сего устройства.

Бак с подключением водяного контура

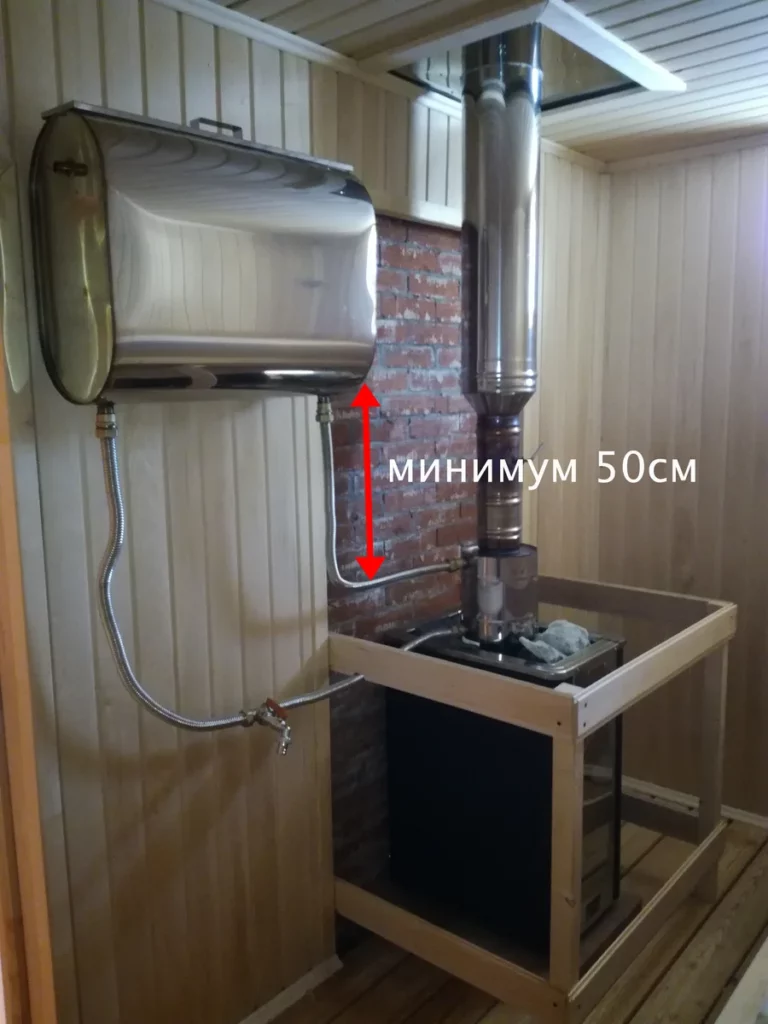

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или 3/4 дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее 3/4 дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Достоинства и недостатки

Достоинств печей с теплообменником:

• экономия топлива за счет небольшого количества нагреваемой воды;
• отсутствие закипания воды из-за непрерывной естественной циркуляции;
• возможность использования горячей воды не только для проведения банных процедур, но и для подачи теплоносителя в радиаторную систему обогрева;
• изменяя количество воды во внешней емкости, можно увеличивать или уменьшать интенсивность нагрева;
• отсутствие смешивания с горячей водой из емкости, что позволяет использовать во внутренней петле не чистую воду, а теплоноситель (только у закрытых конструкций). Это улучшает режим нагрева и помогает защитить внутреннюю поверхность труб от коррозии или зарастание окислами.

Недостатки:

• на подготовку воды нужно некоторое время;
• монтаж теплообменника приходится делать либо одновременно с постройкой печи, либо в процессе установки дымохода;
• выполнить тонкую регулировку режима нагрева довольно сложно — нет достаточно точных органов управления.

Недостатки теплообменников не делают их менее востребованными и не снижают их привлекательность в глазах пользователей. Большое количество вариантов конструкции позволяет выбрать оптимальный тип теплообменника, руководствуясь размерами и типом печи, а также потребностями пользователей.

Чугунная печь с теплообменником

Самостоятельное изготовление

Если у владельца бани имеются навыки работы со сварочным оборудованием, изготовить теплообменник своими руками для него не составит труда. Понадобится запастись материалами и инструментами:

• листовая нержавейка (ее толщина для емкости встроенного типа — 2-3 мм, для самоварной модели — 0,8-1 мм);
• два патрубка из нержавейки диаметром 3/4 дюйма;
• сварочный инвертер с электродами;
• болгарка с отрезным и шлифовальным дисками.

Процесс изготовления не представляет особой сложности:

• вырезают верхнюю и нижнюю плоскости, а также боковые стенки. Проще всего сделать емкость квадратной формы, чтобы не перепутать размеры деталей;
• сваривают коробку. Необходимо обеспечить цельный шов без пропусков или отверстий — это самый важный момент. Внешний вид швов не столь важен, но герметичность — обязательна;
• прожигают два отверстия и вваривают в них патрубки для соединения с внешней емкостью. Требования к сварным швам прежние — герметичность и отсутствие отверстий.

Чугунный теплообменник

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Остается лишь установить емкость в корпус печи (это делают в ходе постройки), после чего присоединяют выведенные наружу патрубки к трубам внешнего накопителя. Теплообменник готов.

Виды змеевиковых теплообменников

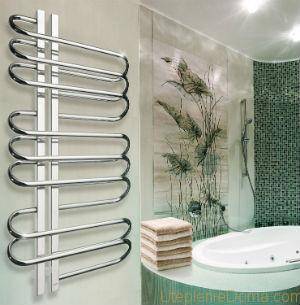

Полотенцесушитель — это тоже змеевиковый теплообменник.

Вы можете изготовить змеевик своими руками разной конструкции и из нескольких видов металла (сталь, медь, алюминий, чугун). Алюминиевые и чугунные изделия штампуются на заводах, так как требуемых условий для работы с этими металлами можно добиться только в производственных условиях. Без этого получится работать только со сталью или медью. Лучше всего использовать медь, так как она податлива и имеет высокую степень теплопроводности. Есть две схемы как сделать змеевик:

• винтовая;
• параллельная.

Винтовая схема подразумевается расположение витков спирали по винтовой линии. Теплоноситель в таких теплообменниках движется в одном направлении. При необходимости для увеличения тепловой мощности можно объединять несколько спиралей по принципу «труба в трубе».

В параллельной схеме теплоноситель постоянно меняет направление своего движения. Такой теплообменник изготавливается из прямых труб, соединенных коленом с поворотом на 180 градусов. В некоторых случаях, например, для изготовления регистра отопления, поворотные колени могут не использоваться. Вместо них устанавливается прямой байпас, который может находиться как на одном, так и на обоих торцах трубы.

Методы передачи тепла

Принцип работы змеевикового теплообменника заключается в том, чтобы нагревать одно вещество за счет тепла другого. Так, вода в теплообменнике может нагреваться открытым пламенем. В данном случае он будет выступать в роли теплоприемника. Но также змеевик и сам может выступать в качестве источника тепла. Например, когда по трубкам течет теплоноситель, нагретый в котле или посредством встроенного электрического ТЭНа, а его тепло передается воде из системы отопления. По сути, конечная цель теплопередачи – это нагреть воздух в помещении.

Как выбрать

Выбор подходящего теплообменника основан на анализе конструкции имеющейся (или строящейся) печи. Если нужен небольшой встроенный бак, надо сначала найти порядовку, рассчитанную на установку дополнительных емкостей.

Если планируется монтаж на дымоход, надо выбирать модель одинакового диаметра. Это важный момент, так как использование переходников здесь крайне нежелательно. Кроме того, важен объем емкости — если он слишком мал, вода может закипеть. Если слишком велик — нагрев будет продолжаться слишком долго, особенно, если внешний накопитель достаточно велик.

Варианты подключения

Еще одним важным моментом станет стоимость теплообменника. Рекомендуется отдавать предпочтение отечественным моделям — они на порядок дешевле, а изготовлены из металла лучшего качества.

Чугунный теплообменник

Плюсы тепловых агрегатов из чугуна:

• Высокая теплопроводность – чугунные элементы быстро нагреваются и эффективно передают тепло от одного носителя к другому.
• Медленное остывание – теплообменники из чугуна долгое время остывают, что дает возможность сэкономить на работе отопительной системы.
• Долговечность – чугун устойчив к воздействию слабых кислот и к образованию накипи, поэтому он менее подвержен коррозии, нежели многие другие металлы, что и обеспечивает длительный срок службы теплообменника.
• Возможность увеличения функциональности – уже после установки агрегата к нему можно нарастить новые чугунные секции, тем самым увеличив мощность теплового оборудования.

Минусы чугунных теплообменников:

Громоздкость – чугунные агрегаты отличаются внушительным весом, что усложняет их эксплуатацию и обслуживание. При этом, чем больше масса теплообменника, тем выше его мощность.

• Хрупкость – несмотря на большой вес, агрегаты из чугуна боятся механических ударов: они быстро обзаводятся трещинами, сколами и прочими деформациями.
• Низкая устойчивость к температурным перепадам – хоть чугун и выдерживает максимально высокие температуры, от резких термических изменений на поверхности теплообменника могут появляться трещины, что чревато значительным снижением его работоспособности.

Что такое – теплообменник.

Понятно, что, не выяснив, что же такое теплообменник  и принципов его работы, мы вряд ли сможем его сделать или применить в качестве теплообменника что-либо другое.

Если говорить простыми словами, теплообменник – это устройство для обмена энергией между различными средами, не имеющее собственного источника энергии. Т.е. печка – это не теплообменник, а тепловой щит или лежанка, через которые проходят дымовые газы от печки, и которые греют воздух в помещении, — это теплообменники.

Элементарный теплообменник мы сооружаем, когда хотим    охладить бутылки с пивом в раковине мойки, используя холодную воду из водопровода. При этом наше пиво охлаждается, а вода наоборот – нагревается.

Из определения теплообменника можно сделать выводы по оценке и увеличению его эффективности. Получается, что эффективность теплообменника зависит:

— от разницы температур между средами: чем больше разница, тем больше передается энергии.

— от площади соприкосновения различных сред с теплообменником, чем больше – тем лучше.

— и от теплопроводности материала самого теплообменника: чем лучше материал проводит тепловую энергию, тем эффективней теплообменник.

По сути, любая труба, в которой течет вода (или другая жидкость) с температурой отличной от температуры окружающей среды (воздуха или тоже жидкости) – является теплообменником.

Принцип работы

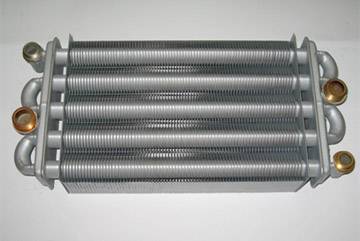

Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.

В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел

При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки

К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.

Делаем своими руками

Прежде, чем приступать к изготовлению теплообменника, необходимо определиться с тем какой принцип передачи тепла будет реализован в таком устройстве.

Изготовление пластинчатого теплообменника

Для изготовления такого устройства необходимо приготовить следующие материалы и инструменты:

• сварочный аппарат;
• болгарка;
• 2 листа нержавеющей рифлёной стали толщиной 4 мм;
• плоский лист нержавеющей стали толщиной 4 мм;
• электроды;

Процесс сборки:

1. Из нержавеющей, рифлёной стали нарезаются квадраты со стороной 300 мм, в количестве 31 шт.
2. Затем, из плоской нержавейки нарезается лента шириной 10 мм и общей длиной 18 метров. Данная лента разрезается на отрезки длиной 300 мм.
3. Рифлёные квадраты свариваются друг с другом, полосой 10 мм с двух противоположных сторон, таким образом, чтобы каждая следующая секция была перпендикулярна предыдущей.
4. В итоге, получается 15 секций, обращённых в одну сторону, и 15 в другую в одном корпусе кубической формы. Рифлёная поверхность таких секции позволяет эффективно передавать теплоту от одного теплоносителя другому, при этом, не происходит взаимное перемещение различных или однородных сред.
5. В том случае, когда используется для передачи тепла не воздушная масса, а жидкость, к тем секциям, в которых будет циркулировать вода, приваривается коллектор из нержавеющей стали. Коллектор изготавливается из плоской нержавейки. Для этой цели болгаркой вырезаются прямоугольники: 300 *300 мм – 2 шт; 300 *30 мм – 8 шт. Таким образом, получится комплект, из которого сваривается 2 коллектора, которые напоминают по своей форме квадратную крышку от коробки.
6. В каждом из коллекторовделается отверстие, к которому приваривается патрубок для последующего соединения с трубами отопительной системы или обеспечения горячим водоснабжением.
7. Отверстия на коллекторах делаются у одного из углов а, а при установке их на теплообменник входной патрубок должен быть расположен в нижней части такой конструкции, а выходной – в верхней.

Рассмотренный выше теплообменник устанавливается открытой стороной в систему циркуляции горячих газов.

Таким образом, раскалённый газообразный теплоноситель будет передавать теплоту рифлённым стенкам нержавеющих пластин, которые, в свою очередь, будут нагревать жидкость.

Теплообменник такой конструкции можно использовать для передачи тепла от одной жидкости, к другой. Для этого на открытые части пластин приваривается с 2 сторон стальная рубашка с патрубком вышеописанной конструкции.

Чертеж:

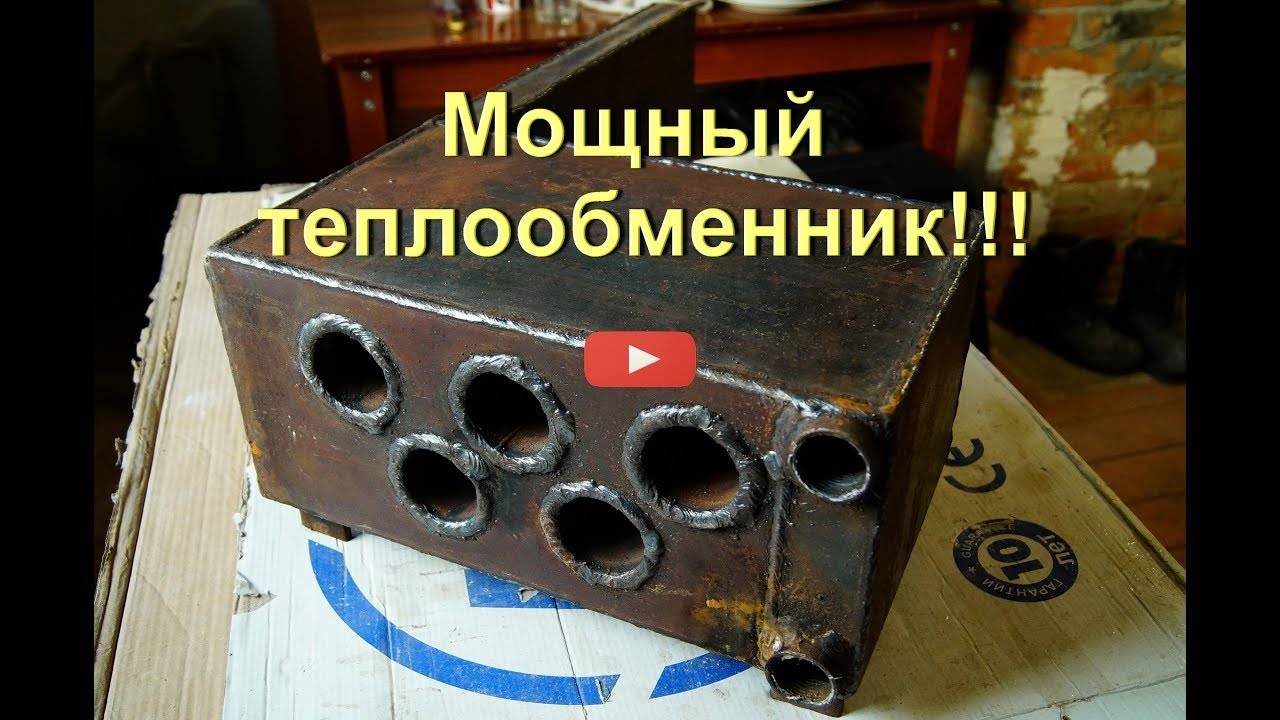

Изготовление водяного теплообменника для печи

Обычная дровяная печь может не только отапливать помещение традиционным способом, но и использоваться для нагрева воды для отопления комнат, в которых данный обогревательный прибор не установлен.

Для изготовления такого устройства понадобятся следующие материалы и инструменты:

• труба стальная диаметром 325 мм, длиной 1 метр;
• труба стальная диаметром 57 мм, длиной 6 метров;
• стальной лист толщиной 4 мм;
• сварочный аппарат;
• электроды;
• газовый резак;
• белый маркер;

Процесс изготовления:

1. Цилиндр из трубы диаметром 325 мм устанавливается вертикально на стальной лист и обводится маркером или мелом.
2. Обведённая окружность вырезается газовым резаком. Затем по получившемуся металлическому блину изготавливается ещё одна окружность такого же диаметра.
3. В каждом из таких блинов вырезается 5 отверстий диаметром 57 мм. Такие отверстия должны быть равноудалены друг от друга, а также от середины блина и его края. Блины привариваются к цилиндру таким образом, чтобы их отверстия располагались напротив друг друга.
4. Труба 57 мм нарезается болгаркой на отрезки длиной 101 см. Необходимо подготовить 5 таких отрезков.
5. Каждый отрезок трубы устанавливается в отверстия таким образом, чтобы края этой трубы на 1 мм выходили из отверстий верхних и нижних “блинов”. Электросваркой отрезки труб свариваются. В результате, получается металлический цилиндр, внутри которого находятся трубы меньшего диаметра. По этим трубам будет проходить горячий воздух и дымовые газы, в результате чего, труба будет нагреваться и через свои стенки передавать тепло жидкости, которая будет находиться внутри цилиндра.
6. Для осуществления циркуляции жидкости внутри металлического цилиндра, в нижней и верхней его части привариваются патрубки. Снизу такой конструкции будет подаваться холодная вода, в верхней – осуществляться забор нагретой таким образом жидкости.
