Теплообменник на дымоход

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

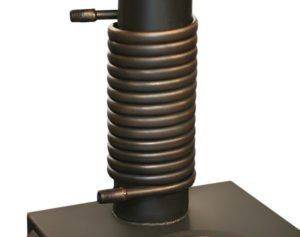

Самодельный змеевик

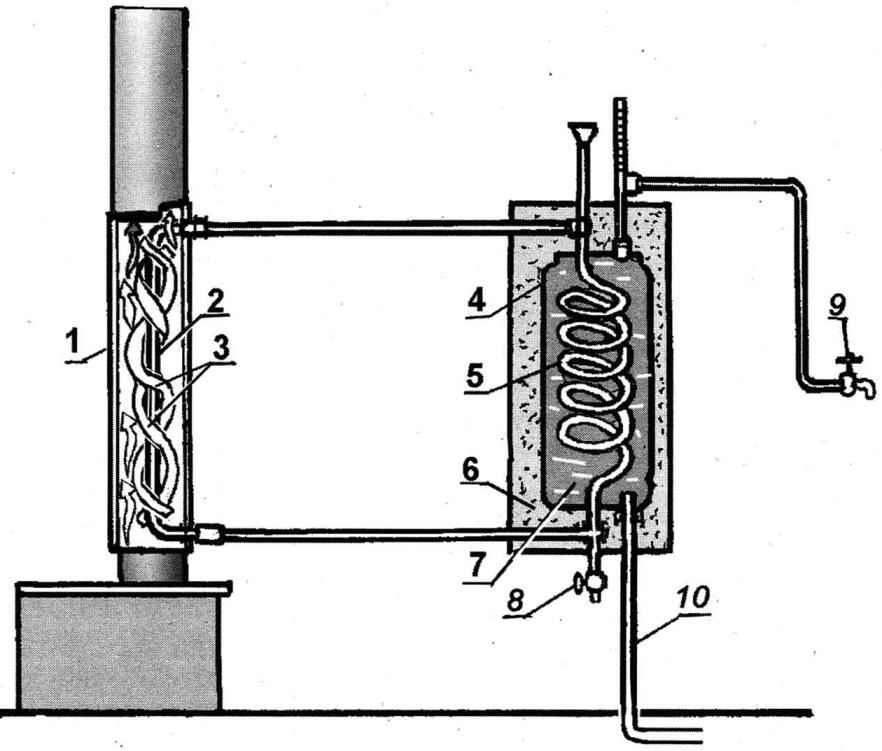

Самодельный водяной теплообменник

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

  • Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
  • Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
  • Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
  • Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Регистровый теплообменник

Заводской теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

  • Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
  • Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Внутреннее устройство теплообменника

Инструкция по изготовлению бака

Зачастую в магазинах можно купить теплообменник на трубу отопления с уже сделанным водяным контуром. Останется только монтировать его на новую фабричную печку и можно пользоваться. Однако при желании вы можете сделать теплообменник на трубу дымохода своими руками.

Потребуются такие материалы:

  • листы стали и куски трубы из нержавейки разного сечения со стенками, толщиной 1,5-2мм;
  • штуцеры на 1? или 3/4?, чтобы подключить водяной контур к системе отопления;
  • большой бак для воды из оцинковки или нержавейки объемом 50-100 литров;
  • гибкие шланги или трубы из меди или стали для горячей воды;
  • кран для слива воды из системы.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Плюсы и минусы использования термоаккумуляторов

Иногда в печах с водяным контуром используют термоаккумуляторов. Используют его по той причине, что сам по себе теплообменник накапливать тепло не может (как и любой другой котёл). Преимущества использования этого агрегата заключаются в следующем:

  • тепло в доме будет оставаться дольше, в силу чего топить его надо будет реже, чем обычно – даже в холодный период времени;
  • температурные колебания не резкие, как при работе обычного теплообменника, а мягкие, плавные, что в итоге повышает долговечность всей отопительной системы;

Один из главных недостатков термоаккумуляторов – они громоздкие

  • финансовые затраты на твёрдое топливо (уголь или дрова) станут ниже, а КПД системы повысится значительно;
  • в один контур можно подключить не один, а два и даже больше котлов (иногда это может понадобиться, если площадь дома большая или речь идёт о регионах с экстремальными температурами типа Крайнего Севера);
  • печь может топиться без какого-либо риска перегреться, а это значит, что дрова будут выгорать полностью, без остатка, что также даёт дополнительную экономию денежных средств.

Есть у термических аккумуляторов, как это водится, и свои недостатки:

сами по себе термоаккумуляторы – достаточно массивные, для них требуется относительно большое количество пространства;
иногда для их установки может потребоваться отдельный фундамент;
стоимость самого агрегата довольно высока, так что устанавливать его в небольшом доме или доме, где живут нерегулярно – далеко не всегда целесообразно.

Схематическое изображения работы системы отопления с наличием термоаккумулятора

В целом, печь с водяным контуром – это неплохое решение проблемы отопления дома. Правда, если дом (дача) имеет площадь от 200 м? и выше, то уже стоит задуматься об отоплении другими, более эффективными способами типа электрического котла, тёплых полов, газовых котлов длительного горения, котлов, работающих на отработанном топливе.

В любом случае предварительно лучше всё сразу подсчитать, сделать подробную и точную схему, чертёж, чтобы потом не попасть впросак (видео сегодня в сети много с подробными расчётами).

Особенности установки

Теплообменник на трубу дымохода можно установить самостоятельно, а работать он будет в одном из двух режимов. В каждом из них происходит определенный процесс теплоотдачи внутренней трубе от дыма. В первом режиме следует подключить выносной бак к теплообменнику. При этом на внутренней трубе будет конденсироваться вода, теплообменник станет нагреваться за счёт тепла дымовых газов. Температура на стенке трубы при этом не будет больше 100 °С, вода в баке будет нагреваться достаточно долго.

Во втором режиме конденсация на внутренних стенках теплообменника и вовсе не будет происходить. Тепловой поток будет идти более существенно, вода нагреется быстро. Для того чтобы ближе ознакомиться с данным процессом, необходимо поставить кастрюлю с водой на газовую горелку. Вы увидите, как на стенках появится конденсат, который станет капать на плиту. Этот этап будет длиться достаточно долго, пока вода не разогреется. Если вы используете теплообменник в качестве регистра для нагрева воды, то следует отдать предпочтение небольшим конструкциям с толстыми стенками, в этом случае конденсата будет меньше.

Используем гофру

Этот вариант теплообменника самый простой и требует минимальное количество материальных затрат. Для этого используйте длинную гофрированную трубу. Ее нужно обернуть вокруг дымохода.

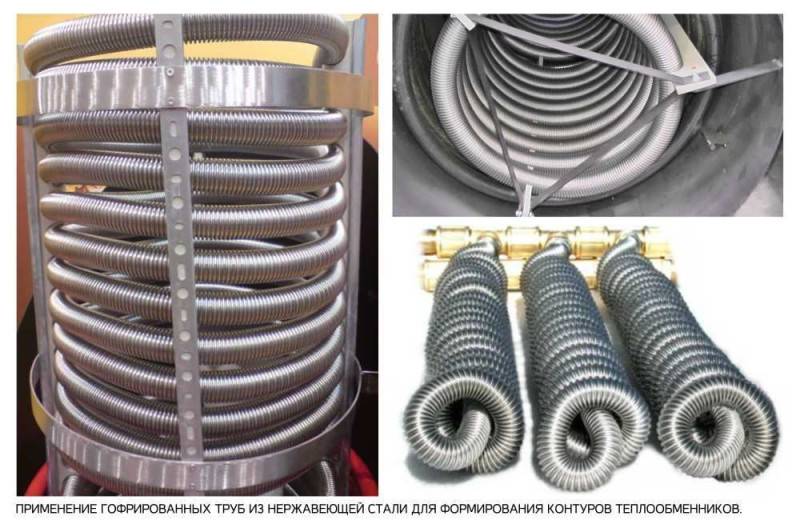

Применение гофрированных труб для изготовления теплообменников

Воздух внутри гофры будет очень быстро нагреваться. Его достаточно просто перенаправить в соседнее помещение. Для увеличения теплоотдачи намотайте на гофру пищевую фольгу.

Для безопасной эксплуатации отопительной системы с применением теплообменников разной конфигурации нужно все время проверять узлы соединения с дымоходом. При выявлении малейших зазоров незамедлительно восстановите герметичность швов.

Разновидности установок

Данный агрегат использует тепловую энергию от дымоотводной трубы, которую передает теплоносителю. Конфигурация устройства зависит от вида и конструкции дымохода, материала из которого он изготовлен. В качестве теплоносителя может выступать:

  • обычная вода;
  • воздух;
  • любые жидкости, которые не замерзают;
  • масло.


Варианты теплообменников для дымоходов

Все теплообменники разделяют на воздушные и жидкостные. Воздушные установки имеют достаточно простую конструкцию. Их можно сделать своими руками при помощи подручных средств. Недостатком данного агрегата есть его низкая продуктивность.

Теплообменник, который использует в качестве теплоносителя жидкость, имеет более сложную конструкцию. Чтоб данная установка работала эффективно, нужно соблюдать некоторые рекомендации по монтажу. Но если все сделать правильно, дымоход с теплообменником может исполнять роль полноценной отопительной системы для небольшого дачного домика или бани.

Правильный выбор материала

Лучше всего применять теплообменник из нержавеющей стали. Даже под воздействием больших температур физические характеристики металла остаются стабильными. Вот почему сварные швы кажутся достаточно крепкими, а при взаимодействии с кислородом формируют защитную пленку. Она стойко переносит кислотную среду. Говоря о применении цинка, при достижении температурных отметок 200 градусов он испаряется.

При показателе 500 градусов содержание паров в воздухе достигает критичных отметок. В то же время если имеется оцинковка, можно не волноваться. Правда, предельная температура не должна достигать отметки выше 200 градусов. Можно применять оцинкованный материал, так как он способствует усиленному смешению обтекающего устройство воздуха. Такого рода теплообменник неприменим для постоянного обслуживания, но чтобы согреть мансарду или баню — это оптимальный вариант.

Такой элемент можно установить легко и просто. Допускается его монтаж на простой буржуйке, фасад его облицовывают кирпичом, как и печь непосредственно.

Это интересно: дровяные чугунные печи для дачи.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

  • встраивается в печь;
  • крепится на дымоход;
  • или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

  • суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
  • при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Принцип работы

При топке любого вида топлива, особенно в котлах изготовленных самостоятельно, температура выходящих газов может достигать более 600 градусов. Для того чтобы сохранять постоянную тягу, такие высокие температуры просто не нужны, они наоборот будут только ухудшать обогрев. Поэтому нет ничего плохого, если владелец заберет часть тепла, при этом никакого ущерба для работы печи не будет. К примеру, на выходе образовалось 600 градусов, забираем «двести», остается 400, которых вполне достаточно для надежного дымоотделения. В таком случае, 200 градусов смогут дать нам не менее пары киловатт.

Задача состоит в том, чтобы обеспечивать постоянный и активный теплообмен между излишне нагретыми газами и средой, в данном случае – это вода либо воздух. Ключевой считается площадь контакта. Например, некоторые размещают змеевик внутри самого дымохода, данное решение не выгодно, хотя бы с той точки зрения, что канал будет постоянно засоряться. Даже любое препятствие на пути будет влиять на силу тяги.

Принцип работы и конструкция сочетает три основных типажа монтажа теплосъемника на дымоход:

  • Змеевик.
  • Водяная «рубашка». Это своеобразный цилиндр, который надевается на трубу и заполняется водой. Запомните важный нюанс, не стоит делать одну общую зону для заполнения, лучше провести через цилиндр несколько меньших по диаметру каналов.
  • Тормоза. Выходящий канал формируется в виде лабиринта, то есть того же самого змеевика, когда потоки замедляются и соответственно теплопередача усиливается.

Два первых вида отлично подходят для формирования водяного контура, организации системы отопления. А вот, третий тип отлично справится с локальным обогревом.

У каждого теплообменника есть свои особенности, их обязательно нужно учитывать. К примеру, если используется вода для нагрева, то помните, что возникает излишне чрезмерный теплообмен. Когда печь сильно растоплена, поставка холодной воды вызывает резкое снижение, тем самым стенки самого канала охлаждаются, что приводит к образованию влаги. Происходит скорое заполнение пространства гарью и сажей.

Для обеспечения нормальных характеристик теплообменника на дымоходе, нужно:

  1. Оснащать контур отдельными теплоаккумулирующими баками, тем самым, исключая прямую передачу холодной воды.
  2. Изготавливайте конструкцию простую, для её быстрого съема и прочистки.
  3. Рассчитывайте площадь таким образом, чтобы в итоге, после теплообменника, температура была достаточной для поддержания допустимой тяги.

Использовать из материалов лучше «нержавейку», она способна переносить перепады температуры. Кстати, учитывайте, что внутренняя сторона теплообменника, должна быть обязательно гладкой.

Особенности устройств, используемых в бане

По конструкции описываемые устройства можно разделить на встроенные им прикрепленные к дымоходу. Изделия второго типа часто называют устройствами самоварного типа.

Встроенные конструкции состоят из небольшого бачка емкостью до 5 литров. Он устанавливается между топкой и кожухом теплогенератора.

К теплообменнику при помощи труб происходит подключение емкости объемом до 100 литров. После нагрева отопительной установки происходит подъем горячей воды по трубе. Остывший теплоноситель поступает обратно в теплообменник. Благодаря этому во внешней емкости поддерживается нужная температура теплоносителя.

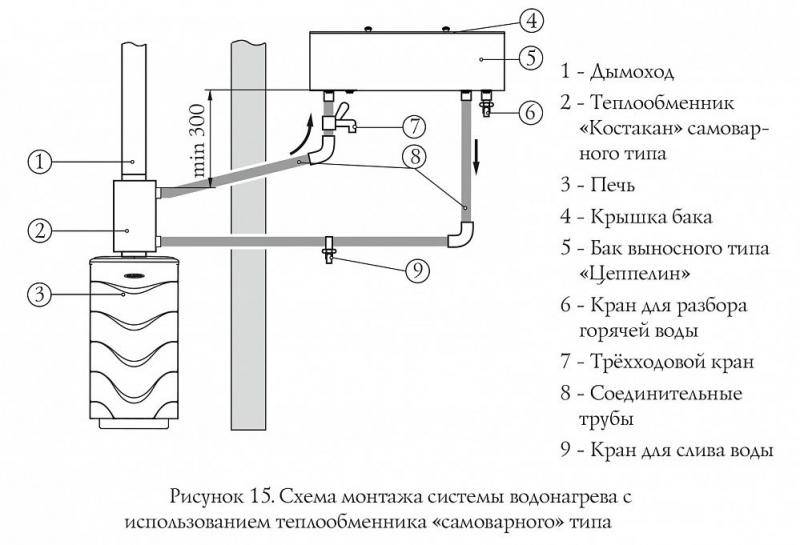

Устройства самоварного типа представляют собой герметичную емкость, опоясывающую дымоход. В процессе нагрева жидкости в таком случае происходит использование тепла от продуктов сгорания, движущихся по трубе.

Менее трудоемкая конструкция

Если дымоход представляет собой металлическую трубу, то можно сделать теплообменник, который будет представлять собой намотанную на дымоотвод и приваренную к нему металлическую или медную трубку.

Наматывать такую трубку нужно по спирали. Закрепляют ее на дымоходе путем приварки с помощью полуавтоматической сварки или аргоновой горелки. Есть и альтернативный вариант — пайка на олове. Правда, перед этой процедурой необходимо обработать основу и трубку ортофосфорной кислотой. Она обезжирит поверхность. Этот вариант для улучшения отопления является очень надежным и долговечным.

Обвитая по спирали труба будет нагреваться и отдавать тепло воздуху, который движется по ней.

Что такое воздушный теплообменник и для чего он используется

Чаще всего, используется горячий воздух из сушилок, дымовых труб, топочных камеры различного оборудования. В бытовых целях может использоваться теплый вытяжной воздух. Использование устройства преследует цель нагрева свежего приточного воздуха до определенной температуры, которую позволяет достичь отдающая среда.

В зависимости от эффективности нагрева теплый воздух может использоваться для разных целей:

  • воздушное отопление помещений
  • подогрев свежей струи для снижения расходов на отопление

Подача неподготовленного воздуха в жилые или производственные помещения создаст условия для интенсивного вывода тепла, что отразится на расходах на обогрев. Если воздух на улице имеет температуру -20°С, а кратность воздухообмена в помещении равна 1, то весь объем будет ежечасно полностью меняться, вызывая необходимость быстро нагревать его для обеспечения комфортной обстановки. Такая ситуация весьма неэкономична и вынуждает искать способы подготовки приточной струи. Основным из них является рекуперация.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Что такое теплообменник для отопления частного дома?

Теплообменник — это устройство, которое передает тепло от генератора к теплоносителю. В частных домах обычно используются поверхностные приборы. Благодаря таким теплообменникам тепло передается непосредственно через стенки агрегата.

Установка в котле

Устройство дает максимальный КПД в газовых, электрических и других котлах, работающих на твердом топливе. Внутри отопительного прибора устанавливают трубы в форме змеевика. Когда в котле начинает гореть топливо, прибор нагревается. Благодаря этому теплоноситель циркулирует по всей системе, передавая тепло внутрь помещения, и приходит обратно в змеевик.

Фото 1. Стальной проточный теплообменник для котла модели Vitopend 100, производитель — «Viessmann».

Если в доме в качестве основного прибора отопления используется не котел, а печь, то применение теплообменника также актуально, если строение имеет большую площадь. Печь не отапливает коттедж из-за маленькой мощности. По этой причине внутри устройства устанавливают змеевик. Он нагревает теплоноситель до высокой температуры, и это тепло благодаря радиаторам распространяется по всему дому.

Колпачный теплообменник

На мансардах имеется смысл установки колпачного теплообменника, работающего по принципу конвектора. Горячий воздух в нем медленно поднимается к верху, а при остывании – медленно спускается. Преимущество данной конструкции заключается в том, что она повышает безопасность эксплуатации дымохода на уровне второго этажа.

Итог

В статье подробно описаны основные разновидности теплообменников и процедура их монтажа. Если выполнять работы с соблюдением основных рекомендаций, то можно получить высококачественную, эффективную, надежную, безопасную и долговечную систему для обогрева разных помещений в доме параллельно с растопкой бани. Доверить работы по установке можно специалистам.

Основные способы монтажа

Осуществлять свою работу теплообменник может в двух различных режимах. Они имеют отличительные особенности, заключающиеся в своеобразности процесса передачи тепловой энергии от выделяемого дым к внутренней трубе регистра.

В первом случае теплообменник для банной печи на дымоход имеет модификацию в виде наружной емкости с водой. При кипении вода конденсируется на трубке теплообменника и таким образом происходит нагрев самой конструкции. Температура на поверхности трубки не будет превышать 100 градусов по Цельсию, что соответствует температуре кипения воды. Сама емкость с водой будет прогреваться долго.

Во втором случае конденсируемый пар не затрагивает конструкцию теплообменника. Поток тепла движется по трубе беспрепятственно, а вода разогревается значительно быстрее. Чтобы понять технологию процесса, по которой происходит отопление в бане от теплообменника, можно посмотреть, как происходит процесс нагревания воды в обычной кастрюле на горелке домашней плиты.

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

  • отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
  • 2 штуцера на 1 дюйм или 3/4 дюйма для подключения к системе;
  • бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
  • медные или стальные трубы или гибкая подводка для ГВС;
  • шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

    1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

  1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
  2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
  3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
  4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
  5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
  6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
  7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее 3/4 дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Установка теплообменника в банной печи

При выборе теплообменника следует, прежде всего, отталкиваться от объемов и мощности топочной камеры печи. Мощная печь, скорее всего, уже будет содержать в себе теплообменник.

Однако такая вода лучше всего подходит для обогрева контура. Так как она имеет высокую температуру на выходе, что создает разность давления, которое заставляет воду двигаться по трубам. Внутренний теплообменник не способен произвести большое количество горячей воды.

  • Решением проблемы может стать выносной, самоварный бак. При этом стоит учитывать, что дым в печи с внутренним теплообменником имеет меньшую температуру, нежели в обычной печи. Разность может составлять 50-100 градусов. Поэтому дополнительный теплообменник здесь дожжен быть небольшого объема в 20-80 литров.
  • Бак для трубы агрегата без внутреннего теплообменника может быть и значительно большего размера – до 150 литров.
  • Изготовление и установка внешних баков не требует дополнительных усилий. Для этого используются металлические листы или готовые баки. Монтируются они одновременно с созданием трубы. При этом сама труба может иметь более короткую длину, так как на выходе в стену или крышу температура в ней будет существенно ниже обычной.
  • Сложность в установке встроенных теплообменников связана не с ними самими, так как они полностью интегрированы в печь, а с монтажем отеплительного контура.

Если дополнительный насос здесь не запланирован, то длина труб не должна быть больше 10 метров. Для большей длины контура следует устанавливать насосы для принудительной циркуляции.

При выборе и установке теплообменника не стоит также забывать и о том, что любые емкости с водой требуют обслуживания и регулярного очищения от накипи. Эксплуатировать баки в этом плане значительно проще.

Каждый хозяин сам себе выбирает, как ему сделать баню более комфортной и высокотехнологичной. Но всегда будет разумным сочетание сразу нескольких способов, а домашние и гости это безусловно оценят.

Теплообменник из медной трубки своими руками

Теплообменник из медной трубки

Данный агрегат – это змеевик из медной трубы, который оборачивается вокруг дымохода. Она быстро нагревается, а воздух, который движется внутри, становится теплым. Чтоб обеспечит высокую эффективность данной системы без применения насоса, длина змеевика не должна быть больше 3 м.

Сделать такую конструкцию можно при помощи аргоновой сварки. Допускается вариант крепления с использованием олова. При этом все поверхности нужно обезжирить ортофосфорной кислотой.

На концах медной трубы должна находиться наружная резьба для присоединения выносного бака с водой. Он должен обязательно находиться выше змеевика, что обеспечит максимальную продуктивность системы.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

  • В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
  • В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
  • В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

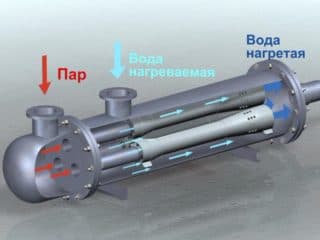

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см?.

Спиральный Кожухотрубный

Двухтрубные и труба в трубе

Схема теплообменника “труба в трубе”

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Какой материал лучше выбрать для изготовления теплообменника

При самостоятельном устройстве моделей экономайзером для дымоотводов используются в основном металлические детали. Это может быть оцинкованный лист, старые пустые газовые баллоны, трубы с разным диаметром или чугунные заготовки. Однако последние материалы используют реже, так как они отличаются большим весом и их неудобно самостоятельно монтировать.


Дымоходный теплообменник-змеевик из прочного металлаИсточник tehenergo.org

Самый лучший вариант в таком случае — аустенитная сталь или нержавейка легко переносит любые изменения температуры, а также считается устойчивой к механическому воздействию. Поддается ручной обработке и сварке.

Оцинкованную сталь используют для изготовления в крайних случаях, когда нет возможности применять другой материал, так как она плохо поддается нагреву. Поэтому рекомендуют отказаться от такого материала в случае, если в дымоходе будет постоянно удерживаться температура в пределах +419 градусов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
