Укладка кабельного теплого пола под плитку

Стоимость

Электрические кабельные теплые полы относятся к современным и высокоэффективным системам обогрева, а основа, представленная нагревательными элементами в виде кабеля, позволяет выполнить монтажные работы самостоятельно или привлечь с этой целью специалистов.

Цена укладки нагревательного кабеля может начинаться от 100 рублей за погонный метр, и варьируется в зависимости от уровня сложности монтажных работ и особенностей системы обогрева.

• нагревательная секция, представленная кабелем, парой соединительных муфт и установочными проводами;
• монтажная клейкая лента, используемая для фиксации нагревательного кабеля на поверхности пола с шагом, определяемым в зависимости от особенностей системы «тёплый пол»;
• монтажной трубой с заглушкой, необходимой для установки температурного датчика, подсоединяемого к терморегулятору.

Основные технические характеристики кабельного комплекта «теплый пол», а также наличие отметки о прохождении оборудованием технического контроля, обязательно отображаются в сопроводительной документации.

Блок 2

Чтобы получить не только эффективную, но и долговечную систему кабельного обогрева помещения, нужно приобрести качественное оборудование, а также ознакомиться с прилагаемой инструкцией по монтажу и дальнейшей эксплуатации, где содержится полная информация по правилам установки и особенностям дальнейшего обслуживания.

Виды теплых полов

Кабельный

Здесь кабель выступает в роли источника тепла ТП, для длительной эффективной работы важно приобретать провода с повышенным сопротивлением

Для создания кабельного ТП применяются 3 типа кабеля:

Достоинства:

• Подходит для частных домов и многоквартирных строений;
• Средний срок эксплуатации – 8-10 лет;
• Под такой ТП не нужно делать большую бетонную стяжку, хватит и 25-30 миллиметров;
• Кабельный теплый пол обладает высокой мощностью, поэтому он может быть использован как источник обогрева всего помещения или даже квартиры;

Недостатки:

Если на полу установлена массивная мебель, то одножильный кабель может перегреваться, а это существенно снижает срок службы ТП.

Инфракрасная пленка

ИК-системы функционируют благодаря передающемуся ЭМ-импульсу от пленки, который трансформирует этот вид энергии в тепло и греют твердую поверхность.

Достоинства:

• Можно создать обогрев некоторых участков пола (локальные места, где жильцы пребывают больше всего);
• Стоимость ИК-пленки намного меньше кабельного или водяного ТП;
• Быстрый нагрев пола;
• Возможность установки своими руками;
• Если параллельно подключить ИК-пленку, то можно будет произвести ремонт отдельной части пола без демонтажа всего напольного покрытия;
• Срок службы минимум 20 лет;
• Такой тип ТП не представляет опасности для здоровья человека.

Недостатки:

• Для монтажа плитки понадобится сделать промежуточный слой, для этого подойдет фанера или плита ОСБ;
• ИК-полы потребляют много электроэнергии;
• Если сделать перестановку мебели в помещении, то нарушится режим обогрева.

Водяной теплый пол

Такой вариант состоит из системы труб, по трубам перемещается нагретая вода, иногда в качестве теплоносителя в систему заливается антифриз.

Достоинства:

• Небольшие расходы на поддержание температуры пола (если сопоставлять с остальными видами ТП);
• Смонтировать можно в любом помещении;
• Нет отрицательного воздействия на здоровье людей;
• Срок службы не менее полувека.

Недостатки:

• Водяной ТП можно монтировать исключительно в частных домах;
• Если вы намерены подключать систему к автономному котлу, то для него придется обустроить изолированное от жилой площади помещение;
• Если теплый пол этого типа устанавливается в деревянном доме, то нужно будет обязательно усилить основание. Так как после монтажа труб и бетонной стяжки с плиткой сильно возрастает нагрузка на основание;
• Если система водяного ТП повреждается, то потребуется ее полный демонтаж, так как частично отремонтировать пол никак не получится;
• Нет возможности плавно корректировать температуру ТП;
• Нагрев основания будет неравномерным, так как температура воды на входе и выходе из котла существенно различается;
• Снижается общая высота помещения, так как толщина бетонной тяжки начинается от 10 см;
• Укладка такого ТП самостоятельно — очень сложная работа, поэтому доверять ее следует квалифицированному монтажнику.

Виды и технология укладки кабельного теплого пола под плитку

В качестве нагревательного элемента применяется специальный кабель, преобразующий электричество в тепловую энергию. Нагревательный элемент может быть представлен:

• Одножильным кабелем в виде единственной нагревательной нити. Концевая часть сводится в процессе монтажа, а затем подсоединяется к фазе и нулевому проводу.
• Двужильный кабель основан на паре нагревательных нитей, а самостоятельный монтаж предполагает применение «тупикового» способа прокладки.
• Саморегулирующаяся кабельная система – одна из разновидностей двужильного кабеля, а особенностью является возможность осуществлять регулирование уровня теплового выделения на разных участках.

Под плиточное финишное покрытие целесообразно выбирать кабельные маты, устанавливаемые на клеящие составы, что способствует уменьшению толщины и ускоряет процесс монтажных работ.

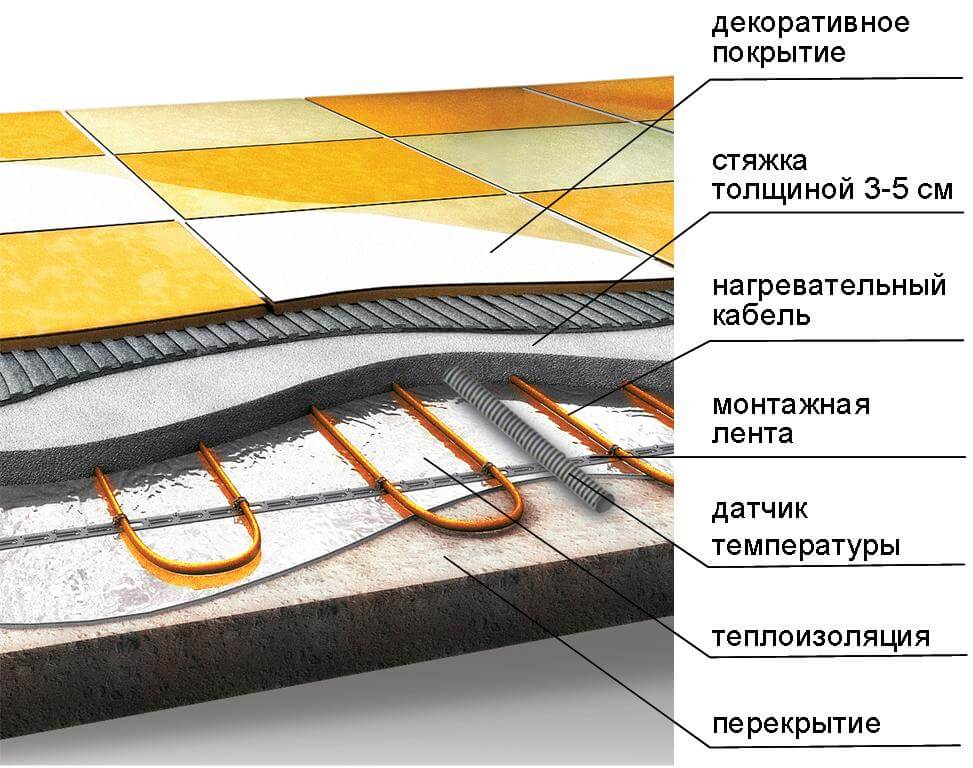

Схема кабельного пола

Электрическая система кабельного отопления пола позволяет обустроить практически любую зону нагрева под керамогранитным покрытием и отделкой, представленной керамической плиткой.

Нагревательные маты на основе закрепленных на поверхности монтажной сетки одножильных или двужильных кабелей, являются наиболее эффективным вариантом обогрева и могут устанавливаться как в бетонную стяжку, так и с применением прослойки на основе клеящего состава.

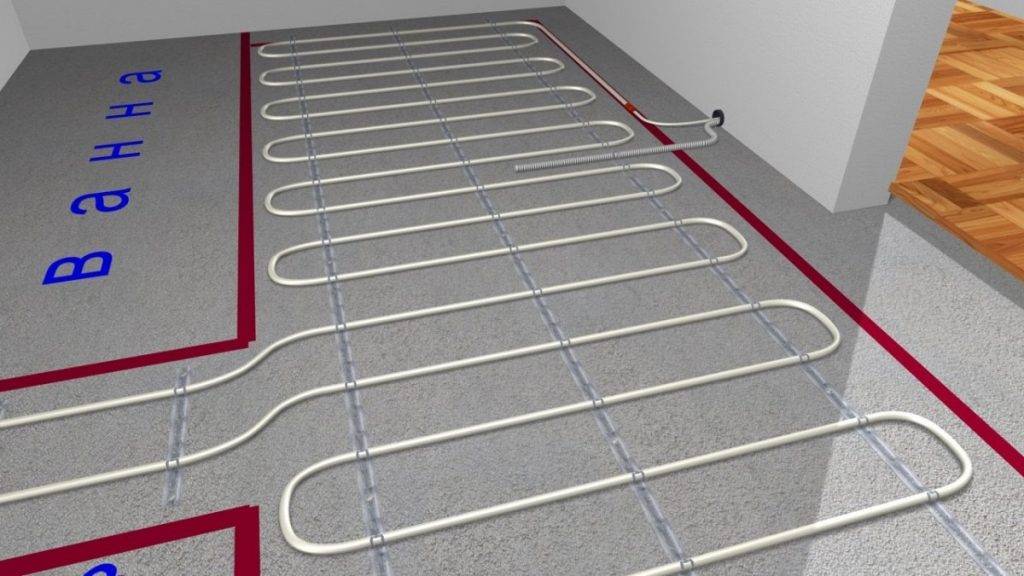

Теплый кабельный пол

Подробности технологии

За счет надежности и безопасности системы кабеля приобрели большую популярность. Они обладают простым устройством:

1. Кабель, который распределен по секциям, устанавливают бетонную стяжку, под финальное покрытие.
2. Тут помещают датчик, который контролирует температуру.
3. Окончания датчика температур и обогревательного элемента скрепляют с контроллером.

Эта система включается лишь в случае необходимости – когда температура уменьшается до заданного минимума. Полы кабельного типа представлены такими видами:

• Системы действия непосредственного типа – кабель находится в стяжке, размещаясь очень близко до финального покрытия.
• Теплый пол для деревянных покрытий.
• Система, которая накапливает тепло – используется в комнатах, в которых не запрещено применять электричество в низкие периоды тарифов.

Для каждой комнаты по отдельности кабельные системы монтируют отдельно.

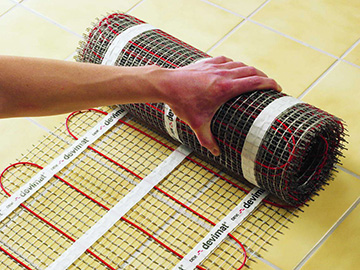

Термоматы

Теплые кабельные электрические полы под плитку в виде матов сделаны из тонкого греющего кабеля, который закреплен на стекловолокне. Жилу нагревательного типа окружает экран, а еще слой изоляции. маты делают с одножильным и двухжильным кабелем. Для детской комнаты и спальни больше подойдет последний вариант. Это можно объяснять тем, что маты двухжильного типа имеют низкий уровень излучения (электромагнитного). Тонкие кабели монтируют поверх просохшей стяжки, а термические маты довольно часто укладывают под плиточку.

Попадая через сетку, клеевой состав надежно закрепляет финальное покрытие. Термические маты не воздействуют на уровень пола, так как они словно «утопают» в слое клея для плитки. Сетка становится как армирующий каркас, и еще одно достоинства термомических матов – простота установки. Их требуется укладывать при нежелании поднимать полы. Маты отличаются от кабельного пола тем, что обычно их не применяют для главного отопления. более того, если при создании цементной стяжки будет довольно большая нагрузка на перекрытие, кабельные системы лучше не применять. В таком случае используют термические маты.

Инфракрасные полы

Пленочные и стержневые изделия являются подвидами инфракрасных нагревателей. Когда по элементу идет ток, начинают появляются электромагнитные волны. Их диапазон бывает от 5 до 25 мкм. Они нагревают все предметы, которые расположены в зоне волнового распространения. Токопроводящие элементы выделяют тепло напольному покрытию, стенам и предметами мебели, которые и будут нагревать воздух. Инфракрасные полы энергоэффективные, так как могут преобразовывать примерно 95% отдаваемой энергии в тепло. Нагревание всех поверхностей происходит за пару-тройку минут. А при повреждении механического типа единого сегмента остальные продолжат работать.

Сравнительные характеристики

При монтаже теплого пола некоторых видов следует соблюдать требования к покрытию пола, методам монтажа и режиму температур. В соответствии с такими требованиями до покупки определенной модели выполняется сравнительный анализ главных систем теплого пола.

К минусам пленок инфракрасного типа относят ненадежность участок соединительного типа. Главное достоинство пола кабельного вида – они являются цельным проводником с единственным слабым местом, то есть муфтой. Ее расположение заносят в паспорт, чтобы при поломке можно быть быстро все заменить. Более того, стяжка послужит предохранительным слоем, который защищает пол от повреждений механического типа. Если применять пленки с питанием в 12 В, то в систему требуется добавлять блок питания – далеко не самый надежный элемент.

Полезный совет! Чтобы защитить себя от токового поражения, требуется применять выключатели дифференциального тока (то есть УЗО), которые соответствуют требованиям ГОСТ Р 51326.1-99.

Стержневой теплый пол под плитку

Тонкий нагревательный карбоновый мат выполняет подогрев пола за счет стержней, соединенных проводом. Толщина таких стержней около 9 мм. Поверхность карбоновых нагревательных матов отлично сочетается с керамической плиткой. Положить ее своими руками поверх нагревательных карбоновых матов достаточно просто – маты размещаются на подготовленном бетонном основании, на их поверхность наносится плиточный клей, затем выполняется монтаж самой плитки.

Карбоновые маты считаются наиболее универсальным теплым полом, который может сочетаться с любыми видами финишного покрытия, в том числе с ПВХ и керамической плиткой. Устройство карбоновых матов отличается параллельным соединением нагревательного контура, что дает возможность разделения мата на любое количество кусков.

Карбоновые нагревательные маты могут выполнять выборочный подогрев керамической плитки. Карбоновые маты способны распознавать участки пола с различной температурой поверхности плитки и подстроившись под них обеспечивать равномерный подогрев всей поверхности.

Благодаря высокой степени теплопроводности плитки, нагревательные маты стержневого пола снижают температуру на теплых участках пола и повышают интенсивность обогрева на более холодных. Для укладки стержневого теплого пола под кафель нужно выбрать самовыравнивающийся раствор для стяжки.

Читать также: Теплые стены: как монтировать теплый пол на стену

Монтаж карбонового теплого пола

Выбрать утеплитель для карбонового теплого пола следует перед тем, как начнется монтаж. Подойдет такой утеплитель, как пенополистирол, минеральная вата или теплоизоляционные маты. Толщина утеплительного слоя составляет 1-1,5 см.

1. Определяются размеры общей площади, на которую впоследствии будут уложены карбоновые маты.
2. В поверхности пола сверлится паз для размещения термодатчика в гофрированной трубе.
3. Маты укладываются на пол и крепятся с помощью клея или скотча. Полоски теплоотражающего материала соединяются друг с другом.
4. На участке разреза карбонового мата провод зачищается от изоляции, на него надевается гильза, которая обжимается пассатижами.
5. Силовые провода карбонового мата соединяются с соединительными проводами. Так выполняется монтаж каждой нагревательной полосы электрополов.
6. Температурный датчик нужно положить в гофрированную трубку, на которой будет установлена заглушка. Устройство укладывается вдоль нагревательных стержней электрополов.
7. На стене крепится терморегулятор.

Читать также: Температура теплого пола: оптимальная и максимальная

После окончания монтажа карбоновых матов следует приступить к укладке плитки своими руками.

1. Подготовленный клеевой состав наносится поверх электрополов на участке с площадью 60х60 см.
2. При помощи зубчатого шпателя клей наносится на поверхность плитки.
3. Плитка аккуратно укладывается на поверхность обогревательного мата и прижимается. Рекомендуется мягко надавливать на середину изделия и контролировать ровность укладки.
4. Инструкция по укладке указывает на необходимость выравнивания швов с помощью пластиковых крестиков.
5. После того как с помощью уровня или деревянной рейки будет проверена ровность укладки, нужно удалить крестики. Необходимо сделать это своевременно, в противном случае клеевой состав застынет и произвести выравнивание плитки без демонтажа не удастся.
6. После того как монтаж плитки будет окончен и клеевая основа высохнет, нужно приступить к затирке швов. Затирочной пастой полностью закрываются все швы между плиткой, а лишняя затирка после высыхания удаляется.

Укладка термоизоляции

Перед тем, как укладывать теплый пол под плитку, позаботьтесь о термоизоляции. На этом этапе нужно также быть ответственным, ведь правильно уложенный утеплитель сэкономит больше тепла и денег.

Мы уже говорили выше, что пенофол – один из лучших термоизолирующих материалов, поэтому расскажем о его монтаже более подробно. Если пенофол покрыт фольгой с одной стороны, то вторая, скорее всего, имеет двусторонний скотч, что позволит легко закрепить материал на бетоне. Если вас интересуют подробные характеристики материала, то стоит сказать, что коэффициент теплопроводности этого материала равен 0,049 Вт/мК.

Инструкция по установке:

1. Раскроите листы и разрежьте их так, чтобы от стен были отступы в 5-10 мм, а стыки были ровными и плотными (не внахлёст).
2. Снимите защитную плёнку с клейкой стороны и уложите листы, начиная от угла;
3. Заклейте стыки монтажным скотчем. Желательно, чтобы он также имел отражающую поверхность.

Два способа укладки плитки на тепловые маты

В принципе, мы уже их упоминали.

Укладка на стяжку

Первый вариант – это выполнить заливку стяжки небольшим слоем самовыравнивающейся смеси.

Для работы вам понадобятся следующие инструменты:

Перфоратор

Перфоратор, миксер или дрель;

Насадка миксер

Насадка венчик для замешивания раствора;

Удобное ведро или бадья

Две емкости достаточного объема (около 30 литров) под замешивание смеси;

Валик игольчатый для раскатывания смеси

Игольчатый валик;

Лазерный осепостроитель

Строительный, водяной, но лучше лазерный уровень.

Действуем так:

• При помощи уровня и измерительного инструмента определяем границы плоскости потолка, естественно с нужным отступом от существующего пола в 2-3 сантиметра.
• По этому же уровню, посредине комнаты в разных местах, а также по периметру, выставляем промежуточные маяки, в качестве которых удобнее всего использовать обычные дюбель шурупы 6х60 мм, если у вас нет специальных треног.
• Просто забиваем их в пол на нужный уровень и затягиваем шуруповертом. Во время заливки они нам покажут границы уровня, ведь стены с разметкой будут закрыты демпферной ленты.
• Демпферная лента – это материал, сделанный из вспененного полиэтилена, в качестве которого можно использовать толстую подложку, укладываемую под ламинат. Данный элемент предназначен  для создания компенсационного зазора под тепловое расширение стяжки. Устанавливаем его по всему периметру комнаты.
• На входе в комнату ставится перегородка из бруса или металлического профиля, чтобы раствор не растекался.

Наливной пол поверх теплого

• Итак, начинаем заливку. Работа должна проходить без перерывов, чтобы в итоге получилась монолитная поверхность.
• Согласно инструкции на упаковке, мешок наливного пола разбавляется водой и тщательно перемешивается. Работать следует так — пока одно ведро используется мастером для заливки, во втором происходит перемешивание следующего мешка.
• После размешивания раствор должен несколько минут настояться, и миксер включается вновь.
• Готовая смесь выливается на пол, начиная от дальнего угла. По итогу ее количества должно быть столько, чтобы по всей площади она покрыла греющий кабель и сровнялась с нашими маяками.
• После того как ведро выливается, раствор на полу прокатывается игольчатым валиком, чтобы выпустить все пузырьки воздуха. Не растворившиеся комки следует либо удалить, либо аккуратно размять маленьким шпателем.
• Пол остается сохнуть согласно установленной производителем инструкции. Там же вы найдете данные о времени, через которое можно будет начинать облицовку плиткой.

Дальнейшая укладка пола будет самая обычная. Подробнее об этом вы узнаете из видео или на профильных сайтах по отделке помещений.

Укладка кафеля без предварительной заливки

Укладываем плитку прямо на маты

Второй способ менее растянут во времени, так как не требует промежуточного устройства стяжки, однако справиться с ним с первого раза может и не получиться, так как от мастера требуется много умений и осторожности. Все это вы поймете по ходу нашего описания

Как же выполняется такая работа:

• Как и всегда, укладка плитки начинается с раскладки и определения ее оптимального расположения в пространстве.
• Затем разводится клей. В данном случае придется работать с достаточно жидкой консистенцией, в чем и заключается первая сложность. Как известно, выставить точно плитку без системы выравнивания очень сложно, а сделать это на жидкий раствор практически нереально, из-за того, что плитка может проседать под собственным весом, особенно при укладке на большие слои.
• Выкладываем раствор на мат и разравниваем его мастерком так, чтобы равномерно закрыть все нагревательные элементы. Вот и второй подводный камень – оставленные в растворе пустоты могут привести к перегреву кабеля и выходу его из строя.
• По распределенной смеси проводят гребенчатым шпателем, после чего и выполняют монтаж плитки. Неприятность может возникнуть и на этом этапе – нужно быть предельно осторожным, чтобы острым инструментом не повредить изоляцию проводника.

Работа с гребенчатым шпателем

В остальном дальнейшая работа ничем не будет отличаться. Теплые электрические полы под плитку – это эффективное решение для обогрева вашего дома, смонтировать которое сможет самостоятельно любой человек.

Более подробно процедура подключения, ровно, как и процедура монтажа самого кафеля, описывается в прикрепленном к статье видео. На этом все, удачи вам в ваших начинаниях!

Расчет мощности теплого пола

Теплый пол может быть использован как дополнительный источник тепла — для повышения комфорта, а может быть основным отоплением. Подход к выбору мощности при этом разный. В первом случае берут нагревательные элементы средней мощности — чтобы даже в холода они не работали на пределе возможностей.

В случае использования теплого пола как основного источника тепла требуется расчет. Для него необходимо знать два параметра:

• потери тепла в помещении;
• площадь, на которой будет расположен греющий элемент.

Определить потери тепла в помещении можно по специальной методике расчета. Эта услуга предоставляется специализированными конторами. Но можно ориентироваться на средние показатели. Они приведены в таблице. Только стоит учесть, что это — для помещений со средними теплопотерями в средней полосе России.

Нормы подогрева теплого пола

Площадь обогрева обычно меньше общей площади помещения, так как нагревательные элементы не располагаются под мебелью и бытовой техникой. Потому занимаемое ими пространство просто вычитается.

Как найти количество и мощность матов под плитку

Далее берем теплопотери помещения, делим на найденную отапливаемую площадь, получаем минимальную мощность, которую должен выдавать квадратный метр теплого пола. В соответствии с этим выбираем нагревательный элемент. В случае с матами это просто — производители указывают какое количество тепла выдает квадратный метр. Необходимо брать с запасом 25-30% от найденного числа. Этот запас нужен на время аномальных холодов, а также для того, чтобы нагревательные элементы не работали на пределе возможностей. Такой режим работы сокращает срок их эксплуатации.

Под крупной бытовой техникой и мебелью греющий кабель и маты не раскладываем

Как найти длину греющего кабеля

Если использовать решено греющий кабель, надо высчитать какое его количество потребуется. Для этого теплопотери помещения умножаем на 1,3 (это запас в 30%), затем делим на мощность одного метра выбранного греющего кабеля (есть в технических характеристиках). Получаем необходимый метраж. Эту цифру надо будет использовать при разработке схем укладки — кабеля должно быть не меньше.

Метраж зависит от мощности

Выбираем источник тепла — на основе греющих матов или нагревательного электрического кабеля

Технология установки кабельной системы или на основе греющихся матов несколько различается. Поэтому рекомендуется сначала определить, какой тип элементов будет использоваться, а затем изучить соответствующую инструкцию по укладке теплого пола.

Часто владельцы квартир не знают, какой вид нагревательных элементов теплого пола они хотят применять. У кабеля и греющего мата существуют свои достоинства и недостатки, о которых необходимо знать, если вы планируете класть электрический пол.

Особенности электрического кабельного пола

• есть возможность самостоятельно регулировать количество тепла на 1 кв. м посредством уменьшения шага размещения кабельных петель. Это позволит сделать некоторые участки теплее;
• кабели электрического теплого пола требуется укладывать в толщину стяжку. Заливка стяжки увеличивает время установки и несколько усложняет технологию монтажа, но она также выступает аккумулятором тепла. Таким образом расходы на электричество можно уменьшить, а количество тепла не изменится;
• кабельные системы имеют меньшую стоимость по сравнению с матами;
• высота основания поднимается минимум на 4.5 см;
• эксплуатация возможна только через 20-30 дней после окончания монтажа.

Особенности пола на основе греющих матов

такой вид прогревается существенно быстрее кабельного (кафелю требуется лишь 15-25 минут);
не приводит к снижению комнатной высоты;
эксплуатация возможна уже через 12 дней после завершения установки;
укладка теплого пола под плитку на основе греющих матов осуществляется намного проще, технология монтажа может быть реализована своими руками, т.к

не требуется самостоятельно рассчитывать шаг и мощность кабеля;
существуют ограничения в размере матов;
если вы самостоятельно решили класть кафель, неосторожное движение может повредить систему.

Заливка стяжки

После монтажа электрического кабеля можно приступать к заливке стяжки для последующей укладки поитки. Поскольку уровень пола ванной комнаты имел наклон, до укладки стяжки были выставлены маяки штукатурные для выравнивания поверхности пола по уровню. Теперь можно заливать цементный раствор, который замешивается в ведре с помощью перфоратора и специальной насадки-миксера. Толщина стяжки должна составлять 3-5 см.

Заливка стяжки.

Совет для тех, кто решит монтировать теплый пол своими руками под плитку. Даже, если у Вас полы идеально ровные, и Вам не требуется их утеплять, а только лишь покрыть плиткой, всё равно до укладки плитки специалисты рекомендуют заливать полы стяжкой либо финишным уравнителем, чтобы в случае очередного ремонта и замены плитки не повредить электронагревательный кабель.

Конечный результат работы.

Полный период высыхания стяжки для пола составляет 20 – 30 дней. В течение данного периода запрещается включение электрического теплого пола в сеть. Категорически запрещено “сушить” стяжку подключенным “тёплым полом”.

Вот в принципе и всё самое основное касаемо укладки электрического теплого пола своими руками. После высыхания стяжки можно приступать к укладке плитки. Ремонт своими руками – непростое занятие, но выполнимое.

Материалы, использованные в работе на 1 кв. метр:

• терморегулятор электронно-механический для системы “Теплый пол” (+5… +40С, IP20);
• комплект “Теплый пол”: 0,8-1 м кв. двужильный кабель 8 м, монтажная лента длиной 5 м, гофротрубка длиной 3 м, мощность – 145 Вт;
• полотно фольгированное теплоизоляционное пенополиэтилен ППЭ-Л, толщина – 10 мм, площадь – 1 кв. метр;
• сухая смесь “Стяжка для пола” (2 мешка по 25 кг, толщина слоя – от 3 до 5 см);
• маяк штукатурный 2,5 м х 6 мм;
• изоляционная лента;
• дюбель быстрого монтажа 6х40 мм с ударным шурупом;
• кабель силовой медный многожильный 1 мм Х 3 проводника Х 1,5 м;
• автоматический выключатель 16 А;
• коробка пластиковая с крышкой под автоматический выключатель;
• сетка металлическая 12 мм Х 26 мм Х 1 мм Х 1 кв. м;
• заглушка пластиковая для гофрированной трубы (можно заменить изоляционной лентой).

Инструменты для работы:

• шпательные лопатки;
• ведро для приготовления раствора стяжки;
• круг отрезной по металлу 125 x 1,6 x 22,2 мм;
• угловая шлифовальная машина (950W, 125 мм, 11000 об/мин, М14);
• набор корончатых сверл по гипсокартону (диаметр 26-63 мм, h = 43 мм);
• напильник мелкозернистый трёхгранный;
• канцелярский нож;
• подрозетник пластиковый (D = 70 мм, h = 45 мм) под ГПЛ;
• круглогубцы;
• клеммы и кабельные наконечники для подсоединения электрических проводов;
• цифровой мультиметр;
• индикаторная отвертка;
• перфоратор (дрель);
• миксер универсальный 60 мм х 400 мм (насадка);
• рулетка измерительная с магнитным фиксатором (3 м);
• бур SDS-plus 6 x 110 мм.

Монтаж

Самостоятельное обустройство кабельной системы «теплый пол» не вызывает сложностей при соблюдении следующих рекомендаций:

Выполнение демонтажа старого покрытия пола.
Электрические теплые полы обустраиваются с применением стяжки или при помощи клеящего плиточного состава

Важно помнить, что бетонная стяжка способна очень хорошо аккумулировать тепловую энергию, поэтому даже после отключения электроэнергии сохраняется теплоотдача.
На деревянных поверхностях с пустотой под вентиляцию, может укладываться слой утеплителя и обустройство «двойного пола», характеризующегося отличной теплопроводностью.
После выравнивания поверхности при помощи бетонной стяжки, кабель укладывается с достаточной плотностью друг к другу с применением металлизированного скотча.
При монтаже кабельной системы «теплый пол» в помещениях с повышенными показателями влажности, очень важно применять качественную гидроизоляцию.
На участках вдоль стен производится изоляция при помощи пенофола или полистирола.
Укладка нагревательного кабеля на теплоизолирующую подложку в виде плотной фольги на базе ПВХ осуществляется посредством монтажной фиксирующей ленты, а стандартный шаг крепления может варьироваться в пределах 50-100 см.
Монтировать кабель нужно с места установки термостата, после подсоединения регулирующего устройства, и с расстоянием между поперечными витками в 40-80 см.
Использование двухжильного нагревательного кабеля предполагает подключение двух концов к терморегулирующему устройству.. Чтобы сделать эксплуатацию кабельной системы «теплый пол» беспроблемной, устанавливаемый термодатчик должен быть помещен в гофрированную пластиковую трубу и зафиксирован в доступном для обслуживания месте.

Чтобы сделать эксплуатацию кабельной системы «теплый пол» беспроблемной, устанавливаемый термодатчик должен быть помещен в гофрированную пластиковую трубу и зафиксирован в доступном для обслуживания месте.

Остальные покупки

Прежде, чем приступать вопросу о том, как уложить теплый пол под плитку, вы должны закупить:

1. Инструменты. Для монтажа тёплого пола вам понадобиться рулетка, строительный нож, крестики и распорки для укладки плитки, болгарка, зубчатый шпатель, киянка и многое другое, поэтому внимательно продумайте список покупок перед походом в магазин;
2. Пенофол – это теплоизолирующий материал, изготовленный из вспененного полиэтилена и фольги. Его стелют на бетонное основание под нагревательный элемент, чтобы минимизировать затрачиваемое тепло, а соответственно, энергию;
3. Плитку для пола;
4. Плиточный клей и затирку.

Подготовка поверхности

Если Вы определились с необходимыми материалами, можно приступать к подготовительным работам. Необходимо очистить поверхность от пыли, загрязнений и нанести грунтовку.

Подготовка поверхности под укладку, грунтование.

До укладки нагревательного кабеля бетонные полы желательно утеплить плитами пенополистирола толщиной 2 см и армировать их жесткой металлической сеткой.

Для сохранения тепловой энергии и рационального его использования под электрический нагревательный кабель укладывают теплоизоляцию с отражателем (обычный лист ППЭ-Л с фольгой).

Укладка теплоизоляции.
