Тонкости выбора труб для теплого пола

Укладка труб для теплого водяного пола

Способ установкив основном зависит от площади комнаты. Наиболее популярны следующие варианты:

Для небольших площадей можно порекомендовать вариант укладки в виде змейки. Он также подойдет для укладки около холодных зон – окон и дверей.

Укладка в виде улитки позволит равномерно обогреть достаточно большие площади. Трубы, которые работают на подачу и возврат теплоносителя располагаются рядом.

При любом способе монтажа необходимо выдерживать расчетный шаг, который может быть в пределах 0,1?0,35 м. Шаг около окон или дверей должен быть 0,15 м.

Труба по всему контуру должна быть цельной, это предотвратит протечки в процессе эксплуатации.

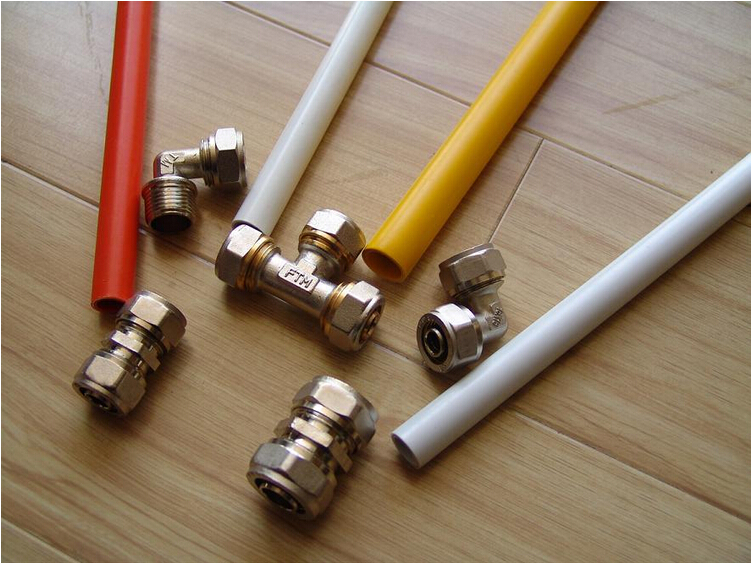

№2. Металлопластиковые трубы для теплого пола

Металлопластиковые трубы получили едва ли не самое широкое распространение. Долговечность и отличные эксплуатационные качества объясняются многослойной структурой материала. Внутренний слой – это сшитый методом экструзии полиэтилен, который отвечает за рабочие характеристики трубы. Далее идет слой алюминия, который прикреплен к полиэтилену специальным клеящим составом. Алюминиевая фольга защищает от проникновения внутрь трубы кислорода и сдерживает линейные расширения и сужения. Толщина этого слоя – 0,2-0,25 мм в зависимости от диаметра. Сваривается фольга встык или внахлест, получается герметичный слой. Поверх фольги расположен еще один клеевой слой, который скрепляет ее с внешним защитным слоем полиэтилена.

Подобное строение позволяет говорить о многочисленных преимуществах металлопластиковых труб:

  • отличная гибкость и способность хорошо держать форму после сгибания;
  • теплопроводность, которая обеспечивается прослойкой из алюминия, и устойчивость к повреждениям и зарастанию благодаря использованию полимера;
  • монтаж таких труб не требует применения специфического оборудования, поэтому обойдется недорого;
  • высокая долговечность;
  • способность выдерживать температуры до 110С без изменения основных эксплуатационных качеств;
  • устойчивость к коррозии и агрессивным средам;
  • небольшой вес;
  • хорошая звукоизоляция. Звук движения теплоносителя по системе будет неслышен.

Среди недостатков недопустимость скручивания труб и изгибание касательно оси, что обязательно необходимо помнить во время монтажа

Также учитывать важно и свойство алюминиевого слоя повреждаться при неоднократном изгибании

№7. Какое количество труб необходимо?

Чтобы более-менее точно рассчитать необходимое количество труб, можно воспользоваться программными средствами или вооружиться миллиметровой бумагой, на которой в масштабе чертится план помещения. На схеме обязательно указывают все крупные предметы мебели, которые будут стоять неподвижно, – под ними трубы прокладывать не нужно: это невыгодно и вредно для самой мебели.

На план наносят схему расположения труб. Укладку обычно проводят одним из следующих способов:

  • «змейка». Это более простой в исполнении вариант монтажа, но имеет значительный недостаток – неравномерный прогрев помещения, что хорошо понятно из рисунка. В первом случае одна часть комнаты будет прогреваться значительно меньше, так как теплоноситель в нее поступает уже остывшим, во втором – расстояние между участками с еще не остывшей водой слишком большое, поэтому пол будет прогреваться неравномерно, что будет ощущаться при перемещении;

  • «спираль» обустраивается сложнее, требует более профессионального подхода к расчету и монтажу, но тепло по полу будет распределяться равномерно, так как зоны с теплой и холодной водой чередуются. К тому же, углов поворотов тут меньше, что влияет на скорость перемещения теплоносителя в трубах;

  • комбинированная система.

При создании плана учитывайте, что трубы укладывают на расстоянии 15-20 см от стен, шаг между ними должен быть 20 см, в крайнем случае, не более 35 см. Если теплый пол – единственный источник теплоэнергии, то шаг должен быть минимальным, вот почему в домах, где теплый пол играет лишь вспомогательную роль, допускается использование полипропиленовых труб с большим радиусом изгиба.

Труба диаметром 16 мм способна нагреть 10-15 см поверхности в обе стороны от себя. У наружных стен желательно делать шаг меньше, чтобы обеспечить надежный барьер холоду. Приблизительное количество труб можно посчитать с помощью созданной схемы, но лучше взять материал с запасом или попросить рассчитать специалистов, которые будут осуществлять монтаж.

Критерии выбора

При выборе материала для строительства коммуникаций решающим аргументом должны быть не соображения экономической выгоды или сложности монтажа, а соответствие технических характеристик труб предполагаемым условиям эксплуатации.

В случае с устройством теплого пола к трубным материалам предъявляются следующие требования:

Прочность. Согласно официальным требованиям к трубам для теплого пола запрещено использовать черный металлопрокат и шовные трубы. Стальные изделия без специальной антикоррозийной защиты в замурованном состоянии прослужат недолго. Соединительный шов является «слабым» местом при усилении гидравлического давления в отопительной системе. Использование подобных материалов приведет к быстрому возникновению аварийной ситуации, устранение которой потребует вскрытия бетонной стяжки.

Химическая инертность. Для длительной эксплуатации без уменьшения внутреннего просвета требуются трубы с идеально гладкой внутренней стенкой. Теплоноситель содержит соли щелочноземельных металлов, которые при длительной эксплуатации осаждаются на внутренних стенках большинства трубных материалов.

Устойчивость к механическим нагрузкам без деформации. Минимальная бетонная стяжка оказывает давление на трубы равное 10 кг веса на кв. см. Мягкие пластиковые трубы при этой нагрузке будут деформироваться, а слишком твердый пластик может лопнуть.

Устойчивость к высокой температуре и давлению носителя в отопительной системе. Минимальные требуемые параметры устойчивости составляют 95 градусов и 10 атм. соответственно.

Высокий уровень теплоотдачи

Для эффективного отопления важно чтобы коммуникации не были барьером между теплоносителем и воздухом.

Отсутствие соединений под стяжкой. Требуются трубные материалы, которые можно укладывать цельным куском длиной до 120 м.

Гибкость и устойчивость на излом

При укладке теплого пола важно, чтобы трубы были достаточно эластичными для сгибания без повреждений стенок и деформации внутреннего сечения при минимальном радиусе. Большое расстояние между трубами является причиной возникновения холодных сегментов.

На выбор того или иного материала влияет и тип отопления в доме. Если это центральная система, то теплый пол будет подвергаться более серьезным нагрузкам, чем при индивидуальном контуре.

Металлопластик и сшитый полиэтилен по своим техническим и ценовым характеристикам стоят очень близко. Сравнение их положительных и отрицательных сторон позволит сделать правильный выбор в каждом конкретном случае.

Полипропиленовые трубы

В отличие от металлопластиковых, полипропиленовые трубы имеют простую однородную структуру, материал изготовления – гранулы сополимер полипропилена.

Важное значение имеет маркировка ППР, которая состоит из двух букв – PN и двузначного числа: 16, 20, 25. Числом обозначается максимальная величина давления носителя, при котором трубы можно использовать

Фитинги, запорная арматура в обязательном порядке должны соответствовать маркировке труб

Фитинги, запорная арматура в обязательном порядке должны соответствовать маркировке труб.

Полипропиленовые трубы PN 16, 20 производятся с диаметром внешней поверхности от 20 до 110мм; для PN 25 диапазон ограничивается 20 — 25мм.

Область применения идентична направлениям использования металлопластикового семейства. Технологические особенности и преимущества также достаточно схожи. Более подробное сопоставление свойств представлено ниже.

Медные трубы

Труба, изготовленная из меди, используется в отопительных системах достаточно часто, так как соответствует всем требованиям, предъявляемым к составляющим системы.

Медная труба, используемая для систем отопления

В последнее время производители медных труб выпускают продукцию в пластиковой оплетке, что придает изделиям дополнительную степень защищенности от воздействия внешних негативных факторов.

Медная труба с дополнительной полимерной защитой

Наиболее важным недостатком медных труб является необходимость при монтаже использования специализированного оборудования и определенных навыков.

Преимущества теплого пола

Трубы, используемые для устройства теплых полов, могут быть из различных материалов. В любом случае, правильно организованная система обладает такими важными преимуществами по сравнению с традиционными:

  • повышенный комфорт;
  • отсутствие циркуляции пыли;
  • гигиеничность;
  • безопасность;
  • удобство;
  • современность;
  • экономичность;
  • долговечность.

Система теплого пола способствует более равномерному прогреву помещения и экономии на теплоносителе

Комфорт обеспечивается излучением тепловой энергии, что способствует равномерному прогреву помещения. Поскольку пол постоянно сухой, то отсутствует образование плесени, а также уничтожаются питательные среды для пылевых клещей и бактерий. Воздух при этом сохраняет естественный уровень влажности.

С использованием подобных систем те помещения, какие характеризуются повышенными требованиями к чистоте (например, в медицине, пищевой промышленности, на особо чистых производствах и прочие), могут быть быстро и удобно продезинфицированы и вымыты. Важным преимуществом является отсутствие возможности получения ушибов, ожогов либо царапин как при касании конвектора или радиатора, поскольку трубы теплых полов скрыты.

Система характеризуется эффектом саморегуляции – определения количества отдаваемой энергии в зависимости от разности температур воздуха в помещении и поверхности пола. Экономия энергоресурсов составляет до 20-30 процентов.

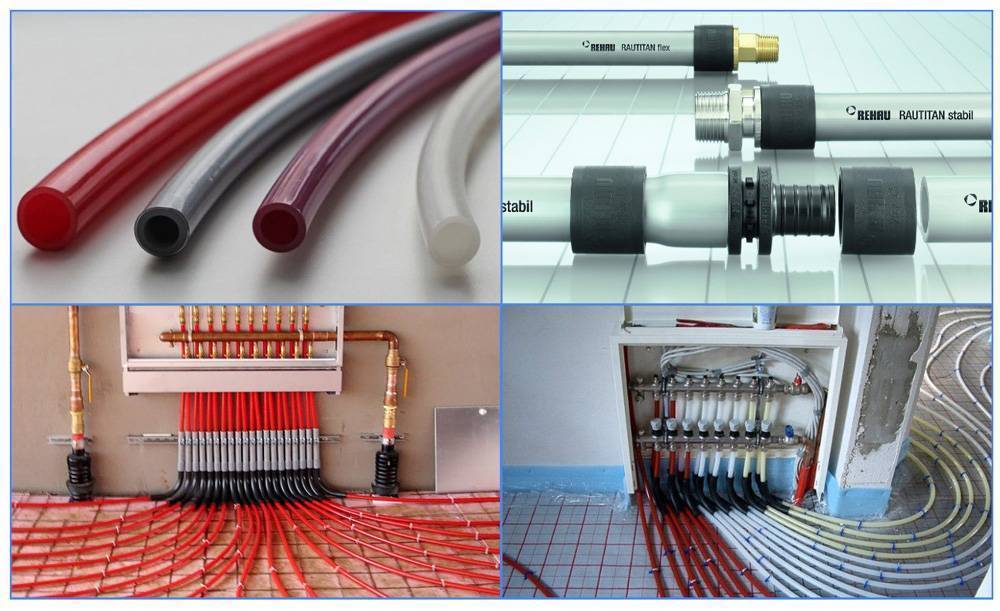

Производители труб

Определяя, какие трубы для теплого пола лучше, кроме материала изготовления рекомендуется также уделить внимание выбору производителя. Специалисты рекомендуют приобретать изделия, выпущенные:. компанией Rehau

Немецкая фирма занимается изготовлением полиэтиленовых и металлопластиковых труб для различных систем отопления. Отличительная черта – высокое качество изделий, однако при покупке высока вероятность приобретения подделки. Средняя цена – 50 – 70 рублей за метр;

компанией Rehau. Немецкая фирма занимается изготовлением полиэтиленовых и металлопластиковых труб для различных систем отопления. Отличительная черта – высокое качество изделий, однако при покупке высока вероятность приобретения подделки. Средняя цена – 50 – 70 рублей за метр;

Компания Рехау выпускает как трубы, так и сопутствующие материалы

Выбор труб для организации пола с подогревом должен основываться на технической характеристике изделий и условиях работы отопительной системы. Целесообразнее приобретать продукцию известных производителей, так как это обстоятельство является гарантией качества.

Трубы для теплого пола

На сегодняшний день доступны такие трубы для теплого пола:

  • медные;
  • из металлопластика;
  • полипропиленовые;
  • из сшитого полиэтилена.

Наиболее популярный тип труб для монтажа пола с подогревом — это изделия из сшитого полиэтилена

Первый вид труб для теплых полов является одним из наилучших. Медь имеет отличную долговечность и теплопроводность. Единственный, но очень существенный недостаток – цена. Не только стоимость изделий, но и их установка, достаточно затратны, поскольку требует применения специального оборудования.

Труба для теплого пола из металлопластика является наиболее распространенным вариантом. Из всех преимуществ, какие только дает система – сбалансированность, производительность благодаря высокому КПД и долговечность.

Алюминиевая прослойка металлопластиковой трубы для теплого пола наделяет изделие неплохой теплопроводностью, а благодаря внутреннему и внешнему полимерному слою изделие устойчиво к зарастанию и повреждениям. Кроме того, материал является вполне доступным.

Трубы теплого пола, выполненные из полипропилена, встречаются редко.

Последний тип труб обладает достаточно хорошей износостойкостью, теплопроводностью и доступностью. При монтаже требуется жесткая фиксация элементов, в противном случае трубы разогнутся.

Виды

В конструкциях водяных полов применяются различные виды трубных изделий: стальные, медные, полипропиленовые, из нержавеющей стали, из полиэтилена. Сегодня трубы из металлопласта и REX (сшитый полиэтилен) опередили соперников и соперничают между собой. Какие из них лучше, выбирает потребитель исходя из своих интересов и финансовых возможностей.

Эксплуатационные качества металлопластовых труб определяют следующие составляющие:

  • Тип полимера для основного и защитного слоев.
  • Толщина алюминиевого армирующего слоя.
  • Типоразмер изделий.

Эти параметры и отличают сегодня изделия на рынке.

Из полимерных материалов в современных моделях зарекомендовал себя сшитый полиэтилен PEX и его разновидности – PEX-A, PEX-B, PEX-C, PEX-D. Преимущество пекса – высокая прочность и способность возвращать начальную форму после незначительной деформации.

Другой полимер – PE-RT. Он отличается термостойкостью, переносит температуру до +124С. Соединять отводы можно как фитингами, так и сваркой, что более надежно.

Изделия с применением ПНД (полиэтилена низкого давления) мало пригодны для напольного отопления: при t 70° они деформируются.

Какие трубы для теплого водяного пола лучше использовать в частном доме

Трубы для установок теплых полов могут быть выполнены из разных видов материалов. Помните, что в многоквартирных зданиях применение подобной технологии ограничено. Для этого нужно получить специальное разрешение.

Материал подбирается с учетом многих факторов

Выбор медных труб

Если вы не знаете какую трубу выбрать для теплого пола, то рассмотрите такой вариант, как медь. Для применения медной продукции понадобится определенное оборудование. Такой материал известен длительным эксплуатационным сроком и превосходным показателем теплопроводности. На стенах меди не появляются бактерии. Она не подвержена коррозии, механическим воздействиям и температурным скачкам.  Медные магистрали не плавятся и не растрескиваются. Их с успехом используют в отопительных установках современного типа. При должном подходе подобные изделия могут прослужить более 50 лет.

Подобные изделия хорошо гнуться, что позволяет их применять для нестандартных помещений

Материал имеет великолепные эксплуатационные качества, но есть и определенные минусы. Медь не устойчива к кислотности воды и к жесткости. Если теплоноситель будет содержать кислоты, то срок службы медных изделий значительно сократиться.

Это прочный и качественный материал

Вариант из полипропилена

Полипропиленовые трубы выбирают не так часто, так как они не очень удобны для установки конструкции теплых полов. Осложняет процесс монтажа значительный радиус изгиба. К минусам стоит отнести и температурные ограничения, которые делают невозможным применение подобных магистралей в суровом климате. Такие элементы крепят с помощью метода сварки.

Конструкция из полипропилена

Что такое PEX трубы

Какие лучше приобрести трубы для теплого водяного пола, поможет тщательный анализ главных вариантов. PЕХ-изделия производятся из сшитого полиэтилена, который обрабатывается под  мощным давлением. Они имеют хорошую стойкость к износу.

При укладке такой трубы нужно ее надежно фиксировать, иначе она разогнется. Крепят такие магистрали на специальную подложку или на арматуру. Подобный материал не истирается, не растрескивается, а также обладает устойчивостью к температурным переменам. Такие конструкции имеют повышенную температуру горения и плавления. Они пластичны, и поэтому не ломаются.

Технология монтажа подобных материалов проста и для нее не нужно искать специальное оборудование.

Несложная схема монтажа

Металлопластиковые изделия

Актуальное решение для теплого пола – металлопластиковые трубы. Конструкция с такими магистралями отличается повышенной производительностью, благодаря высокому КПД. Алюминиевая прослойка изнутри наделяет материал качественной теплопроводностью. Полимерная прослойка делает изделие более стойким к разрушениям.

Гофрированный вариант

Такие трубы легко применять в установке напольного отопления, потому что они хорошо гнутся, но при загибах форму сохраняют. Металлопластик более дешевый вариант, чем альтернативные варианты и имеет следующие достоинства:

  •  не подвержен коррозийным процессам;
  • долгий срок службы до 50 лет;
  • экологичность, так как не вступает в реакции с другими веществами;
  • небольшой вес и качественная звукоизоляция.

Подключение металлических труб

Некачественное соединение таких труб может стать большой проблемой. Например, если диаметр магистрали больше, чем сечение фитингов, то на участке стыков будут образовываться известковые отложения. Делая монтаж, не пережимайте трубу накидными гайками.

Некоторые особенности легких теплых полов

Для опорного слоя легкого теплого пола применяются листы полистирольных плит либо полоски ДСП (или дерева). На основание укладывают теплораспледелительные пластины из металла, которые имеют пазы для прокладки греющих труб. Несущий завершающий слой выполняется из гипсоволокнистых листов (ГВЛ).

Для укладки «легкого» пола нет необходимости применять цементную стяжку: трубы укрываются готовыми плитами из искусственных материалов

Достоинствами системы являются:

  • тонкость: от 3,5 до 6,0 см;
  • легкость: до 30 тыс. г/м2;
  • скорость: нет необходимости ждать затвердевания стяжки;
  • отсутствие трудозатрат по заливке бетоном;
  • возможность установки во временных помещениях;
  • простота сборки/разборки.

Подобные системы находят применение при:

  • реконструкциях (когда необходимо новое покрытие настелить на старое);
  • ограниченной высоте помещений;
  • критических сроках монтажных работ;
  • труднодосягаемости мест установки для доставки бетона;
  • ограничениях по нагрузкам на имеющиеся перекрытия.

Потребители все же отдают предпочтение традиционному полу с бетонной стяжкой, поскольку легкие системы характеризуются низкой теплоотдачей и высокой стоимостью установочных работ.

Так, показатели теплоотдачи не превышают 50-60 Вт/м2. В большинстве случаев этого недостаточно для полноценного обогрева помещения. Теплым остается только пол, а функция отопления должна быть переложена на иной источник. Кроме того, установка системы требует владения определенными навыками, что приводит к удорожанию процесса.

Теплый пол является сегодня достаточно распространенным методом отопления дома. От того, какие трубы использованы для его устройства зависит долговечность, экономичность и эффективность системы.

Первый вариант — используем металлопластик для теплого пола

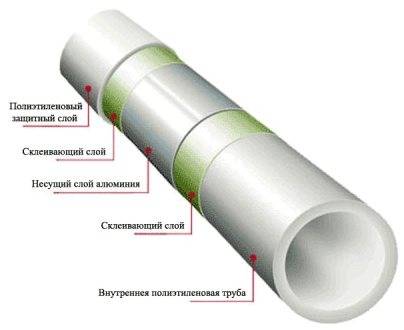

Труба из металлопластика – это высокотехнологичное изделие, маркировка (МП), представляющее собой композит. Пять слоев составляют основу конструкции, выполняя свои определенные функции. Внутренний и наружный слои полиэтиленовые, плотно соединяясь с внутренним слоем, изготовленным из фольги. Между фольгой и слоями полиэтилена находятся два склеивающих слоя, обеспечивающие всей конструкции необходимую устойчивость.

На первый взгляд, канал представляет собой сложную наборную конструкцию – композит. Однако именно такая конструкция создана специально для теплых полов. Благодаря наличию металлического слоя внутри канала, происходит максимально возможная передача тепловой энергии. Металлопластиковые трубы для теплого пола позволяют создать равномерный нагрев напольной поверхности, используя при укладке водяного контуры достаточно широкий шаг.

Внутренний слой имеет гладкие стенки, что делает такие трубы устойчивыми образованию кальцийных отложений. Коррозия такому материалу не страшна. Сочетание алюминиевой фольги и полиэтилена обеспечивает всему контуру необходимую прочность, не уступая по прочности медным трубопроводам. У этого расходного материала есть, как свои очевидные преимущества, так и недостатки. Однако по ряду причин, именно МП-трубы часто выбирают для монтажа теплых водяных полов.

Теплый пол, в котором использованы металлопластиковые трубы, обладает следующими достоинствами:

  • трубопровод из металлопластика имеет низкий коэффициент расширения, что благотворно отражается на состоянии бетонной стяжки;
  • водяные контуры устойчивы к коррозии и инертны в плане реакции на воздействие химических веществ;
  • водяные отопительные петли хорошо держат рабочее давление теплоносителя;
  • отопительные контуры из этого материала обладают высокой шумоизоляцией;
  • трубопровод держит форму в процессе заливки поверхности бетонном.

К последним преимуществам, которые оказывают влияние на выбор именно этого вида расходного материала, относится долговечность. Трубы, уложенные в бетонную стяжку, могут нормально функционировать в течение 30-40 лет.

Металлопластик выдерживает рабочее давление до 10 атмосфер и сохраняет свои основные технологические характеристики при температуре теплоносителя 950С. С точки зрения практичности и технологичности, металлопластиковые трубы прекрасно ведут себя во время монтажа отопительных контуров. Канал легко сгибается, что дает возможность укладывать контур любым способом, змейкой или спиралью, схемами, в которых предусмотрено большое количество изгибов.

Недостатки металлопластика являются скорее нюансами технологического использования трубопроводов, сделанных их этого материала. Сюда можно отнести следующее:

  • при плохом качестве изготовления может возникнуть расслоение слоя алюминия и полиэтилена (разница в параметрах коэффициентов линейного расширения);
  • использование для соединений металлических фитингов может привести к образованию на внутренней поверхности мест соединения накипи;
  • пережим фитинга в процессе монтажа трубопровода может привести к образованию трещины на полиэтилене;

Металлопластик и теплый пол в вашем доме — хорошее сочетание, разумный, достойный и оправданный выбор. В этом случае вы сможете получить надежную и работоспособную систему отопления, сэкономив при этом довольно значительные суммы на расходных материалах. Поэтому можете смело приступать к расчетам расхода труб, необходимых для монтажа отопительных контуров.

Применение PE-RT тип II

Полиэтиленовые трубы PE-RT бывают 2-х типов. Применение PE-RT тип II предпочтительней первого, так как новый вид полиэтилена имеет преимущества: второй тип PE-RT выдерживает давление на 20% больше предыдущего поколения. Благодаря своим отличным техническим характеристикам PE-RT тип II применяется для следующих целей:

  • монтажа отопления;
  • установки теплых полов;
  • холодного и горячего водоснабжения;
  • питьевых водопроводов.

Преимущественно трубы PE-RT тип 2, несмотря на то, что они по качеству и термической стойкости являются конкурентом PE-X, используются для систем теплых полов. Это связано с тем, что первое поколение труб Перт выдерживало температуру не более 60 градусов.

Термостойкие полиэтиленовые трубы PE-RT тип II успешно применяют в хозяйстве около 20 лет. Благодаря хорошим показателям гидростатической прочности даже при условиях высоких температур, превосходной гибкости, этот вид изделий является лучшим решением для коммуникаций горячего водоснабжения и отопительных систем. В широком ассортименте трубы PE-RT представлены на сайте в разделе «Трубы для горячего водоснабжения и отопления».

Полипропилен

Это самая современная разработка производителей.

Крепление изделий между собой выполняется диффузной сваркой, которая обеспечивает высокую надежность и прочность. Если сшивать полипропилен таким способом — протечки абсолютно исключены. Полипропиленовые трубы бывают однослойными и с дополнительным армированием.

Если теплоноситель замерз, магистраль немного расширится.

Это не вызовет разрыва системы. После размораживания трубы возвращаются в прежние параметры;надежная сварка исключает протечки;дополнительные элементы для устройства пола из полипропилена стоят в 6 раздешевле, чем для металлопастика. Это значительно экономит бюджет;гарантия производителя – 50 лет.

Невзирая на достоинства, полипропилен используют не так часто, так как радиус изгиба равен восьми диаметрам.

Шаг между отрезками более 320 мм для трубы сечением 20 мм. Такое расположение подойдет не для каждой площади.

Правила раскладки труб

При планировании раскладки труб необходимо учитывать такие нюансы:

  • не рационально укладывать изделия на расстоянии менее 10 см друг от друга;
  • более плотная укладка труб позволяет получить более высокую тепловую мощность;
  • максимально допустимое расстояние между трубами – 25 сантиметров;
  • отступ греющих изделий от наружных стен – не меньше 15 сантиметров;
  • запрещено укладывать трубы на стыках плит перекрытий.

Для обеспечения заданной эффективности укладка греющих труб возле наружных стен должна быть более плотной, нежели в середине помещения. В случае попадания разводки на стык плит рекомендуется выполнение двух контуров по разные его стороны. При его пересечении – используется металлическая гильза длиной 3 сантиметров.

Форма греющих контуров бывает меандровая (змейка, зигзаг) и бифилярная (спираль, улитка). Змеевидная форма установки труб приводит к неравномерности распределения тепла. Решить проблему можно либо увеличением мощности насоса, либо укладкой петель двойной змейкой. Форма улитки предполагает чередование труб обратки и подачи. Благодаря этому создается одинаковый температурный фон.

Выбирая вариант укладки труб, лучше отдать предпочтение бифилярной схеме

Требования к трубам, соотношения размеров

К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.

1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).

Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.

2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.

Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.

3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).

4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.

Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.

Размеры труб

Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ? 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:

  • чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
  • при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.

Пример устройства водяного пола с пенополистиролом

От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.

В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.

Таблица 1

Диаметр трубы, ммМаксимальная длина контура, м
1660-70
2080-90
25100-120

Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.

Водяной теплый пол из нескольких контуров

Что за требования надо учитывать

В теории, чтобы транспортировать незначительно нагретый теплоноситель, подходят магистрали из любых материалов. Его можно даже сделать из разных отрезков

Но если течи способны привести к затратным ремонтным работам, важно выбрать надежный трубопровод. Проще всего использовать изделия, что предназначаются именно для водяных контуров

Перечислим основные качества, которыми обязаны обладать трубы для теплых полов.

Термостойкость

Стойкость к повышенным температурам нужна, хоть температура по контуру не повышается больше 35 градусов. При этом ее значение в обратных трубах на 5–10 градусов выше, чем в проточных.

Для отопительных систем применяют изделия, которые выдерживают нагревание до 90 градусов и более. Такая термостойкость необходима, поскольку воздействие тепла – длительное и непрерывное. Структура труб, не предназначенных для этого, кристаллизируется и разрушается, если их постоянно греть лишь до 30-40 градусов.

Механическая прочность

Трубы обязаны быть высокопрочными, чтобы сдерживать:

  • давление теплоносителя;
  • массу стяжки;
  • деформационные изменения при нагрузке;
  • агрессивное воздействие влаги.

Обычно показатели давления в трубах отопления не превышают двух атмосфер, но трубопровод обязан держать не менее шести атмосфер.

Химическая инертность

Чтобы служить долго, трубопровод должен быть химически инертным, то есть стойким к коррозийным воздействиям кислорода, электрохимическим влияниям, агрессивным составляющим теплоносителя.

Проверка качества сборки системы

Перед заливкой стяжки из бетона выполняется опрессовка труб. К этому моменту должен быть установлен распределительный коллектор теплых полов, и все нагревательные контуры должны быть к нему подключены. Далее каждый из контуров по отдельности заполняется водой, пока не будет вытеснен весь воздух.

Все контуры будущей системы сводятся к коллектору; он монтируется после того, как трубы закреплены на полу

Если теплый пол собран на основе металлопластиковых труб, то опрессовка производится на 1 сутки холодной водой с давлением 6 бар. При неизменности значения давления считается, что испытание выдержано. Заполненные трубы можно заливать бетоном.

Если система собрана из труб из сшитого полиэтилена, то она нагружается давлением, которое в 2 раза выше рабочего, однако, не меньше 6 бар. При этом его значение начинает падать. Через 30 минут следует восстановить давление опрессовки. Процедура проводится 3 раза, а после последней докачки система оставляется на сутки. Испытание считается успешным, если через 24 часа падение давления составило не более 1,5 бар и нет утечек.

Какая бы труба не использовалась для теплого пола, проверка системы может выполняться максимальной рабочей температурой. Для этого необходимо на полчаса разогреть ее до 80-85 градусов. Процедура применима после испытаний давлением холодной воды.

Трубы для водяного пола и основные критерии их выбора.

Для того что бы подобрать оптимальный вид труб, следует чётко представлять себе условия, в которых они будут функционировать. Помимо этого нужно представлять себе некоторые особенности тёплых водяных полов:

  • Рабочая температура теплоносителя в тёплых полах редко превышает температуру в 50 градусов. Обычно она колеблется в пределах 30-40 градусов. Поэтому материал, применяемый при изготовлении труб тёплого пола должен обладать очень хорошей теплопроводностью (для передачи тепла сквозь цементную стяжку)
  • Длина прокладываемой трубы довольно часто превышает длину в 100 м. (длина зависит от диаметра). Поэтому, для облегчения работы насоса, внутренние стенки трубы должны быть как можно более гладкими.
  • При нагревании контура труб водяного пола происходит его удлинение. Поэтому материал труб должен иметь небольшой коэффициент теплового расширения. Либо обладать достаточной эластичностью и прочностью оболочки, для препятствия деформации и разрушениям.
  • При возникновении форс-мажорных обстоятельств, в случае поломки коллектора, материал должен выдержать температуру воды центральной системы (70-90 градусов)
  • Помимо вышеперечисленного материал должен обладать следующими свойствами: повышенной защитой от коррозии, полной герметичностью, простотой установки и отсутствием стыков. Такого тщательного подбора материала можно избежать выбрав электрический теплый пол.
  • Трубы и комплектующие должны иметь приемлемую цену.

Система водяного теплого пола — нюансы монтажа

Главная особенность, которую стоит учитывать собственникам недвижимости решившим установить водяной пол — это высокое гидравлическое сопротивление данного типа обогрева. Его показатель в несколько раз превышает аналогичные значения радиаторной системы отопления. Ввиду этого, жители многоквартирных домов не всегда имеют возможность использовать систему теплого пола при наличии централизованного теплоснабжения — это приводит к холодным стоякам в подъезде и неудобству для жителей соседних квартир.

Этих недочетов лишено водяное отопление пола в частном доме — при должном уровне реализации такая система даст владельцу возможность использовать безопасный и экологичный вид отопления.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
