Монтаж водяного теплого пола с бетонной стяжкой
Вот как выглядит порядок работ при устройстве ТП по бетонной технологии:

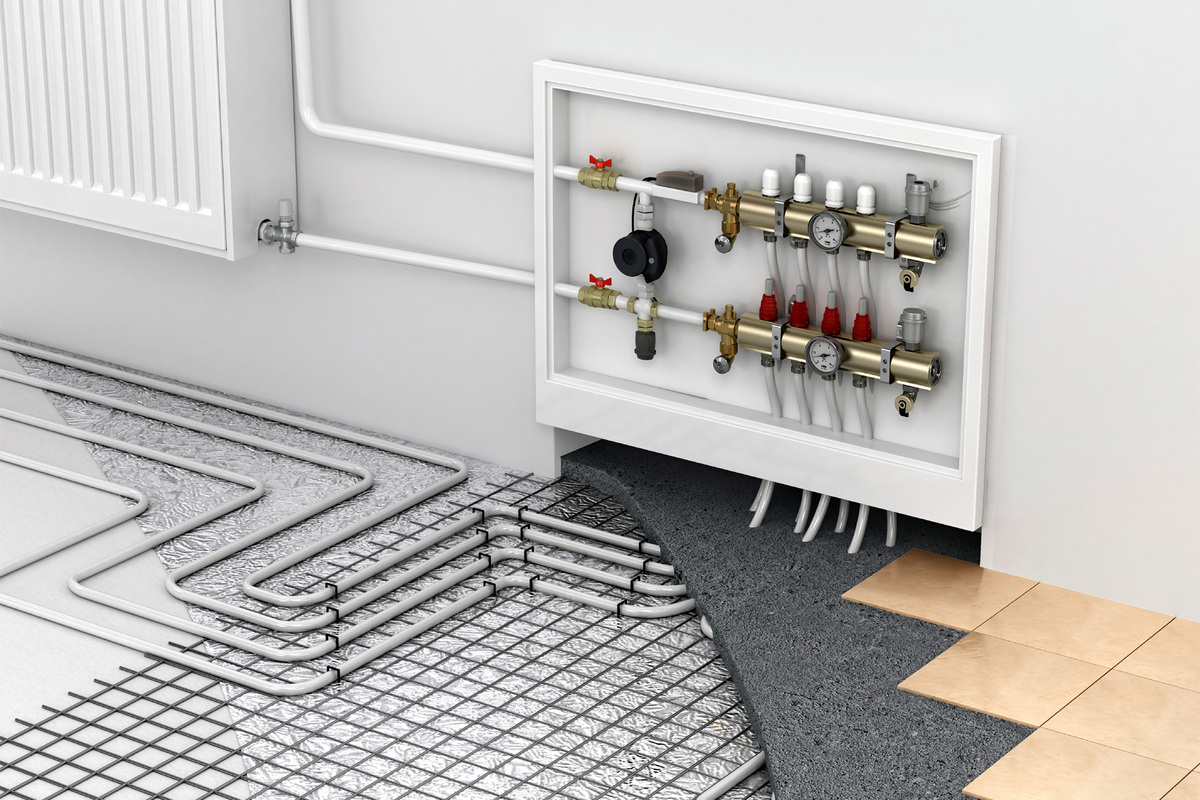

- В первую очередь монтируют коллекторный шкаф. Небольшая глубина – всего 120 мм – позволяет разместить этот элемент внутри стены, если только она не является несущей — такие стены даже штробить нельзя.

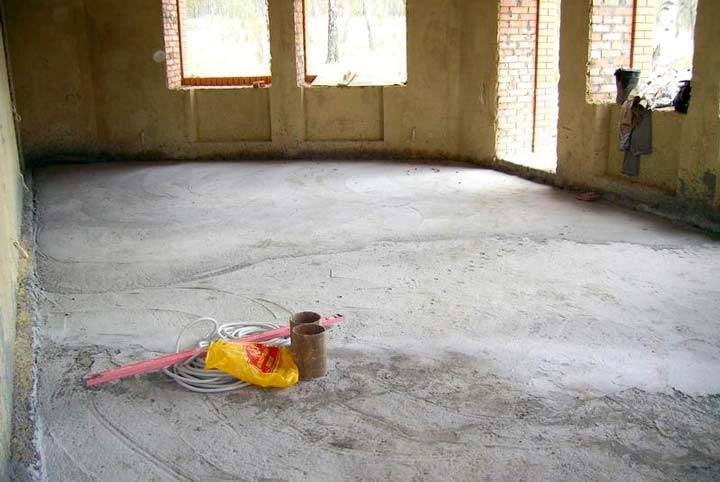

- Далее выполняют подготовку поверхности, как это было описано выше. Если в помещении предполагается уложить несколько контуров, то демпферную ленту следует укладывать не только по периметру, но и между ними.

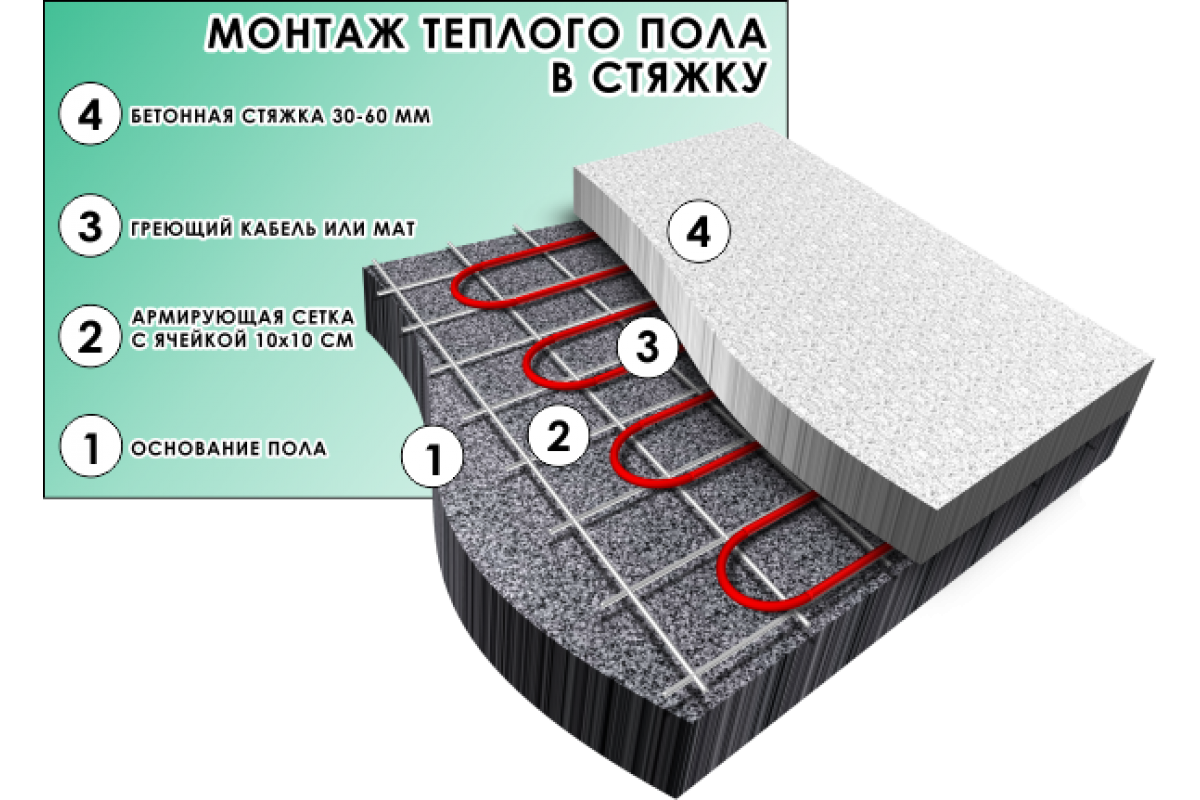

- На пол укладывают армирующую сетку с размером ячейки 150х150 мм, связанную из прута диаметром до 5 мм.

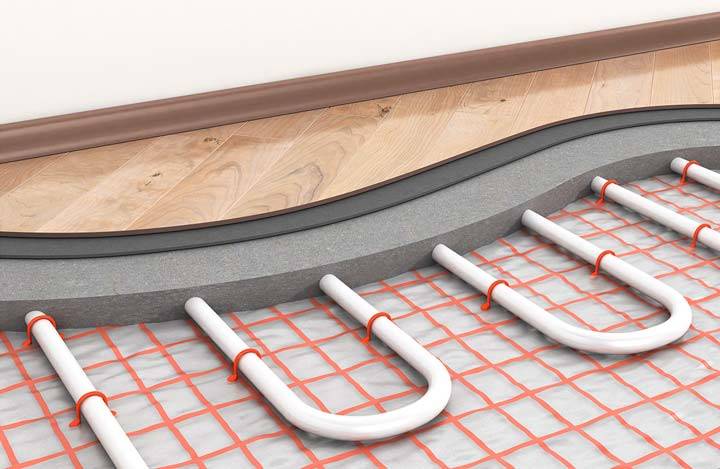

- Далее укладывают сам контур. Выпускаются специальны монтажные профили с гнездами для крепления трубы, однако, при наличии армирующей сетки можной обойтись и без них – труба привязывается пластиковыми хомутами прямо к сетке. Хомут не должен затягиваться туго, чтобы у трубы оставалась возможность небольшого смещения.
- Готовый контур подвергают опрессовке, выдерживая его в течение суток под давлением в 4 – 6 атм.
Если опрессовка прошла успешно, приступают к заливке стяжки. При этом труба должна оставаться под давлением, хотя бы рабочим. Материалом стяжки может служить специальная смесь, изготовленная для устройства ТП, либо пескобетон марки М300. Толщина покрытия – от 40 до 70 мм.
По прошествии 28-ми суток (столько сохнет бетон) укладывают чистовое покрытие и включают систему ТП. Температуру теплоносителя нужно увеличивать постепенно.

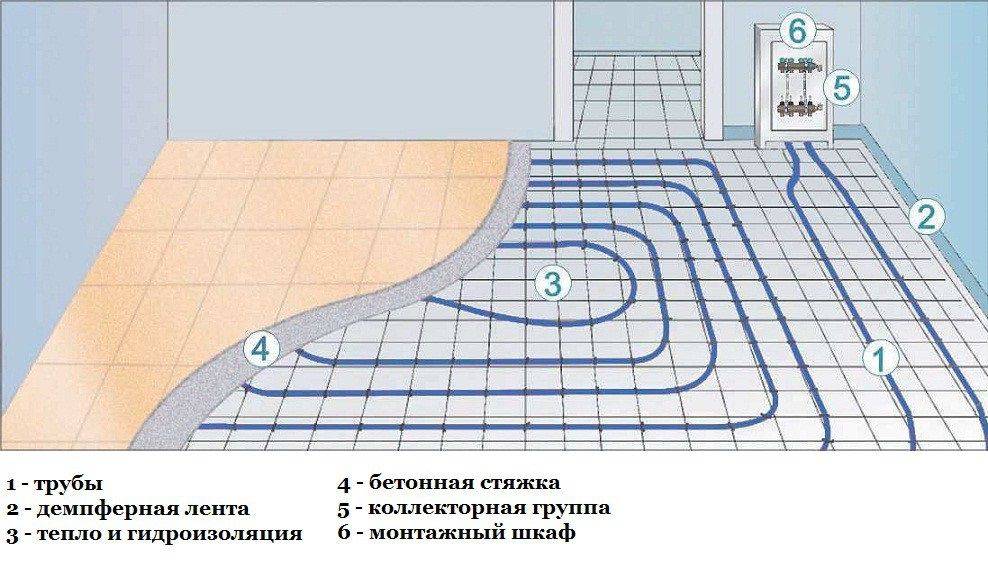

Схема укладки теплого водяного пола
Монтажные схемы
Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.
Таблица. Схемы монтажа водяного пола.
| Тип схемы | Характеристика |
|---|---|
Улитка | В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж. |
Змейка | В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится. |
Комбинированный тип | В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом. |
Можно ли удлинять трубы, если не хватило длины?
Как известно, делать петлю тёплого водяного пола лучше цельной, это придаёт системе надёжность, а соединения осуществлять в местах крепления с коллектором. При большом размере обогреваемого помещения рекомендовано разбивать площадь на несколько ветвей.
Чтобы не ошибиться в размере петли, следует правильно произвести расчёт. Для этого можно воспользоваться онлайн-калькулятором.
Однако, удлинить контур тёплого пола при необходимости всё же можно, путём подсоединения к нему недостающего участка трубы, что кстати по Госту разрешено. Наращивать петли пола с обогревом возможно по различным методикам, для этого используются стыковые соединения — чаще пресс-фитинги.
Подводя итог можно сказать, что соединение труб тёплого пола допустимо, и есть различные способы. Но практичнее и надёжнее укладывать цельную петлю, особенно под стяжку, чтобы в случаи протечки не пришлось разрушать бетонный слой.
Кроме того, следует отдавать предпочтение качественным трубным изделиям и соединительным деталям, от проверенных производителей. В таком случаи, нагревательный пол вам прослужит долго и будет создавать комфортную атмосферу в доме.
Выбор схемы укладки контура водяного теплого пола
В зависимости от того, как укладывать теплый пол водяного типа, всегда зависит степень прогрева помещения. При работе с водяными теплыми полами существует несколько общепринятых схем укладки:
- «Змейка» (параллельный способ) — простая схема, подходит даже для установки своими силами. Уровень нагрева снижается постепенно. Укладка труб реализуется извилистыми линиями, которые обязательно должны быть уложены четко параллельно друг другу. Такой способ обычно подходит для небольших и средних помещений.
- «Угловая змейка» — продвинутый способ, направляя горячий поток труб к стенам. Обычно данная схема применяется у стен, где находятся: окна, балконные двери, фасадное остекление.
- «Двойная змейка» — комбинация двух схем «Змейка» и «Улитка». Распределяется тепло по всей поверхности равномерно.
- «Улитка» (спиральный способ) — более сложный вариант. Однако он обеспечивает более равномерный, плавный прогрев помещения, нагревает внутренние стены. Трубы, при таком монтаже, укладываются спиралевидно. При этой установке подающая и отводящая трубы всегда располагаются параллельно. В центре контур замыкается, концы труб направляются к коллектору. Этот способ подходит для больших, более 100 метров, помещений.
Как выбрать и рассчитать трубы
Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.
Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE
Смотрите это видео на YouTube
Виды труб
Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.
Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).
Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.
Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.
В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.
Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.
Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.
Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.
При выборе модели, необходимо учитывать:
- бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
- маркировку;
- сертификат соответствия на продукцию;
- учитывать коэффициент теплового расширения труб;
- стоимость комплектующих необходимых при монтаже.
Расчёт размера труб
Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.
Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:
- со схемой расположения водяного тёплого пола;
- с участками пола, где будет размещаться мебель, и монтироваться сантехника (трубы под мебелью не устанавливаются).
Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.
Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.
При укладочном шаге:
- 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
- 10 см — 10 м.
Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.
Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
Виды водяных полов и особенности устройства
Основной элемент системы такого подогрева полов – это трубы, по которым циркулирует теплоноситель-вода. Они могут быть как металлическими, так и изготовленными из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые же укладывать куда проще, да и стоят они дешевле. Помимо труб, понадобятся и другие элементы этой системы. Это основание в виде бетонной плиты или полистирола, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка. Сверху на этот пирог укладывается непосредственно чистовое покрытие. В целом, толщина всей конструкции получится около 7-15 см.

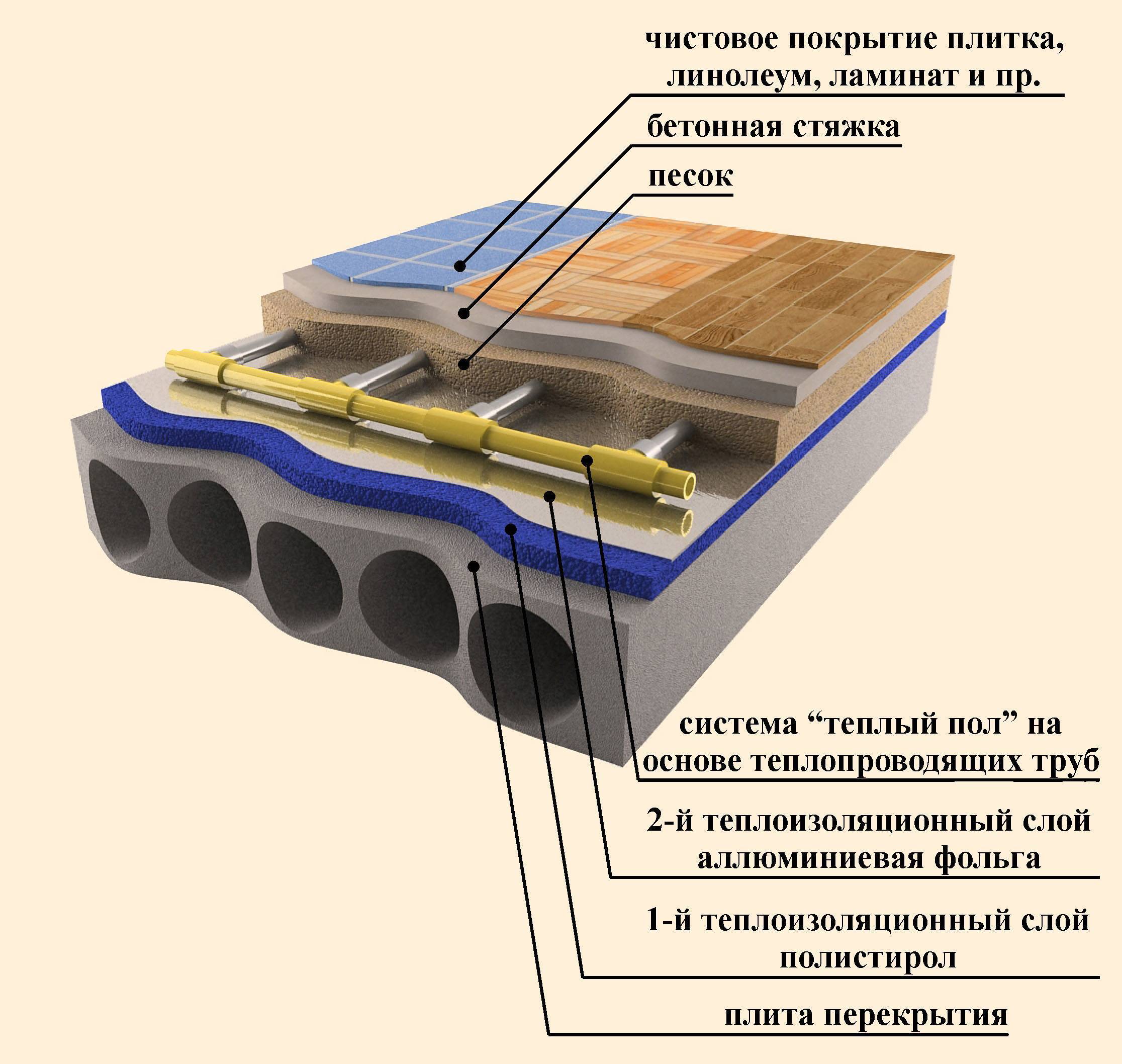

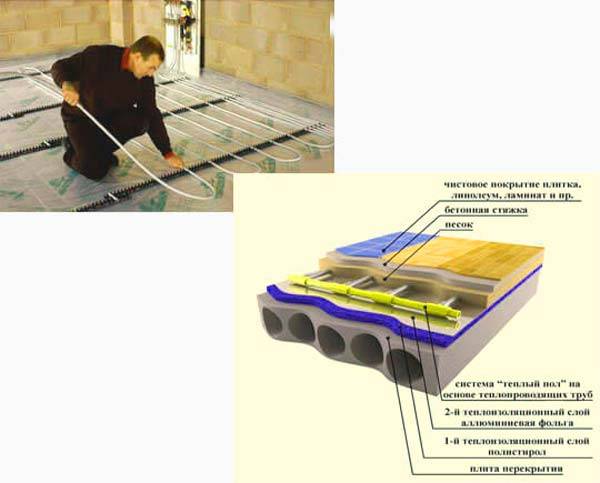

Строение водяного теплого пола
В зависимости от того, как ведется обустройство теплых полов, различают несколько основных типов конструкции.
Таблица. Типы водяных полов.
Тип
Описание
Тяжелые
Это самый распространенный вариант, отличающийся высокой надежностью
Здесь важно тщательно подготовить черновую поверхность (черновой пол или перекрытия), далее уложить тепло- и гидроизоляционные слои, а затем – слой армирующей сетки, к которой хомутами будет крепиться сам отопительный контур из труб. После этого останется все залить стяжкой, просушить ее, и теплый пол готов к эксплуатации
Тяжелые водяные полы также называют бетонными или мокрыми. Последнее связано с тем, что требуется проводить работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см.
Легкие
В этом случае в качестве основы под трубы используется специальная пенополистирольная плита. Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки.
Устройство тёплого пола само по себе считается сложной инженерной задачей
Стяжка и напольное покрытие
«Во время процесса заливки пола, в трубах, должно быть обеспечено постоянное циркулирование холодной воды с рабочим давлением».
Пластификатор тёплый пол
Раствор для заливки требует использование марки цемента от М 300 и выше. Ровность заливки обеспечивается маяками. Обязательным является добавление пластификатора, количество которого определяется согласно условию применения. Кроме того, сейчас продаются готовые смеси для ТВП.
Стяжку оставляют для высыхания. После чего включают систему, постепенно повышая температуру теплоносителя. По мнению экспертов, максимальная рабочая температура подаётся на 7-й день. Напольное покрытие можно делать только после полного застывания стяжки. Для него лучше брать материалы с хорошей теплопроводностью. Очень хорошо «работает» тёплый пол под плиткой, причём практически любой (керамической, керамогранитной и пр.).
Это как раз подходит для основных мест установки ТВП – санузлов, кухни и прихожей. Также неплохая теплопроводность под ламинат. Можно стелить и линолеум и ковролин, однако помните, выбранное покрытие должно иметь специальную маркировку, сообщающую о возможности его использования в качестве покрытия для ТВП.
Маркировки ламината
Вот, пожалуй, и всё что хотел рассказать.
«Хозяйке на заметку! Чтобы перебить устойчивый перегар от сантехника, просто попросите его разуться».
Кому интересна подобная строительная информация, подписывайтесь на новости, а также знакомьте с нами своих друзей и знакомых. Удачи и тёплых полов Вашей семье!
Цитата мудрости: Тот, кто действительно имеет авторитет, не боится признать свою ошибку.

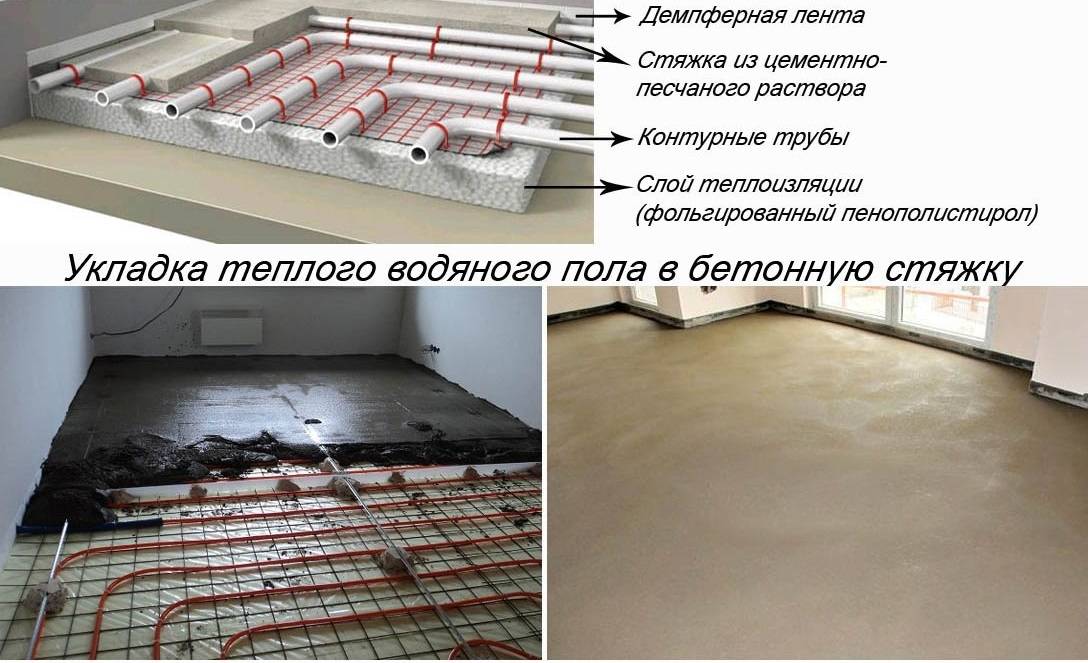

Бетонная система монтажа теплого водяного пола
Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.
Стоит помнить:
- Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
- Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
- Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.
Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.
- В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.
- На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.
Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру нагрева отдельных зон в помещении, «улитка» обеспечивает равномерный нагрев поверхности по всей площади укладки
- Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.
Тепловые показатели водяного теплого пола
Если установить пирог теплого водяного пола учитывая все правила, он должен выдавать определенные тепловые показатели. Если он установлен под плиткой, максимальное значение составляет 33?С. Для ламината это значение меньше – 26 ?С.
Коэффициент теплопроводности
Стяжка теплого пола из разных материалов и в разном состоянии обладает различной теплопроводностью. Коэффициенты составляют:
- для бетонной стяжки – 1,6 Вт/мК;
- для цементно-песчаного раствора – 0,8 Вт/мК;
- для полусухой стяжки – 0,4 Вт/мК.
Теплоноситель – вид и температура
В рабочей системе теплых водяных полов обычная температура правильно установленного теплоносителя постоянно составляет 45–50?С. Максимальная температура подающегося теплоносителя – 60?С. Оптимальная разница воды на входе и на выходе из контура должна составлять не более 12 ?С.
Тепловые потери и место расположения
Перед установкой теплых водяных полов, в целях их корректной работы, нужно произвести расчет теплопотерь. Они происходят через наружные стены, окна и перекрытия.
Теплопотери через пол в данном случае не учитываются, поскольку он будет отапливаться. Тепловые потери рассчитываются в индивидуальном порядке для каждой конструкции.
Оптимальная температура в помещении
Нормы температуры для различных видов помещений указаны в СНиП 41-01-2003, п. 6. 5. 12. Согласно этому документу, значения температуры поверхности пола составляют:
- для помещений, где люди находятся постоянно 26?С;
- для помещений, где люди находятся временно 31?С;
- в детских учреждениях, жилых зданиях и плавательных бассейнах – не более 35?С.
Документом СП 41-102-98 закреплена норма перепада температуры на разных участках пола. Она составляет не более 10?С. Температура воды в системе не должна повышаться более 55?С.
Этапы монтажа теплых водяных полов
1этап – установка технологического узла в коллекторный шкаф.
2этап – подготовка пола.
Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.
3 этап – укладывание демферной ленты.
Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.
4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.
В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.
5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.
Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров
Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация
Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.
6 этап – проверяем отопительную систему на герметичность.
Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.
7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.
Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.
Модификатор бывает жидким и сухим.
Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.
Виды покрытия
Водяной теплый пол используется в основном под плитку и керамогранит.
Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.
Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.
Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.
Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.
Поверх труб выкладывают ДСП, фанеру или ГВЛ.
Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.
Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.
Водяной теплый пол без стяжки
Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:
- Технология укладки теплого пола на основу из полимерных плит с выступами.
- Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
- Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.
Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.
Особенности водяного теплого пола
Теплые полы – давно не новшество. Уже несколько десятилетий они используются для создания комфорта и уюта в доме и особенно популярны в частных домах, где нет соседей снизу, а только подвал или фундамент. И, конечно, в холодные сезоны года пол под ногами будет прохладным, если не ледяным (тут многое зависит, насколько качественно были утеплены сами полы).
Основные виды теплых полов
Теплый пол на основе воды достаточно часто рекомендован к применению для подогрева полов в любом частном доме, хотя также есть электрические и инфракрасные системы. Последние часто обустраиваются в квартирах, так как они не несут опасности затопления помещений, а также более просты в укладке – в частности, не нуждаются в сооружении цементной стяжки. А вот водяные полы – это, пожалуй, идеальный вариант для частного дома, особенно если в нем стоит отопительный котел.
Инфракрасный теплый пол
Водяной теплый пол является вспомогательной системой
Несложно понять, что, в отличие от электрической системы, в водяной роль нагревателя выполняет вода, которая поступает в уложенные и залитые стяжкой трубы. Теплоноситель подается через специальный коллектор, который подключен к системе отопления (центральной, отопительному котлу и т. д.). Тепло поступает от нагретой, циркулирующей по трубам, воды к бетонной стяжке, нагревает ее, а она, в свою очередь, отдает тепло в помещение и прогревает напольное покрытие. Поэтому ходить по такому полу будет приятно.
Принцип действия водяного теплого пола
Облегченный теплый пол для деревянных перекрытий
Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.
Чтобы тепло не уходило вниз – под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол – тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.
Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.
Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола.
Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.
Чтобы тепло равномерно распределялось по полу – трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели.
Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше – это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.
По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество – возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.
Основной недостаток деревянного теплого пола – значительно меньшая тепловая мощность.
Совет! Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.
Грамотно обустроенное тепло в собственном доме – это еще один шаг к комфортабельным и удобным условиям проживания для всей семьи. Но, даже если вы не в состоянии выполнить эти работы и вынуждены пригласить мастеров – полученные знания позволят вам принять самое активное участие в этом процессе.
Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить трубу для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!
Что такое теплый пол
Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.
Теплый водяной пол
Устройство теплого пола
Несколько слов об экономии
Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.
Насколько выгоден теплый электрический пол
Водяные теплые полы или электрические
Преимущества и недостатки
Плюсы
- равномерное распределение тепла по площади помещения;
- система не создает никаких проблем людям, страдающих от астмы или аллергии;
- вырабатываемая энергия является абсолютно безопасной;
- простой монтаж и эксплуатация теплого пола;
- установленная система не занимает полезное пространство в доме;
- конвекционные потоки при использовании системы подогрева пола отсутствуют.
Минусы
- высокая стоимость электроэнергии при сравнении с другими видами топлива;
- наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
- при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
- система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).
Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.
Что влияет на энергопотребление теплого пола
Особенности теплообмена в комнате
Как выглядит водяной теплый пол
