Тёплый плинтус: Бюджетную систему отопления своими руками сможет сделать каждый – Инструкции

Как установить водяной тепло плинтус своими руками

Стоит признать, что единственное, чем не могут похвастаться теплые водяные плинтуса – цены. Отзывы при этом утверждают, что такая трата оправдана и в будущем вы не пожалеете о своем вложении. Однако как быть, если такая стоимость не входит в ваши возможности? В этом случае можно сэкономить, проведя работы самостоятельно, не прибегая к помощи специалистов.

Вот список материалов, которые понадобятся вам для самостоятельной работы:

  • металлопластиковые трубы;
  • теплоизоляционный материал;
  • коллектор с кранами;
  • переходники (как металлические, так и пластиковые);
  • набор обычных инструментов, имеющихся у любого домашнего мастера;
  • плинтусные конвекторы с набором заглушек, а также декоративными крышками.

Для монтажа теплоплинтуса понадобятся трубы диаметром 16 мм

Традиционно установка начинается с монтажа коллектора, к которому подводится труба, предназначенная для обеспечения питания отопительного устройства. В качестве первоисточника тепла может быть использован газовый, электрический, жидкостный или твердотопливный котел. Одним словом тот, который имеется в наличии

Обратите внимание, что для корректной работы отопления давление должно быть в норме и составлять 3 атм

Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера. Например, для стандартной комнаты площадью 12 м?, где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м.

Вполне допускается установка плинтуса не по всему периметру комнаты, а лишь в некоторых её частях. Это удобно, если у вас имеется встроенная мебель, или же вы используйте теплый плинтус как дополнительный, а не как основной источник тепла.

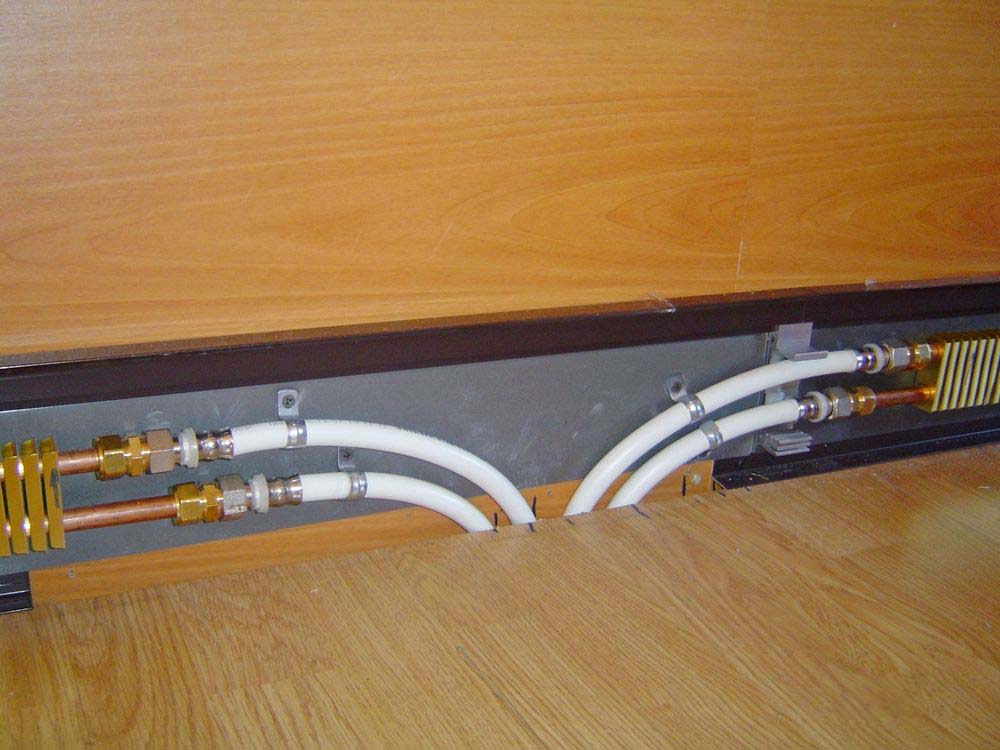

Вывод полиэтиленовых труб для теплого плинтуса

Отопление дома теплым плинтусом — отличие от радиаторов и теплого пола.

В 21 веке человечество продолжает развивать новые и совершенные технологии. В частности это можно отнести к интерьеру, быту и приборам электропитания. Такое изобретение как система обогрева помещений при помощи теплого плинтуса по праву относится к уникальным изобретениям, основанными на принципе конвекции. Некоторые обыватели не до конца понимают, что такое этот плинтус и задают в магазинах вопросы, например, в чем его преимущества, как именно он работает, какова его стоимость и можно ли из-за этого изобретения отказаться от привычных, но столь громоздких отопительных приборов и чугунных радиаторов? Водяной уступает своему собрату по многим характеристикам и по этой причине он несколько неактуален. Если внимательно всмотреться в эту конструкцию, то можно увидеть что это вполне старая идея, только значительно модернизированная.

  • Отличия плинтусного отопления от традицинонного
  • Принцип конвекции системы тёплый плинтус отличается от традиционного обогрева помещения точечного отопления. Система отопления плинтусным радиатором-батареей обеспечивает равномерное распределение теплого воздуха вдоль стен, одинаково предотвращая их промерзание и выносит точку росы за пределы утеплённых стен, батарея плинтус.
  • При монтаже традиционной системы отопления постоянно возникает проблема с радиаторами. Хочется их запрятать куда подальше, чтобы они не выделялись и не портили своим видом интерьер.
  • Особенно целесообразно устанавливать плинтусную систему отопления в домах и квартирах, где есть наружные стены.
  • Поиск по сайту
  • На нашем рынке новинкой в решении задач обогрева стала новая система, обеспечивающая отопление — тёплый плинтус, хотя в Европе она известна уже два десятка лет и считается там довольно эффективной. По периметру помещения монтируется плинтус из металла, а внутри него расположен нагревательный элемент.
  • Это низкий водяной конвектор отопления с конкурентной ценой и мощной теплоотдачей, который устанавливается вместо обычного по периметру помещений.
  • Закажите обратный звонок перезвоним в течение 10 минут.

Что представляет собой плинтусное отопление

Установить плинтусное отопление своими руками возможно – в этом нет ничего сложного. Но перед тем как мы дадим информацию по монтажным работам, необходимо разобраться, что вообще представляет собой теплый плинтус и как он работает. Также мы расскажем о разновидностях плинтусного отопительного оборудования.

Теплый плинтус, который мы будем делать своими руками, представляет собой современное отопительное оборудование, обладающее минимальными размерами. Уже из одного названия видно, что оно предназначено для монтажа в плинтусной зоне. Здесь используются компактные радиаторы, напоминающие по своему внешнему виду плинтусы, только более увеличенного размера.

Интересен сам принцип действия плинтусного отопления. Оно является конвекционным, то есть, здесь работает самая обыкновенная естественная конвекция. А само оборудование представляет собой компактные конвекторные обогреватели. Работают эти обогреватели следующим образом:

Огромным плюсом теплых плинтусов является то, что они прогревают не только воздух в помещении, но и его стены.

  • Плинтусные конвекторы нагревают находящийся внутри них воздух, в результате чего тот поднимается вверх;
  • Поднявшись вдоль стен к потолку, теплый воздух вытесняет оттуда более холодные воздушные массы;
  • Опустившийся вниз холодный и более плотный воздух засасывается в конвекторы и нагревается, чтобы снова отправиться вверх.

Спустя некоторое время, в помещении становится ощутимо теплее, ведь циркуляция воздуха охватывает весь объем.

Теплые плинтусы отличаются от обычных радиаторов тем, что выходящий из них теплый воздух как бы прилипает к стенам, постепенно нагревая их. Спустя некоторое время от них перестанет тянуть холодом. Отдельно следует отметить тот факт, что воздух вблизи полов будет почти таким же теплым, как и в середине помещения – благодаря этому у пользователей не возникнет ощущение мерзнущих ног.

Собираясь сделать теплый плинтус своими руками, вы сэкономите деньги в семейном бюджете. Здесь нет ничего сложного, а для монтажа не нужны какие-то специальные или дорогостоящие инструменты. А эффективность от самостоятельного монтажа ни капельки не пострадает. Зато вы получите в свое распоряжение предельно компактное и почти незаметное отопление.

Правила выбора

В зависимости от того, в каком качестве будет использоваться система тёплых плинтусов — основного или дополнительного средства отопления, монтируется она по периметру помещения или отдельными участками. Конструкция плинтусных обогревателей – отдельные модули, в том числе и угловые, позволяют собрать и установить тёплый плинтус необходимой длины, зависящей от статуса отопления, мощности модулей, габаритов помещения и степени наружной теплоизоляции здания.

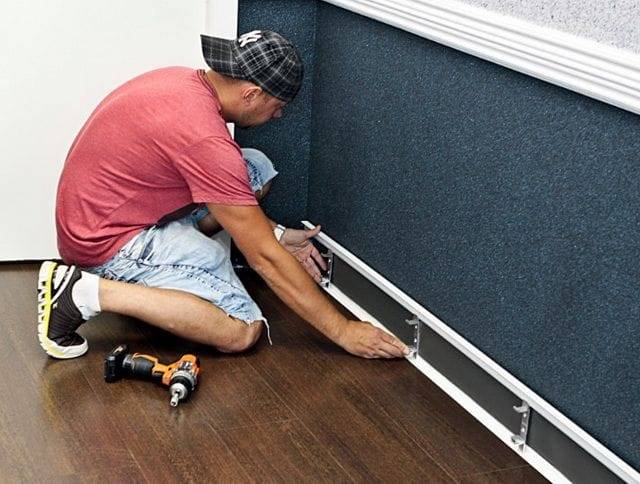

Установку электрического тёплого плинтуса начинают с нанесения разметки на стены.

По периметру помещения или на отдельно выбранных для установки тёплого плинтуса участках к стене для снижения теплопотерь крепится самоклеящаяся теплоизоляционная лента.

В стене по разметке сверлят отверстия и вставляют туда пластмассовые дупели, после чего пластины крепят шурупами, собирая в полосу необходимой длины.

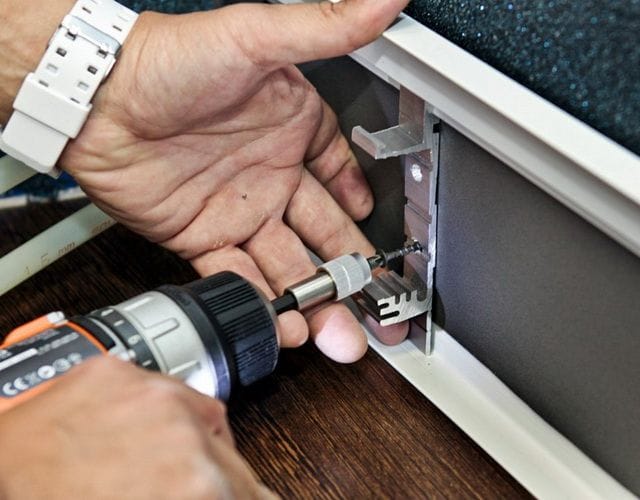

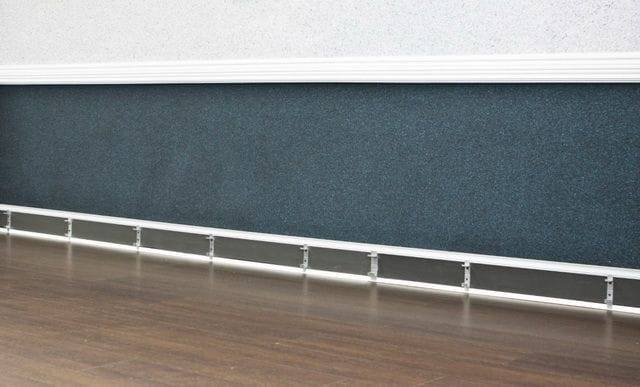

На смонтированных пластинах крепят кронштейны — держатели для установки труб, после чего в них, используя фторопластовые вставки, устанавливают трубы с ТЭНами, собирая модули в единую цепь.

Для работы системы плинтусного обогрева необходимо устроить отдельную линию электричества, к которой она будет подключена. Так как мощность встроенных в электрический плинтус ТЭНов варьируется от 140 до 500 Вт, нагружать линию подключения более чем 15 модулями не следует.

Этот элемент устанавливают после окончания монтажа плинтуса, выбирая место, доступное визуальному обзору, с объективным значением температуры воздуха в помещении — не за стоящей мебелью.

Последней операцией является установка лицевых накладок обогревателей – прикладываются по месту, надеваются сверху на кронштейн и фиксируются лёгким надавливанием до щелчка. Затем в местах расположения кронштейна в накладках сверлятся отверстия, и фронтальная крышка крепится шурупом в технологическую прорезь. Головка шурупа оформляется декоративной накладкой.

Установка водяного плинтусного обогревателя имеет много общего с монтажом электрического устройства. Разметка и установка тыльной панели производится по такой же технологии – с использованием самоклеящейся теплоизоляционной ленты, после чего к закреплённым пластинам крепятся кронштейны для труб.

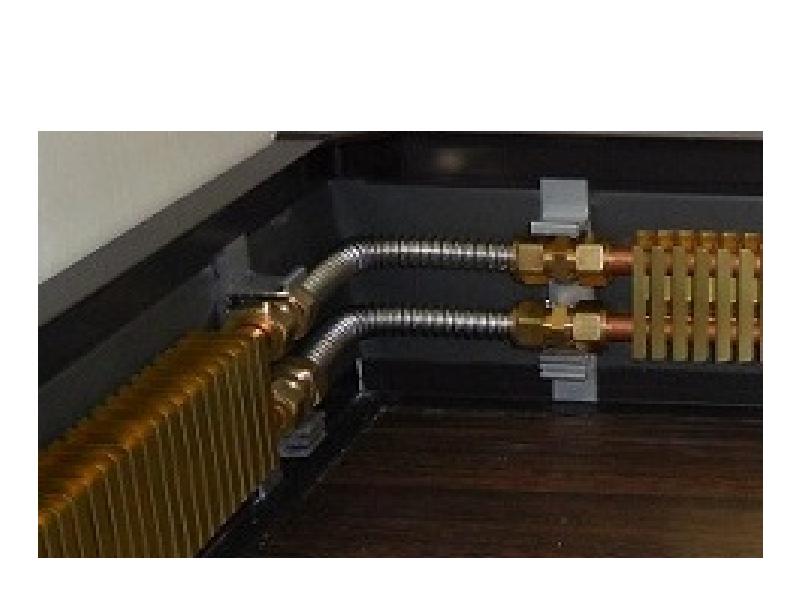

Установленные модули собираются в один контур с помощью специальных резьбовых соединений с резиновыми прокладками.

При подключении водяного тёплого плинтуса к системе отопления гайки наживляются вручную, потом подтягиваются ключами, после чего модуль устанавливается в паз кронштейна, и резьбовое соединение зажимается окончательно.

После окончания монтажа проверяют герметичность и работоспособность системы -подают воду, плавно открывая вентиль, чтобы избежать гидроудара. В местах обнаружения протечек необходимо подтянуть гайки или заменить прокладку.

После устранения дефектов сборки устанавливают фронтальные накладки тёплого плинтуса.

При выборе плинтусного обогревателя следует учесть несколько моментов:

  • ориентироваться на размер помещения;
  • учесть мощность конвектора, температурные возможности;
  • предпочтение следует отдать системам с возможностью регулировки.

Хороший вариант – это обогреватели серии «Мегадор», они недорогие и прекрасно подойдут для обогрева небольшой кухни или лоджии. Более надежные и мощные модели – «Dimplex» и «Noirot» обойдутся намного дороже.

Для дома больше всего подойдут инфракрасные потолочные модели, которые действуют в большем диапазоне в совокупности с напольными лампами. Нельзя брать для дома промышленную модель – она рассчитана под высокие потолки. Стоимость инфракрасных конвекторов выше, особенно если речь идет о карбоновом нагревателе.

Таким образом, обогреватели плинтусного типа прекрасно подойдут для отопления небольших помещений и даже позволят несколько сэкономить. Кроме того, такая система отлично сохраняет тепло. Однако стоит помнить, что плинтусные конвекторы не подойдут для производственных цехов и больших жилых домов, их можно использовать лишь в небольших помещениях или межсезонье, когда погода преподносит сюрпризы до начала отопительного сезона.

Топ-20 лучших обогревателей для дома и квартиры

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого

Потому подбирать котел или строить систему надо исходя из этого

Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать, то есть ломать стены.

Как сделать теплый плинтус своими руками

Даже российского производства это удовольствие не из дешевых. А что делать, если попробовать такую систему хочется, а «лишних» денег немного? Сделать самостоятельно. Есть два работающих варианта.

Вариант первый

Использованы медные неотожженые трубы диаметром 12 мм, листы кровельной меди 0,4 мм толщиной. Порядок работ такой:

  1. Полосу кровельной меди (60 см) разрезать болгаркой на полосы 15 см.
  2. Края полос во всю длину отбортовать под углом 90 o и длиной полки 7-8 мм. Длина полос не больше 3 метров — работать неудобно с большими кусками.
  3. К обратной стороне этого плинтуса припаять медные трубки. Для этого нужен припой (сантехнический, содержащий 3% меди) и горелка. Во время пайки направляйте горелку на трубку: полоса тонкая и при перегреве ее покоробит. Трубка же нагрев выдерживает нормально.
  4. На концах трубки перед припаиванием немного отогнуть. Так на них удобнее будет надевать переходники.
  5. Для сборки были использованы маслобензостойкие рукава, которые выдерживают работу с теплоносителем до 120 o C, (внутренний диаметр 12 мм). В местах соединения с трубой закреплялись обычными хомутами.
  6. Для регулировки температуры установлен термостат с ручной регулировкой фирмы «Джакомини».
  7. Места соединения закрыты аналогичными вставками/плинтусами из меди, но без труб.
  8. Панели крепятся прямо к стене на стандартные монтажные клипсы (за трубы). В углубления их не вставлять — теряется большая часть тепла.

Такая система отработала в деревянном доме уже 9 лет. Никаких проблем или необходимости ремонта не возникало. Температура теплоносителя на входе — от 50 o C до 70 o C. В помещении 20-21 o C при повышении — слишком жарко.

Посмотрите в видео, об особенностях монтажа теплого плинтуса. Может быть полезно.

Второй вариант

В этом случае для изготовления теплого плинтуса своими руками использованы алюминиевые профиля для работы с гипсокартоном. В них нарезаны (пропилены) болгаркой отверстия сверху и снизу, после чего они прикрепленные к стенам. Две медные трубы уложены на тонкий потолочный алюминиевый профиль, прикручены алюминиевой проволокой. Вся эта конструкция уложена внутрь и закреплена к стене так, чтобы трубы были одна над другой. Сборка кусков такого самодельного плинтуса производилась при помощи сварки медными трубами и фитингами. «Лицевая панель» — тот же профиль, только покрашенный краской для радиаторов в тон стен (пола). Этот самодельный теплый плинтус менее эффективен, более сложен в уборке, но тоже очень даже работоспособен.

«У меня дома такой плинтус есть. В дополнение к теплому полу. Вам тоже советую установить. Теплый плинтус неплохо выполняет со свою работу. Конечно, с теплыми полами по мощности его не сравнить, но всё — таки от него есть ощутимое тепло.»

«Купил в спальню 9 м 2 «Мегадор» 600 Вт. Сначала работал на полной мощности, а теперь поддерживать 20 градусов ставим на 200 Вт. На мою площадь этого хватает, температура выше нам не нужна, не любим. И при этом на стене, где стоит нагреватель, у нас вентиляционное отверстие почти всегда приоткрыто. Я доволен.»

Как видите, отзывы о теплых плинтусах положительные. Это и немудрено: отопление эффективно, комфортно, да еще и незаметно. Картину портит только высокая цена, но есть варианты для изготовления своими руками.

Как все новое, плинтусная система имеет множество критиков-теоретиков. Основной их тезис: «Глупо греть стены, чтобы потом греть воздух. Лучше напрямую нагреть воздух, а потом уже заняться нагревом стен» Точка зрения понятна. Именно она и используется при конвектороном отоплении. Но результат и его недостатки всем известны. А для эффективности обогрева стен был проведен опыт: в одном помещении воздух был +12 o C, а стены нагреты до +37 o C. И люди в нем потели. В другом воздух разогрели до +40 o C, а стены охладили до +12 o C, и люди мерзли.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

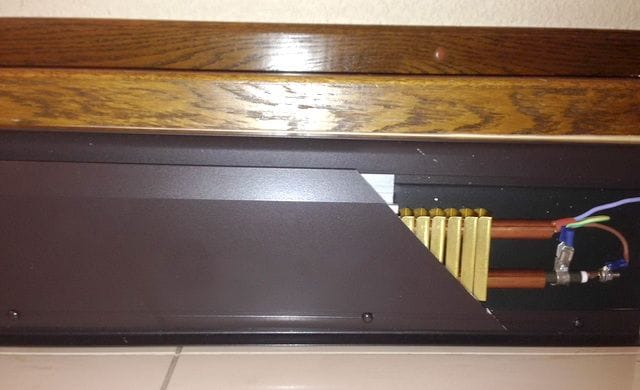

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

Статья по теме: Как своими руками правильно установить мебельные петли

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

Длина ТЭНа ммМощность Вт
1700140
21000200
31500300
42500500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

  1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
  2. На удобной высоте на стене монтируют выключатель с терморегулятором.

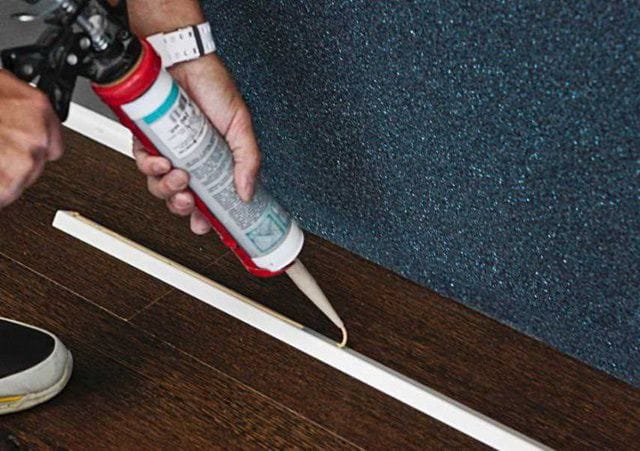

  3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
  4. На стены наносят разметку под крепления под плинтуса с подогревом.
  5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
  6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
  7. На установленные кронштейны навешивают тепловой нагревательный модуль.
  8. Соединяют модули электрическими проводами параллельно.
  9. К системе подключают устройство защитного отключения (УЗО).
  10. Подсоединяют датчик температуры воздуха.
  11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
  12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Статья по теме: Как сделать диван кровать своими руками?

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Плинтусное отопление

Несмотря на то, что в нашей стране, что такое теплый плинтус, стало известно не так давно, в Европе этим способом отапливают помещения уже несколько десятков лет. Технология эта очень проста, но вместе с тем достаточно удобна. Основу составляют металлические (чаще всего медные) трубы, они же являются нагревательным элементом. Трубы устанавливаются на то же место, где обычно проходит плинтус, то есть по периметру помещения. Затем их закрывают металлическим коробом из пластин с рифленой поверхностью. За счет такой конструкции короб выступает в качестве теплообменника, тем самым увеличивая КПД конструкции.

В целом, водяной плинтус состоит из следующих элементов:

  • лицевая панель с отверстиями, за счет которых обеспечивается воздушный поток (стандартный размер: ширина — 3-4 см, высота — 15-20 см);
  • тыловая панель — облегчает установку конструкции и защищает стену от постоянного воздействия высокой температуры;
  • отопительный радиатор, выполняющий функцию нагрева (стандартные габариты — 1 м х 0,4 м х 1,6 м);
  • поворотные боковые заглушки;

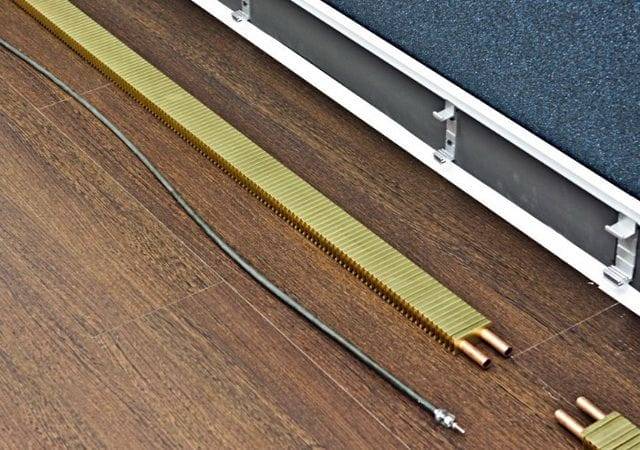

  • теплообменный модуль, состоящий из двух трубок, по которым циркулирует вода.

За счет того что плинтус устанавливают по периметру всего помещения, тепло постепенно поднимается вверх, а затем все помещение равномерно нагревается. В результате при данной технологии не возникают перепады температуры. Так как нагревательный элемент скрыт под лицевой панелью, он не заметен, что выгодно отличает его от массивных радиаторов. Как видно на фото, теплый плинтус смотрится очень аккуратно, его можно дополнительно оформить так, чтобы он лучше соответствовал общему стилю комнаты. Система эффективна, но при этом достаточно проста в установке. Имея минимальные навыки, можно провести монтаж, не привлекая к работе профессионалов.

Особенности

Новинка в виде электрического теплого плинтуса вошла на российский рынок относительно недавно и до сих пор остается необычным и инновационным способом отопления, незаменимым в некоторых ситуациях:

  • Во многих загородных поселках и садовых товариществах до сих пор нет газа, поэтому популярны дома с печным или электрическим отоплением. Печь создает уют в доме, топливо для нее изготавливается силами хозяев и стоит недорого, но при этом печи требуют ухода: периодическая чистка, регулярная топка, заготовка дров, их хранение. Электрические отопительные приборы включаются и нагреваются всего за несколько минут, практически не требуют ухода и отдельного помещения для хранения топлива;
  • В домах с панорамными окнами установка классического радиатора с жидким теплоносителем невозможна или будет сильно портить внешний вид комнаты. Теплые плинтуса незаметны в интерьере и легко вписываются в любое помещение;
  • В квартирах или домах, где уже установлена отопительная система электроплинтус будет служить дополнительным источником тепла. Установка этого прибора стоит гораздо дешевле, чем доработка уже существующей системы отопления.

Как рассчитать длину теплого плинтуса

Давайте посчитаем, какая длина плинтуса должна быть, чтобы перекрыть теплопотери моего дома, для этого 8500 Вт. разделим на 160 Вт.. Получим минимальную длину плинтуса 53 метра. Почему говорю минимальная длина, при расчете отопительных приборов всегда закладывается запас в 15-20% от расчетной, требуемой мощности. К тому же надо учитывать, что эффективность работы теплого плинтуса снижается, если он смонтирован за мебелью. Это связано с трудностями движения воздуха для обогрева стены и последующей отдачей тепла нагретой стеной. Теперь посчитайте длину стен в вашем доме. Хватит ли ее для монтажа такой длины теплого плинтуса. В моем случае, длины наружных стен не хватит и придется задействовать практически все перегородки. И даже в этом случае, расчетная тепловая мощность теплового плинтуса составит 5,1 кВт/ч..

И так, я понял, что в моем случае, теплый плинтус не справится с отоплением первого этажа моего дома и мне придется, как я и планировал делать теплый пол по всей площади первого этажа дома, а теплый плинтус можно использовать как дополнительный (резервный) источник тепла.

Пример HTML-страницы

Принцип работы теплого плинтуса

Тёплый плинтус имеет простейший принцип действия: электричество или теплоноситель нагревают трубки и их оребрение, а те излучают тепло, нагревая внешний алюминиевый корпус плинтуса.

Равномерно разогретый по всей длине корпус создаёт возле стен своеобразную тепловую завесу. Медленно поднимающийся вдоль стен воздух нагревает их, отдавая им своё тепло. Возле стен и окон создаётся экран, не дающий теплу уходить из помещения, а нагретые стены мягко излучают тепло внутрь помещения, нагревая его. В результате тепло от тёплых плинтусов распределяется по периметру помещения более равномерно, а, значит, и по высоте комната прогревается также более равномерно.

Видео о принципе действия теплого плинтуса:

Как работает теплый плинтус

Теплый плинтус является высокотемпературной системой отопления (от 50 до 110 град. С) лучистого типа. По периметру наружных стен прокладывается 2 витка медных труб в обрешетке. Выглядит это примерно так, как на фото ниже, но у каждого производителя свой состав металла обрешетки, формы ребер и тд.

Теплые плинтуса можно назвать размазанным по всей стене радиатором, но его конструкция не допускает активную конвекцию — теплый воздух струится вверх по стене и дает комфортное тепло от стен к центру комнаты. Этот принцип обогрева называют еще «теплой стеной» и связывают с эффектом Коанда (Коандэ).

Установка теплого электрического плинтуса своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы поведаете, что такое теплый электрический плинтус и как его правильно следует устанавливать у себя в квартире или же загородном доме.

Данный вид отопительной системы помещения, появился на рынке сравнительно недавно и пока еще мало кому известен, но потихоньку набирает популярность. Теплый плинтус имеет ряд преимуществ перед батареями и радиаторами, потому как компактно располагается в нижней части у самого пола (плинтус он и есть плинтус) Что это дает?

Во первых, занимает мало места и можно размещать мебель в любой части комнаты, мешать нечего не будет.

Во вторых, тепло распределяется равномерно, сначала прогревается стена, а потом начинает отдавать тепло.

В третьих, тепловые потоки не поднимают пыль в квартире, что благоприятно для аллергиков.

Так же данная система имеет регулятор температуры, то есть можно прибавить или убавить если жарко. Установить можно самостоятельно, для чего давайте ознакомимся с пошаговыми фотографиями и видеоматериалом.

Что конкретно потребуется для установки теплого плинтуса?

1. теплый электрический плинтус2. теплоотражающая пленка3. теплоизоляционная пленка4. саморезы5. алюминиевые кронштейны6. терморегулятор7. пластиковые клинья8. термоусадочная муфта9. пластиковая коробка 10 тэн

Инструменты1. перфоратор2. дрель3. шуруповерт4. плоскогубцы5. строительный фен6. нож7. отвертка8. кусачки9. рулетка10. набор гаечных ключей

Пошаговая фотоинструкция по установке теплого электрического пола своими руками.Первым делом стоит ознакомиться со схемами и принципом работы, последовательностью подключения.

Так же рекомендуется просмотреть видео непосредственно от профессионалов.

Как видите вполне можно установить теплый электрический плинтус самостоятельно, что сэкономит ваши средства для семейного бюджета. Инструкция вам предоставлена, так что дерзайте друзья!

На этом заканчиваю статью

Всем Большое спасибо за внимание!Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Конструкция тёплого плинтуса

Внешне это устройство представляет собой короб из металла с размерами 30х140 мм. Такой короб монтируется непосредственно на стену, заменяя собой классический деревянный или пластиковый плинтус. С верхней стороны в коробе есть щель, через которую нагретый воздух струится вдоль стены, устремляясь вверх. Панели из алюминия нагреваются до 40-70 градусов, при этом в помещении устанавливается комфортная температура.

От обычных радиаторов, расположенных на некотором расстоянии от пола, данная конструкция выгодно отличается тем, что излучающий тепло плинтус способен нагревать самый нижний уровень помещения.

Внутри короба есть специальные кронштейны, на которых крепится нагревательный элемент, состоящий из пары медных трубок, где закреплены латунные пластинки. Медные трубки имеют внутренний диаметр всего 11 мм при толщине стенки в 1 миллиметр. Между собой нагревательные модули соединяются обжимными гайками или посредством медной пайки, а в углах используются специальные медные или полиэтиленовые поворотные трубки.

Теплоноситель, которым чаще всего служит обыкновенная вода, поступает в контур через подводящие трубки от распределительного коллектора. Желательно комплектовать распределительный коллектор отсечными и сливными кранами, расходомерами и автоматическими воздухоуловителями. Кроме того, полезно добавить в тёплый плинтус водяной манометр и термометр, с помощью которых можно было бы контролировать всю систему и было проще управлять её параметрами.

Устройство и принцип работы тёплого плинтуса

Тёплый плинтус – довольно простое устройство, состоящее из электромодуля и натуральной оболочки, не выделяющей при нагревании посторонних запахов.

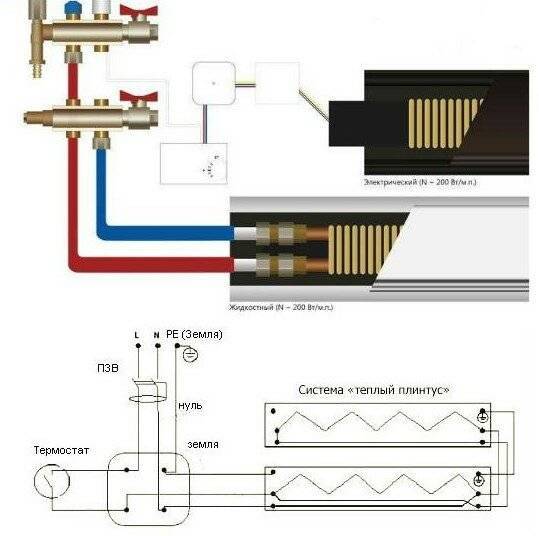

Схема электроплинтуса

Что такое тёплый плинтус? В целом, никого нового слова техники в этом приспособлении нет. Просто все те же принципы электроотопления, только в новом оформлении.

Внутри устройства расположены теплообменники, закреплённые на медных трубках. Вся особенность этого прибора – в его компактности. Вся конструкция умещается в узкий короб высотой около четырнадцати сантиметров и шириной в три сантиметра. Устанавливаются такие отопители по периметру комнаты и могут служить основным и дополнительным средством обогрева.

Конструкция плинтуса с подогревом:

  • конвектор из трубок;
  • короб с крепежами для крепления нагревательных элементов;
  • поворотные детали.

Все эти части устройства легко собираются в одно целое и их установка не создаёт никаких проблем. Принцип обогрева помещения при помощи этой конструкции тоже примитивен. Вдоль все стен создаётся тепловой поток, который не даёт холоду проникать в помещение. Стены становятся тёплыми и отдают тепловую энергию воздуху в комнате.

Принцип обогрева плинтусной системой

Дополнительные элементы

Для удобства использования производители оснащают теплые плинтуса элементами, регулирующими мощность прибора:

  • Терморегулятор для задания температуры нагрева;
  • Датчики, расположенные на стенах в небольшом отдалении от прибора считывают информацию о температуре в помещении и позволяют поддерживать оптимальный микроклимат путем регулировки температуры нагрева;
  • Автоматический датчик включения, устанавливаемый на определенное время (перед приходом хозяев с работы или незадолго до подъема);
  • Устройство для программирования режимов обогрева.

Самые удобные приборы — это плинтуса, способные самостоятельно поддерживать заданную температуру в помещении. Они стоят дороже других приборов, но именно они могут создать в доме комфортнее условия при максимально удобном управлении.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
