Как в деревенских домах делали теплые полы

Выполнения работ на примере водяной системы подогрева

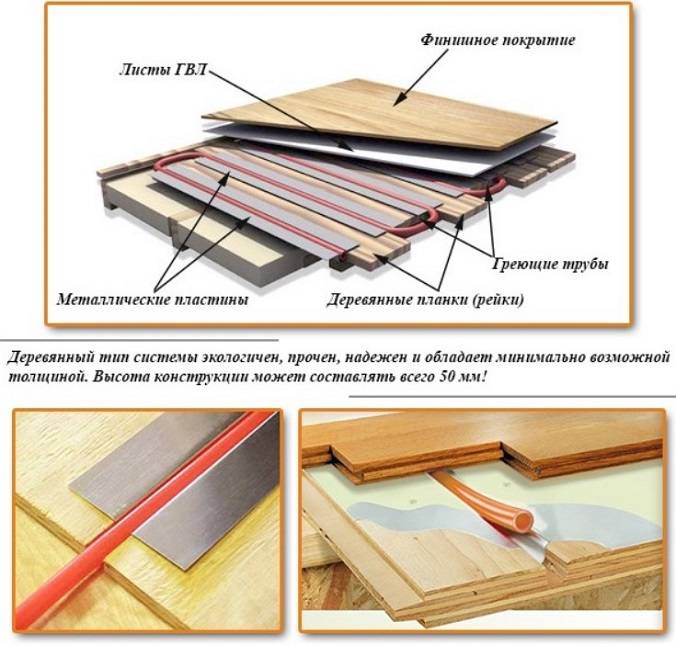

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола, рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.

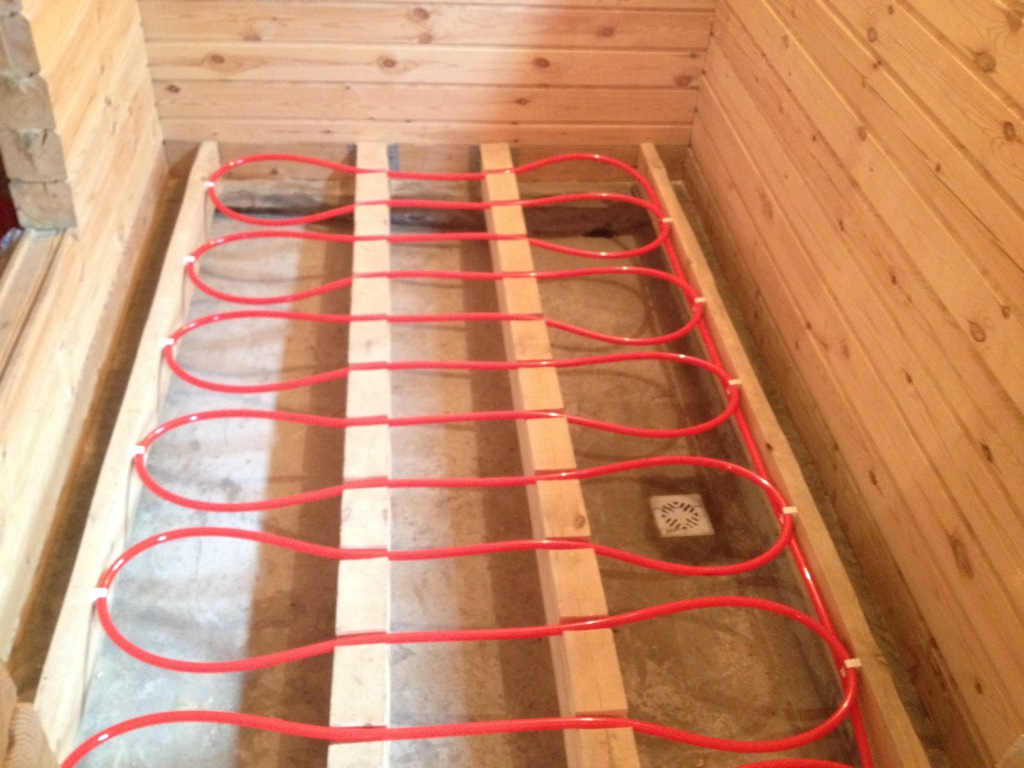

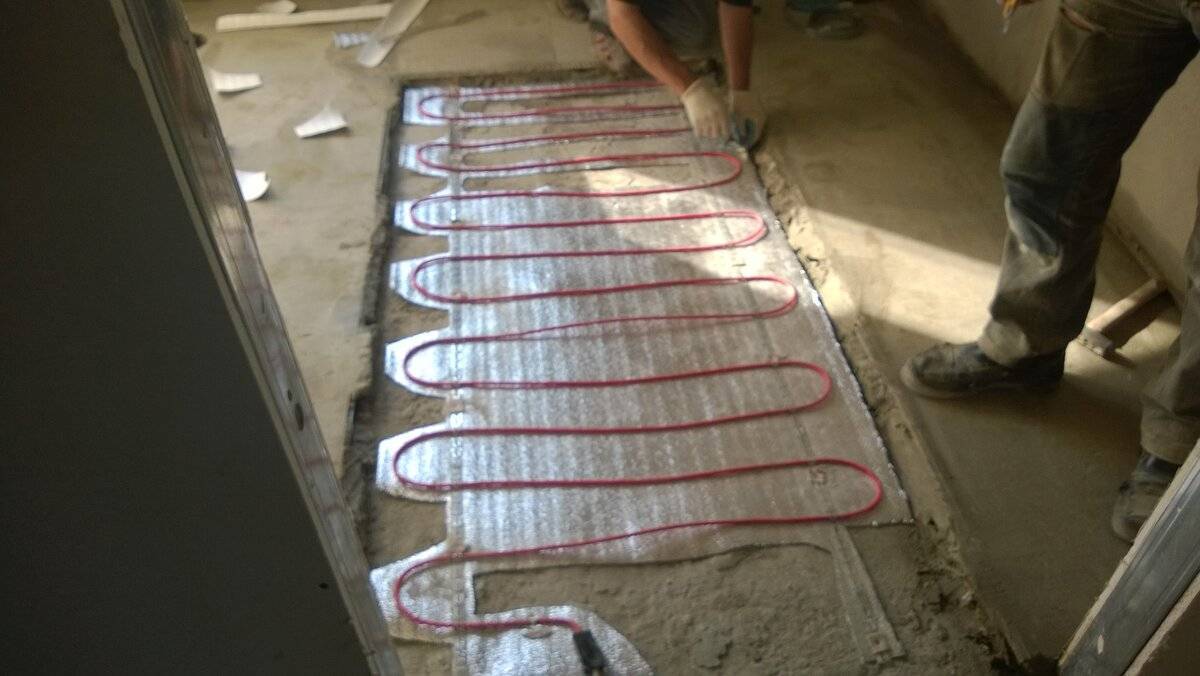

  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Варианты и порядок монтажа

Способы обогрева загородного дома

Сначала необходимо решить проблему сохранения того тепла, которое в доме образуется от разных электроприборов, от людей, при готовке пищи. Потом решается проблема генерации тепла. И на финише теплотехнических проблем  - тёплый пол.

Чтобы в доме было тепло, обязательно нужна хорошая теплоизоляция. В качестве современного теплоизоляционного материала используются керамзит, пенопласт, пенополиуретан, пеноплекс, пенофол, стекловата, эковата. В старые года доступны были древесная стружка и опилки. Разделительное перекрытие собирается из нескольких функциональных слоёв, обеспечивая гидро- и теплоизоляцию.


ФОТО: tproekt.comКомната в деревянном доме

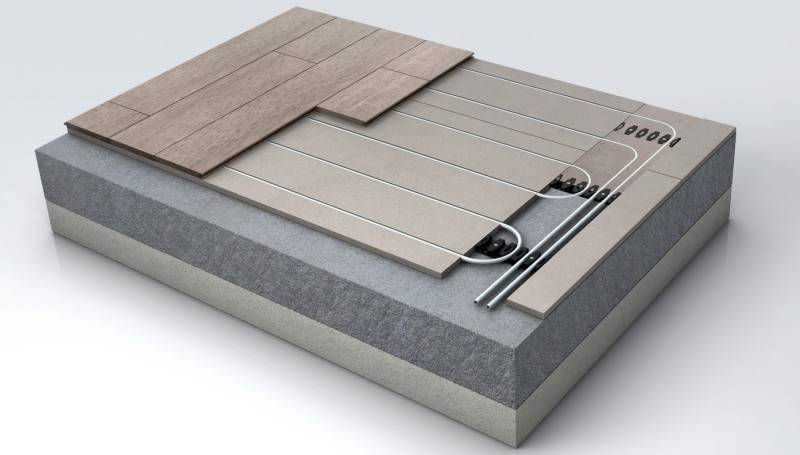

ФОТО: tproekt.comСтруктура пола между подвалом и жилым помещением или между этажами

Но такой «пирог» создаётся в доме, где нет настоящей каменной русской печи. В старину строительство домов шло по своей технологии. Сруб дома ставился не на фундамент, а на угловые камни. А вокруг дома насыпалась завалинка из земли и песка. В доме в углу стоит русская печь, её глинобитный фундамент находится на земле под домом.

Загородный дом можно обогревать по-разному: можно построить одну большую печку, можно в разных частях дома иметь несколько печек, а можно по-современному - поставить котёл и создать систему отопления с радиаторами под каждым окном. Каждый хозяин выбирает, что ему удобней, выгодней и доступней.

Полы тоже греют по-разному. Если дом новый, в доме есть водогрейный котёл или бойлерная, то можно построить современный водяной тёплый пол. В пол встраиваются водогрейные трубы, они включаются в общую отопительную систему дома. Это удовольствие очень дорогое при постройке, но эксплуатация дешёвая.

ФОТО: fhcdnarticles-a.akamaihd.netСхема подключения водяного тёплого пола к водогрейному котлу

Другой вариант состоит в том, что в пол встраиваются электрические обогреватели. Для них нужны определённые типы напольного покрытия, эксплуатация довольно дорогая.

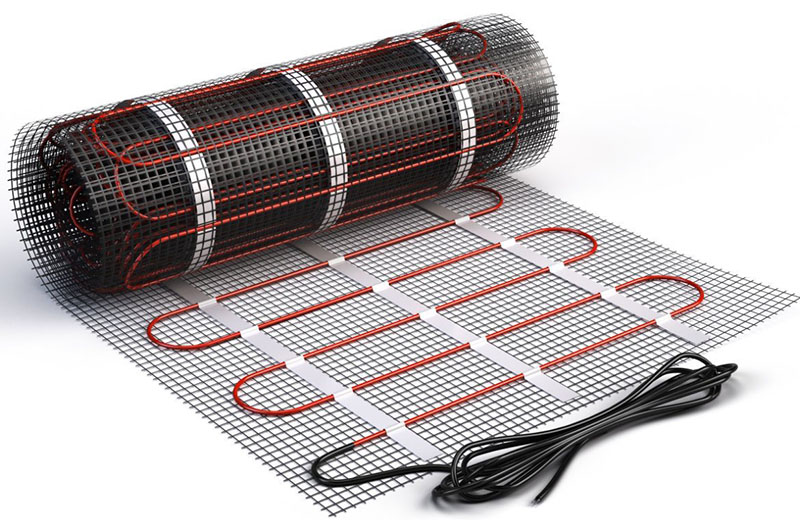

ФОТО: roomester.ruНагревательный элемент электрического тёплого пола

Ещё существуют электрические полы, греющие за счёт инфракрасного излучения карбонового наполнителя. Система обеспечивает комфортные условия в помещении, поднимает температуру до нормы за 5-7 минут.

Но в старину не было этих технических устройств. А тёплые полы были.

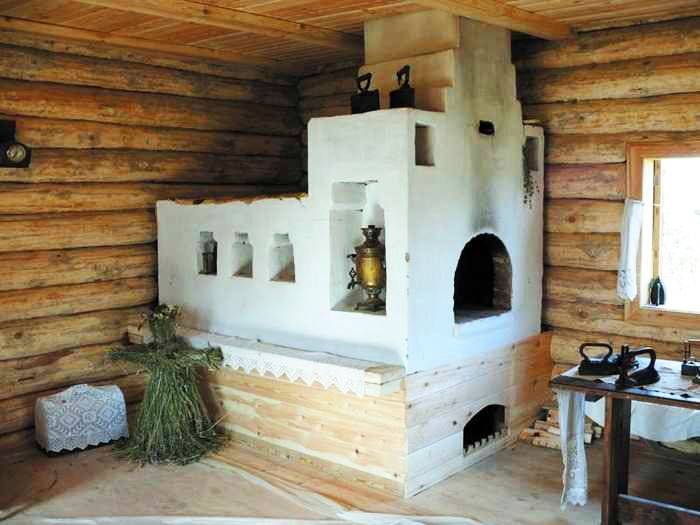

ФОТО: cdn.fishki.netРусская печь в деревенском доме

Там же под домом по всему периметру, но на расстоянии 1 метра от завалинки устроен плетень высотой примерно полметра, обмазанный глиной. Плетень не замкнут, его открытый угол обращён к фундаменту печи. Пространство между стеной дома и плетнём засыпано землёй, а внутри плетня образуется воздушная подушка.

Поскольку в холодную погоду печь почти непрерывно работает – ведь на ней и еду готовят – то фундамент печи прогревается. Горячий воздух от фундамента собирается внутри плетня. Печь прогревается за счёт того, что в ней горит топливо, дрова. Для горения нужен воздух. Печь построена таким образом, что она воздух забирает из подпола. А в подпол он попадает из тёплой комнаты. Поэтому и в подполе тепло. А значит, и пол поэтому тёплый. Вот такой конвективный воздухооборот придумали в старину умельцы.

При постоянном пользовании печью фундамент постепенно прогревался и отдавал тепло. Под полом между стеной и плетнём действительно всё засыпано землёй, а внутри плетня оставлена воздушная подушка - пустое пространство между досками пола и землёй, куда и «стекал» тёплый воздух от фундамента. Сам пол делали из досок лиственницы толщиной около 70 мм и шириной 70-100 мм.

Чтобы сырость от прогретой поддомовой земли не портила деревянные элементы конструкции, поверхность земли внутри плетня покрывалась плоскими камнями, промазанными глиной.

Есть версия, что такая конфигурация пространства под полом дома была придумана для проветривания поддомового пространства. Но какая-то доля тепла от фундамента грела пол.

Как выбрать покрытие?

Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:

  • покрытия, созданные на основе бамбукового сырья;
  • некачественный и толстый линолеум;
  • паркет классический.

На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин

Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов

Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.

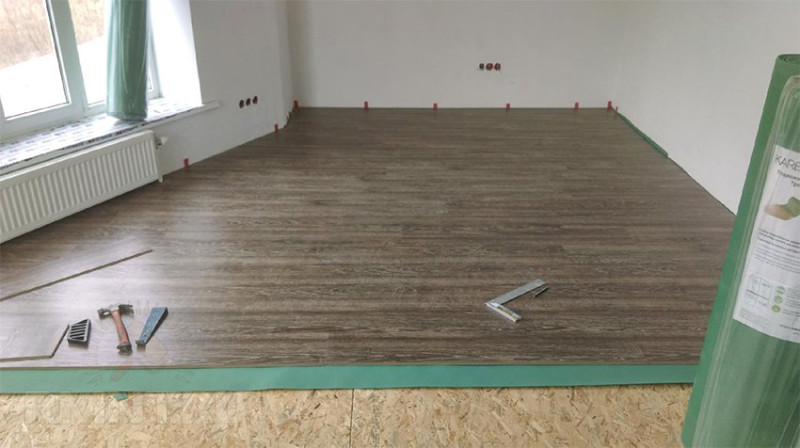

Теплый пол под ламинат

Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.

В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.

Для чего требуется термоизоляция на тёплом полу

Тёплый пол нагревает внешний чистовой до необходимой температуры. Вторая функция – поддержание достигнутого температурного уровня внутри помещения. Нагрев может выполнять роль основного источника тепла или вспомогательного.

Для подогрева нужен внешний теплоноситель. Источником энергии для водяных полов служит котел. Обогрев циркулирует по контурам отопительной конструкции. Инфракрасные тёплые полы греются напрямую. Однако из-за этого повышается расход на электроэнергию.

Несмотря на это, тёплый пол — достаточно экономичный вариант. Обусловлено это тремя факторами:

  • значительная площадь теплообмена;
  • оптимальная градация температуры;
  • небольшая высота прогрева.

Любой тёплый пол кладут на жёсткое основание. Во многих проектах контур труб или нагревательные кабели заключены внутри бетонной стяжки. Мощное аккумулирование тепла делает систему более экономичной.

Функции термоизоляции обогреваемого пола:

  • уменьшение теплопотерь вниз;
  • предохранение нагревательных контуров от деформаций при высоких статических нагрузках;
  • обеспечение гидроизоляции;
  • эффективный звукоизоляционный барьер;
  • утеплительные маты существенно упрощают процедуру раскладки труб или кабеля.

Технические требования при устройстве электрического теплого пола

Когда хозяин остановиться на электрических теплых полах в деревянном доме, ему нужно знать и применять правила по правильному монтажу системы и дальнейшей ее эксплуатации.

В большинстве случаев электрический теплый пол в деревянном доме делается на деревянное основание, без задействования бетонной стяжки. Если кабель будет расположен под мебелью, то вес предметов может давить на него, и как результат — механические повреждения. В итоге, ремонтировать кабель или делать его замену составит много хлопот.

Может быть интересно

Укладывать кабельную систему обогрева необходимо равномерно теплый пол на деревянный пол, чтобы он нагревался в одинаковой степени на всех его участках.

Обязательно электрическая конструкция теплого пола в деревянном доме оборудуется термостатом и температурным датчиком, что позволит контролировать нагрев и не допустить опасности возникновения воспламенения. Безопасный параметр для деревянного дома — это 40 градусов.

Гидроизоляционный материал тоже входит в перечень обязательных составляющих для электрической системы обогрева пола, поскольку влага есть опасным фактором. Вода проводит ток, а это может спровоцировать короткое замыкание. От него пострадает вся электрическая конструкция. Во избежание такого результата, укладывается гидроизоляция.

Подготовка к работам, создание теплоизоляционного слоя и обработка чернового пола

Монтировать отопительную систему можно исключительно после тщательной подготовки. Направлены все процедуры на то, чтобы сделать несущую часть перекрытия идеальной. В данном случае могут быть выполнены как работы по восстановлению, так и полная замена определенных частей перекрытия.

Главное помнить, что монтаж теплого пола в деревянном доме не допускает большого количества ошибок, поскольку каждая из них влечет за собой определенный процент потерь тепловой энергии. Как результат повышается расход электрической энергии и понижается эффективность системы.

Включает в себя данный этап следующие процедуры:

  • снятие существующего напольного покрытие и демонтаж чернового основания;
  • удаление тепло- и гидроизоляции;
  • очистка несущих опор от грязи, плесени, грибка и т.д.

Затем все балки осматриваются на предмет их поношенности. Прохудившиеся, гнилые, деформированные балки удаляются и вместо них вставляются новые. Если повреждения определенного элемента незначительные, то можно произвести его частичную замену (прочитайте: “Как сделать пол в деревянном доме – устройство на примерах”).

Толщина слоя и высота опор подбирается с тем расчетом, что от утеплителя до основного пола должен быть зазор в 8-10 сантиметров. Причем зазор должен вентилироваться, что могут обеспечить специальные воздухоотводы в виде небольших проемов в подполе или подвале. Вентилировать черновую часть пола можно, если оставить небольшой участок без обшивки досками.

Устройство «пирога» тёплого пола на электричестве

В городской квартире сверху нагревательного элемента укладывают слой жидкого бетона — стяжку. После высыхания она служит основанием для напольного покрытия.

В деревянном доме несущая конструкция пола тоже сделана из дерева, и бетон может чрезмерно её нагрузить. Поэтому, если пол электрический, тёплый кабель или плёнку закрывают вспененным полиэтиленом, а на него кладут гипсоволоконные листы ГВЛ. Затем монтируют чистовое покрытие — ламинат или плитку.

Инфракрасная плёнка

От нагрева материалы конструкции любого тёплого пола расширяются. Чтобы компенсировать это явление, по периметру всего помещения приклеивают ленту из вспененного полиэтилена. Таким образом предотвращают деформацию полового покрытия и всей конструкции.

Снизу нагревательный элемент опирается на металлическую сетку, которая лежит на несущих перекрытиях — лагах пола. Дополнительно сетку-решётку от греющего кабеля отделяет изолирующий фольгированный настил. Такая слоёная конструкция позволяет максимально сохранить тепло.

Почему не стоит экономить на теплоизоляции пола

При расчётах мы использовали минимальную стоимость природного газа для потребителя, Если рассматривать боле дорогие источники энергии, дизтопливо или электричество, простой срок окупаемости уменьшается в разы и может составлять один отопительный сезон.

Какие ещё преимущества у энергоэффективных утеплителей:

  • Позволяют сделать отличную теплоизоляцию пола дома или коттеджа, что ведет к общей энергоэффективности дома и приближает его характеристики к пассивным домам.
  • Поднимает класс энергоэффективности дома, что увеличивает стоимость недвижимости.
  • Даёт возможность ставить системы диспетчеризации и управления, в том числе и тёплым полом.

Основные выводы:

  • При использовании утеплителей малой толщины теряется тепло в нижнем направлении. Потери тепла сопоставимы с тепловым потоком вверх в помещение.
  • Утеплитель необходимой расчётной толщины окупается в среднем за 3 года эксплуатации тёплого пола при использовании природного газа, как источника энергии.

Советы

Водяное отопление полов – это сложная система. Если есть возможность укладки электрического теплого пола – лучше выбирайте его. Перед тем, как приступать к монтажу теплого электрического пола в старых домах (которым более 10 лет) рекомендуется сначала проверить проводку.

Монтировать теплый пол в деревянном доме очень сложно своими руками, но если вы предварительно прочитаете достаточное количество информации, то сможете выполнить эту задачу. Перед монтажом теплых полов проконсультируйтесь с людьми, которые это уже делали, почитайте отзывы, посмотрите фото и т. д.

Электрический теплый пол будет работать намного эффективнее, нежели водяной, однако электрический пол требует большого количества электроэнергии.

Утепление пола пенофолом

Схема последовательности укладки теплого пола.

Утепление можно производить и при помощи пенофола. Это рулонный многослойный материал, который состоит из утеплителя и светоотражателя, в качестве которого выступает алюминиевая полированная тонкая фольга. Основа, которая является самим утеплителем, – это, как правило, светопрозрачный материал, например, вспененный полиэтилен.

Пенофол объединяет в себе возможность использования разного рода утеплителей пола в доме. Так, материал обретает способность удовлетворить потребности каждого потребителя. Если вы нуждаетесь в использовании утеплителя, которому свойственна высокая плотность, то следует предпочесть классический пенофол, он способен претерпевать значительные механические нагрузки. Использовать его можно в качестве основного тепло-, паро- и гидроизолятора, а также в сочетании с другими материалами, которые сделают пол доме теплым. Такой материал может содержать несколько функциональных слоев: полиэтиленовую шитую пену, алюминиевую фольгу, контактный влагостойкий клей, антиадгезионную пленку. Все это позволяет утеплить пол в доме, не используя дополнительные материалы. При наличии клея утеплить пол с помощью этого материала можно, укрепив его на любой поверхности.

Пенофол обладает небольшой толщиной, что делает процесс утепления легким. Пол следует покрыть материалом, используя способ укладки внахлест, но можно производить укладку и встык. Стыки при этом нужно заклеить металлизированным скотчем. Когда пол утепляется при помощи пенофола, исключается нанесение слоя паро- и гидроизоляции, так как эту функцию станет выполнять алюминиевая фольга.

Утепление пола по лагам

Наиболее часто в процессе утепления пола в доме, который расположен в деревне, применяется способ теплоизоляции по лагам. Его отличает достаточная простота и чрезвычайная эффективность, что позволяет устранить теплопотери. В особенности этот метод актуален для тех полов, которые находятся недалеко от уровня грунта.

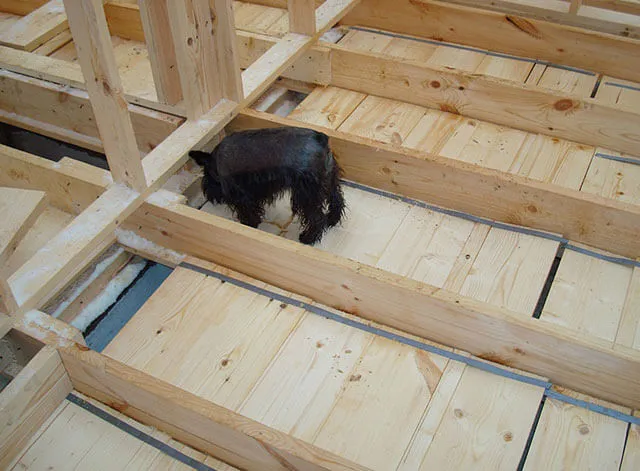

Утепление пола в деревянном доме.

Изначально для осуществления такого способа утепления следует установить деревянные лаги. Делается это в сруб Т-образной врубкой, можно укладку произвести и на фундамент, при этом должен быть использован шаг в пределах от 0,6 до 1 метра. После можно приступать к закреплению щитов или досок, на которые предполагается укладывать утеплитель. Щиты (доски) должны быть подшиты снизу либо закреплены на черепные бруски. На настил в пространство между соседними лагами должен быть уложен утеплитель.

Следующим этапом станет укладка паро- и гидроизоляционного слоя. Этот этап будет необходим не во всех случаях: все зависит от вида утеплителя. Использовать этот слой необходимо в случае, когда будет необходима защита от пара и влаги минеральной ваты или эковаты. Пароизоляция должна быть уложена внахлест на 150 мм, а ее края следует загнуть на высоту, равную пределу в 100 мм. В качестве пароизолятора может выступить специальный материал или традиционная полиэтиленовая пленка.

Заключительным этапом станет устройство половых досок и дальнейшая отделка финишным покрытием.

Утепление полов по лагам.

Теплоизоляцию по лагам можно осуществить, обустроив первоначально кирпичные столбики. На поверхность кирпичного столбика при этом укладывается деревянная прокладка, а в пространство между лагами должны быть уложены плиты утеплителя, для чего можно использовать стекловолокно, минеральную вату, пенопласт. Утеплитель должен быть защищен слоем пароизоляции. Основное достоинство такой теплоизоляции – это простота процесса работ. А вот эффективность способа можно считать одной из самых высоких. Такой метод предполагает отсутствие нагрузки на утеплитель, что позволяет применять любой материал.

Важно не только правильно произвести работы, но и верно выбрать утеплитель. Утепление в загородном доме будет эффективным, если будет использован один или несколько из далее перечисленных материалов: минеральная вата, пенополиуретан, пенофол, изолон

Можно использовать и древесные опилки, пенопласт или керамзит.

Минвата – изолятор из волокон

Минеральная вата – это строительный утеплитель, состоящий из множества волокон, представленных в трех отдельных типах: стекло; камень или базальт; шлаки. Для работы с полом предпочтительнее всего базальтовое полотно, т.к. его проще всего монтировать под конструкцией пола. Из двух вариантов – рулонного и матов в виде плит – выберите второй, т.к. он хорошо держит форму. Преимущества:

  • хороший уровень теплоизоляции;
  • несложная технология монтажа;
  • сравнительно невысокий уровень восприятия влаги из окружающей среды;
  • умеренная цена;
  • жаропрочность и пожаробезопасность;
  • в материале не заводятся бактерии, плесень, грибок.

Недостатки:

  • во время укладки своими руками необходимо использовать специальную защиту – перчатки, одежду, респиратор, очки, т.к. в воздухе будет много частичек волокон и пыли, вызывающих раздражение кожи и органов дыхания;
  • обязательна защита от влаги, т.к. структура восприимчива к впитыванию паров;
  • при неправильном монтаже возможна сильная усадка;
  • при настиле между лагами нужно оставлять зазор до основной конструкции в 5 сантиметров.

Утепление пола минватой

Если вы решили выбрать минеральное волокно, подбирайте материал нужной толщины. Конкретные данные зависят от климатической зоны, например, для средней полосы России подходит показатель в 100-150 миллиметров. Вата из базальта годится для всех типов полов, включая чердак.

Монтаж на пол древесных плит OSB

После того как все экструдированные полипропиленовые плиты уложены, приступают к укладке древесных плит OSB, толщина которых должна быть не менее 10 мм. Необходимо отметить, что плиты OSB специально созданы для сферы строительства. С учётом этого они могут использоваться в качестве отделочного материала на кровле, стенах и полу.


Древесные плиты OSB

Плиты OSB представляют собой ориентировано склеенную друг с другом щепу при помощи специальных смол методом прессования. Благодаря трёхслойной перпендикулярной укладке щепы и однородному составу плиты имеют высокую прочность. Укладывая плиты на пол, зазор между ними и стеной должен быть не менее 5 мм, поэтому в данном случае от стены лучше вставлять клинья, с помощью которых будет соблюдаться расстояние. После монтажа всех плит клинья обязательно достаются. Плиты OSB укладываются вплотную друг к другу и должны располагаться перпендикулярно рядам экструдированного полипропилена.


Укладка листов OSB

Листы OSB, как правило, разрезаются электролобзиком, отрезанный шов лучше направлять к стене, так как заводские торцы будут всё равно более ровные, чем отрезанные самостоятельно.

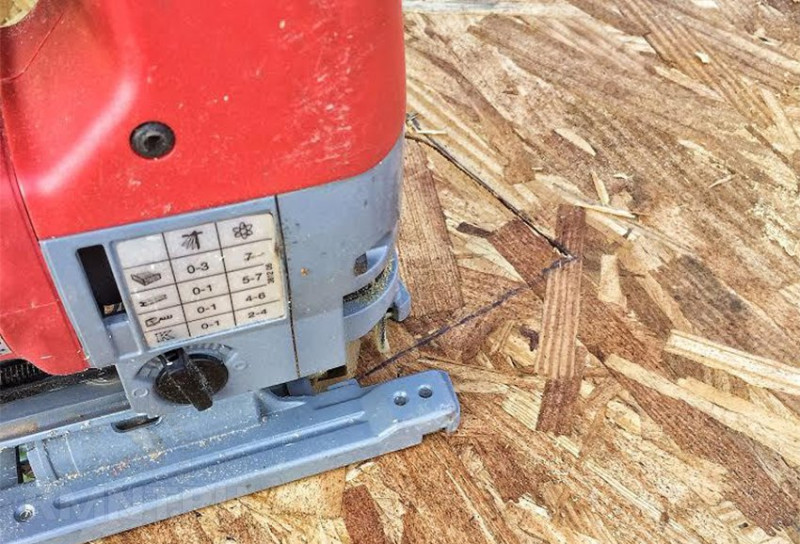

Порезка листов OSB электролобзиком

После того как все плиты уложены, приступают к их креплению к полу. Для этого с помощью дрели и сверла по дереву диаметром 12 мм на листе насверливаются отверстия глубиной 3-4 мм, на расстоянии друг от друга 25-30 см в 4 ряда по длине листа. Далее перфоратором и сверлом диаметром 8 мм на глубину 10 см делаются отверстия под забивной дюбель 8х80 или 8х100 мм. Дюбели забиваются при помощи молотка и после этого подтягиваются шуруповёртом.


Крепление OSB дюбелями

Для того чтобы при сверлении перфоратором листы не гуляли и не было дальнейшего их смещения, просверливается 2-3 отверстия в разных концах листа и сразу забиваются в них дюбели, только после этого насверливаются остальные отверстия. Перед тем как начать заделку всех торцов дюбелей герметиком, по плитам OSB необходимо внимательно пройтись рубанком по дереву, так как на них могут быть заводские «наплывы» и небольшие перепады в местах их стыковки, которые также необходимо убрать рубанком.

Теперь нужно тщательно пропылесосить пол и только после этого все торцы дюбелей и щели заделываются жидкими гвоздями для деревянных полов, при помощи пистолета для герметика и металлического шпателя. Пол утеплён, через сутки на него можно стелить линолеум или ламинат.

рмнт.ру

Виды электрических полов

Как сделать систему электрического типа

Кратко остановимся на обустройстве теплых полов инфракрасного электрического типа. Это весьма популярные системы не сегодняшний день, особенно в старых деревянных домах. Они хорошо показывают себя как в роли дополнительного, так и основного отопления.

Электрическая система легко может быть сделана своими руками. Сегодня производители пленочных нагревателей сразу планируют использование своих конструктивов для построения крупных систем и в документации приводят схемы соединения, позволяющие регулировать потребление мощности.

На розничном рынке можно приобрести:

  • пленочные нагреватели с проводниковой структурой, помещенной между слоями очень прочной пленки;
  • карбоновые пленочные нагреватели дорожечного класса, являющиеся развитием предыдущей технологии;
  • сплошной теплый пол, представляющий собой сплошную площадку резистивного элемента, находящуюся между слоями защитной пленки.

Самые надежные на сегодня – пленочные проводниковые нагреватели и карбоновые дорожечные. Технология изготовления пленок позволяет ставить на них мебель, система защищена от воды, обладает хорошей отказоустойчивостью.

Отдельно стоит отметить: система проводников построена на параллельном типе соединения. Поэтому одна нагревательная пленка большого размера никогда не выходит из строя полностью при повреждении поверхности. Она перестает работать только при нарушении в системе подключения.

По сравнению с проводниковыми, дорожечные карбоновые нагреватели экономичнее на 40-60%. Они не показывают других улучшенных результатов эксплуатации, имеют те же рекомендации к подключению. Карбоновая технология дороже, но позволяет получить большую отдачу тепла при тех же расходах на оплату счетов за электричество.

Сплошной теплый пол еще экономичнее. По сравнению с пленочными нагревателями проводниковой структуры – счета на оплату электричества уменьшаются раз в 5. Но пленка имеет некоторые ограничения. На нее нельзя ставить тяжелую мебель из-за опасности образования локальных зон перегрева, где структура карбоновой резистивной площадки разрушается.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

  • На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
  • Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
  • Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Утепление при помощи эковаты

Схема утепления пола.

Эковата – утеплитель на основе натуральных материалов. На 80 процентов она состоит из макулатуры, на 20 процентов – из натуральных добавок, это делает эковату абсолютно безопасной для организма человека. Кроме того, эковата обладает низкой теплопроводностью и пожаробезопасностью. Полы, подверженные воздействию влаги, могут быть утеплены эковатой, так как она не страшится намокания, восстанавливая теплоизоляционные характеристики после просушки. Среди недостатков эковаты можно выделить ее более высокую стоимость, если сравнивать с другими утеплителями.

Эковату можно наносить на поверхность разными способами, среди которых можно выделить ручной. Этот способ предполагает укладку плит между лагами на поверхность подшитых снизу досок или щитов. Данный утеплитель должен быть уложен плотно, а стыки нужно обработать монтажной пеной. Для укладки может быть использован и механический способ. В этом случае наносить эковату можно при помощи использования специального оборудования, например, дутьевых мобильных машин, посредством которых утеплитель будет подаваться по шлангу. Способ механического типа, в свою очередь, можно подразделить на мокрый, когда материал наносится на поверхность, и сухой, когда материал задувается в свободные полости.

Виды утеплительных систем для пола

В наше время существует несколько видов отопительных систем для пола: водяные тёплые полы, электрические, инфракрасные. Главное их достоинство — это равномерное распределение тепла по всей поверхности пола и комнаты, отсутствие внешних отопительных приборов (батарей и радиаторов), а также возможность управлять температурой в помещении. Главным их недостатком является высокая стоимость при монтаже самой системы, монтаж квалифицированными специалистами и дальнейшее техническое обслуживание специализированными рабочими.

Но ведь утеплить пол можно без использования этих дорогих и трудоёмких конструкций, а также без профессиональной помощи. Для этого вам понадобятся экструдированные полипропиленовые плиты и древесные плиты OSB, при наличии стандартных батарей в помещении такой пол будет не менее тёплым.
