Как сделать теплый пол в деревянном доме

Финишное покрытие пола

Если вы хотите именно деревянный пол (линолеум и керамическая плитка не устроят), имеет смысл предпочесть ламинат или струганную деревянную доску.

Паркет или паркетная доска не рекомендуются: при обработке, которой они подвергаются в процессе производства, часто используются токсичные компоненты, которые начинают выделяться в виде газов при температурах свыше 25 градусов.

Ламинат тоже существует разный. Есть разновидности, предназначенные для теплых полов, рекомендуется выбрать одну из них.

Доски укладываются с зазорами, в противном случае температурное расширение приведет к их деформации вплоть до вскрытия пола.

Устройство настильной греющей системы

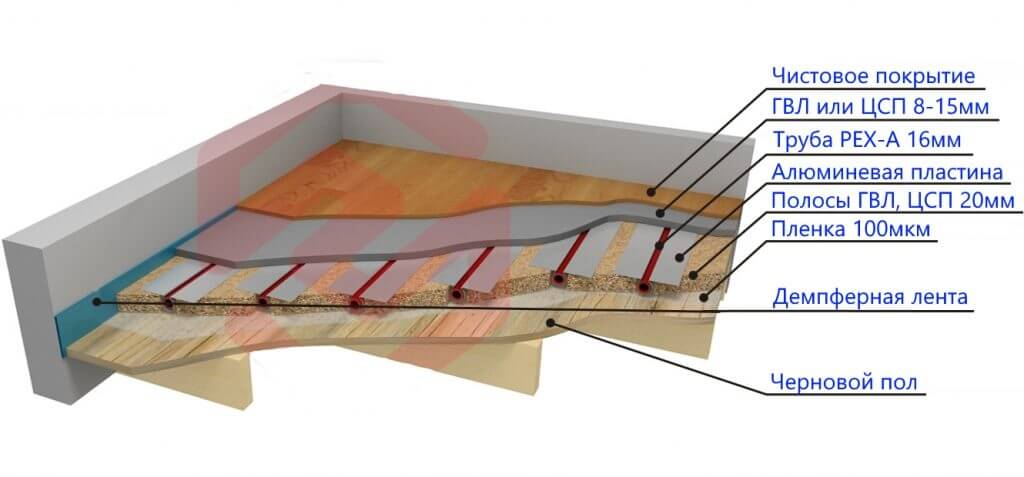

При укладке настильной системы получается своеобразный многослойный пирог, рассмотрим каждый его слой подробнее.

Требования к основанию под конструкцию

Первый слой пирога – правильно подготовленное основание. Это может быть любое перекрытие, которое предварительно выравнивается. СНиПы регламентируют отсутствие значительных перепадов высот, выступов и шероховатостей. Деревянный пол должен быть ровным, без выступающих досок.

Каждая дощечка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимый предел отклонения от горизонтали – 2 мм, распределенные на 2 м площади в любом из существующих направлений.

Устройство изоляционного слоя

Для предотвращения утечек тепла необходимо обустройство изоляционного слоя. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, огнеупорным совместимым с другими строительными материалами.

Желательно, чтобы дополнительно обеспечивалась и шумоизоляция. По возможности подбирается максимально тонкий, но эффективный материал.

Вариант фиксации трубы

На утеплитель укладывается собственно настил под трубы. Здесь есть множество вариантов. Это могут быть полистирольные маты со специальными бобышками под трубы. Такие маты выпускают одинарными и дублированными утеплителем.

В последнем случае изоляционный слой может быть лишним. В качестве настила могут использоваться листы из пиломатериалов с выпиленными пазами под трубы. Они так же производятся промышленным способом. Имеют место быть и самодельные настилы из реек, брусков и т.п.

Труба для передвижения теплоносителя

Далее в подготовленные крепления и пазы укладывается тепловая труба. Для максимально плотного прилегания и создания теплового экрана детали кладутся внутрь специального профиля из алюминия.

Если такового нет, можно сделать аналогичные элементы из оцинковки либо обернуть каждую деталь плотной фольгой. Оптимально уложить дополнительный слой фольги поверх смонтированных труб.

Сооружение основания под отделку

Поверх труб под напольное покрытие необходимо уложить основание. Оно выбирается в зависимости от того, какое финишное покрытие будет уложено.

Если предполагается монтаж плитки, керамической или ПВХ, а так же линолеума или ковролина, на металлические элементы деревянного настила укладывается влагостойкий гипсокартон. В случае если для обустройства настила использовались полистирольные маты, ГВЛ кладется в два слоя.

Под ламинат на деревянный настил гипсокартон не укладывают. Вместо него на алюминиевые пластины кладут поглощающий лишнюю влагу вспененный полиэтилен или подложку из картона.

Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошее решение – стекло-магниевые листы, которые к тому же неплохо проводят тепло, что совершенно не лишнее при обустройстве греющего пола.

Назначение тёплого пола и особенности укладки

Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.

При установке тёплого пола на деревянную основу нужно учитывать следующее:

Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%.
Древесина — природный материал, чувствительный к изменению микроклимата в помещении. При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.. В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного

Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м

В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.

Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.

Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.

Утепляем новыми технологиями деревянное напольное покрытие

Стоит сразу сказать, что сегодня система теплого пола предполагает три вида обогрева, три типа технологии:

• Электрический, когда в пол устанавливаются специальные нагревательные элементы.
• Инфракрасный, тепло поступает от специальных пластин.
• Водяной, система подключена к центральной системе отопления.

Вообще, в частном строительстве электрический и ИК полы так и не смогли завоевать большую популярность. Возможно, это связано с большим потреблением энергии или с простым недоверием, однако именно водяной вариант остается до сих пор наиболее востребованным.

Пример инфракрасного пола для квартиры

Работа

Вся работа по установке отопления сводится к четырем этапам:

• Подготовка основания.
• Укладка труб.
• Подключение.
• Финишное покрытие.

Причем подготовка основания может идти двумя путями:

• По уже существующему черновому полу, вариант для установки отопления во время ремонта.
• С нуля, здесь и «всплывает» вопрос, как установить теплый пол на деревянный пол.

Чтобы не углубляться в процесс устройства пола с самого начала, можно просто определить главный момент, который необходим в обоих случаях – черновое основание. При ремонте, к примеру, оно оценивается и если находится в удовлетворительном состоянии, то монтаж ведется прямо по нему.

В противном случае, как и при создании полов с нуля, есть несколько нюансов:

• Лаги должны быть расположены на расстоянии 60 см друг от друга.
• Между досками чернового пола не должно быть серьезных щелей.
• Конечно, полное отсутствие гнили или плесени.

Демонтаж старого чернового пола

Проведя демонтаж старого чернового основания, начинается установка нового, для этого можно пойти следующими этапами:

• Устанавливаются новые лаги, предварительно обработанные антисептиками и антипиринами.
• Своими руками прибиваются бруски к нижнему основанию, если есть такая возможность, или прибиваются бруски к бокам лаги.
• Стелется черновой вариант пола. Это может быть доска необрезанная или фанера, ДСП.

Как правило, для чернового варианта используется необрезанная доска, а это значит, что невозможно будет добиться плотного прилегания. В поверхности все равно будут оставаться щели. Это не страшно, ведь следующим этапом идет утепление.

Утепление

Перед тем, как уложить теплый пол на деревянный пол, по черновому основанию необходимо выложить теплоизолирующий материал. Наиболее распространенным вариантом выступает минеральная вата.

Утеплитель продается в виде плит и рулонов, и выбор зависит от того, насколько правильно и точно установлены лаги. Принцип укладки теплоизолятора очень прост и заключается в том, что минеральная вата укладывается между лаг, причём плотно, что и исключает образование мостов холода.

Идеально установленный теплоизолятор – минеральная вата

Далее устанавливается труба. В варианте с теплоизоляционным материалом, перед тем как постелить теплый пол на деревянный пол, в лагах по месту прохода трубы, вырезается паз. Сама труба прикрепляется к боковой поверхности лаги или к черновому полу на специальные скобы.

Схематический пример крепления трубы на скобы

После того как трубы аккуратно уложены и закреплены, можно приступать к финишному покрытию.

Второй вариант того, как сделать теплый деревянный пол немного отличается, и предполагает установку труб по древесине, а не по теплоизолирующему материалу.

Здесь процесс установки и монтажа идет следующим образом.

• По лагам устанавливается черновой пол. Набиваются доски, все, как и должно быть при устройстве напольного покрытия.
• Дальше расчерчивается схема расположения труб отопления.
• По схеме начинают устанавливаться доска, или фанерные части.
• Установка происходит так, чтобы между элементами доски оставались пазы под трубу.
• Края досок закругляются под поворот трубы.

Пример фанерных вставок для образования пазов под трубу

Такая система предполагает использование доски или фанеры, которые будут немного больше в сечении, чем сама труба. К примеру, если труба идет сечением 16-18 мм, то доска или фанера, идут сечением 20 мм.

Инструкция по установке такого варианта достаточно проста, просто потребует большего расхода древесины, а сам пол получится в виде своеобразного сэндвича.

Пример фольги, на которую кладется труба

• Присутствие теплоизолирующего материала.
• Общая площадь работ.

Плюс на стоимость окажет влияние и момент подключения всей системы к отоплению, а точнее, какой будет выбран распределительный шкаф, какие фитинги, и какой терморегулятор будет установлен.

Инфракрасные напольные системы

Если роль напольного покрытия будет играть ламинат, паркет или ковролин, целесообразнее устроить его подогрев посредством инфракрасных излучателей. В большинстве случаев такие нагреватели – это полимерная пленка с помещенными внутрь нее дорожками из углеродной пасты, реже – имеют вид карбоновых стержней без какой-либо основы.

Перечислим достоинства инфракрасных напольных систем:

1. Мизерная толщина – всего 0,5 мм. При этом устройство отнюдь не является маломощным: 1 кв. м нагревателя может развивать производительность по теплу до 220 Вт.
2. Вещество, применяемое в качестве излучателя, распределено по поверхности пленки равномерно, поэтому прибор не нуждается в устройстве стяжки или монтаже металлических листов для распределения тепла.
3. Тепло передается не за счет непосредственного контакта, а путем инфракрасного излучения, которое частично пропускается напольным покрытием (кроме плитки и ей подобных материалов). Благодаря этому, тепло от такого пола ощущается лучше, чем от кабельного.
4. Все дорожки в инфракрасном обогревателе подключены параллельно, поэтому при обрыве любой из них теплый пол останется работоспособным.

Монтаж пленки осуществляется предельно просто. Сначала настилается теплоизоляция, затем – отражатель из фольги, после чего укладывают сам нагреватель. Выпускаются фольгированные теплоизоляционные материалы, например, из вспененного полиэтилена, которые значительно упрощают монтаж. Такую продукцию можной найти под марками «Тилит Супер», «МаксИзол» и др.

Если нагревательная поверхность формируется из нескольких фрагментов, они обязательно должны укладываться только встык – нахлест, даже самый небольшой, приведет к перегреву. К терморегулятору такие фрагменты следует подключать параллельно.

Проще всего крепить пленку двусторонним скотчем, но можно «пришить» ее саморезами или гвоздями – для этого в ней выполнены специальные дорожки без углеродной пасты.

Если вы хотите установить теплый пол и забыть о нем, а не каждый раз производить его замену и ремонт, то вам будет полезно узнать все тонкости по монтажу. Теплый пол в ванной комнате своими руками: варианты устройства и этапы монтажа.

О технических характеристиках мобильного теплого пола вы можете прочитать в этой статье.

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

• к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
• на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;

• проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
• швы проклеиваются скотчем;
• между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
• утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
• поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
• в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
• укладывается контур;
• трубы контура подсоединяются к коллектору;
• проверяется герметичность системы;
• поверх труб настилается OSB, фанера или ДСП;
• укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

• к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
• меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

• к лагам на первом этаже прибиваются черепные бруски;
• настилается черновой пол;
• проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
• по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;

• поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
• на подготовленную поверхность укладываются пенополистирольные плиты;
• между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
• контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

• В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
• Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.

• 3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Какой теплый пол лучше сделать в частном доме

Существует несколько систем обогрева пола:

1. водяная;
2. электрическая;
3. пленочная инфракрасная.

Сравнительный анализ показывает, что водяной «теплый пол» проигрывает своим конкурентам по двум позициям: любая протечка превращается в огромную проблему, нужны серьезные финансовые вливания на стадии строительства и ремонта.

Однако, есть нюансы.

• На отапливаемой площади более 100 м2 уже через 30-35 лет наступает полная окупаемость вложенных средств(при нынешних расценках, а они могут сильно измениться в большую сторону, все это произойдет быстрее). Причина в низких затратах на тепло. Естественно, чем больше площадь дома, тем быстрее семейный бюджет ощущает отдачу.
• Современные системы обогрева пола жидкими теплоносителями крайне редко выходят из строя ранее 50 лет. Это — во-первых. Во-вторых, в деревянных домах другая технология монтажа отопления. Ремонт здесь сложный только в том случае, если уложена керамическая плитка — придется разбивать, а не демонтировать.

Более подробно сравнительный анализ изложен в статьях:

• «Какие теплые полы лучше — водяные или электрические?»;
• «Теплый пол на балконе или лоджии своими руками».

Из этих же статей можно сделать обобщающий вывод: электрический теплый пол в деревянном доме можно использовать, или как дополнительный вид подогрева, что, по мнению редакции неэффективно, или для постоянного отопления небольшого по площади здания или его части. Например, балкона на втором этаже. В итоге остается вариант водяного обогрева пола.

Многие специалисты могут возразить: водяной «теплый пол» и деревянный дом несовместимы. Лаги и черновой деревянный настил просто не выдержат вес цементно-песчаного раствора, которым проводится заливка контура с теплоносителем. Отказ от стяжки убирает из напольного пирога накопитель тепла, в результате чего при прекращении отопления дом быстро выстуживается.

В принципе, они правы. Залить стяжку можно только в следующих случаях:

• черновой деревянный пол уложен по грунту;
• для лагов брался мощный брус размером 20 х 22 см и более;
• вместо дерева использована бетонная плита перекрытия.

Во всех остальных случаях нужно искать другие способы монтажа водяного теплого пола в частном доме. И они есть — настильные системы обогрева, выполненные «сухим» способом. В их основе лежат металлические пластины из оцинкованной стали или алюминия. Их крылья выполняют функцию стяжки: аккумулируют и рассеивают тепло. Трубы укладываются в специальные канавки в виде перевернутой греческой буквы омега Ohm (вид с торца).

Греющий контур по такой технологии может быть уложен:

• на лаги в просветы между половыми досками;
• в полистирольную плиту с бобышками;
• в специальные наборы из реек — продаются в строительных магазинах.

Кроме этого, основа для всей конструкции может быть изготовлена самостоятельно: в пенопласте специальным аппаратом выжигаются канавки под трубы. Кстати, это единственный вариант обустройства водяного «теплого пола», когда контур можно уложить «улиткой».

У каждого способа есть свои сильные и слабые стороны. Общее:

• малый вес;
• отсутствие «мокрых» процессов;
• высокая эффективность;
• универсальность — можно укладывать в любом помещении (спальня, гостиная, кухня, ванная комната), под любое напольное покрытие (керамогранит, кафель ламинат, линолеум и т.д).

В этом случае половой пирог выглядит так:

• черновой пол;
• теплоизоляционный материал;
• рассеивающие пластины;
• контур с циркулирующей жидкостью;
• финишное напольное покрытие.

Изучим более подробно инструкцию по сухому способу монтажа водяного «теплого пола». Для тех, кто решил воспользоваться стяжкой, отсылаем к работе «Теплый водяной пол под ламинат», где можно получить ответы на все возникающие вопросы — технологии полностью совпадают.

Достоинства укладки массивных досок с креплением скобами

«Работа» скоб при колебаниях влажности

Простая и чистая укладка, необходим только гидроизолирующий материал, подложка и скобы;

Высокая скорость монтажа (на 70% быстрее, чем традиционный настил на фанеру);

Экономия средств на материалы и работы по укладке;

Возможность укладки на полы с подогревом;

Пол не прикреплен жестко к основанию и адекватно реагирует на климатические колебания;

Высокая ремонтопригодность покрытия, локальная и масштабная.

Хотелось бы сразу развеять миф о том, что натуральное дерево плохо проводит тепло или же не проводит тепло вовсе. Это не так. Мы проверили это на практике. В помещении на теплый пол была уложена массивная доска и плитка. При помощи тепловизора мы посмотрели на поверхность и вот, что обнаружили. При подаче тепла в подогреве пола до 29.7C поверхность дерева, то есть массивной доски, нагревается до 27C — это оптимальная температура для массива и для благоприятной температуры воздуха в помещении.

Так, можно смело сказать, что дерево отлично проводит тепло, следовательно с этой проблемой мы разобрались.

Обратимся к другой проблеме, которую часто обсуждают на форумах: из-за перепадов влажности и температур натуральное дерево нестабильно ведет себя на теплом полу.

Любое натуральное дерево реагирует на перепады влажности и температур, вопрос только в том, как это дерево уложить — по какой технологии.

Вообще, существует много технологий укладки паркета и массивной доски на теплый пол. Но, мы сразу исключаем укладку массива на фанеру.

1. Фанера — неэкологичный продукт, при нагреве выделает формальдегиды;

2. Какой смысл в фанере, если вы покупаете массив для укладки на пол, а со слоем фанеры у вас получится не массив, а паркетная доска. В чем тогда смысл массива?

Хотим заметить, что в странах Европы на фанеру не укладывают ни паркет, ни массивную доску, ни паркетную доску.

Паркет и массивная доска укладывается сразу на стяжку. В том числе и на пол с подогревом.

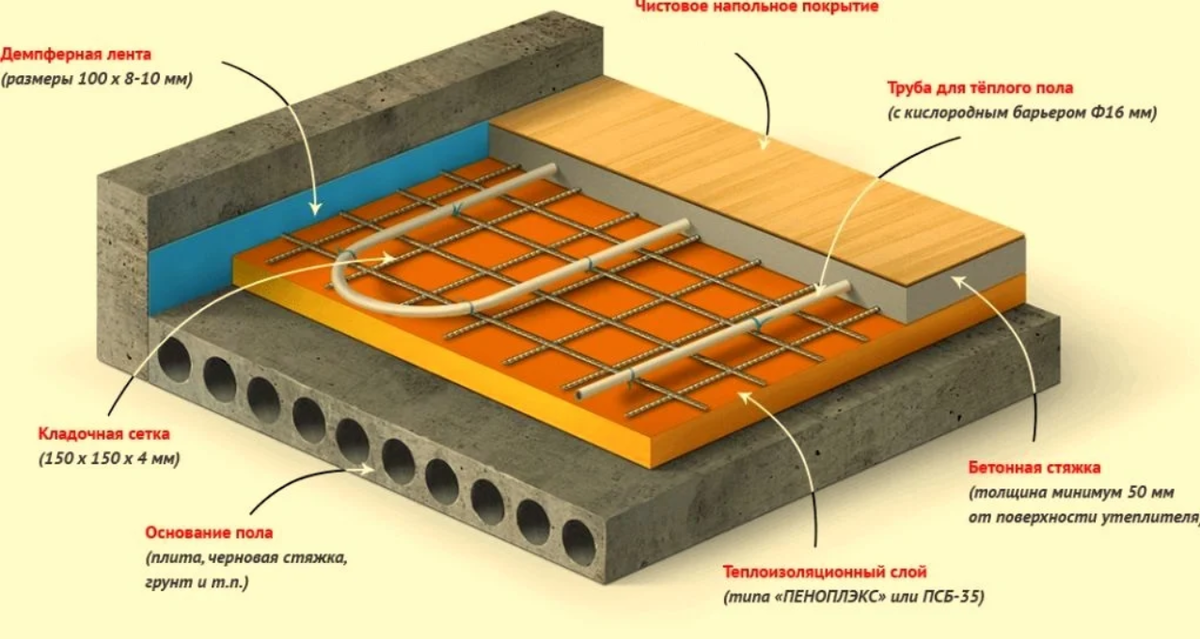

Схемы укладки водяного теплого пола

Наиболее распространенные схемы укладки водяного пола – улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Теплый пол водяной своими руками схема

Важно!

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая – планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

• 10 м при шаге 10 см;
• 6,75 м при шаге 15 см.

Заключение

Дачный дом можно строить до бесконечности. Стройку нельзя закончить, её можно только прекратить. Система отопления модернизируется параллельно с прогрессом техники. Сейчас тёплый пол закладывают уже при строительстве дома. Наиболее выгоден водяной пол, более комфортный - инфракрасный. Пол с электронагревателями дороже в эксплуатации. В любом случае нельзя забывать о технике безопасности. Работы должны выполнять или хотя бы контролировать профессионалы-специалисты.
