Использование теплого водяного пола от газового котла в доме: плюсы и минусы

Очередность подключения

Ниже приводится последовательность выполнения работ:

• Выбор подходящего места. Обычно для этих целей отводится отдельное помещение, в котором собираются все трубы от коллектора и прочие жизненно важные системы дома.
• Заводим возвратную и подающую трубы в коллектор. Первая будет осуществлять прием холодной воды и направлять в последующем ее обратно в котел на прогрев, а вторая подавать нагретую жидкость в конструкцию водяного пола.
• Соединяем трубу котла с вентилем, используя соответствующий фитинг, далее подключаем к этому же вентилю вход коллектора.

Как и в варианте подключения труб к коллектору потребуется установить на вход и выход запорные краны и регуляторы температуры для обеспечения контроля и перекрытия их в случае необходимости.

В заключение остается выполнить тестирование получившейся отопительной системы.

Важной особенностью при подключении теплого пола к отопительному оборудованию является обеспечение требуемой просушки получившейся стяжки. Заканчивать все работы необходимо только после того, как осуществите проверку отопления

Убедившись в надежном функционировании, приступайте к укладке напольного покрытия и проводите финальную уборку. Невыполнение этих простых советов может привести к затоплению помещения!

В помощь домашним умельцам – все схемы подключений котла к системам отопления должны быть указаны в технической документации на изделие. Для того чтобы качественно произвести все работы необходимо внимательно изучить все приложенные документы и учесть описанные рекомендации.

В видео рассказывается о тонкостях работы и подключения теплого водяного пола:

Как вам статья?

Мне нравитсяНе нравится1

Как рассчитать мощность котла

Для того, чтобы найти подходящий котел по мощности, нужно произвести расчеты теплопотерь. Для расчетов обычно принимают 2 кВт мощности котла на 10 м2 площади помещения высотой 2.5 м.

Газовый котел для «теплых полов»

Почему именно газовый котел нужно применять для обеспечения отопления «теплый пол»? Для этого есть несколько причин:

• Газ является доступным топливом.
• Газовые котлы очень удобны в эксплуатации.
• Возможность использования газовых котлов в квартире.

Но самая главная причина кроется в особенностях конструкции конденсационного газового котла. Чтобы стало понятно о чем идет речь, давайте рассмотрим 2 основных вида газовых котлов:

• Конвекционный газовый котел – это котел традиционной модели. В его состав входит один теплообменник. Нагрев происходит за счет выделения тепла при сгорании газа. Такой котел удобен, практичен, а также имеет невысокую цену.
• Конденсационный котел – это тот же конвекционный котел, только модернизированный. То есть он обладает всеми теми же качествами, но вдобавок имеет свои преимущества.

За счет дополнительного теплообменника (экономайзера) происходит дополнительный нагрев теплоносителя. Экономайзер располагается практически на выходе продуктов сгорания из котла. Нагрев происходит за счет скрытой энергии водяного пара, который присутствует в дымовых газах. Пар конденсируется на стенках теплообменника, тем самым передает свою энергию теплоносителю.

Таким образом, конденсационный котел имеет коэффициент полезного действия (КПД) на 15% больше, чем конвекционный.

Внимание! Чтобы процесс конденсации водяного пара на стенках теплообменника происходил интенсивнее, нужно, чтобы вода в теплообменнике была как можно холоднее. Оптимальная температура не выше 400С

Процесс конденсации и «теплый пол»

По инструкции, холодную воду нельзя подавать в работающий котел – это может пагубно отразиться на долговечности теплообменника, но это правило применимо только к конвекционным котлам. В случае с конденсационным котлом температурного перекоса не будет, так как холодная вода предварительно нагреется в экономайзере до оптимальной температуры. В основной теплообменник уже придет нагретая вода.

Если в конденсационный котел будет подаваться недостаточно остуженная вода, то он просто-напросто потеряет все свои преимущества, ведь пар не будет конденсироваться, а значит и не произойдет нагрев теплоносителя. Поэтому воду в обратной линии нужно как можно сильнее остудить. В этом нам и помогут теплые полы.

Методика расчёта водяного пола

Длина контура должна быть не более 100 м

При расчёте водяного пола учитывают следующие факторы:

• общая длина контура должна быть ограничена длиной 100 м. При увеличении этого показателя давление воды в трубах не будет достигать нормативного уровня;
• соседние контуры не должны отличаться длиной более 15 м;
• расстояние между рядами труб должно составлять 150 мм;
• при уменьшении междурядного расстояния до 100 мм придётся укладывать на 1 м 2 площади на 10 м труб больше.

Если вы чувствуете, что ваш опыт в проведении сантехнических работ недостаточен, то лучше вызвать профессионалов и всю ответственность за качество монтажа тёплого водяного пола переложить на них.

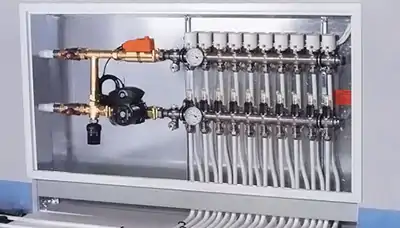

Схема коллектора

Шкаф должен располагаться в помещении, пространство которого обеспечивает свободный доступ для подающих и обратных труб. К концам этих элементов присоединяются боковые выходы коллектора на подачу отопительной жидкости и ее получение. Нелишним будет перед выполнением последнего пункта установить защитные запорные вентили и регуляторы температуры в системе.

Для упрощения всей этой процедуры многие изготовители стали выпускать готовые коллекторные комплекты. включающие в свой состав не только описанные выше элементы, но и запорные краны на все выводы труб теплых полов и радиаторов, предусматривающих отключение некоторых контуров системы, когда основная ее часть остается включенной.

Вентили, концы труб и коллектор соединяются при помощи компрессионных переходников – фитингов, имеющих абсолютно разные входные и выходные размеры в зависимости от предпочтений потребителя. Нередко выводные трубы теплого пола соединяются с коллектором посредством соединителей, включающих в свой состав опорную втулку, кольцо с зажимом и латунную гайку. Самое простое подключение состоит из простых зажимов с запирающими вентилями. Трубы подачи и обратного получения присоединяются к коллектору, а он, в свою очередь, прикрепляется к выводам теплоносителей пола.

Названная схема является наиболее простой и не сможет полностью обеспечить надлежащий контроль над всей отопительной системой, поскольку она полностью зависит от типа котла (единственное – запорный вентиль можно немного прикрыть, чтобы слегка уменьшить подачу отопительной массы).

Как выбрать котел

Несмотря на все преимущества теплых полов, есть необходимость основательно подойти к выбору источника тепла. Делая упор на стоимость оборудования, потребитель в будущем может начать переплачивать, не изучив тщательно особенности конструкции и характеристики элементов. Как мы писали ранее, оптимально использование теплых водяных полов от газового котла.

Для монтажа в квартире выбор стоит сделать в пользу настенных приборов. Эти котлы имеют небольшие габариты и аккуратно впишутся в небольшое помещение. Согласно нормативам, необходимо выдерживать противопожарные разрывы:

• высота установки газового котла от пола должна составлять от 0,8 до 1,2 метра;
• расстояние от дымоходной трубы до котла – 2 диаметра трубы дымохода;
• от стены под газовым котлом минимум 0,1м;
• от противоположной стены крепления – 0,4м.

При наличии достаточных площадей в доме, выбор лучше сделать в пользу напольного газового котла. Основное преимущество – возможность установки прибора высокой мощности. Основной недостаток – необходимость оборудования отдельного помещения. При небольших площадях дома или квартиры, установить подвесной нагреватель целесообразнее.

По способу получения воздуха для горения газа выделяют атмосферные и турбированные котлы.

При выборе так же необходимо определиться с количеством источников для подогрева. Для отопления только теплого пола, выбор стоит сделать в пользу одноконтурных газовых котлов. Если есть необходимость нагрева еще и системы водоснабжения, то существуют двухконтурные элементы. Стоит заметить, что для обогрева исключительно теплых полов установок не существует, но производителями предусмотрены газовые котлы с функцией “теплый пол”.

Еще одной особенностью теплого водяного пола от газового котла является отсутствие возможности подключения напрямую. Связано это с рабочим режимом теплообменника. Для нормальной работы агрегата температура теплоносителя должна составлять 80-90 С, а так как нам необходим низкотемпературный газовый котел, то стоит использовать коллектор с автоматикой для получения нужного результата. Так же образующийся конденсат в низкотемпературном газовом котле для теплого пола используют для образования дополнительной энергии. Эта модернизация и лежит в основе этой системы для получения увеличенного КПД.

В целях безопасности подбирается расширительный бак. Он необходим для компенсации увеличенного в объеме теплоносителя при нагреве. Начальное давление рассчитывается при помощи онлайн программ. Для эффективной работы необходима его настройка квалифицированным мастером.

Одноконтурный

Для отопления помещения и исправной работы теплых одноконтурных полов с газовыми котлами нет необходимости в установки дополнительного оборудования. Это поможет сэкономить средства и не загромождать помещения. Для подогрева воды, в систему так же устанавливается бойлер.

Конструкция агрегата чаще всего содержит следующие элементы:

1. Корпус газового котла – объединяет всю конструкцию обогрева.
2. Теплообменник. Устройство, соединенное с трубами подачи и обратки. Необходим для нагрева теплоносителя.
3. Камера сгорания. Часть котла, в которой происходит горение газа и нагрев теплообменника.
4. Газовая горелка.
5. Вспомогательное оборудование. Патрубки для подключения котла к системе.
6. Автоматика. Запрограммированная система, координирующая работу всех элементов.

Двухконтурный

Двухконтурным газовым котлом называют агрегат, который используют для нагрева воды в системе водоснабжения, а так же теплоносителя при обогреве дома. Сама по себе конструкция схожа с одноконтурным. В зависимости от типа установки, существуют элементы с двумя теплообменниками и битермическим элементом.

При установке двух теплообменников вода, используемая в водоснабжении, нагревается посредством передачи части тепла от первого ко второму. Нагрев системы происходит за счет горения пламени.

В котлах с битермическим теплообменником вода и теплоноситель циркулируют в трубе разделенной внутри еще одной трубой. Нагрев происходит за счет прямого горения.

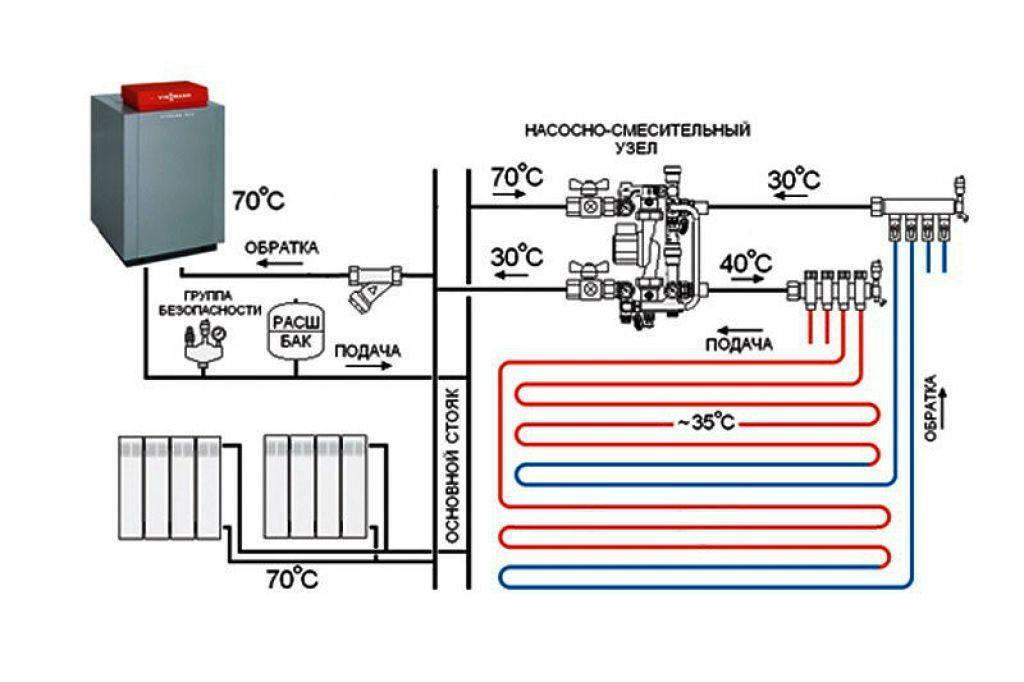

Используются различные схемы теплого пола с двухконтурным газовым котлом. Одна из самых распространенных и простых – при которой теплоноситель движется от котла к коллектору, затем распределяется по помещениям и возвращается обратно. Движение осуществляется посредством циркуляционного насоса. Нагретая для бытовых нужд вода, поступающая на смесители, ограничивается интенсивностью расхода.

Для чего нужны две стяжки и как их делают

Для монтажа системы водяного тёплого пола делают две маячных стяжки – снизу черновая, которая служит основой для укладки, а сверху чистовая, которая перекрывает контур и на неё стелют облицовку (плитку, линолеум, ламинат, ковролин).

Т-образные маячные профили

В том случае, если стяжку заливают по бетонным перекрытиям, на одном из верхних этажей многоэтажного дома, то вопрос о подсыпке отпадает автоматически – снизу не будут пробиваться холодные потоки. Но если заливку придётся делать на первом этаже над подвалом, либо непосредственно на грунте, то инструкция здесь меняется коренным образом – понадобится теплоизоляция.

Пример схемы укладки маячной стяжки с учётом слоёв

Не знаю почему, но большая часть строительно-ремонтной братии упускают одну очень важную деталь при заливке стяжки – это гидроизоляционная плёнка под песочной подушкой. Если песок насыпать прямо на грунт, то его влажность станет идентичной, значит, теплопроводность получится чуть ли не идеальной, но в холодное время года такая подушка сыграет роль холодильника. Следовательно, на грунт сначала засыпают очень тонкий слой песка порядка 10-30 мм, чтобы нивелировать плоскость и застилают геотекстиль или плотный полиэтилен с заворотом на стены на пару сантиметров выше нулевого цикла. Лишнее отрезают после застывания бетона.

Установка маяков по керамзитовой подушке

А вот поверх гидроизоляции засыпают подушку 4-5 см высотой и на неё можно застелить ещё один слой плёнки, хотя это не обязательно. Теперь нужна подушка из щебня, но лучше из керамзита средней или крупной фракции толщиной не менее 60-70 мм, хотя по грунту можно даже и полметра. Керамзит выравнивают  и устанавливают на него Т-образные маяки, как на первых двух фотографиях этого раздела. Заливать бетон можно не раньше, чем на следующий день, чтобы не сбить правилом ещё плохо приклеенные профили.

Примечание. В данном случае я говорил «бетон», а не цементно-песочный раствор и это неспроста. Для основы лучше всего делать стяжку из бетона марки М200 или М250 (класс прочности В15 или В20 соответственно).

Вторую стяжку уже из цементно-песочного раствора, заливают по маякам поверх отопительного контура, где высота слоя от нижней стяжки при 16-миллиметровой трубе из металлопласта будет 60-100 мм. Этот параметр по большей степени зависит от чистового покрытия, например, если это керамическая плитка, то достаточно 60-70 мм, для ламината хватит 70-80 мм, а вот для мягких покрытий лучше задействовать оставшийся диапазон. Для верхнего слоя цементно-песочного раствора обязательно требуется пластификатор – количество жидкости указывается производителем на упаковке. Такой состав компенсирует тепловое расширение цементного камня.

Важно! Нулевой цикл чистового пола следует отметить ещё до заливки черновой стяжки. Так вы сможете регулировать толщину слоёв

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой

Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов

Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ? трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца

ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

• полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
• равномерный прогрев поверхности комнаты во всех её зонах;
• циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
• исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
• возможность регулирования расхода электроэнергии;
• является самостоятельной системой обогрева комнат.

Минусы:

• цена работ по установке такой системы обогрева достаточно высока;
• исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
• формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

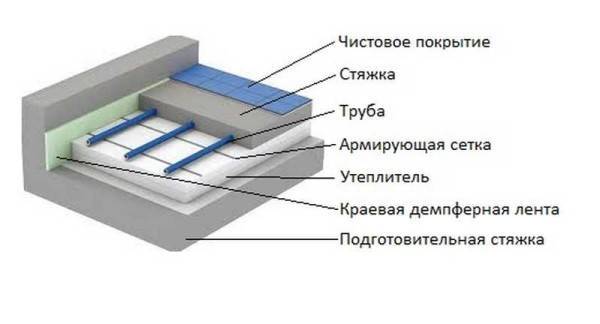

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Опрессовка системы водяного пола

После подключения всех трубопроводов к котлу отопления проверяют герметичность соединений. Для этого сначала осуществляют визуальный контроль, а затем проводят опрессовку напольных труб. Давление для этого процесса должно превышать номинальное не менее чем в 1,5 раза. Трубопроводы водяного тёплого пола находятся под напором до 40Мпа, следовательно, опрессовывать систему следует при 60Мпа. Для этого в проверяемый контур закачивают жидкость или воздух, предварительно перекрыв вентили, установленные на гребёнках. Допускается падение давления не более 20кПа за два часа. Водяной пол, подключенный к системе отопления с учетом всех правил и требований, будет надёжно и эффективно функционировать, обеспечивая тепло и уют в доме.

Материалы для теплого водяного пола

Котлы для теплого пола

Подключение водяного теплого пола к котлу

Последняя редакция: 07.02.2017

• 4223 просмотра
• 0 комментариев

В настоящий момент все большую популярность набирает самостоятельное строительство и обустройство домашнего интерьера. Комфорт, тепло и уют в любом доме являются залогом крепкого здоровья близких людей и их регулярных улыбок. Для обеспечения всех этих пунктов хозяину любого жилья в первую очередь потребуется предусмотреть надежное и качественное отопление. Справившись с установкой радиаторов на стенах и закончив обустройство напольного обогрева, необходимо выполнить правильное подключение водяного теплого пола к котлу.

Названный тип пола взят за основу неспроста. За счет относительно невысокой стоимости всех расходных материалов он является самым бюджетным и доступным видом обогрева помещений с повышенным содержанием влаги, поэтому часто используется для отопления ванных комнат, кухни и прихожих.

Собравшись проводить подключение, условимся на том, что теплый пол полностью закончен и подключен к коллектору. Расположение последнего всегда остается на усмотрение хозяина жилья и может размещаться в абсолютно любом удобном для вас месте, где не будет мешать и вызывать любопытство у детишек, однако некоторые рекомендации стоит учесть.

Подходящее помещение для котла

Согласно нормам, нагревательное оборудование на газообразном топливе необходимо устанавливать в автономное помещение, имеющее вентиляцию и дымоход. Размер помещения для напольных приспособлений необходимо выбирать из расчета 4 кв. м площади при мощности оборудования до 30 кВт. Оно так же должно иметь объем не менее 8 м3.

При отсутствии свободных площадей, существуют газовые котлы, монтируемые на стену и имеющие относительно небольшие габариты. Эффективность работы обеспечит правильный расчет мощности. Настенные элементы допускается устанавливать в любом помещении, которое имеет вытяжную шахту и оборудованный дымоход.
