Какой терморегулятор для теплого пола лучше?

Настройка терморегулятора

Все действия по настройке терморегулятора прописаны в руководстве по эксплуатацию. Если модель не программируемая, то нужно просто переключателем задать требуемый уровень нагрева.

Настройка программируемого термостата сложнее, требует соблюдения некой последовательности:

1. Устанавливается день недели и текущее время.
2. Проверяется, какой температурный датчик включён. Обычно это датчик пола, но если их несколько, то рекомендовано включить оба.
3. Выбирается в «меню»: «Утро», «Ночь», «Дома», «Вне дома». Настраивается время и температура, затем заданные показатели подтверждаются.

Можно запрограммировать регулятор так, что тёплый пол будет днём греть, а ночью отключаться.

Понятно, что эффективная работа тёплого пола без терморегулятора не возможна. А какую модель выбрать решать вам. Однако следует учитывать характеристики тёплого пола, чтобы не приобретать навороченную дорогую модель для системы обогрева, которая качественно будет работать с простым устройством.

Как выбрать комнатный терморегулятор и на что обратить внимание при его выборе

Назначение и принцип работы

Главная задача терморегулятора – контроль работы системы теплый пол.

Принцип работы зависит от вида теплого пола:

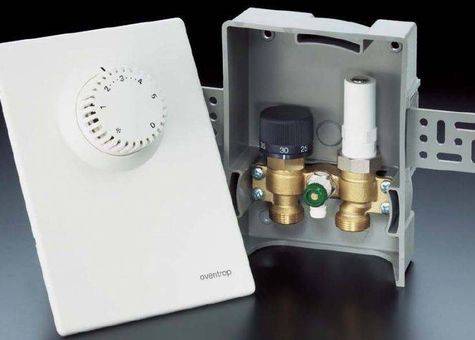

Для водяного пола – уменьшение или увеличение объема горячего теплоносителя, поступающего из системы отопления. Практически – это вентиль (термосмесительный клапан), которым увеличиваются и уменьшаются потоки горячего и охлажденного теплоносителя в контуре.

Для электрического – включение и отключение нагревательных элементов либо уменьшение или увеличение проходящего через них электротока.

Прибор обеспечивает комфортные условия для жизнедеятельности, экономичный расход топлива или электроэнергии. Терморегулятор работает в тандеме с термодатчиком, от которого поступает информация.

В зависимости от вида отопления, устройства могут регулировать следующие параметры:

• Температуру пола. Датчики устанавливаются рядом с отопительным контуром и показывают степень нагрева финишного полового покрытия. Применяются в небольших по длине контурах и маломощных системах, используемых в качестве дополнительного источника тепла совместно с батареями.
• Температура воздуха. Датчики для этих видов монтируются непосредственно в корпусе. Используются на мощных системах в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают эксплуатацию системы нерентабельной
• Комбинированные. Самый совершенный вид терморегуляторов. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. При желании управление может производиться на основании показаний только одного из установленных в помещении датчиков.

Особенности подключения термодатчиков

Все корпуса термодатчиков производители делают с учетом особенностей монтажа, как электрический выключатель накладной или встраиваемый в стену. Есть конструкции для внутренней проводки, которые монтируются с заглублением в стену, и накладной регулятор для наружной проводки.

Независимо от модели терморегулятора, к ним подключаются одинаковые по элементам схемы:

• электрическая сеть 220 В;
• термодатчики;
• греющий кабель или пленка;
• заземление.

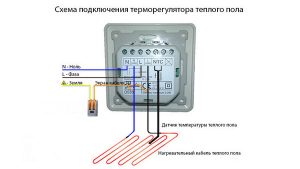

Схема подключения терморегулятораМаркировка контактов терморегулятора

Обязательно нужно руководствоваться инструкциями, если не понятно – пригласить специалиста. При неправильном подключении дорогие сенсорные терморегуляторы могут выйти из строя.

Как выбрать терморегулятор и какие ошибки могут быть?

Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
Самая частая ошибка – когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R

Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
Следует обратить внимание – на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

Р=U*I,  ВтРUI

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Виды терморегуляторов

Без терморегулятора невозможно отрегулировать температуру нагрева помещения.

Классификация терморегуляторов для теплого пола:

1. Современный программируемый термостат для теплого пола способен контролировать заданные параметры температуры и выполнять набор программ. Например, включение и выключение в определенное время (к приходу хозяев с работы), экономичный обогрев ночью и во время отсутствия жильцов.
2. Электронно-цифровой датчик поддерживает заданную температуру в помещении, управляется при помощи сенсорного экрана или кнопок на корпусе.
3. Электронно-механический выполнен по принципу регулятора в утюге. С помощью колесика устанавливается заданная температура, которая поддерживается при включенной системе.

Датчик можно установить внутри помещения или снаружи

Термодатчик для теплого пола может монтироваться внутри помещения или снаружи. Нельзя устанавливать в комнатах с повышенной влажностью.

Если теплый пол используется, как основной отопительный прибор, то лучше выбирать термостаты, которые регулируют степень нагрева воздуха в помещении.

Но если на полу уложено покрытие, которое боится перегрева, тогда нужно использовать датчик нагрева пола.

Для системы обогрева, которая используется, как основная, лучше всего применять устройства с возможностью подключения двух датчиков.

Правила выбора и рекомендации

Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом

В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.

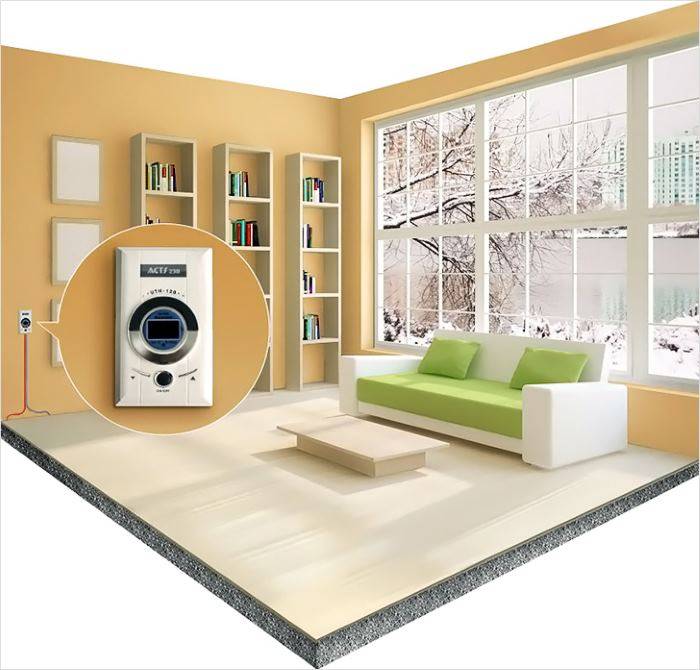

Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

Схема подключение теплого пола

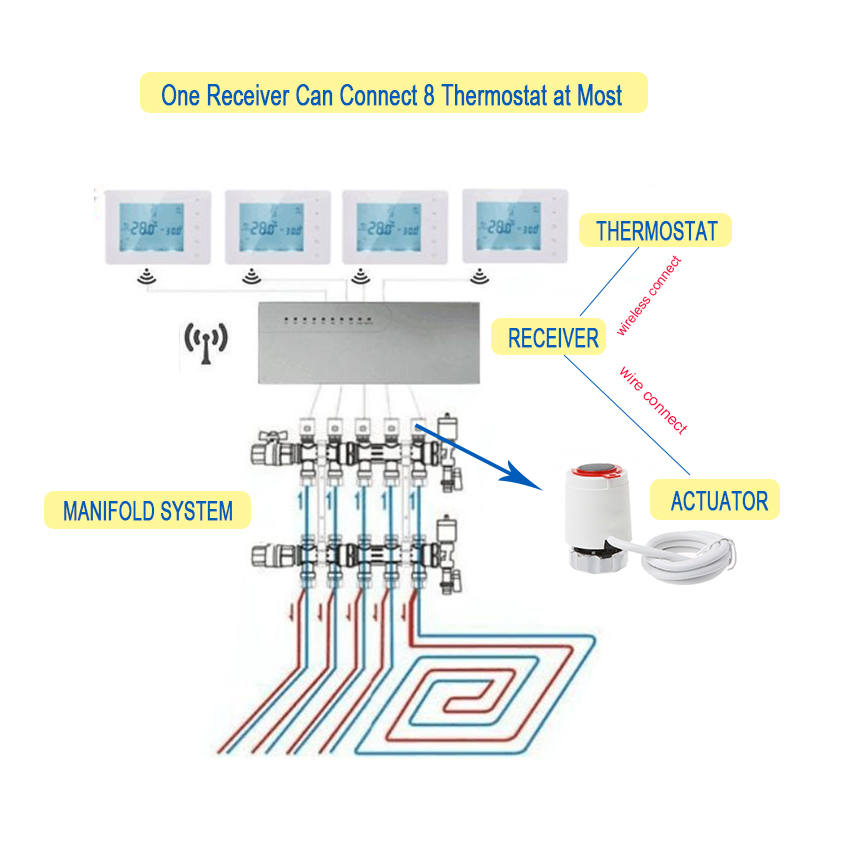

Контроллер-концентратор Beok CCT-10 на 8 каналов.

Это прибор из магазина на AliExpress Shanghai Beok Controls.

Стоит 2720р.

Есть также в ассортименте магазина подобный концентратор, но с возможностью подключить радио-терморегуляторы.

Модели-близнецы: MincoHome Discount Store, Vancoo Electric Store и в магазине Guangdong Store.

Паспорт на Яндекс диске CCT-10 Hub Controller.pdf.

Изучим в паспорте схемы соединений.

Не совсем понятно – подойдет ли для терморегуляторов, которые выдают 220В. Но цена – дешевле чем сделать самому – стимулирует эксперименты.

PS. Это устройство в итоге я и заказал для своей задачи. Обзор и тестирование в статье: Тестирование контроллера теплых полов Beok CCT-10.

Подключение и монтаж пола

Для подключения любого из вышеописанных терморегуляторов необходимо:

1. Подобрать место для установки управляющего устройства.
2. К этой точке подвести проводку от розетки.
3. Установить на полу датчик температуры с прокладкой от него кабеля до термостата.
4. Подсоединить все электропровода в соответствие со схемой подключения из инструкции системы напольного отопления.
5. Проверить работоспособность ТП и закрыть его стяжкой или финишем.

Прокладка проводов производится с использованием гофрированных трубок. Температурный сенсор должен располагаться между нагревательных элементов и на расстоянии от стены минимум 0,5 метра. А сам регулятор следует размещать подальше от окон и таи, где он не будет закрыт створкой межкомнатной двери.

Подключение терморегулятора

Лучшие терморегуляторы для аквариума

Для поддержания комфортного климата в аквариуме с рыбками также широко используются специальные нагревательные системы с терморегулятором. После заданного диапазона допустимых показателей контроллер будет своевременно отключать прогрев, потом включать. Это может быть механический, электронный или инфракрасный терморегулятор, различаются они по точности регулировки, сроку службы, способу управления. После тестирований, экспертных оценок были выявлены лучшие предложения на рынке.

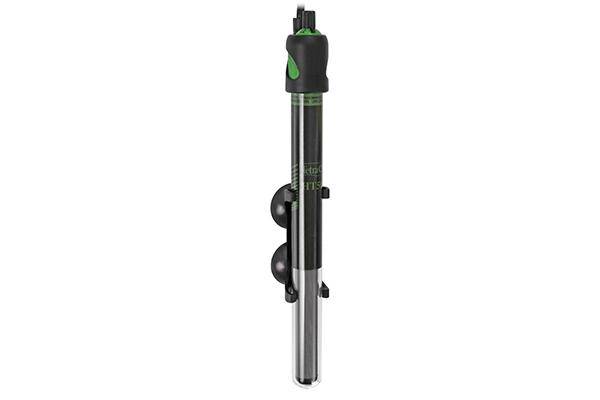

Tetra “HT 50”

Этот термостат работает с мощностью 50 Вт, подходит для емкостей объемом от 25 до 60 л. Отличными данными обладает корпус из теплостойкого сверхпрочного стекла Bоrosilikat, он защищен от проникновения влаги, перегрева. Рабочий температурный диапазон составляет 19-30 °С, при этом погрешность не превышает 0.5 °C. Для удобства управления предусмотрена световая индикация. Нагревательный элемент выполнен из керамики, двойная система гарантирует равномерное распределение тепла.

Достоинства

• Качество сборки;
• Соответствие сертификатам качества TUV/GS, CE;
• Гарантийная служба;
• Надежность крепления;
• Высокая безопасность;
• Понятные показания нагревательной системы.

Недостатки

Цена.

Обогреватель быстро доводит воду в аквариуме до нужной температуры, а после этого отключается. Погрешность при этом минимальна, это подтверждают тестирования специалистов. Производитель пользуется доверием, недостатков пользователями не отмечается. Разве что цена несколько выше, чем у аналогичных приборов, но она оправдана надежностью и долгим сроком эксплуатации.

Xilong AT – 700

Такой нагревательный прибор с термостатом в конструкции разработан для аквариумов любых типов объемом до 300 л. Владелец может устанавливать рабочий диапазон от 17 до 35 °C, защищая домашних питомцев от перепадов температуры. Для надежного крепления производитель прилагает 2 присоски в комплекте. Корпус на 100% водонепроницаемый, герметичный. Максимальная мощность составляет 300 Вт. Чаще такой прибор устанавливают вертикальным способом.

Достоинства

• Компактность;
• Защита от воды;
• Простая установка;
• Легкочитаемый индикатор;
• Универсальность;
• Минимальное потребление энергии.

Недостатки

Китайское производство.

Пользователи активно применяют такое устройство для пресноводных, морских типов аквариумов. Рекомендовано устанавливать Xilong AT – 700 в месте с постоянной наибольшей циркуляцией воды, чтобы равномерно ее прогревать.

Контроллер для управления водяным теплым полом Tech L-5.

Tech L-5 – это очень интересный прибор.

Стоит 5238р.

Предназначен для управления термостатическими приводами клапанов с помощью проводки, для сбора и обработки информации, полученной от компонентов сиcтемы, а также для передачи им управляющих команд.

Это самая простая модель с урезанным функционалом и существуют более сложные устройства: с радиотермостатами, WiFi, облачным сервисом и пошло поехало.

Позволяет контролировать температуру в восьми различных отопительных зонах.

Возможность управления 22 термостатических сервоприводов с помощью 8 комнатных регуляторов:

– 3 комнатных регулятора дают возможность обслуживать до 12 сервоприводов;

– 5 комнатных регулятора дают возможность обслуживать до 10 сервоприводов.

Один выход 230V на насос.

Выход сухой контакт для управления дополнительным нагревательным устройством.

Цена 5-6 тысяч за такое устройство не кажется большой.

Вот только входные сигналы для этого контроллера тоже должны быть контактами реле.

Красивый. Клеммы подключения скрыты. Мне не подойдет, поскольку требует только контакты реле. Очень жаль.

Установка терморегулятора: пошаговая инструкция

Хотя обычно установка терморегулятора не вызывает каких-либо сложностей, стоит знать, как осуществить ее правильно, чтобы температура определялась верно.

В первую очередь нужно подобрать место для установки этого прибора

Это важно и для удобства пользования, и для правильно его работы. Нужно учесть такие моменты:

• располагать терморегулятор нужно рядом с розеткой;
• планируете располагать прибор у двери? Нужно устанавливать его с левой стороны, если она открывается вправо, и наоборот;
• нельзя устанавливать терморегулятор у окна – это может повлиять на правильное отображение температуры;
• оптимальной высотой размещения прибора на стене считается 1-1,5 м.

Важно учитывать рекомендации по установке терморегулятора, чтобы он правильно работал и отображал реальную температуру пола

Далее рассмотрим пошаговую инструкцию по установке терморегулятора на примере модели Devireg 535.

Самостоятельно подключить терморегулятор к теплому полу несложно, если следовать инструкции выше.

Изображение	Последовательность действий
Шаг 1	В комплект, помимо самого терморегулятора и инструкции к нему, входит датчик температуры теплого пола.

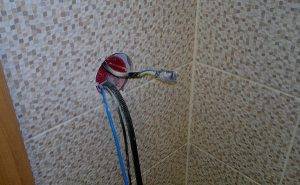

Шаг 2	Чтобы подключить теплый пол к терморегулятору, стоит воспользоваться стандартной монтажной схемой. Она всегда остается на виду потому, что производители обычно изображают схему подключения на задней стороне терморегулятора или рядом с клеммами.
Шаг 3	Перед подключением терморегулятора был подключен теплый пол. Концы нагревательного кабеля были предварительно выведены в подрозетник, а, кроме него, туда подведены трехжильный питающий кабель и гофрированная трубка.
Шаг 4	Очень важный этап – отключение электричества в месте установки. Если вы не уверены, что обесточили место подключения, проверьте наличие напряжения индикаторной отверткой.
Шаг 5	Теперь можно приступать к монтажу терморегулятора. В первую очередь устанавливается выносной датчик температуры теплого пола. Для этого в подрозетнике нужно отрезать гофрированную трубку – второй ее конец располагается возле нагревательных матов.
Шаг 6	Датчик температуры располагается в «гофре», как показано на изображении, и проталкивается до упора. Нужно убедиться, что он попал в нужное место.
Шаг 7	Далее нужно отрезать и снять изоляцию с проводов, которые идут от нагревательного кабеля. Достаточно 6-8 см.
Шаг 8	Для большего удобства можно скрутить жилы экрана. Затем, используя клеммник, экраны нагревательного кабеля нужно соединить с желто-зеленым проводом – это защитный нуль питающего кабеля. Затем соединение «прячется» в подрозетник – оно будет находиться позади терморегулятора.
Шаг 9	Можно приступать к подготовке терморегулятора. Для этого прямую отвертку помещают в паз в нижней части передней панели, а затем надавить. Фиксатор щелкнет, передняя панель немного «вылезет» вперед, и вы сможете разобрать устройство.
Шаг 10	Можно переходить к подключению проводов к терморегулятору. Для этого нужно снять изоляцию с концов проводов, а затем зажать в нужных клеммах, следуя схеме установки.
Шаг 11	Провода нужно аккуратно подогнуть за терморегулятор, чтобы его получилось без труда установить в подрозетник.
Шаг 12	Фиксируем механизм терморегулятора, проверяя, ровно ли он расположен.
Шаг 13	Установка рамки.
Шаг 14	Установки лицевой панели. Нужно вставить ее на посадочное место и аккуратно надавить до щелчка.
Шаг 15	Можно включить электричество и проверить, как работает терморегулятор. Если экран загорелся, начала определяться температура, значит, вы все сделали правильно. Установка завершена.

Разновидности термостатов

При обустройстве обогреваемой напольной поверхности кроме выбора его типа, труб и финишной отделки многие сталкиваются с необходимостью купить терморегулятор для теплого пола. Какой лучше? Сегодня существует несколько разновидностей, обладающих своими характеристиками:

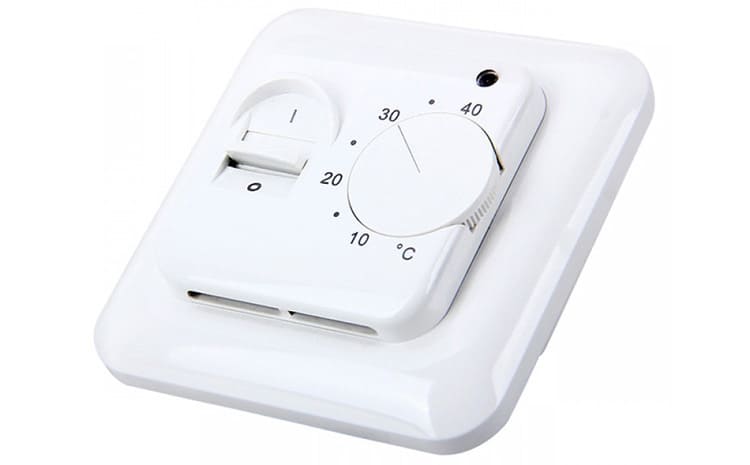

• Электронно-механические. Температуру можно изменять с помощью вращения специального круглого регулятора. Его главным преимуществами является легкость в использовании, отсутствие поломок и низкая стоимость;
• Электронные. Эти разновидности имеют дисплей, а регуляция температурного режима осуществляется при помощи специальных кнопок. Достаточно удобны с эксплуатации, относятся к среднему ценовому сегменту;
• Программируемые. Самые сложные и функциональные – это модели, которые имеют возможность запрограммировать определенный температурный режим. Эта функция позволяет подогревать пол утром и вечером в будние дни, а также снижать температуру днем, когда все на работе. Пользователь самостоятельно может выставлять любой необходимый режим. Эти устройства самые сложные, дорогостоящие и чаще выходят из строя.

Все термостаты могут иметь разные датчики контроля температурного режима (инфракрасные, простые, двойные), а также конфигурацию – встраиваемую в стену или накладную. Но для правильной и бесперебойной работы они требуют профессионального подключения. Доверить установку стоит только квалифицированным специалистам с большим опытом работы.

Терморегуляторы для теплого пола

Без терморегулятора контролировать и постоянно включать/выключать теплый пол придется собственноручно хозяину дома. Рассматриваемый прибор является обязательным элементом напольной отопительной системы, без подключения которого эксплуатировать ТП крайне не рекомендуется. Это допустимо, но небезопасно и неэкономично, а также усложняет присмотр за обогревом.

Терморегулятор позволяет контролировать работу теплого пола

Установка термостата предусмотрена в схеме управления как водяного теплого пола, так и электрического. В первом случае он с помощью сервомеханизмов контролирует клапана на коллекторе, а во втором питание от электросети. В результате этого уменьшается либо увеличивается подача воды (электроэнергии) обогревателю под ногами и отдача тепла уже от него комнате.

Также в задачу терморегулятора входит защита напольного покрытие от перегрева. При правильной настройке он не допустит слишком сильный нагрев и порчу финиша на полу. Например, ламинат и паркет нагревать быстро и до высоких температур нельзя. Без автоматического регулятора с температурным сенсором проконтролировать этот момент вручную сложно.

Особенности терморегуляторов

Разновидности термодатчиков для тёплого пола

Прежде чем отдать предпочтение конкретной модели, стоит разобраться с существующими разновидностями. От этого зависит принцип работы, стоимость и условия эксплуатации терморегулятора для тёплого пола.

Конструктивное исполнение термодатчика определяет режим его работы

Механический и электронный

Механические приборы не имеют электронных блоков. Провода, предназначенные для подключения тёплого пола, проходят напрямую через терморегулятор, что может доставить определённые неудобства при выполнении монтажных работ.

В качестве термодатчика в механическом устройстве выступает биметаллическая пластина, замыкающая и размыкающая контакты. Входящий в их состав концевой выключатель, используется для включения и отключения нагрева без возможности регулировки температуры. Изменение параметров осуществляется при помощи колёсика.

Механические термодатчики имеют сравнительно простое исполнение

Электронные устройства внешне могут быть похожи на механические, но работают от батареек. Конструкция предполагает наличие:

• контролирующей микросхемы;
• температурного датчика, который может быть внешним либо встроенным;
• электронного ключа, используемого для подачи или отключения электроэнергии;
• корпуса.

Для управления прибором может использоваться регулировочное колёсико, кнопки, сенсорный дисплей либо их комбинация. Некоторые модели позволяют регулировать температуру сразу в нескольких зонах. Это возможно благодаря независимому подключению к контролирующей микросхеме нескольких зон тёплого пола, изолированных друг от друга.

Электронные устройства обеспечивают более высокую точность регулирования

Программируемый и дистанционный

Программируемые терморегуляторы имеют расширенный функционал. С их помощью можно задать температуру напольного покрытия в зависимости от времени суток. Это позволяет оптимизировать затраты на электроэнергию, что особенно актуально для домов, в которых никто постоянно не проживает. Стоимость программируемых устройств зависит от многих факторов, включая качественные характеристики дисплея и количество контролируемых параметров.

Задается не только температура, но и время

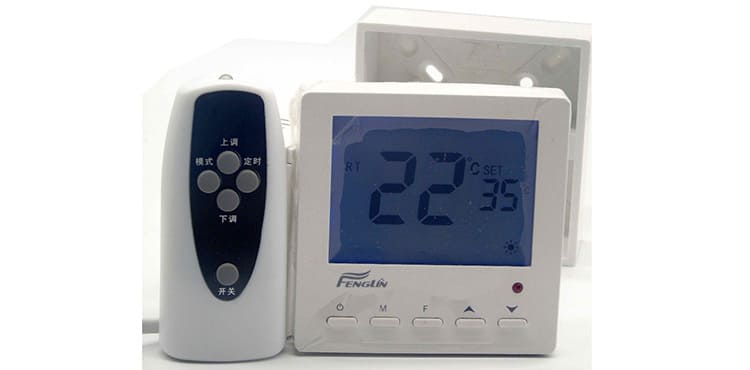

Устройства с дистанционным управлением состоят из двух блоков: основного и мобильного. Основной блок связан с термодатчиками. Может располагаться в любом месте, что значительно упрощает выполнение монтажных работ. Мобильный связан с основным и может располагаться в свободном доступе. Для удобства многие производители используют приложения для смартфонов, с помощью которых можно регулировать настройки оборудования.

Изменить степень нагрева напольного покрытия можно с помощью пульта
