Как сделать токарный станок из дрели своими руками: Обзор + чертежи и Видео

Виды станков

Сам по себе токарный станок относится к специализированному оборудованию, которое может быть тяжелым и бытовым. Первые характеризуются большим размером, которые позволяют работать с деталями существенных габаритов. Такие приборы нужны больше в профессиональной деятельности и в дерево обработочной промышленности.

Для второго типа установок характерно выполнение мелких бытовых потребностей – выпилить и обработать ножки для табурета, или перегородки для перил. Для этого не требуется особая мощность устройства, как и его размер.

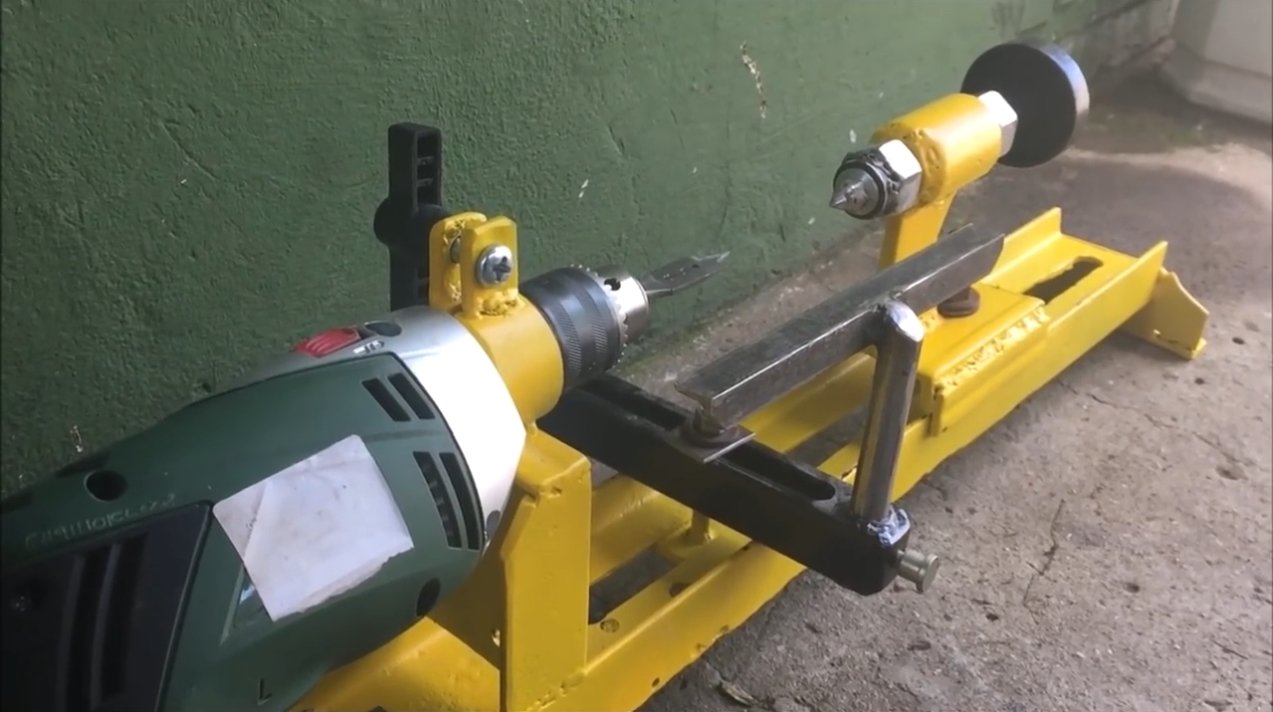

Возможно вы видели фото токарного станка из дрели – есть готовая платформа, к которой с одной стороны крепится дрель, а с другой зажимается деталь. Такую подставку можно купить в магазине, ведь использование дрели не является характерным только для народных рецептов.

Только ценник на такую платформу может доходить до десятка тысяч рублей, что само по себе не очень оправдано. Средним ценником на рынке будет половина названной суммы, что все равно многовато, с учетом сложности конструкции. Вот потому, создание такого станка своими руками и является совсем неплохой идеей.

Выбор

Как мы уже разобрали, самодельные токарные станки из дрели могут не сильно отличаться от серийных образцов, при этом помогут сэкономить деньги пользователям.

Для домашних потребностей такого будет вполне достаточно, при том, что материалы подобрать и сделать из них установку, тоже не займет много времени.

Более того, такой прибор может быть полезен даже при работе с металлическими заготовками, что придется по душе некоторым мастерам.

Устройство токарного станка

Вне зависимости от размера или предназначения, по своей сути токарные станки устроены одинаково, просто у них есть особенности, которые уже и зависят от области его применения. Для того чтобы разобраться, как сделать токарный станок своими руками, нам нужно рассмотреть это самое устройство поближе.

Многие со школьного курса труда могут помнить, что основа всего – станина. Именно на этой части и располагаются все детали для крепления и перемещения заготовки. Она является основой всей конструкции, и от нее зависит устойчивость и надежность всего станка.

Если токарный станок делается с упором на массивные детали, то к станине приделываются дополнительно ножки, чтоб была полноценная конструкция, обладающая устойчивостью.

1. Для бытовых потребностей будет достаточно настольного станка, который не требует дополнительной устойчивости, благодаря чему получается намного легче.

Дальше идет передняя бабка. Из двух основных деталей, которые отвечают за фиксацию заготовки, эта находится со стороны вращающего элемента.

Все чертежи токарного станка из дрели имеют в своей конструкции такую деталь. Она используется для центровки детали, которая будет обрабатываться, и ведет передачу движущего момента, который, в нашем случае, будет исходить от дрели. Если станок относится к тяжелым моделям, эта деталь будет приварена к станине, и регулироваться будет только высота.

Последней, но не менее важной деталью идет суппорт. Он необходим для работы с деталью и ее обработки

Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента

Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно

Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента. Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно.

Станок своими руками

Теперь, зная из чего состоит аппарат, у нас есть своеобразная пошаговая инструкция, показывающая, как сделать станок из дрели. Если говорить о самом процессе создания, то огромным плюсом станет наличие верстака у вас в гараже или сарае, который имеет ровную поверхность. Если это так, то можно пропустить пункт со станиной, ведь она уже готова.

Для того, чтоб прикрепить нашу дрель к станине, вам понадобится хомут, который будет удерживать инструмент, и струбцина.

Дальше нужно подумать об обратной стороне крепления – задней бабке

Очень важно разместить ее с тем же направлением, которое будет иметь дрель – их оси должны совпадать

Для этого конус, который крепиться на бабку, нужно центрировать одинаково с дрелью, и поможет в этом опять струбцина.

Следующий шаг необходим для использования дрели, как токарного станка. Если вы не планируете просто зачищать дерево наждачной бумагой, то вам обязательно нужен подручник. Его тоже нужно закрепить на станину, и дать возможность двигаться вдоль детали. Как вы видите, все детали для токарного станка спокойно можно либо найти, либо сделать самому, при этом сэкономив не мало денег.

Устройство токарного станка

Вне зависимости от размера, этот агрегат состоит из обязательного набора узлов:

1. Электродвигатель с редуктором или регулятором оборотов: весь комплекс называется передняя бабка.
2. Шпиндель, план-шайба, или зажимной патрон ля обрабатываемой заготовки.
3. Держатель для резцов, или опорная площадка, если режущий инструмент удерживается руками.
4. Опорная ось для заготовки (так называемая задняя бабка). С ее помощью крепится свободный конец заготовки, если он достаточно длинный.

Все эти элементы располагаются на станине, либо крепятся непосредственно к столешнице верстака.

Каждый из этих узлов можно либо недорого приобрести, либо изготовить самостоятельно. Исключение составляет силовая установка. Это должен быть не просто электромотор с блоком питания. Он должен обеспечивать надежную фиксацию заготовки (возможность крепления шпинделя), и обязательно иметь регулятор оборотов.

Его надо покупать, либо существенно модернизировать имеющийся двигатель от старого бытового устройства (пылесос, стиральная машинка, и пр.) Однако, если речь идет о простеньком агрегате, на котором преимущественно обрабатываются деревянные заготовки, можно обойтись готовым электроинструментом.

В самом деле, дрель, либо оборотистый шуруповерт, всегда под рукой. Практически 100% инструмента оборудованы регулятором оборотов, а также имеют реверс (что может быть полезно при обработке заготовок). Остается решить несложную задачу: прочно закрепить инструмент на станине или верстаке.

Простой держатель для дрели не всегда подойдет. Во-первых, он недостаточно надежно удерживает агрегат. Во-вторых, это приспособление, как правило, крепится на край стола, что не совсем удобно для токарного станка.

К тому же, все элементы конструкции должны быть отцентрованы и подогнаны по высоте друг относительно друга. Поэтому каждый узел, включая крепление дрели, лучше изготовить самостоятельно.

Как сделать основную насадку для цилиндрической обработки деталей

Основная насадка позволит фиксировать болванку для шлифования, резки и придания фигурной формы.

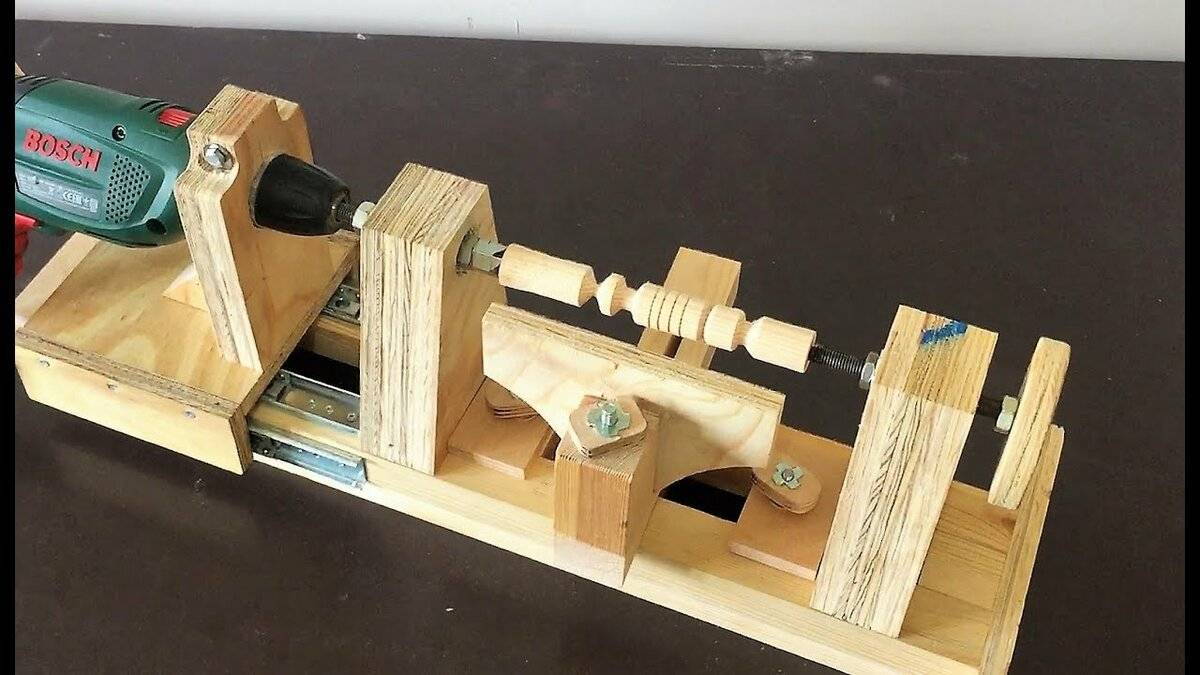

ФОТО: YouTube.comПриготовьте 4 отрезка бруса длиной по 12-15 см и соедините их между собой, пропустив по центру планку из фанеры, как показано на фотоФОТО: YouTube.comК этой платформе с помощью клея и дополнительного крепежа из саморезов нужно добавить перпендикулярную деталь - стойкуФОТО: YouTube.comВ каждой из двух таких деталей следует сделать сквозное отверстие и вставить в него подшипники с диаметром, подходящим для металлической шпильки, которую вы можете зафиксировать в патроне дрелиФОТО: YouTube.comЧтобы эти «каретки» прочно фиксировались между полозьями станка, в них следует сделать два сквозных отверстия под болты. Насадите каретку на болты и стяните «барашками»ФОТО: YouTube.comЧтобы крепить болванку, нужно сделать вот такой держатель на шпильке. Он состоит из фанерного кружка с саморезами, закреплённого на шпилькеФОТО: YouTube.comШпилька продевается через подшипники и фиксируется в патроне дрелиФОТО: YouTube.comС другой стороны болванку будет держать вторая каретка. В ней тоже есть шпилька с заострённым концом и винтом для подкручиванияФОТО: YouTube.comБолванка вставляется между двумя каретками и прочно фиксируется за счёт крепежей на самих каретках и на шпилькахФОТО: YouTube.comЧтобы направлять резец, вам будет нужна подставка-полочка, которая также крепится на полозьях станка с помощью болтаФОТО: YouTube.comВключайте дрель и наслаждайтесь творческим процессом. Если у вас инструмент с регулируемыми оборотами, то у станка будет больше возможностей. Вы сможете изготавливать детали сложной формы, осуществлять шлифовку и обтачивание

Watch this video on YouTube

Если у вас есть собственные изобретения для деревообработки, присылайте нам свои мастер-классы в редакцию! Самые интересные материалы мы непременно опубликуем!

Материалы и инструмент, которые я использовал

Итак, для изготовления станка мне понадобились следующие материалы:

• дощечка из многослойной фанеры, толщиной порядка 10 мм;
• деревянный брусок прямоугольным сечением 35х50 мм или 40х60 мм длиной около 1 метра;
• гайка мебельная забивная – 4 штуки (размер резьбы как у шпилек);
• две резьбовые шпильки М6 – М10 плюс три обычные гайки к ним и два болта;
• винтовой хомут, длины его должно быть достаточно, чтобы с запасом обхватить ручную электродрель;
• столярный клей, саморезы.

Из инструментов я использовал электродрель, струбцины, коронку или фрезу диаметром порядка 10 мм, тонкие свёрла для сверления отверстий под саморезы. Также понадобится небольшой наждачный станок.

Устройство

Любой токарный станок включает определенный набор компонентов, которые должны быть и в домашнем устройстве.

Станина

Этот узел представляет собой основу. Он обеспечивает надежную фиксацию элементов и их правильное размещение. Также станина делает прибор устойчивым.

Задняя бабка

Она представляет собой подвижную часть, которая фиксирует и прижимает заготовку к патрону. Это осуществляется при обработке в центрах. Данный элемент должен обладать совершенной соосностью со шпиндельным узлом.

Суппорт

На станках небольшого размера функцию суппорта должен выполнять подручник

Важно, чтобы он двигался по направляющим станины и хорошо крепился в рабочем положении. На маленьких станках этот фрагмент выполняет функцию упора для резцов

Токарный станок – это что, и возможно его сделать собственноручно

Перед тем, как делать устройство, следует для начала рассмотреть заводской токарный стан, а также его конструкцию.

Далее предлагаем подробнее разобраться с тем, для чего требуются такие элементы, чтобы вы имели полное представление о том, что вам потребуется для создания самодельного станка токарного типа из дрели.

1. Основание – это устройство, которое соединяет составные детали приспособления, причем станина нужна для того, чтобы все оборудование было устойчивым. Если речь идет о заводском станке, то на нем основание неподвижное, монолитное, потому что общий вес устройства очень большой.

2. Передняя бабка (опора) –

   является частью устройства, которая нужна для крепления и совершения движений вращательного характера внутри заготовки. Говоря проще, передней бабкой является крепление, которое стоит перпендикулярно основанию, и на заводском станке к передней опоре следует прикрепить приводной механизм, благодаря которому и получается вращение заготовки. Для этого на фиксаторе есть специальная конструкция для того, чтобы центрировать заготовку, а также приводит ее в движение.

3. с , которая отвечает не только за свободное вращение и центрирование, но еще и за то, чтобы регулировать длину, чтоб зависит от размера заготовки. Подвижный вал задней опоры центрирован с приводным валом первой опоры.
4. Суппорт – это же и подручник, который требуется для обработки заготовки. Он смещается аккурат по станине, и это дает возможность создавать равномерное обрабатывание вращающейся детали, которая зафиксирована на передней и задней опоре. Благодаря суппорту токарь может перемещать режущий инструмент ручного типа в виде стамески по всей заготовке.

Если же промежуток между упором для резцов и деталью, которую обрабатывают, будет большим, то в процессе инструмент резки (стамеска) может быть выдернута из рук. Чтобы такого не случилось, следует при сооружении токарного станка учитывать подвижность суппорта в каждом направлении. Зная, как изготовлен заводской токарный стан для обрабатывания древесины, следует действовать и начать изготовление аналогичного устройства из электрической дрели.

Выбор материалов для создания устройства

Очень часто среди домашних мастеров есть такие, которые стараются сделать самостоятельно токарный станок из электрической дрели. Процесс изготовления совсем несложный, и для достижения нужного результата потребуется взять все нужные материалы, чтобы подготовить их заранее.

1. Электрическая дрель – она будет служить в качестве привода, и ее следует сразу же прикрепить к стенке передней опоры. Для закрепления материала обработки в патроне дрели, вам потребуется сделать особое крепление в виде трезубца.
2. Для создания станины используйте ДСП, верстак или доску, на которой планируете делать оборудование. Станина может быть сделана из стали, что будет положительно отражаться на надежности сделанного своими руками устройства, но при этом усложняет процесс создания прибора.
3. Задняя и передняя опора должна быть сделана из брусьев, железных уголков или брусьев. От того, какие именно материалы вы будете использовать, будет зависеть и прочность, и надежность устройства.
4. Суппорт тоже можно будет сделать из досок и брусков, причем из них следует создать элемент в виде буквы «Т». Если основание выполнено из металла, то и суппорт лучше всего сделать из того же материала, и при этом обязательно стоит учесть главное требование – механизм должен быть подвижным по всех направлениях.

При производстве станка может использовать деревообрабатывающие материалы, но при этом стоит отдавать себе отчет в том, что на подобных устройствах вы сможете выполнять обработку лишь небольших деталей и заготовок, к примеру, делать рукоятки для ножей, ручки для мебели и прочее. Если вам требуется надежный санок, который вы планируете очень часто использовать, то стоит один раз потратиться и сделать из металла.

Изготовление токарного агрегата своими руками

При создании токарного приспособления с дрелью в условиях домашней мастерской используются разные подручные средства и возможности.

Например, верстак или стол с ровной рабочей поверхностью может эффективно выполнять функции жесткой станины и прочного основания.

Привод электрической дрели или перфоратора используется для обеспечения вращения обрабатываемой заготовки, а патрон инструмента позволяет жестко ее закрепить.

Для эффективного выполнения своих функций дрель закрепляется на станине с помощью зажима, который называют струбциной, и хомута, жестко зафиксированного на ее шейке.

Противоположный упор с конусным концом проще всего изготовить из двух деревянных брусков и регулировочного винта.

Такое приспособление устанавливается строго напротив закрепленной дрели, выполняя функции задней бабки.

Если в условиях домашней мастерской токарный станок планируется использовать преимущественно для обработки заготовок из дерева, то закрепить такой упор целесообразно с помощью обычного зажима.

Для изготовления подручника можно также использовать деревянный брусок, который крепится к поверхности основания с помощью струбцины.

Таким образом, используя простые доступные материалы, можно без особых сложностей сделать токарный станок по дереву из дрели своими руками.

Такой агрегат станет незаменимым помощником при изготовлении декоративных изделий из дерева, ручек для разнообразных инструментов и дверей.

При необходимости производить токарную обработку заготовок из металла с помощью самодельных станков из дрели следует использовать точные чертежи, ориентироваться на технические параметры дрели или перфоратора.

Станина такого агрегата должна быть более тяжелой и прочной.

Жесткая конструкция станка по металлу, которая сохраняет стабильную центровку передней и задней бабок, позволяет обрабатывать заготовки из мягкого металла в условиях домашней мастерской.

При использовании специальной планшайбы, закрепленной в патроне дрели, можно обрабатывать объемные заготовки.

Если на таких станках заготовки обрабатываются с помощью напильника, надфиля, то в качестве подручника достаточно использовать прижимной вариант.

При работе с токарными резцами следует использовать суппорт, который перемещается в продольном и поперечном направлении с помощью винтового механизма.

Расширение функциональных возможностей самодельного станка

Оснащение агрегата дополнительными насадками, использование специальных приспособлений значительно расширит возможности токарного станка.

При этом важно изначально продумывать конструкцию так, чтобы ее всегда можно было бы усовершенствовать. Специальная приставка, которая называется копир, позволит наладить мелкое серийное производство определенных деталей по точному шаблону

Специальная приставка, которая называется копир, позволит наладить мелкое серийное производство определенных деталей по точному шаблону.

С помощью усовершенствованных вариантов станков можно производить намотку трансформаторов, наносить спиральные насадки и краску на вращающуюся заготовку, получая уникальные красивые узоры.

Таким образом, для большинства домашних умельцев изготовление токарного станка с использованием дрели как составляющей конструкции агрегата не является чем-то невыполнимым.

При этом каждый мастер будет расширять его функциональные возможности, исходя из своих потребностей.

От использования определенных комплектующих и материалов напрямую зависит качество данного приспособления.

Деревянные изделия выглядят всегда интересно, особенно точеные, когда вырисовывается красивая и неповторимая структура древесины. Даже, если элементы при точении получаются идентичными по форме и размеру – двух одинаковых вы не найдете.

Известно, что одним из увлечений Петра I была работа на токарном станке, возможно таком.

Поэтому «не царским» это дело не назовет никто, а сделать токарный станок по дереву своими руками по силам многим, и вариантов простых решений здесь – масса. Мы предложим вам несколько удачных, на наш взгляд, реализованных проектов.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск станины для своего токарного приспособления. Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Вариант станка с деревянной станиной

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками

Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На самодельном токарном станке из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Как быстро сделать станок токарный по дереву самостоятельно

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

https://youtube.com/watch?v=c1u6dxW5Y2c%3F

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

1. Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
2. Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
3. Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка. Длина рейки равна расстоянию между передней и задней опорами
4. Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец. Его можно сделать из старого сверла

К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки. В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку. Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки

Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

https://youtube.com/watch?v=mG3IUIwCH30%3F

Это интересно! Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

Делаем токарный станок по дереву: чертежи, корпус, передняя и задняя бабки

Недорогой и достаточно мощный токарный мини-станок по дереву для изготовления мелких сувениров или мелкого ремонта можно сделать своими руками. Основой послужит обычная двухскоростная дрель мощностью не менее 500 Вт. Далее приводится пошаговая инструкция изготовления станка, на котором можно выполнять изделия с максимальными размерами 160х400 мм.

Возможности станка

У станка из дрели существует множество применений кроме токарных работ:

• закрепив наждачный камень, используя упор, можно своими руками точить ножи, сверла, стамески;
• под прямым углом по краю можно обрабатывать детали из плексигласа, оргстекла или древесины. Необходимо в патрон установить фанерный круг с наждачной бумагой, а вместо упора приставляется подставка из дерева, на которую кладут деталь;
• с помощью резинового круга и комплекта наждачной бумаги можно полировать и шлифовать любые детали из древесины или металла;
• если же закрепить войлочный диск, отполировываются до идеального блеска любая металлическая утварь.

Корпус и передняя бабка

Стойку (корпус) для станка легко сделать из доски или толстой фанеры. В корпусе проделывается круглая прорезь для самой дрели (размер должен быть таким, чтобы инструмент входил плотно) и для стягивающего болта. После чего пропиливается паз шириной не более 2 миллиметров.

К основанию стойка крепится металлическими уголками. В прорезь устанавливают дрель и крепко затягивают винтом.

Более надежные стойки для бабок получаются из текстолита или металлического листа. Собирая корпус, следует добиться соосности прорезей в обеих стойках.

Центральная часть бабки выполняется из металлического стержня с одного края сужающегося в конус. Перед конусом за 15 мм напиливается резьба М8. На стержень накручивается гайка, из нее выглядывает конус и небольшой отрезок стержня.

Задняя бабка с фиксированной серединой

Необходима деревянная заготовка такой же формы, как для передней бабки. Середина выполняется из закаленной стали марки У8. Из нее своими руками вытачивается втулка, внутри которой делают резьбу с параметрами М14х1,5. Сбоку проделывается ход для стопорного болта с резьбой М6. С краю втулки выполняется резьба М24х3 для установки гайки, которая будет удерживать втулку. Подходящий маховик снимают с водопроводного крана.

Комплектующие резцового упора, выполняют стальными. Из полосы металла 6х10 мм делается скоба. Цилиндрическая оправка выполняется с диаметром не более 15 миллиметров, а края скобы сваркой крепятся к трубке. Также на стойку прикрепляется упор в виде уголка. Механизм прикрепляется болтом к верстаку. Для вкручивания болта делается специальная гайка с широким буртиком, которая на шурупы прикрепляется к нижней крышке верстака.

Закрепление заготовки

Чтобы изделие получилось качественным, деревянную болванку нужно высушить. До крепления в токарном станке следует обтесать или обточить ее, оставив около 3 мм для обработки в станке. С обоих концов проделываются два небольших углубления, в них вставляют края гайки. Болванка размещается между серединами бабок и накрепко прижимается стопором.

Когда заготовка установлена, резцовый упор своими руками размещают с промежутком не более 2 см до заготовки. Рабочая поверхность резца должна располагаться на высоте центра болванки.

Рекомендуемый инструмент

Для работы по дереву на станке, сделанном своими руками, подойдут резцы следующих видов:

• обдирочные или полукруглые для подготовительных работ;
• плоские для чистовой отделки;
• отрезные и подрезные.

Вместо резцов подойдут остро заточенные стамески по дереву. Можно сделать их самостоятельно из напильников, которые с помощью точильного камня доводятся до требуемой формы профиля.

Советы по работе

• Обрабатывать дерево на самодельном токарном станке лучше, включив дрель на малые обороты.
• Во время работы резец должен располагаться под углом 25-30 градусов к болванке.
• Окончательной формы добиваются за несколько подходов.
• Шлифуют и полируют готовое изделие на максимальных оборотах с помощью шлифовальной бумаги (номера больше 60 для шлифовки, больше 200 — для полировки).
• Отполированное изделие лакируют или красят прямо в токарном станке. И только подсохшее подрезают и снимают.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
5. В гидравлический цилиндр заливается смазывающая жидкость.
6. Устанавливается шкив и суппорт с направляющими.
7. Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Практические примеры самодельного токарного станка, с учетом рекомендаций, изложенных выше

Начнем с простейшего варианта, который изготавливается за один выходной день практически без финансовых затрат (дрель уже есть, ее стоимость не учитывается).

Набор заготовок на иллюстрации: собственно инструмент, несколько деревянных заготовок, крепежные элементы.

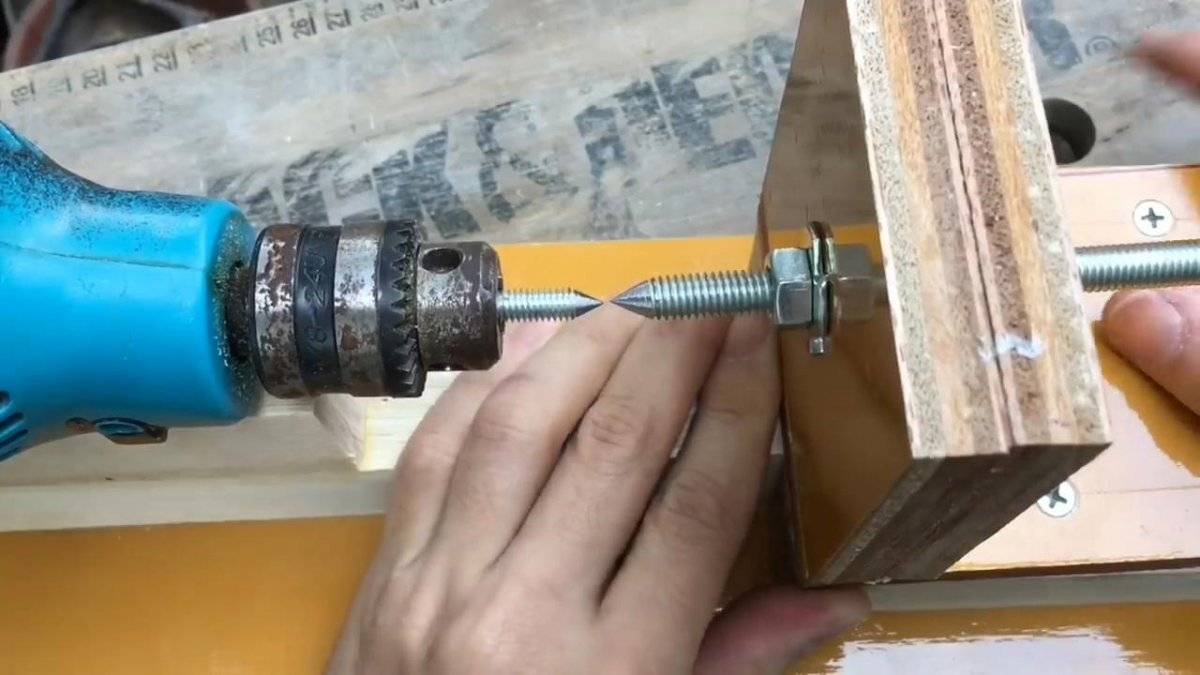

Самый ответственный момент – это соосность вала дрели с опорным наконечником импровизированной задней бабки. Поэтому измерения производим с точностью до миллиметра.

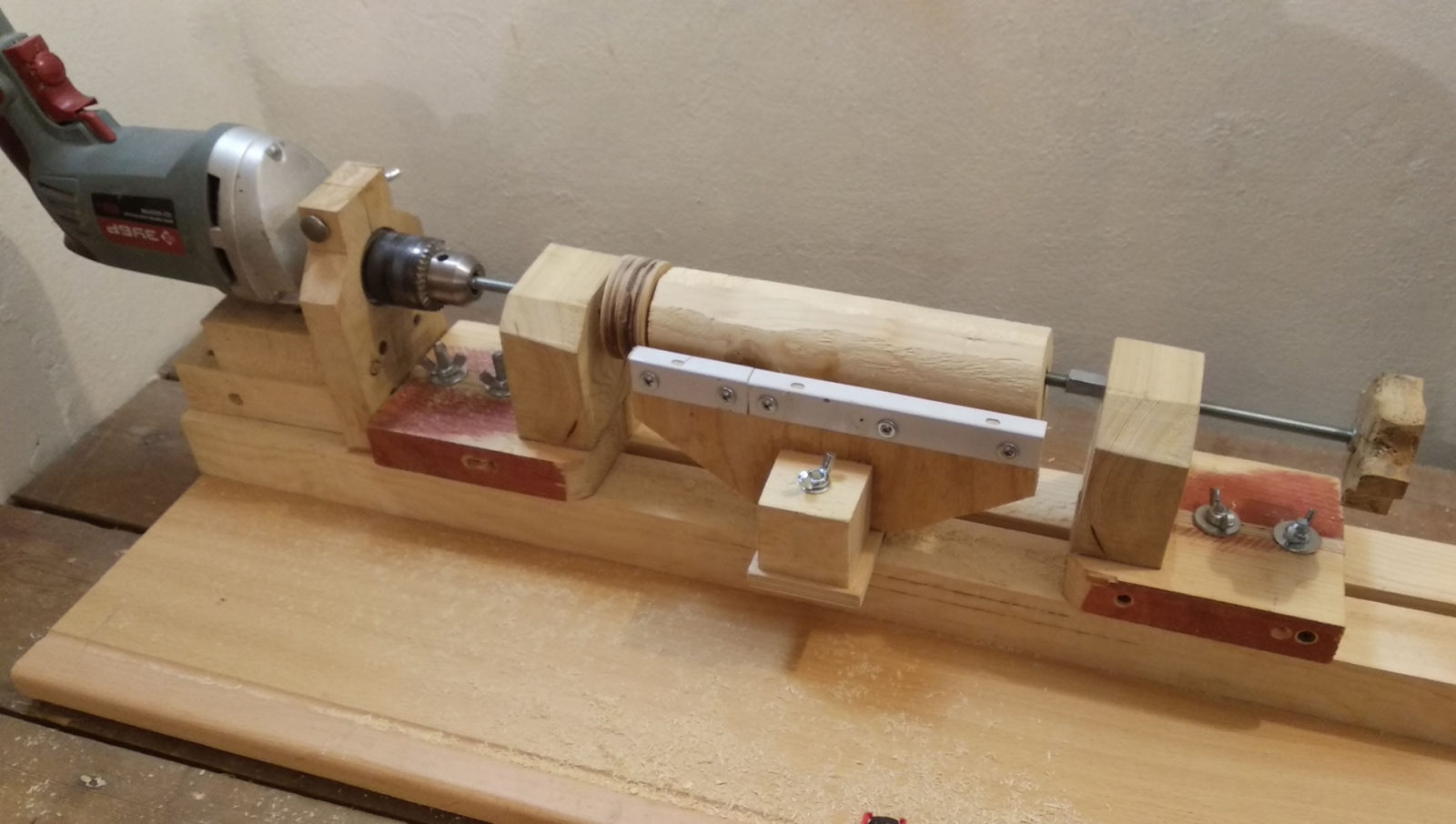

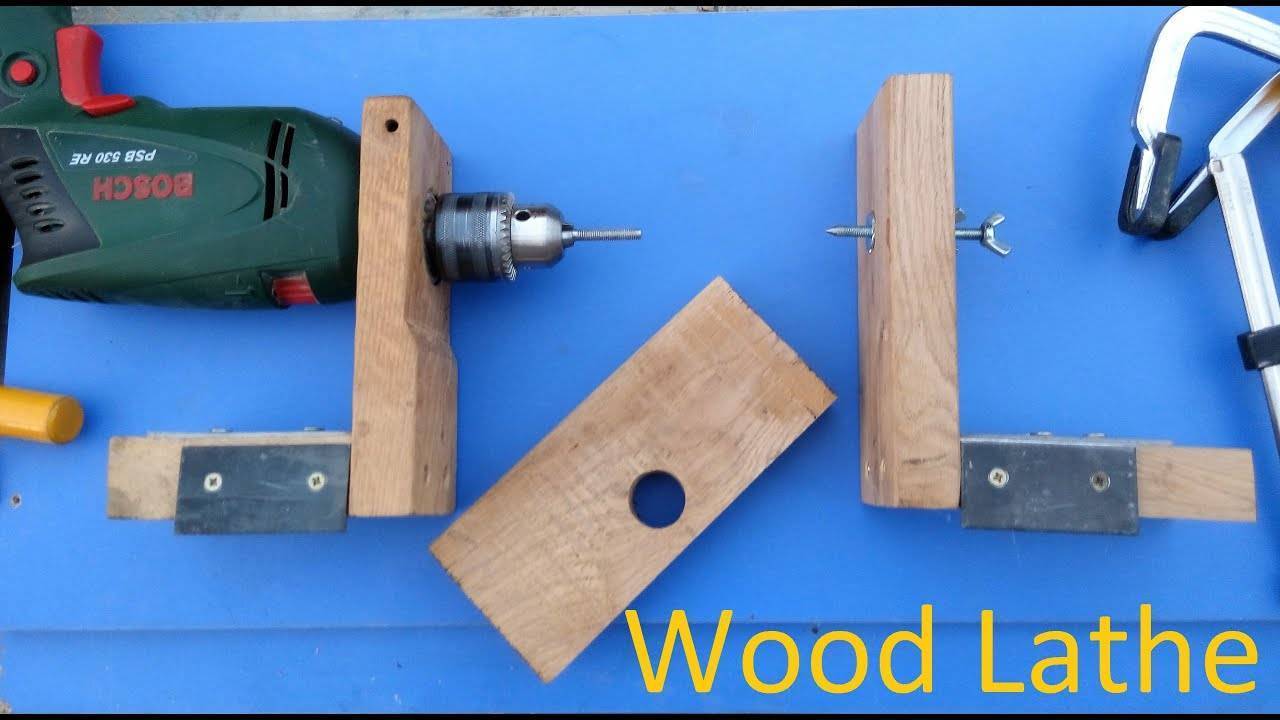

Поскольку станок будет не очень габаритным, располагаем его на станине из толстой фанеры. Держатель для шейки дрели также вырезаем из фанеры, причем зажимной хомут не обязателен. Достаточно будет фиксирующего винта. Размещаем узлы на станине:

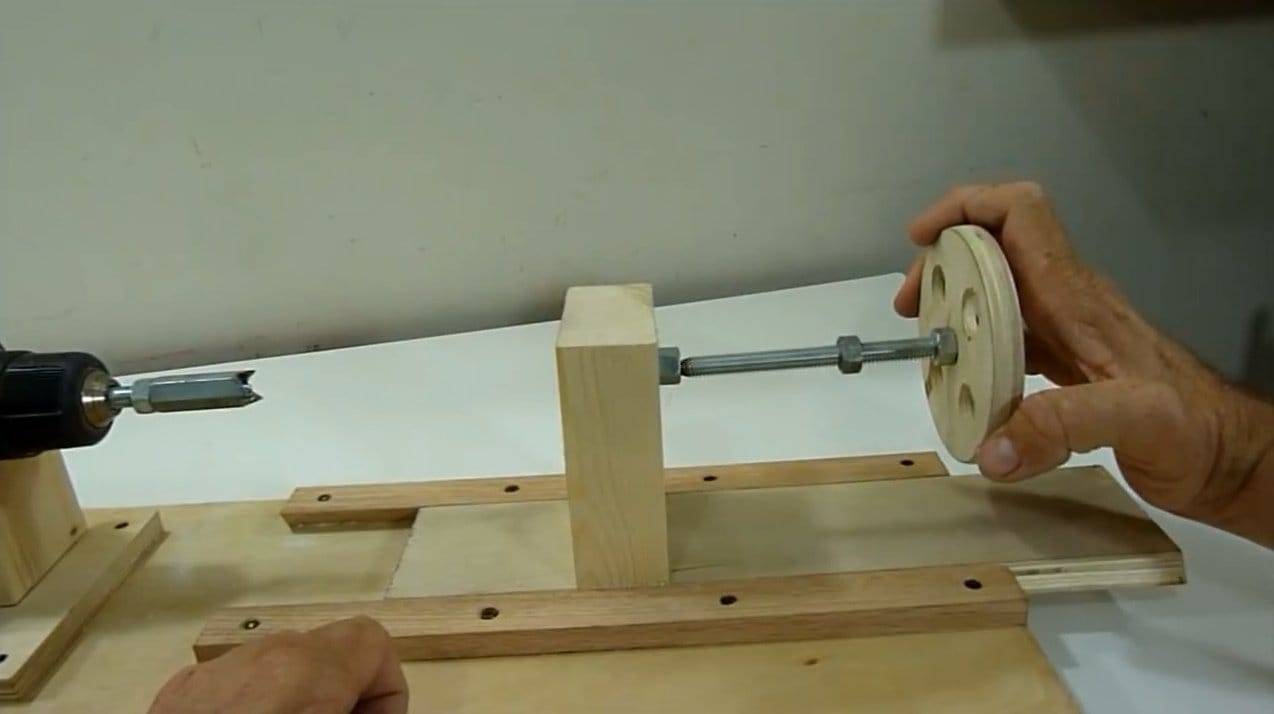

Шпиндель не обязателен: тонкие заготовки можно зажимать в штатном патроне дрели, а для более объемных деталей изготавливается импровизированная план шайба.

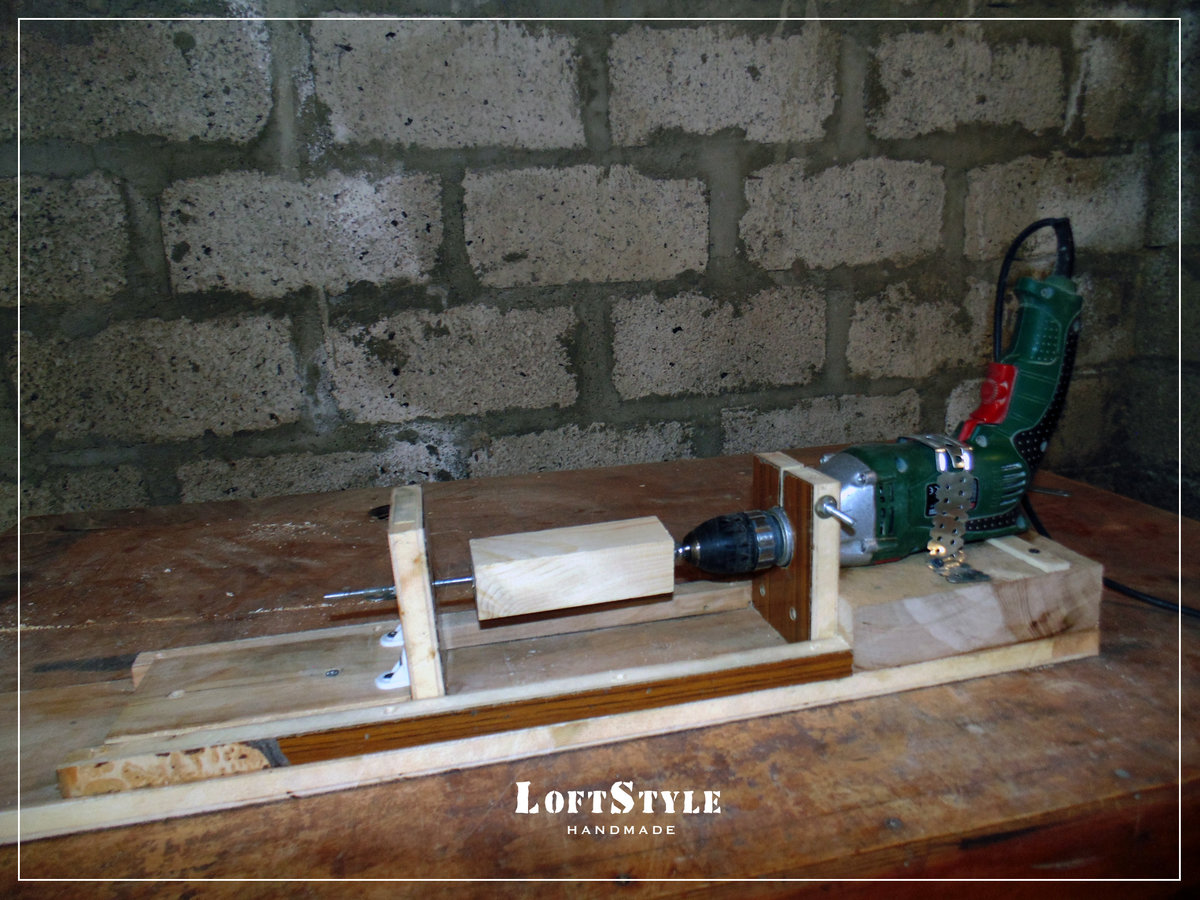

На таком станке можно с легкостью обрабатывать деревянные болванки, а также заготовки из композитных материалов: текстолит, и пр.

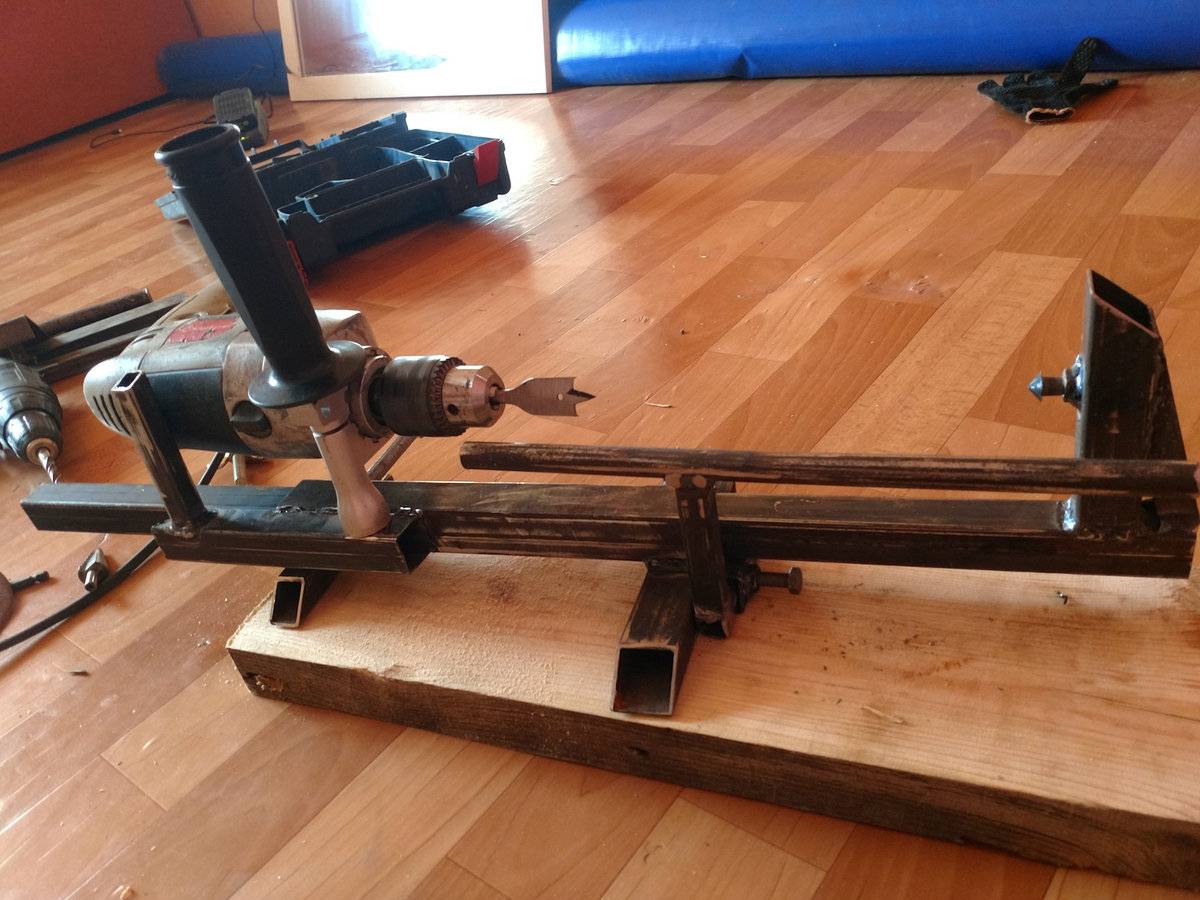

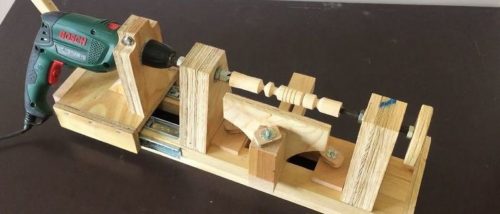

Используя аналогичные материалы (лучше прочной многослойной фанеры только толстый текстолит), можно изготовить более сложный с точки зрения настроек станок.

Сама дрель закрепляется не только в районе шейки, но и поддерживается дополнительным кронштейном. Это позволит избежать вибраций, особенно при высокой нагрузке или несимметричной заготовке.

Учитывая возможность точной подгонки узлов под конкретную дрель, можно выполнить крепление максимально щадящим для самого инструмента. Например, вентиляционные отверстия не должны быть закрытыми.

Упор для резцов (даже при условии, что они будут держаться в руках), выполняется подвижным. Причем как по горизонтали, так и по вертикали. В процессе обработки болванка становится тоньше, можно придвигать опорную поверхность к детали.

Задняя бабка по вертикали не регулируется, это логично. А по горизонтали выполняется грубая настройка (придвигается опора), и точная настройка с помощью винта.

Главный принцип любой подобной конструкции – вы не теряете безвозвратно сам электроинструмент. То есть, дрель можно в любой момент демонтировать и пользоваться ей по назначению.
