Сливной трап для бани

Основные критерии выбора трапа

При выборе встраиваемого в пол трапа учитывают такие моменты:

1. Материал изготовления. Прибор должен быть долговечным, нечувствительным к механическим повреждениям. Края должны составлять надежные соединения с облицовкой пола.
2. Направление канализационного отвода. Модели с вертикальным патрубком используют для обустройства душевых кабин в одноэтажных домах. Горизонтальный вывод подсоединяется к боковой части канализационной трубы. Этот универсальный прибор хорошо подойдет для квартиры.
3. Размер соединительной муфты. Должен совпадать с диаметром патрубка канализационной трубы. Специалисты рекомендуют приобретать готовые комплекты, содержащие все необходимые для монтажа элементы. Предварительно выполняют пробную сборку.
4. Наличие дефектов. Корпус и остальные детали не должны иметь трещин или других повреждений.
5. Тип конструкции. Лучшим вариантом являются сборные модели. Это позволяет демонтировать верхние части, избавляя трубу от засора.
6. Внешний вид. Декоративная накладка должна гармонировать с интерьером комнаты, по цвету и конструкции подходить к напольной плитке.

Адаптированные версии трапа для бани

Более привлекательным выглядит так называемый слив сухого типа. В таком трапе в водозатворе находится минимум воды. Для сравнения, высота водяного столба в сухом корпусе составляет 30-35 мм, тогда как в классическом варианте все 50-55 мм. Для деревянной бани этого более чем достаточно.

Сухие водозатворы выпускают двух типов – поплавковые и маятниковые.

В первом случае выход в сливную трубу канализации перекрывается тяжелым поплавком. Вес кольцевого элемента достаточно большой, чтобы в отсутствии воды в сильфоне надежно опуститься на дно и перекрыть выход в сливную магистраль. В таком положении сливная система может закрывать сливную трубу бани неограниченное время, а при первых же литрах воды, заполнивших сильфон, трап перейдет в рабочее состояние.

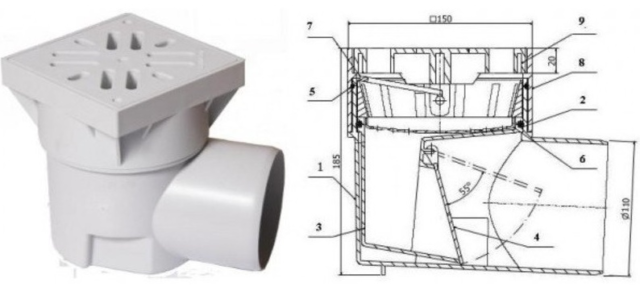

Устройство трапа с клапанами маятниковой системы приведено на схеме. Лопатки или створки сильфона находятся в вертикальном, закрытом положении. При заполнении системы водой клапан под напором открывается и выпускает часть воды.

Обычно плоскость слива наклоняют и планируют так, чтобы вода стекала в точку установки приемного окошка. Если полы слегка «играют», уклон под нагрузкой от веса находящихся в помещении людей может меняться.

Поэтому, перед тем как установить трап в полу бани, делают небольшую проверку:

• Укладывают на пол изоляционную пленку;
• Устанавливают деревянные траповые решетки;
• Выливают на гидроизоляцию бани небольшое количество воды.

Перемещаясь по деревянным трапам, отслеживают место на полу, куда преимущественно стекает и собирается разлитая вода. Это поможет определить оптимальное место для установки сливной системы.

Установка сухого трапа

Для бани на даче подойдет любая модель системы автоматического или полуавтоматического слива. Чаще всего ставят поплавковые или маятниковые трапы, они просты в обслуживании и не требуют особых условий эксплуатации. Почти все модели рассчитаны на слив воды температурой до 85оС. Единственным важным условием является обеспечение уклона отводящей трубы, для исключения обратного тока потребуется угол наклона не менее 3-5о.

Поплавковый и маятниковый варианты

Мембранные трапы для бани менее практичны, так как для нормальной эксплуатации требуется постоянное увлажнение гибкого элемента, иначе теряется плотность запирания лючка.

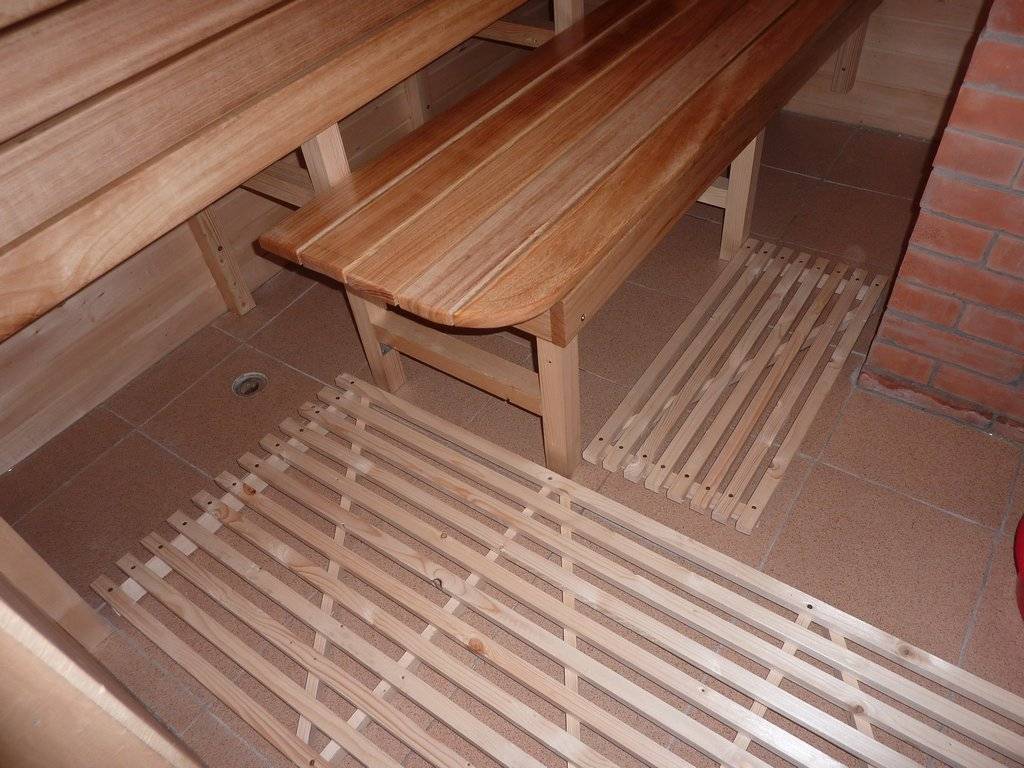

Если пол в бане кафельный, покрытый деревянными трапиками, то под установку корпуса нужно будет вырезать цилиндрическую полость, диаметром 100-120 мм. Фланец вклеивают в полость на мастике так, чтобы после сборки защитная решетка находилась на 1-2 мм ниже поверхности кафельного покрытия.

Фланец обязательно сваривают или склеивают с гидроизоляцией сливной поверхности

Часто сухой трап устанавливают в комплекте с водосборными желобами и непротекающим деревянным полом. В этом случае корпус устройства заделывают непосредственно в бетонную стяжку, покрытую гидроизоляцией. К приемному окну трапа подводятся желоба, а сливные функции обеспечивают тонкие прорези, выполненные в деревянном полу бани.

Варианты сливов в бане

Если с вариантами канализации для бани мы уже разобрались, то теперь надо подумать о том, как сделать слив в полу банного помещения. Сегодня существует три варианта, и у каждого из них есть свои положительные и отрицательные стороны.

Слив в протекающем полу

Это самый простой вариант слива в бане, его легко сделать своими руками. Правда, есть и минусы, париться в бане с такой системой слива рекомендуют только в летнее время. Делать все нужно таким способом:

1. Вначале необходимо выкопать котлован под фундамент и сделать в его центре яму с глубиной 60-70 сантиметров, это будет сток. От этой ямы надо сделать траншею в канализационную систему. Далее надо установить трубу, по которой стоки будут попадать в фильтрационный колодец или систему другого типа.

1. На следующем этапе заливается фундамент. По всей площади подполья необходимо снять слой грунта под 10-15 градусов от стенок в стороне слива. Далее необходимо засыпать дном щебнем и установить армированную стяжку. Уклоны следует забетонировать, это необходимо для того, чтобы стоки попадали в специальную яму, а не в грунт.
2. На фундаменте следует поставить обычную балку перекрытий и установить доски на расстоянии 7-8 миллиметров друг от друга.

В итоге, пол банного помещения будет с множеством промежутков между досками, через эти отверстия сточные воды и будут вытекать сначала в подполье, а потом и в сточную и сливную яму.

Слив в целом полу

Самой приятной баня будет в зимнее время, когда из распаренного помещения можно выйти на морозный снег. Чтобы использовать баню в любое время года, придется сделать более сложную систему слива воды. Для обустройства понадобиться выполнение таких этапов работ:

1. При укладке фундамента, необходимо установить сливную трубу и поднять ее патрубок до отметки, на уровне которой будет устанавливаться чистовой пол.
2. Конечно, надо обеспечить гидроизоляцию, установить балки перекрытия и сделать черновое основание, в котором предварительно надо сделать отверстие под патрубок.

1. После этого надо сформировать слив на черновом основании, для этого укладываем стесанные доски в сторону сливной трубы.
2. Далее вам придется установить утеплитель, в котором также делается отверстие для патрубка.
3. В конце необходимо установить чистовые доски и установить на линии слива трап, к которому будет обеспечен подвод жидкости. После этого остается лишь присоединить патрубок.

В результате, жидкость будет стекать в трап вдоль слива, а уже после этого через патрубок попадет в трубку, и окажется в канализации или сливной яме.

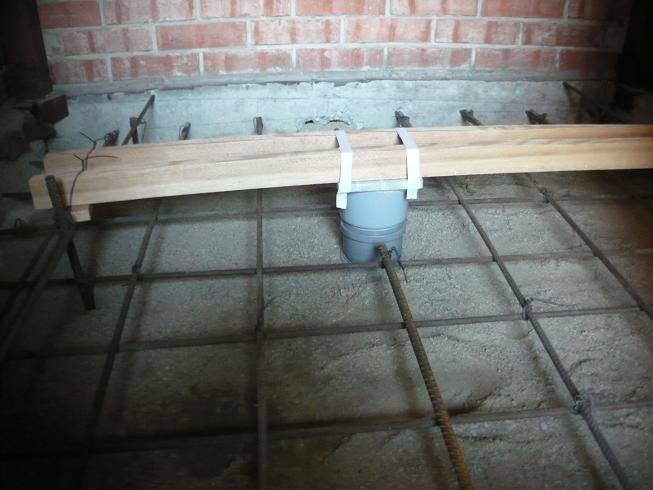

Слив в бетонном полу бани

Бетонный пол достаточно холодный, но его сегодня все чаще используют в банных помещениях. В такой ситуации необходимо устанавливать канализацию сразу после заливки фундамента, но еще до монтирования пола.

Прежде всего, в утеплителе необходимо сделать отверстия для сливного трапа. После установки его надо отделать скотчем или пленкой, это выполнит функцию защиты. Далее устанавливается специальный желоб, под небольшим углом, к нему уже подсоединяется труба канализационной системе, которая служит для транспортировки стоков к сливной яме. Уже после отделки напольного покрытия, все защитные материалы надо снять и герметизировать отверстия. Трап необходимо плотно закрыть решеткой.

Само устройство слива можно монтировать в трех местах – в центре бани, возле стены или в углу помещения. Если говорить о сложности работ, то удобнее всего делать слив возле одной из стен. В такой ситуации надо залить бетон под углом в 5 градусов, этого хватит, чтобы жидкость быстро попадала в слив, и пол не оставался скользким.

В итоге вы получите систему, в которой жидкость, прежде всего, попадает в слив, после этого в желоб, далее в трап и в канализацию. Проблем с такой системой слива точно не будет и сделать все можно своими руками.

Итак, есть три варианта обустройства слива в полу банного помещения, и все это можно обустроить самостоятельно. Стоит учитывать, что у каждого варианта есть свои требования к парной, поэтому необходимо заранее узнать, какой вариант лучше подойдет именно для вашей бани, потом остается только прочитать инструкцию по монтажу и приступить к работе.

Сравнение с гидрозатвором

Сифоны с гидрозатвором являются традиционным решением, но в некоторых аспектах они уступают своим сухим аналогам. Функционируют устройства по-разному: в мокром затворе роль заслонки от запахов выполняет вода. Однако, вода может замерзнуть или испариться, в результате дорога в помещение для канализационных запахов будет открыта. Это существенный недостаток устройств, которым сухие затворы не обладают. Они работают по принципу «ниппель».

Внутри располагается заслонка, выполняющая функцию обратного клапана. В результате такой затвор выполняет и регуляторную работу, т.е. не дает сточным водам двигаться в обратном направлении. Сухой затвор более функционален, он может работать как автономно, так и в «паре» с гидравлическим. Сухие затворы более легки в установке и эксплуатации, компактны, долговечны.

Система отвода воды с пола до наружной канализации

Сливать воду с пола в наружную канализационную сеть можно двумя способами: с помощью трапа и через бетонную воронку под полом.

Трап

Идея использования трапа для отвода воды появилась недавно. Поэтому при его монтаже иногда делаются элементарные ошибки. Как их избежать, и поговорим.

Трап в бане — это элемент канализационной системы, обеспечивающий отвод воды с пола в наружные сточные сети. Устанавливается в парилке и моечном помещении на уровне пола или под деревянным сплошным или проливным полом в бетонной воронке. Состоит из корпуса, сифона, затвора, отводящей трубы и решетки.

Основные функции:

• отвод воды с пола в систему канализационных труб;
• первичная фильтрация стока;
• перекрытие потока неприятных запахов с выгребной ямы.

Трапы могут быть нескольких видов:

• вертикальные — подвод канализационной трубы к сифону производится снизу, что увеличивает скорость водоотвода, но требует заглубления всей системы;
• горизонтальные — отводная система крепится к трапу сбоку. Но здесь обязательно нужен уклон всех труб.

Отличаются трапы и по виду затвора. Он может быть:

• водяным (гидрозатвор). Самый простой и надежный. Однако в бане он не применим по двум причинам: может высохнуть, если парилкой долго не пользовались или замерзнуть зимой;
• мембранным — открывается под давлением водяного потока. Для бани они непрактичны — требуется постоянное увлажнение запирающего элемента. Иначе теряется его эластичность и запахи из канализации попадают в помещение;
• поплавочным — шарик всплывает при поступлении воды;
• маятниковым — шторки (лепестки) под давлением воды уходят вниз, а закрываются за счет противовесов, расположенных снаружи трубы.

Критерии выбора

Выбирая трап, а их разнообразие в торговой сети поражает, необходимо обратить внимание на следующие характеристики:

• диаметр канализационной трубы, чтобы была возможность соединиться без промежуточных элементов (переходников);
• способ соединения с системой канализации: вертикальный или горизонтальный;
• пропускную способность, чтобы не оказалось, что наружные сети диаметром 100 мм, а трап — 50 мм или, наоборот, в результате чего вода уходит с задержкой (труба диаметром 10 см пропускает 2,3 л/с);
• внешний вид — здесь можно подобрать под любой пол: деревянный, керамогранитный;
• материал изготовления. Метал надежней, но дороже. Для бани оптимальным решением является высокопрочный пластик или комбинация из нескольких материалов. Например, сифон из полиэтилена, а решетка металлическая;
• вид затвора.

Монтаж трапа

Монтаж трапа выполняется после установки отводящей трубы до заливки стяжки при использовании ленточного фундамента. При этом необходимо соблюдать несколько важных требований:

решетка трапа не должна выступать над поверхностью пола. Обычно она располагается на одном уровне

Но лучше, чтобы была чуть-чуть заглублена;
пол в бане со сливом через трап должен иметь уклон в сторону решетки, чтобы вода быстро уходила самотеком;
зазоры между полом и трапом нужно хорошо герметизировать, чтобы влага не просачивалась в подполье;
при использовании вертикального трапа важно рассчитать глубину заложения отводной канализационной сети. Для этого следует посмотреть руководство по сборке сифона, где указаны минимальные параметры для каждого узла (только в сухом затворе рабочий участок может быть от 3 до 7 см), а также учесть необходимость установки тройника для приема воды с моечного отделения или парной (зависит от места подсоединения к канализационной сети).

Сборка трапа ведется в следующей последовательности (на примере деревянного пола):

до настила досок вся система водоотвода собирается. В нее заливается вода в большом количестве. Если протечек не наблюдается, трап разбирается;?

Проверяется, насколько правильно собрана система водоотвода.

• настилается пол из половой доски (должны быть шип и паз). Как это правильно сделать, можно посмотреть здесь;
• с помощью измерительных инструментов находится месторасположение приемной канализационной трубы, после чего на поверхности пола рисуется отметка для сверления отверстия под трап. Оно должно быть с небольшим зазором;

электролобзиком вырезается отверстие;

• стамеской высекается квадрат под решетку;
• устанавливается трап;
• зазор между решеткой и полом герметизируется.

А сейчас рассмотрим, как сделать слив в бане под полом с помощью бетонной воронки. Сразу отметим, что заливать стяжку с уклоном мокрым способом трудоемко и сложно — процесс подробно описан здесь. Проще воспользоваться полусухим методом укладки бетона, что позволяет без особых проблем получить требуемый угол наклона поверхности в любом месте подполья. Как выполняется полусухая стяжка подробно описано в работе «Как делается полусухая стяжка пола?»

Тонкости установки водяного трапа

Если рассматривать водяной затвор, то для бани с частым использованием его можно считать привлекательным вариантом, устраняющим все запахи из канализационной системы

В таком трапе важно, чтобы в специальной полости корпуса всегда находилась вода, которая и создает гидрозатвор. Монтажные работы по установке водяного трапа принципиально не отличаются от монтажа сухого «собрата»

Подготавливается гнездо в подполье над сливным отверстием, в котором и устанавливается корпус устройства. Различие заключается в формировании гидрозатвора.

Выделяется 2 основных типа таких элементов.

1. Гидрозатвор коленного, или U-образного типа. В нем труба (металлическая или пластиковая) изгибается в виде буквы U, что дает возможность в нижней части формировать водяную пробку. Для нормального функционирования такого затвора нижняя его точка должна располагаться на 4–5 см ниже канализационной, отводящей трубы.
2. Бутылочный тип затвора. Такой гидрозатвор аналогичен сифону, используемому в мойках и раковинах. Столб воды формируется в цилиндрическом стакане. Для создания отстойника нижняя часть стакана опускается ниже уровня подведения канализационной трубы.

При изготовлении водяного трапа своими руками чаще используется коленная разновидность. В этом случае берется отрезок металлической или пластиковой трубы диаметром порядка 32-50 мм и длиной 40–60 см. Труба изгибается в форме U, причем сверху отгибается отвод для присоединения к канализационному отводу. Второй конец сохраняет вертикальное направление. В него вставляется воронка трапа.

Важным условием надежной работы устройства является герметизация стыков. В вертикальном соединении достаточно, чтобы верхний патрубок входил внутрь нижней трубы, а для надежности можно установить резиновый уплотнитель

При горизонтальном сочленении важно обеспечить герметичность стыка. Металлические элементы стыкуются путем сварки или с помощью резьбового соединения с использованием муфты

Пластиковые детали соединяются горячим способом. Для этого устанавливается соединительная муфта из того же материала, а пластик скрепляется путем нагрева строительным феном или паяльной лампой

При монтаже гидрозатворов важно предусмотреть возможность очищения застойной зоны от мусора и ила. Особо это актуально для гидрозатворов бутылочного типа

В таких конструкциях в нижней части должен быть предусмотрен соответствующий доступ.

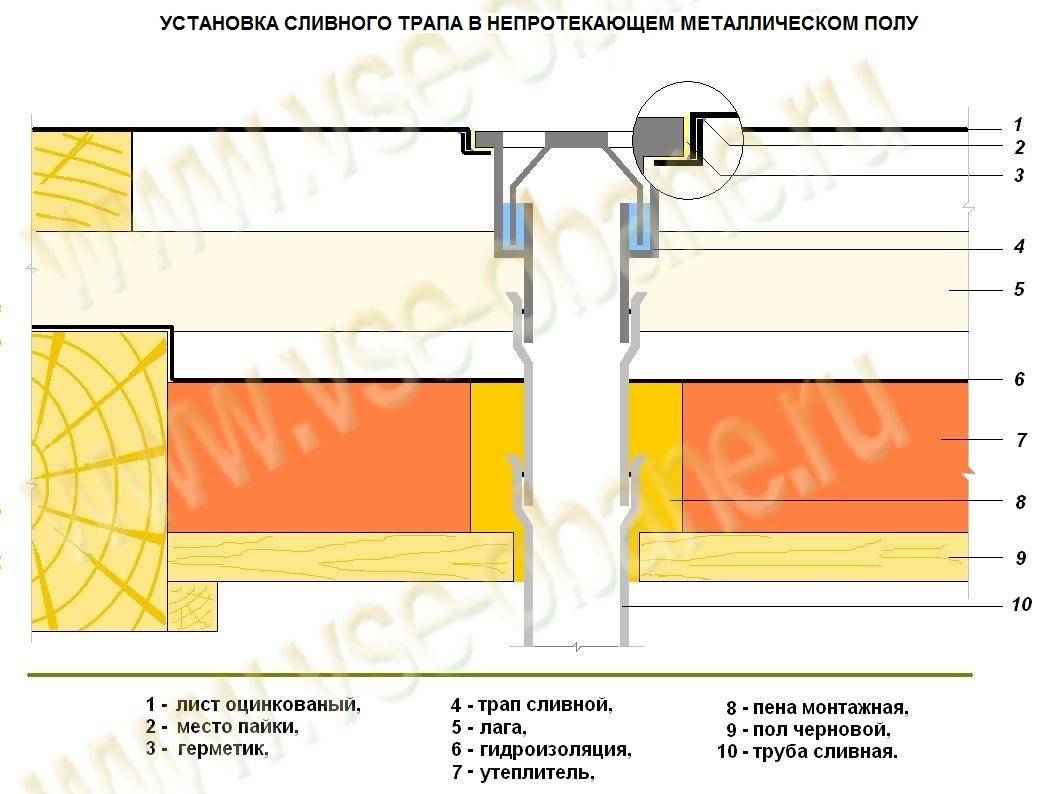

Установка сливного трапа в бане

После того как была уложена теплоизоляция, приходит черед установки сливного пола. Сделать его можно двумя способами. В первом случае он формируется прямо по плитам из пеноплекса, уложенным на черновой пол. Поверхность утеплителя просто заклеивается гидроизоляционной мембраной, а в выбранной точке в пеноплексе и мембране вырезается отверстие под установку корпуса и сливной системы трапа.

В таком варианте помывочные полы изготавливают в виде деревянных решеток, опирающихся на бруски, прибитые по уровню плинтуса стен бани.

Второй вариант установки трапа предполагает облицовку поверхности утеплителя промежуточным полом, который одновременно служит основанием для сливной системы и ПВХ-гидроизоляции. В этом случае полы получаются чуть толще, зато вся сливная система канализационных труб оказывается запечатанной в утеплитель полов бани.

Разумеется, в обоих случаях для помещения парилки и моечного отделения потребуются траповые решетки. Перед тем как сделать трапики в баню, необходимо разметить количество и расположение опорных брусков на сливном полу, таким образом, чтобы размеры одной деревянной решетки не превышали 70х150 см.

Разновидности трапов, их особенности и отличия

Трап — прибор, используемый для отведения воды из встроенной душевой кабины. Сантехническая арматура производится из разных материалов.

Кроме отведения воды, трап улавливает мусор, предотвращает попадание зловонных газов в квартиру. Существуют устройства, размещаемые возле стены или в центре помещения.

Пристенный

Главное достоинство таких моделей — возможность скрытой установки. Их монтируют в крайней части помещения, решетка остается в стыке стены и пола. Узор напольного покрытия не нарушается. Уклон делают по направлению решетки, угол составляет 2 градуса. Пристенные трапы способны отводить больший объем воды, что отражается на цене.

Виды трапов для душа.

Точечный

Такой трап имеет компактные размеры. Сечение сливного отверстия редко превышает 15 см. Пропускная возможность ниже, чем у пристенных моделей (до 25 л в минуту). Самыми востребованными являются прямоугольные и квадратные изделия, сочетающиеся с напольной плиткой. Реже монтируют круглые изделия.

Линейный

Такие приборы имеют удлиненную прямоугольную форму. Их нередко называют душевыми каналами.

От классических моделей отличаются как внешним видом, так и конструктивными особенностями, к котором относят такие моменты:

1. Строение водозаборного блока. Эта часть имеет вид узкого канала длиной 40-120 см. Он накрывается узкой защитной решеткой. Подсоединение к канализации осуществляют по прямой линии с незначительным уклоном, что считается хорошим вариантом при дефиците пространства в полу.
2. Варианты размещения. Линейные трапы устанавливают по ширине или длине стационарной кабины. Допускается размещение возле входной двери. Уклон формируют по направлению к сливу.
3. Скорость отведения стоков. Превышает таковую у предыдущих видов трапов, составляет 50 л в минуту. Этот вариант можно использовать для кабины с мощным душем.

Линейный трап для душа.

Что такое гидрозатвор

Они бывают двух типов:

U-образный (коленный) гидрозатвор

Из рисунка абсолютно понятно, что это нехитрое устройство, похожее на кальян, в отличие от него не пропускает воздух, создавая водяную пробку. А то, что происходит в кальяне, называется – срыв водяного затвора.

Диаметр трубы и способ соединения могут повлиять только на производительность такого устройства, главное, что от него требуется – герметичность, причем его нижняя точка должна быть ниже сливной трубы хотя бы на 50 мм.

Для гидрозатвора подойдут любые подручные материалы, но нельзя забывать, что в том случае, когда доступ к нему будет закрыт, то решающее значение имеет надежность и возможность прочистки.

На втором рисунке видно: как вода, испарившись из пробки (а это обязательно произойдет через 40-50 дней), открывает возможность для проникновения воздуха из канализации.

Так что нужно либо периодически заполнять его водой, либо использовать гидрозатвор другого типа, либо герметично заглушить его на время долгого отсутствия.

Гидрозатвор бутылочный

Из этого рисунка понятно , что другое конструктивное решение не изменило функции этого устройства – создать водяную пробку. Еще одно название такой штуки – сифон.

Ясно также, что соединение труб должно быть герметичным. Такой гидрозатвор заодно является и отстойником.

Нижнюю часть обычного бутылочного сифона для мойки можно открутить для прочистки, а если самодельный затвор такого типа используется, например, в полу, то верхняя часть должна быть разборной.

Как выбрать?

Для того чтобы не ошибиться с выбором и приобрести не только качественную модель, но и конкретно тот сифон, который будет соответствовать вашим индивидуальным нуждам, следует прислушаться к советам опытных специалистов.

В первую очередь особо пристальное внимание рекомендуется обратить на диаметр гидрозатвора. Для того чтобы иметь возможность обеспечивать оптимальную пропускную способность, а также в зависимости от типа устройства, к которому он будет подсоединен, сифон должен иметь тот или иной диаметр условного прохода

Например, для раковины данный показатель должен составлять не менее 50 мм (50х50), а для душа – в 2 раза больше.
Если в вашей ванной комнате несколько сантехнических приборов расположены рядом (либо напротив друг друга в смежных комнатах), то каждый из них необходимо обеспечить отдельным устройством.
Для того чтобы выполнить максимально комфортную установку сифона для посудомоечной или стиральной машины, стоит приобретать модели, которые позволительно устанавливать боком.

Модель сухого типа не подойдет для установки на кухонной раковине, что обусловлено довольно загрязненными жировыми стоками. Для такого сантехнического изделия лучше выбирать сифон бутылочного типа, который является водяным.
Следует учесть тот факт, что сифоны зачастую нуждаются в наличии зазора (особенно это касается устройств, которые устанавливаются для трапа душевой кабины). Помните, что сифоны с горизонтальным устройством не нуждаются в большом запасе по высоте, а для вертикальных нужен зазор не менее чем 15 сантиметров.

Покупку устройства следует совершать только в официальных магазинах или представительствах и только у проверенных продавцов.

Подробная информация о сухом сифоне Hepvo — в следующем видео.

Модели сливных систем для деревянных бань

Если быть точным, то от правильного выбора конструкции сливного трапа для бани зависит сохранность полов в парилке и моечном отделении. Кроме лаговых балок и половиц черновой подбивки пола, начинают отсыревать углы и часть утепления стен.

Можно вообще отказаться от использования слива. Например, в небольших банных срубах с парилкой на пару человек помывочный пол укладывают с небольшим пятиградусным уклоном. Поверх него выкладывают слой из пленки, только чтобы защитить теплоизоляцию и доски черновой подбивки. Поверх пленки устанавливают деревянные трапы для бани. Сток оборудуют по кромке стены, обычно это стандартный желоб, по которому вода уходит в канализационную трубу и в канаву.

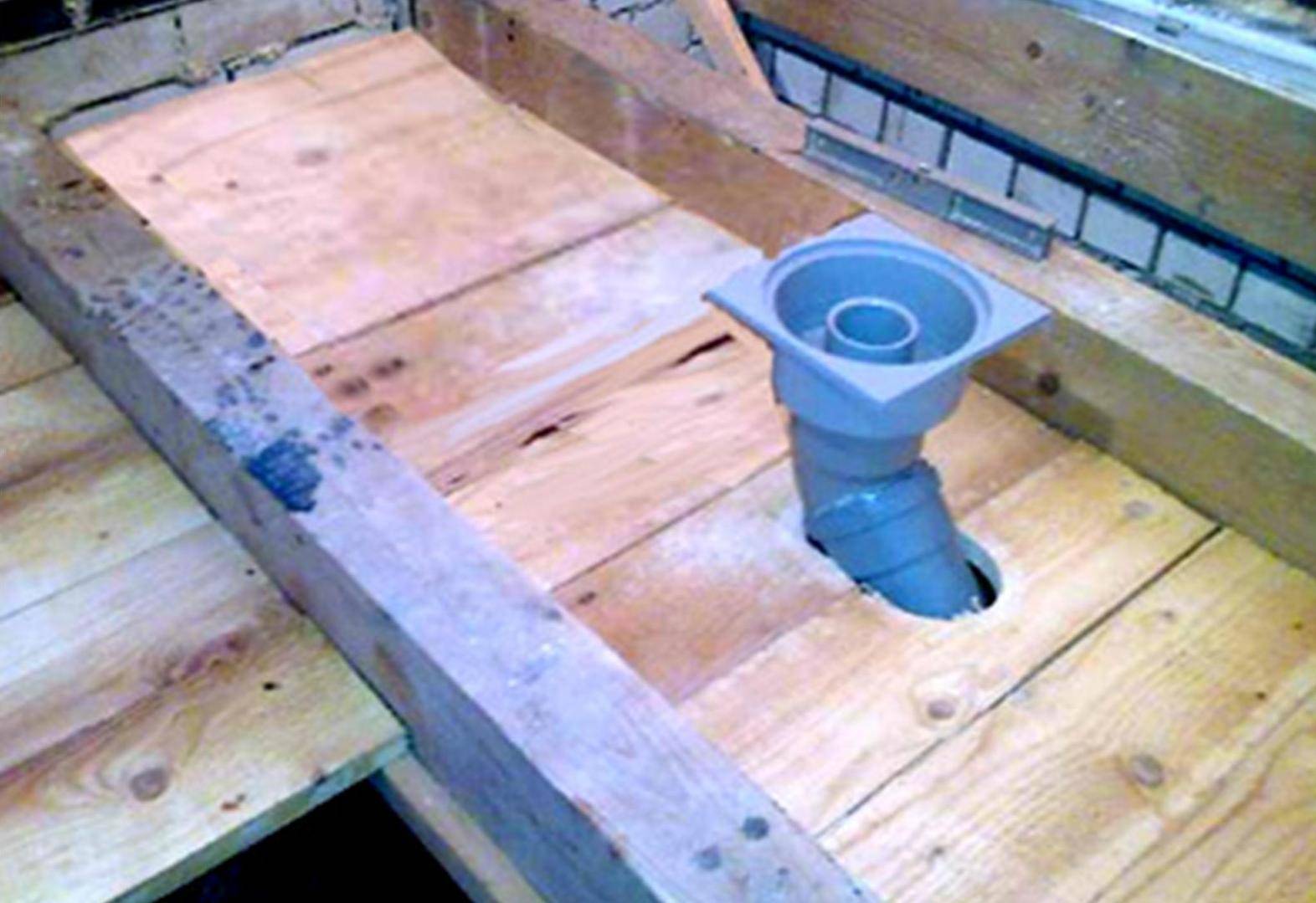

Подготовка к установке трапа

После того как была проведена проверка состояния деревянного пола, найдено оптимальное место для установки трапового слива, обязательно выверяют схему расположения канализационных труб.

Из-за очень маленькой высоты водяного столба трап в условиях бани оказывается очень чувствительным к углу наклона сливной канализационной трубы. Настолько, что многие мастера стараются проверить работоспособность траповой системы еще до монтажа утеплителя и половиц.

Для этого на собранных лагах сбивают коробку из планок, в которую устанавливают корпус трапа. К выводному фланцу подключают канализационные трубы.

Заливая небольшое количество воды, можно очень просто найти оптимальное расположение труб сливной системы в подполе бани. Место расположения коммуникаций фиксируют, оставляют собранным на лагах вывод канализационной трубы, а сам трап демонтируют и возвращаются к нему после настила половиц.

Особенности банных трапов

Трап представляет собой элемент сточной системы, обеспечивающий отвод воды в канализационный канал. В бане он устанавливается в полу парилки и моечного помещения. Водный поток по наклонному напольному покрытию устремляется к сливному отверстию, где и попадает через трап в отвод канализации. Конструкцию данного элемента составляют корпус, сифон, гидрозатвор, отводящая труба и декоративная решетка.

Если устанавливается сливной трап, то для бани он выполняет следующие функции:

• слив воды из помещения в сточную систему;
• соединение канализации со стоком;
• первичная фильтрация сточной жидкости;
• формирование затвора для обратного тока воды и проникновения газов в помещение.

Трапы подразделяются на несколько типов и по способу подсоединения канализационного подвода выделяются такие варианты.

1. Устройство вертикального типа. К такому трапу канализационная труба подводится в вертикальном направлении. Устройство отличается повышенной скоростью водоотвода, но требует значительного углубления сливной системы.
2. Горизонтальный трап. Подсоединение трубы осуществляется сбоку, т. е. в горизонтальном положении, но с небольшим уклоном для обеспечения самотека.

Устройства также разделяются по способу формирования затвора. Трап с мокрым затвором или с гидрозатвором защищает от запахов из канализации и обеспечивается с помощью водяного слоя. Все газы, проникающие из системы, растворяются в воде, что и обеспечивает надежную преграду. Основное ограничение применения – высыхание гидрозатвора при длительном простое бани. Его можно устанавливать при условии проведения банной процедуры не реже 1 раза в неделю. В сухом трапе обеспечивается воздушная прослойка и открывание отверстия только в тот момент, когда нужен слив.

Сухой тип гидрозатвора для бани изготавливается в различных вариантах

Разновидности

Характеристики

Мембранный.
Крышка устройства открывается только при давлении, создаваемом водяным потоком. При его прекращении проход опять закрывается.

Поплавочный.
В нем заложен такой принцип – затвор всплывает наверх при поступлении воды и опускается назад, когда поток исчерпывается.

Маятниковый.
В затворе предусмотрены шторки, которые открываются под воздействием водяного столба высотой 4-6 см, а закрываются за счет собственного веса.

Помимо указанных двух основных разновидностей, набирают популярность универсальные устройства. В них располагается гидрозатвор. Но предусматривается и воздушная прослойка при высыхании водного слоя.

Как выбрать трап

При выборе данного устройства для банных помещений следует учитывать такие основные характеристики.

1. Расположение отводящего патрубка, т. е. тип присоединения. Для горизонтального устройства необходима высота 7–10 см, а при подсоединении вертикального трапа придется подыскать пространство высотой 14–19 см.
2. Диаметр канализационной трубы. Для типовой семейной бани чаще всего делается подвод диаметром 5 см. В больших банях с интенсивной эксплуатацией рекомендуются трубы диаметром 10 см.
3. Пропускная способность. Этот параметр напрямую связан с предыдущей характеристикой. Так при использовании трубы 10 см скорость слива воды превышает 2,3 л/с.
4. Внешний вид. В настоящее время предлагается огромный ассортимент трапов с различным дизайнерским оформлением. По конфигурации накладной решетки выделяется 3 основных разновидности – круглые, прямоугольные (квадратные) и угловые. Последний вариант обычно используется, когда сток расположен в самом углу помещения. Здесь он будет практически незаметен. Дизайн трапов подчеркивает рисунок расположение щелей или отверстий на решетке. Цвет изделия надо подбирать так, чтобы он гармонировал с напольным покрытием.
5. Не менее важны размеры устройства. При выборе учитывается диаметр сливного отверстия и трубы канализации, величина пространства под полом. Трап должен прочно устанавливаться в отверстии.

Устройства делаются из металла или пластика, а также могут использоваться комбинированные конструкции. Наибольшей прочностью обладают металлические трапы, но с учетом банных условий подойдет нержавеющая сталь, алюминий или медные сплавы. Они значительно дороже пластиковых трапов, что и объясняет популярность последних. Комбинированные устройства имеют металлический корпус, а сифон и накладная решетка могут изготавливаться из пластика и дерева.

Установка трапового слива

Процесс монтажа слива начинается с нанесения на пол разметки под отверстие. Сделать это достаточно просто, если точно знаете расположение оси канализационной трубы, расположенной в подполе. Обычно точку — центр окружности размечают при укладке сливного пола в бане.

С помощью электролобзика по разметке вырезается отверстие, равное наружному диаметру корпуса. Трап должен входить в вырез с небольшим зазором.

Далее с помощью стамески и легкого молотка, можно киянки, вырезается квадрат под установочный фланец трапа. Если половицы тонкие, то работу лучше выполнить с помощью ручного фрезера, и лишь углы подрезать руками.

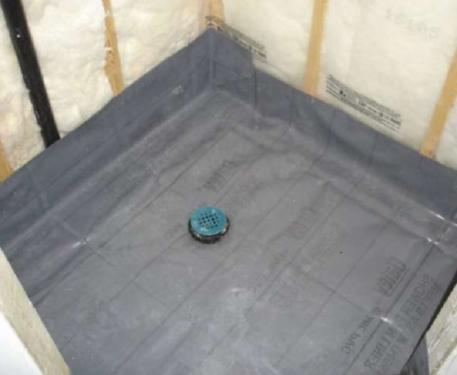

Далее на пол бани укладывается гидроизоляционная мембрана, размер полотна должен выбираться с небольшим запасом, так, чтобы на стены бани оставался нахлест в 30-35 мм.

Перед укладкой трапа полотно нужно будет натянуть и зафиксировать алюминиевыми порожками. Далее, по месту установки в пленке ПВХ вырезают отверстие диаметром на 15 мм меньше цилиндрического корпуса трапа. Края пленки насекают прямыми надрезами, обрабатывают герметиком и вклеивают на стенки посадочного места.

Остается вставить выводную трубу в стыковочный фланец канализации, обработать герметиком края сливной системы и установить корпус на место.

Особенности монтажа сухого трапа

Установка трапа в бане с использованием сухого затвора должна строиться на следующих принципах.

1. Решетка устройства не должна выступать над напольным покрытием. Обычно она монтируется на одном уровне с полом.
2. Пол в банном помещении должен иметь такой уклон, чтобы вся вода с его поверхности самотеком направлялась в трап.
3. Между напольным покрытием и накладной решеткой трапа не должно быть зазоров, через которые может просачиваться вода, минуя канализацию.

Для обеспечения качественного и надежного стока важно правильно уложить под полом отводную канализационную трубу. В районе сливного отверстия она должна быть подведена на глубине, достаточной для установки трапа

Монтаж сухого трапа осуществляется после укладки отводящей трубы и заливки бетонной стяжки.

Подготовка трапа к монтажу. Для этого соединительный патрубок отрезается на нужную длину

Особенно это важно для трапа вертикального типа, где общая высота устройства определяет высоту установочного пространства.
Подготовка места для монтажа. Важно сформировать посадочное гнездо в подполье так, чтобы поместился весь корпус устройства

В сухом затворе рабочий участок, необходимый для создания нужного давления водяного столба составляет от 3 до 7 см, что нужно учитывать при подготовке места.
Установка корпуса трапа и соединение его с канализационной трубой. Фиксация его в подготовленном гнезде.
Проверка срабатывания элемента затвора, для чего в открытый корпус заливается вода.
Установка и герметизация накладной решетки. Стык с бетонной стяжкой заполняется клеевой массой или цементным шпаклевочным раствором.
Укладка финишного покрытия пола (плитка, деревянный настил и т. д.). Решетка трапа выравнивается с поверхностью финиша. Для этого кладку керамической плитки начинают от сливного отверстия.

Трап с сухим гидрозатвором можно сделать своими руками. В качестве запорного элемента используется пластиковый шарик. Диаметр его подбирается так, чтобы шарик плотно перекрывает сливное отверстие. Таким образом изготавливается устройство поплавкового типа. Поток воды будет приподнимать шарик, но после ее слива он снова займет свое место. Для создания давления достаточно высоты столба порядка 4–6 см.

Декоративную накладную решетку лучше сделать из дерева. Подготавливается деревянная пластинка толщиной 10–15 мм нужного размера. В ней просверливаются многочисленные отверстия или делаются щелевидные прорези.

Организация отвода стоков из бани

• Под полом бани, отступая от фундамента полметра, выкапывается приямок глубиной до 1,5 м.
• От него с выходом наружу прокладывается траншея до дренажного колодца, расположенного на расстоянии более трех метров от бани и имеющего площадь дна 2,5 м2.
• Колодец и траншея обмазывается глиной.
• Дну траншеи придается форма лотка и уклон в направлении колодца.
• По завершении монтажа системы канализации приямок, траншея и колодец засыпается гравием, песком и грунтом в качестве наружного слоя.

При строительстве солидной бани больших размеров и интенсивным посещением будет логичным подключение ее канализации к домовой или к центральной системе, которая позволит забыть навсегда о периодическом вывозе стоков и сэкономит семейный бюджет. Кроме того, это исключит проблемы, связанные с нарушениями санитарных норм и соответствующими органами.
