Как вывести трубу через крышу из ондулина

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

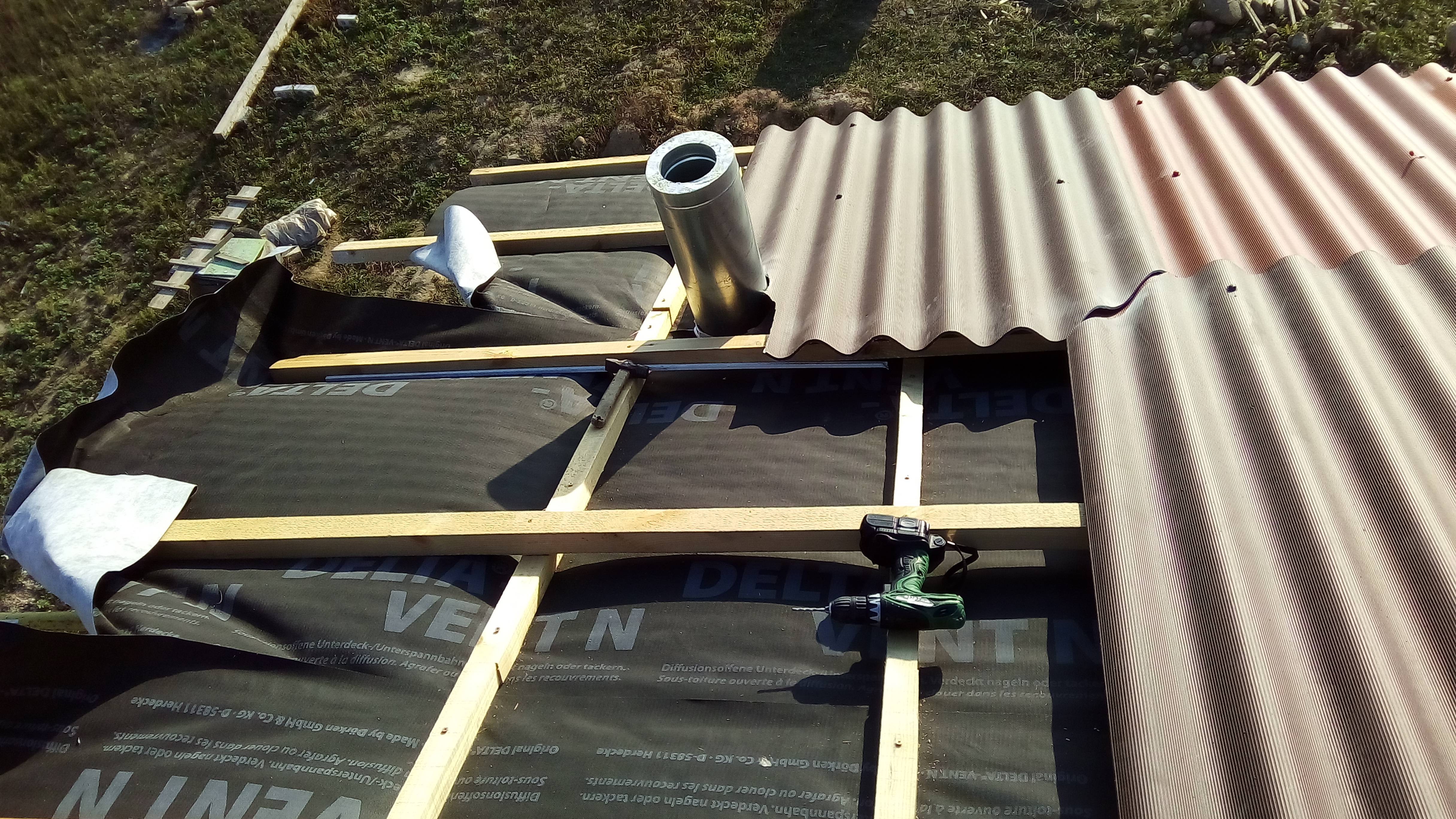

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход – это печная классика.Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать – печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла – проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу. Комбинация – железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионаломВ бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

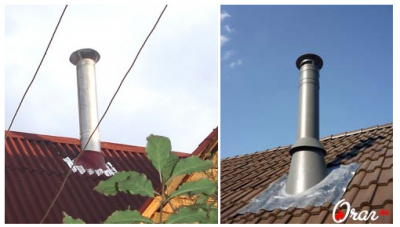

Металлическая монотруба. Фото СтройДомПо конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода – для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе – вообще без проходок.

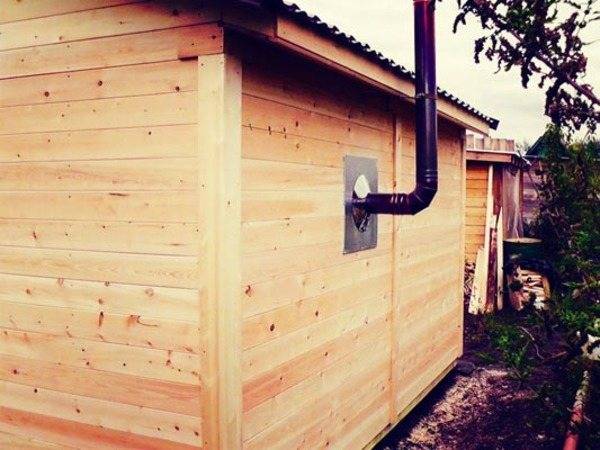

Вывод трубы дымохода через стену. Фото НЗСКЕсли нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

Особенности использования ондулина для кровли

Крыша из ондулина имеет свои особенности, среди которых есть как положительные моменты, так и отрицательные. К положительным характеристикам можно отнести:

• Высокие технологические и эксплуатационные характеристики, которые обеспечиваются входящими в состав компонентами – битум, органические волокна, разнообразные наполнители, повышающие прочность и долговечность;
• Кроме самого покрытия, промышленность выпускает и готовые решения – коньки, ендовы, уплотнители, крепежи;
• Длительный срок эксплуатации;
• Экологичность;
• Простота монтажа;
• Разнообразная цветовая гамма.

Из недостатков можно отметить среднюю прочность и выгорание цветных элементов на солнце.

На крыше из ондулина следует правильно вывести трубу, а также предусмотреть, чтобы герметизация была выполнена соответствующим образом.

От чего зависит способ обустройства прохода трубы

В первую очередь он зависит от типа трубы и материала ее изготовления. Для каждого из распространенных в строительстве материалов (кирпич, бетон, металл и т.д.) имеются свои нюансы установки прохода.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться. А это может быть опасно.

В зависимости от того, какую внешнюю отделку будет решено выполнять для трубы, будет происходить и выбор герметизации примыканий.

В зависимости от размеров трубы, в некоторых случаях можно подобрать стандартные типовые элементы, выпускаемые именно для таких целей, которые могут идти в комплект с кровельным материалом.

Правильно смонтированный проход для печной трубы, с учетом правил пожарной безопасности и эксплуатационных характеристик покрытия (ондулин), можно на долгие годы обезопасить себя от проблем с протеканиями на данном участке крыши, а также сделать отопление дома, в независимости от типа обогрева, безопасным и эффективным. Кроме того, по рекомендации производителя кровельного материала следует использовать конкретные строительные материалы, наиболее подходящие для данных видов работ.

Последовательность работ

1. Примыкание в нижней части трубы закрывается фартуком с таким расчетом, чтобы на нем было по одной дополнительной воле с каждой стороны. Фартук прибивается по каждой волне, исключая крайние. Углы герметизируются при помощи ленты «Ондуфляж-Супер».
2. Боковые части оформляются фартуком «боковое примыкание», который прибивается к дополнительным брускам обрешетки.
3. Стык за трубой, а также стык фартука и трубы во фронтальной ее части герметизируется при помощи ленты «Ондуфляж-Супер».
4. Верхняя часть герметизирующих материалов закрепляется металлической планкой по всему периметру трубы с некоторым отступом от верхнего края. Место между фартуком и поверхностью трубы заполняется полиуретановым герметизирующим составом.
5. Поверх ленты «Ондуфляж-Супер», уложенной за трубой, устанавливается дополнительный блок ондулина и прибивается к дополнительной обрешетке.

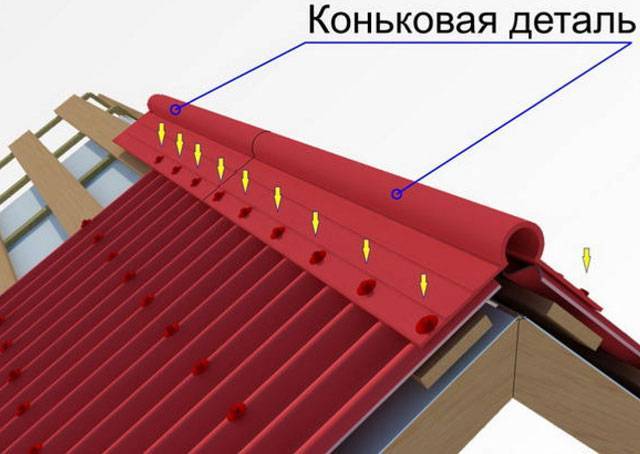

После этого можно производить установку коньков или продолжать монтаж кровли.

Как правильно вывести металлическую трубу через ондулиновую крышу?

Вывести металлическую трубу через ондулиновую крышу не так-то просто. Дело в том, что ондулин – горючий материал, точно также как и дерево, из которого сделана стропильная ферма крыши.

Если, к примеру, вы строите баню и хотите покрыть ее ондулином, то дымоходная труба должна быть расположена с расчетом около 250 мм от легковоспламеняющегося материала (деревянных стропил). А в ондулине придется пропиливать дыру приличного размера. Через эту дыру будет попадать влага внутрь кровли. Значит, нужено оббить ответстие специальным материалом, который защитит крышу от протекания и в то же время, он должен быть не горючим.

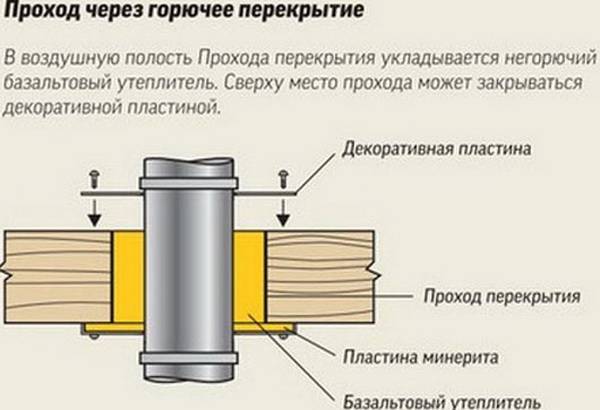

Знаю, что часто для этих целей используют базальтовую минвату. Края минваты подгибаем, прибивая гвоздями или скобами. По краям еще можно пройтись уплотнительными лентами. Места выхода трубы (выше и ниже) снабдить необходимыми вентдеталями. Это нужно, чтобы циркуляция воздуха под кровлей не была нарушена.

Создание выхода под трубу

Кольцо для пластиковых труб создают более крупные по размерам элементы. Как правило, это металлические трубы с диаметром от 11 сантиметров. Такое значение принимается исходя из требований вентиляционных систем, поэтому не может быть изменена.

Нередко получается так, что выход трубы приходится на труднодоступные места, подверженные чрезмерному воздействию осадков. В таких случаях приходится совершать дополнительную изоляцию трубы. Такую процедуру можно провести самостоятельно, если придерживаться следующей методики:

Область вокруг трубы обезжиривается специальными средствами. Их можно приобрести в любом строительном магазине или сделать самостоятельно.

• Поверх подготовленного основания наносится первый слой гидроизоляционного вещества.
• После этого труба оборачивается специальной тканью с целью армирования. К следующему этапу приступают не сразу, так как ткань должна пропитаться жидкой гидроизоляцией.
• Буквально через 15 минут можно приступать к нанесению второго слоя гидроизоляции. Поверх него снова наматывается ткань. Готовое изделие откладываем для просушки и через некоторое время ставим его на свое место.

ВАЖНО: Если у вас нет походящей ткани, то можете использовать герметичную ленту. Это будет даже лучше, ведь с помощью нее можно изолировать любые стыки и трещины

Правила обустройства дымохода

Особое внимание на крыше из ондулина следует уделить трубе, заделывать примыкание которой к материалу покрытия следует, учитывая особенности материала. Дымоход через крышу следует выводить по таким правилам:

Дымоход через крышу следует выводить по таким правилам:

• Располагать дымоход на крыше как можно ближе к коньку;
• Высоту трубы делать ненамного выступающей над поверхностью кровли;
• Примыкание к трубе оконных конструкций мансарды запрещено;
• Монтировать на кровлю защитные укрепления для трубы дымохода из слишком жестких материалов не рекомендуется;
• Проход трубы через конструкцию кровли должен обустраиваться с учетом таких факторов, как материал, из которого дымоход изготовлен, и материала отделки наружной части дымохода.

От чего зависит способ обустройства прохода трубы

В первую очередь он зависит от типа трубы и материала ее изготовления. Для каждого из распространенных в строительстве материалов (кирпич, бетон, металл и т.д.) имеются свои нюансы установки прохода.

Внимание! В установке прохода и обеспечении качественно герметизации не стоит смотреть на какого-нибудь соседа Петровича и все повторять за ним. В данной ситуации целесообразен индивидуальный подход.. Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться

А это может быть опасно.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться. А это может быть опасно.

В зависимости от размеров трубы, в некоторых случаях можно подобрать стандартные типовые элементы, выпускаемые именно для таких целей, которые могут идти в комплект с кровельным материалом.

Внимание! Если ширина дымохода оказывается более чем 0,8 метра, то за трубой рекомендуется выполнять разуклонку. Так называемую маленькую двускатную кровлю, которая будет препятствовать скоплению снежных масс и дождевых вод за трубой

Лучше всего стараться проход трубы выполнять либо в месте самого конька, либо практически сразу за ним.

Правильно смонтированный проход для печной трубы, с учетом правил пожарной безопасности и эксплуатационных характеристик покрытия (ондулин), можно на долгие годы обезопасить себя от проблем с протеканиями на данном участке крыши, а также сделать отопление дома, в независимости от типа обогрева, безопасным и эффективным. Кроме того, по рекомендации производителя кровельного материала следует использовать конкретные строительные материалы, наиболее подходящие для данных видов работ.

Что еще почитать по теме?

Нюансы монтажа вентиляционных систем

Вентиляционные системы бывают двух типов: естественными и принудительными. В первом случае на поверхности кровли не будут устанавливаться какие-либо специальные устройства, все происходит естественным образом. Воздух заходит по периметру карнизных свесов, под которыми расположены продухи. Они представляют собой небольшие зазоры и рассчитываются исходя из площади кровельного ската, чем больше это величина, тем более высокими они должны быть. Выход воздуха происходит через коньковой элемент или так называемый холодный треугольник.

Если в кровельном пироге присутствуют теплоизоляционные плиты, то поверх них укладываются небольшие бруски и закрываются гидроизоляцией. Они создают воздушную прослойку внутри ската и воздушные массы спокойно удаляют конденсат из него.

В случаях, когда естественная вентиляция не может справиться с обработкой приточного воздуха и выводом излишней влаги из чердачного помещения, устанавливаются специальные устройства, которые создают принудительную вентиляцию. Данные элементы очень часто можно приобрести вместе с кровельным материалом. Таким образом можно достичь максимальной стыковки.

Данная вентиляционная система устанавливается крайне просто, главное, понимать ее принцип работы. Труба и ондулин должны максимально сочетаться между собой, в противном случае возникнут небольшие зазоры, и через них влага будет попадать в кровельный пирог, постепенно разрушая гидроизоляцию.

Трубы для принудительной вентиляции создаются со стандартными размерами, где длина составляет 86 сантиметров, а высота 47. В качестве основного сырья используется сополимер АБС.

Установить трубу на уже используемом покрытии из ондулина можно по следующей технологии:

• Лист покрытия, в которое будет устанавливаться труба оснащается дополнительными крепежами, дабы придать ему большую устойчивость, а верхний лист снимается.
• В прорезанный материал устанавливается специальная подкладка, которая будет служить основанием. Крепим его при помощи подходящих метизов, в данном случае подойдут саморезы с подкладкой. Метизы должны приходиться на каждую волну ондулина, поэтому их уйдет относительно много.
• После завершения такой работы переходим к снятому листу. Он кладется обратно с чуть большим нахлестом, дабы атмосферные осадки не могли затечь под основание трубы.

На последних этапах монтируется труба и фиксируется вблизи основания. Стоит отметить, что ее расположение должно быть строго вертикальным. В качестве крепежей используются специальные пластиковые шпильки.

ВАЖНО: Можно выбрать трубу с более высоким качеством, а работу по установке провести самостоятельно. Таким образом вы приобретете хорошее устройство за небольшую сумму

Пошаговая инструкция вентиляции крыши из ондулина

Для начала рассмотрим самый распространенный вариант внедрения вентиляционной трубы для ондулиновой кровли. Речь идет об изначальном покрытии кровли материалом. Процесс монтажа выполняется по обычной схеме. Непосредственно перед тем, как уложить последний ряд ондулиновых листов, нужно определить точку вывода вентиляционного канала на крыше. Ведь чаще всего воздуховод устанавливают именно в последнем или предпоследнем ряду. Кровельного материала. Дальше инструкция следующая:

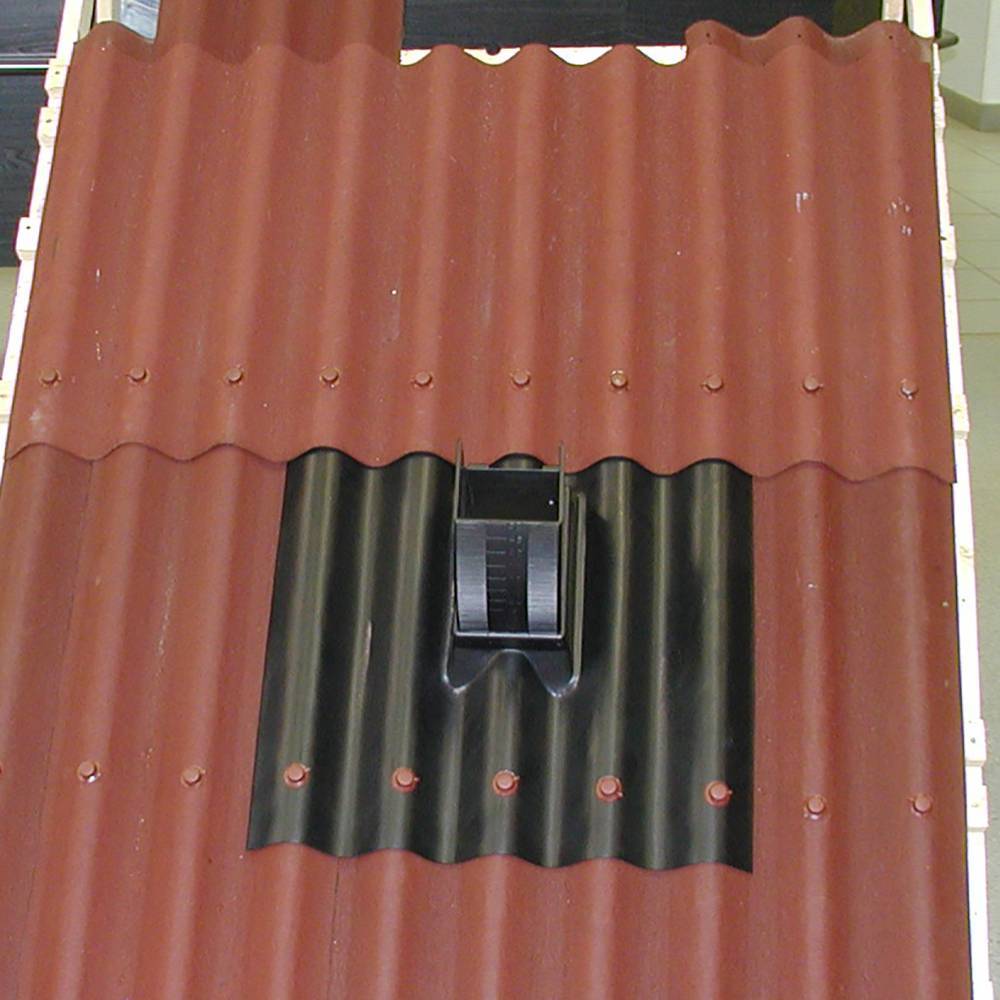

Первым делом нужно установить проходной элемент на ондулин. Под проходным элементом в нашем случае подразумевается лист однулина с уже вырезанным отверстием, и трубой. Только для монтажа эта труба снимается. На фото видно, как выглядит проходной элемент

При этом важно использовать рулетку и выдержать нахлест проходного элемента на нижний ряд ондулина. Нахлест должен составлять 17 см и больше, как это показано на фото

Для фиксации используются специальные гвозди с прокладкой для однулина. Сам проходной элемент фиксируется гвоздями в каждую волну. Исключением являются две боковые волны, которые впоследствии будут использованы для нахлеста по бокам.
Когда элемент надежно зафиксирован снизу, требуется приложить лист ондулина, который будет использоваться для дальнейшей обшивки кровли. После чего его нужно разметить. Боковой нахлест делается на одну волну, в нужном месте ставится метка. А вот нахлест сверху составляет все те же 17 см. Там тоже ставится метка.
Теперь можно нанести точные линии и выполнить нарезку смежного листа. Резка поперек волн одндулина лучше всего выполняется посредством электролобзика или ручной циркулярной пилы. Если таковых нет, используется ножовка, смоченная в масле или воде. Что касается резки вдоль волны, то лучше всего использовать острый канцелярский (монтажный) нож.
Когда смежной лист готов, остается установить его на свое место и закрепить к обрешетке посредством гвоздей, как при обычном монтаже. При этом не забывайте о нахлестах: боковой одну волну, сверху – 17 см
Гвозди забиваются в каждую волну ондулина.
Обратите внимание! С противоположенной стороны, где еще нету смежного листа, нужно оставить одну волну незакрепленной.

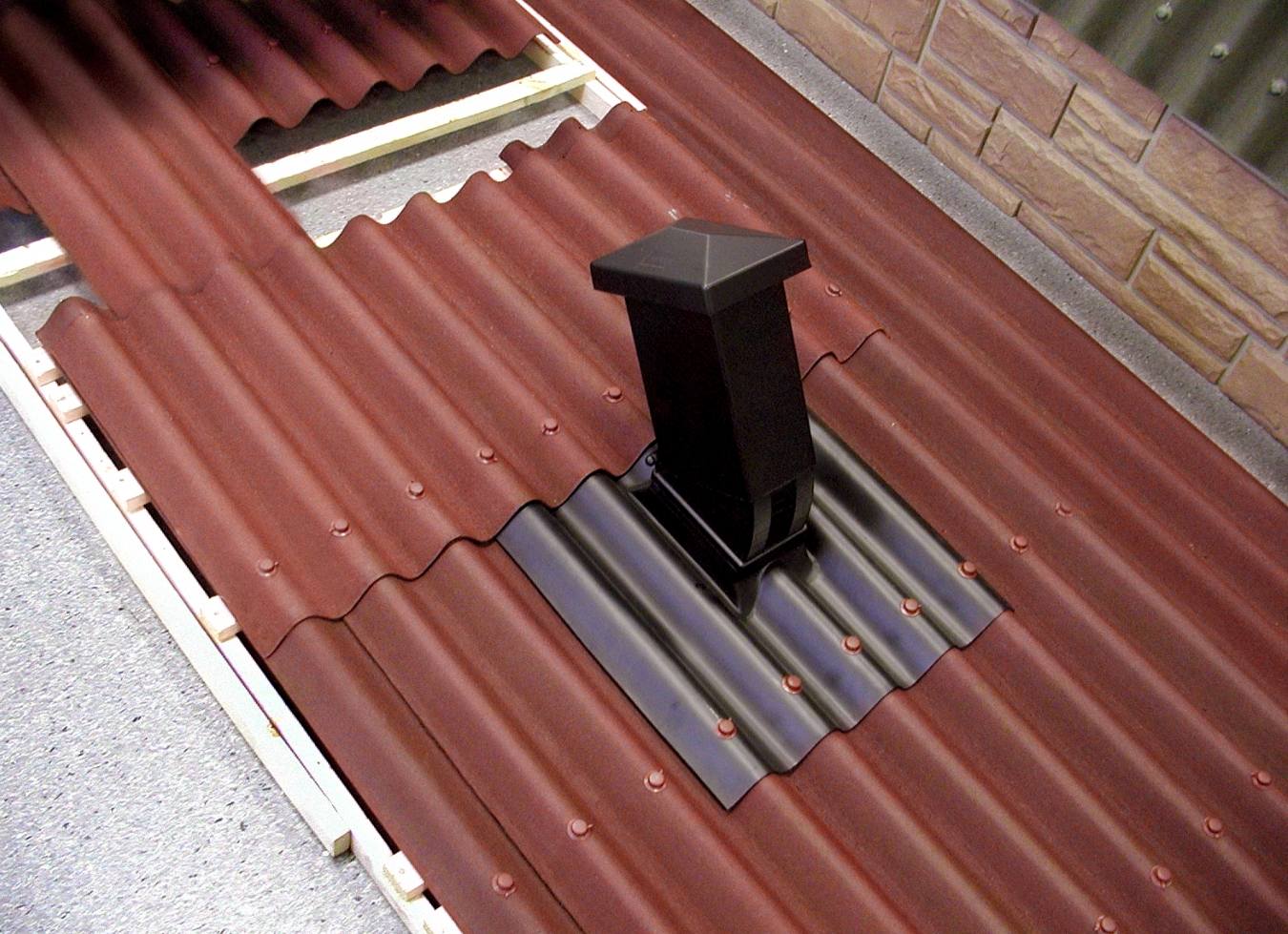

Далее производится сборка вентиляционной трубы. На ней закрепляется колпак, и конструкция приобретает готовый вид
Труба устанавливается на проходной элемент строго в вертикальном расположении. В конце ее остается закрепить при помощи четырех саморезов.
Осталось только уложить смежной лист однулина. С ним не нужно выполнять никаких дополнительных действий и обрезать. Он укладывается с нахлестом в одну волну и закрепляется в обычном порядке. При этом волна листа может накрывать проходной элемент сверху, или же, наоборот, лежать сверху на нем.

Вот и все, работы по устройству вентиляционной трубы для ондулина завершены, как и обустройство кровли в целом. Рекомендуем посмотреть это обучающее видео, из которого наглядно видно, как можно сделать все работы по монтажу вентиляции в ондулине своими руками.

Рекомендации по монтажу — схема крепления

Чтобы свести к минимуму сроки укладки материала и количество потерь на его подрезку, достигнув при этом значительного срока службы, рекомендуется взять на вооружение несколько простых правил, как правильно установить ондулин

Очень важно, что во время монтажных мероприятий температурный режим находился в пределах от 0 до +30 градусов. Жара провоцирует размягчение битума, из-за чего листы деформируются

Мороз делает ондулин очень хрупким, из-за чего возрастает риск появления трещин во время перемещения установщика или забивания гвоздей. Некоторые производители допускают небольшие морозы при укладке материала, однако лучше с этим не экспериментировать.

Если во время монтажа крыши из ондулина своими руками установилась жаркая погода, важно избегать растяжений листов: после снижения температуры участки установки крепежей могут деформироваться или покрыться трещинами. Разрезать ондулин лучше всего ножовкой по дереву, обязательно смазав ее маслом: это позволит избежать застревание инструмента

Также для этих целей может применяться дисковая пила.

При обустройстве обрешетки очень важно учесть наклон ската. Если речь идет о небольшом уклоне до 10 градусов, применяется сплошная надежная обрешетка, изготовленная из шпунтованной доски или фанеры

При уклоне в 10-15 градусов на обрешетке делается шаг между перемычками в 45 см. И если скат наклонен более, чем на 15 градусов, шаг элементов обрешетки увеличивают до 60 см.

Как покрыть крышу своими руками — пошаговая установка

Этап 1. Установка ондулина на крышу начинается с оснащения стропил обрешеткой поверх ранее уложенной пароизоляционной пленки. Такая же пароизоляция может быть установлена со стороны чердачного помещения. Для заполнения промежутков обрешетки используется утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Сверху обрешетки обустраивается из реек контробрешетка, что позволяет создать технологическую вентиляционную полость.

Этап 2. Монтаж кровли из ондулина своими руками стартует с первого ряда, от кровельных скатов. Лучше выбрать для этого подветренную сторону, чтобы избежать задуваний под кровельную облицовку

При креплении листов важно достигать, чтобы их нижние края выходили за карнизную доску. Выступ подбирается в индивидуальном порядке: главное, чтобы вода эффективно отводилась за пределы крыши, на середину водосточного желоба

В любом случае, выступ не должен превышать 70 мм. При укладке ондулина делают нахлест на одну волну. На размеры продольного перекрытия влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые в центре листа забиваются через волну.

Этап 3. Укладка второго и каждого следующего листа проводится с его половины, для достижения разведения стыков кровли в соседних рядах. Данную схему укладки применяют вплоть до кровельного конька.

Этап 4. Перед укладкой последних рядов монтируется дополнительная обрешетка под коньковый профиль.

Для этих целей лучше всего использовать стандартный профиль, изготовленный той же фирмой, что и ондулиновое покрытие. Размер перекрывания профилем друг друга – 12,5 см. Конек крыши прибивается на каждую волну.

Этап 5. Если стена и кровельная конструкция имеет стыковку, ее оформляют стандартным профилем от того же изготовителя. Такой же принцип применяется для оформления участков соединения отдельных плоскостей кровельной поверхности (ендовых).

Этап 6. Место, где кровля стыкуется с фронтонной доской, необходимо хорошо защитить от влаги. Для этого используется один из двух способов. Один из них предполагает загибание края ондулинового листа, который прибивают к доске фронтона. Второй прием реализуется путем накладки на ребро крыши прямоугольного профиля, или щипца: это также позволяет сделать место стыковки более эстетичным.

Как ухаживать за кровлей из ондулина

Если процесс укладки листов был проведен по всем правилам, особый уход за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать – своевременно убирать с крыши на даче из ондулина различную грязь, чтобы она смогла прослужить максимально долго. Спустя определенное время наблюдается постепенная потеря ондулином первоначальной свежести окраски. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками – задача вполне посильная. Все, что при этом потребуется – строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы крыши.

Методика компании Ондулин

Наиболее простым способом, как вывести трубу вентиляции и закрепить ее на крыше, является использование фирменного проходного элемента из полихлорвинила, так называемая вентиляционная труба ондулин, приобрести ее можно в строительных супермаркетах, например, «У Петровича».

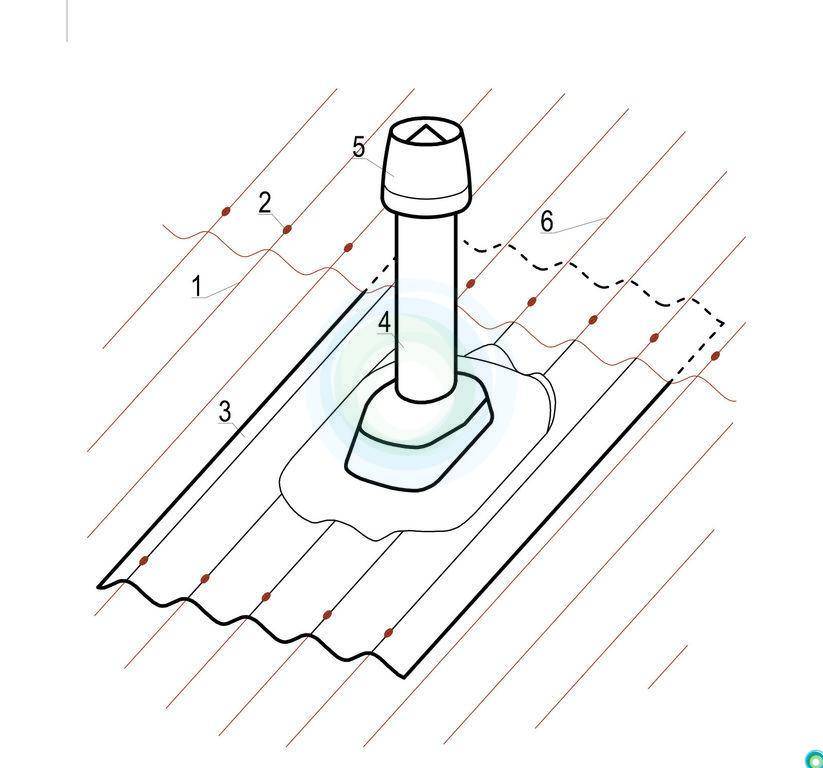

Выведение вентиляционной трубы при монтаже кровли из ондулина

Перед укладкой последнего ряда листов ондулина определяют точку вывода вентиляционного каналана кровлю. Как правило, воздуховоды располагаются в последнем ряду покрытия. Проходной элемент устанавливаем в месте выхода вентиляционного канала таким образом, чтобы нижний край закрепить с нахлестом на лист ондулина предыдущего ряда. Нахлест элемента на лист нижнего ряда должен быть не менее 17 см.

Крепеж выполняется набивкой гвоздей в каждую волну элемента. Затем закрепляем по бокам проходного элемента листы ондулина таким образом, чтобы обеспечивался перехлест минимум в одну волну. На верхний край переходного элемента должно дохлестывать полотно с минимальным напуском в 17 см. Верхний край также крепится гвоздями в каждую волну.

Обустройство прохода вентиляционного канала на крышу после завершения кровельных работ

Зачастую устанавливать трубу вентиляции на крыше приходится уже после завершения укладки кровли. Если невозможно демонтировать лист ондулина и выполнить обустройство вывода в порядке, описанном в предыдущем пункте, приходится действовать радикальным способом:

1. На первом этапе разрезаем крышу из ондулина крестообразным надрезом. Кромки разреза заводим вниз, подгибаем и фиксируем на внутренней стороне кровельного пирога с помощью скотча или скоб. Вдоль разреза необходимо выполнить обработку клеевым составом и пленкой для предупреждения попадания влаги в теплоизоляционный слой;
2. Для установки воздуховода используем специальный переход – фартук. Края основания фартука заправляем под лист ондулина, зазоры в зоне примыкания кровельного материала к фартуку лучше заделывать специальной переходной лентой «Ондуфлеш»;
3. Фартук прибиваем через ондулиновый лист к рейкам обрешетки и усиливаем накладкой с внутренней стороны кровли.

Обустройство зоны примыкания ондулина к печной трубе или дымоходу

Помимо обеспечения качественной гидроизоляции, чтобы правильно вывести печную трубу через крышу, необходимо учесть требования пожарной безопасности. В этом случае дымоход может одеваться в дополнительный наружный кожух из стали, внутри укладывается слой термоизоляции, обеспечивающий нагрев наружной оболочки не выше 40-50 о С. В результате получается сэндвич труба через ондулин.

Кроме того, в местах, примыкающих к печной трубе, необходимо сделать сплошную дополнительную обрешетку, которая будет поддерживать края полотна и переходного элемента. Брус обрешетки должен быть удален от боковой поверхности стен дымохода на расстояние 3-4 см, и от верхней на расстояние не менее 5-10 см.

Примыкание с нижней стороны обустраивается покрывающим фартуком, при этом поверхность переходного элемента должна перейти поверх полотна ондулина слева и справа не менее чем на одну волну. Покрывало фартука прибивается поверх ондулинового покрытия гвоздями в дополнительную обрешетку, при этом в крайние волны гвозди не бьются. На углах уложенного элемента выполняется герметизация лентой «Ондуфлеш».

Слева и справа от дымохода на полотно ондулина устанавливается элемент «боковое примыкание». Его необходимо отмерить аналогично предыдущему фартуку, вырезать и установить на линии примыкания и прибить гвоздями.

Примыкание верхнего края заклеивается лентой «Ондуфлеш», с помощью этого же материала заклеиваются верхние края фартуков, настилающиеся на вертикальную поверхность трубы. Верхний край ленты фиксируют с помощью дополнительной металлической планки и саморезов. По краю металлической планки щель нужно заделать полиуретановым герметиком. Ленту «Ондуфлеш», наклеенную поверх верхнего края печной трубы, нужно закрывать дополнительным куском ондулина и прибивать.

Обустраиваем зону примыкания для дымохода

Существует несколько правил, которых нужно придерживаться, когда речь идет о работах с дымоходной или печной трубой. Вот эти правила:

• дымоход устанавливается ближе к коньку кровли;
• важна высота трубы. Она должна возвышаться над коньком;
• запрещается примыкание к трубе оконной конструкции мансардного помещения;
• делать на кровле защитные экраны для трубы лучше из не слишком жестких материалов;
• обустройство прохода трубы зависит от материала, используемого для дымохода.

Пожарной безопасности при выведении дымоходной трубы, уделяется особое внимание. Хоть источник огня находится низко в печи, продукты горения нагревают дымоход до внушительной температуры

В таком случае используются сэндвич трубы через ондулин. Их корпус можно увидеть на этом фото.

Это как термос, который удерживает во внутренней части горячую жидкость, при этом оставаясь холодным с внешней части. Таким образом. дымоход не нанесет вред ондулину. Что касается дымоходов из кирпича или другого материала, то они укрываются в защитный металлический кожух со слоем термоизоляции. Тогда наружная оболочка будет нагреваться не больше 30–40 градусов.

Совет! Не стоит забывать о правилах безопасности. Работы выполняются на крыше, любое неверное движение может привести к пагубным последствиям.

Проход дымохода через кровлю: основные нюансы обустройства

Как можно увидеть, крыша, покрытая ондулином, имеет и достоинства, и некоторые недостатки, которые следует обязательно учитывать при обустройстве дымоходного прохода

Кровельщики рекомендуют уделять особое внимание следующим моментам:

1. Место расположения дымоходного прохода через крышу ближе к коньку:
   • небольшая высота выступа дымохода над крышей;
   • низкий порог воздействия на дымоходную конструкцию неблагоприятных внешних факторов;
   • обеспечение оптимальных условий для предупреждения образования повышенной влажности и скопления ее излишков вокруг дымоходной трубы.
2. Проход дымохода не должен располагаться:
   • рядом с оконными проемами мансардного помещения (так как из дымохода будут в данное помещение попадать продукты горения – угарный газ, дым и т. д.);
   • на внутренних углах, образованных ендовами или стыками двух скатов кровли (это затруднит обеспечение качественного примыкания к дымоходной трубе, при этом возникнет возможность образования снегового кармана).
3. Крепление дымохода в проходе через кровлю из ондулина не должно выполняться жестко (это может повлечь за собой нарушение целостности ондулинового покрытия крыши).
4. Конструкция прохода дымохода через кровлю зависит от таких факторов:
   • материала трубы, используемой для отвода дыма (чаще всего это либо металл, либо огнеупорный кирпич, но может применяться и керамика, и даже асбестоцемент);
   • наружной отделки дымохода (в зависимости от наличия штукатурки на трубе дымохода, различная степень примыкания к кровле).
5. Технология монтажа прохода дымохода через кровлю с учетом составляющих кровельного пирога и внешнего покрытия крыши.

Разобравшись во всех названных нами тонкостях, можно приступать к непосредственному обустройству дымоходного проема через кровлю из ондулина.

Особенности монтажа

Чтобы обеспечить высокую степень пожаробезопасности и герметичности, на крыше для обустройства прохода дымохода выполняется монтаж отдельного короба.

В большинстве случаев это касается как труб круглого диаметра, так и квадратного или прямоугольного сечения.

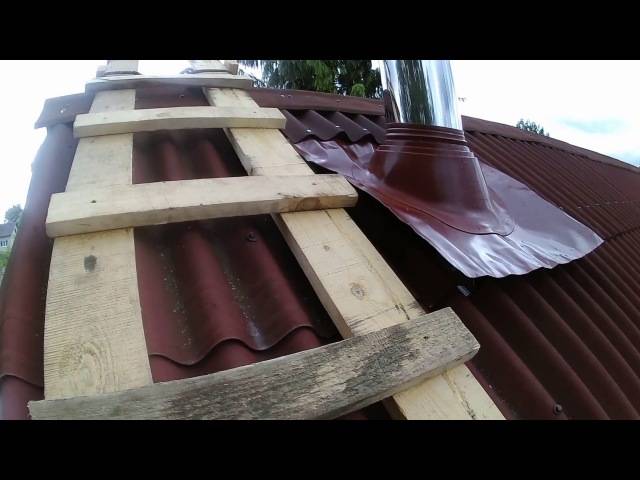

Как выполнить проход сэндвич трубы через ондулин показано в видео:

Такие дымоходы практичны, экономичны и не вызывают сложностей в монтаже.

Внимание! Неправильно смонтированный печной дымоход может стать причиной возгорания дома, что приведет к порче или уничтожению имущества.

Следует герметично заделывать при монтаже все примыкания, чтобы предотвратить проникновение в дымоход и чердачное помещение влаги или конденсата. Оседая на стенках, он может привести к образованию плесени или грибка, способствовать развитию процессов гниения.

Как вывести дымоход из кирпича подскажут следующие рекомендации из видео:

• Выполняется монтаж дополнительной обрешетки;
• Крепится специальный покрывающий фартук для ондулина, которая будет закрывать по одной волне с каждой стороны трубы;
• Фартук укладывается и прибивается гвоздями к покрытию кровли;
• Герметизация стыков выполняется при помощи ленты Ондуфлеш-Супер.

Внимание! Желательно выполнять действия по монтажу вентиляции и дымохода, до того, как полностью выполнено перекрытие кровли. Только после обустройства примыканий следует перейти к окончанию монтажных работ.

Преимущества ондулина

Популярность кровля из этого материала получила не просто так. Ондулин – это вид кровельных материалов, относящихся к мягким, на основе битума. Внешне по форме он напоминает шифер, однако, на этом все сходства заканчиваются. Благодаря особому составу, он имеет массу преимущества и с ним легко работать. Материал делается из волокон целлюлозы, битумных композиций, минеральных компонентов, красителей и смол-отвердителей.

Что это дает? Его легко резать, он не крошится и не трескается как шифр, поэтому через сделанное отверстие легко пройдет вентиляционная или дымоходная труба. Ондулин имеет такие положительные качества:

1. Прекрасные эксплуатационные характеристики и высокое качество благодаря составу.
2. Производителями выпускаются дополнительные элементы: конек, ендова, уплотнительные материалы и фиксаторы. Они делают устройство кровли еще проще. Поэтому работать с кровельным материалом может каждый.
3. Ондулин имеет небольшой вес и его просто транспортировать.
4. Длительный срок эксплуатации, наряду со средней стоимостью, поднимает позиции продукции.
5. Он безопасен для человека и экологически чист.
6. Выполнять монтаж не составит труда. Фиксация выполняется посредством кровельных гвоздей, а наличие волн делает процесс еще проще. По ним можно ориентироваться.
7. Большой ассортимент товаров, отличающихся цветом.
8. Он подавляет шумы от дождя. Если говорить о металлической кровле, то жильцы жалуются на жуткий шум во время дождя. С ондулином это не наблюдается.
9. Материал можно резать при помощи ножовки, монтажного ножа или электролобзика. Никаких высокотехнологичных инструментов не потребуется.

Что касается недостатков, то это средняя прочность, выгорание цвета под УФ-лучами и отсутствие защиты от огня. Так как материал мягкий, то проход трубы через ондулин сделать несложно. А благодаря дополнительным материалам, его легко сделать герметичным.

Свойства ондулина

Прежде чем говорить о какой-либо вентиляции нужно разобраться со свойствами основного покрытия

Очень важно узнать про степень гидроизоляции и скоплении конденсата. Если в кровельном пироге будет скапливаться большое количество влаги, то придется принимать одни меры, а если там практически всегда будет сухо, то в этом нет нужды

Ондулин является хорошим и качественным кровельным покрытием, но срок его службы крайне мал. В состав материала входит большое количество натуральной целлюлозы. В процессе изготовления листового продукта она пропитывается битумом, и она попадает под его защиту. Тем не менее сильные осадки могут сразу же деформировать поверхность. Чтобы такого не случилось, создается качественное основание. В этой роли выступает сплошная обрешетка, поверх которой укладывается подстилка. Она делает поверхность максимально ровной и создает дополнительное сопротивление влаге.

ВАЖНО: При монтаже ондулина очень важно следить за его растяжением. Если вам не хватает пары сантиметров до конца кровельного ската, не стоит его растягивать, это стопроцентно приведет к разрыву полотна уже при заморозках

Такую большую популярность битумный лист набрал за счет своей схожести с асбестовым шифером. Его произвели в 40х годах во Франции, и некоторые застройщики с тех пор называют данный материал еврошифером. Внешне, он немного напоминает шифер из-за своей волнистой структуры, но даже по их количеству много различий. Габариты и масса битумного листа существенно ниже асбестового, что позволяет проводить монтажные работы самостоятельно, и экономить на работах по укладке.

Плюсы ондулина заключаются в следующем:

• Высокая гидроизоляция. Несмотря на этот параметр, чрезмерное количество влаги будет деформировать материал, поэтому нередко такое покрытие можно встретить в засушливых, но не жарких странах.
• Малая масса материала
• Простота и быстрота монтажа
• Относительная дешевизна

• Высокая звукоизоляция. Благодаря мягкой и шероховатой поверхности посторонний шум не будет проникать в чердачное помещение, следовательно, в доме всегда будет тихо.
• Устойчивость к химическому и биологическому воздействию. Благодаря большому количеству битума на покрытии никогда не появится никакая растительность.

Минусы:

• Повышенная степень возгорания, что не соответствует пожарной безопасности. Ондулин нельзя укладывать на общественных зданиях.
• Низкий срок эксплуатации. Сильный мороз и жара негативно влияют на материал. При заморозках он становится хрупким, и уменьшается в размерах. Что касается жары, то она его плавит, и он практически течет. Кроме этого, чрезмерное количество осадков быстро разрушают битумную защиту и принимаются за «бумажную» основу.

ВАЖНО: Материал может укладываться поверх старого покрытия без его демонтажа

Это делает материал особенным и притягивает внимание многих застройщиков
