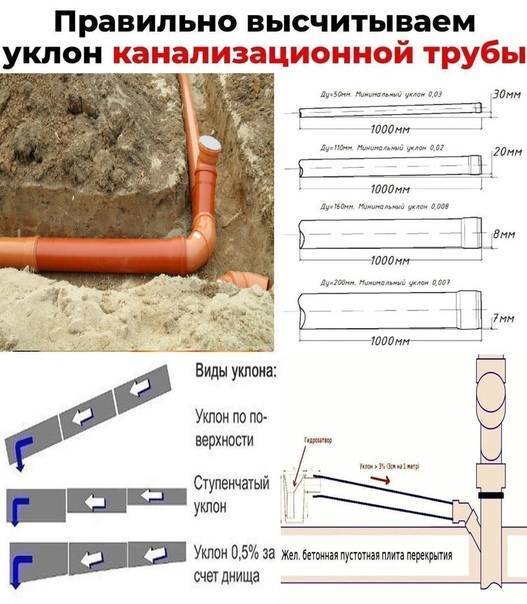

Расчет уклона
Рассмотренные выше правила соблюдения уклона при монтаже труб канализации не сразу доступны для понимания рядового обывателя. Само измерение в десятичной дроби приводит в некоторое замешательство. Здесь нужно осознать, что снижение рассчитывается в метрах, а норматив принимается на 1 метр трубопровода. Например:
Очень важен расчет показателя на наружном участке, где заранее необходимо определиться с глубиной канавы под водоотвод.
На расчет уклона труб канализации влияет уровень наполненности трубы. Показатель вычисляется по формуле:
Высота воды/Трубный диаметр.
Минимальный уровень наполненности согласно СНиП 2.04.01-85 – 0,3, предельная высота воды – 1. Наиболее практикуемые значения при расчете уклона – от 0,3 до 0,6. Скорость наполнения разнится в зависимости от материала изготовления труб (в чугунных и асбестоцементных она более высока, нежели в полипропиленовых по причине большей шероховатости стенок). Например, металлическая коммуникация с сечением 110мм должна иметь уклон канализационной трубы:
0,6/110 = 0,005, то есть 0,5см на каждый проложенный метр.
Ошибки в расчете уклона санитарно-технической коммуникации дорого обойдутся пользователю системы, потому что ее работа будет малоэффективной и непродолжительной. Особенно грустный исход ожидает владельца частного дома, где для сбора сливов применяется септик, а не сточный водоотвод. Септик в данном случае не будет регулярно прочищаться потоком воды, что приведет к его забиванию нечистотами.
Оформление акта испытаний систем внутренней канализации и водостоков
После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.
Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.
Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров
Данные, которые заносятся в документ:
- название системы, которая будет проверяться;
- название объекта строительства;
- наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
- информация из проектной документации (номера чертежей);
- перечень открытых прибором на время испытаний и продолжительность проверки;
- данные о наличии или отсутствии дефектов;
- подписи проверяющей комиссии.
Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов
В любом случае важно придерживаться нормативных требований и соблюдать технологию
Статья по теме:
Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.
Как выдержать требуемый уклон
Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.
Строительный уровень с угломером
Есть способы контролировать угол канализационной трубы при помощи обычного уровня:
- Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
- Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.
Внутренняя канализация
При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).
Уклон отводных труб от разных сантехнических приборов
При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.
Пример разводки внутренней канализации
В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.
Наружная канализация
Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.
При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.
Основные моменты, которые надо помнить
На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.
После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.
Вполне очевидно, что для нормального проживания в современном доме или квартире невозможно обойтись без надежно работающей системы канализации. Она представляет собой трубопроводную систему для удаления сточных вод. Неполадки в работе последней приводят к не самым лучшим последствиям, поэтому при обустройстве канализации в частном доме необходимо соблюдать требования строительных норм и правил.
Сточные воды движутся самотеком под воздействием гравитационных сил, поэтому важно рассчитать правильный уклон канализации на 1 метр. Если он будет слишком большим или слишком маленьким, появятся нарушения в работе системы, вплоть до возникновения неприятных аварийных ситуаций
Какой именно уклон для труб системы канализации установить, определяется рядом обстоятельств.
Наклон канализации в частном доме – делаем своими руками
Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.
Для монтажа внутренней сети применяются те же материалы и элементы. Теми же остаются и нормы уклона вне жилого дома.
Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.
Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.
Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.
Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:
- Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
- Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.
- Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.
- Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
- На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
- Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
- После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
- При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.
Смотреть видео
Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.
Выполнение работ
Для разбора старой канализации нужно:
- определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
- с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
- если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
- После демонтажа работы прекращаются до полного остывания соединительных частей.
Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:
- нарезать трубы на нужные длины;
- края зачистить наждачной бумагой, обезжирить;
- в необходимых местах нанести клей;
- соединить;
- оставить до полного высыхания – 1 час.
Второй способ:
- нарезать трубы, зачистить их;
- нагреть паяльное устройство до 260 градусов;
- зафиксировать соединитель и трубу на паяльнике;
- соединить в разогретых местах;
- проверить швы.
Нормативные документы по устройству внутренних и внешних сетей
Любые документы, касающиеся устройства тех или иных объектов, создаются на основании длительного опыта, полученного при их строительстве и эксплуатации. Поэтому не исполнять их требования – себе дороже.
Касательно рассматриваемой темы, таковыми являются:
- СНиП 02.04,21-85 Водопроводы и канлизация зданий. Он рассматривает правила проектирования, строительства и эксплуатации канализационных систем внутридомового применения.
- В рекомендациях СНиПа 02.04,03-85 Канлизация. Наружные сети и сооружение рассматриваются вопросы проектировании, постройки и эксплуатации наружных сетей.
В указанных документах можно найти все необходимые требования и допуски.
Максимальный угол уклона
При строительстве иногда возникает необходимость увеличить угол наклона. Этот вариант также оговаривается в первом из указанных выше документов. Показатель максимального уклона канализационной трубы, «с учетом местных условий», может достигать 0,15 метрового размера, то есть до 15 сантиметров на метр трубопровода.
Однако напомним, что в такой ситуации возникает опасность заиливания системы – вода проскочит, загрязнения останутся.
Минимальный угол уклона
На определение значения минимального уклона трубопроводов канализации влияет скорость потока и его сопротивление с внутренней поверхностью трубопровода. Если отклонение по горизонтали будет слишком маленьким, возможно скапливание продуктов жизнедеятельности, что приводит к частому образованию засоров.
Минимальный угол уклона для изделий различного диаметра
Стандартная размерность величины оптимального уклона — см/м, то есть на сколько сантиметров должен опуститься метровый участок трубопровода. Данная величина напрямую зависит от диаметра трубопровода, так как элементы разного сечения отличаются различным гидравлическим сопротивлением, а значит, требуют индивидуального подхода.
Так для канализационной трубы диаметром 40 или 50 миллиметров минимальное значение наклона – 0,03 (3 сантиметра на метр трубопровода), уклон канализации 110 миллиметров должен составлять 0,012(1,2 см/м), для 150 мм минимальное значение – 0,007 (0,7 см/м), для 200 мм минимальное значение – 0,005 (0,2 см/м).
Уклон канализации и их способы выставления
Разница обусловлена различным характером движения жидкости в зависимости от сечения. Воде проще перемещаться по трубопроводу большего диаметра, так как потеря давления из-за трения о внутренние стенки трубопровода меньше.
Монтаж канализационной системы по расчетам
Для того чтобы провести монтаж труб наружной канализации наиболее часто используются трубы, диаметр которых составляет от 110 до 200 миллиметров. В соответствии с рекомендациями СНиП минимальный уклон трубы, которая имеет диаметр 110 мм, должен составлять 2 см. Если используется трубопровод с диаметром в 50 мм, то уклон должен составляет 3 см.
Во время проведения монтажа необходимо строго выполнять все требования. Дренажная система должна располагаться на глубине. Наиболее часто труба укладывается на уровне более 30 сантиметров.
Во время проведения земляных работ необходимо помнить, что чем дальше траншея отходит от здания, тем она должна быть глубже. Канаву необходимо вырыть таким образом, чтобы она была выше уровня укладки труб на 200-300 миллиметров. Если она имеет большую глубину, тогда ее необходимо немного засыпать землей и песком. Для того чтобы максимально правильно подогнать уровень канавы, необходимо использовать бечеву, которая натягивается по необходимому уровню.
Рекомендовано к прочтению: Подбор размера фитингов для канализации
Для формирования максимально качественной подушки под трубу наружной спецканализации необходимо использовать песчаную подушку. На нее будет осуществляться монтаж системы. Монтаж канализационных труб осуществляется методом раструба навстречу потоку. Благодаря этому способу монтажа можно обеспечить максимально высокий уровень герметичности.
Если во время монтажа возникает необходимость в сокращении длины трубы, ее разрезают с помощью обыкновенной ножовки. При этом необходимо по краю реза снять фаску. Обрезку раструба проводить запрещается. Для монтажа канализационной системы запрещается использовать материал с трещинами, проломами или сколами. В противном случае дренажная система будет постоянно заиливаться. После того, как будет собрана наружная канализация, необходимо проверить соответствие уклона труб вашим расчетам.
Особенности внешней канализации
Во время проектирования расположения труб наружной канализации в обязательном порядке должен учитываться ее уклон. Многие люди спрашивают как делить контруклон канализации, что это вообще такое? Это максимально большой уклон, который при монтаже внешней спецканализации вообще недопустим. Внешний отвод канализационной системы должен приводить к таким конструкциям, как септик или центральный коллектор. Во избежание замерзания канализационной системы необходимо ее прокладывать под землей. Это позволяет не только задать сточным водам правильного направления, но и выполнить все требования термоизоляции. Диаметр выхода внешней системы канализации в большинстве случаев начинается с 11 сантиметров.
В соответствии с существующими стандартами уклон трубы канализации должен равняться показателю в 2 процента. Во время выполнения земляных работ необходимо быть максимально аккуратными. Это объясняется тем, что уклон канализационной трубы может меняться в результате небольших неровностей.
С целью сведения риска изменения угла уклона канализационной трубы необходимо на дно траншеи положить подушку из песка. Она позволит поправить неровности в процессе укладки спецканализации. Расчет уклона должен производиться таким образом, чтобы с его помощью обеспечивался беспрепятственный спуск стоков из внутренней канализационной системы. Правильный уклон канализационной системы обеспечит не только ее стабильную работу, но и возможность качественного самоочищения.
С целью обеспечения безаварийной работы канализационной системы необходимо максимально точно соблюдать технологию монтажа канализационных труб. Выполнять работы нужно в строгом соответствии с существующими нормативами. Лучше всего в данном случае использовать существующие стандарты. Если наружная дренажная система имеет сложный план, тогда необходимо производить расчеты уклона ее труб. При отсутствии соответствующих знаний, умений и навыков в этой сфере лучше всего будет обратиться за помощью к специалистам, которые выполнят работы по расчету правильно.
Как определить уклон сточных труб
Большей частью бытовая канализационная сеть — самотечная система, в которой стоки перемещаются по магистрали под воздействием силы тяжести. Потому при её обустройстве просчёты недопустимы. Начиная прокладку канализации, следует знать доподлинно, какой уклон труб в системе должен быть соблюдён в расчёте на 1 метр.
При этом — чем больше сечение труб, тем меньше их уклон.

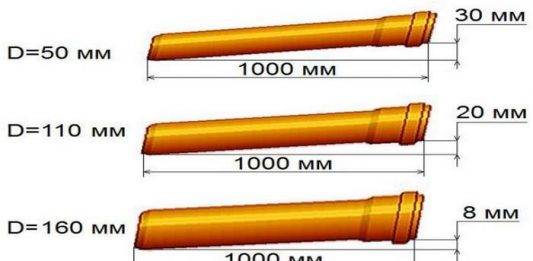

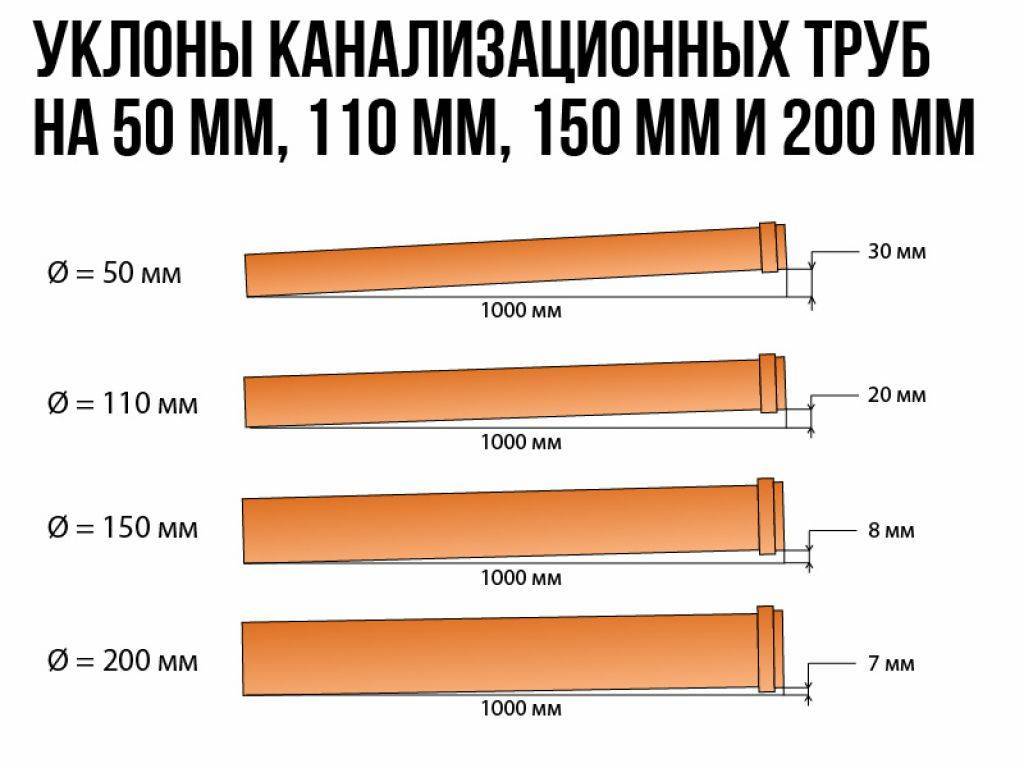

Таблица соотношения угла наклона и диаметра труб
Диаметр труб, мм | Минимальный коэффициент уклона | Максимальный коэффициент уклона |
40 | 0,03 (3 см/1 пог. м) | 0,04 (4 см/1 пог. м) |
50 | 0,025 (2,5 см/1 пог. м) | 0,035 (3,5 см/1 пог. м) |
80 | 0,015 (1,5 см/1 пог. м) | 0,02 (2 см/1 пог. м) |
100 (110) | 0,012 (1,2 см/1 пог. м) | 0,02 (2 см/1 пог. м) |
150 (160) | 0,007 (0,7 см/1 пог. м) | 0,01 (1 см/1 пог. м) |
200 | 0,005 (0,5 см/1 пог. м) | 0,008 (0,8 см/1 пог. м) |
Если сечение труб, допустим, 50 мм, то после прокладки системы с учётом коэффициента минимального уклона 0,02 перепад высоты между концами канализации на расстоянии 1 метр будет равен 2 см.
Расчёт уклона проводится 2 способами:
- с помощью уравнения Колбрука-Уайта, однако это могут сделать лишь профессионалы;
- и путём определения соответствия стремительности движения стоков (V) нормативному коэффициенту (K).
Расчёт уклона при создании канализации
При сборке и установке внутренней или наружной сети уклон труб чётко обозначен в нормативных правилах и рассчитывается в несколько этапов:
1. Определяют наполнение труб стоками по формуле Q= H/D, где:
Q — расчётный уровень наполнения системы;
D —сечение труб;
H — высота стоков в трубах.
Естественно, если Q=0, значит, трубопровод пустой. А при Q=1 (предельное максимальное значение) полностью заполнен, однако при таком раскладе совсем нет уклона, что недопустимо для нормальной эксплуатации канализационной сети. Поэтому при разводке системы в частном доме укладывать трубы по наибольшему значению не рекомендуется.
Золотой серединкой принято считать наполненность сети в пределах 50–60% от максимального показателя, чтобы оставалось ещё место для вентиляции системы. Но с учётом материала труб. Следовательно, оптимальный коэффициент наполненности водостоков (К) для полимерных и стеклянных промышленных изделий равен 0,5. А для металлопроката или асбестоцементных труб с шероховатостью внутри — 0,6. Именно при таких параметрах скорость перемещения стоков по трубопроводу считается наилучшей.
2. Высчитав уровень наполнения труб, определяют скорость течения потока, при которой система водоотведения будет действовать без заиливания и засоров.
Согласно своду правил, уровень наполненности трубопровода должен составлять не меньше 30% (0,3), а быстрота движения стоков (скорость) — не меньше 0,7 м/с.
Для дальнейшего расчёта используют неравенство V(?Q) >= K, где:
V — скорость стоков внутри сети;
K — оптимальный коэффициент наполненности;
Q — расчётный показатель наполнения труб.
Согласно формуле, соотношение скорости канализационных стоков (V) к расчётному значению наполненности системы (Q) должно быть больше или равно оптимальному коэффициенту (К) для соответствующего вида труб.
Конечно же, самостоятельно рассчитать уровень наполнения системы и скорость канализационных стоков без профессионального оснащения довольно затруднительно. Вследствие чего на практике чаще всего используется безрасчётная методика.
Определение угла наклона водоотводной сети без формул
При организации наружной канализации берут за основу наибольшее и наименьшее значение уклона труб на 1 погонный метр, обусловленное СНиП 2.04.03-85 п. 2.41, а безрасчётные участки внутренней сети прокладывают соответственно п.18.2 свода нормативов и правил 2.04.01-85.
Если же нет возможности провести расчёты или не хочется изучать нормативы и разбираться в таблицах, то поступают ещё проще — угол наклона определяют по формуле 1/D, где D — наружный диаметр труб в миллиметрах.
Что такое угол наклона трубопровода
Уклон трубопровода необходим, чтобы стоки самотеком уходили к колодцу и не задерживались на стенках
Монтаж автономной канализации начинается с предварительных расчетов протяженности магистрали, диаметра труб и их уклона. От этого будет зависеть скорость течения воды внутри и направление движения
Особенно важно соблюдать правила, если канализация планируется самотечная. Гравитационные силы будут направлять нечистоты естественным способом к месту их хранения
Угол наклона канализационной трубы в частном доме зависит от таких показателей:
- Диаметр труб. Чем он больше, тем наклон меньше.
- Материал, из которого изготовлены трубы. Гладкая внутренняя поверхность способствует быстрому прохождению воды и мусора по канализации. Чугун, асбестоцемент и некоторые виды синтетических материалов имеют шероховатую поверхность, на которую со временем налипает большой слой ила. Это снижает производительность трубы. Даже при большом диаметре пропускная способность снижается, и в доме возникает затопление, если вовремя не принять меры для прочистки. Чистить забитую трубу придется регулярно, а это неудобства, затраты на химические средства и вызов сантехника.
- Схема размещения системы канализационных труб в доме. Меньший диаметр для стоков в ванной, душевой и на кухне предполагает больший наклон трубы.
Помимо угла наклона для корректной работы системы водоотвода важно отсутствие острых и прямых углов в соединении частей труб и на поворотах. При несоблюдении правил возможны следующие проблемы:
При несоблюдении правил возможны следующие проблемы:
- заиливание трубы и прекращение работы канализации, что влечет за собой повышение уровня воды в унитазе, раковине и возникновение проблемного стока в ванной;
- появление неприятного запаха в квартире из-за плохой работы сифонов;
- прорыв трубы и затопление подвального помещения.
Ошибки при монтаже канализации
Хотя монтаж канализации кажется не слишком сложной задачей, многие пользователи при ее прокладке совершают следующие ошибки:
- Нарушают уклон канализации для частного дома, забывая его проверять, при этом заниженное значение приводит к частым засорам, замерзанию воды в трубопроводе зимой. Слишком большой уклон вызывает быстрое стекание жидких фракций, в то время как твердые отходы остаются в трубах — это также увеличивает вероятность засоров.
- Не монтируют фановый стояк для отвода газов (метана), в результате появляются посторонние запахи и возрастает пожароопасность в доме.
- Неоправданно разделяют стоки на серые воды от кухни, ванной, бытовой техники и канализационные из санузла. В результате одни трубы остаются все время чистыми, а другая часть подвергается слишком сильному загрязнению, что приводит к некорректной работе канализации.
- При расчете допустимого диаметра трубопровода наряду с общим объемом стоков, как правило, не учитывают разовый слив от одновременного использования ванны, раковины, унитаза, душа, бытовой техники.
- Использование отводов с прямыми углами при монтаже приводит к значительному увеличению гидравлических потерь, замедлению потока сточных вод, увеличивает вероятность засоров.
- Недостаточное углубление трубопровода на улице или отсутствие утепления электрическим кабелем, оболочкой из теплоизоляционных материалов, приводит к промерзанию подземной линии зимой и нарушению работы всей системы.
- Отсутствие задвижки обратного клапана на пути в септик при засорах или аварийных ситуациях может вызвать обратный напорный отток стоков в жилые помещения.
- Установка сантехнического оборудования без сифонов при отсутствии гидрозатворов вызывает появление в доме неприятных запахов.
- Применение труб ПВХ в стояках нередко приводит к повышенным шумам и соответственно снижению комфортности проживания. Для борьбы с шумом используют специальные разновидности бесшумных труб или покрывают ПВХ трубопровод шумоизоляционными материалами.
Гидравлический расчет ?
Для правильного гидравлического расчета системы необходимо учитывать ограничения по следующим параметрам:
0,7<V<4 м/с;
0,3<H/d<0,6;
1/d_mm<i<0,15,
Где:
- H – Величина наполнение трубопровода;
- V – скорость движения жидкости;
- d – внутренний диаметр трубы;
- d_mm – внутренний диаметр трубы в мм;
- i — уклон трубы.
Фото: гидравлический расчет и уклон канализационной трубы
Применение данных расчетных ограничений являются обязательными. Но при расчете уклона трубы определенного диаметра следует пользоваться комбинированным методом – выполнение условий и рекомендуемыми данными из СНиПа.
Определение уклона
Пропускная способность любой трубы, напрямую зависит от ее диаметра. Поэтому вполне естественно, что и оптимальный уклон, для каждого сечения будет различным. Чем больше диаметр трубопровода, тем меньший угол необходим для нормального функционирования системы. Уклон канализации по СНИП, для каждого типоразмера приведен в таблице.
Диаметр трубы | Рекомендуемый уклон |
50 мм | 0.03 |
85 мм | 0.02 |
100 мм | 0.13 – 0.02 |
Это усредненные данные, полученные путем теоретических вычислений. На практике крутизна слива определяется не только геометрией трубы. Немаловажным является и то, откуда отводятся нечистоты.
Ведь понятно, что количество в них твердых фракций, отличается в зависимости от санитарно-технических приспособлений. Это вносит коррективы и в итоговый уклон трубы.
Сантехнический прибор | Диаметр трубы | Уклон |
Ванна | 40 мм | 1/30 |
Унитаз | 100 мм | 1/20 |
Душ | 40 мм | 1/48 |
Раковина | 40 мм | 1/12 |
Мойка | 40 мм | 1/36 |
Отдельно, несколько слов следует сказать про уклон канализационной трубы 110 мм. Изделия этого диаметра чаще всего предназначены для стыковки домовой и городской систем. Поэтому, несмотря на свою большую пропускную способность, 110-е трубы должны иметь приличный уклон. Как правило, в зависимости от расстояния до городского коллектора, на 1 метр трубы, уклон канализации может быть от 5 до 15 см.
Вообще стоит отметить, что уличная канализация, независимо от того, будет ли она подключаться к центральной сети или заканчиваться в местном септике, должна иметь больший угол наклона, чем внутренняя. Однако не нужно злоупотреблять, уклон наружной канализации более 15 см. на метр, делает ее абсолютно не эффективной.
Совет. Проектируя уличную часть канализации, нужно по возможности максимально ограничить количество поворотов. В противном случае придется делать большой угол наклона, а это не всегда возможно из-за ландшафта участка.
Каким должен быть уклон канализационной трубы – правила и расчёты
Угол наклона труб, диаметром 50 и 110 мм.
Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K <=V?Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм.
Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
40 | 0,033 /0,25 |
50 | 0,03/0,25 |
100-110 | 0,02/0,012 |
160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.
Для определения уклона можно воспользоваться таблицей:
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
100-110 | 0,02/0,012 |
160 | 0,008/0,005 |
200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90?, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45? или три под углом 30?).
![](/mark_r_img.png)
