Уклон канализации

Как определить уклон сточных труб

Большей частью бытовая канализационная сеть — самотечная система, в которой стоки перемещаются по магистрали под воздействием силы тяжести. Потому при её обустройстве просчёты недопустимы. Начиная прокладку канализации, следует знать доподлинно, какой уклон труб в системе должен быть соблюдён в расчёте на 1 метр.

При этом — чем больше сечение труб, тем меньше их уклон.

Таблица соотношения угла наклона и диаметра труб

Диаметр труб, мм	Минимальный коэффициент уклона	Максимальный коэффициент уклона
40	0,03 (3 см/1 пог. м)	0,04 (4 см/1 пог. м)
50	0,025 (2,5 см/1 пог. м)	0,035 (3,5 см/1 пог. м)
80	0,015 (1,5 см/1 пог. м)	0,02 (2 см/1 пог. м)
100 (110)	0,012 (1,2 см/1 пог. м)	0,02 (2 см/1 пог. м)
150 (160)	0,007 (0,7 см/1 пог. м)	0,01 (1 см/1 пог. м)
200	0,005 (0,5 см/1 пог. м)	0,008 (0,8 см/1 пог. м)

Если сечение труб, допустим, 50 мм, то после прокладки системы с учётом коэффициента минимального уклона 0,02 перепад высоты между концами канализации на расстоянии 1 метр будет равен 2 см.

Расчёт уклона проводится 2 способами:

• с помощью уравнения Колбрука-Уайта, однако это могут сделать лишь профессионалы;
• и путём определения соответствия стремительности движения стоков (V) нормативному коэффициенту (K).

Расчёт уклона при создании канализации

При сборке и установке внутренней или наружной сети уклон труб чётко обозначен в нормативных правилах и рассчитывается в несколько этапов:

1. Определяют наполнение труб стоками по формуле Q= H/D, где:

Q — расчётный уровень наполнения системы;

D —сечение труб;

H — высота стоков в трубах.

Естественно, если Q=0, значит, трубопровод пустой. А при Q=1 (предельное максимальное значение) полностью заполнен, однако при таком раскладе совсем нет уклона, что недопустимо для нормальной эксплуатации канализационной сети. Поэтому при разводке системы в частном доме укладывать трубы по наибольшему значению не рекомендуется.

Золотой серединкой принято считать наполненность сети в пределах 50–60% от максимального показателя, чтобы оставалось ещё место для вентиляции системы. Но с учётом материала труб. Следовательно, оптимальный коэффициент наполненности водостоков (К) для полимерных и стеклянных промышленных изделий равен 0,5. А для металлопроката или асбестоцементных труб с шероховатостью внутри — 0,6. Именно при таких параметрах скорость перемещения стоков по трубопроводу считается наилучшей.

2. Высчитав уровень наполнения труб, определяют скорость течения потока, при которой система водоотведения будет действовать без заиливания и засоров.

Согласно своду правил, уровень наполненности трубопровода должен составлять не меньше 30% (0,3), а быстрота движения стоков (скорость) — не меньше 0,7 м/с.

Для дальнейшего расчёта используют неравенство V(?Q) >= K, где:

V — скорость стоков внутри сети;

K — оптимальный коэффициент наполненности;

Q — расчётный показатель наполнения труб.

Согласно формуле, соотношение скорости канализационных стоков (V) к расчётному значению наполненности системы (Q) должно быть больше или равно оптимальному коэффициенту (К) для соответствующего вида труб.

Конечно же, самостоятельно рассчитать уровень наполнения системы и скорость канализационных стоков без профессионального оснащения довольно затруднительно. Вследствие чего на практике чаще всего используется безрасчётная методика.

Определение угла наклона водоотводной сети без формул

При организации наружной канализации берут за основу наибольшее и наименьшее значение уклона труб на 1 погонный метр, обусловленное СНиП 2.04.03-85 п. 2.41, а безрасчётные участки внутренней сети прокладывают соответственно п.18.2 свода нормативов и правил 2.04.01-85.

Если же нет возможности провести расчёты или не хочется изучать нормативы и разбираться в таблицах, то поступают ещё проще — угол наклона определяют по формуле 1/D, где D — наружный диаметр труб в миллиметрах.

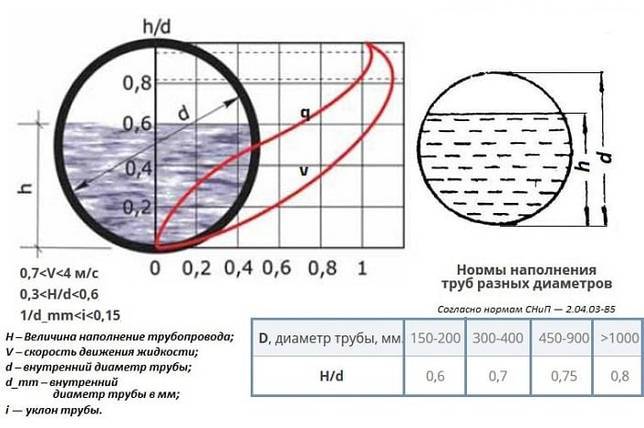

Расчетный и оптимальный уровень наполняемости трубы

Наполняемость трубы — это показатель, описывающий рекомендуемую скорость водяного потока в полости трубы для беспрепятственного отвода стоков.

Характеристикой наполняемости трубы служит расчетный и оптимальный уровень потока сточной воды. Формула определения расчетной наполняемости следующая:

Y = h / d, где:
	Y – расчетный уровень наполненности. h – уровень высоты жидкости в трубе. d – диаметр трубопровода.

Минимальный допустимый уровень наполняемости (согласно СНиП) Y = 0,3. Это означает, что внутренняя полость канализационной трубы должна быть заполнена на 1/3 от общего объема. На практике показатель варьирует в пределах от 0,3 до 0,6. Все зависит от материала трубы, и следующая таблица это показывает:

Материал трубы	Оптимальный уровень наполненности
Чугун	0,6
Асбоцемент	0,6
Керамика	0,5
Пластик	0,5

Изучив теорию, рассмотрим практическое применение расчетов:

• Допустим, необходимо рассчитать максимально допустимую скорость потока стоков в канализации. Известно, что по нормам скорость движения жидкости для оптимального функционирования системы должна быть не менее 0,7 м/с.
• В нашем случае уровень высоты жидкости в трубе h = 60 мм, а диаметр трубы d = 110 мм, материал – ПВХ.
• Уровень рассчитанной наполненности Y = 60 / 110 = 0,55.
• На следующем этапе используется проверочная формула K <= V x ? Y, где: К — оптимальный уровень наполняемости (0,5 для пластиковых труб); V — скорость движения жидкости (минимально берем 0,7 м/с); ?Y – квадратный корень расчетной наполняемости трубы. Получаем: 0,5 <= 0,7? 0,55 = 0,5 <= 0,52.

Проведенный расчет подтверждает правильность заданного уклона канализации, при котором скорость потока равняется 0,7 м/с. На практике исходные данные определяются индивидуально расчетным путем и сопоставляются.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.

Провисы канализационнойтрубы.

Так же особенно важно избежать отрицательных углов при прокладке канализации. Ведь в провисшем участке трубы скапливаются стоки, что приводит к засорам, а зимой и к замораживанию стока

Как правильно подобрать угол

Если угол меньше необходимого, то происходит застаивание воды, накопление осадка,  крупных частиц мусора, заиливание и, в конечном счёте – засор. Причина – недостаточная скорость воды для смыва плотных фракций.

Если угол превышает необходимый, то опять же не смываются твёрдые частицы со стен трубы, плюс происходит сначала наслоение, а потом уплотнение фекалий. Вода огибает органические отложения на стенках, не успевая их оторвать. Порою доходит до полного заполнения сечения. Стыки и запорные клапаны подвергаются перегрузке, что приводит к поломке системы, прорыву трубопровода.

При неправильно подобранном угле происходит повышенная коррозия труб (чугунных).

Заиливание не только выводит из строя воздушные сифоны, что влечёт неприятный запах. Но при заиливании магистрали может произойти поломка всей системы. Срок службы заиленного трубопровода – менее года.

Постоянные аварии и ремонты – имели место в недавнем прошлом, когда не рассчитывали уклон, а то и вовсе его не производили.

Уклон канализации на 1 метр по СНиПу

Оптимальные уклоны задаются нормативными требованиями СНиПов. Основной для внутренней системы – СНиП 2.04.01-85. В таблицах уклон задаётся тремя способами: в градусах (как угол между направлением трубы и горизонтом), миллиметрах – в расчёте на погонный метр, а также дробью (размер понижения к размеру трубы).

Три основные фактора определяют угол уклона:

• диаметр трубы;
• её материал;
• схемы укладки канализации (внутренней и внешней).

СНиП задаёт зависимость угла наклона на 1 метр трубы от её диаметра. Минимальный вариант, максимальный и оптимальный.

Главное правило: большему диаметру – меньший угол наклона.

При сечении 5 см минимальный угол наклона 2,5 см, а средний – 3 (на метровом участке). А для диаметра 11 см – всего 1 см.

Зависимость нелинейная, и для двадцатисантиметровой трубы минимальный угол наклона не пол сантиметра, а 0,7.

Чтобы учесть зависимость от материала трубы, отслеживается её наполненность. Регулировка идёт по уровню высоты стоков, чтобы соблюдался оптимальный уровень наполненности. Она выполняется по формуле:

                                          Н = В/Д,   где

Н – уровень Наполненности (от минимально возможных 0,3 до 1);

В – уровень Высоты стоков;

Д – Диаметр трубы.

Зная высоту стоков и оптимальную заполненность (50-60%), вычисляют необходимое сечение.

Но требуется проверка, потому что необходимо учесть материал. Шероховатость трубы (внутренней поверхности), материал, из которого она изготовлена, отражаются в коэффициенте К, входящем в формулу проверки:

V*H 1/2 >= K, где:

V – скорость перемещения стоков внутри системы;

Н – уровень наполненности.

У труб из полимеров К = 0,5, у остальных – 0,6. При условии, что два параметра не меньше минимума: наполнение – хотя бы 30%, скорость – 0,7 м/с.  Коэффициент не должен приближаться к 1, так как всегда нужен воздушный зазор для нормального стока.

Если есть данные только по диаметру имеющихся труб или стоков мало, то угол наклона получают по упрощённой формуле: 1/Д, где Д – наружный диаметр трубы в мм.

Для сечений 50 и 110 мм углы наклона соответственно 0,02 и 0,01.

Уклон канализационной трубы 110 мм для наружной канализации

Этот размер – наиболее употребляемый для внешней канализации. При расчёте оптимального её уклона необходимо использовать СНиПовский норматив для неё – 2см на метр длины.

Примеры расчета

При подсчёте полного уклона для конкретной трубы, нужно умножить её длину на её нормативный уклон. При длине 7 метров требуется опустить нижний угол на 7*2 = 14 см. Аналогично для четырёхметрового отрезка получается 20-ти сантиметровый уклон.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
• Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Каким должен быть уклон канализационной трубы – правила и расчёты

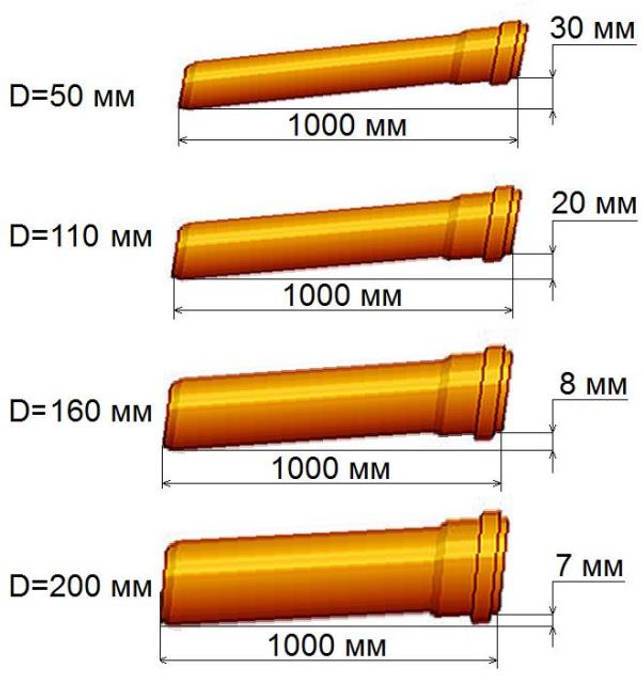

Угол наклона труб, диаметром 50 и 110 мм.

Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K <=V?Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм.

Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90?, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45? или три под углом 30?).

Наружная канализация

Задача внешней канализационной системы – вывод загрязненных вод от дома до септика. Использовать можно трубы любые: чугунные, гофрированные или асбестоцементные.

Глубина траншеи может колебаться в пределах от 0,7 м до 2 м. Этот показатель зависит от климатических условий в регионе.

Для правильного расчета уклона нужно натянуть веревку от начала и до конца выкопанной траншеи. Дно траншеи должно быть выравненным, и тогда измеряется оптимальный угол наклона.

При установке наружной канализации, в основном, используют трубы, диаметр которых равен от 110 до 200 мм. При этом минимальный уклон канализации по СНиП должен быть равен для труб с диаметром:

1. 110 мм — 0,03;
2. 160 мм — 0,008;
3. 200 мм — 0,007.

Вполне логично, что уклон наружной канализации по СНиП для каждого сечения будет разным. Нужно иметь ввиду, что уклон наружной канализации на 1 метр по СНиП не должен превышать 15 см, иначе она просто не будет эффективной.

Если прокладывать трубы выше, то понадобится дополнительная теплоизоляция.

Подготовка к работе

Для монтажа понадобятся:

1. трубы из пластика, с сечением в 5, 10 сантиметров;
2. соединительные элементы;
3. манжеты, чтобы уплотнить места стыков;
4. клей для пластика;
5. цементный раствор;
6. рулетка;
7. пила;
8. уровень;
9. маркер.

При реконструкции старой канализационной системы нужно заранее изучить особенности, план пролегания. Составить схему монтажа. Это действие не нужно выполнять, если предполагается монтаж новой канализации.

1. На бумаге должен быть отображен чертеж, с фиксированными местами разводки, санузлом. Нужно отметить стояк, определить расстояние.
2. Проверить, чтобы составленная схема совпадала с существующей.
3. Провести расчеты. Вычислить количество необходимого материала.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K <= V? y, где:

• К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
• V — скорость движения жидкости (минимально берем 0,7 м/с);
• ?Y – квадратный корень расчетной заполняемости трубы.

0,5 <= 0,7? 0,55

= 0,5 <= 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

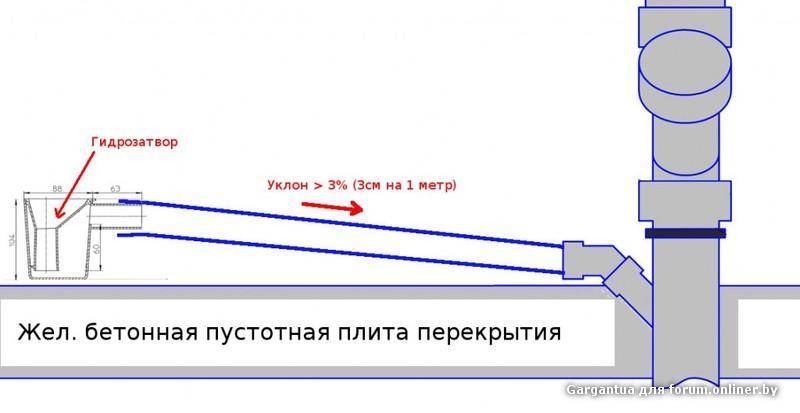

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

• На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
• Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
• Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
• Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
• При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
• Перед работой нужно обязательно составлять план.

Совет от эксперта:

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном.

Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Что получаем в итоге?

Проложенный таким образом канализационный трубопровод сохраняет уклон, это гарантирует, что весь сток протечет по трубе и попадет в септик.

Источники

• https://stroy-okey.ru/house/vodoprovod/uklon-kanalizacionnoj-truby-po-snip-tablicy-pamyatka-i-pravila-rascheta/
• https://vseotrube.ru/kanalizatsiya/uklon-v-chastnom-dome-i-kvartire
• https://truby-moskva.ru/kak-rasschitat-uklon-kanalizatsionnoj-truby.html
• http://okanalizacii.ru/sistemy/uklon-kanalizacii-na-1-metr.html
• https://kanalizaciyadoma.com/montazh/uklon-kanalizatsii-v-chastnom-dome-kakoy-dolzhen-byt.html
• https://poweredhouse.ru/uklon-kanalizacionnoj-truby-dlya-vnutrennej-i-naruzhnoj-kanalizacii/
• https://glav-dacha.ru/uklon-kanalizacionnoy-truby/
