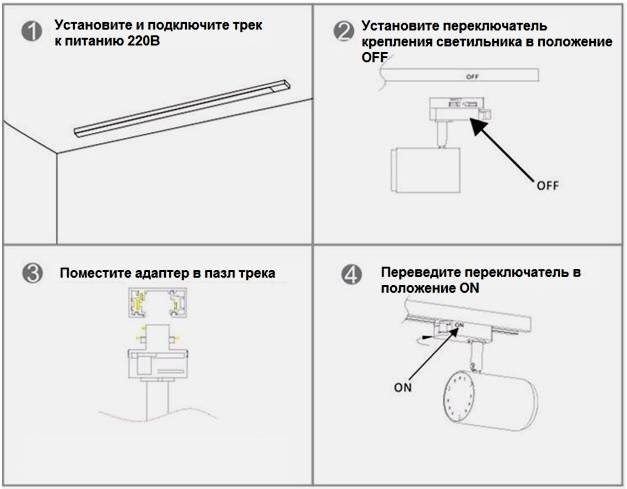

Установка и подключение светильника своими руками

Подготовка к работе

Перед тем, как повесить бра на стену, нужно подготовить необходимый инструмент и материалы, выбрать место установки, место подключения к проводке, также не стоит забывать про технику безопасности.

Необходимый инструмент

Для подключения настенного светильника понадобятся:

• Плоскогубцы;
• Отвертки;
• Монтажный нож;
• Индикаторная отвертка;
• Изолента или термоусадочная трубка;
• Уровень;
• Карандаш;
• Рулетка.

Для крепления источника света на бетонную стену:

• Перфоратор с буром 6мм;
• Дюбель гвозди 6х40;

Для крепления в гипсокартон:

• Шуруповёрт или дрель;
• Крепление типа «бабочка».

Элементы крепежа

Почему именно 6х40? Потому что это идеальный типоразмер для кирпичных или железобетонных стен. Его используют монтажники натяжных потолков, шкафов купе.

Техника безопасности

Все электромонтажные работы должны производиться с отключенным напряжением. Перед началом работ нужно отключить автоматический выключатель либо всей квартиры, либо группы, на участке которой производится монтаж. После этого нужно убедиться в отсутствии напряжения с помощью индикаторной отвертки, и только после этого начинать подключение бра

Важно понимать, что проверка отсутствия напряжения с помощью мультиметра может нет дать результата, если будет разорван ноль

При работе с перфоратором нужно надеть перчатки и защитные очки. Для того, чтобы избежать распространения пыли по комнате, можно попросить помощника подержать рядом с местом сверления шланг работающего пылесоса, это сэкономит много времени на уборку.

При снятии изоляции кабеля монтажным ножом, нужно следить, чтобы на линии реза не находились пальцы. Нож может сорваться, порезать кожу и тогда монтаж придется отложить. Также в процессе не нужно слишком глубоко углублять нож, чтобы не повредить изоляцию жил.

При снятии изоляции с жил важно их не повредить. Лучше использовать специальный инструмент

Например, клещи для снятия изоляции (КСИ), в простонародье – ксюхи. Если используется многожильный кабель, то зачищенные концы лучше пропаять или же запрессовать специальный наконечник.

Клещи снятия изоляции и наконечник

Как выбрать место для бра

Если в квартире или доме используется скрытая проводка, то место установки должно планироваться заранее, также заложена электропроводка. В таком случае монтаж бра на стену следует осуществлять в месте выхода проводов. Это будет также красиво, с точки зрения дизайна.

Если электропроводка открытого типа, то довести провода до места установки можно от ближайшей распределительной коробки.

Обычно настенные бра устанавливают у кровати, в ванной, в детской комнате. Если кровать двуспальная, то устанавливаются два светильника, с каждой стороны. В ванной комнате бра часто устанавливают в качестве основного освещения, с двух сторон от зеркала.

Высота установки бра на стену обычно находится в диапазоне 1 – 1,5 м. Если светильник ставится у изголовья кровати, то оптимальной высотой будет рост сидячего человека плюс 30 см. Если место установки — это ванная комната, то светильники вешаются у верхнего края зеркала. Если бра используется, как подсветка в прихожей, то лучше повесить его на уровень 2 метра, чтобы исключить случайное повреждение.

Настенные светильники в прихожей

Ищем фазу и ноль

При подключении бра любого типа, с выключателем или диммером, важно, чтобы размыкался именно фазный провод. Это позволит безопасно менять лампу

Поэтому надо определить фазу и ноль в месте подключения в домашней сети. Если монтаж электропроводки выполнен цветным проводом, то красный или белый провод как правило фазный. Желто-зелёная жила – это заземляющий проводник. А нулевой обычно синий или черный. В любом случает, полагаться на цветовую маркировку не стоит, лучше убедиться в том, какой провод фазный с помощью индикаторной отвертки.

Не следует забывать о технике безопасности. Поэтому сначала отключается напряжение. Зачищаются концы проводов и разводятся в разные стороны, чтобы исключить короткое замыкание. Затем подается напряжение и индикаторной отверткой проверяются провода. Фазный провод надо отметить маркером. Перед тем, как подключать провода, напряжение отключается.

Цветовая маркировка провода

В старых домах используется двухпроводная система электропроводки, заземляющий проводник отсутствует.

Подключение светильников с драйвером

Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.

Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.

Правда бывает соединение и на пайке.

Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.

Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.

Если он сгорит, то не придется курочить сам светильник.

Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.

Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.

Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!

Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей

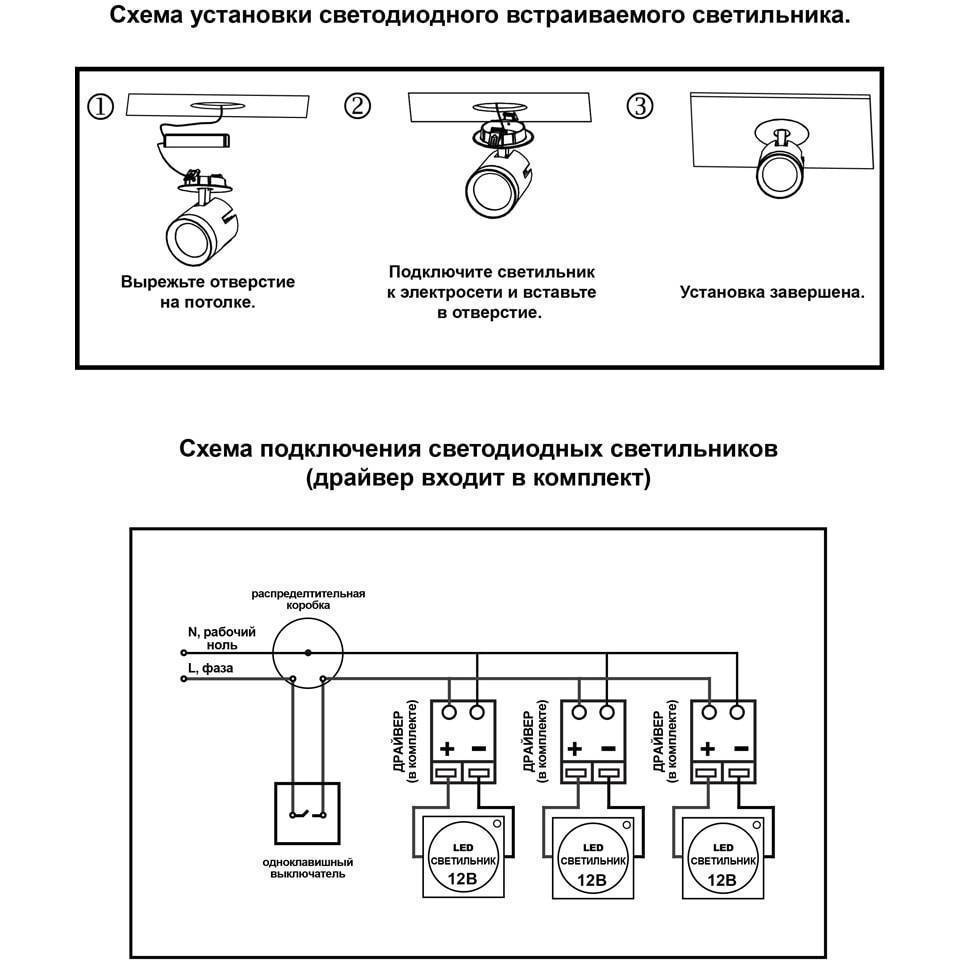

Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.

Выходные провода отмечены как ”+” и ”-”.

Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.

Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.

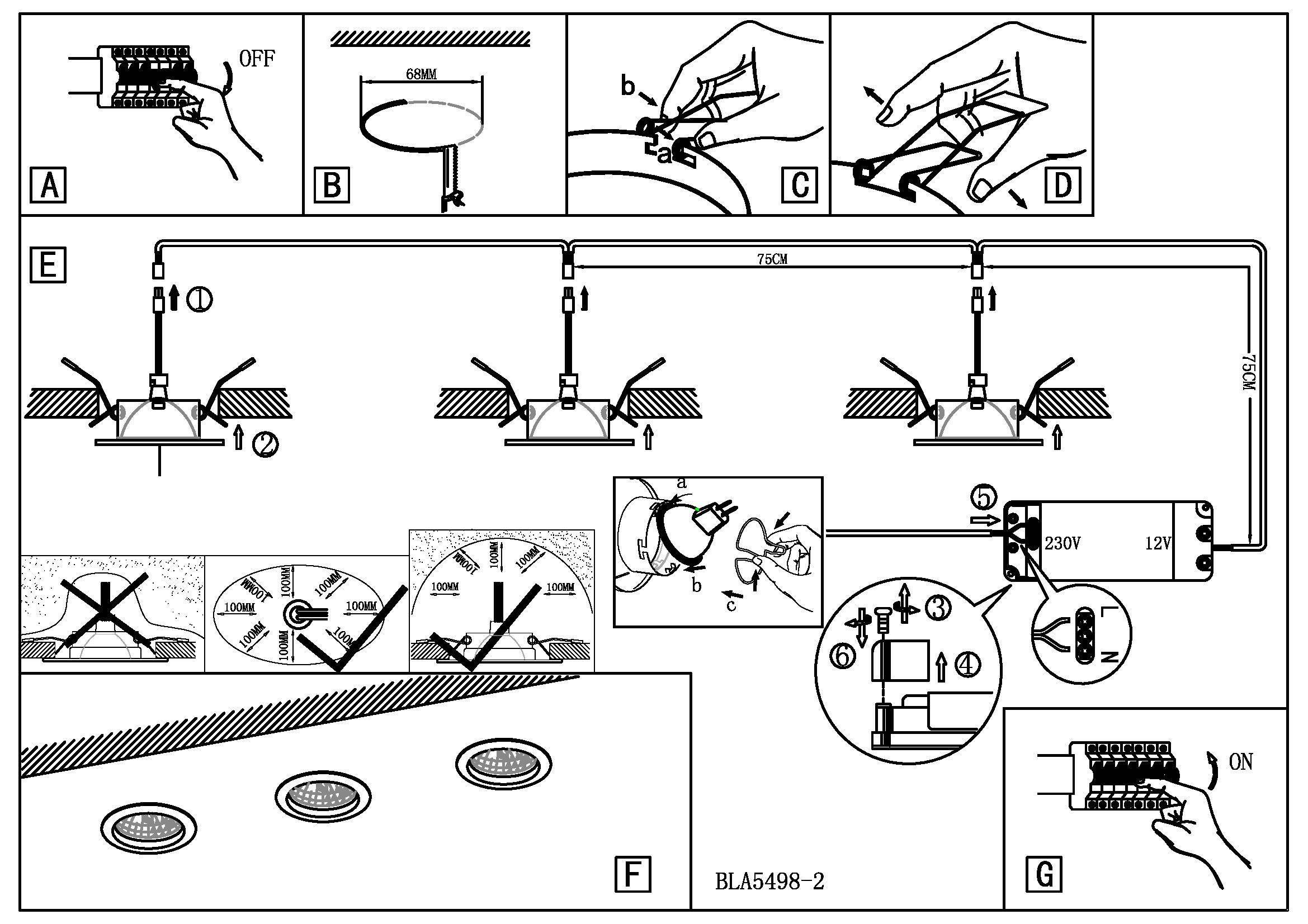

При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.

Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.

Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.

Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.

Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.

После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.

Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.

1 of 2

То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника).  Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

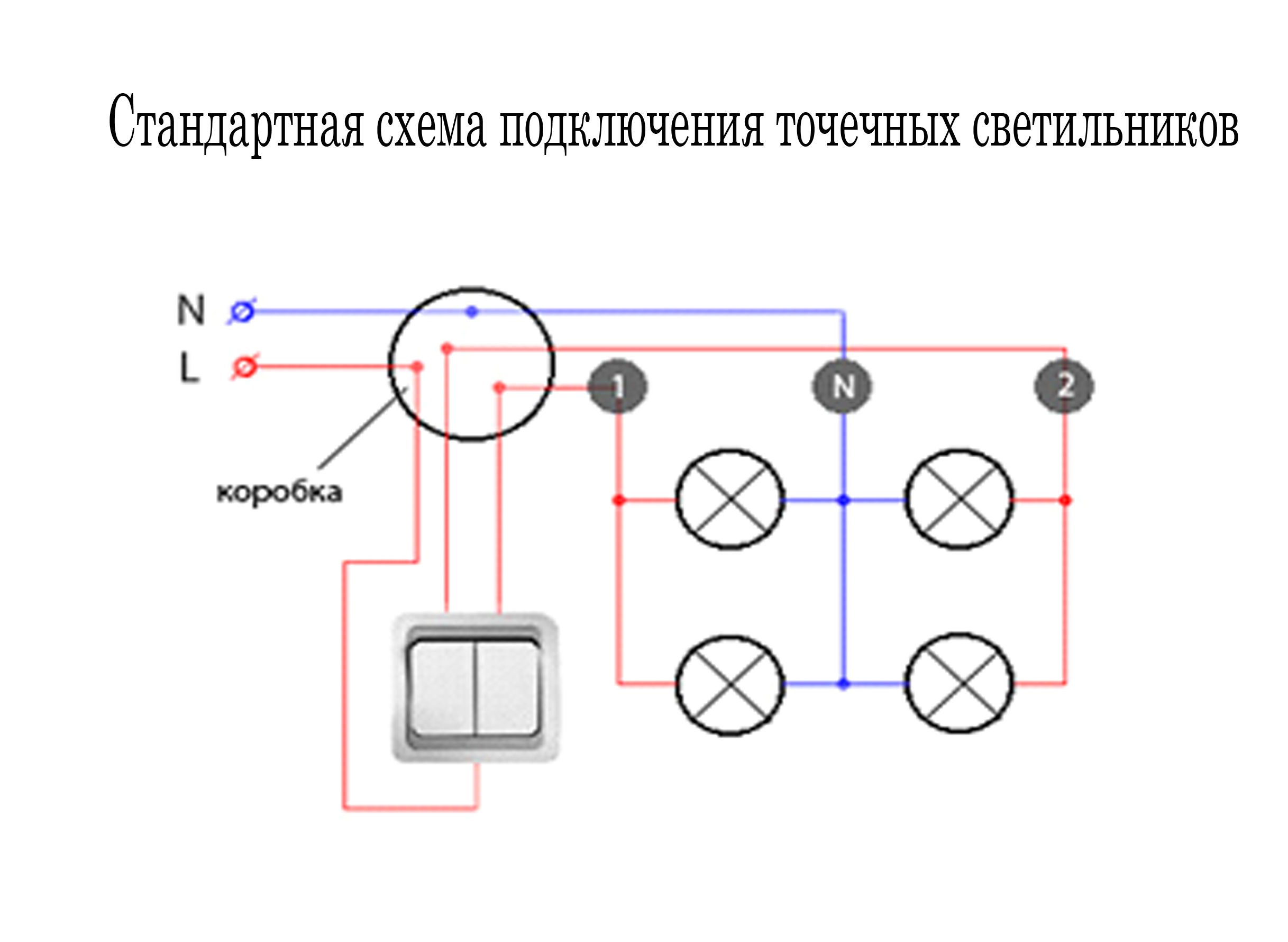

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).

Техника безопасности

Аккуратность при работе с электрическими сетями является основой техники безопасности. Чтобы сохранить здоровье и жизнь, нужно соблюдать следующие правила:

• Все работы проводятся только при выключенной электроэнергии. Ее можно отключить в распределительном щитке на входе.
• Нужно убедиться, что тока на проводах нет. Это можно сделать с помощью индикатора. Если зафиксированы остатки напряжения, нужно подождать, пока остаточный ток пройдет. Если при повторных проверках напряжение фиксируется, следует обратиться к электрику.
• Для работы мастеру потребуются индивидуальные средства защиты – диэлектрические перчатки и очки.
• При установке светильника на потолок потребуется устойчивая лестница или стремянка.
• Заранее нужно подготовить автономный источник света. Это может быть фонарик на лоб на батарейках или внешний источник света.
• Все инструменты должны быть исправными и иметь заизолированные рукоятки.

Соблюдение перечисленных несложных правил поможет мастеру обезопасить себя и не получить повреждение электрическим током.

Как сделать светильник своими руками: подробные инструкции

Теперь рассмотрим самые популярные варианты изготовления светильников на основе светодиодных элементов. Разберем подробно, как своими руками сделать их корпус, и какие материалы лучше использовать для настольных и настенных ламп, а также декоративных приборов освещения и некоторых других моделей.

Настольный

Для изготовления своими руками настольного светильника в первую очередь потребуется модернизировать уже имеющий прибор освещения. Для этого нужно:

1. Извлечь родной патрон.
2. В качестве базы взять цоколь от вышеописанной экономной лампочки и поместить в него, соединяя по схеме, драйвер с гасящим конденсатором.
3. В качестве корпуса для светодиодных элементов можно использовать, к примеру, колпачок от дезодоранта подходящего размера.
4. По всей его площади просверливаются/пробиваются отверстия подходящего диаметра под 5-миллиметровые диоды (всего около 50-60).
5. К остатку цоколя от экономной лампочки корпус прикрепляется на небольшие саморезы к круглому пластиковому основанию диаметром как у колпачка. При этом сама основа крепится на небольшие уголки-подиумы также на крепежные элементы.
6. После фиксации и сбора светильник просто вкручивается вместо обычной лампы накаливания в плафон для настольника.

Настенный

Настенный светодиодный светильник может применяться в различных помещениях – ванной и санузле, на кухне и в детской, гостиной и прихожей, коридоре. Процедура изготовления его в форме круглого плафона своими руками выглядит следующим образом:

1. Прежде всего необходимо подобрать основание под монтаж диодов. Оно должно быть соразмерно рассеивателю. Например, можно вырезать дно от пластикового строительного ведра.
2. Рассчитав необходимое количество диодов (в среднем 100-120), необходимо строго по разметке равномерно проделать отверстия.
3. На обратной стороне основания закрепляется драйвер, при необходимости несколько штук.
4. Основание с диодами и драйверами обязательно фиксируется к базе плафона на саморезы. Для этого по середине необходимо установить пластиковый или металлический подиум.
5. Собранный прибор закрепляется на стену и закрывается рассеивателем.

Основные правила сборки самодельных led-светильников

Чтобы сделать рабочий светильник на основе светодиодов, необходимо убедиться как в грамотности его схемы, так и в правильности подбора его элементов:

1. Сборку диодов осуществлять строго по приведенной схеме. При неправильном подключении возможен взрыв!
2. Качество спайки компонентов должны быть на высоком уровне. В противном случае возможно разъединение контактов и поломка светильника.
3. Для точного расчета всех параметров, в том числе падения напряжения, необходимо проводить предварительные замеры точными приборами, мультиметром.
4. Чтобы устранить эффект голубоватой подсветки (раздражающих глаза) белых диодов, необходимо на каждые 10 led-элементов монтировать 3-4 красных.

Подключение светильников к электросети

Зарядку светильников выполняют специальными арматурными проводами (марки ПРГ, ПРКС и ПРБС) с медными жилами — электроразводку обычно выполняют проводниками с алюминиевыми жилами. Поэтому подключение светильников к магистральным проводам рекомендуется выполнять с помощью разъёмных люстровых зажимов, специально предназначенных для присоединения медных арматурных проводов с алюминиевыми проводами электролиний сечением до 2,5 мм.

Присоединение светильников к групповой сети выполняют с помощью клеммных колодок, обеспечивающих присоединение как медных, так и алюминиевых (алюмомедных) проводов сечением до 4 мм2.

В жилых зданиях одиночные патроны (например, в кухнях и передних) присоединяют к проводам групповой сети с помощью клеммных колодок.

Наглядная схема подключения патрона электролампочки к линии электроосвещения показана на рис.28.

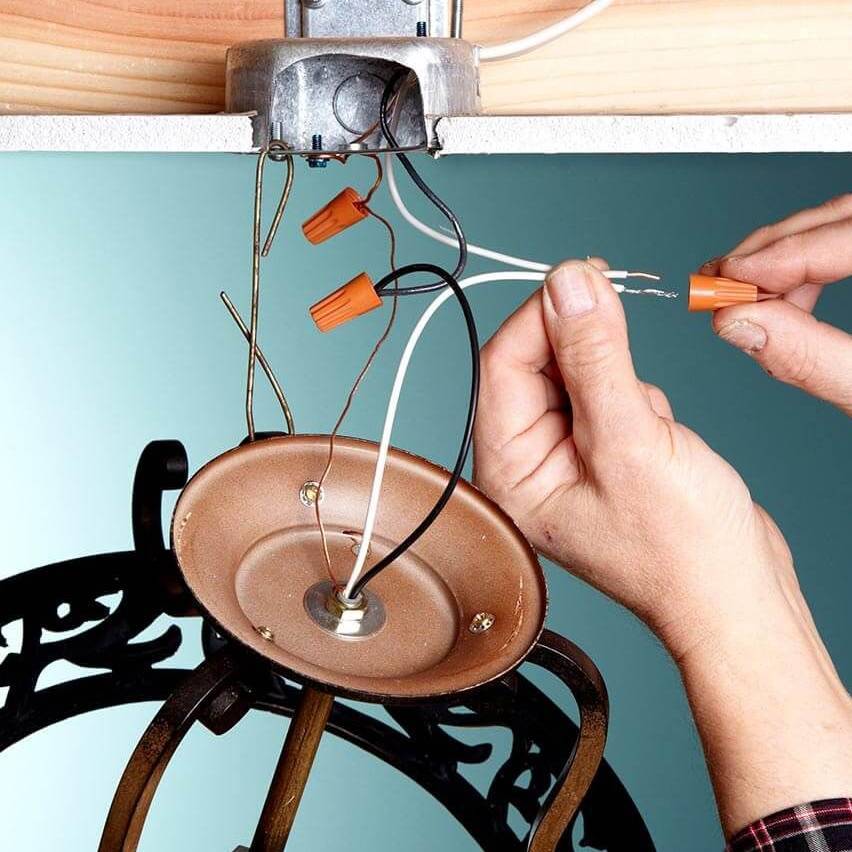

Узел подключенияпотолочного светильникас одиночной электрической лампочкойодноклавишный выключатель

Узел подключенияпотолочного светильникалюстрас четырьмя электрическими лампочкамидвухклавишный выключатель

При монтажеэлектропроводкипредусматривать установкув жилых комнатах, кухнях и передних квартирклеммных колодокдля подключения светильниковв кухнях и коридорахподвесных патронов

При прокладке одножильных изолированных проводов на тросовых пластмассовых подвесках-коробах соединение жил проводов при ответвлениях, кроме общепринятых способов опрессования, сварки и пайки выполняют также механическими сжимами.

Механические зажимы и сжимы для соединения жил проводов показаны на рис.31.

применяютответвительные сжимыдля ответвления проводов1,5-95 мм2от магистральных линий4-150 мм2соединяют жилымедных и алюминиевых проводовДля соединенияпластмассовые двойные сжимы

Подключение точечных светильников на 12 В

Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.

Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.

Выбор мощности и типа трансформатора

Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.

Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.

Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.

Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.

На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.

Подключение светильников к напряжению 220 В

Не так давно на рынке появились споты, которым не требуется дополнительных приборов: они способны работать от стандартного напряжения. Поэтому необходимо изучить схему, в соответствии с которой происходит прямое подключение к сети, без использования трансформаторов.

Последовательное соединение

Данная схема установки относительно проста, поскольку в этом случае мастеру не потребуется большое количество проводов. Минус данного способа — ограниченное количество приборов. Соединить последовательно можно не более 6 устройств, однако такое освещение будет менее эффективным — светоотдача приборов будет разной. Исключение — светодиодные точечные светильники. В этом случае разница в яркости будет почти незаметной.

В этом случае схема выглядит так: фазовый проводник последовательно соединяет все светильники, а к выходу последнего устройства в цепи подсоединяется нейтраль

При изучении вопроса, как подключить точечные светильники, важно понять, как надо действовать. Фаза должна идти на приборы через выключатель, а ноль — на последний элемент цепи

Такое подключение будет надежным и безопасным. «Землю» подключают последовательно — от выключателя (розетки, клеммной колодки) к каждому устройству.

Параллельное подключение

Эти схемы — «фаворитки», потому что данные способы — стопроцентная гарантия, что все приборы будут светить с одинаковой интенсивностью. Недостаток один: это необходимость использования большего количества проводников.

Однако увеличившиеся траты не становятся помехой: параллельное подключение имеет много преимуществ. Одно из них — вариативность: в цепь можно включить неограниченное число приборов. Главное условие для такого подключения — использование кабеля с огнеупорной оболочкой. Например, ВВГнг, 2х1,5 либо 3х1,5 (3 — для проводки с заземлением). Буквы «нг» (негорючий материал) в маркировке обязательны. Более безопасная альтернатива — ВВГнг-LS. Этот кабель в случае пожара будет выделять минимальное количество дыма.

Параллельно подключение можно реализовать двумя способами — лучевым или шлейфным.

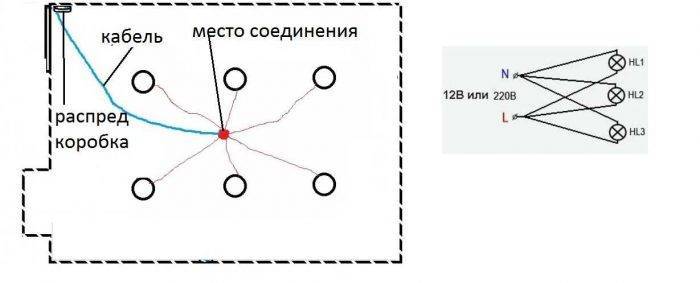

Лучевое

Это самый сложный и дорогой способ подключения светильников. К каждому из приборов здесь идет своя пара проводников. Данный вариант предполагает больший расход материалов, зато схема имеет серьезное преимущество. При выходе из строя одного их светильников остальные устройства будут продолжать работать без перебоев. Второй плюс — меньшее количество соединений (спаек, скруток с последующей сваркой), что гарантирует надежность системы.

Как подключить точечные светильники при потолочном монтаже? Схему реализуют так: сначала от распределительной коробки тянут провода в центр комнаты. Затем их крепят на потолке, и уже от этой точки «проводят проводку» до каждого точечного светильника. Оптимальным вариантом соединения считается использование клеммных колодок (например, зажимы WAGO либо более надежные карболитовые). Такой способ гарантирует прочность, но довольно легок для мастера. Кроме того, соединение получается разъемным.

Шлейфное

Данный способ подходит, если в системе планируется большое количество светильников, которые значительно увеличат расходы на отдельные магистрали. В этом случае оба провода (фаза из выключателя, нейтраль из распределительной коробки) последовательно заходят в каждый светильник, затем подаются дальше, на следующий прибор и т. д.

Такая схема довольно проста. Если требуется разделить споты на две автономные группы, то их подсоединяют к двухклавишному выключателю. Минус данного варианта — чуть большее количество проводов. Достоинство тоже есть: в случае шлейфного подключения обнаружить отказавший элемент довольно просто. Если одна лампочка перегорит, то все светильники, которые расположены за ней, будут работать по-прежнему.

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

1. Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
2. Далее сам поток переходит по конденсатору, ограничивающему ток.
3. Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

• Световой поток становится равномерным благодаря рассеивателю.
• Резисторы или чипы, защищающие от резких изменениях в показателях.
• Печатная плата, для впаивания светодиодов.
• Радиатор, отводящий тепло.
• Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
• Диэлектрическая прокладка, между корпусом и цоколем.
• Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

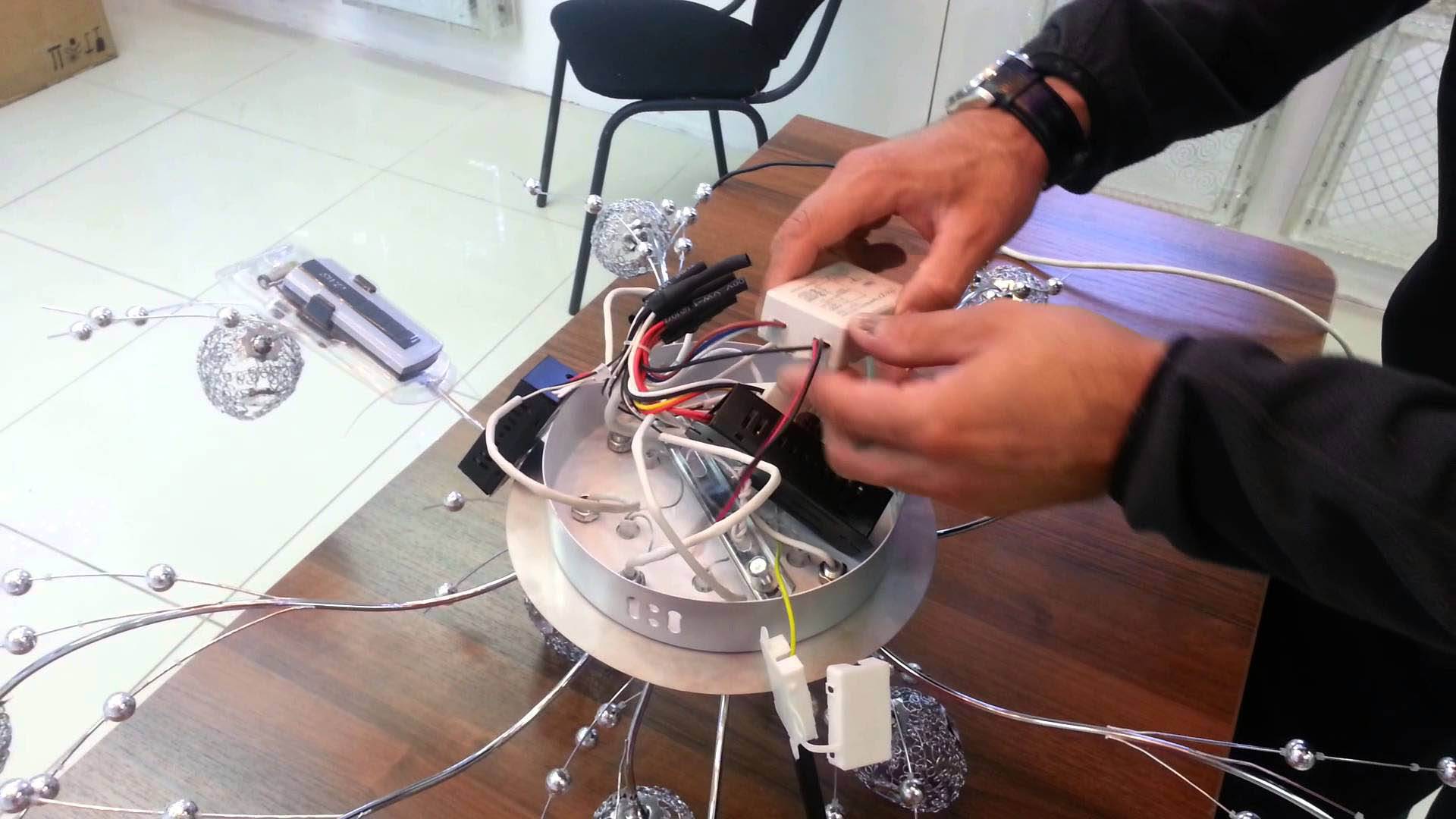

Как повесить люстру

Выбирая потолочную люстру для натяжного потолка, необходимо обратить внимание на ее конструкцию, основание в которой не должно выполняться в виде тарелки. Металлические тарельчатые потолочные люстры сильно нагреваются, что может привести к расплавлению пластикового полотна. Предпочтение следует отдавать простым моделям, которые имеют легкий вес, что значительно упрощает их установку

Предпочтение следует отдавать простым моделям, которые имеют легкий вес, что значительно упрощает их установку.

На сегодняшний день распространение получили два способа установки потолочной люстры к натяжному полотну:

• Металлическим потолочным крюком.
• С помощью установочной планки.

Потолочный крюк монтируют еще до установки натяжного полотна. Необходимо будет перфоратором выполнить в перекрытии небольшое по размеру отверстие, закрепить крюк, который должен располагаться на высоте в несколько сантиметров выше будущего уровня полотна. Всё, что потребуется сделать в последующем, это натянуть пластиковую пленку, в месте расположения люстры приклеить фиксирующее кольцо, после чего разрезать пластик и через крюк подвесить светильник, качественно закрепив его и подключив к электричеству.

При использовании технологии установочной планки необходимо правильно позиционировать светильник и при необходимости убрать старый потолочный крюк. С помощью планки отмеряют будущее расположение крепежа, в потолке проделывают отверстия, в которые вбивают дюбеля. Всё, что останется сделать, это закрепить планку, которую устанавливают выше натяжного потолка или на одном с ним уровнем.
