Установка металлической печи в бане своими руками

Как подготовить пол под печь

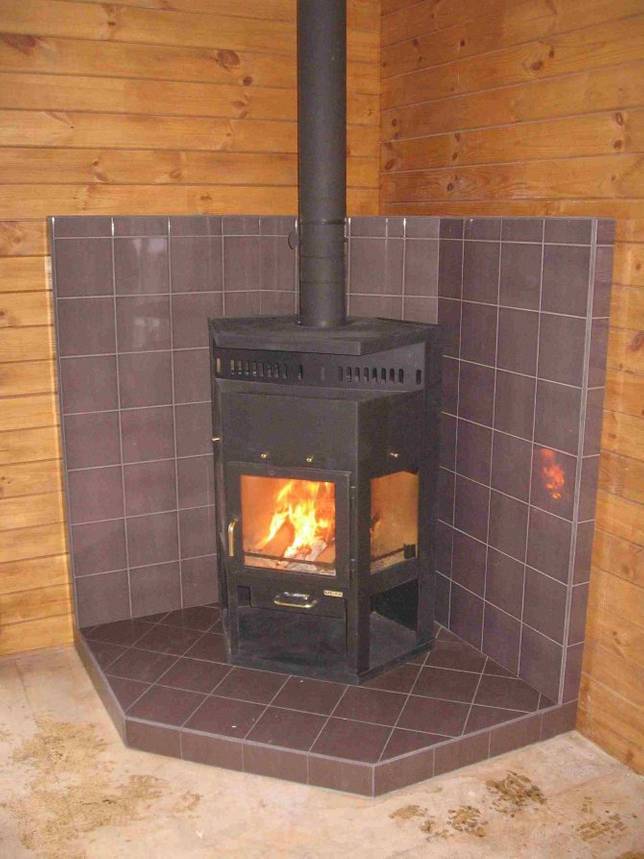

Если в бане залит бетонный пол, отделанный кафелем, стальную печь можно установить прямо на него. Что касается деревянных оснований, то они нуждаются в дополнительной защите.

Пошаговая инструкция для подготовки пола к установке печи:

на черновом основании отбивают габариты печи. После этого чертят еще один прямоугольник, превосходящий первоначальный на 5-10 см с каждой из сторон. Дистанция до стен бани – не менее 38 см;
перед дверцей топки необходимо дополнительное защитное пространство 50х70 см. Поверх него впоследствии укладывают чугунный лист;
по размеру прямоугольника вырезается подкладка из минерита. Для фиксации плиты к деревянному полу используются саморезы;
поверх минерита сооружается платформа из двух слоев шамотного или красного полнотелого кирпича. Кладка проводится исключительно на жаропрочную смесь. Полученная поверхность должна быть строго горизонтальной;
верхнюю часть платформы оформляют стальным листом или керамогранитом.

При подготовке пола в бане для установки печи разрешается пренебречь кирпичной кладкой. Более простая подкладка состоит из минерита или базальтового картона. Сверху его оформляют металлическим листом или керамогранитными плитами.

Пункт 8. Личная безопасность

Грамотная установка печи в баню – это безопасность тех, кто в ней находится. Так, например, все «горячие» печи обладают большим минусом – это большая поверхность, которая способна нагреваться до 500?С. И случайно поскользнувшийся или внезапно почувствовавший себя плохо человек может упасть на такую печь и получить серьезный ожог. Вот почему крайне желателен конвертерный или кирпичный экран перед такой печью, но в любом случае перед ней пол не может быть скользким.

И, наконец, установка печи для бани должна быть обязательно оценена на глаз хотя бы знакомым печником – опытный глаз здесь будет как раз кстати.

Планировка бани и особенности установки печи

Перед тем, как построить баню, нужно заранее продумать все моменты, связанные с будущей конструкцией. Стоит понимать, что правильное проектирование дает возможность создать предельно эффективную баню, которая сможет удовлетворить все запросы.

На этапе планирования стоит особое внимание уделить основным функциональным элементам бани. В частности, речь идет про банную печь, которая одновременно создает тепло, обеспечивает посетителей бани паром, прогревает все помещение и нагревает воду, если к печи был подключен бак.. Говоря о печах для бани, нельзя не сказать о правильном выборе хорошей модели

Изготовлением банного оборудования занимается масса производителей, продукция которых может быть как достаточно традиционной, так и подходить для решения самых разных задач. Естественно, подобные устройства серьезно отличаются друг от друга, и разброс цен также велик.

Говоря о печах для бани, нельзя не сказать о правильном выборе хорошей модели. Изготовлением банного оборудования занимается масса производителей, продукция которых может быть как достаточно традиционной, так и подходить для решения самых разных задач. Естественно, подобные устройства серьезно отличаются друг от друга, и разброс цен также велик.

Учитывая все сказанное выше, можно прийти к выводу, что банную печь подбирать нужно индивидуально, в зависимости от условий эксплуатации, стоимости оборудования и личных пожеланий. Нелишним будет перед приобретением печи почитать несколько статей о том, как выбрать печь для бани.

В этом смысле можно выделить две основных группы требований к расположению банной печки:

Требования пожарной безопасности;
Требования к размещению в зависимости от характеристик всей постройки и расположенных в ней помещений.

Обе категории факторов достаточно важны и требуют подробного рассмотрения.

Как установить печь

Создать своими руками печь из металла — довольно просто, если следовать всем чертежам и все максимально правильно отмерить и вырезать. Каждая деталь должна подходить к остальным идеально. В противном случае печь получится некачественной, что очень опасно, так как в данном случае речь идет об угарном газе, которым можно отравиться.

Главная работа заключается именно в создании конструкции, однако немаловажно уметь правильно установить печь, чтобы она хорошо выполняла свои функции и радовала глаз. В первую очередь хозяин бани должен определиться, будет ли он дополнительно обкладывать кирпичом конструкцию

Если речь идет о небольшом помещении с маленькой парилкой, скорее всего, кирпич будет лишним, так как просто заберет драгоценное пространство.

Кирпич прекрасно сохраняет тепло. По этой причине для больших парных он рекомендован. Таким образом можно париться в несколько заходов без дополнительного растапливания бани.

Прочный материал в любом случае понадобится для создания фундамента под печь. Лучше всего, если это будет огнеупорный кирпич. Его необходимо выложить в 2 ряда, а после залить раствором бетона. Как правило, для вертикальной бани достаточно фундамента 70х70 см. При этом его расположение должно быть предельно правильным

Это важно в целях пожарной безопасности, так как в данном случае речь идет об огне и высоких температурах. Если печь будет дополнительно обкладываться кирпичом, ее фундамент должен быть установлен не ближе, чем в 20 сантиметрах от стены

Для металлических печей без дополнительной защиты понадобится 1 метр свободного пространства.

Изготовленная своими руками металлическая печь для бани требует и правильной установки, поскольку очень важно соблюдение всех правил пожарной безопасности. Чтобы не допустить развития самого печального сценария, необходимо закрыть стены в районе установки металлической печи специальным материалом

Лучше, если это будет специальная фольга с утеплителем. Если печь планируется дополнительно обкладывать кирпичом, термоизоляция не требуется.

При изготовлении металлической печи для русской бани своими руками необходимо позаботиться и о том, как продукты горения будут покидать данную конструкцию. Для этого должна быть предусмотрена дымоходная труба, которая крепится к специальному отверстию в печи. Дымоход должен быть достаточно высоким, чтобы вредные вещества выходили достаточно далеко. Лучше всего сделать его на возвышении полуметра от крыши.

Если труба будет проходить вдоль деревянных конструкций, они обязательно должны быть защищены изолирующими материалами

Нужно помнить, что в данном случае речь идет об огне и высоких температурах, поэтому предосторожность лишней не будет

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Где лучше разместить печь?

Правильная планировка бани сделает ее комфортней. Это касается как проектирования помещения, так и размещения внутри строения необходимых элементов, например, печи. От места расположения последней зависит распределение горячего воздуха внутри здания, создание комфортного микроклимата и безопасность посетителей.

В зависимости от модели печи

От выбранного типа печи для бани зависит месторасположение каменки:

Электрокаменка – печь постоянного действия. Простой вариант в эксплуатации. Не требует наличия дров, достаточно включить устройство в электросеть и можно париться. Оборудование предусматривает выбор температурного режима, нет необходимости в постоянном подбрасывании дров. Она устанавливается в любом месте бани.
Обычная каменка — печь переменного действия. Нагревается дровами. В эксплуатации требует соблюдение правил пожарной безопасности, так как имеет камеру с открытым пламенем. Ее месторасположение следует планировать уже при строительстве. Часто конструкция требует отдельного фундамента из-за значительного веса.

Электрокаменки принято использовать в небольших банях. Печи переменного действия устанавливаются в просторных сооружениях, предназначенных для одновременного отдыха группы людей до 5 человек.

Дымоход

Дымовые газы металлических печей в первые минуты после запуска печи содержат большое количество химически активных остатков молекул – радикалов. Поэтому дымоход металлической печи обязательно должен быть утеплен, иначе он скоро выйдет из строя от кислотной росы. Схемы самостоятельно утепленного либо кирпичного и покупного сэндвичевого дымоходов металлической печи даны на поз. 1 и 2 рис. соответственно. Здесь есть определенные особенности.

Устройство и особенности дымоходов металлических печей

Первое – поднимать дымник (дефлектор) всегда на полметра над коньком крыши не обязательно, да и не надо – ветром трубу может сломать. Правила выноса дымовой трубы над крышей иллюстрирует поз. 3.

Второе, в дымоходе металлической печи обязательно нужен шибер. Это не вьюшка (кто не в курсе), а регулятор тяги. Она в металлической печи по мере ее разгона нарастает много сильнее, чем в кирпичной, поэтому за разожженной печью нужно следить от 15-20 мин и прикрывать шибер, чтобы печка не взревела и на раскалилась до оранжевого.

Третье, от банных печей требуется в первую очередь быстрый разогрев и легкий пар, а их экономичность фактор вторичный, так что полного сгорания топлива конструкторы банных печей не стараются добиться. Поэтому сборником конденсата и сажи лучше снабдить и сэндвичевый дымоход банной печи. Можно расположить его внутри, как на поз. 4, но лучше снаружи: вдруг при чистке дымохода вонючий, едкий, токсичный и канцерогенный конденсат прольется на деревянный пол или стену, баня выйдет из строя надолго, если не насегда.

Самый тонкий момент – противопожарная разделка дымохода; особенно потолочный фланец (проходной узел). Его стандартные размеры в плане 380х380 мм, что надежно в жилом помещении. В бане с ее низким потолком и избыточным тепловыделением от печи применение стандартной потолочной разделки нередко приводит к результату, как на поз. 5.

В баню нужно закупать или делать своими руками уширенную потолочную разделку дымохода 460х460 или, если шаг потолочных балок позволяет, 600х600 мм. Дополнительно, стены, отстоящие от неизолированной части дымохода менее чем на 700 мм, защищаются двойными экранами из базальтового картона, поз. 6. Баней с таким дымоходом можно будет пользоваться систематически, подолгу и часто даже в режиме жгучего пара.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

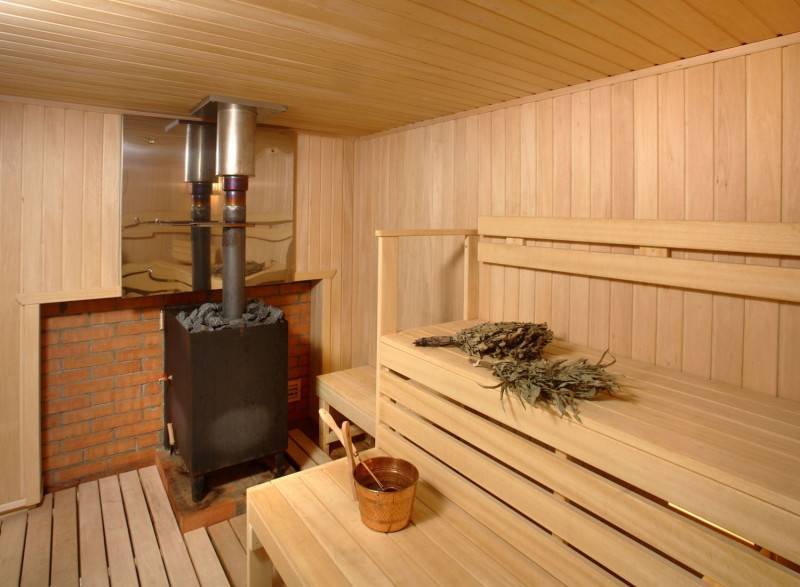

Металлическая печь для бани и сауны.

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

Конструкция простая:

топка с закладкой дров;
зольник с поддувалом и колосниковой решеткой;
отделение для укладки камней;
дымоход.

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

Кирпичная печь для сауны и бани.

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Пункт 7. Заземление

Особенно продуманной и грамотной должна ставиться печь, которая работает от сети. Такая установка металлической печи в бане даже по правилам согласуется с пожарной инспекцией – настолько она небезопасна.

Но, в общем, ситуацию улучшить можно с помощью заземления – это во много крат увеличивает электробезопасность. Вот почему в современных коттеджах всегда есть свой контур заземления, о котором почему-то часто забывают владельцы бань. А ведь опытные печники всегда рекомендуют сделать в целях безопасности для своей парной раздельный контур заземления, чтобы не брать идущий с подстанции нулевой провод – это небезопасно.

Если же с заземлением по каким-то причинам возникают трудности, тогда используется «зануление», которое соединяет в распределительном щитке нулевые клеммы и провод заземления электрокаменной печи. Не помешает в бане и УЗО – защитное отключение.

К слову, если электрокаменка была приобретена уже готовой, установка печи в бане может быть доверена самой фирме-продавцу – такие услуги предоставляются. А обойдутся они всего в 10% от общей стоимости оборудования.

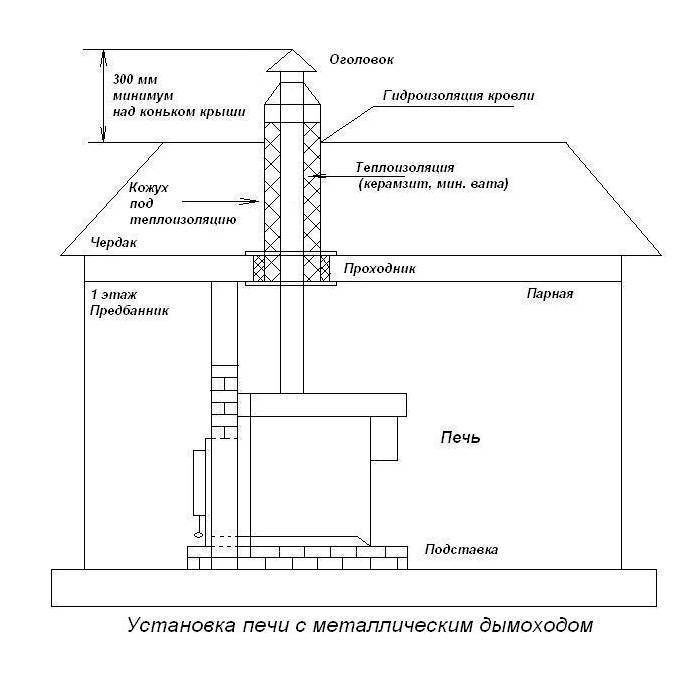

Монтаж трубы дымохода печи для бани.

Эта работа потребует выполнить несколько операций:

1. Для работы используют современные сэндвич-трубы. Они монтируются с помощью раструбных соединений. Основное достоинство – каждая деталь состоит из внутренней и наружной стальной трубы и внутреннего теплоизоляционного слоя. Первую трубу соединяют с патрубком дымохода, выходящим из печи. Детали закрепляют с помощью специальных хомутов.

2. Трубу выводят сквозь конструкцию крыши в подготовленное заранее отверстие, заводят специальный стакан или муфту с внутренним слоем теплоизоляции. Стакан должен плотно насаживаться на трубу.

3. Дымоход и стакан закрепляют с помощью специального хомута к деревянным стропилам на саморезы.

4. Сверху одевают защитную юбку, превышающую размер отверстия на 100-150 мм, поверхность крыши закрывают слоем теплоизоляции, затем накладывают покрытие и сверху монтируют юбку. Ее внутреннюю поверхность обрабатывают герметиком, плотно прижимают защиту к поверхности крыши и фиксируют саморезами, для герметичности места крепления под головки подложены резиновые прокладки.

Теперь важно предварительно проверить герметичность монтажа. Для этого выше места выхода трубы выливают несколько ведер воды и проверяют соединение внутри бани

Если есть дефекты, их снова обрабатывают герметиком, закрепляют и выполняют повторный пролив.

6. Труба дымохода должна выступать над коньком крыши на 1000 мм. Сверху ее закрывают специальным колпаком.

Выбор и обустройство каменки с наружной топкой

Устройство печи с выносной топкой.

Купить металлические печки для бани, для которых предусмотрена выносная топка, можно в специализированном магазине. Модели промышленного изготовления имеют надежную защиту, которая обеспечивает безопасность эксплуатации устройства. Не потребуется заботиться о том, какой кирпич выбрать, поскольку необходимость обкладывать металлические печи для защиты от ожогов отсутствует. Определенный дискомфорт, вызываемый эксплуатацией модели, бывает связан с потребностью постоянно подкладывать дрова. Поскольку в парилке становится слишком жарко из-за полного разгара топлива, то постепенное угасание огня приводит к остыванию помещения.

Для самостоятельного изготовления печи можно воспользоваться металлическим листом. Для осуществления такого проекта не потребуется много времени. Расходы тоже будут не слишком большими. Сделать стенки банной печи из кирпича не составит особого труда, если целиком обложить самодельную конструкцию в целях безопасности специальным шамотным кирпичом. Отдача тепла от устройства будет равномерной и безопасной.

Многие специалисты рекомендуют использовать тяжелый шамот для обкладки печи для бани так как из кирпича обычные устройства могут иметь низкий уровень теплоотдачи. Это характерно для плавильных печей, изготавливаемых из шамотного кирпича. Печная конструкция для бани должна выдерживать высокую температуру по причине более легкой отдачи тепла.

Шамотный кирпич, которым обычно обустраивают дымоходы для бань, можно заменить красным. Стоимость данного материала является более низкой по сравнению с ценой на другие аналогичные, поэтому его применение считается более выгодным при устройстве кирпичных печей для бани с выносными топками. Этот материал соответствует всем стандартам, отвечает эксплуатационным требованиям и противопожарным характеристикам.

Преимущества топки из предбанника

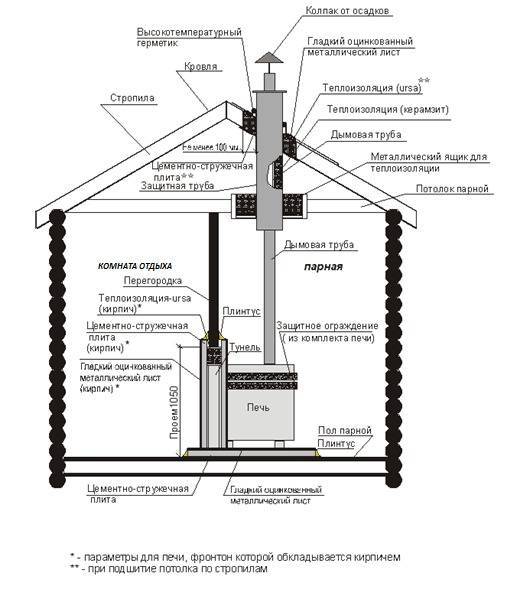

Монтаж печи с выносной топкой.

Схема установки печной конструкции предполагает разделение предбанника и парилки. Отопительное устройство обычно устанавливается возле перегородки, что очень удобно как в холодное, так и теплое время года. Можно выделить целый ряд преимуществ, которыми обладает такая схема печи и предбанника:

Наименьшая степень выгорания воздуха в предбаннике исключает необходимость монтажа системы вентиляции.
Хранение и закладка дров в помещении предбанника позволяют постоянно поддерживать чистоту в парной.
Забор и обновление воздуха для горения топлива обеспечивают необходимую вентиляцию и свежесть в парилке.
Установленная печь в баню не требует устройства прохода через стену, поскольку дверца топки расположена в парной.
Возможность непосредственного контроля температуры внутри банных помещений.
Дополнительное нагревание парилки за счет топочной дверцы.
Удобная закладка дров, которые можно поднести ближе к печи.
Экономия площади помещения парной небольших размеров, составляющая около 1 м.кв.

Проекты печей с топкой в предбаннике позволяют создавать «легкий» пар, получать эстетическое удовольствие от вида пламени в топке со стеклянной дверцей. Убрать золу со щепками из сухого предбанника не составит особого труда, как и мусор, оставленный после хождения в этом помещении в уличной обуви. По традиции топить баню из предбанника очень удобно, так как закладка дров осуществляется вне парилки, где всегда будет чисто.

О банных условиях

В банях устанавливается более половины покупаемых готовых печей. В то же время установка печи в бане технически сложнее всего: здесь печка на единицу объема помещения выделяет в несколько раз больше тепла, чем отопительно-варочная в доме; соотв. выше опасность возгорания от печи. Потолки в банях низкие, что усложняет противопожарную разделку, помещения тесные, это увеличивает опасность ожога о печь. Температура воздуха в бане, особенно в парной, высокая, что усугубляет действие вредных продуктов сгорания: доза угарного газа, при 20 градусах воздуха в комнате вызывающая головную боль, при 60 может оказаться летальной. Ожог распаренной кожи будет соотв. 3-й степени вместо 1-й – 2-й сухой. Особые требования в банных помещениях возникают и по электробезопасности. Поэтому дальнейший материал ориентирован в основном на банные печи, а что можно или нужно упростить для домовой печки, указывается по ходу изложения.

Выбор печи

Установка банной печи начинается с ее выбора. Современные печи для бани далеко не примитивные буржуйки из бочки или трубы с ящиком для камней. Сейчас даже искушенные гурманы-парильщики признают, что русский пар от хорошего Вулкана или Гефеста практически не уступает таковому от кирпичной печи. Любители сауны давно сошлись на том, что фирменные финские банные печи бьют «кирпич» по всем статьям. Но что касается эргономики и медико-санитарных качеств банных печей, то тут производители все как один ограничиваются заявлениями, что их печка лучшая, а дело только за ценой. Поэтому на рис. дана сводная таблица потребительских качеств банных печей разных конструкций. Ориентируясь по ней, можно подобрать тип печи под свои потребности, а там уж смотреть, что из него по стоимости подойдет.

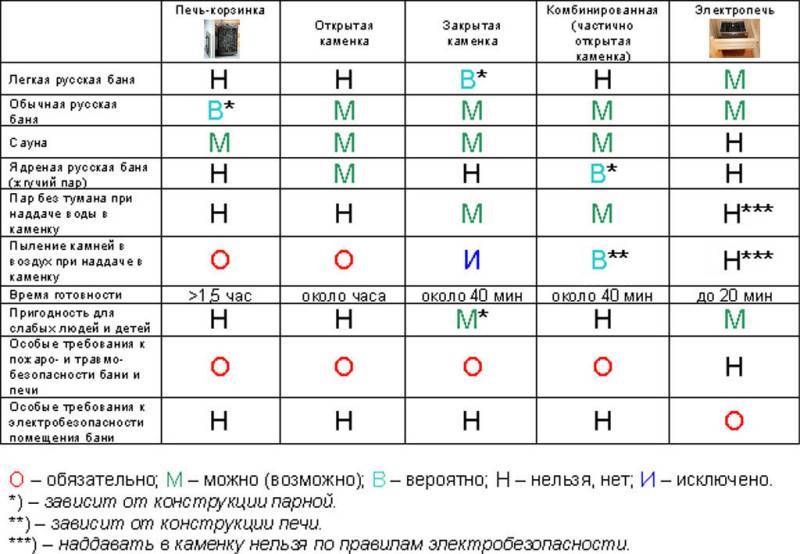

Сводная таблица потребительских качеств металлических печей.

О материалах печей

Кирпичная банная печь не устанавливается, а строится вместе с баней. Построить ее в существующей бане оказывается технически возможно только в отдельных случаях. Кроме того, кирпичная печь проявляет все свои лучшие качества только в парной объемом не менее 15-16 куб. м, а ее протопка отнимает 4-5 час времени. В темпе современной жизни это чаще всего недопустимо, поэтому печь берем металлическую. Но остается решить – стальную или чугунную?

Чугунная печь сравнительно быстро разогревается и довольно долго остывает, что существенно для отопительно-варочной домовой печи. В бане она дает пар, наиболее близкий к традиционному русскому. Чугунная печь прим. в 1,5 раза тяжелее стальной такой же мощности, но иногда позволяет сэкономить на весе противопожарной разделки, см. далее. Как следствие – поставить в доме чугунную декоративную либо отопительно-варочную печь своими руками, не затевая сложных и ответственных строительных работ, оказывается возможным чаще, чем стальную.Однако чугунная печь вследствие невысокой теплопроводности материала непригодна в качестве печи-калорифера, а выбирать ее нужно внимательно и со знанием дела.

Да будет известно читателям, что чугун бывает т. наз. сырой, предназначенный для передела в сталь, и конструкционный разных марок. Добросовестные производители из сырого чугуна корпуса печей не льют: он очень хрупок, от термоудара (напр., водой по раскаленному) почти всегда трескается, но распознать в изделии по виду сорт и качество чугуна способен только опытный металловед. Кроме того, из-за высокой теплоемкости чугуна быстро остудить перегретую печь из него невозможно. Вдруг печка стала очагом возгорания, залить чугунку водой, как стальную – будет только хуже. Печь-чугунка мгновенно не остынет, но может просто взорваться, как бомба, обстреливая все вокруг раскаленными осколками. Однако в режиме длительных регулярных интенсивных топок чугунная печь способна оказаться долговечнее кирпичной.

Следствия: чугунную печь желательно выбирать для регулярного отопления одной достаточно большой жилой комнаты либо в баню с парной объемом от 10-12 кубов. Во всех прочих случаях предпочтение следует отдавать стальным печам.

Где устанавливается печь в бане

Расположение печи в бане будет оптимальным, если удастся одновременно обогреть:

парилку;
предбанник;
места отдыха.

Ставить сразу несколько просто не рационально. Во-первых, это потребует больших денежных вложений, Во-вторых, будет очень неудобно одновременно обслуживать несколько конструкций.

На расположение бани влияет несколько важных факторов:

планировка;
вид печки;
габариты.

Установка металлической печи в бане будет идеальным, если смонтировать в парилке каменку, а топочную часть вынести в комнату отдыха. Такое расположение позволит обогревать сразу оба помещения бани. Топочный процесс будет происходить за территорией парилки. Следовательно, в ней никогда не будет мусора, а топить можно даже когда в парилке находятся люди. Это никак не повлияет на их отдых.

Аналогичным способом располагают печь из кирпича. Но необходимо учитывать один важный фактор. Такая конструкция занимает много места, поэтому ее расположение выбирается во время проектирования строительства бани.

Чтобы установить ее нужно обязательно создать надежное основание. Заливка фундамента обычно происходит совместно с устройством общего фундамента.

А как правильно установить печь в бане, если в ней имеется 3 комнаты? Тут все зависит от планировки, в идеале, если ваша планировка позволяет, то нужно сделать так, чтобы она могла обогревать сразу все помещения и поддерживать нужную температуру.

Печки небольшого размера, особенно это касается электрических конструкций, в большинстве случаев монтируют прямо в парном отделении. Чтобы обогревать другие помещения, пользуются другими источниками тепла. Это может быть «теплый пол», отапливаемый электричеством или подключенный к водяной системе отопления всего помещения.

Считается самым подходящим вариантом «теплый водяной пол», если сауна расположена прямо в доме или в пристройке рядом. Но только если сам дом обогревается системы водяного отопления и остались мощности котла достаточно для подключения к нему дополнительного контура.

После выбора места, переходим к этапам, чтобы установка банной печи в парной производилась по всем правилам. Для этого ниже приводится пошаговая инструкция.

Без фундамента

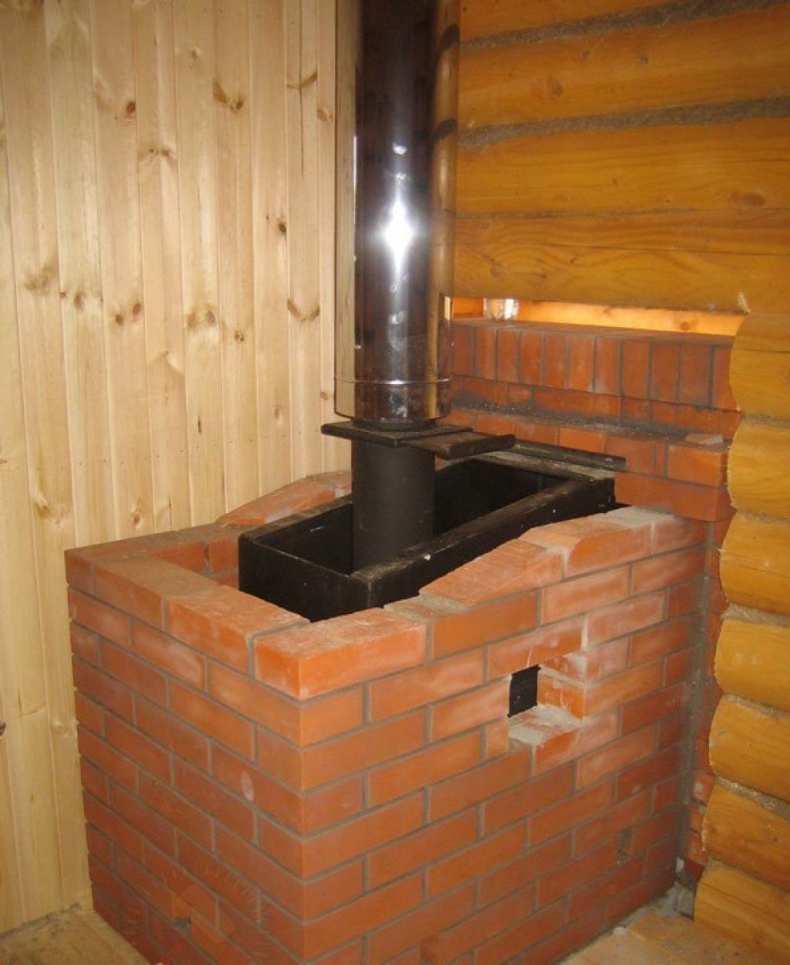

Металлическая печь в кирпичном экране и на кирпичной подушке во всех отношениях безопаснее и лучше экранированной легкими материалами. В популярных источниках рунета утверждается, что под печь с кирпичной облицовкой требуется отдельное основание, что в общем верно. Как и округлые фразы о том, что следует учесть влияние проема под фундамент печи на конструкцию здания. Но представляют ли авторы подобных опусов, насколько это сложно и рискованно – делать проем в перекрытии существующего здания? Поэтому прежде всего нужно выяснить: а нельзя ли поставить печку на пол без основания? Или установить ее, не трогая лаги пола и несущие балки перекрытия?

В рунете имеются также калькуляторы несущей способности надподвальных, междуэтажных и чердачных перекрытий, см. напр. видео:

Однако авторы программ закладывают в них несущую способность пола под общей распределенной нагрузкой, и это абсолютно правильно. Экспериментировать с перекрытиями можно, разве только вы дипломированный строитель, после вуза лет 5 потрудились прорабом на площадке, потом перешли в серьезную проектную организацию и возведенные с использованием ваших расчетов нетиповые здания и сооружения благополучно стоят по сей день. Если же программами расчета пользоваться без модификации заложенных в них коэффициентов, то иногда выходит, что и «голую» печь ставит на этот пол нельзя. Как тут быть?

Установка железной печи с кирпичным экраном возможна и на полу без основания по схеме на рис. Щит из досок, уложенных поперек досок настила пола, совместно с коробчатой притолокой печи распределяют нагрузку от нее по достаточно большой площади. При пролете балок пола до 3,5 м такая конструкция надежно держит 1,2 тс, а если балки посередине подперты столбиками, то до 1,6 тс.

Схема установки металлической печи в кирпичном экране на пол без фундамента

Шаг установки балок 0,75 м; лаг пола 0,5 м. Дощатый щит квадратный; под щит иной конфигурации все нужно считать заново. Изменять произвольно такую схему нельзя, а что делать, если пол подобной, но не идентичной конструкции? Что ж, кое-что тут возможно подкорректировать и без особого строительного опыта.

Прежде всего по номограмме на рис. определим предварительно допустимую погонажную (на метр длины) весовую нагрузку на балки. Пользуемся только пунктирными красными кривыми (расчет по прогибу 1:350), чтобы не влезть случайно в область опасных нагрузок. А чтобы не маяться с учетом местных нагрузок на древесину, балки с пролетом до 3,5 м считаем 3,5 метровыми.

Номограмма для расчета несущей способности деревянных балок

Допустим, балки у нас те же, 15х15 см (синяя вертикаль на рис.); тогда долговременную нагрузку в 200 кгс/м они снесут на пролете до 4,1 м (синяя стрелка). Если пролет 3,5 м или менее, нагрузку можно давать до (320+280)/2 = 300 кгс/м. 320 кгс/м на таком пролете выдержит балка 150х160; 280 – 140х150. Пол по лагам добавит к допустимой нагрузке 10%, итого 330 кгс/м. Под вес в 1,2 т нужно не менее 4-х балок.

Проверим расчет на соответствие священному писанию – СНиП. В левой табл. на след. рис. ищем балку ближайшего меньшего сечения, это будет балка 180х120 (15х15 = 225; 18х12 = 216). На пролете в 3,5 м она, по СНиП на деревянные конструкции, в междуэтажном перекрытии (пол – аналогичен) выдержит 356 кгс/м (выделено бирюзовым), прекрасно!

Таблицы значений несущей способности деревянных балок

Теперь нужно определить, выдержит ли пол в целом заданную общую распределенную нагрузку и какого размера нужен накладной на пол щит. Смотрим табл. справа на рис. Длина пролета там обозвана шириной, а шаг балок расстоянием между ними, но данные верные. Что видим? На пролете в 3,5 м 350 кгс/м снесут балки сечения 150/160 кв. см с шагом 0,5 м или 240 кв. см с шагом 1 м (выделено зеленым). У нас шаг балок 0,75 м; берем среднее (240+160)/2 = 200 кв. см, а наши балки на 225 кв. см. Отсюда следует, что 4-х балок под данную печь действительно хватит, и на такой пол в целом можно давать 350 кгс/кв. м.

Найти размеры щита теперь совсем просто. Под 1200 кгс надо 1200/350 = 3,43 кв. м. Сторона щита будет соотв. 1,85 м (корень квадратный из 3,43). По количеству балок под печь не сходится, т.к. между 4-мя балками с шагом 0,75 будет 0,75х3 = 2,25 м. Щит 2,25х2,25 и берем. Если же парилка уже и 3 стороны щита придутся вплотную к стенам, то его длину считаем просто по площади, т.к. нести нагрузку теперь будут и опорные балки стен, которых задействовано уже 3. Напр., парилка шириной 1,75 м. Длина щита будет 3,43/1,75 = 1,96 м, берем 2 м если балки уложены вдоль помещения и 2,25 м для поперечных балок.

Инструкция по установке металлической печи в бане

Монтаж печи в бане является самым ответственным мероприятием в ее обустройстве. Необходимо предусмотреть множество технологических нюансов. чтобы эксплуатация объекта сопровождалась минимальным риском возгорания.

Печь в бане взаимодействует с разными компонентами, начиная от деревянных поверхностей конструкции постройки, и заканчивая ее кровлей. Поэтому, одним из главных условий, выполнение которых предполагает установка печи в бане своими руками, является соблюдение изоляционных требований. Вместе с этим должны быть грамотно выполнены все соединения и монтажные узлы, благодаря которым будет осуществляться сложная работа отопительной системы в бане.

Часто повторяющиеся ошибки при монтаже

Безусловно, установка печи в бане требует значительных усилий и подготовки. Иногда, даже у профессиональных мастеров такая работа вызывает определенные затруднения. Большой ошибкой становится отказ новичка от услуг монтажа, предложенной ему в магазине. Сегодня такие услуги предоставляются большим количеством фирм. Мастера доставят печку по указанному адресу и выполнят ее монтаж. Одним из важных преимуществ подобной работы, можно считать получение гарантии на установленный агрегат.

Если вы сами будете проводить монтаж и сделаете ошибку, которая приведет к поломке печи, гарантийное обслуживание перестает действовать.

Не все садовые участки отличаются большими габаритами. Хозяевам приходится производить монтаж бани около других построек. Это можно назвать большой ошибкой. Во-первых, очень тяжело пользоваться соседствующими постройками.

Во-вторых, появляется опасность возникновения пожара.

Чтобы создать защиту от возгорания, необходимо чтобы труба возвышалась над баней, и была выше любой соседней крыши. Сверху ее нужно закрыть специальным сетчатым искрогасителем.

Опытный умелец самостоятельно выполняет монтаж печки и проводит все строительные работы. Профессионалы рекомендуют проверить, какой получилась толщина стенок, особенно если делали ее своими руками, перед началом обкладки кирпичом.

Если металл быстро прогорит, придется проводить ремонтные работы по его замене, а это потребует дополнительных денежных вложений и покупку нового материала.

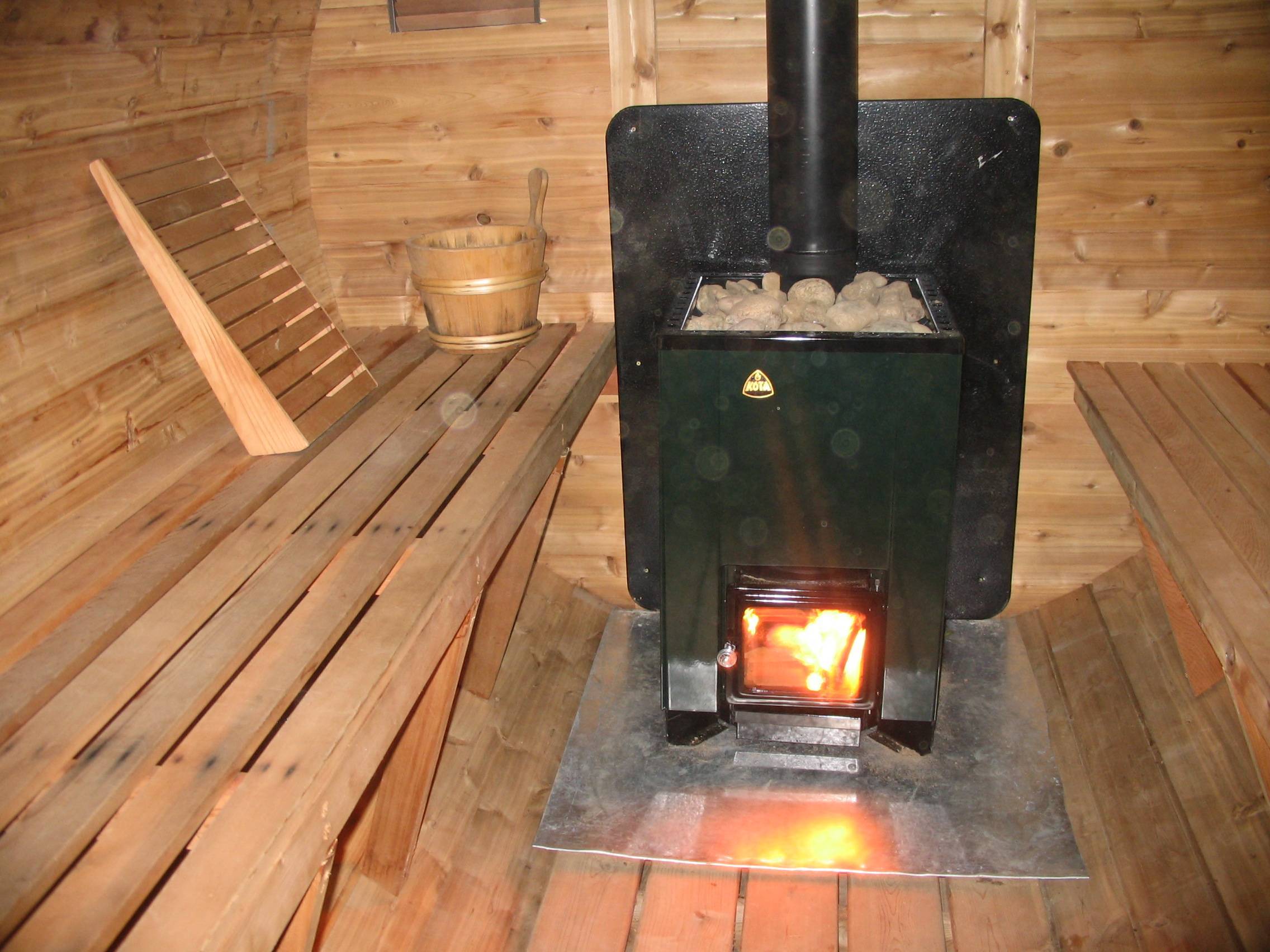

Особенности установки металлической печи

Исходя из этих качеств определяется место установки металлических обогревателей:

Если агрегат оснащен варочной панелью – его место на кухне.
Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах. В этом случае может помочь покупка печи с выносной топкой. Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

Пятый этап: монтаж системы теплообмена

Перед началом работы следует ознакомиться с элементами системы, обеспечивающей теплообмен. Ее компоненты могут различаться, но если планируется установка печи термофор в баню, к слову, одной из наиболее популярных на российском рынке, то этот набор будет следующим:

Теплообменник и два штуцера ;
Выносной бак для горячего водоснабжения, к которому прилагаются два штуцера и два крана;
Соединительные элементы. среди которых также краны со штуцерами и трубы.

Запорные и водопроводные компоненты на всех соединительных узлах должны составлять в диаметре не менее 2 см. При монтаже теплообменной системы дно бака должно располагать выше по отношению к верхнему штуцеру системы. Более того, это расстояние должно составлять не меньше 30 см.

В процессе установки трубопроводов нельзя допускать провисания их контуров на горизонтальных плоскостях. Желательно монтировать трубы под углом не меньше 30° по направлению вверх. Чтобы исключить риск замерзания воды в зимний период следует в части, находящейся ниже крайнего штуцера (в нижней части) системы теплообмена встроить сливной кран. Также, рекомендуется избегать применения гибкой подводки из пластиков или резины.
