Установка подрозетника в стену из гипсокартона, бетона и кирпича

Монтаж установочных коробок в бетонных стенах

При выполнении монтажа чаще всего приходится работать с бетонными конструкциями. В этом случае разметка подрозетников играет особую роль, поскольку в случае ошибки, исправлять положение будет очень сложно. Поэтому диаметр отверстий рекомендуется делать больше, чем у самой коробки, чтобы в дальнейшем ее было можно поправить и выровнять при замазывании раствором.

Сверление отверстий по разметке выполняется коронкой по бетону или обычным сверлом с твердосплавным наконечником. В последнем случае по всему периметру намеченной окружности сверлятся отверстия, после чего промежутки между ними и вся внутренняя часть выбиваются молотком и зубилом. При отсутствии традиционных электроинструментов, бетон можно прорезать в форме прямоугольника с помощью болгарки. Конфигурация отверстия не имеет значения, поскольку оно все равно будет замазываться раствором.

Подрозетник нужно заранее примерить в посадочное место. Установка подрозетников в бетон осуществляется внутрь стены заподлицо, а кабель должен свободно входить в отверстия, прорезанные в корпусе. Прежде чем замазать, конец заведенного провода предварительно заматывается изолентой, чтобы на них не попал сырой раствор.

Вмазывать подрозетники нужно замазкой, укладываемой внутрь отверстия в таком количестве, чтобы коробка при установке немного выдавливала ее наружу. Все это фиксируется в нужном положении на короткое время, чтобы раствор начал схватываться. Далее со стены снимаются излишки раствора. После того как гипс полностью высохнет, монтаж подрозетника в бетон будет считаться завершенным.

Иногда установочная коробка слабо удерживается внутри отверстия. Поэтому дополнительно крепить подрозетник в бетонной стене можно с использованием дюбелей, вкручиваемых в четырех местах под углом 45 градусов.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

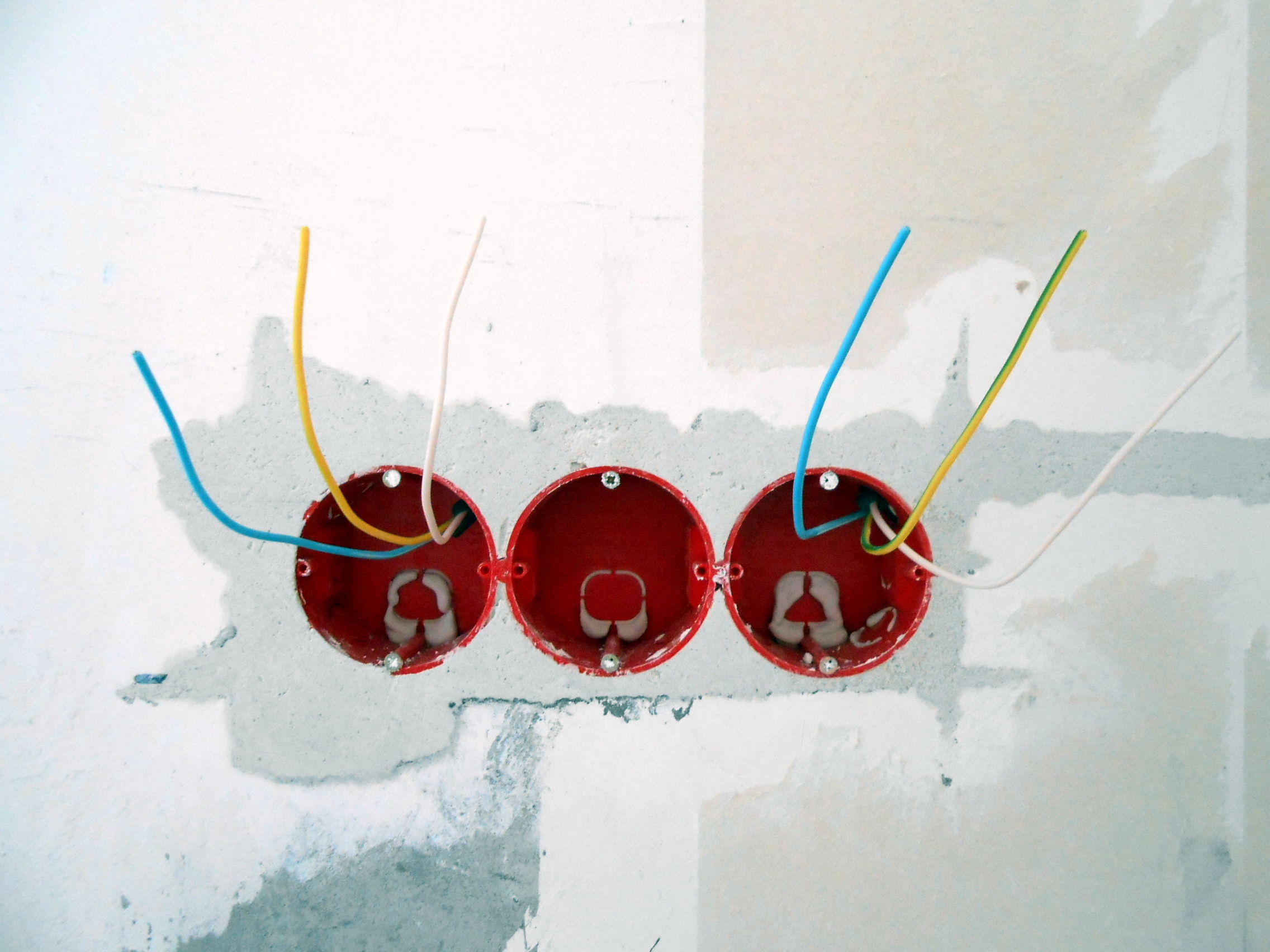

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Классификация подрозетников

Подрозетники классифицируются по нескольким признакам.

По материалу:

1. пластмассовые. Наиболее распространены. Стоят недорого, достаточно долговечны;
2. металлические. Превосходят предыдущий вариант по прочности и надежности, но применяются мало, поскольку качеств пластика для крепления розетки вполне достаточно. К тому же при использовании металлического подрозетника возрастает вероятность короткого замыкания в нем. Применение этих изделий, благодаря их негорючести, оправдано при устройстве скрытой проводки в стенах из бревен или бруса. Их устанавливают, обмотав базальтовым картоном или иным негорючим теплоизолятором.

Конструктивно:

1. для установки в полнотелые стены. Конструктивные элементы имеются только внутри — отливы для крепления розетки;
2. для установки в каркасную стену. Помимо отливов внутри, имеют снаружи прижимные планки и отбортовку на торце. При вращении связанных с планками винтов обшивка стены зажимается между ними и отбортовкой.

По способу установки:

1. встраиваемые. Имеют вид стакана, устанавливаются в отверстие в стене;
2. накладные. Это пластина, прикручиваемая к стене дюбелями. Накладные розетки устанавливаются не только в помещениях с низкими требованиями к эстетике (гаражи, хозпостройки), но иногда и в жилых. Например, над плинтусом, если провод проложен за ним.

По форме:

1. круглые. Самый распространенный вариант;
2. овальные. Применяются для установки двух устройств, например, розетки и выключателя;
3. квадратные. Встречаются редко. В основном такую форму имеют накладные подрозетники.

Подрозетник для каркасной стены можно установить в полнотелую — необходимо только откусить плоскогубцами прижимные планки. Установить подрозетник для полнотелой стены в каркасную нельзя.

Как выбрать правильно

Выбирают модель на основании первичного анализа ситуации внутри дома.

Обратите внимание на тип основной поверхности. Для полнотелых перегородок из бетона, газобетона, кирпича, пеноблока – простой подрозетник без дополнений

Виды подрозетников в зависимости от стены

Пустотелые строения из гипсокартона, фанеры, ДСП или иного аналогичного материала потребуют использования стаканов с лапками-зажимами. Они закрепляют подрозетник внутри стены.

Типы стаканов в зависимости от глубины основания

Под одну точку выхода электричества требуется один подрозетник. Нужно продумать, сколько отверстий для подключения электроприборов сделать. Если будет рядом три розетки – ставят три стакана, когда два переключателя рядом, устанавливают два подрозетника.

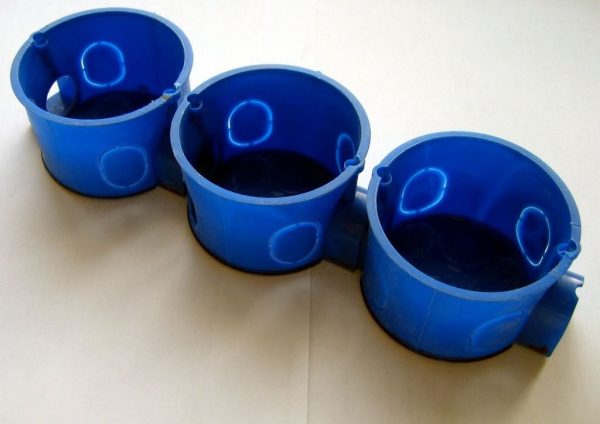

Сцепляемые подрозетники

Широкий ассортимент позволяет выбрать внешний вид – габариты, форму. Почти всегда устанавливают стандартную круглую модель, есть и квадратная.

По размерам выделяют две группы товаров – с внешним диаметром 60 или 68 мм и глубиной 40-45 мм. Популярны изделия 68*45 мм, внутри которых умещаются создаваемые реле.

Не менее важная информация по теме: Коронка по гипсокартону 68 мм

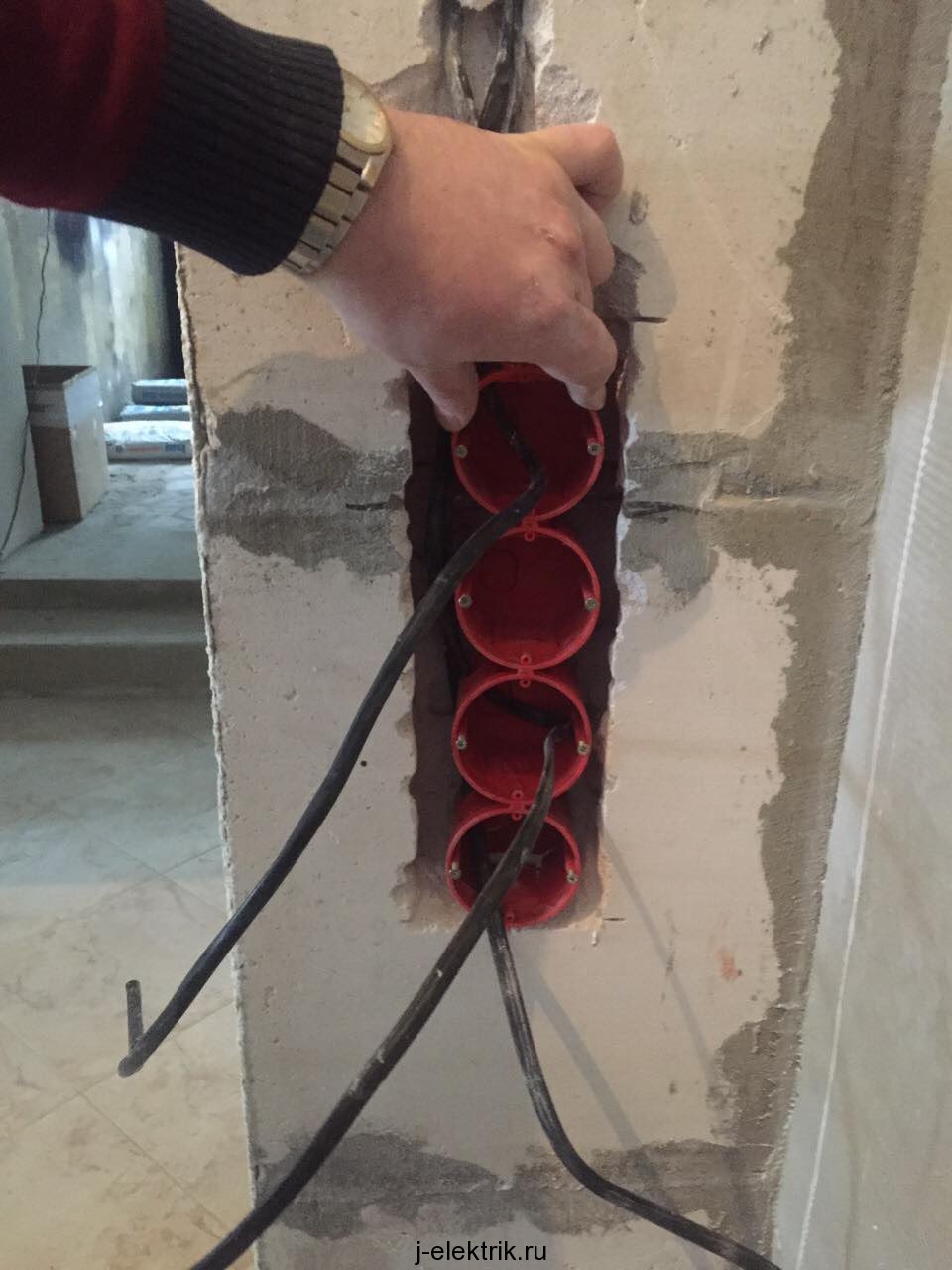

Для установки блока из нескольких стаканов используют изделия с крепежами по бокам. Тогда подрозетники можно сцепить вместе, что обеспечивает лучшую фиксацию. Прижимные винты будут отдельно у каждого стакана внутри общего блока.

Важно выбирать изделия хорошего качества

Некоторые изготовители выпускают продукцию с увеличенным внутренним пространством. Это позволяет подключать через одну вставку сразу несколько розеток.

Популярен негорючий пластик, модели легко устанавливать в бетон или композитный материал.

Модификации коробок в зависимости от материала

Есть устаревший формат – металлические коробки, которые часто врезают в деревянных постройках. Готовую продукцию невозможно обработать сваркой. Поэтому их паяют.

Не менее важная информация по теме: Чем просверлить бетон

Технологии монтажа

В бетоне и кирпиче

Если Вам необходимо установить подрозетник в бетонной либо кирпичной стене, тут нужно действовать следующим образом:

1. Сделать разметку на поверхности с помощью строительного уровня и маркера в соответствии со схемой электропроводки в доме. Высота установки розеток может быть выбрана на свое усмотрение, нормами СНиП и ГОСТ данный момент не оговаривается. Все что нужно – поставить крестик в подходящем месте (центр будущего отверстия), прислонить подрозетник по центру и обвести маркером.

2. С помощью перфоратора и подходящей коронки просверлить штробу на 4-5 мм глубже, чем высота стакана, который Вы собираетесь установить. Если нет специальной фрезы под рукой, просто по кругу высверлите дрелью с победитовым сверлом группу отверстий и выбейте сердцевину зубилом и молотком. Еще один способ – аккуратно сделать квадратное отверстие болгаркой с алмазным диском.

3. Когда у Вас получится сделать круглую штробу, вычистите ее изнутри, после чего примеряйте подрозетник, чтобы он хорошо заходил в посадочное место и в дальнейшем не возникли трудности с установкой. Сразу же вырежьте в нем отверстие под ввод провода и заведите жилы внутрь.

4. Разведите раствор для того чтобы вмазать подрозетник в бетонной либо кирпичной стене. Хороший раствор может получиться из гипсовой шпаклевки, алебастра и воды.
5. Смочите отверстие и шпателем набросайте внутрь раствор, как показано на фото. После этого аккуратно закрепите стакан заподлицо со стеной, при этом чтобы шурупы по бокам были расположены строго параллельно полу (иначе розетку не получиться установить ровно).

6. Замажьте края и удалите лишний раствор, чтобы стакан был чистым и подготовленным к дальнейшим электромонтажным работам, после того как шпаклевка схватится.

Вот таким простым способом можно самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока либо даже газобетона. Обязательно просмотрите видео инструкции, предоставленные ниже, чтобы увидеть наглядно всю сущность монтажа.

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке на порядок проще. Тут уже не нужно разводить раствор и выбивать сердцевину штробы зубилом. Как мы говорили ранее, существует специальный стакан с прижимными лапками, которые запросто фиксируют подрозетник в гипсокартоне.

Для того чтобы самому установить стакан в гипсовой стене, нужно выполнить следующие действия:

1. Нанести разметку на поверхности по аналогии с предыдущей технологией. Подробно разметку гипсокартонной стены мы рассмотрели, когда рассказывали о том, как установить розетку в гипсокартоне.
2. Вырезать в дне отверстие под провода и вставить изделие внутрь штробы.
3. Закручивать винтики по бокам до тех пор, пока коробка плотно не зафиксируется внутри.

Вот и все, что Вам нужно сделать для установки подрозетника в гипсокартонную стену своими руками. Как Вы видите, все очень просто и установить изделие сможет даже новичок в электрике

В дереве

Ну и последний из вариантов крепления – в деревянной стене. Если Вы решили провести скрытую проводку в деревянном доме, что очень странно и небезопасно, нужно будет сделать штробы в дереве под установку металлических подрозетников.

В этом случае можно использовать специальную коронку по дереву и стамеску, но мы все же настоятельно рекомендуем осуществить монтаж открытой электропроводки, т.к. в этом случае штробить деревянные стены либо вагонку не придется.

Установка подрозетников

Монтаж подрозетника в полнотелую стену производится в таком порядке:

1. любым подручным инструментом на тыльной стороне подрозетника вырезается отверстие для провода. Здесь уже имеются просечки для нескольких отверстий — следует выбрать подходящее. Через отверстие в подрозетник прокладывают провод;
2. при подключении розетки наружную общую изоляцию кабеля подрезают так, чтобы она оставалась в месте прохода сквозь отверстие в стенке подрозетника. Этим предотвращается повреждение жил о края отверстия;
3. ввыемку закладывают небольшое количество гипсового, алебастрового или цементного раствора. Не допускается заменять его строительной пеной, так как это горючий материал (вспененный полимер полиуретан);
4. Устанавливают подрозетник в выемку, так чтобы передний его край оказался заподлицо с поверхностью стены. Излишки раствора удаляют, а при его недостатке — добавляют шпателем;
5. когда раствор чуть схватится, его следы удаляют с внутренней поверхности подрозетника.

Установка подрозетника в каркасную стену производится так:

• деталь заводится в отверстие, так чтобы отбортовка на торце уперлась в стену;
• вращением специальных винтов подтягивают прижимные планки, так чтобы стена была зажата между ними и отбортовкой.

Общие правила разметки

Любую схему монтажа, составленную заранее, требуется перенести на стену в качестве разметки. Высота установки определяется от уровня пола в данном помещении до центра коробки. В связи с этим, до начала сверления отверстия и монтажа, определяется его точное место положения. Выполнение разметки делается с помощью карандаша или маркера. Еще потребуется небольшой строительный уровень.

По окончании разметки в центре будущего отверстия пересекутся вертикальная и горизонтальная линии. Перед тем как приступать к сверлению, к стене прикладывается подрозетник с открытой стороны и обводится его контур. Если же планируется использование коронки, то обрисовывать ничего не требуется. На центральной отметке сверлится отверстие глубиной до 7 см и диаметром 6 мм. Далее в него вставляется сверло, зафиксированное в коронке, и можно будет просверлить основное отверстие. Существуют общие правила размещения подключаемых розеток, пригодных для большинства помещений. Наиболее важными требованиями, от которых зависит правильная установка подрозетников, являются следующие:

• Розетки общего назначения устанавливаются на высоте 30 см от финишного покрытия пола.
• Для холодильников, стиральных машин, другой бытовой техники расстояние до розетки составляет 1 метр.
• Блок розеток, смонтированный над тумбочкой или столешницей, располагается над их поверхностью не менее чем на 10 см.
• Между подрозетниками, расположенными рядом, выдерживается расстояние в 71 мм, обязательное при последующем монтаже стандартных розеток.

В индивидуальном порядке размеры могут определяться на месте. Это касается, например, современных телевизоров, устанавливаемых на стену. В этом случае будущий подрозетник в стене выбирается в наиболее удобном месте. Требования ПУЭ запрещают прокладку кабельных линий и установку розеток на наружных стенах, напрямую соприкасающихся с улицей.

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

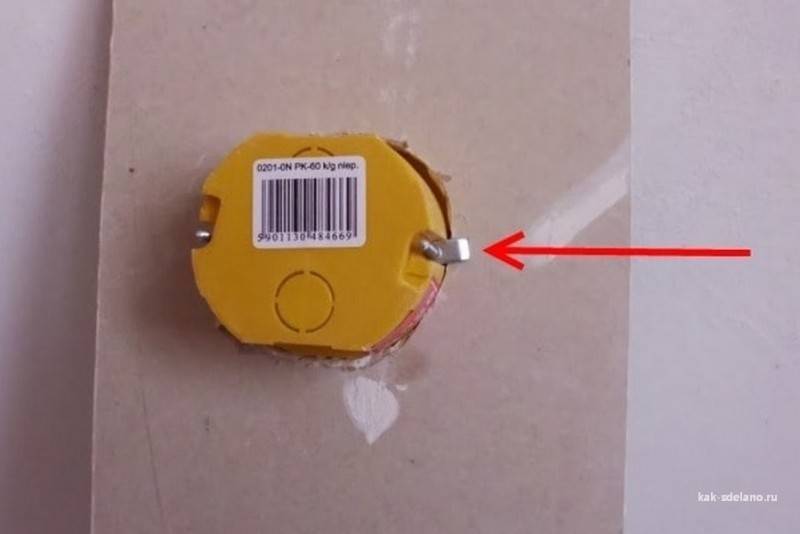

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон — материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Полезные советы

• Если в дальнейшем на стену будет укладываться плитка либо другое покрытие, то при установке подрозетника, не утапливайте его до упора. А лучше вырезайте нишу после монтажа облицовочных материалов.
• Не убирайте сразу все заглушки с корпуса. Через незадействованные проемы будет протекать строительный раствор.
• Чтобы подрозетник плотно вошел в полую стену, можно снять с ее краев небольшую фаску.
• Приобретая подрозетник, не постесняйтесь примерить к нему свою розетку. А лучше покупайте их сразу вместе.

Теперь вы знаете, что установку подрозетника, при должной сноровке и наличии инструмента, вполне можно осуществить самостоятельно. Так, вы сэкономите значительную сумму на услугах мастера. Но не переживайте, если что-то вдруг пойдет не так просто перечитайте еще раз наши рекомендации и все встанет на свои места.

Нюансы установки мультибокса на плинтус

Что делать, если в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?

В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.

Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля

Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник, необходимо проложить провод внутри плинтуса.

Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.

Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

• Уровень,
• Карандаш, кисточка/пульверизатор, маленький шпатель,
• Зубило,
• Молоток,
• Дрель с круглой насадкой, имеющая диаметр 68 мм,
• Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Нюансы выбора

В целом, подбирая подрозетник, надо чтобы подбирающий их человек знал, где их будут использовать – если приобретен свой подрозетник для нужного материала, то вопроса как закрепить это устройство возникнуть не должно.

Другое дело это их элементарная проверка, особенно хорошо надо проверять те, которые будут закреплять в гипсокартоне, так как там есть движущиеся детали. Даже те их них, что будут сажать на раствор должны быть целыми и без трещин. Отдельно стоит проверить болты, которым к корпусу будет прикручиваться основание розетки, а также примерить, чтобы розетка нормально фиксировалась внутри. Вообще идеальный вариант – покупка розеток и подрозетников комплектом.

Установка подрозетников своими руками.

Первое, что необходимо сделать, при установке подрозетника любого вида – это разметить место его будущего размещения на стене. А вот далее процесс монтажа будет уже определять материалом, из которого последняя была сделана.

Установка подрозетников в бетонную стену.

Если вам необходимо установить подрозетник в бетонную стену, вам понадобится первым делом сделать нишу в стене, габаритами немного более самого подрозетника. Для этих целей может использоваться:

1. Цилиндрическую коронку необходимого диаметра по бетонным (кирпичным) стенам.

Такая коронка в своей середине имеет направляющее сверло с победитовым наконечником. Причем непосредственно на самой коронке могут располагаться как победитовые напайки, так и алмазное режущее напыление.

Для справки: коронка с алмазным напылением позволяет делать более качественное отверстие, но она стоит дороже свое собрата с победитовыми напайками. Зато при работе с последним допускается использование перфоратора в ударном режиме, а при алмазном напылении – нет, так как такой режим быстро повреждает саму коронку.

Само отверстие, как я уже обмолвился выше, делается при помощи перфоратор или дрели, глубиной на 4-5 мм больше самого подрозетника.

2. Болгарку.

С ее помощью вырезаются прямоугольные пазы по всему периметру отверстия, после чего из его центра выбивается бетон.

После того как отверстие в бетонной стене будет готово, подрозетник крепится в данном углублении на штукатурную либо гипсовую смесь с одним главным условием: расположение винтов крепления будущей розетки (выключателя) должно быть в линию по уровню.

Но не забудьте, что внутрь подрозетника перед его монтажом должна быть введена проводка. Отверстие под ввод проводки делается в корпусе подрозетника. При этом разметка места под прорезку таких отверстий в подрозетнике, скорее всего, будет уже обозначено производителем.

Установка подрозетников в бетонную стену видео

Установка подрозетников в кирпичной стене.

Осуществляется тем же самым образом, что и монтаж их в бетонную стену.

Установка подрозетников в кирпичной стене видео

Установка подрозетников в гипсокартон, ДСП.

Основное отличие установки порозетника в гисокартон либо другой листовой материл состоит в способе проделывания отверстия в стене, а также виде его крепления. В остальном же все опять идентично выше описанному.

Итак, отверстие в гипсокартоне (ДСП) под будущий подрозетник всегда делается цилиндрической коронкой по дереву необходимого диаметра. Затем в него необходимым образом (каким – описано выше) устанавливается подрозетник и закрепляется при помощи зажимных элементов, предусмотренных конструкцией последнего.

После установки подрозетника производится монтаж розеток (выключателей) в соответствии с ПУЭ (правила установки электроустановок).

Если будете осуществлять данные работы самостоятельно, обязательно найдите и изучите данные правила, ведь, как известно, короткое замыкание электропроводки — одна из самых распространенных причин пожара, а значит – только соблюдение ПУЭ поможет сохранить вашу жизнь и имущество!

Установка подрозетников в гипсокартон видео

Типоразмеры изделий

Стандартные размеры подрозетников

Габариты коробов различаются и зависят от производителей и назначения. Распространенными являются стаканы с диаметром 4,5 см и глубиной 6,8 см, учитывая стенки изделия внутри получается 6,5 см на 4 см. Узкие модели имеют глубину 2,5 см, а глубокие – 6,5 и больше. Такие стандарты используются компанией ИЭК – качественные и распространенные электротовары.

Для квадратных и овальных подрозетников стандартов нет. Чаще встречаются размеры 7,0х7,0 см, 6,0х6,0см. Поэтому при покупке советуют брать запасные. Если при ремонте используется один тип оборудования, итог получается более безопасным и продуманным.

Специальные электромонтажные коробки классифицируют по нескольким категориям:

• Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
• Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
• Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

После изготовления отверстия проверяем как подрозетник в него входит. Так как диаметр подрозетника меньше диаметра коронки с шириной проблем не будет, а вот по глубине нужно смотреть.

Отверстие необходимо довести до такой глубины, чтобы подрозетник немного в него проваливался, примерно на 4-5 миллиметров. Этот запас необходим потому, что во внутрь отверстия помимо самого подрозетника будет закладываться раствор фиксации (гипс, алебастр), так же некоторое место будет необходимо для изгиба провода входящего в подрозетник.

Теперь, нужно завести провод в подрозетник, для этого делаем для него небольшую штробу в верхней части отверстия. Изготовить штробу можно используя зубило и молоток или перфоратор с ударной битой. Мягкий материал стены можно крошить даже стамеской. В нашем примере используется именно она.

Штроба готова.

Провод должен легко укладываться не мешая подрозетнику.

Теперь, переворачиваем подрозетник. На его задней части мы видим специально подготовленные прорези для провода.

Выбираем нужную и вырезаем с помощью ножа. Очень желательно завести провод с задней стороны подрозетника, это значительно облегчит последующий монтаж розетки или выключателя и убережет провод от повреждения.

Отверстие изготовлено.

Не должно ничего мешать и напомню, должен остаться запас по глубине 2-3 миллиметра для фиксирующего раствора.

Все подходит, все проверили. Вычищаем отверстие от мусора и пыли и переходим к приготовлению гипсового раствора.

Правила монтажа подрозетника

Порядок работы следующий:

буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между “дырок”, если речь о блоке)

Глубина сверления – 5см.

выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.
