Подготовка поверхности
Правильная подготовка поверхности перед установкой светильников на гипсокартонный потолок играет важную роль в обеспечении их надежной фиксации и эстетического вида. В этом разделе мы рассмотрим несколько шагов, которые помогут вам правильно подготовить поверхность перед монтажом светильников.
Очистите поверхность от пыли и загрязнений. Перед началом работы рекомендуется удалить пыль, паутину и другие загрязнения с поверхности гипсокартона. Для этого можно использовать мягкую щетку или пылесос с насадкой для уборки пыли.
Проверьте прочность гипсокартона
Перед установкой светильников важно убедиться, что гипсокартонный потолок достаточно прочен и не требует дополнительного укрепления. Проверьте, нет ли на потолке трещин или отслоений гипсокартона
В случае обнаружения проблемных участков, необходимо их устранить или обратиться к специалисту.
Подготовьте отверстия для светильников. Перед установкой светильников необходимо приготовить отверстия в гипсокартонах для их размещения. Размер отверстий должен соответствовать размерам светильников, с которыми вы планируете работать. Для этого можно использовать специальный штампик или нож.
Следуя вышеперечисленным шагам, вы сможете правильно подготовить поверхность гипсокартонного потолка для монтажа светильников и убедиться, что они будут надежно закреплены и выглядят аккуратно в вашем интерьере.
Точечные светильники для гипсокартонных потолков разновидности и их особенности
Если точечные светильники рассматривать глобально, то разделить их можно всего-навсего на пару разновидностей – те, которые используются для обычного освещения в помещении, и так называемые декоративные осветительные приборы этого типа. Разница между ними заключается не только в характеристиках освещения, но и в декоративных качествах – в большинстве случаев декоративные точечные светильники имеют небольшой, отступающий от уровня потолка стеклянный плафон. Этот своеобразный декор не только создает красивую форму осветительного прибора, но и создает своеобразную игру света и тени на потолке. К примеру, таким способом на потолке может быть высвечена шестиконечная звезда Давида или мальтийский крест, или еще что-либо подобное. В принципе, декоративные осветительные приборы данного типа могут создавать и другие световые эффекты – некоторые из них могут даже переливаться всеми цветами радуги наподобие светодиодной ленты RGB.
Если смотреть более мелкие разновидности осветительных приборов данного типа, то классифицировать их можно по следующим признакам.
- Тип источника света. Ни для кого не секрет, что в этом отношении светильники данного типа делятся на два типа – универсальные, которые могут быть оборудованы практически любой лампой, имеющей соответствующий тип цоколя, и светодиодные точечные светильники для гипсокартонных потолков. Недостатком последних является отсутствие возможности заменить источник света – в этом отношении их можно назвать одноразовыми. Сгорели – и все. Либо производить сложную операцию по удалению сгоревшего диода и его замены новым, либо просто выбрасывать изделие на свалку. Универсальные точечные светильники могут отличаться друг от друга типом цоколя, например, Е14, Е27, G4 (это самые распространенные). Первый имеет маленький узкий резьбовой цоколь, второй большой резьбовой цоколь, а третий – это лампочки с двумя штырьками.
- Количество источников света. Существуют одинарные, двойные точечные светильники для гипсокартонных потолков и даже тройные. Здесь принцип простой – двойной осветительный прибор, как правило, мощнее одинарного. По большому счету, это банальная спарка двух или более одинарных светильников на одной декоративной планке.
- Способ установки. Наиболее часто для установки в гипсокартонный потолок используют врезные, или, как их еще называют, встраиваемые светильники для гипсокартонных потолков – для их установки в гипсе прорезается круглое или прямоугольное отверстие. Именно этот тип осветительных приборов, можно сказать, вообще не ворует пространства в низких помещениях. Другой вариант точечных светильников монтируется в накладку – по принципу любого бра или легковесной люстры с использованием кронштейна. Их недостаток заключается в том, что между плоскостью осветительного прибора и потолком образуется пространство – расстояние, которое в некотором роде портит внешний вид потолка.
- Форма. Под этим понятием можно понимать два момента – форма посадочного отверстия и форма декоративной накладки. В первом случае речь идет либо о круглом посадочном отверстии, либо о квадратном – по большому счету, на этот момент можно вообще не обращать внимания. От него, как говорится, не холодно не жарко. А второй момент (размер декоративной накладки) следует выбирать исходя из личных предпочтений и дизайна потолка. К примеру, на потолок с плавными изгибами квадратные светильники лучше не устанавливать. Кстати, декоративные накладки могут иметь не только форму круга или квадрата – в продаже можно найти и овальные осветительные приборы этого типа, и прямоугольные, и треугольные, и даже в виде звездочек.
- Возможность направлять световой поток в ту или иную сторону. Светильники, которые позволяют регулировать направление светового потока, называются спотами – их разновидностей достаточно много, но среди тех, которые применяются для установки на подвесной потолок, можно выделит всего парочку. Врезные и накладные – первые имеют меньший угол поворота, а вторые, оборудованные специальным шарниром, могут поворачиваться на все 360 градусов.
Отдельно следует сказать про размеры, которыми точечные светильники для гипсокартонных потолков также могут отличаться друг от друга. Их размерный диапазон весьма широкий – существуют светильники под посадочное отверстие диаметром 30мм, 40мм, 50мм и даже 150мм и 200мм. То же самое можно сказать и о прямоугольных осветительных приборах и прочих их аналогах.
Прокладка проводов
Процесс монтажа светильников в гипсокартонный потолок начинается с прокладки проводов, которые позволят подключить светильники к основной электрической сети
Важно правильно выполнить этот этап, чтобы обеспечить безопасность и надежность работы осветительной системы
Вот пошаговая инструкция по прокладке проводов для светильников в гипсокартонном потолке:
- Определите место, где будут установлены светильники. Разметьте эти места на потолке с помощью маркера или циркуля.
- С помощью специального инструмента или перфоратора просверлите отверстия в гипсокартоне для прокладки проводов. Они должны быть достаточного размера для прохождения кабеля.
- Проходите кабель через отверстия в гипсокартоне, обеспечивая достаточный запас провода для подключения светильников.
- Проведите кабель к электрическому щитку, чтобы подключить его к электрической сети. Здесь может потребоваться знание электрики или помощь профессионала.
- Убедитесь, что провода надежно закреплены и защищены от повреждений. Для этого можно использовать специальные пластиковые кабельные каналы или гофрированный трубопровод.
После завершения прокладки проводов можно приступать к установке и подключению светильников к гипсокартонному потолку. Помните о необходимости соблюдения электробезопасности при работе с электричеством.
Требования к установке точечных светильников в гипсокартон
Требования к установке светильников
Расположение встраиваемых в гипсокартон потолочных светильников на самом потолке никакими правилами и требованиями не ограниченно. То есть, конфигурация может быть самой разной. Но чаще всего приборы располагают так, чтобы освещение в комнате было полным или частичным. Поэтому дизайнеры пользуются тремя схемами:
- Рядами, перпендикулярными стене, на которой располагается окно. При этом расстояние от стены до первого прибора не должно быть меньше 60 см. А шаг установки рядов – 1 м.
- В шахматном порядке. Здесь те же требования.
- Монтаж точечных светильников в гипсокартон производится по периферии. То есть, точечные источники света в данном случае выступают в качестве дополнительного освещения пространства. Основным прибором здесь выступает люстра.
Все три схемы достаточно просты, универсальны, но, как показывает практика, сегодня нередко их не используют. Так как ограничений в схеме расположения точечных светильников нет, то вариаций в этом случае огромное количество. Особенно это относится к потолкам из гипсокартона, сооруженных в два яруса.
Варианты расположения светильников на потолке
В первую очередь планируется, по какой схеме будет производиться установка. Опытные мастера схему рисуют на бумаге, определяют в масштабе расстояния между приборами и их точное расположение на потолке. Затем отменить крестиками места на потолке где будет расспологаться светильник, это нужно для того чтоб потолок.
Далее производится разводка проводов (кабелей). Этот этап надо проводить после сборки на потолке каркаса из металлических профилей. Хотя некоторые мастера сначала делают проводку, а затем собирают каркас. Но в этом случае придется предварительно определить места монтажа прямых подвесов, нанося на потолочную поверхность метки с учетом расстояния между крепежными элементами. Потому что может случиться так, что провод окажется под местом крепления подвеса. А этого делать никак нельзя.
Провод в гофре на потолке
Есть и вторая сложность проводки для потолочных светильников, встраиваемых в гипсокартон, до монтажа каркаса. Провода (кабеля) придется крепить к базовому потолку. А это дополнительные расходы на крепеж и затраченное время. В то время как прокладка проводов по собранному каркасу – это простое крепление к подвесам при помощи изолированной жилы самого провода в виде скрутки.
В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов.
До того как начинать электропроводку, надо на потолке обозначить места расположения светильников.
Схема подключение может быть последовательной или параллельной. В последнем случае параллельных участков может быть несколько в зависимости от того, как будут включаться светильники группами. Это на усмотрение заказчика.
Схема с двойным выключателем
Схема с одинарным выключателем
Что касается кабеля (выбора его сечения). Нет надобности рассчитывать этот параметр с учетом потребляемой мощности. Оптимальный вариант – сечение 1,5 мм? ПВС . Лучше приобретать медный мягкий провод. Узнайте лучшие способы соединения многожильный проводов.
Особенности прокладки проводов
Прокладка электрического кабеля является важным моментом в процессе монтажа светильников в гипсокартонный потолок. Настоятельно рекомендуется проводить данную работу до установки гипсокартонных плит. В этом случае удается осуществить наиболее качественную и точную разводку кабелей. Сечение провода должно быть не менее 1.5 мм 2. Схема подключения, независимо от количества светильников, должна предполагать параллельное включение, для независимой работы каждого источника.
При прокладке проводки в местах будущего подключения к цепи ламп, оставляют петли провода, длиной 20 -30 см — это позволит свободно маневрировать в момент соединения проводов. Желательно проводку укладывать в специальную гофру для кабеля. с низкой степенью воспламеняемости.
Если протяжка проводки ведется на смонтированном потолке, то для этого через заранее высверленные отверстия в гипсокартоне под светильники протягивают провод изготовленной протяжкой из алюминия, чтобы не повредить кабель. Можно заранее сделать нужные отрезки провода, которые будут соединять светильники.
При подключении проводки ориентируются на цвета жил. Допустим, голубая жила это фазовый провод, а коричневая жила – нулевой. Далее, в клеммной коробке, около светильника зажимают подводящий провод и кабель, который идет к следующему светильнику, при этом голубой зажимают с голубым, а белый — с белым, и т. д.
Выключатель должен размыкать только фазовый провод. Трансформатор, если он предусмотрен схемой, устанавливается в межпотолочном пространстве, остальное подключение выполняется подобным образом.
Если предусмотрены скрутки проводов, то они должны быть запрессованы в медную гильзу и заизолированы. Открытые скрутки не допускаются.
При раскладке проводов не допускается их диагональное размещение, независимо от схемы установки светильников. То есть, этим выдерживается точное расположение проводов в скрытом пространстве, что упрощает поиск возможных неисправностей в будущем. При сложных разводках используются электрические распределительные коробки. в которые приходит главный питающий провод, а от нее идут дальнейшие ветви проводки.
Установка точечных светильников в подвесной потолок из гипсокартона
Итак, технология установки, как уже говорилось, одинакова для встраиваемых точечных светильников практически любых видов и начинается монтаж всегда с выбора места.
1. Выбор места установки.
Согласно проекту, по которому выполнена электропроводка, с помощью карандаша отмечаем центр установки точечного светильника.
2. Монтаж отверстия в гипсокартоне.
Следующим шагом необходимо сделать отверстие для светильника в подвесном потолке из гипсокартона.
Существует несколько различных способов монтажа отверстий под светильники, но наиболее универсальный вариант, использовать «балеринку» — круговое сверло, оснащенное резцами с возможностью регулировки их разбега. С помощью неё, можно с легкостью делать отверстия различного диаметра в гипсокартоне, что очень полезно при монтаже точечных светильников, ведь они бывают разных габаритных размеров.
Зажимаем балеринку в дрель или шуруповерт, выставляем необходимый диаметр и аккуратно вырезаем отверстие в отмеченном месте. Для светильников Ecola GX53 диаметр монтажного отверстия равен 90мм.
3. Установка точечного светильника в подготовленном отверстии

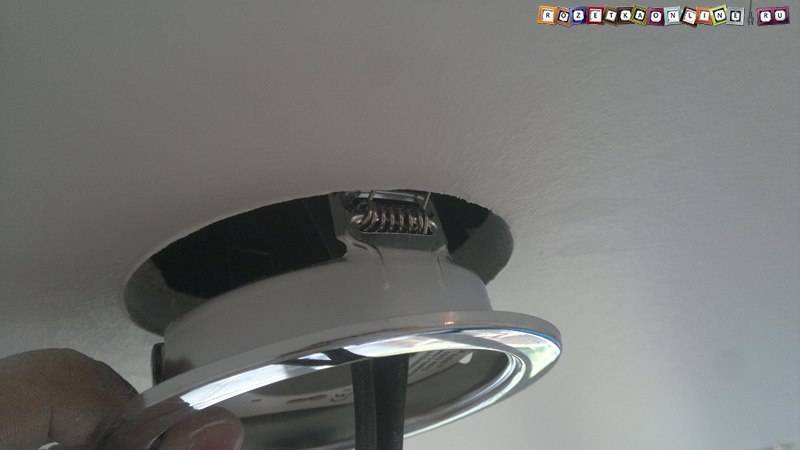

Далее необходимо закрепить точечный светильник в проделанном отверстии. Для этого отгибаем пружинные крепежные «ушки», на корпусе светильника и помещаем в посадочное место, как показано на изображении ниже.

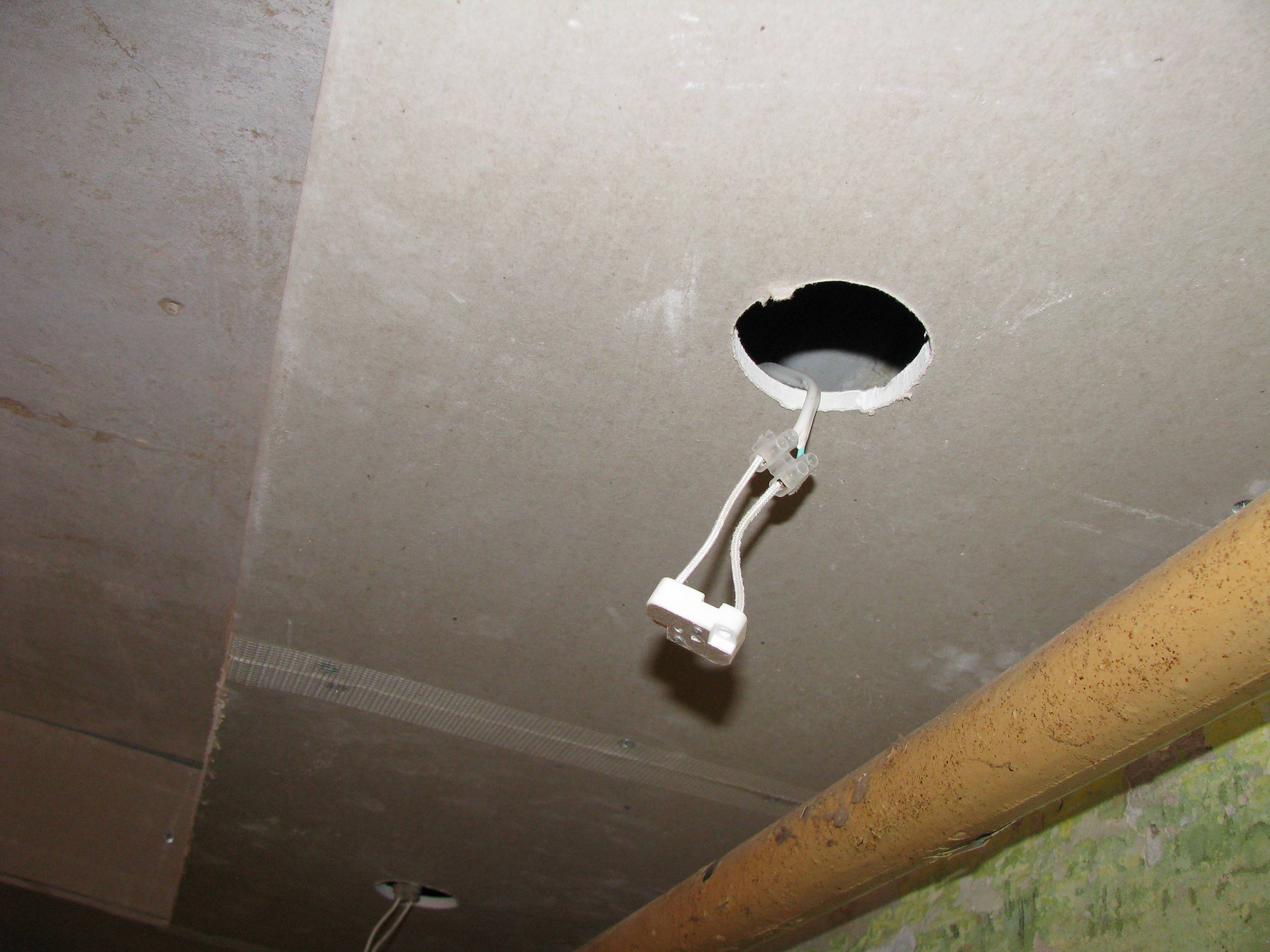

При этом не забываем достать провода, идущие к нашему светильнику, которые скрывались за гипсокартоном, выводя их из центра прибора.
4. Подготавливаем питающие провода
Корректируем длину питающего кабеля так, чтобы его хватало для подключения к проводам светильника Ecola и оставался запас, для возможности аккуратно уложить провода внутри потолка после монтажа.
После чего, снимаем защитную оболочку – оплетку, и зачищаем жилы проводов на 5-7мм.
Для работы точечным светильникам Ecola требуется только два провода фаза и ноль. Поэтому подготавливаем именно эти две жилы:
Белый – фазный провод
Заземление при этом не используется.
5. Подключение точечного светильника Ecola Gx53
В первую очередь стоит напомнить, что любые действия с электрическими проводами, необходимо проводить только после полного отключения подачи электрического тока. Выключить напряжение, можно в учетно-распределительном щите, переведя рычажки автоматических выключателей в положение «выкл». Если вы не уверены, какой именно автомат отвечает за линию в которой производится монтаж, выключайте всё, так будет безопаснее.
У светильника Ecola, для подключения к сети с тыльной стороны выведен провод с двумя жилами — коричневой и голубой. Подключать питающий кабель необходимо именно к ним.
Для соединения проводов удобно пользоваться клеммами, в данном примере мы использовали винтовые.
Подключение проводов необходимо выполнять в следующем порядке:
Белый фазный провод питающего кабеля соединяем с коричневым проводом точечного светильника .
Голубой нулевой провод питающего кабеля соединяем с голубым проводом точечного светильника .
Для большей безопасности, рекомендую защитить соединение, обвернув его изолентой.
Очень часто, точечные светильники подключаются последовательно. то есть питающий кабель проложен один и в местах установки из провода сделаны петли. В этом случае подключение выполняется следующим образом (см. изображение ниже)
6. Установка ламп с цоколем GX53

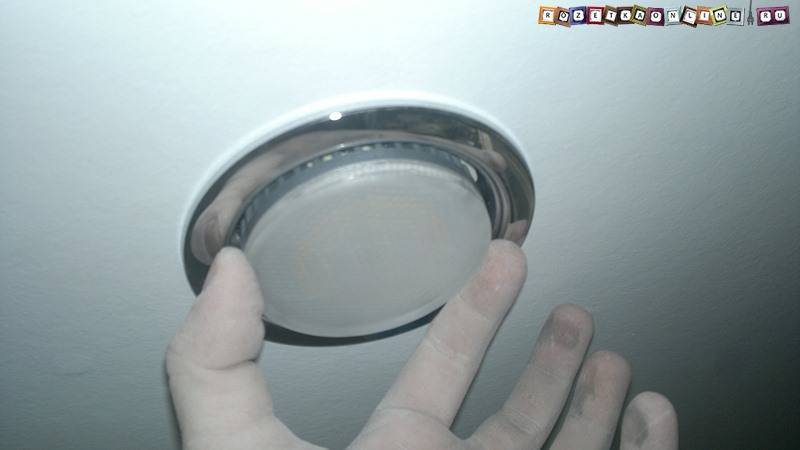

Для окончания монтажа осталось установить лампу с цоколем GX53 в точечный светильник Ecola. Делается это достаточно просто – два штырька, расположенные с тыльной стороны лампы, помещаются в соответствующие разъемы светильника, после чего лампу необходимо повернуть по часовой стрелке до упора.
На этом установка точечного светильника в подвесной потолок из гисокартона завершена, можно включить подачу электричества и проверить его работу.
Как видите, монтаж точечных светильников в гипсокартон не так и сложен, как кажется на первый взгляд
При наличии некоторого несложного инструмента (балеринки или соответствующей коронки, шуруповерта или дрели) с установкой справится практически любой человек, при этом совершенно неважно какой тип или размер у встраиваемого точечного светильника, технология монтажа не меняется
Вступай в нашу группу вконтакте!
Творить не просто, но приятно
С гипсокартонными потолками всё понятно: они потрясающи! Но как создаются такие шедевры? Я постараюсь вам описать монтажный процесс хотя бы в общих чертах.

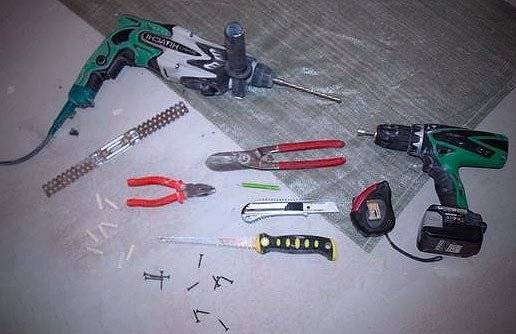

Инструкция начинается с подготовки инструментов и материалов:
Реквизит
Необходимый инвентарь
| Название | Назначение |
| Направляющие профили | Формирование рамки каркаса, предоставляющей пазы потолочным профилям |
| Потолочные профили | Основа для крепления гипсокартонных листов |
| Прямые подвесы | Фиксация потолочных профилей |
| Листы гипсокартона | Формирование подвесного потолка |
| Ножницы для резки металла | Укорачивание профилей |
| Дюбеля с саморезами | Фиксация направляющих профилей и прямых подвесов |
| Малярный шнур | Нанесение разметки |
| Строительный уровень | Контроль горизонтали конструкции |
| Перфоратор | Сверление потолка и стен |
| Шуруповёрт | Закручивание саморезов |
| Серпянка | Закрытие швов между ГКЛ |
| Шпаклёвка | Заделывание швов между ГКЛ и шляпок саморезов |
| Шпатель | Нанесение шпатлёвки |
| Острый нож | Резка гипсокартонных листов |
| Рулетка | Выполнение необходимых замеров |
Потолочный профиль в направляющем
Пример лазерного уровня
Разметка
Теперь очередь нанесения разметки. Будет ли ваш гипсокартонный потолок ровным, по большей части зависит именно от этого момента. Итак:
- Замеряем углы комнаты и находим самый низкий;
- Отступает на нём от потолка 25 мм и наносим отметку. Это высота первого уровня, которую вы можете изменить под свой дизайнерский замысел;
- Лазерным или гидравлическим уровнем проецируем разметку на остальные углы помещения;
- Малярным шнуром отбиваем ровные линии, приставляя его края к нанесённым отметкам.
Установка каркаса
Принцип обустройства каркаса для подвесного гипсокартонного потолка
- Вдоль нанесённых с помощью малярного шнура на стенах линий крепим направляющие профили. Для этого:
- Сверлим через каждые 40-50 см отверстия;
- Заполняем их пластиковыми дюбелями;
- Прислоняем профили и фиксируем саморезами;

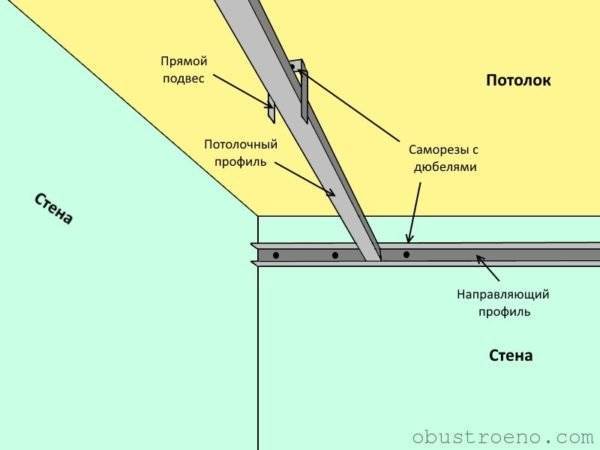

Монтаж направляющего профиля
- Вставляем в образовавшиеся по периметру комнаты пазы потолочные профили с шагом 40 см. Такое расстояние в дальнейшем позволит закрепить каждый лист гипсокартона по краям и в середине;
- Сверху к основному потолку через каждые полметра над потолочными профилями крепим прямые подвесы, края которых потом подгибаем и прикручиваем к металлическим балкам, тем самым надёжно фиксируя;

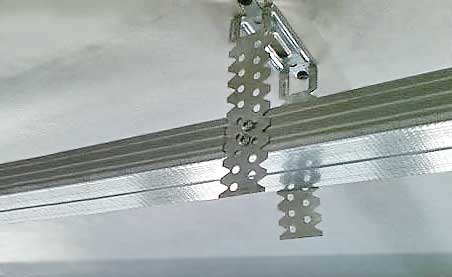

Вот такое надёжное соединение потолка и потолочного профиля с помощью прямого подвеса у вас должно получиться
- Теперь укладываем изоляционные материалы и проводим коммуникации между элементами сооружённого каркаса.
Каркас подвесного потолка из гипсокартона готовый к размещению изоляционных материалов
Монтаж первого уровня гипсокартона
Допустим, по плану посреди потолка должен быть впавший круг, значит:
- Размечаем и режим соответствующим образом ГКЛ. Пару слов о резке:
Для разделения листа гипсокартона на части достаточно будет попросту разрезать картон острым ножом, а затем переломить гипс;
Разделение ГКЛ на две части с помощью канцелярского ножа
Плавные же линии следует резать уже электрическим лобзиком;
Создание плавных линий с помощью электролобзика
- Вместе с напарником поднимаем получившиеся фрагменты и саморезами прикручиваем их к элементам каркаса.
Монтаж второго уровня гипсокартона
Теперь снова отбиваем разметку, но отступаем уже не от потолка, а от каркаса первого уровня. После этого проделываем все уже описанные выше манипуляции за исключением области созданного круга:
- Подрезав потолочные профили в нескольких местах, выгибаем их в окружность и устанавливаем вокруг первого яруса, фиксируя прямыми подвесами;
Схема сгибания металлической планки
- Поднимаем ГКЛ и фиксируем на каркас. При необходимости выполняем порезку;
- Промежуток между ярусами закрываем вертикальными кусками. При этом их необходимо будет загнуть, чтобы они повторили очертание круга. Для этого мочим внешнюю по отношению к изгибу сторону и проводим по ней игольчатым валиком, после чего придаём размякшему листу нужную форму.
Косметика
Перед покраской необходимо выполнить ещё пару шагов:
- Заклеиваем все швы серпянкой, если вы, конечно, не хотите, чтобы они через время проступили через облицовочный слой;
Заклеивание зазора между ГКЛ серпянкой
- Шпаклюем стыки и шляпки саморезов.
Шпатлевание швов и видимых элементов крепления
После застывания шпаклёвки можно приступать к декоративной отделке.
Причины применения гипсокартона в отделке
Гипсокартон является экологически чистым материалом. Выполнен он из трех слоев, наружные состоят из картона, а внутренний слой — гипсовая связующая. Он не выделяет токсичных газов, не вызывает аллергических реакций. Потолок из такого материала, как гипсокартон мало подвержен горению, не коробится от высоких температур, не гниет. Есть специальный вид панелей с огнестойкой пропиткой. Он серого цвета и применяется в помещениях с очень высокой температурой — лабораториях, котельных и т.д. Для изготовления потолка обычно применяют листы гипсокартона с влагостойкой пропиткой, что делает его недоступным для воды. Фотообои, наклеенные на такую поверхность, не набухнут от влаги. Листы такого материала для удобства распознавания окрашены в зеленый цвет. Гипсокартон можно использовать для потолков в ванной комнате, на балконе и в неотапливаемых помещениях с высокой влажностью. В сложных условиях он не поменяет своей формы и не растрескается. При изготовлении потолка из этого нужного материала комната получает дополнительную шумоизоляцию от соседей сверху и теплоизоляцию. Для улучшения тепла дополнительно прокладывается слой минерального утеплителя или клеится пенопласт и пенополистирол. Гипсокартон прекрасно сочетается со многими другими материалами. Величественно смотрятся белые матовые потолки с вставками натяжного глянцевого потолка. Фотообои с рисунком открытого неба добавят пространства в интерьер комнаты. Фотообои с рисунками зеленых веток на потолке принесут летнюю прохладу в солнечное помещение. Из такого незаменимого материала легко выполняются конструкции самой большой сложности. Двухъярусные и многоярусные потолки отлично подходят к различным стилям интерьера, от модерна до классики и рококо
Важно только правильно подобрать формы, изгибы и применить подсветку. Если постараться понять смысл конструкции из гипсокартона, то изготовление потолков можно считать простым и незатейливым делом, которое по плечу начинающим мастерам. Вполне реально сделать своими руками потолки из гипсокартона с подсветкой
Фото такого произведения искусства обычно долго сохраняется в альбоме, как свидетельство мастерства автора
Вполне реально сделать своими руками потолки из гипсокартона с подсветкой. Фото такого произведения искусства обычно долго сохраняется в альбоме, как свидетельство мастерства автора.
Что потребуется?

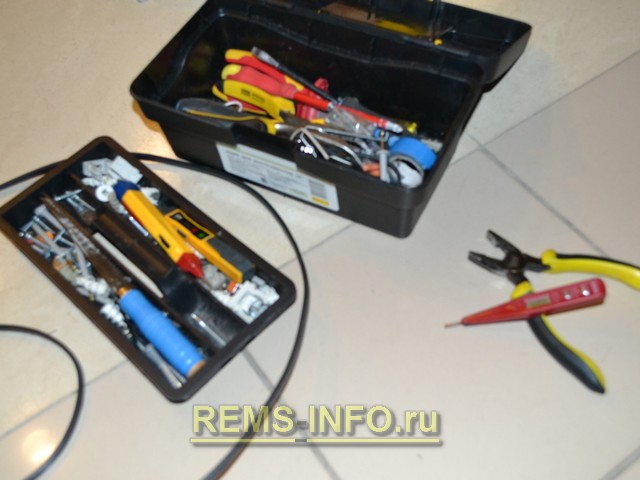

Для монтажа светильника в потолке из гипсокартона потребуется инструмент, без которого работу выполнить будет попросту невозможно, либо довольно проблематично. Перед установкой следует убедиться, что у Вас имеется в наличии:
- очень тонкая ручная пила небольшой длины, либо электролобзик;
- пассатижи;
- шлицевая и крестовая отвертки;
- несколько метров трехжильного кабеля, с сечением жил 1.5 мм2;
- простой карандаш;
- сильный магнит (подойдет демонтированный из обычной колонки);
- чистые матерчатые перчатки;
- изолента.
Когда весь перечень выше перечисленных инструментов у Вас уже имеется, можно приступать непосредственно к выполнению работы.
Общие сведения о гипсокартонных потолках
Начнем с того, что разберемся с тем, как устроен потолок, узнав его особенности. Все это позволит нам безошибочно выполнить монтаж любых осветительных приборов.
Строение
Гипсокартонный потолок, собранный наполовину
Конструкции из гипсокартона относятся к каркасным, которые, в свою очередь, могут быть двух видов:
- Подвесными – те, которые отстоят от капитального перекрытия на некотором расстоянии, а вся конструкция удерживается при помощи различных подвесов (прямых, пружинных);
- Подшивными – профили прибиваются прямо к основанию, чтобы максимально уменьшить потерю высоты помещения. Можно реализовать только в комнате с ровными потолками, поэтому данный вид встречается крайне редко.
Давайте остановимся на первом варианте.
Какими особенностями он обладает:
- Во-первых, вы сможете опустить поверхность гипсокартона на достаточно низкий уровень, чтобы встроить точечные светильники.
- Во-вторых, вы без проблем можете прокладывать открыто провода, под любое количество приборов освещения – в этом плане задача сильно облегчается, так как не нужно выполнять пыльные работы по штроблению перекрытия, что может сказаться на его прочности.
Каркас гипсокартонного потолка состоит из металлических профилей, которые образуют решетку с ячейками определенного размера. Чаще всего используются варианты 120х50 см (такие каркасы собираются из мощного профиля «Кнауф»), 60х60 см, 40х40 см.
- Кто-то умудряется монтировать и вовсе без перемычек, как на фото выше, что является прямым нарушением технологии.
- От размера ячеек напрямую зависит, как мы будем располагать светильники в пространстве. Простой пример – точечные приборы освещения могут быть установлены только в свободных промежутках, чтобы не упереться в профиль. В некоторых ситуациях его можно подрезать, но это может уменьшить прочность всей конструкции.
Проект освещения комнаты
Комната с обычной и декоративной подсветкой
Итак, первым делом разрабатывается схема освещения. На нашем сайте представлено множество материала, с указаниями того, как правильно выполняется расчет количества светильников и их мощности для разных помещений.
Также недавно вышел материал про декоративное освещение. Советуем дополнительно ознакомиться, если вы всерьез намерены монтировать светотехнические приборы у себя дома с нуля.
- Определившись с количеством и типом светильников, составьте проект вашего будущего потолка. Тут нам важны размеры отдельных деталей и уровней конструкции, если они имеются. Если же вы планируете обычный одноуровневый плоский потолок, то запишите размеры комнаты и перенесите их в масштабе на бумагу.
- Затем отметьте на чертеже желаемые места расположения светильников, точно соблюдая пропорции, то есть вы уже должны точно знать, какими светильники будут: накладными, встраиваемыми, или вы ограничитесь одной только люстрой. Также важен размер этих приборов, особенно если речь идет о встройке.
- Далее на чертеже укажите места расположения потолочного профиля, согласно выбранной технологии монтажа.
- Проследите, нет ли мест, где профили будут мешать установке светильника. Если конфликты имеют место быть, то измените либо положение электрического прибора, либо частично сместите мешающие профили.
В общем, чтобы потом не ломать голову над тем, как исправить ошибки, сразу разработайте точный план сборки каркаса. После можно приступать непосредственно к работе.
Процесс сборки каркаса из металлического профиля
Установите направляющие и основные профили – это позволит лучше ориентироваться при прокладке проводов, хотя, если ваши расчеты верны, предварительно развести провода, оставив некоторый запас на светильниках, будет намного проще.
Электротехническая ПВХ гофра
Далее прокладываем проводку, которая должна быть спрятана в пластиковой или металлической гофре (последняя применяется при укладке на сгораемые основания). Если вы крепитесь к железобетонному перекрытию, то кабель можно монтировать без дополнительной изоляции.
Гофра из металла предотвращает возгорание деревянных конструкций во время короткого замыкания
Дальнейшие действия будут расписаны при обсуждении инструкций по монтажу разных светильников.
Классификация по напряжению используемого источника питания
По данному критерию светильники делятся на две категории:
- Устройства, питающиеся от стандартной сети 220 Вольт.
- Устройства, рассчитанные на небольшое напряжение (в пределах 12 Вольт).
Напряжение в 220 Вольт зачастую используют традиционные модели ламп накаливания, ртутные светильники и люминесцентные энергосберегающие лампы. Их монтаж не требует дополнительных элементов для наладки электрической сети, подключение происходит напрямую к проводам основной сети.
К источникам света, работающим на малых уровнях напряжения, относят некоторые модели галогенных ламп и получившие широкое распространение светодиодные лампы. Такие светильники требуют понижения напряжения основной сети, и для них необходимо монтировать трансформаторы и диммеры, обеспечивающие оптимальный уровень тока.
Монтаж светодиодной ленты
Монтаж светодиодной ленты нельзя провести к обычной электросети, ток как для нее нужен постоянный ток. Пред устройством светодиодной подсветки нужно приобрести специальный преобразователь, который будет выдавать при включении постоянное напряжение в 12-24 вольта. Блок питания покупается исходя из мощности всей подсветки.
Важно! Для точного подсчета, за постоянную берется 1 метр материала, рабочую мощность которого указывает производитель, и умножается на количество метров. Полученное значение умножается на коэффициент 1,15
Итогом получиться минимальная мощность блока питания, который нужно купить
Чертеж с размерами для монтажа светодиодной ленты на потолок Если предполагается установить несколько лент, то и блок придется покупать очень мощный, а он имеет очень большие размеры. Так что специалисты советуют подбирать преобразователь для каждой, отдельной полосы. Как эффектно смотрится подсветка штор, вмонтированная в коробе из гипсокартона – фото:
Итогом получиться минимальная мощность блока питания, который нужно купить. Чертеж с размерами для монтажа светодиодной ленты на потолок Если предполагается установить несколько лент, то и блок придется покупать очень мощный, а он имеет очень большие размеры. Так что специалисты советуют подбирать преобразователь для каждой, отдельной полосы. Как эффектно смотрится подсветка штор, вмонтированная в коробе из гипсокартона – фото:
Подключение
Чтобы правильно подключить RGB ленту, нужен контроллер, для того, чтобы в ленте менялся цвет диодов. Из клеммы контроллера выходят четыре провода, на которых обозначены цвета:
Есть на контроллере и четвертый провод с обозначением мощности, который следует подсоединить к преобразователю. Стоит знать! Не вся светодиодная лента состоит из разных цветов, есть и однотонные диоды, для подключения которых контроллер необязателен. Пошаговая установка светодиодной ленты на потолок Прежде чем начать подключение, ленту нужно разрезать на нужные отрезки. Проводить раскрой нужно строго по отметкам, на полосе. Соединить участки материала можно спайкой или LED коннекторами, которые очень просты в применении. Достаточно положить отрезки ленты в коннектор и захлопнуть, но стоит эта составляющая дорого, так что если вам потребуется сделать несколько соединений, то стоимость конструкции существенно возрастет.
Как поменять?
В ходе долгой эксплуатации световых потолочных приборов возникают ситуации, когда необходимо заменить лампочку или сам светильник. Можно обратиться к мастеру, который их устанавливал, а можно поменять всё необходимое и самостоятельно.

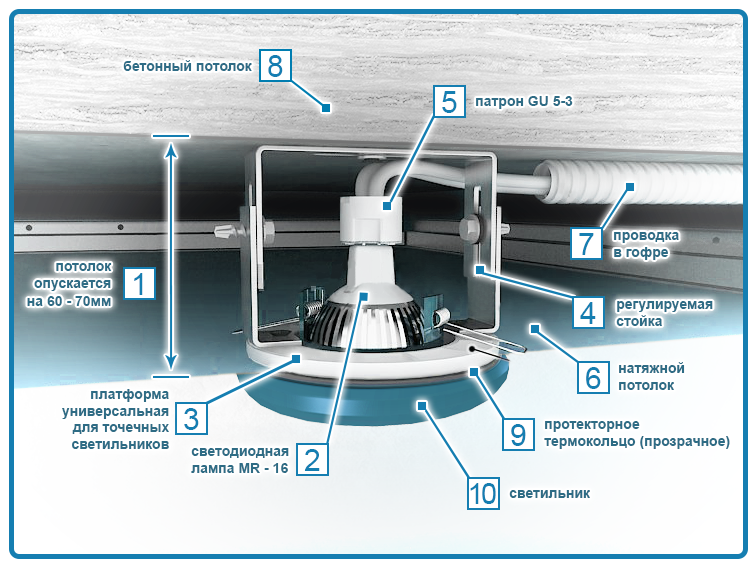

Как известно, светильник спрятан в специальной платформе за самим покрытием, и держится он не за натяжное покрытие, а за кольцевую платформу. Поступательными и плавными движениями, стараясь не касаться потолка, чтобы не осталось следов, отсоединяем светильник с одной стороны. В данном механизме есть фиксирующая пружина, которую необходимо придержать, чтобы она не проткнула потолочное полотно. После того, как одна пружина аккуратно вышла за пределы отверстия, то можно извлечь и весь светильник.
Далее он полностью отсоединяется от сети питания (предварительно нужно отключить подачу электричества в щитке). Затем меняется светильник на новый экземпляр. Подключив его к проводке, можно вставить его в исходное отверстие, опять придерживая пружины. После этого светильник готов к эксплуатации.
Если необходимо поменять только перегоревшую лампочку, а не весь светильник, то следует выполнить следующие действия:
- Первым шагом будет обесточивание сети, чтобы избежать несчастного случая. Далее нужно демонтировать основное внутренне кольцо, которое фиксирует лампу, потом взяться за цоколь и аккуратно, против часовой стрелки, вывернуть отработанную лампочку (если она с резьбой) или извлечь ее из патрона.
- Затем берётся исправная лампа и по часовой стрелке вкручивается в гнездо либо вставляется в патрон, это зависит от типа светильника.
- В случае необходимости замены целой люстры на потолке она также деликатно отсоединяется от крепления и сети питания, а далее снимается с опорного крюка. Новая люстра вешается в обратном порядке действий.
