Схема и устройство накопительного водонагревателя

Устройство бойлера аристон. Инструкция по эксплуатации водонагревателя «Аристон»

Началом эксплуатации можно считать установку и подключение бойлера к централизованной системе подачи холодной воды и электрической сети. От качества монтажа зависит, безопасность, эффективность работы и срок службы изделия

Если по тем или иным причинам бойлер вводится в эксплуатацию самостоятельно, следует обратить особое внимание на изложенные ниже моменты

Рекомендации по установке и подключению

Начинать работы по креплению и подключению водонагревателя марки Аристон необходимо с тщательного изучения прилагаемой к нему инструкции.

1. Поскольку потребляемая прибором мощность достаточно велика, необходимо убедиться в том, что характеристики используемой для подключения электропроводки в полной мере соответствуют предполагаемым нагрузкам и имеет контур заземления . Оптимальным вариантом для подключения к электросети является отдельный кабель от распределительного шкафа или щитка.
2. Не следует использовать комплектующие, имеющие визуальные дефекты, поврежденные резьбовые участки и т.д. Особого внимания заслуживает предохранительный клапан, входящий в комплект поставки.
3. Поскольку масса изделия достаточно велика, а температура содержащейся в нем воды может доходить до +75С, крепление бойлера к несущей поверхности должно осуществляться на металлических анкерных болтах диаметром не менее 10 мм. Допускается использование пластиковых дюбелей аналогичной грузоподъемности.
4. Монтаж питающих и отводящих трубопроводов должен производиться в строгом соответствии со схемой, прилагаемой к нагревателю изготовителем.
5. Место подключения к электросети должно быть надежно защищено от конденсата, сырости и непосредственного контакта с водой.
6. Подключать «Аристон» к электропитанию можно только после заполнения накопительной емкости холодной водой, в противном случае ТЭН водонагревателя может выйти из строя.
7. Если все работы выполнены правильно и изделие исправно, после включения должен загореться соответствующий индикатор, свидетельствующий о работоспособности бойлера.

Подключение к водопроводу

Как своими руками подключить водонагреватель к системе водоснабжения?

Проточный безнапорный

Входной патрубок подключается к водопроводу после водоразборного крана, выходной — к штатному изливу или душу. Если водонагреватель используется в качестве временного решения (например, на время летних плановых отключений ГВС для ремонта теплотрасс), его можно подключить к шлангу душа смесителя вместо лейки и регулировать напор краном холодной воды.

Стационарное подключение проточного нагревателя к водопроводу в моей мансарде. На борт ванны установлен водоразборный кран с керамической кранбуксой. Вход прибора соединяется с ним через переходник ДУ20-ДУ15 и гибкую подводку.

Проточный напорный

Подключается между подводками ГВС и ХВС. Какая-либо дополнительная арматура не нужна.

Atmor In-Line подключен между подводками холодного и горячего водоснабжения.

Накопительный

Бойлер тоже монтируется между водопроводами холодной и горячей воды, но ему, в отличие от проточника, нужна обвязка. Прибор комплектуется:

1. Шаровыми кранами на входе и выходе. Они позволят вам отключить бойлер для чистки или замены анода, не перекрывая холодную воду на весь дом или квартиру;
2. Обратным клапаном. Он не даст воде из бака вылиться в сброшенную для ремонта магистраль водоснабжения;
3. Предохранительным клапаном, сбрасывающим избыток воды в дренаж при опасном увеличении давления. Вода расширяется при нагреве, и сопутствующий рост давления может привести к повреждению бака и подводок водоснабжения.

Схема подключения накопительного водонагревателя к водопроводу.

Группа безопасности накопительного нагревателя: предохранительный и обратный клапаны объединяются в одном корпусе.

Общие правила

Особенности ремонта накопительного водонагревателя

Ремонт накопительного водонагревателя не очень трудоемок, так как в нем отсутствуют движущиеся части. Однако и его можно успешно избежать, если обеспечить водонагревателю регулярное и качественное техническое обслуживание. Благодаря этому видится возможным значительным образом увеличить срок жизни самого бака и ТЭНов. Магниевый анод требуется менять ежегодно. Обеспечением технического обслуживания должен заниматься официальный технический центр от той фирмы-производителя, водонагреватель которой вы приобрели. Важный момент: при выполнении всех регламентных и ремонтных работ по поддержанию исправного функционирования устройства, в его паспорте требуется ставить штамп. Иначе, вам могут внезапно отказать в замене бака, в случае его протечки. При покупке того или иного водонагревателя необходимо достоверно убедиться, что вы будете иметь полное право на обслуживание в сертифицированном сервисном центре и на его доступность в вашем городе. В противном случае стоит выбрать другую модель и производителя устройства.

Таким образом, приобретение накопительного водонагревателя более предпочтительно, чем проточного, если горячее водопотребление в домовладении достаточно высокое. Запасы горячей воды в нем позволят не только помыть посуду, но и помыться всей семье в воде с комфортной температурой.

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях. Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями. Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.

Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях. В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности. В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.

Принцип работы накопительного бойлера

Остановимся более подробно на том, как работает накопительный электрический бойлер. Об особенностях подключения стоит сказать, что на нагреватель стоит поставить отдельную ветку и отдельный автомат, так как работающий аппарат имеет весьма большую потребляемую мощность. На сечении проводников также не стоит экономить.

Нагрев воды происходит следующим образом.

1. После подключения к водопроводу и электрической сети дома, на бойлер подают ток напряжения и напор воды.
2. Вода, поступая в ёмкость, начинает нагреваться. Этот процесс занимает определённое время, по его завершении в баке набирается значительный объём горячей воды.
3. В процессе расхода в бойлер постоянно идёт приток новой воды для нагрева. В то время как горячая вода поднимается, холодная начинает нагреваться.

Таким образом, не делая сильный расход горячей воды, можно получить её равномерный нагрев на протяжении всего использования устройства.

Принцип работы накопительного водонагревателя

Общая схема подключения к водопроводу

При установке разных типов устройств используется единый принцип подведения коммуникаций. При этом направление воды задается заранее — сверху вниз. Такой способ облегчает эксплуатацию водонагревателя, т. к. вода в системе будет всегда, даже если давление низкое. Перед началом работ производится отключение горячей воды. Стояк холодного водоснабжения тоже необходимо перекрыть.

Подача холодной воды сверху вниз

Подача холодной воды сверху вниз.

При этом нужно предусмотреть возможность соединения патрубка агрегата и трубопровода. Используется разъемное соединение — фитинг «американка». Он оснащен резьбой, торцевые участки отличаются по диаметру. Можно дополнительно установить тройник с запорной арматурой. Это не является обязательным этапом монтажа, но считается предпочтительной мерой, обеспечивающей возможность слива жидкости из бака в случае возникновения такой необходимости.

Между патрубком и трубопроводом также устанавливается предохранительный клапан. Его основной задачей является обеспечение безопасности работы агрегата в случае превышения давления внутри бака. Если такая деталь не будет установлена, вскоре корпус потечет на участках шовных соединений, т. к. они сильнее всего подвергаются воздействию интенсивной нагрузки. не позволяет горячей воде попасть в трубопровод холодного водоснабжения, когда давление в системе снижается.

Если вода в системе слишком жесткая, рекомендуется дополнительно установить фильтр возле запорной арматуры. Благодаря этому снизится скорость образования известкового налета на всех элементах конструкции внутри колонки.

Можно дополнительно использовать редуктор давления, что позволит устранить негативное воздействие при перепадах давления. Этот узел часто предусматривается системой водоснабжения объекта и устанавливается на входе.

Выпуск горячей воды сверху вниз

При подключении к трубе с теплоносителем предусматриваются лишь некоторые меры из перечисленных: крепится фитинг «американка» и тройник с запорной арматурой. Элементы системы безопасности в данном случае не предусматриваются.

Подача горячей воды сверху вниз.

Наиболее предпочтительным вариантом является подключение к полипропиленовым коммуникациям. Они служат долго, не подвержены коррозии, отличаются устойчивостью к перепадам температур и высоким значениям данного параметра. На этапе установки водонагревателя рекомендуется одновременно произвести замену старых коммуникаций на новые — из полимерного материала. Это обусловлено тем, что для подключения бойлера все равно выполняется разводка труб.

Устройство накопительного электронагревателя воды

Схема устройства электрического накопительного водонагревателя.

Данное оборудование хоть и имеет простое устройство (если провести сравнение с другими подобными агрегатами), но это не мешает быть ему надежным и экономичным, как показал не один тест. Экономичность достигается из-за того, что данный прибор греет воду постепенно, а для этого большая мощность не нужна. Он может работать при обычном напряжении в 220 В. Чтобы правильно эксплуатировать накопительный нагреватель, необходимо знать принцип его работы, а для этого нужно изучить внутреннее устройство данного отопительного агрегата. Рассмотрим все более подробно.

Накопительный нагреватель, как уже было отмечено, имеет емкость, которая размещена внутри корпуса. Обычно в современных моделях она выполнена из высокопрочной, устойчивой к коррозии стали. Внешний корпус, как правило, должен быть покрыт высококачественной эмалью. Между ними располагается теплоизоляция, которую делают из пенополиуретана.

Внутренняя поверхность бака обрабатывается стеклофарфором, который не имеет свойство отслаиваться, за счет чего вода в нем остается всегда чистой, что немаловажно, например, для принятия душа. В зависимости от модели, емкость может быть как горизонтально, так и вертикально расположена. Это важно, когда территория, где должно располагаться оборудование, имеет ограниченный размер

Это важно, когда территория, где должно располагаться оборудование, имеет ограниченный размер. В самой емкости бойлера располагается тэн, за счет которого и происходит нагревание воды

Кстати, время, которое необходимо для этого, напрямую зависит от объема бака (это нужно помнить при принятии душа)

В самой емкости бойлера располагается тэн, за счет которого и происходит нагревание воды. Кстати, время, которое необходимо для этого, напрямую зависит от объема бака (это нужно помнить при принятии душа).

Одним из важнейших элементов водонагревателя считается магниевый анод. От него зависит срок службы нагревателя.

Внутри емкости размещен магниевый анод, от которого зависит срок службы электрического водонагревателя, поскольку именно он предотвращает образование коррозии. Несмотря на то что ее поверхность покрыта антикоррозийным слоем, имеющиеся сварочные швы все-таки подвержены коррозии. Срок службы самого анода зависит от производителя, так как у каждого из них есть свои секреты по его изготовлению. Следует учесть, что анод необходимо периодически заменять.

В устройство накопительного нагревателя также входит и встроенная система защиты, которая включает в себя наличие обратного клапана, редуктора и предохранительного клапана. Элементы группы безопасности предотвращает замерзание, перегрев бойлера и выход его из строя в целом. Редукционный клапан контролирует давление в агрегате и водопроводе, понижая его до необходимого показателя.

Обратный клапан бойлера необходим для того, чтобы вода пропускалась только в одном направлении. Кроме того, он предотвращает ее самопроизвольный слив, если подача жидкости была внезапно прекращена. Это препятствует сгоранию тэна. Как известно, при нагреве вода имеет свойство расширяться. По этой причине давление в бойлере может вырасти выше нормы, что приведет к его поломке. Поэтому в водонагревателе обязательно должен присутствовать предохранительный клапан, который при необходимости открывается, и жидкость сливается в канализацию. В устройство накопительного нагревателя входят и другие элементы.

Рассмотрим типы водонагревателей

Правила эксплуатации водонагревателя

Как запустить накопительный бойлер

Первый запуск электрического водонагревателя должен производить мастер по установке оборудования непосредственно после проведения монтажа прибора. О качественной установке, проведенном запуске свидетельствует его подпись, печать фирмы в техническом паспорте, гарантийном талоне. Без данной процедуры невозможно гарантийное обслуживание бойлера в дальнейшем.

При условиях, когда невозможно пригласить мастера на установку, запуск системы, приходится подключать бойлер самостоятельно. Последовательность действий при первом запуске:

1. Проверка качества произведенной установки водонагревателя, определение протечек, если они есть:

• Водонагреватель отключить от электропитания;
• Водонагревательный резервуар заполнить водой при открытом кране горячего водоснабжения. После того, как из горячего крана начнет течь вода, нужно остановить набор воды, так как бак уже заполнен;
• Закрыть кран, желательно оставить бойлер на некоторое время;
• Осмотреть водонагревательную конструкцию. Определить целостность элементов соединения. Если протечек нет, можно подключать прибор к электропитанию. Наличие протечек необходимо устранить.

1. Подключить бойлер к электросети, поставить режим нагрева.
2. Убедиться, сверившись с технической документацией, что количество потраченного на нагрев времени соответствует норме, а вода нужной температуры.

После длительного отключения бойлера (зимний период на даче, использование в квартире при отключении горячего водоснабжения) запуск производится по приведенной схеме.

Ошибки при подключении и эксплуатации

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к
сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение
к имеющейся розетке для стиральной машины – через вилку (конечно, при условии,
что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего
будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки.
Причин тому несколько.

Первое, работа с электропроводкой требует определенных
навыков и знаний и в случае несоблюдения определенных моментов при монтаже,
грозит поражением током или выходом из строя электроприборов.

Второе, вам будет с кого спросить за некачественную работу.
Конечно, если вы заключили договор с подрядной организацией.

Ну и наконец, не будет проблем с тем, какой провод выбрать,
какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии
электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

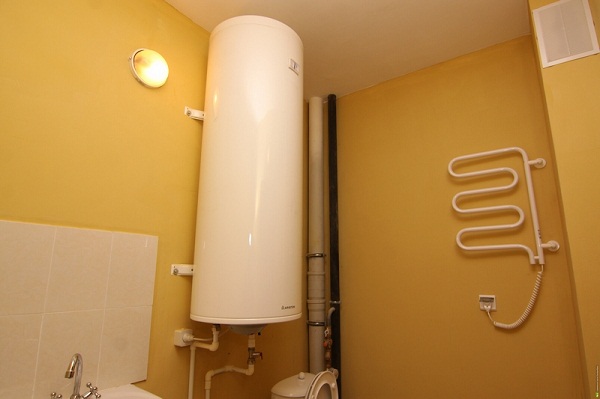

Монтаж накопительного водонагревателя своими руками

Отличия проточного и накопительного электрического водонагревателя

Если сделать сравнение проточного водонагревающего прибора с накопительным агрегатом, то преимущества второго будут понятны. Итак, чем же они различаются? Главным важным отличием, которое должно повлиять на выбор, является то, что проточные нагреватели потребляют намного больше электроэнергии (около 30 кВт), а она, как известно, на сегодняшний день стоит недешево. Происходит это за счет того, что вода в них нагревается сразу, проходя через тэн, а на это нужны большие мощности. Вследствие этого обычная проводка может не выдержать, поэтому для проточного нагревателя необходимо специальное электроснабжение с напряжением 380 В. В отличие от накопительных водонагревателей, проточные приборы рассчитаны на подачу воды только в одну точку.

В заключение можно сделать вывод, что перечисленные выше недостатки, которые имеются у проточного нагревающего оборудования, являются достаточными критериями, чтобы сделать выбор в пользу накопительных водонагревающих приборов.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

• Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
• Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
• Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

• Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
• Простоту монтажа и подключения.
• Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Необходимые детали, материалы и инструменты

Плюсы и минусы бойлеров

С помощью бойлера можно нагревать большой объем воды

При отсутствии централизованной системы подачи горячей воды применяются именно бойлеры. К их преимуществам можно отнести следующие моменты:

• Удобство использования.
• Можно нагревать большой объем.
• Одно устройство может применяться для снабжения нескольких помещений.
• Работа устройства не зависит от силы напора.
• Возможность нагрева до высоких температур.
• Сохранение высокой температуры в течение длительного времени благодаря качественной теплоизоляции бака.

Из недостатков можно выделить следующие:

• Длительное время для первоначального нагрева.
• Если расход воды небольшой, поддержание постоянной температуры будет сопряжено с затратами на энергию.
• Большой бак требует достаточной территории.
• Стоимость выше, чем у проточного изделия.

При проблемах с подачей воды можно поставить бойлер в многоквартирном доме. Устройство и принцип действия будут зависеть от типа прибора, его функционала и дополнительных функций.

Установка бойлера

Схема установки электрических водонагревателей своими руками.

Изучив все нюансы монтажных работ по установке бойлера, можно приступить к его установке. Для работы потребуются:

• электроинструменты и инструменты для сантехники;
• арматура: краны, муфты, тройники и т.п.;
• рулетка;
• пластмассовые 12 мм дюбели и крепления;
• электроперфоратор с победитовым сверлом на 12 мм диаметра.

В первую очередь необходимо подвести к месту будущего все коммуникации и убедиться, что имеется автоматический выключатель для предотвращения перегрузок во время эксплуатации аппарата.

Затем с помощью сверла в стене на определенной высоте сделать отверстие глубиной на 5 мм больше, чем используемый дюбель или глубиной в дюбель для крючка. Вбить дюбель и вкрутить крючок. В связи с тем, что стены ванной комнаты или туалета зачастую делаются из гипсовой армированной конструкции, они могут не выдержать веса водонагревателя. Во избежание подобных неприятностей отверстия необходимо делать более глубокими, чтобы они достигали капитальной стены, в которую встроена санкабина. Это же правило относится и к стенам, облицованным регипсом или доской.

После того как выполнены подготовительные процедуры, бойлер можно вешать на крючок. Если все сделано правильно, то крепление сможет выдержать до 200 кг веса и бойлер можно спокойно вешать на крючок.

На следующем этапе, удерживая водонагреватель на высоте в нужной позиции, необходимо отметить все остальные места креплений и . Затем просверлить отверстия для намеченных креплений.

Дальше необходимо накрутить предохранительный клапан избыточного давления до 4-х оборотов, но не более, на вводный патрубок. В случае отсутствия счетчика на холодную воду, следует установить фильтр грубой очистки непосредственно перед вводным патрубком.

Необходимо к системе водоснабжения. Здесь понадобятся вентили и диэлектрические муфты. Если вы планируете вешать только один водонагреватель, то перед тем как вешать бойлер, необходимо заготовить один вентиль для холодной воды. Только не нужно устанавливать вентиль на предохранительный клапан. Такие действия могут привести к быстрому выходу системы из строя.

Еще раз убедившись, что все сделано правильно, можно в сеть!

Виды бойлеров

Такие бытовые приборы специалисты классифицируют по нескольким критериям:

1. Тип камеры сгорания — открытый или закрытый.
2. Система розжига — от пьезоэлемента или электрической домашней сети.
3. По способу установки — на полу или настенный вариант.

Далее мы более подробно рассмотрим все разновидности вышеописанных изделий.

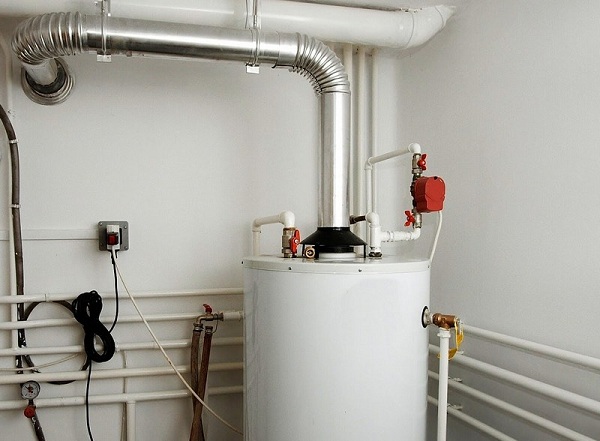

С открытой камерой сгорания

Газовый водонагреватель с тягой открытого типа оснащается аналогичной камерой сгорания. Работа их осуществляется по такому принципу: кислород, так нужный для устойчивой работы, поступает непосредственно из помещения, где расположен бойлер. Все продукты сгорания удаляются через дымоход, который пользователю надо установить заранее.

С закрытой камерой сгорания

Бойлер, использующий принудительную тягу, считается специалистами более экономичным вариантом для размещения в своем доме: его закрытая камера имеет специальную систему удаления продуктов сгорания при помощи мощного насоса. Этот вид не требует отдельной вентиляционной системы, потому что они не используют воздух из помещения для устойчивого горения — этот факт становится решающим при выборе их домовладельцами частных строений.

С пьезоэлементом

Чтобы запустить современный газовый водонагреватель, уже не нужны спички или зажигалка — на каждом изделии есть специальная кнопка, при нажатии которой агрегат начинает работу. Изделия такого класса оснащены пьезоэлементом, который и осуществляет поджог газа. Многие пользователи считают это атавизмом, устаревшим вариантом, но эти бойлеры не теряют своей популярности из-за невысокой цены.

С электрическим поджигом

Некоторые домовладельцы стремятся приобрести самую последнюю модель газового бойлера с новейшей системой автоматического запуска, который работает самостоятельно — стоит только открыть вам кран. Аналогичные модели намного удобнее при эксплуатации и весьма экономно расходуют голубое топливо, а пьезоэлемент может работать от электрического питания или батареек типа Марс.

Напольный вариант

Установка газового водонагревателя на полу осуществляется из-за довольно больших габаритов и массе: бак изделия может вмещать 100—300 литров воды. Прежде чем приобрести такое массивное устройство, необходимо оборудовать место для него — идеальный вариант в отдельном помещении, куда без труда можно подвести газ. Такие бойлеры покупают владельцы частных домов для обеспечения всей семьи горячей водой круглый год, в квартире городского многоэтажного дома поместить такого гиганта было бы проблематично.

Размещение на стене

Как правило, при таком варианте водонагреватели имеют более компактный вид: размещают их в ванной комнате над раковиной или унитазом, что позволяет пользователям экономить пространство и использовать его более рационально. Эти водонагреватели рассчитаны на небольшой объем, поэтому их можно устанавливать в городской квартире любого размера — изделие обеспечит вас горячей водой, при этом не занимая много места.

Правила эксплуатации водонагревателя

Поскольку электрические водонагревающие устройства распространены гораздо шире, мы рассмотрим именно их более подробно. Понятно, что любое оборудование нуждается в бережном отношении. Не исключение и накопительные водонагреватели. Принцип работы этого устройства таков, что не стоит заставлять его работать постоянно на полную мощность. Это может привести к достаточно быстрому выходу из строя ТЭНов, либо срабатывании защитного реле, для включения которого придется вызывать мастера. Оптимальная достаточная температура – это 60 градусов. Для ее достижения нужно пользоваться всеми ТЭНами. Это не сильно повышает расход электроэнергии, зато делает их износ более равномерным.

Большинство моделей отключаются автоматически при нагреве до 85%, а включение произойдет только после ее некоторого остывания, если не сработает защита. По ночам действует льготный тариф на пользование электроэнергией, что позволяет экономить средства при оптимальном выборе режима нагрева. Ведь днем прибор можно отключать. Все равно вода в нем не остынет до самого вечера. Осуществляемый в ночное время нагрев воды будет стоить уже в два раза дешевле. Некоторые современные модели уже снабжены функцией экономичного нагрева. Ее суть в том, что вода греется ночью, а днем только происходит поддержание ее температуры на минимально допустимом уровне – т.е. 55 градусов.

Схема подключения накопительного водонагревателя к внутриквартирному водопроводу

Чтобы работа прибора была полностью безопасной, необходимо несколько простых элементов: во-первых, обычное заземление. Во-вторых, защитный редуктор, который нужен для компенсации повышенного давления в водопроводной сети. В-третьих, предохранительный клапан, защищающий водонагреватель от слишком высокого давления внутри. Он при необходимости просто сливает воду. В-четвертых, обратный клапан, блокирующий выход воды из бака если ее подача вдруг прекращается – это нужно для того, чтобы не вышли из строя ТЭНы. Три последних перечисленных элемента называются производителем «группой безопасности» и они не обязательно идут в комплекте с основным устройством. Часто их нужно приобретать отдельно. Бывает, что некоторые производители собирают все три компонента в один блок, что позволяет осуществлять более удобный монтаж. Скорость нагрева воды в устройстве напрямую зависит от мощности самого прибора, как и уровень потребления электрической энергии.

Как выбрать накопительный водонагреватель в зависимости от количества членов семьи

Если вы используете воду из накопительного водонагревателя, то учтите следующие важные моменты:

Если вода в баке застаивается, для пищи ее использовать ни в коем случае нельзя

Это особенно опасно, когда температуры воды падала до такого уровня, когда в ней могли зародиться и начать размножение различные болезнетворные бактерии. Если ваше накопительное водонагревательное устройство установлено за городом, и вы используете обычную воду из скважины, то хотя бы раз в месяц, нужно нагревать воду до максимальной температуры в целях дезинфекции и профилактики

Очень важно состояние внутренней поверхности бака. При наличии достаточных финансов лучше выбрать модель, имеющую специальное покрытие, например, из стеклофарфора

Оно обеспечит чистоту воды в баке, независимо от времени ее нахождения там. Если вы на долго уезжаете, и водонагреватель накопительного типа какое-то время не будет эксплуатироваться, воду обязательно надо слить

Тем более это важно, если вы уезжаете на всю зиму. Ведь замерзание воды внутри бака ни к чему хорошему не приведет

Это просто выведет прибор из строя полностью и ремонту он уже подлежать не будет.

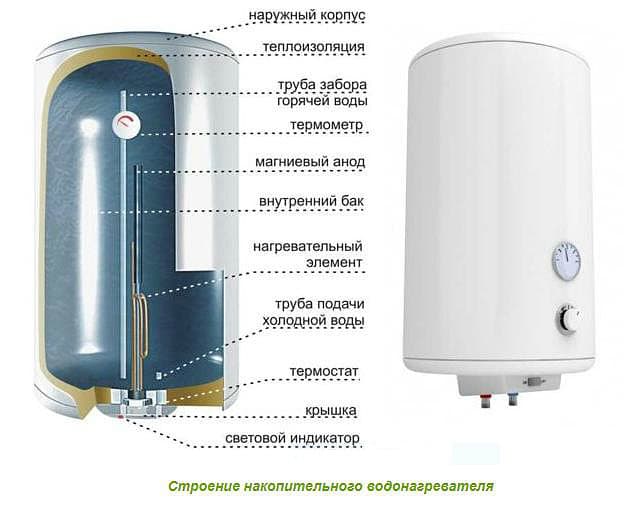

Устройство накопительного водонагревателя

Агрегат представляет собой емкость определенного объема с размещенным в ней трубчатом нагревательным элементом (ТЭНом).

Конструкция водонагревателя включает следующие элементы и модули:

• корпус агрегата с крепежными деталями для навески на стену;
• внутренний бак из разных материалов;
• теплоизолирующая прокладка между встроенным бачком и внешним корпусом для удержания тепла;
• электрический нагревательный элемент, подключенный к линии подачи электроэнергии;
• регулировочный термостат для координирования степени нагрева жидкости;
• предохранительный клапан;
• защитный анод магния;
• система индикации показателей и управления работой бойлера.

Накопительные устройства имеют большую внутреннюю емкость для хранения и раздачи подогретой воды. При необходимости агрегат может отдать всю нагретую воду, при этом внутрь будет непрерывно поступать холодная жидкость. Преимуществом является возможность организовать автоматическую работу без участия человека. Электрические нагревательные баки не взрываются, не выделяют токсичных веществ и продуктов сгорания.

Почему интересуетесь этой темой?

Хочу отремонтировать водонагреватель
22.73%

Хочу предотвратить поломки
34.09%

Просто интересно
43.18%

Проголосовало: 44

Корпус

Наружный кожух бытового бойлера бывает овальной, цилиндрической и прямоугольной формы. Изготовители разнообразят ассортимент в зависимости от цвета и дизайна.

Особенности корпусной оболочки:

• Снаружи корпуса крепят термометр для определения степени нагрева и контроля работы водонагревателя.
• На внешней поверхности располагают регуляторы для выставления нужных значений.
• Под внешним корпусом стоит слой теплоизолятора, обычно его толщина составляет 50 мм для баков до 200 л, большие емкости снабжены утеплителем до 100 мм толщиной.
• Вид монтажных креплений зависит от способа монтажа (на стену или пол).

Бак

Тип внутренней емкости для нагретой воды указывается в паспорте водонагревателя.

Материалы изготовления баков:

• Нержавеющая сталь или металл с защитным слоем эмали, стеклофарфора — прочные, мало портятся от коррозии, но имеют сварной шов, который ослабляет конструкцию.
• Полимерные материалы высокого качества по надежности не уступают металлическим, их выполняют без стыковочного шва.

Защитное покрытие на металле получают напылением вещества с последующей термообработкой. Стеклоэмаль не подвержена коррозии, на поверхности не скапливается накипь, но под действием разного расширения покрытия и стали со временем появляются мелкие трещины.

Применяют защитные пленки с включением титанового порошка, что уравнивает степень линейного расширения основы и покрытия. Емкости со стеклофарфоровым покрытием весят больше. К внутреннему баку через уплотнительные прокладки крепят элементы, регулирующие нагрев до нужной температуры.

Нагревательные элементы

Чаще источником тепла служат ТЭНы, мощность которых бывает разной.

• Мокрые. Находятся в контакте с водой, поэтому на их поверхности скапливается накипь. Если слой не удалять, элемент перегреется и станет нерабочим.
• Сухого типа. На них не образуется известковый налет, т. к. проволока заключена в стальной трубе, покрытой стеклофарфором.

Выпускают модели, в которых смонтированы несколько водонагревательных ТЭНов. Это позволяет подключить ступенчатую схему нагрева, снизить число циклов включения для каждого нагревательного элемента. Вместе с ТЭНами совмещен термический регулятор на фланце и магниевый анод. Детали включают нагреватель при уменьшении температурного показателя ниже заданного.

Нагревательные ТЭНы стоят в области холодной воды, о месте расположения элементов указывается в паспорте для возможности их замены при необходимости. При этом изготовитель дает информацию о способе крепления и возможности изменения нагревательного элемента в пространстве бойлера.

Блок управления

Степень нагрева регулирует термостат, с его помощью пользователь устанавливает показатели температуры. Прибор поддерживает постоянно заданное значение. Система управления бывает сенсорной или механической, последняя стоит дешевле.

Схема индикации и регулировки дает дополнительный комфорт при использовании бойлера:

• функцию точной координации температуры жидкости;
• включение нагревательных элементов по времени;
• поддержание требуемой температуры в разное время дня и ночи, если так установил пользователь.

При нагревании вода расширяется, поэтому внутри бака возрастает давление. Для защиты от разрыва предусмотрен клапан сброса, который удаляет излишек жидкости. При этом из клапана при отсутствии водозабора может капать вода — это нормально.
