Устройство ливневой канализации в многоквартирных домах

Классификация систем внутреннего водостока

Существуют две системы внутренних водостоков многоэтажных домов:

• самотечная;
• сифонная.

Самотечная система максимально простая. Она состоит из желоба, пущенного вдоль карниза крыши, направляющего воду в отвесную водосточную трубу. Вместе с водой в систему канализации попадает воздух, что уменьшает пропуск количества воды в трубе. Наглядный пример этому факту — водосточная труба, каждый может сравнить ее диаметр и поток, выливающийся из нее даже в сильный ливень.

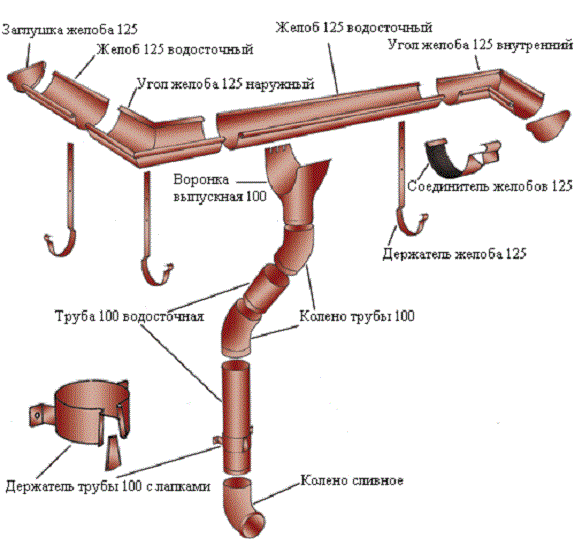

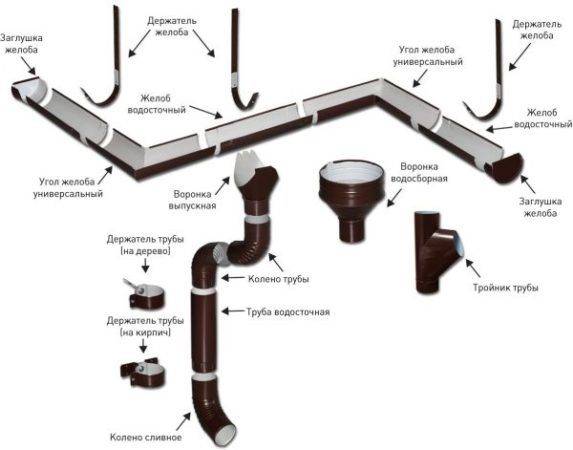

Элементы водосточной системы

Сифонная система соединяет водоприемные воронки на плоской крыше дома в единую горизонтальную сеть труб, которая при помощи Г-образного колена переходит в вертикальный водосток. Конструкция сифонной системы более производительная, более прогрессивная. Конструкция такой системы препятствует засасыванию воздуха в трубопроводы ливневки, поэтому для внутреннего водоотвода потребуются водоводы меньшего диаметра, чем были бы нужны для монтажа ливневки самотечного типа.

Сифонная система внутреннего водостока

Дополнительные правила

Перед установкой канализационной системы следует познакомиться с довольно простыми правилами работы. В этом случае можно выполнить все действия максимально правильно. При этом конструкция будет работать максимально эффективно. Нужно придерживаться следующих правил:

• Воронки следует устанавливать в таких местах, чтобы они были равномерно распределены по всей крыше.
• В обязательном порядке выполнить уклон в сторону воронки. Кроме того, можно выбрать участок крыши, который будет ниже других.
• Между воронками стоит сделать дистанцию не больше 20 м.
• Трубы в шахтах закрываются панелями или утепляются.

Такие правила помогут правильно обустроить ливневую канализацию.

Как прочистить ливневую канализацию

Чистка ливневой системы

Если забилась ливневка, то можно обратиться за помощью к специалистам, а можно попробовать почистить ее самостоятельно. Конечно, если это произошло впервые, то лучше чтобы чистку провели специалисты – у них вы сможете выведать, каким способом устраняется засор той или иной степени сложности. Таких способов есть несколько.

1. Механический способ очистки состоит в пробивании пробок в системе и удалении грязи.
2. Химический способ – использование химических средств, разрушающих структуру засора.
3. Гидродинамический заключается в подаче воды под сильным напором.
4. И термический способ очистки – очистка паром или же горячей водой.

Зачастую для чистки ливневой канализации используется механический либо гидродинамический способ. Но если система открытого типа, то чистка будет проходить существенно проще:

• снятием решетки, установленные на лотки;
• удалением мусора и грязи из канала;
• промыванием прочисткой каналов сильным напором воды;
• установкой решетки обратно.

К слову, если у вас в хозяйстве есть мини-мойка, например, Керхер, то можете использовать для промывки ее – результат тоже будет отличным.

Чистка ливневой системы

Монтаж ливневки

Ливневая решетка

Установка глубинного дренажа

Линейный водосбор

Точечный водосбор

Виды ливневок

Схема работы ливневой канализации

Пескоуловитель

Ливневая канализация своими руками

Производство стеклопластиковых изделий для ливневой канализационной системы

Компания «Флотенк» оказывает комплексные услуги по проектированию систем ливневой канализации в современных многоэтажных зданиях, а также изготавливает все необходимые компоненты. Мы – производственная организация, которая производит современные стеклопластиковые компоненты, необходимые для монтажа ливневки. При этом мы обязательно учитываем уровень загрязнения осадков, их среднегодовой объем, а также тип кровли (угол наклона ската).

Помимо этого мы также производим комплексные очистные ступени, включая резервуары-отстойники, пескоуловители, коалесцентные модули (для улавливания продуктов нефтепереработки) и комплексы сорбционного типа. Специалисты нашей компании производятся системы ливневой канализации, которые отличаются следующим:

• Простой сборкой
• Модульной конструкцией
• Изготовлением из высококачественных материалов

Индивидуальный подход к проектированию системы ливневой канализации позволяет нашим инженерам учитывать все особенности конкретного здания. Сотрудничая с непосредственным изготовителем, клиент не переплачивает, поскольку в стоимости материалов отсутствуют посреднические комиссии.

Наряду с обычными, специалисты нашей фирмы проектируют и конструируют также комбинированные ливневые канализационные комплексы. Звоните и заказывайте изготовление ливневой канализации с последующим монтажом на выгодных условиях в любое удобное для вас время!

Классификация внутреннего водоотвода

В строительстве выделяют два вида внутреннего отвода ливневых вод с крыш многоквартирных домов:

Самотечная система является простой. Она представлена воронкой, которая находится непосредственно на крыше, и стояком, по которому стекает вода с крыши вертикально в ливневый коллектор. Такой внутренний водоотвод отличается невысокой пропускной способностью, поскольку вода в него попадает в смеси с воздухом. Эта особенность системы является ее недостатком, из-за которого требуется монтаж большого количества водоотводов, с увеличенным диаметром трубы.

Сифонно-вакуумный внутренний водоотвод благодаря своей конструкции позволяет полностью заполнять трубы ливневой водой. Система представлена комплексом водосборных воронок, которые соединяются желобами в единый горизонтальный водосток. В свою очередь, горизонтальный участок трубы при помощи колена переходит в вертикальное положение. Вода после попадания в водосток движется под воздействием разряжения, заполняя весь объем трубы. Это позволяет увеличить пропускную способность системы, уменьшить количество водостоков, сокращая финансовые затраты на материалы и монтажные работы.

Стоит отметить, что создание плоской кровли с внутренним водоотводом любого вида обходится застройщику дешевле любого иного варианта (одно- или двускатной крыши с предусмотренными внешними водоотводами).

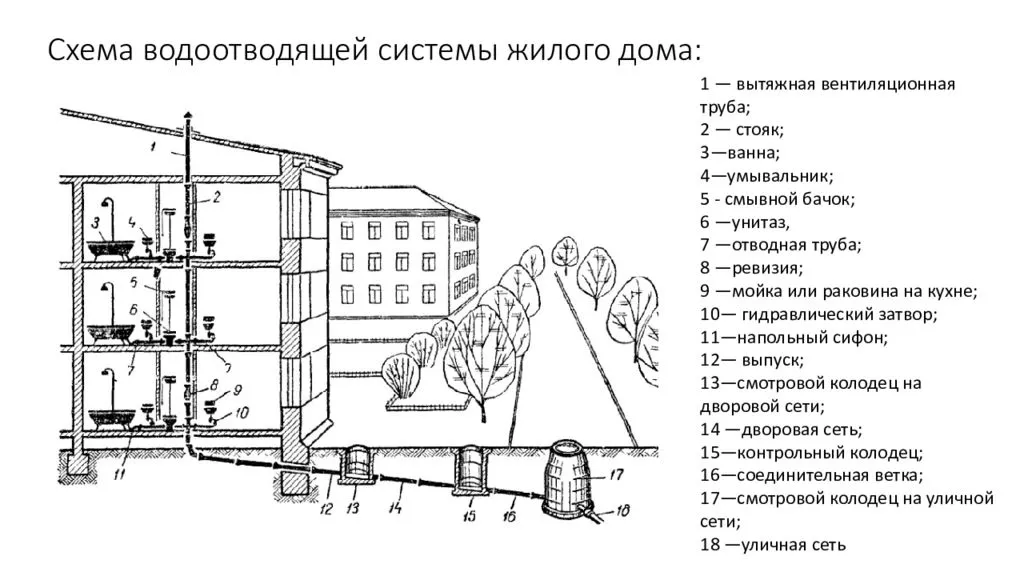

Инженерные коммуникации — это основа всего жилого дома

Инженерные коммуникации – это все сети, которые прокладываются по дому. К ним причисляются: электропроводка, водопровод, теплосети, канализация, газопровод и т. д. С их помощью обеспечивается комфортное условие для проживания людей

Особое внимание необходимо уделять инженерным сетям на этапе проектирования дома. От качества выполнения всех работ зависит удобство проживания людей

В общем инженерные сети разделяются на внешние и внутренние. Причем внешние (их еще называют наружными) масштабнее, нежели внутренние. В этой статье будут детально рассмотрены все сети, к которым подключается жилой дом.

При сооружении инженерных коммуникаций производится расчет всех важных параметров. В частности, провода, по которым протекает электрический ток, должны быть расположены как можно дальше от систем газоснабжения или водопровода (особенно горячего). Пожалуй, электроснабжение – это инженерные коммуникации, которые подводятся в первую очередь к дому. И это верно, так как невозможно без электроэнергии проводить строительные работы.

Правила установки водостока

Водосточную систему устанавливают так, чтобы вне зависимости от температурных условий было обеспечено эффективное отведение воды с крыши. Не нужно располагать водоприемники близко к наружным стенам. Во время морозов они будут промерзать. Лучше помещать их продольно кровле.

При сооружении водостока необходимо придерживаться таких советов:

• Поверхность кровли следует разделить на несколько зон.
• Примерно 150 кв. м крыши будет приходиться на один стояк.
• К водостоку следует оборудовать небольшой уклон – 2%.
• Чтобы внутренний водосток был установлен правильно, следует провести коллектор. Его следует соединить с общей канализационной системой.
• При монтаже водосточной системы используются трубы диаметром от 10 до 18 см. Они должны быть длиной от 70 до 138 см.
• Выяснить, каким будет поперечное сечение трубы, необходимо с учетом такого расчета – на 1,5 кв. см выводится вода с одного квадратного метра площади.
• Выведение влаги осуществляется во внешнюю часть ливневки.
• По площади участок крыши, для которого предназначается одна воронка, не следует делать большой 0,75 кв. м. на 1 кв. см сечения трубы водоотвода.

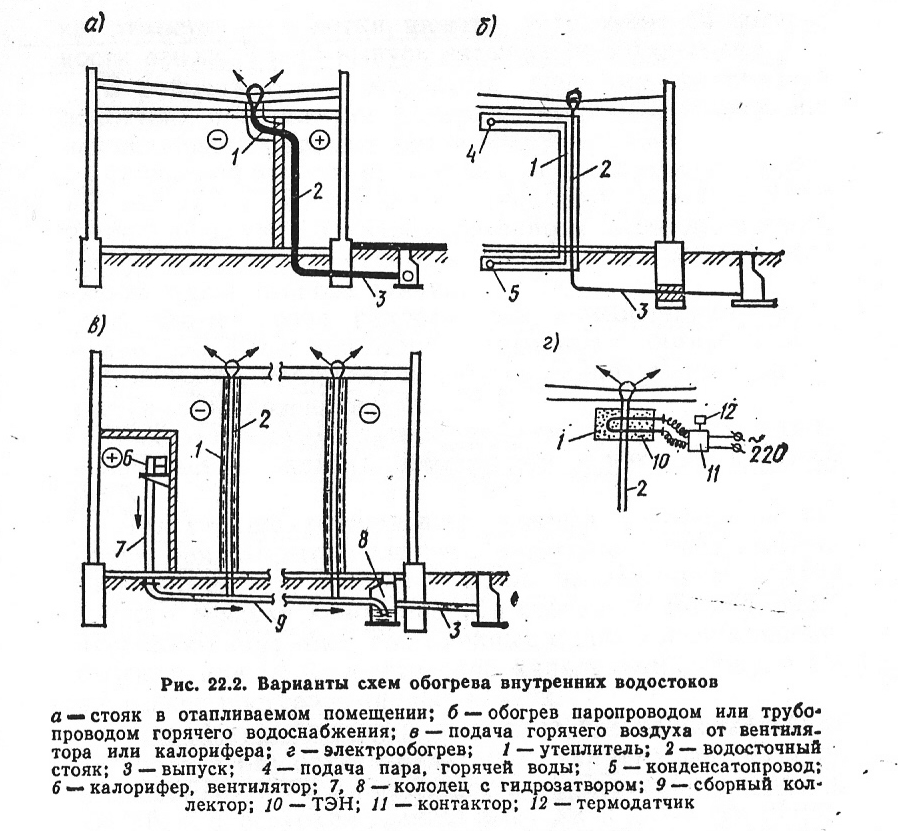

• Каждый участок стояка следует разместить в местах, где присутствует отопление.

Важно! Все соединения элементов водопровода должны быть тщательно загерметизированы. Кроме того, важно сделать настил кровли водоизолирующим

Нужно заранее продумать, как будет выполняться прочистка водоотводной системы.

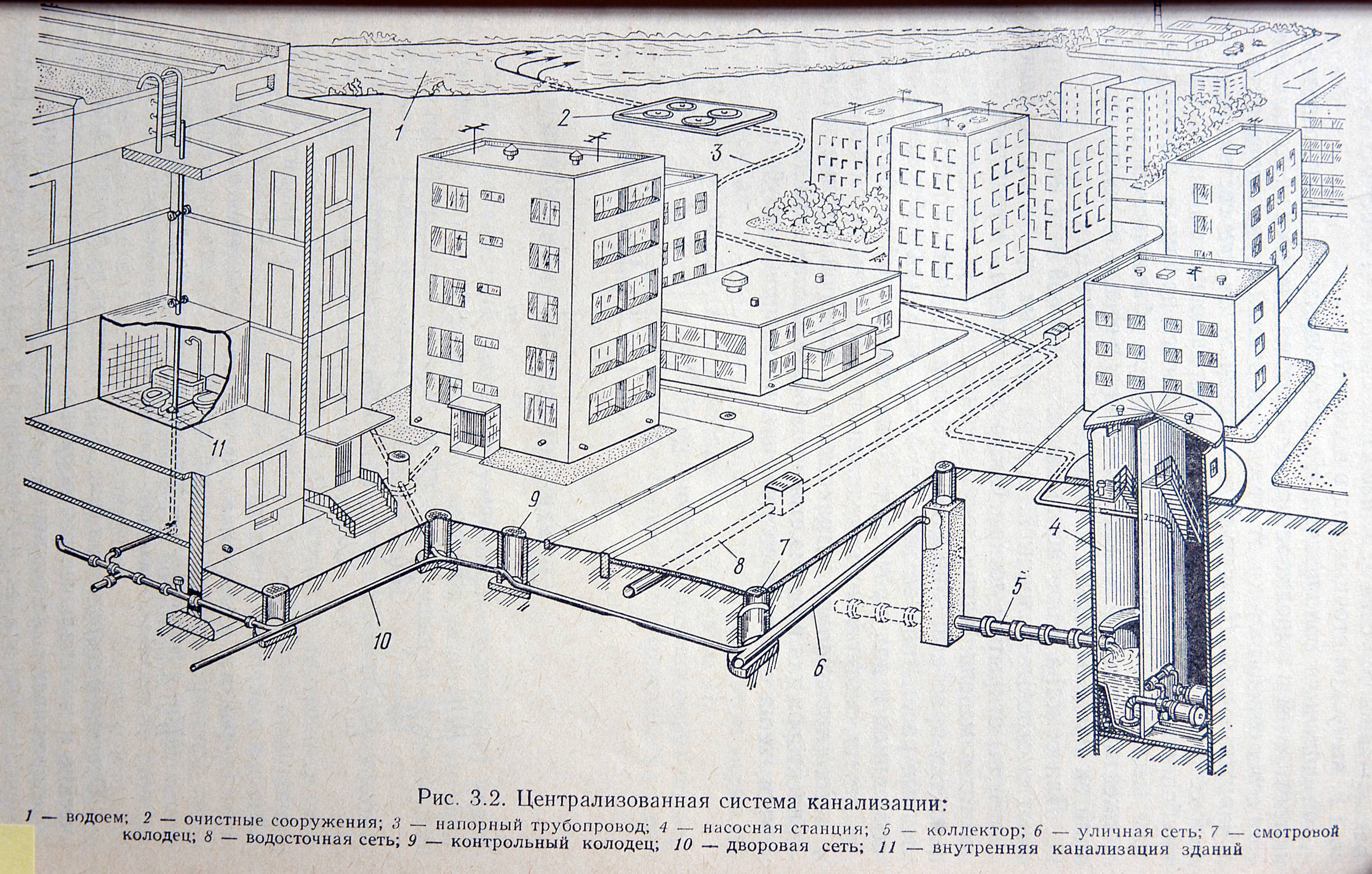

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

• Канализационных колодцев;
• Трубопроводных сетей;
• Уличных, районных и городских коллекторов с насосными станциями перекачки;
• Очистных сооружений.

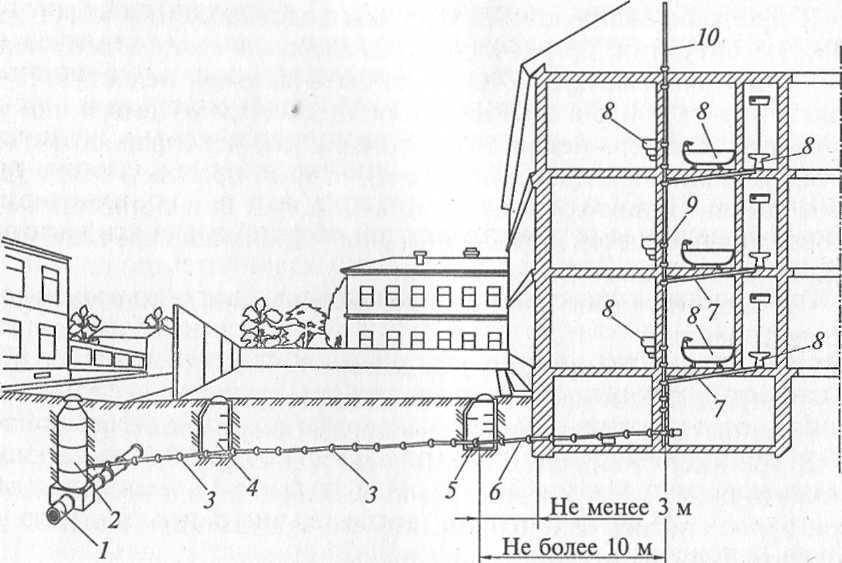

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.

Желоба и дождеприемники

В большинстве случаев желоба ливневой канализации изготовлены из бетона или полимерных материалов. Использование металла в этом случае нежелательно по двум причинам. Во-первых, в результате постоянного контакта с водой на металлической поверхности могут образоваться очаги коррозии. Во-вторых, удары капель воды о металлический желоб сопровождается сильным шумом. Что касается бетонных конструкций, то они отличаются надежностью и долговечностью. Однако регламентированные размеры элементов не всегда позволяют выполнить их установку на участке. Пластиковые желоба являются оптимальным элементом в устройстве ливневки, они легко режутся для совмещения с другими элементами, могут располагаться на любой глубине в земле.

Решетки

Установленные в процессе обустройства ливневки решетки защищают системы от сильных загрязнений и полностью исключают возможность оступиться проходящему человеку. Элементы из чугуна отличаются надежностью и продолжительной эксплуатации, но требует регулярного покрытия краской, примерно один раз в два-три года. Решетки из стали менее практичные, так как от контакта с влагой быстро покрываются пятнами ржавчины. В идеале решетка должна быть выполнена из алюминия. Подобные изделия имеют продолжительный срок службы и привлекательный внешний вид, однако стоит учитывать их высокую стоимость.

Отверстия в решетке должны быть не слишком большими, чтобы задерживать крупный мусор, и не слишком маленькими, чтобы пропускать большое количество воды.

Нормы и правила по уходу за стоками и канализацией

Главной целью профилактических работ по уходу за канализацией считается обеспечение безопасной и бесперебойной работы. Выход канализации из строя грозит проблемами не только для одной отдельной квартиры, а для всего дома в целом.

Для этого разработаны специальные нормы и правила, которые рекомендуется соблюдать в обязательном порядке:

• при установке новых труб требуется соблюдать определенный диаметр отверстия. Слишком узкие трубы могут не справляться с постоянно поступающим мусором, быстро выходя из строя;
• канализационная труба должна укладываться под определенным углом, который обеспечивает естественный слив нечистот, не давая им застаиваться в одной точке;
• бытовая техника, подключенная к общедомовой канализационной системе, должна использоваться по назначению.

Несоблюдение данного условия грозит серьезными засорами;

• все профилактические работы, направленные на очистку основных узлов канализационной системы, должны выполняться в срок и в полном объеме;
• сливные отверстия, расположенные в кухонных раковинах, ванных или душевых кабинах, оборудуются защитными сетками, предотвращающими попадание в трубу мусора;
• строго запрещено заниматься самостоятельной перепланировкой и перемещением канализационных труб. В случае возникновения необходимости в перепланировке обратитесь в жилищную организацию за разрешением.

Старайтесь тщательно осматривать ведра для мытья полов, когда сливаете их в унитаз. Многие владельцы забывают извлекать из них половую тряпку, которая забивает трубу. Избежать возникновения такого засора проще простого, достаточно проявить немного внимательности, а вот избавиться от него в разы сложнее.

Правила установки водостока

Водосточную систему устанавливают так, чтобы вне зависимости от температурных условий было обеспечено эффективное отведение воды с крыши. Не нужно располагать водоприемники близко к наружным стенам. Во время морозов они будут промерзать. Лучше помещать их продольно кровле.

При сооружении водостока необходимо придерживаться таких советов:

• Поверхность кровли следует разделить на несколько зон.
• Примерно 150 кв. м крыши будет приходиться на один стояк.
• К водостоку следует оборудовать небольшой уклон – 2%.
• Чтобы внутренний водосток был установлен правильно, следует провести коллектор. Его следует соединить с общей канализационной системой.
• При монтаже водосточной системы используются трубы диаметром от 10 до 18 см. Они должны быть длиной от 70 до 138 см.
• Выяснить, каким будет поперечное сечение трубы, необходимо с учетом такого расчета – на 1,5 кв. см выводится вода с одного квадратного метра площади.
• Выведение влаги осуществляется во внешнюю часть ливневки.
• По площади участок крыши, для которого предназначается одна воронка, не следует делать большой 0,75 кв. м. на 1 кв. см сечения трубы водоотвода.
• Каждый участок стояка следует разместить в местах, где присутствует отопление.

Важно! Все соединения элементов водопровода должны быть тщательно загерметизированы. Кроме того, важно сделать настил кровли водоизолирующим.

Нужно заранее продумать, как будет выполняться прочистка водоотводной системы

Нужно заранее продумать, как будет выполняться прочистка водоотводной системы.

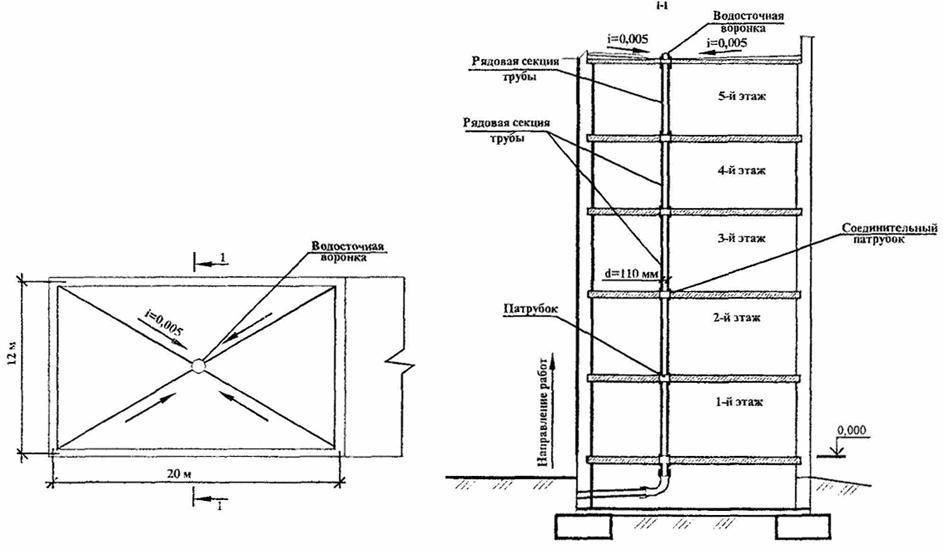

Схема кровельной части ливневки

После завершения всех подготовительных работ, когда схема ливневых канализаций подготовлена, можно начинать саму установку канализационной системы. Магистрали, которые планируется использовать для отвода дождевых вод с крыши должны устанавливаться под наклоном в 2% по отношению к длине конструкции. Далее мы приведем пошаговую инструкцию монтажа.

Монтаж кровельной части

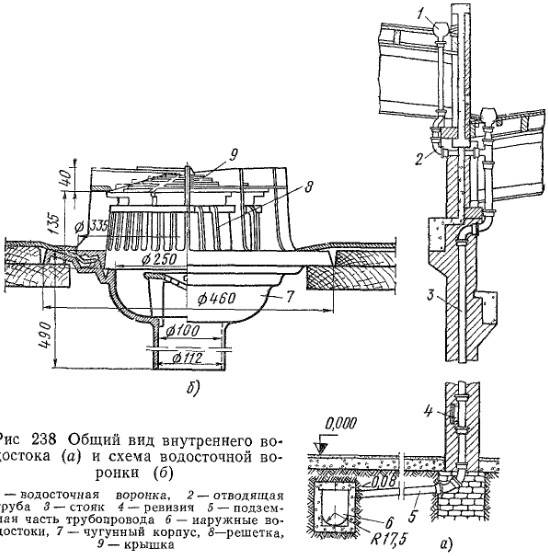

Начинать необходимо с установки приемников дождевой воды. Для них необходимо рассверлить отверстия, после чего монтировать в них устройства и закрепить мастикой. После этого нужно будет обработать все получившиеся стыки герметиком на силиконовой основе.

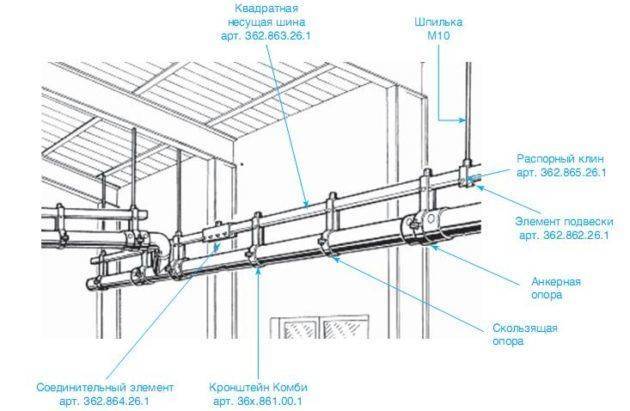

Затем нужно заняться подвешиванием труб, в случае монтажа точечной канализационной системы или лотками, если мы говорим о линейном типе.

После этого необходимо установить трубы для отвода воды или стояки, в зависимости от того, какая канализационная система была выбрана.

Последним шагом станет обустройство закрытого отвода дождевой воды в специальный коллектор. Некоторые типы ливневой канализации требуют обустройства открытого отвода воды.

Работы по установке должны проводиться с использованием хомутов, которые закрепляются на стеновых конструкциях или перегородках. Разметку необходимо проводить заранее с учетом угла наклона.
