Внутренний водосток плоской кровли – что это такое: организованный

Водосточные системы зданий

Водостоки предназначены для отвода дождевых и талых вод с крыш зданий. Необходимость организации водостоков определяется тем, что замачивание ограждающих конструкций зданий отрицательно влияет на их теплотехнические и прочностные характеристики.

Различают наружные и внутренние организованные водостоки.

Наружные водостоки состоят из приемных воронок и вертикальных водостоков, расположенных снаружи здания. К недостаткам наружных водостоков относятся возможность образования наледей в приемных воронках и стояках при чередовании в холодный период года промежутков с положительными и отрицательными температурами наружного воздуха, затрудненность отвода вод с плоских крыш при большой ширине зданий, подверженность коррозии элементов водостоков. Серьезным недостатком наружных водостоков является то, что сточные воды с кровли отводятся на территорию, прилегающую к зданию. Это может вызывать насыщение влагой грунта около фундамента и замачивание основания здания, что особенно опасно при просадочных грунтах. Устранить данное явление возможно путем отвода атмосферных вод по лоткам, однако это не всегда возможно.

Внутренние водостоки включают восточные воронки, заделываемые в конструкцию крыши, стояки, расположенные внутри здания, и выпуски, по которым атмосферные воды отводятся из здания. Размещение стояков в отапливаемых помещениях предотвращает замерзание атмосферных вод и значительно повышает надежность работы внутренних водостоков по сравнению с наружными.

Схема устройства внутренних водостоков приведена на рис. 4.11.1.

Рис. 4.11.1. Схема внутренних водостоков здания.

1 – водосточная воронка; 2 – стояк; 3 – упор; 4 – выпуск; 5 – колодец на наружной водосточной или общесплавной сети.

Атмосферные воды с кровли здания поступают в водосточную воронку 1, затем в стояк 2, выводятся из здания по выпуску 4 и поступают в колодец дождевой или общесплавной системы водоотведения города.

При отсутствии в районе застройки сети дождевой канализации выпуск дождевых вод из внутренних водостоков выполняют открыто на отмостку, рис. 4.11.2, или в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Рис. 4.11.2. Схема выпуска дождевых вод на отмостку здания.

1 – водосточный стояк; 2 – ревизия; 3 – бетонный упор; 4 — тепловая изоляция; 5 – выпуск; 6 – отмостка.

Количество водосточных воронок, размещаемых на кровле здания определяется расчетом и учетом рельефа кровли, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

Водосточная воронка для неэксплуатируемой кровли показана на рис. 4.11.3, для эксплуатируемой – на рис. 4.11.4.

Рис. 4.11.3. Разрез водосточной воронки для неэксплуатируемой кровли.

1 – колпак; 2 – гайка для крепления воронки; 3 – прижимное кольцо;

4 – хомут; 5 – сливной патрубок.

Рис. 4.11.4. Разрез водосточной воронки для эксплуатируемой кровли.

1 – приемная решетка; 2 – гайка; 3 – прижимное кольцо; 4 – хомут;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Устройство

Стандартно любые системы состоят из следующих элементов:

1. Приемные воронки;
2. Желоба;
3. Колени;
4. Поворотные элементы.

Каждый из них выполняет определенную функцию. Воронки необходимы для приема воды и отвода её в желоба. Они, в свою очередь, направляют талую жидкость по трубам, отводя её в канализационные дрены. Колени, тройники и поворотники нужны для удобного и практичного разветвления водостоков по фасаду дома и кровле.

Также к деталям, из которых устроен водосток относятся крепления – хомуты и кронштейны. Они выполняют функцию держателей. Подбираются по форме желобов. Они бывают:

1. Круглые;
2. Квадратные;
3. Прямоугольные;
4. Рельефные.

В некоторых случаях производитель позволяет использовать собственные, не стандартные размеры при проектировании устройства водостока. Но в таком случае будет сложнее подобрать крепления и крюки.

Видео:как устроен водосток

https://youtube.com/watch?v=2BcKPu7SpdQ

Системы внутреннего холодного и горячего водоснабжения

20. Внутренние водостоки

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.

Диаметр водосточного стояка, мм

20.6. Минимальные уклоны отводных трубопроводов следует принимать: для подвесных трубопроводов 0,005, для подпольных — в соответствии с требованиями разд. 18.

20.7. Для прочистки сети внутренних водостоков следует предусматривать установку ревизий, прочисток и смотровых колодцев с учетом требований разд. 17. На стояках ревизии необходимо устанавливать в нижнем этаже зданий, а при наличии отступов — над ними.

Примечание. При длине подвесных горизонтальных линий до 24 м прочистку в начале участка допускается не предусматривать.

20.8. Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационных раструбов с эластичной заделкой.

20.9. Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам:

для кровель с уклоном до 1,5% включительно

для кровель с уклоном свыше 1,5%

В формулах (34) и (35):

F — водосборная площадь, кв.м;

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной 1 году (принимаемая согласно СНиП 2.04.03-85);

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин при периоде однократного превышения расчетной интенсивности, равной 1 году, определяемая по формуле

здесь n — параметр, принимаемый согласно СНиП 2.04.03-85.

20.10. Расчетный расход дождевых вод, приходящийся на водосточный стояк, не должен превышать величин, приведенных в табл. 10, а на водосточную воронку определяется по паспортным данным принятого типа воронки.

20.11. При определении расчетной водосборной площади следует дополнительно учитывать 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

20.12. Водосточные стояки, а также все отводные трубопроводы, в том числе прокладываемые ниже пола первого этажа, следует рассчитывать на давление, выдерживающее гидростатический напор при засорах и переполнениях.

20.13. Для внутренних водостоков надлежит применять пластмассовые, асбестоцементные и чугунные трубы с учетом требований пп. 17.7, 17.9.

На горизонтальных подвесных линиях при наличии вибрационных нагрузок допускается применять стальные трубы.

Достоинства и недостатки внутреннего водоотвода

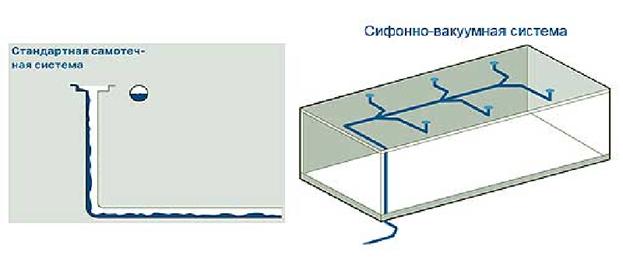

Отдавая предпочтение внутреннему водостоку, следует знать, что выделяют две различные системы устройства такой инженерной конструкции:

• самотечная (гравитационная), когда вода из воронки непосредственно попадает в вертикально расположенный водосток;
• сифонно-вакуумная (гравитационно-вакуумная), кода вода из воронки попадает в горизонтально расположенную трубу, после чего в вертикальный водосток.

Каждая из этих систем имеет свои достоинства и недостатки. Так, самотечная система имеет следующий недостаток:

сравнительно низкая пропускная способность. Вода в воронки попадает с большим количеством воздуха, который снижает пропускную способность системы. При значительных объемах годовых осадков на стадии проектирования должно быть предусмотрено большее количество водостоков и соответствующий (больший) их диаметр.

Сифонно-вакуумная система водостока лишена вышеприведенного недостатка, поскольку вода попадает в горизонтально расположенные трубы через специальные воронки под разряжением. Далее, расположенный вертикальный сток заполняется водой полностью. Под воздействием разряжения, вода выводится за пределы здания в канализационный коллектор. Такая система характеризуется высокой пропускной способностью. Помимо этого, сифонно-гравитационная система обладает дополнительными преимуществами:

• возможность организовать водосбор не только с плоских крыш, но и с кровель, находящихся под различными углами наклона;
• при монтаже используют трубы меньшего диаметра;
• большая пропускная способность позволяет устанавливать меньшее количество водосточных каналов, снижая расходы на коммуникацию в целом;
• высокая скорость течения стоков препятствует засорению системы.

• отсутствие элементов водостока на фасадах здания;
• сохранение эффективной работы в зимний период;
• сбор водостоков непосредственно в сливную систему.

К недостаткам внутренней системы водостока следует отнести сложность монтажа и обслуживания, очистки.

Расчет труб, количества желобов и крепежей

Перед тем, как приступать к устройству наружной конструкции водоотведения, необходимо обследовать дом на наличие особенностей в его архитектуре. Нельзя, чтобы водосточная система нарушала внешний облик домовладения. Если она не будет вписываться в фасад строения, ее лучше расположить с тыльной стороны. С этой целью задействуют специальные аксессуары, имеющиеся в продаже.

Начинать расчет системы водоотведения нужно с определения площади кровельной поверхности, с которой будут удаляться осадки. Для этого используют несложные геометрические формулы. Принято считать, что 100-миллиметровая водосточная труба способна справиться с отводом жидкости с площади крыши, равной до 220 м?.

Величину сечения желобов определяют с учетом угла ската. Чем наклон круче, тем выше должен быть бортик у желоба. Это объясняется увеличением площади, с которой собираются осадки.

Для определения числа крюков для крепления пользуются формулой:

N=(L – 0,3):(0,6 +1), при этом:

N – искомая величина;

Количество водосточных труб узнают с помощью формулы:

N труб = (0,2xН карниза–Н изгиба+Lвставки): Lтрубы, где:

Н карниза – расстояние между ним и землей;

Н изгиба – высота изгиба трубы;

L вставки – длина вставки воронки;

L трубы – протяженность трубы (как правило, 3 или 4 метра).

Чтобы закрепить каждый отрезок водосточных труб, используют минимум 2 хомута.

Расчет комплектующих

Исходя из размеров и формы кровли, можно самостоятельно подсчитать: сколько понадобится труб, желобов, кронштейнов и других частей системы водоотвода.

Исходя из размеров крыши, выбираем диаметр желобов:

• Если площадь крыши менее 50 м 2 , используются желоба 100 мм шириной и трубы 75 мм диаметром.
• До 100 м 2 применяются желоба 125 мм и трубы 87 мм.
• Более 100 м 2 – желоба 150 мм и трубы 100 мм (допускается использование желобов 190 мм и труб 120 мм).

В случае сложной конструкции кровли желоба и трубы определяются по наибольшему размеру проекции части крыши.

Площадь крыши, состоящей из частей, составляет 160 м 2 . Учитывая, что одной трубы водостока достаточно для обслуживания 100 м 2 кровли в проекции, для крыши из примера понадобится 2 водосточные трубы с расположением по углам дома. Число воронок соответствует числу труб, т.е. — 2 штуки.

Количество вертикальных труб определяется в зависимости от расстояния от карниза до отмостки. От этого расстояния отнимают 30 см – высота сливного колена над уровнем земли.

Например, высота до карниза равна 7,5 м. Тогда 7,5 м -0,3 м = 7,2 м.

На каждую из сторон нам понадобится по 3 трубы по 3 м, значит, на обе стороны 6 труб.

Количество хомутов будет равно 5 для каждой стороны (между коленом и трубой, между трубой и отливом, и между трубами) и, соответственно, 10 шт на всю крышу.

Расчет количества желобов

Наиболее часто используемый размер желоба – 3 метра. Длина карниза А и карниза В составляет 10,3 м. Значит нам необходимо:

• На карниз А – 4 желоба (3м + 3м + 3м + 1,3м). При этом у нас останется еще 1,7 м неиспользуемого желоба.
• На карниз В – 3 желоба и остаток (1,7 м) от карниза А.
• На карнизы C и D мы используем по 2 желоба на каждый, то есть 4 шт на обе стороны.
• Итого, 11 желобов по 3 м на всю крышу.

Количество углов желоба соответствует количеству углов кровли, в нашем примере их 4.

Расчет количества кронштейнов и замков желобов

Кронштейны устанавливают из расчет 1 шт примерно на 50-60 см. Мы принимаем 50 см и проводим вычисления.

Просуммировав цифры в последней колонке, узнаем, что того, чтобы осуществить крепление водостоков, нам понадобится 58 кронштейнов.

Количество замков между желобами равно количеству стыков. В нашем случае – это 16 шт.

Количество отливов (отметов) равняется количеству воронок. Колен при этом необходимо в 2 раза больше на каждую воронку. Тогда на 2 воронки нужно:

• 4 колена;
• 2 отлива.

Если фасад не ровный, а имеет выступы, необходимо приобрести колена для его обхода. Определить их количество поможет рисунок ниже.

Список необходимых элементов

Всего для данной водосточной системы потребуется:

• Желоб (3 м) – 8 шт.
• Желоб (2,5 м) – 2 шт.
• Желоб (1,3 м) – 2 шт.
• Замок желоба – 16 шт.
• Угол желоба – 4 шт.
• Кронштейн – 58 шт.
• Колено – 4 шт.
• Колено сливное (отмет) – 2 шт.
• Труба (3м) – 6 шт.
• Воронка – 2 шт.
• Хомут (со штырем) – 10 шт.

Совет от профессионала:

Как установить слив

Любое устройство водостока со скатных крыш начинается с разработки проекта, на основе которого будет составлена смета и план работ. В проекте нужно рассчитать диаметр и сечение труб, их расположение, количество приемных воронок и водоотводящих направляющих. Эти расчеты значительно отличаются у внутренних и наружных систем. При работе с наружным водостоком нужно учитывать угол кровли и площадь крыши. Специалисты рекомендуют устанавливать по воронке и отводной трубе на каждом углу. Но, внутренний водосток не зависит от угла крыши, поэтому водоприёмные воронки располагаются по всей плоскости кровли, на расстоянии 20–30 сантиметров друг от друга.

Фото — схема

Для устройства наружного водостока Вам понадобится:

1. Система отвода воды;
2. Крепежные элементы (кронштейны, крюки, прокладки и прочие);
3. Шурупуверт, перфоратор, молоток, пила по металлу или пластику в зависимости от материала;
4. Инструкция по установке. У каждого производителя она отличается, поэтому нужно строго следовать рекомендациям фирмы.

Первым делом измеряются углы здания. От самого высокого из них нужно начинать установку желоба. На карнизный свес при помощи перфоратора и шуруповерта монтируете кронштейн. Следующее крепление выполняется на расстоянии до 60 см. Учитывайте угол наклона водостока, он должен составлять на каждый погонный метр до 5 мм.

Фото — кронштейны

Если устройство наружных водостоков производится на кровлю из сендвич панелей, то нужно использовать меньшее расстояние между кронштейнами, где-то 40 см. Также желательно работать с удлиненными крепежами.

Системы можно собирать на земле или сразу на кровле, первый вариант более удобен. Многие компании сразу изготавливают элементы со скрытыми замками, поэтому для их соединения Вам не потребуется никаких дополнительных креплений. Единственное, нужно каждый шов тщательно промазывать герметиком. После этого поднимаете трубу и устанавливаете на крюк. В местах, соответствующих участкам по проекту, делаются отверстия для водоприемных воронок, и уже от них выводится сливная труба к дренажу или во двор.

Цена на устройство внутреннего водостока зачастую значительно выше, чем на монтаж наружного. Из-за того, что он может устанавливаться только до момента завершения строительных работ, процесс значительно усложняется. Как установить внутренний водосток на даче или дома:

1. Рассчитывается количество водоприёмных воронок. Их устанавливают с учетом площади крыши и угла её наклона. Первыми монтируются приемники в самых низких точках, и от них нужно постепенно подниматься на более высокий участок;

2. Внутренняя воронка имеет довольно сложное устройство, но зато она сразу выполняет роль фильтра и отводящей трубы. Каждый из монтированных приёмников соединяется с основной системой стока. Эта труба должна иметь большой диаметр, чтобы не заиливаться при интенсивной работе;

3. После этого сток выводится в канализацию или дренажную систему.

Расчёт количества воронок наружного водостока, диаметра трубы

Есть двускатная кровля, длина ската 24 м, расстояние от карниза до конька 10.5 м. Требуется рассчитать количество воронок и диаметр водосточных труб для каждого ската. Есть противоречивые данные по количеству воронок и диаметру вод. труб:1- СП 17 Кровли 9.7 «При наружном организованном отводе воды с кровли расстояние между водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточных труб должна приниматься из расчета 1,5 см2 на 1 м2 площади кровли». Расчёт: Для двускатной кровли с площадью одного ската 24*10,5=252 м2 При трубе диаметром 10 см- площадь попер. сечения трубы: S=Пи*R(в квадрате)= 3,14*25=78,5 см2 Треб. площадь сечения водосточных труб: 1.5*252=378 см2 Количество труб диаметром 10 см: 378/78,5=4,81. Т.е. 5 труб2.- Абсолютное большинство источников в интернете говорят о меньшем количестве труб: либо о 100 м2 на 1 трубу. Выходит 252/100=2.52=3 трубы Либо предоставляют таблицы, по которым вообще 2 трубы диаметром 10 см. В технической документации фирмы Grand Line (они ссылаются на рассчёт по DIN EN 612-2005) система Grand Line 150мм-диам. воронки/100мм-диам. трубы – рассчитана на 178 м2Т.е. для 250 м2 хватит 2 трубы Где истина? в СП или в подавляющем количестве сайтов интернета? Сколько принять водостоков?

Последний раз редактировалось МаксКад, 08.02.2017 в 21:34.

Где истина? в СП или в подавляющем количестве сайтов интернета? Сколько принять водостоков?

Считаю, что истина в СП, но не только в одном СП 17.13330.2011, но и в СП 30.13330.2012 и СП 32.13330.2012: 9.2. Число воронок в зависимости от ее пропускной способности, площади кровли и района строительства определяют по СП 30.13330 и СП 32.13330. Считаю, что количество воронок хоть внутренного, хоть наружного водостока, и диаметр трубы (стояка) в первую очередь зависит от расчетного расхода дождевых (л/с), а не просто от площади кровли. В СП 17 для наружного водостока дан слишком приблизительный метод расчёта, не учитывающий интенсивность дождя для конкретного района строительства. (п. 8.6.9 СП 30.13330.2012).

DIN EN 612-2005 хорошо, но «что немцу хорошо, то русскому — смерть» (с) Производители водостоков имеют право ссылаться на что угодно, особенно если гарантию покупателю предоставят, что переливов во время дождя не будет. А проектировщик должен принятые им решения сам обосновывать, ссылаясь на действующие в стране нормы.

__________________Архитектура — это диагноз.

Тонкости проектирования и монтажа водостока на скатных кровлях

Систему водоотвода необходимо сначала спроектировать, проделав необходимые расчеты и определив расположение и длину желобов и труб, их ширину и глубину. Обычно количество и ширина желоба зависит от периметра крыши и площади ее скатов.

В любом случае, старайтесь максимально придерживаться рекомендаций производителя системы, которую вы приобрели. Но иногда приходится устанавливать довольно сложную водосточную систему, и без дополнительных расчетов не обойтись.

Устройство водоотвода односкатных крыш

Поэтому, если все же вы захотите соорудить нечто подобное для красивого эффекта или простоты системы, тогда запомните два простых правила:

Поверьте, воплотить эту затею в жизнь не составит труда! Вот два самых простых примеров ее реализации:

Устройство водостока на двускатной крыше

У стандартной двускатной крыши водосточные трубы должны быть размещены по всем внешним и внутренним углам. Там они почти незаметны, и по сути, это их естественное расположение. С технической точки зрения это также правильно.

Что же касается расположения желобов, здесь уже много зависит от самой крыши:

Рассчитать необходимое количество вертикальных элементов и их расположение для таких крыш вам помогут наши таблицы:

Избыток элементов

Также существенный недостаток такого устройства водосточной системы – эстетический, так как большое количество труб уже будут выделяться на фоне стен.

Цветовые решения

• так, чтобы сами трубы и желоба были малозаметными на фасаде;
• так, чтобы их цвет, наоборот, контрастировал с цветом фасада или оконных рам;
• так, чтобы водосточная система была самостоятельным и заметным архитектурным штрихом.

Но куда лучше разумно минимизировать их количество, не потеряв при этом в качестве. И здесь уже лучше доверить дело профессионалу, который правильно рассчитает всю систему.

Особенности конструкции

Плоская крыша с внутренним водостоком должна быть условно поделена на сектора. Так, один водосток должен обслуживать площадь 150-200 м2. При монтаже кровли к водоприемникам должен быть сделан уклон 1-2 см/м. Этот необходимый уклон делается с помощью слоя бетонной смеси, которую заливают поверх плиты перекрытия верхнего этажа. На застывшую под необходимым уклоном бетонную смесь, следует устелить два слоя гидроизоляционного материала. На гидроизоляционный материал укладывают теплоизоляцию – экструдированный пенополистирол толщиной свыше 15 см. Верхний слой кровли может быть выполнен из наплавляемого гидроизоляционного материала с гравийной посыпкой, бетонных или террациевых плит. Видеть подробную схему расположения слоев материала при монтаже плоской кровли можно ниже на фото.

Внутренний водосток представляет собой достаточно сложную инженерную систему, которая состоит из трех основных элементов:

• воронка, расположенная на крыше и желоб для передачи стоков в водосточную магистраль;
• стояк, по которому вода с крыши стекает в водосборный коллектор;
• непосредственно сам коллектор, расположенный под землей и система труб, выводящих стоки в центральную (ливневую) канализацию.

В строительных нормативах рекомендовано для создания внутреннего водостока использовать трубы диаметром 100, 140 либо 180 см. Выбор того или иного размера должен осуществляться из расчета 1-1,5 см2 площади в поперечном разрезе трубы на 1 м2 площади кровли, которую будет обслуживать водосток. При этом длина звеньев трубы может быть равна 700 или 1380 см.

На стадии проектирования внутреннего водостока необходимо предусмотреть размещение его элементов, по всей высоте в пределах отапливаемой зоны. Это позволит системе бесперебойно, эффективно работать в зимний период. Стоит заметить, что рационально размещать водосток в наружных стенах, что позволяет сократить расходы на сложную систему канализационных труб под домом и упростит монтаж.

Важно! В регионах, для которых характерна суровая зима с очень низкими температурами и сильными снежными заносами, рекомендовано предусмотреть частичный либо полный обогрев  плоской кровли.

Типы водоотвода

Существует два вида стоков, отводящих талую и дождевую воду, которые устанавливаются как на мягкой кровле, так и на стандартной твердой:

1. Внутренний;
2. Наружный.

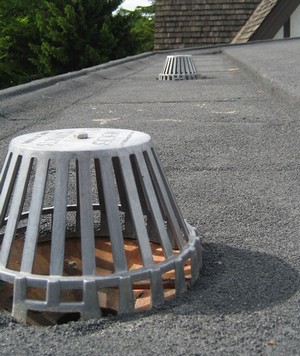

Внутренний водосток – это устройство сточной системы, при котором все рабочие элементы располагаются внутри стены здания, он используется на плоской кровле. Главным отличием от наружного является то, что с фасада не водосток не видно – это улучшает экстерьер. Воронки располагаются по всей площади крыши, но отводят воду в определенные желоба. Из сточных труб отходы поступают в дренаж либо в определенное место во дворе.

Фото — внутреннее устройство

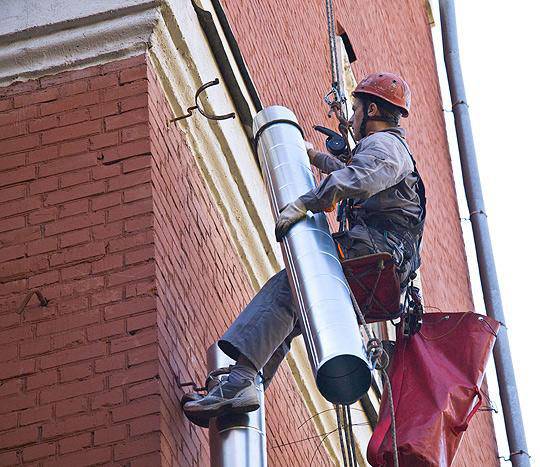

Наружная система является более популярной, она, соответственно, устанавливается на фасад здания. Главное удобство такой технологии заключается в том, что наружный водоотвод можно монтировать после окончания строительства дома, в то время, как внутренний требует установки до отделочных работ. Водоприемные воронки располагаются по углам дома, их можно вывести каждую отдельно в дренаж или соединить трубами и обеспечить сток только в одном отводе.

Фото — наружное устройство

Также водостоки можно классифицировать по материалу, из которого они выполнены. Сейчас наиболее популярные сплавы алюминия, оцинкованной стали и производные ПВХ, но ранее стоки обустраивались даже из древесины и натурального камня. В большинстве современных многоэтажных построек внутренний водосток выполнен из цемента, и является частью дома. Это значительно облегчает его работы, но усложняет периодический ремонт.

Зачем нужно выполнять устройство водостоков:

Это важно для фундамента дома. У зданий, где сточная вода попадает непосредственно в землю, со временем начинает расшатываться фундамент

В особенности это проявляется весной. При такой эксплуатации постройка прослужит не более 20 лет до ближайшего капитального ремонта;
Можно экономить на поливе растений. Если водосливные трубы соединить с дренажной системой, то талая вода с крыши будет направлена либо в септик, либо на определённые участки двора, которые страдают от недостатка влаги;
Для повышения срока эксплуатации крыши. От большого количества влаги очень страдает мягкая кровля (битумная черепица и прочие виды), которой часто устилают поверхности плоских строений. При избытке воды она начинает разрушаться и пропускать влагу внутрь здания.

В зависимости от потребностей или личных предпочтений можно выбрать сечение трубы. Стоки бывают прямоугольные, квадратные круглые. Если конструкция производится в домашних условиях, то для гибки металлических материалов используется специальное багетное устройство.

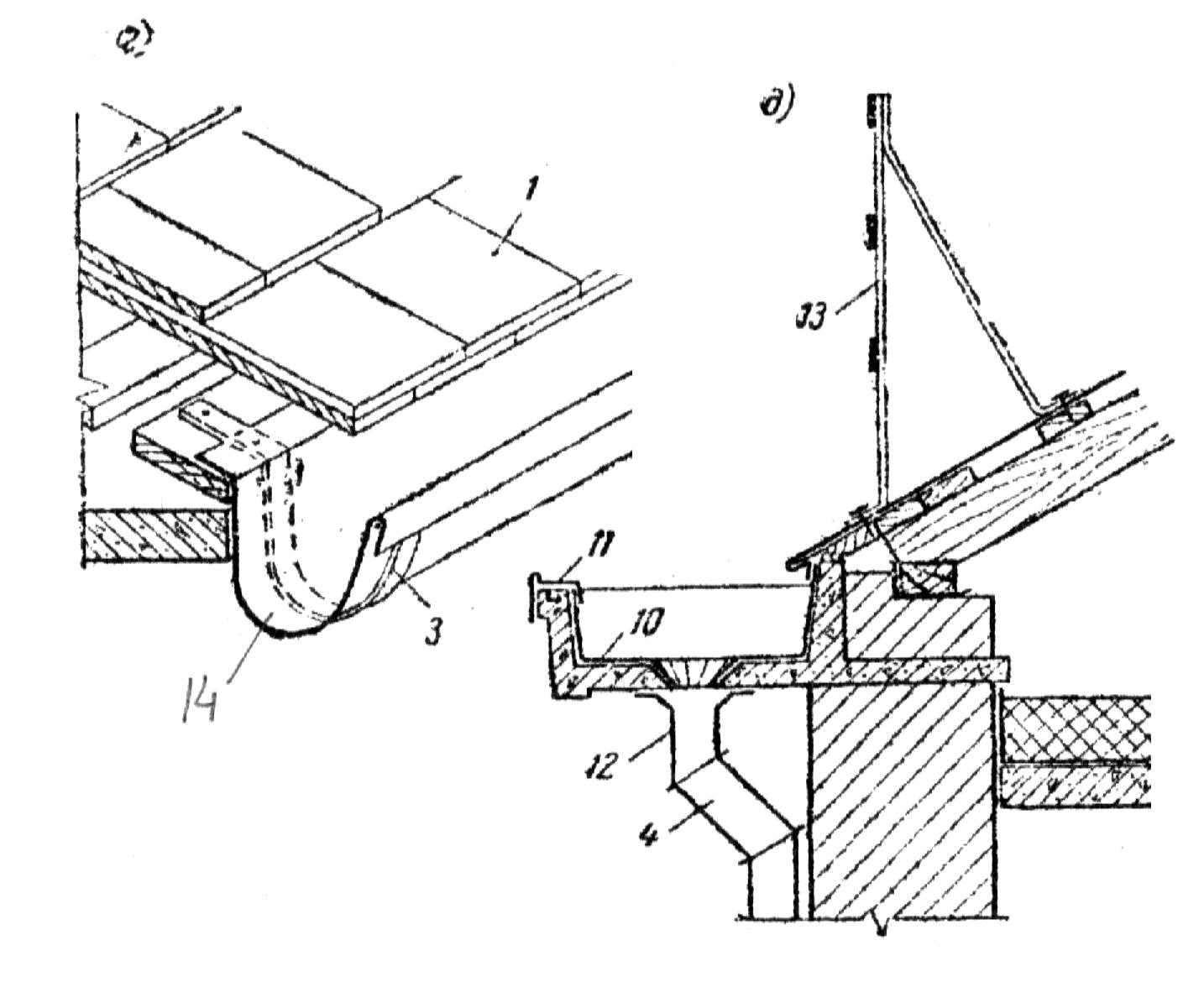

Типы водостоков

Существует два основных вида сточных проектов — это внутренние и наружные водостоки. Как становится понятно из названия, разница между ними заключается в принципе установки. Наружная система монтируется непосредственно на стены дома, она простая в обслуживании и монтаже. Внутренние устанавливаются в боковые грани здания, часто они декорируются сендвич-панелями, мягкой битумной черепицей, сайдингом. Скрытые водостоки более предпочтительно использовать в многоэтажных зданиях, производственных помещениях.

Сифонная система внутреннего водостока

Достоинства внутреннего водостока:

1. Не нарушается экстерьер дома. Вы можете оформить водосточную систему максимально незаметно и красиво;
2. Эффективный вывод воды, эффективность гораздо выше, нежели у наружных системах;
3. Вывод воды можно осуществляться прямо в дренажную систему, не устанавливая внешних канализационных труб. Это особенно хорошо для производственных зданий, не подтекает фундамент, не собирается вода, нет неприятных запахов.

Но вместе с этим у таких сливов достаточно недостатков:

1. Сложность установки. Достаточно проблематично перейти с наружного водостока на внутренний, понадобится разбирать определенный участок крыши, кроме того, установка требует некоторых навыков;
2. Неудобства при чистке. Если наружный отвод просто прочищают специальной щеткой, то данную конструкцию перед очисткой нужно демонтировать, снимать верхние перекрытия и т.д.

Преимущества и особенности плоской крыши

Многие современные застройщики частного сектора отдают предпочтение плоским крышам. Это связано с тем, что они позволяют возвести оригинальное строение, с архитектурной точки зрения, при этом создать полноценный жилой верхний этаж, без устройства чердачного пространства. Плоская крыша характеризуется доступной стоимостью на фоне отличных потребительских качеств.

В западных странах плоские крыши являются приоритетным вариантом. Прежде всего, это связано с малым годовым количеством снежных осадков. В России технология давно используется в строительстве многоэтажных домов. В частной застройке сооружение плоской кровли стало возможно с появлением новейших прочных материалов, которые способны воспринимать существенные нагрузки.

Достоинствами плоской кровли являются:

• меньшая площадь покрытия требует меньшего количества строительных материалов и позволяет экономить на монтаже;
•  устройство крыши несложное и позволяет осуществить работы самостоятельно, не привлекая строительные бригады;
• выполнять работы на плоской поверхности гораздо проще, нежели на скатной;
• строительство плоской крыши выполняется в короткие сроки;
• горизонтальная поверхность обеспечивает удобство обслуживания крыши.

Приведенные достоинства для многих застройщиков являются основанием для выбора плоской кровли. При этом горизонтальная поверхность крыши позволяет оборудовать при желании дополнительную зону отдыха. Так, существуют примеры, когда на крыше располагается зеленая зона с многочисленными клумбами и садовой мебелью или площадка с тренажерами на свежем воздухе под открытым небом.

Плоская крыша обязательно должна быть оборудована водостоком, который может быть внутренним либо внешним. Внутренний водосток представлен более сложной конструкцией, но при этом сохраняет идеальным внешний вид фасадов здания. Внутренний водосток имеет ряд достоинств и недостатков, о которых должен знать каждый застройщик, отдающий предпочтение плоской крыше.
