Утепление пола в каркасном доме на сваях
Свайный фундамент – это надежная основа для будущего каркасного дома, но при утеплении пола нужно учитывать определенные правила, чтобы избежать сквозняков под полом и сырости.
Технология обустройства фундамента на сваях применяется в основном в болотистой местности, где требуется особая внимательность к материалам, применяемым для получения прочности, стойкости к движениям пласта грунта. Поэтому теплоизоляция создается вместе с черновым полом, так как слоистая конструкция защищает жилье от проникновения влаги со стороны фундамента.
При свайном фундаменте пол первого этажа оказывается особенно не защищенным от холода и ветра. Остается свободное пространство между замлей и перекрытием первого этажа. Утепление пола в этом случае нужно выполнять особенно тщательно. При правильном расчете толщины утеплителя и точном выполнении всех монтажных работ по утеплению пола и цоколя, описанных в этой статье, можно получить теплый уютный дом даже находящийся в зоне очень низких температур.
Рассмотрим в качестве утеплителя керамзит, как наиболее дешевый и экологически чистый материал.
Все деревянные элементы следует обработать антисептиком для предотвращения появления гнили.
Утепление пола
Порядок работ следующий:
- Уложите на ростверк свайного фундамента лаги.
- Прикрепите к лагам черепные бруски 50*50 мм для опоры досок чернового пола.
- Уложите на черепные бруски доски или куски фанеры для создания чернового пола.
- Постелите гидроизоляцию. Ленты гидроизоляции должны находить друг на друга на 10 см, швы проклейте скотчем. По периметру пола проклейте гидроизоляцию краевой лентой.
- Засыпьте необходимый слой керамзита фракцией 10–40 мм. Верхний слой керамзита не должен доходить до верха лаг на 10 см.
- По верху керамзита залейте цементную стяжку или уложите пленку пароизоляции с нахлестом в 10 см и с проклейкой швов скотчем.
- Выполните финишное покрытие.
Утепление цоколя
В доме на сваях большое значение имеет утепление цоколя. Если холод и ветер не будут проникать под свободное пространство под домом между сваями, то внутри дома гораздо лучше будет сохраняться тепло.
Утепление цоколя устраиваем таким же образом, как и утепление стены. Только утеплитель располагаем не только вертикально, но и заводим под отмостку.
Такое утепление пола и каркасного строения на сваях обойдется недорого и надежно защитит помещение от морозов.
- Под отмосткой выполните уплотнение грунта и устройте песчаную подушку толщиной 10 см.
- Для цоколя сделайте каркас шириной минимум 15 см и зашейте его досками или фанерными щитами с внутренней стороны.
- Проложите пароизоляцию с отмостки до верха цоколя с проклейкой швов скотчем. Закрепите ее на досках степлером.
- Насыпьте керамзит на отмостку по маячкам с небольшим уклоном от дома слоем 10–15 см.
- Сделайте цементную стяжку по керамзиту, по всей отмостке.
- После того, как цементная стяжка застынет, продолжайте работу по утеплению цоколя. Закройте внешнюю часть цоколя досками или любой другой отделкой на небольшую высоту (около 50 см).
- Проложите гидроизоляцию внутри образовавшегося колодца с запасом по высоте до верха цоколя и ширины цоколя, прикрепив ее изнутри к внешней стенке.
- Засыпьте в колодец керамзит.
- Зашейте цоколь до верха досками.
- Засыпьте до верха цоколя керамзит.
- Заверните край гидроизоляции, накрыв керамзит сверху, и зашейте цоколь сверху досками или отделкой.
Утепление цоколя керамзитом завершено.
Схема утепления цоколя каркасного дома на сваях
Подробнее об утеплении пола каркасного дома на сваях смотри в статье «Способы утепления пола в каркасном доме на винтовых сваях: электрический теплый пол, водяной теплый пол и другие».
Выводы
Теплоизоляция каркасного дома – это сложный процесс, требуемый последовательности, внимательности и аккуратности. Применение керамзита позволяет защитить стены и полы здания, создавая комфортное микроклиматическое и санитарно-гигиеническое пространство.
Керамзит остается востребованным материалом, применяемым в качестве утеплителя, поскольку:
- стоит относительно дешево;
- прост в закладке для утепления (в отличие от напыляемых утеплителей);
- экологически чист.
Учитывая эти основные преимущества керамзита, его можно отнести к старым добрым материалам для утепления, вполне доступным и экологичным.
Статья помогла1Не помогла
Утепление деревянного пола
Для утепления понадобится:
- гвоздодер;
- ножовка или электролобзик;
- рулетка;
- маркер или карандаш;
- строительный уровень;
- лопата;
- молоток;
- электродрель;
- саморезы;
- песок;
- гидроизоляционная пленка или обмазочные материалы;
- демпферная лента.
Рассматривается вариант обустройства деревянного пола на бетонном основании.
Шаг 1. Демонтаж покрытия
Демонтаж покрытия
Доски пола снимают и выносят из помещения; лаги внимательно осматривают и проверяют уровнем.
Проверка лаг
Проверка лаг и частичная замена сгнивших

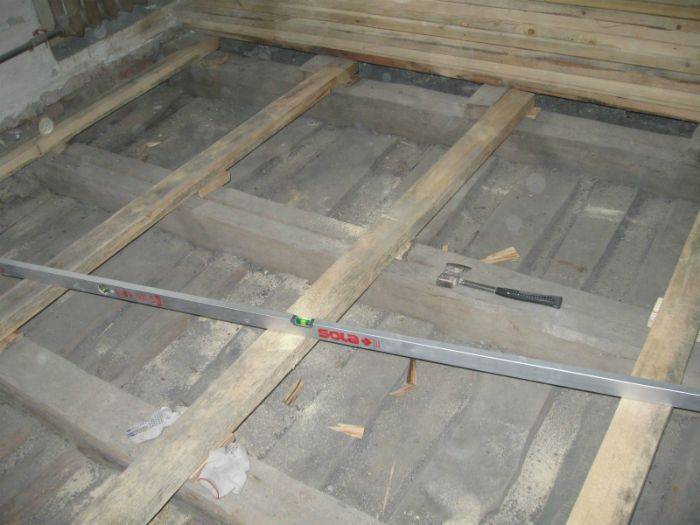

Выставляем новые лаги по уровню
Если брусья в хорошем состоянии, не имеют прогибов и других деформаций, их оставляют на месте. При незначительных повреждениях производят замену отдельных брусьев, а если лаги очень старые, расшатанные и прогнившие, убирают все до бетонной основы.
Если лаги очень старые, расшатанные и прогнившие, убирают все до бетонной основы
Шаг 2. Подготовка поверхности

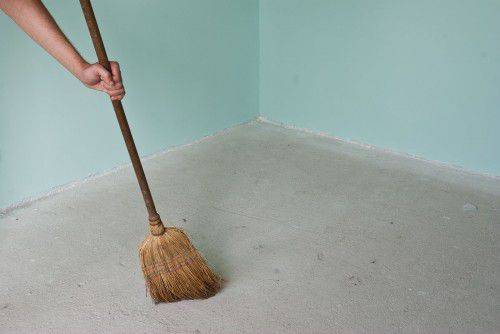

Очистка основания от мусора
Пол очищают от мусора, затирают небольшие трещины, осматривают углы.
Глубокие трещины по углам замазывают раствором или задувают пеной.
Заделка щелей
Также пропенивают стыки по периметру пола и стен. Поверхность засыпают слоем песка, который хорошо утрамбовывают. При использовании обмазочной гидроизоляции, песок не нужен.
Шаг 3. Гидроизоляция
Гидроизоляция
Полиэтилен или специальную мембрану расстилают на полу так, чтобы края материала закрывали стены по периметру на 7-10 см; при этом лаги также оказываются под пленкой. Если не хватает целого полотна, куски пленки настилают внахлест и закрепляют стыки строительным скотчем. На брусьях гидроизоляцию нужно зафиксировать степлером, тщательно распределив пленку в углублениях между лагами.
Гидроизоляционные обмазочные материалы
При использовании обмазочной гидроизоляции, смесь наносят на очищенный от пыли бетон малярной кистью или валиком, захватывая стены на высоту 15-20 см. В этом случае лаги устанавливаются поверх защитного слоя. Для обмазки подходит битумная мастика, жидкая резина, битумно-полимерные смеси и мастики на цементно-полимерной основе. Наносить состав нужно в 2-3 слоя; каждый слой сохнет около 3 часов, поэтому на гидроизоляцию потребуется время. В завершение по периметру стен на высоте чернового пола закрепляется демпферная лента, которая поможет избежать деформации и растрескивания стяжки при перепадах температур.
Демпферная лента
Шаг 4. Установка реек
Итак, если лаги были полностью демонтированы, необходимо установить новые. Для этого берут прочные деревянные рейки или брус, обрезают по размеру пола, грунтуют антисептическим раствором и просушивают. Высота деревянного каркаса для пола должна быть минимум 10 см. Крайние рейки крепят на расстоянии 2-3 см от поверхности стен, между остальными делают промежуток от 0,5 до 1 метра. Каждую рейку нужно выставить по уровню и параллельно другим, чтобы ни одна деталь не выступала из горизонтальной плоскости.
Уголки
Крепление уголков для лаг
Регулируемые полы
К полу рейки прикручивают шурупами с помощью металлических угловых пластин, одна сторона которых прилегает к дереву, вторая — к основанию пола. Крайние крепежи располагают в 2-3 см от торцов реек, все последующие – с шагом 50 см.
Шаг 5. Засыпка керамзита
Засыпка керамзита
Засыпка керамзита
Смешивают крупный и мелкий керамзит, а затем засыпают его между лагами или направляющими рейками. По углам утеплитель тщательно расправляют руками, чтобы не оставалось пустот. Заполнив все пространство, слой керамзита аккуратно утрамбовывают, стараясь не повредить гранулы. Сверху настилают гидроизоляцию, закрепляют ее степлером.
Шаг 6. Монтаж напольного покрытия
Гидроизоляция и укладка досок пола
Гидроизоляция и укладка досок пола
На выступающие из утеплителя брусья набивают черновой пол из фанеры, ДСП или досок, а затем укладывают финишное покрытие. Выступающую по периметру пленку обрезают ножом, стыки закрывают плинтусами.
Укладка линолеума на доски пола
Монтаж пластикового плинтуса
Монтаж пластикового плинтуса
Утепление по грунту
Утепление по грунту
Если под полом вместо бетонного основания находится грунт, технология утепления выполняется несколько иначе:
- грунт выравнивают и трамбуют;
- насыпают слой гравия около 10 см;
- далее засыпают слой песка и хорошо уплотняют;
- следующий слой керамзит, его толщина от 15 до 25 см;
- после выравнивания и уплотнения производят монтаж деревянного пола.
3 О керамзите и его свойствах
Насыпные материалы стали применяться для утепления домов не одно десятилетие назад – куда раньше, чем появился пенопласт и минеральная вата. Конечно, изначально это был не керамзит, а опилки, песок и глина.
Материал этот как и инфракрасный теплый пол под плитку стал широко применяться в качестве изолятора около нескольких десятков лет назад. Популярность он набрал очень быстро, и не утратил ее и по сей день (тогда как популярные некогда пенопласт и минвата постепенно утрачивают спрос, уступая позиции более удобным аналогам).
Сырье быстро вращается в большой раскаленной печи, формируясь в небольшие гранулы с различным диаметром и «запекаясь».
Утепление керамзитом чаще всего применяется для пола, а также для потолка (со стороны чердачного помещения). Реже материал применяется для засыпки в пустоты между перегородками – то есть для утепления стен.
4 О плюсах и минусах материала и технологии
Рассмотрим, за что же так ценится и чем так популярно утепление пола (и других частей дома) именно керамзитом. Список преимуществ материала – следующий:
Насыпанный на пол слой керамзита
- низкая теплопроводность (0.1-0.18 Вт/мК) как у полиэтиленовых труб в системах теплого пола;
- улучшение звукоизоляции помещения;
- легкость (а значит – отсутствие большой нагрузки на перекрытия – что актуально в деревянном доме);
- экологическая чистота (в отличие от большинства современных материалов, для создания керамзита используется природное естественное сырье – глина);
- абсолютная безопасность для человека, как при нормальных условиях, так и при повышенной температуре;
- негорючесть;
- дешевизна;
- долговечность;
- биологическая нейтральность (даже при насыщении влагой материал не способствует появлению плесени);
- отсутствие интереса у насекомых и грызунов (отличный вариант для утепления пола в частном доме!).
Кстати, что касается теплопроводности: если сравнивать слой керамзита толщиной примерно в 10-12 см, по эффективности он равняется примерно 25 сантиметрам дерева или почти 100 см (!) кирпича. Однако при этом в несколько раз уступает тому же пенопласту или минвате, чья теплопроводность равняется 0.04-0.05 Вт/мК.
Из существенных недостатков можно выделить только плохую влагостойкость – при длительном контакте с влагой (или при попадании сразу большого количества воды на утеплитель) керамзит впитывает ее, а сохнет – долго.
Как результат – увеличивается вес слоя и ухудшаются его характеристики
Таким образом, можно сделать простой вывод: при работах по утеплению керамзитом (не важно, чего именно – пола или потолка) – очень важно следовать правильной технологии (которую будем рассматривать ниже)
Утепление пола керамзитом между лагами
Теперь разберемся, чем хорош сам способ такой изоляции:
- отсутствие необходимости в монтаже сложной многослойной конструкции (как, скажем, при использовании минеральной ваты);
- отсутствие необходимости в подгонке материала (тогда как пенопласт или минвату – нужно разрезать на части нужного размера);
- простота и быстрота применения;
- возможность проведения всех этапов по утеплению своими руками, без использования специального оборудования и инструментов (и как для пола, так и для потолка);
- возможность применения на неровной поверхности.
Из существенных недостатков можно выделить только один нюанс: это необходимость использовать большой слой засыпки. Там, где можно обойтись листом пенопласта толщиной в 5-10 см, потребуется слой керамзита в 15-30 см.
Существенной проблемой это назвать сложно, поскольку теплоизоляционный «пирог» при использовании пенопласта также выходит достаточно толстым. Недостаток ощущается, если требуется выполнить утепление пола в комнате стандартной высоты (около 2.3 м). В данном случае потеря даже 10 сантиметров будет ощутима, а 20-30 – так и вовсе сделает помещение неуютным и некомфортным.
5 О разновидностях материала
Сам материал как и Изоспан АМ может быть разным. Различия заключаются, прежде всего, в размерах гранул. Это может быть:
- Щебень – получается путем дробления крупных кусков. Гранулы могут быть разного размера. Применяется для засыпки основного слоя.
- Гравий – получается по описанной выше технологии (при обжиге и при вращении барабана). Диаметр гранул – от 5 до 40 мм.
- Песок – самые мелкие (до 5 мм в диаметре) гранулы. Хороши тем, что позволяют плотно засыпать имеющиеся щели, трещины, выемки.
Сухая стяжка пола по керамзиту
Еще одним способом классификации материала является его плотность. В этом плане керамзит делится на 10 категорий – с плотностью от 250 до 800 кг/м?. Само собой, что чем больше плотность – тем эффективнее, но и дороже утеплитель.
Пошаговый монтаж пола на свайном фундаменте
Опишем последовательность действий по обустройству и утеплению пола каркасника на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептиком и антипиреновым составом.
Устройство обвязки и крепление обрешетки
Предположим, что сваи установлены, металлические оголовки для фиксации брусьев закреплены. Дальнейший ход работ:
- Просверлить на каждой «подошве» винтовых опор четыре отверстия.
- На оголовки настелить гидроизоляцию, например, рубероид.
- По периметру конструкции разложить брусья и соединить элементы между собой «в полдерева».
- Саморезами прикрепить балки к оголовкам.
- Выполнить врезку остальных брусьев внутри периметра.
- Стальными скобами дополнительно соединить детали обвязки.
- Проверить горизонтальность размещения балок.
- К нижней части брусьев набить обрешетку – базу для крепления подосновы.
Черновая основа и теплоизоляция
Поверх направляющих реек уложить листы ОСБ, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их надо прибить перпендикулярно лагам.
После подготовки чернового пола приступают к его изоляции:
- Застелить основание гидроизоляционной пленкой.
- В ячейки между лагами разместить утеплитель. При раскрое минваты необходимо предусмотреть запас с каждой стороны по 0,5 см для максимально плотного прилегания и предупреждения появления мостиков холода.
- Поверх утеплителя расстелить пароизоляционную мембрану с перехлестом между полотнами. Стыки проклеить строительным скотчем.
Последующие действия зависят от типа напольного покрытия.
Создание термического контура цоколя
Устройство пола в доме на сваях в обязательном порядке предусматривает забивку цоколя. Возможны следующие способы утепляющей отделки:
- Кирпичная кладка. В качестве основы выступает подушка из щебня и песка. Забирку выкладывают в полкирпича, армирование не обязательно. Для работы используют керамический или клинкерный кирпич.
- Сайдинг. Термоплиты крепят на обрешетку из оцинкованного профиля или бруска, собранную по сваям.
- Профнастил. К буронабивным столбам приваривают прогоны, которые служат основой для крепления профилированного листа.
- ЦСП. Листовой материал монтируют по аналогии с профлистом. Внешнюю часть можно задекорировать гибкой черепицей, керамогранитом.
Независимо от выбранного метода отделки подпольной части, надо предусмотреть «продухи» – отверстия для естественной вентиляции.
Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве надо выдержать угол уклона в 4° наружу. Обязательно следует герметизировать узел примыкания облицовки фальш-цоколя с отмосткой. Это предотвратит попадание талых вод и осадков в подполье.
Устройство теплого пола на сваях
Все о керамзите
Керамзит, как утеплитель, известен давно. Представляет он собой круглой или овальной формы гранулы, структура которых пористая. Производство основано на обжиге глиняных гранул (используется легкоплавкая глина) при высоких температурах. Глина изнутри вспучивается, образуя поры, а верхний слой становится керамическим с достаточно высокой прочностью. То есть, получается прочный материал, но легкий.
Производители сегодня предлагают три фракции керамзита:
- Песок – у него гранулы до 10 мм в размере.
- Щебень – размер гранул от 10 до 20 мм.
- Гравий – с гранулами 20-40 мм.
Если сравнивать керамзит по теплоизоляционным характеристикам с другими стройматериалами, то, к примеру, его слой толщиною 10 см равен кирпичной кладке толщиною 1 м или деревянному настилу слоем 25 см.
Немного истории
Своим появлением керамзит обязан бракованному кирпичу. В начале прошлого века промышленно выпускался красный кирпич. Когда продолжительность термообработки увеличивалась либо температура превышала допустимую, кирпич получался пережженным, вспучивался. Некондицию дробили и использовали как наполнитель бетона.
Если в нашей стране не давали пропасть кирпичам, непригодным для строительства, то в Америке пористые глиняные пластины изготавливали специально. А использовали их аналогично с нашим браком.
Тридцатые годы XX века ознаменовались тем, что эта технология была модернизирована. Советский инженер предложил делать сразу мелкие пористые фракции. Глиняные гранулы подвергались термообработке во вращающихся печах. На их поверхности появлялся прочный слой. Гранулы имели малый вес, так как внутри находилось много воздушных вкраплений. Так появился керамзит.
О материале
Теплоизоляция керамзитом бетонного пола под стяжку
Такой способ применяется в процессе строительства либо при капитальном ремонте.
Началу работы предшествуют подготовительные мероприятия: расчет толщины слоя, заготовка материала и инструментов.
Перед утеплением пола керамзитом следует правильно рассчитать толщину засыпки материала. Так, оптимальный слой для бетонного перекрытия – 300 мм, деревянного – 400, а для перекрытий между этажами достаточной будет толщина в 200 мм. Также больший слой материала должен быть уложен при сильных нагрузках на пол.
Рассчитать нужную толщину для каждого помещения можно самостоятельно, исходя из площади комнаты и расхода утеплителя на квадратный метр, или воспользоваться калькулятором.
Далее утепление пола керамзитом под стяжку выполняется по следующим этапам:
- Подготовка поверхности основания;
- Гидроизоляционные работы;
- Засыпка теплоизоляционного материала;
- Армирование;
- Заливка бетонной стяжки;
- Работы по монтажу напольного покрытия.
Подготовка поверхности пола предполагает удаление старого покрытия вплоть до бетонного основания, выравнивание и грунтование последнего. Все выступающие участки необходимо отшлифовать, а трещины и сколы зашпаклевать либо устранить специальными смесями для выравнивания.
Затем следует убрать с поверхности всю грязь и мусор влажной тряпкой, и после высыхания нанести двойной слой грунтовки.
Следующий этап – гидроизоляция, выполняется полиэтиленом. Им необходимо покрыть всю поверхность пола с заведением на стены на высоту стяжки, а стыки проклеить скотчем.
Помимо полиэтилена, для гидроизоляции может использоваться битумная мастика, которой нужно покрыть основание из бетона также с заходом на 10 см на стены. Надежная и качественная гидроизоляция является залогом долгой функциональности утепляющей конструкции, иначе гигроскопичность керамзита снизит эффективность теплоизоляции.
Перед тем как перейти к засыпке материала, выравнивают поверхность с помощью строительных маячков, чтобы слой керамзита был идеально ровным. Отступив 20-30 мм от стены, осуществляют монтаж первого маяка, остальные параллельно ему. Меньшее расстояние между направляющими обеспечивает более ровный слой теплоизолятора.
Теперь можно засыпать утеплитель нужной толщины, не допуская неровностей. Лучше, когда он состоит из различных по диаметру гранул. Для лучшей фиксации и прочности слой керамзита заливают раствором из цемента.
Чтобы не произошло со временем деформации всей системы, нужно выполнить армирование – закрепить поверх керамзита армирующую сетку. Также не забыть про монтаж демпферной ленты, чтобы стяжку не повело и не появились трещины.
Далее заливается бетонная стяжка
Большое внимание на этом этапе уделяют процессу приготовления раствора из цемента и песка. Неправильные пропорции могут привести либо к недостаточной прочности стяжки, либо к слишком быстрой ее схватываемости
Оптимальное соотношение частей цемента и песка 1,5:1.
Затем состав разводят водой и покрывают им сверху слой теплоизоляционного материала. Осуществляют выравнивание раствора большим шпателем.
Высыхает бетонная стяжка в течение 3-4 недель. Для защиты от повреждений ее нужно накрыть листами картона или пластика, для предотвращения растрескивания – периодически смачивать водой. После этого можно приступать к декоративной отделке пола.
Если для финишной отделки предполагается использовать ламинат или линолеум, сверху стяжку лучше залить самовыравнивающей смесью.
Способы создания теплоизолирующих слоев из керамзита
Способы утепления керамзитом
Строители пользуются тремя способами внесения керамзита:
- мокрым;
- сухим;
- комбинированным.
Чтобы технология утепления полов керамзитом была более понятной, следует разобраться с каждым вариантом подробнее.
Сухое утепление керамзитом
Так обычно производится утепление пола керамзитом в деревянном доме.
- Материал засыпается между маяками или лагами, а над ним монтируется черновой пол из фанеры, ДСП или обычных досок.
- Чтобы защитить утеплитель от воздействия влаги, под него нужно обязательно подстелить гидроизоляционный материал.
Чтобы увеличить плотность засыпки гранул, рекомендуется брать их разные фракции, и смешивать их перед засыпкой.
Это очень быстрый способ утепления, который не требует больших трудозатрат.
Видео о сухом способе утепления пола керамзитом:
Мокрая укладка керамзита
Здесь делается стяжка из керамзитобетона. Жидкий бетон смешивается с керамзитом, после чего им заполняется объём между маяками.
Это очень удобный способ при работе с полами, имеющими большие перепады высот, и для которых необходима толстая выравнивающая стяжка. Керамзит сильно облегчает её, что позволяет значительно снизить нагрузку на основание.
Кроме того, стяжка быстрее сохнет и меньше трескается. Но использование мокрого способа приводит к тому, что теплопроводность набравшего влагу керамзита сильно увеличивается.
Комбинированный способ
Утепление бетонного пола керамзитом под стяжку делается так:
- Между маяками засыпается сухой керамзит.
- Затем он разравнивается.
- Самый верхний его слой поливается жидким цементным раствором.
- Когда же тот высыхает, сверху делается обычная стяжка.
Цементный раствор образует корочку на верхнем слое керамзита и не позволяет при заливке стяжки деформировать нижние слои.
Если при эксплуатации пола предполагается большая нагрузка, то можно также дополнить конструкцию армирующей сеткой.
Вывод
Так что же лучше для утепления – керамзит или минвата? Если вам не безразлична экологическая составляющая вашего дома, то я советую вам выбрать керамзит. Также с керамзитом удобнее работать, чем с минеральной ватой.
Как известно, полноценное утепление частного дома просто физически невозможно без утепления потолка: именно оттуда “дует” наиболее сильный напор ветра, поступает холодный воздух зимой и слишком жаркий летом. Например, если утеплить стены и не сделать то же самое с потолком – вся работа пойдёт насмарку, так как не даст абсолютно никакого эффекта (всё тепло будет просто уходить “в потолок”).
