Утепленная Шведская плита: Технология выполнения работ – Инструкции процесса

В чем отличие технологии УПШ

Оговоримся сразу, что фундамент выполнен по технологии утепленной шведской плиты желательно использовать для малоэтажного домостроения – коттеджа из СИП-панелей, одно- двухэтажного каркасного дома, одноэтажного брусового или бревенчатого, блоков из ячеистых бетонов. Возможность строительства более тяжелого сооружения из кирпича на УШП не исключена, но потребует профессионального расчета толщины и марки бетона.

УПШ представляет собой монолитную плиту из бетона, в которой уложены все коммуникации и система теплого водяного пола. Особенно рационально использований фундамента этого типа при сооружении строений на скальных или пучинистых грунтах, а также при высоком уровне грунтовых вод для коттеджа без подвала или цокольного этажа.

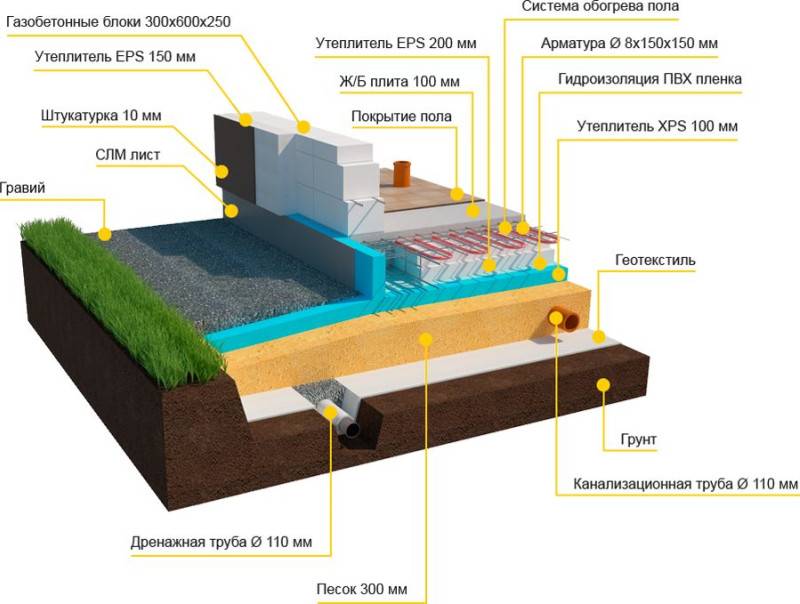

Конструкция УПШ выглядит следующим образом:

  1. Уплотненный грунт основания.
  2. Гидроизоляционный слой – геотекстиль.
  3. Система дренажа, проложенная под отмосткой в слое гравия или щебня.
  4. Обратная засыпка из не пучинистого грунта – песчаная подушка.
  5. Трубы канализации, проложенные в слое песка.
  6. Слой утеплителя пенополистирол XSP или ЭППС – 100 мм.
  7. Гидроизоляция.
  8. Слой утеплителя пенополистирол EPS или ППС – 200 мм.
  9. Арматурная сетка.
  10. Плита из бетона монолитной укладки – 100 мм.
  11. Система теплого пола – водяной теплый пол, уложенная в бетонной плите.
  12. Финишное покрытие пола.

При выполнении конструкции фундамента по типу УШП обязательно утепление цокольной части стены и отмостки вокруг дома. Под наружные стены выполняется утолщение бетона до 200 мм за счет отказа от второго слоя утеплителя.

Достоинства фундамента УШП:

  • упрощается технология выполнения работ нулевого цикла – не требуется рытье котлована;
  • за счет устройства в бетонной плите коммуникаций и системы теплого пола снижаются затраты и упрощается строительный процесс;
  • УШП снижает эксплуатационные затраты, за счет утепления пола;
  • защита стен от сырости и капиллярного подсоса влаги из грунта гарантирует отсутствие в доме сырости, возникновения плесени и грибка, что гарантирует увеличение долговечности постройки;
  • технология исключает морозное пучение почвы, вызывающее неравномерность осадки дома и проблемы с фундаментом;
  • УШП снижает сроки возведения и затраты на строительство.

Однако технология УШП имеет и некоторые недостатки:

  • Надежность фундамента зависит от точности соблюдения технологии при выполнении всех этапов работ.
  • Особо жесткие требования предъявляются к выведению уровня горизонта при устройстве песчаной подушки.
  • Пенополистирол и все его разновидности используют грызуны для строительства гнезд, прогрызая ходы и разрушая его. Защита от грызунов в виде металлической сетки или слоя стеклобоя удорожают устройство фундамента, сводя на нет экономию.
  • Расположение системы теплого пола в бетонной плите делает его непригодным к ремонту, в данном случае разумнее выполнение пленочного или кабельного теплого пола по бетонной плите.

Плюсы и минусы

Плюсы и минусы

Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).

Достоинства

Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:

  • при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
  • в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
  • монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
  • еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
  • такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.

Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.

Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.

Недостатки

Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:

  • невозможность обустройства подвального помещения;
  • слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
  • сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).

Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.

Выполнение земляных работ и создание дренажной системы

Теплый фундамент нельзя укладывать на растительный слой, толщина которого не превышает 0,3-0,5 м, поэтому следует его снять полностью. Для этого можно воспользоваться штыковыми лопатами. Если фундамент уложить на плодородный слой, он неизбежно даст усадку, что станет последствием перегнивания органики.

Перед заливкой УШП фундамента нужно снять плодородний слой, засыпать песком и утрамбовать его

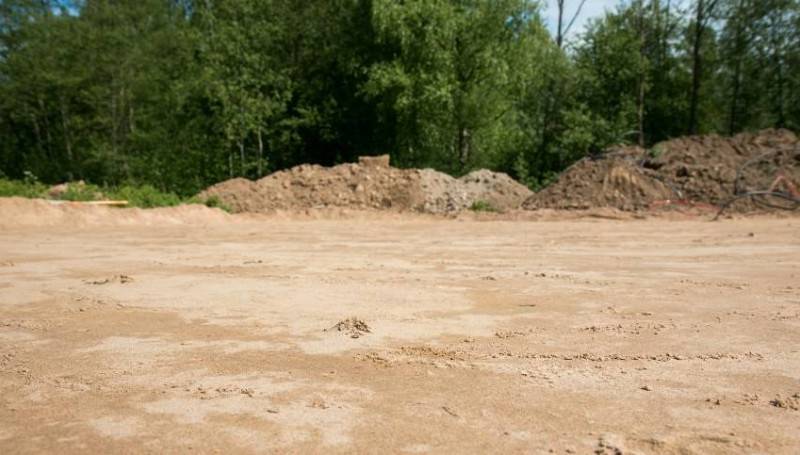

После выборки грунта поверхность необходимо утрамбовать при помощи глины, которая в сухом измельченном виде засыпается внутрь котлована, увлажняется и трамбуется. Далее укладывается геотекстиль. Концы тканого полотна должны выступать за пределы будущего фундамента не менее чем на 30 см.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему, благодаря которой от подошвы фундамента будут отводиться грунтовые, ливневые и талые воды. С этой целью по всему периметру котлована необходимо сделать траншею глубиной, равной диаметру перфорированных труб, которые будут использоваться для дренажа. Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек

По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки

Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек. По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему фундамента

Последовательность действий выглядит следующим образом:

  • на геотекстиль укладывается слой щебня;
  • по углам сооружения выполняется монтаж колодцев, которые создаются из цельных гладких или гофрированных труб диаметром 20-30 см, установленных вертикально;
  • монтаж гофрированных труб по периметру здания с заходом концов в смежные колодцы, где выполняются соответствующие отверстия;
  • заполнение траншеи щебнем, которая сверху покрывается геотекстилем.

Технология заливки утепленной шведской плиты (УШП)

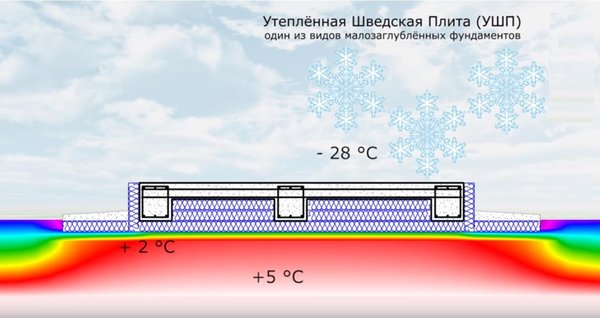

Утепленная шведская плита – это один из видов мелкозаглублённого фундамента, который не закапывается ниже уровня промерзания.

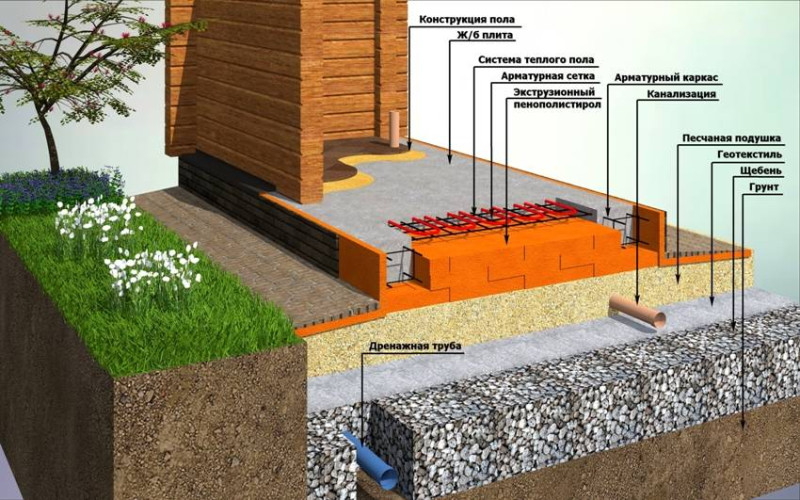

Из чего состоит конструкция такого фундамента
1. Подготовленное грунтовое основание, обязательно с дренажной системой.

2. Теплоизолированная отмостка.
3. Нижний теплоизоляционный слой.
4. Верхнее бетонное основание. Которое по своей функции также является полом 1-го этажа.
Если в ходе работ возникает опасность затопления грунтовыми водами необходимо заранее предусмотреть специальные дренажные системы. Грунт удаляется таким образом, чтобы образовался уклон в сторону удаления воды от участка.
Под несущие стены в бетонном основании предусмотрены балки размеры и расположение которых задаются техническим заданием. Под несущими балками устанавливается пенополистирол повышенной плотности. Под полом первого этажа укладывается соответствующий утеплитель меньшей плотности.
Теплоизоляционный слой под бетонным основанием и утепленная отмостка вокруг препятствует промерзанию грунта.
Перед основной заливкой фундамента необходимо провести подготовительные работы.
· Расчистка территории.
· Подводка коммуникаций (электричества, воды, канализации и т.д.)
· Ограждение участка.
· Завоз инвентаря.
· Разметка участка. Определение осей и контуров будущего здания.
Применение технологии УШП позволяет, без необходимости возведения цокольного этажа и подвала, значительно сэкономить финансовые средства.
При разрытии котлована не рекомендуется разрыхлять дно техникой и выкапывать глубину больше необходимых размеров. Если в ходе работ всё-таки основание было повреждено необходимо засыпать и утрамбовать до необходимого состояния.
Выбранный грунт можно вывести или использовать, например, для поднятия уровня участка.
Если в ходе работ возникает опасность затопления грунтовыми водами необходимо заранее предусмотреть специальные дренажные системы. Грунт удаляется таким образом, чтобы образовался уклон в сторону удаления воды от участка.
После того как выполнены работы по разрытию котлована по периметру выкапывается траншея для дренажа.
Для разделения слоев в грунте применяется геотекстиль. Ткань фильтрует воду и не дает слоям смешиваться.
Песчаная подушка, применяемая в технологии УШП должна быть без глины и органических примесей. Каждый слой основания тщательно трамбуется. Применяемый песок должен быть влажный.
Важная тщательная утрамбовка каждого слоя основания, что положительно повлияет на качество эксплуатации плиты.
Каждый этап работы необходимо контролировать нивелиром.
После укладки песчаного слоя подходит очередь разметки утепляющего слоя фундаментной плиты.
Параллельно монтируются коммуникации.
После укладки арматуры заливается бетонный смесь с применением соответствующей техники и инструментов.https://zen.yandex.ru/media/videostrojka/
Преимущества и недостатки утепленной шведской плиты
Эта технология родом из Скандинавии за последние десять лет завоевала прочные позиции в строительстве и вообще в малоэтажном строительстве. Шведские ученые, разработавшие ее, назвали технологию «schwedenplatte» и снабдили ее несвойственными фундаменту, но весьма приятными функциями. Она подразумевает создание мелкозаглубленного фундамента (плитного), который оборудован различными коммуникациями. К примеру, такой фундамент как утепленная шведская плита предусматривает водяной обогрев полов. Как любая современная технология, УШП имеет своих сторонников и противников, свои сильные и слабые стороны. Давайте разберемся, что же такое УШП фундамент и как успешно применить его на практике.
Утепленная шведская плита

Что такое фундамент ушп

Фундамент, получивший название утепленная шведская плита – это современное решение основания дома, который может быть построен практически на любом грунте. Особенностью подобного базового основания дома является то, что в ушп фундамент закладываются коммуникации – холодного и горячего водоснабжения, канализации, электропитания, теплый пол и прочее. Если поверхность плиты достаточно выровнена и разглажена, она может служить основой для финишного напольного покрытия. Монолитная плита фундамента ушп хорошо подходит для строительства домов по каркасной технологии, из газобетонных блоков, кирпича, СИП-панелей, деревянного бревна или бруса, когда отсутствует подвал и, соответственно, цокольная часть здания.

Утепленный финский фундамент. Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Фундамент с теплоизоляцией снижает на 15 % теплопотерю дома, благодаря чему снижаются финансовые расходы на отопление в холодное время года.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Потенциальные проблемы и возможности их предотвращения

Толщина утепленной плиты армированного бетона ориентировочно составляет 10 см. Однако параметр должен быть вычислен с учетом конкретных проектных данных. Например, под мастерскую можно сделать тоньше полотно, но оно же вызовет перекос стен в двухэтажном доме. А превышение высоты отразится на увеличении общей сметы на строительство.

Также важно рассматривать вопрос поведения и состава почвы. Если скалистые характеризуются надежностью, то песок и глина вымываются, двигаются при сезонном изменении температур. Близкие к поверхности грунтовые воды вынуждают прибегнуть к осушению площадки под строительство

Дренажная система здесь должна будет включать трубы, проходящие и под шведским теплым фундаментом из плиты

Близкие к поверхности грунтовые воды вынуждают прибегнуть к осушению площадки под строительство. Дренажная система здесь должна будет включать трубы, проходящие и под шведским теплым фундаментом из плиты.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу. Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков.

Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие:

  • Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.
  • Затем осуществляется армирование, укладываются отопительные трубы и плиты.
  • Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. В связи с этим, необходимо со всей ответственностью подходить к его выполнению.

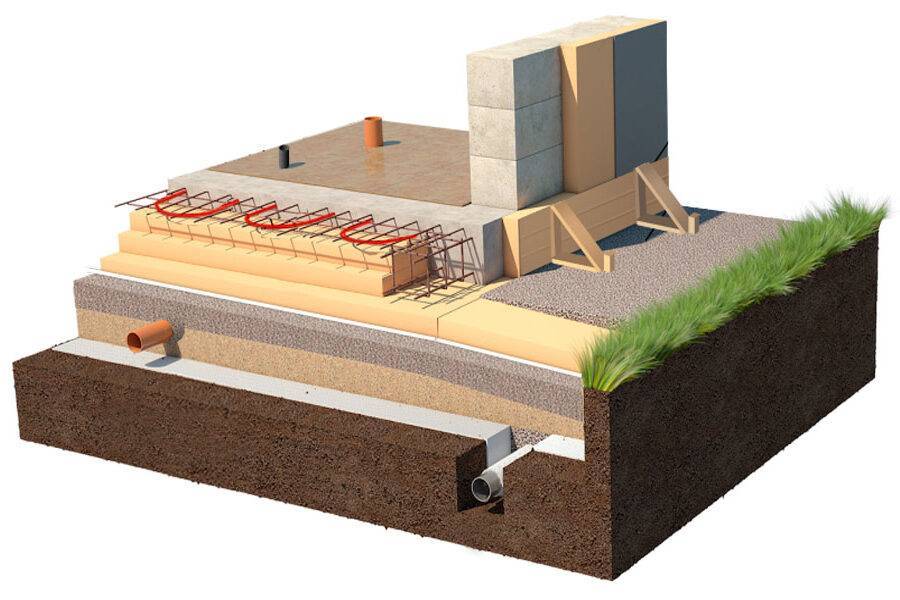

Сборка фундамента

По краям конструкция укрепляется брусьями, а поверх дренажа укладывается слой гидроизоляции из рубероида, например. Ее края должны выступать наружу на величину, равную толщине монолита. После этого согласно инструкции кладется несколько слоев теплоизолятора из плит пенопласта, в которых затем обустраиваются ребра жесткости.

Поверх утеплителя укладываются арматурные прутья толщиной 12 миллиметров, связываемые в перекрестьях отожженной мягкой проволокой.

Параметры усиления выбираются с тем расчетом, чтобы толщина бетонного слоя в этом месте была не менее 30 миллиметров. Непосредственно по сетке прокладываются трубы теплого пола, после чего их крепят к ней специальными хомутами. В местах, выделенных для установки ребер жесткости, трубки размещаются в прочных гильзах. Распределители системы «теплый пол» выводятся наружу, а затем надежно фиксируются на вертикально забитых металлических прутьях.

Затем система отопления заполняется теплоносителем и тестируется на герметичность под нормальным давлением. Непосредственно перед бетонированием нужно будет вывести наружу и заглушить трубные выводы инженерных систем, после чего в подготовленную ранее опалубку заливается жидкий бетон.

В процессе заливки раствор уплотняется с помощью вибратора, что позволяет избежать образования пустот, которые особо опасны в местах укладки арматуры. После этого поверхность монолитного основания выравнивается и надежно укрывается полиэтиленовой пленкой.

При сооружении фундамента по данной технологии (на основе УШП) важно соблюдать требования заводской инструкции по сборке. Лишь при выполнении этого условия удается получить надежное фундаментное основание, воспользовавшись которым впоследствии можно будет построить комфортное и вполне надежное жилище

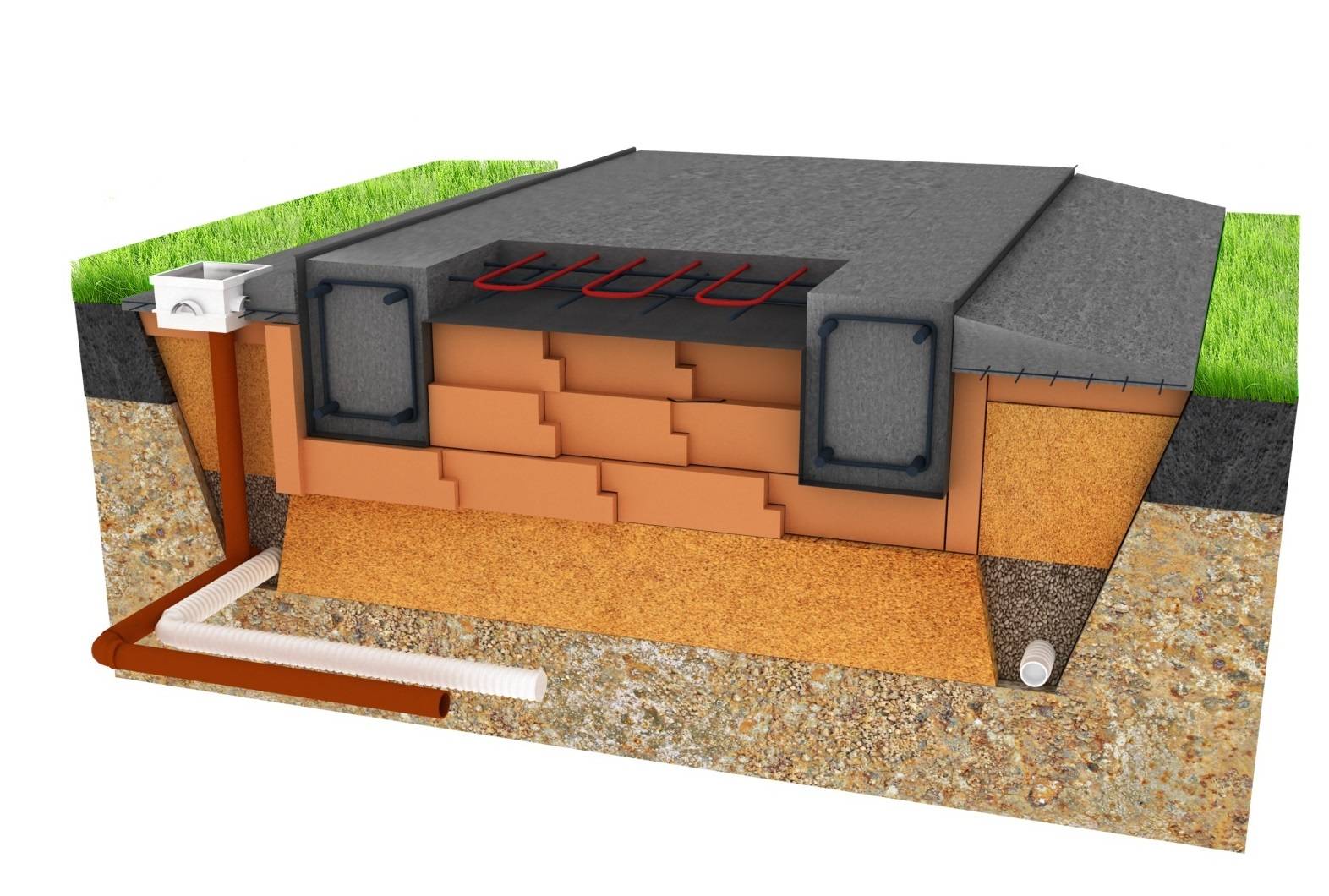

Что такое УШП и из чего состоит ее «пирог»

Утепленная шведская плита в первом приближении представляет собой утепленную монолитную бетонную плиту. Она, как правило, дополнена утепленной отмосткой. От простых плитных фундаментов УШП отличается тем, что прямо в ее толщу встроены инженерные системы дома — водяной теплый пол, трубы водоснабжения, канализационная система и даже электричество. Таким образом, все будет готово к дальнейшему возведению дома — коммуникации будут проложены еще на этапе фундамента.

«Пирог» УШП состоит из тех же слоев, что и обычный плитный фундамент, но с дополнительными включениями. Сначала вынимается дерн и обнажается грунт, на который будет обустраиваться фундамент. На него накладывается геотекстиль, потом надо обустроить дренажные отводы. Следом делается песчано-щебневая подушка. В обязательном порядке она обустраивается слоями: каждый слой проливается водой и обязательно трамбуется — и не вручную, а с помощью спецтехники. Подушка под фундамент должна быть очень плотно и хорошо обустроена, иначе впоследствии вас ждут проблемы.

После подушки нужно выстелить поверхность утеплителем. Можно использовать разные его виды — экструдированный пенополистирол или всяческие теплоизоляционные пленки. Затем идет арматурный каркас, следом монтируется система теплого пола и прокладываются остальные коммуникации. И уже потом заливается бетонное основание.

Важно тщательно просчитать УШП. Важно, чтобы все зоны пола прогревались равномерно

Надо установить максимальную и минимальную мощность подогрева, определить рабочую температуру — и рассчитать, как при этом будет нагреваться поверхность бетона. Инженерные расчеты определят и нагрузку, и несущие способности конструкций (на основании сведений о грунте на площадке). Потом конструктор определит марку арматуры и бетона, разработает схему армирования. Словом, прежде чем приступать к рытью котлована, надо сначала вдумчиво посидеть над расчетами.

Строительство плитного фундамента

Плюсы УШП фундамента

Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

  • Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
  • Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.

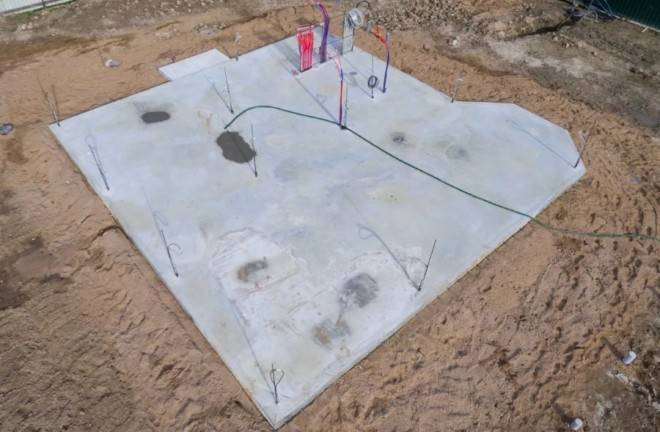

  • По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
  • Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

Когда нужна УШП?

По сути, применять утепленную шведскую плиту в качестве основания для дома можно на любых грунтах – в этом отношении она не имеет ограничений. Лучше всего фундамент подходит для слабонесущих почв, например, для глины и суглинков. Также он неплохо зарекомендовал себя на сложных грунтах, при высоком уровне вод, при сильном сезонном промерзании и при морозном пучении участка.

Система дренажа в УШП снизит уровень грунтовых вод в области застройки, а армирование позволит надежно укрепить слабые почвы. Также фундамент подойдет в следующих случаях:

  • если не планируется возводить цоколь и подвальный этаж;
  • если хочется повысить энергоэффективность строения.

Газобетонный дом на УШП

Что из себя представляет УШП?

Технология изготовления фундамента

Утепленная шведская плита — основные преимущества и слабые стороны

Опыт эксплуатации в Швеции плитного фундамента подтверждает, что шведская теплая плита объединяет в себе инновационные технические решения, направленные на энергосбережение. УШП плита широко используется за рубежом и постепенно внедряется нашими строителями.

Характерной особенностью технологии шведской плиты является то, что шведскими производителями под эту технологию уже просчитаны всевозможные варианты устройства фундамента в зависимости от типа грунтов

Постоянно увеличивается количество сторонников новой фундаментной основы благодаря ее преимуществам:

  • сокращенная продолжительность строительных мероприятий. Необходимые инженерные коммуникации укладываются одновременно с сооружением фундаментной основы;
  • отсутствие неровностей на бетонной поверхности. Шлифование чернового пола на завершающем этапе строительства позволяет укладывать на бетон напольное покрытие;
  • предотвращение деформации почвы под фундаментом при замерзании. Теплоизолированный фундамент минимизирует вероятность деформации грунта при отрицательной температуре;
  • возможность строительства утепленного основания без применения специальной техники. Отсутствие необходимости использования грузоподъемных устройств снижает объем затрат;
  • инновационная конструкция многослойного фундамента. Магистрали отопительного контура размещены в бетонной основе, что позволяет избежать дополнительных мероприятий по их прокладке;
  • возможность использования УШП плиты для постройки домов на различных почвах. Цельный фундамент, при сооружении которого используется арматура, позволяет осуществлять строительство объектов на проблемных грунтах;
  • равномерное повышение температуры бетонной основы при нагреве. Обеспечивается соблюдением технологии укладки отопительных магистралей;
  • поддержание комфортной температуры. Благодаря повышенному коэффициенту полезного действия отопительной системы и процессам конвективного теплообмена легко поддерживать требуемый микроклимат;
  • уменьшение влажности воздуха. Независимо от концентрации влаги в грунте исключается образование сырости, плесени и грибка внутри помещения.

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева полаШведская теплая плита под воздействием усилий от веса здания не растрескивается и надежно утепляет помещение. Одновременно с преимуществами, УШП плита имеет следующие недостатки:

  • трудоемкость выполнения ремонтных мероприятий, связанная со сложностью доступа к забетонированным коммуникациям;
  • недостаточно высокая долговечность шведской плиты, обусловленная ограниченной продолжительностью эксплуатации теплоизолятора;
  • невозможность обустройства подвального помещения;
  • необходимость квалифицированного выполнения теплотехнических расчетов, так как от характеристик и размера утеплителя зависит толщина шведской плиты;
  • увеличенная сметная стоимость работ, связанная с выполнением специальных тепловых и прочностных расчетов;
  • невозможность обустройства теплоизолированной фундаментной плиты в условиях наклонного рельефа.

Плюсы и минусы шведской плиты

Самое главное, что в результате монтажа фундамента по схеме теплой шведской плиты застройщик получает решение целого комплекса вопросов:

  • эффективного дренажа,
  • противоморозной защиты,
  • энергосбережения,
  • отопления,
  • комфортного микроклимата,
  • прокладки коммуникаций,
  • а также получения поверхности пола под финишные покрытия.

Среди других преимуществ схемы:

  • Для каркасных домов УШП компенсирует их главный недостаток — низкую теплоемкость стен. Массивный изолированный фундамент берет на себя функцию резервного аккумулятора тепла.
  • Цена. Несмотря на то, что шведская схема является не дешевым удовольствием, она включает в себя не только нулевой цикл, но целый комплекс этапов. Выполнение этих работ по отдельности стоит в сумме значительно дороже.
  • Сроки. При выполнении работ бригадой квалифицированных специалистов на все потребуется, в среднем, около недели.
  • Универсальность. Технология подходит для большинства грунтов и климатических зон РФ.
  • Незаменимость при возведении построек класса «пассивный дом».

Утеплитель ТЕХНОНИКОЛЬ CARBON ECO SP

Недостатки фундамента на основе теплой шведской плиты:

  • Условный (психологический) недостаток: низкий цоколь. В домах с обычным фундаментом высокий цоколь необходим для обеспечения нормальной влажности в помещениях. До сих пор многие наши соотечественники склонны считать высоту цоколя одной из гарантий качества жилья.
  • Ремонтопригодность коммуникаций. Так как плита пола является напряженной конструкцией, крайне нежелательно нарушать ее целостность для ремонта замурованных трубопроводов. С другой стороны, существуют иные способы прокладки и технические решения, компенсирующие недостаток схемы. Но все эти меры ведут к увеличению сметы.
  • Требует высокой квалификации исполнителей. Не любая бригада возьмется за сдачу УШП «под ключ».
  • Требует одномоментных значительных капитальных затрат, поэтому не подходит для застройщиков, рассчитывающих на строительство небольшими (по деньгам) этапами.
  • Не подходит для торфянистых почв и других грунтов с низкой несущей способностью, а также участков с большими уклонами.

Что такое УШП

Шведская теплая плита под фундамент при ее описании может быть представлена как монолит из железобетона, монтируемый на слое теплоизолятора. Поскольку суровые условия Скандинавских островов ненамного отличаются от климата северных регионов России – указанное изобретение нашло широкое применение и у нас в стране.

Благодаря оригинальному фундаментному решению, подготовленному специалистами из Швеции, нагрузка от возводимого строения равномерно распределяется по поверхности грунта.

При этом располагающийся под монолитом слой утеплителя надежно защищает основание от промерзания, что исключает такие неприятные явления, как вспучивание при морозах или осаживание в периоды оттепелей. Теплоизоляционная прослойка придает основанию дополнительную прочность и существенно продлевает сроки его эксплуатации, одновременно гарантируя качественную гидроизоляцию.

Указанное свойство утепленной плиты позволяет применять ее в следующих критических условиях:

  • при близком расположении грунтовых вод;
  • на рыхлых, а также мягких или легких, сыпучих грунтах;
  • на так называемых плавающих основаниях (богатых торфом землях, в частности).

В последнем случае также имеются в виду почвы, которые подвержены смещениям или вспучиванию.

Чем утеплять?

Рассмотрим основные материалы, применяемые при сооружении УШП. Начнём с теплоизоляции. Толщина её слоя, как правило, 200-300 мм. Точнее, 100 мм под рёбрами плиты (их устраивают под несущими стенами) и 200-300 мм (в зависимости от высоты рёбер) под её подошвой. Плюс 50 мм – под отмосткой. В качестве утеплителя применяют в основном плиты из экструдированного пенополистирола (ЭППС, XPS). Этот материал оптимален для подземных конструкций. Среди его достоинств:   ? Высокая прочность на сжатие – от 250 до 500 кПа при 10% линейной деформации (в зависимости от марки изделия). Высокопрочные плиты без проблем выдерживают нагрузку даже от тяжёлого здания (порядка 10 тонн/м2)

  ? Коэффициент водопоглощения – всего 0,3-0,4% по объёму. То есть материалу не грозит намокание из-за грунтовых или поверхностных вод.   ? Низкий коэффициент теплопроводности – 0,032-0,034 Вт/(м•°С). Иными словами, пенополистирол очень хорошо сберегает тепло.   ? Плиты не подвержены гниению и воздействию микроорганизмов.   ? Заявляемый производителем срок службы в грунте – не менее 50 лет.

Александр Керник, руководитель группы тех.поддержки продаж «УРСА Евразия»:«Для чего нужно утеплять плиту фундамента и отмостку? Во-первых, для защиты подземной конструкции от морозного пучения грунта. Грунт не должен замерзать, расширяться и сдвигать фундамент. Благодаря утеплителю мы сохраняем геотермальное тепло в грунте под плитой и отмосткой. Во-вторых, утеплитель препятствует передаче тепла от системы тёплого пола в грунт. Всё тепло устремляется вверх, в помещения дома. Тем самым мы экономим на отоплении. Третий момент конструктивный: в УШП для усиления предусматривают железобетонные рёбра под несущими стенами здания. Пространство под плитой между рёбрами не должно быть пустым, поэтому его также заполняют утеплителем, но обычно меньшей марки (с прочностью на сжатие не 500 кПа, а 250 кПа) – для снижения затрат на УШП»

Выводы

Строительство жилья в большинстве районов страны ведется в сложных условиях. Часто за основу выбора места принимается близость к черте города, экономичность в подведении коммуникаций и наличие путей сообщения. Геологические условия участка редко соответствуют выгодным географическим данным, поэтому приходится использовать методики, допустимые на сложных грунтах, и имеющиеся, например, у шведской плиты минусы констатировать как факт.

Таким образом, применение УШП можно считать мерой вынужденной, а высокую стоимость фундамента шведская плита — ценой компенсации неблагоприятных воздействий среды. Тем не менее полученный результат оправдывает понесенные расходы и предоставляет возможность жить в теплом и уютном доме. Нам остаётся только ждать новые отзывы: УШП фундамент технология продолжает развиваться.

Фундамент утепленная шведская плита (устройство фундамента шведская плита) не является новинкой в прямом смысле этого слова. В европейских странах данная конструкция давно прошла испытания и активно используется для строительства домов.

Но в наших широтах шведская плита только начинает свое «шествие», так что полной информации по поводу ее долговечности и эксплуатационным свойствам нет.

Тем не менее, преимущества УШП настолько привлекательны, что все большее количество частных застройщиков при выборе типа фундамента (о плюсах и минусах плитного фундамента) склоняется именно к шведской плите.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
